常衡机电CHMT36贴片机说明书
Charmhigh-V1.2-2013 1.设备简介，如下图所示：（此图片仅供参考，以实物为准）
1.10 贴头：此机器配置为双贴头。左边为1号贴头，右边为2号贴
头。2号可以装上大号的吸嘴来吸取比较大的器件或是IC。这样免去频繁的换贴头！
1.11贴头主要用来完成取料，贴装动作。如图所示：贴装头上带有真
空检测。防止漏贴，避免的人工去检查！保证每个点位都被贴装器件。拉带一次吸两下，防止漏吸，如果连续拉带三次之后还没吸到器件，机器会报警。此时可能是缺料了！请更换料盘！
1.12贴头附近装有激光定位十字架，在编辑文件中可快速查看PCB
器件定位是否发生了偏移，以及料栈是否有偏移。如下图：
1.13PCB放置区：用于固定PCB板，使在工作中不会发生移动。1.14料栈：此机器配有8MM料栈22栈，12MM料栈4路，16MM 料栈2路，24MM料栈1路，前置IC托盘8路。
1.15收带轮：用于自动收集剥离的料带，把剥离的料带收集在轮子上，无需手动收集。如下图：
如何提高雅马哈贴片机的工作效率 1.贴片机不仅要贴片速度快，也要贴的精细准确，稳定。在实际操作过程中， 每个贴片机贴装电子元器件规格的不同，速度也不一样。 2.例如，LED元器件的精度相对与SMT元器件的精度要求相对来说就比较低， 所以LED产品贴的速度就快于SMT产品，因为SMT贴片在精度上要求高于LED，贴片机设备在贴装国产中处理的速度也就慢点，贴装效率也自然降低。 3.雅马哈贴片机吸嘴一方面是真空负压不足，吸嘴取件前自动转换贴装头上 的机械阀，由吹气转换为真它吸附，产生一定的负压，当吸取部品后，负压传感器检测值在一定范围内时，机器正常，反之吸着不良。
4.方面是气源回路泄压，如橡胶气管老化、破裂，密封件老化、磨损以及吸嘴 长时间使用后磨损等，另一方面是因胶粘剂或外部环境中的粉尘，特别是纸编带包装的元器件在切断之后产生的大量废屑，造成贴片机吸嘴堵 5.雅马哈贴片机程序上的设定上的误差也会让贴片机贴装效率降低，解决方案 就是雅马哈贴片机厂家加大对客户的培训力度，让客户能够更快上手。 6.电子元器件本身的质量，吸嘴吸拾电子元器件贴装，引脚没有完全贴进去或 者直接弯掉或者断掉。这种情况只能够在购买贴装元器件的质量上把控好，
这个不仅会影响到贴装工作效率和产品质量，吸嘴经常吸拾贴装这种元器件，也会造成不同程度的损坏，久而久之也会让吸嘴使用寿命减少。 7.一条雅马哈贴片机生产线通常包括一台高速贴片机和一台高精度贴片机， 前者主要贴装片状元件，而后者主要贴装IC和异型元件。当这两台贴片机完成一个贴装过程的时间（以下简称贴装时间）相等并且非常小小时，则整条雅马哈贴片机生产线就发挥出了非常大的生产能力。为了达到这个目标，可以对贴装程序按以下方法进行处理。 （1）负荷分配平衡。合理分配每台SMT设备的贴装元件数量，尽量使每台设备的贴装时间相等。在初次分配每台设备的贴装元件数量时，往往会出现贴
11.6 疑难解答 危险： 严格遵守11.1章中“危险”一节的要求。 警告： 在（废料）切割器或者料盘分隔板附近工作时不论何时都必须戴厚度适度的保护手套。不论（废料）切割器及料盘分隔板刀片处于固定还是可动状态，甚至贴片机已经断电，都存在高风险的受伤可能性。 严禁从下方进入气压切割装置或者从上方进入空的皮带供料器，甚至是为了解决问题（如供料器卡住时）。 11.6.1 更换气压切割刀片 警告： 佩戴厚度适度的保护手套。 取出刀片时，只能捏住它的外面，左边和右边。 严禁将刀片放置身体上，例如，放到膝盖或者腿上。 不要将脚放到刀片上。你可能会重伤自己或者至少将衣服划破。 拆除刀片后确保没人会因踩到刀片伤到他们自己。 11.6.1.1 移除刀片 运行贴片机，开启压缩空气系统。 中断贴片机菜单中可动器件，然后将它取出。 停止运行贴片机，切断总电源，然后关闭压缩空气。开启位于压缩空气单元的针状阀以使压缩空气流动（查看11.1章中“危险”一节）。 松弛螺丝更换喷嘴，略微将它举起并保持它在这一位置。 拔下电缆和喷嘴气动软管 慢慢的拔出喷嘴。 拧下空供料器各个配件的螺丝（参考图11.4.1 -> 11, 9），然后将这些管道移出机器。 警告： 刀片的刀刃处始终可能伤到你自己。 基于这一原因，挡板、顶盖及保护罩（参见图11.4.3 -> 6,7, 2）必须安装到位。 打开连接电缆顶盖（见图11.6.6 -> 5） 拧下位于连接线缆（见图11.6.6 -> 5）处的气压连接阀（Y型插座：见图11.6.3 -> 9） 拔下电源和控制面板插头插座。（见图：see Fig. 11.6.5 -> 11, 10） 仔细解开外部控制面板箱内（见图11.6.5 -> 15）对应的接线头（向左或者向右）。在此期间不要损坏连线。 将顶盖放回控制面板及连接线缆处。 取出供料器斜槽（它只是扣住而已）。这使得取下刀片变得容易。 警告： 刀片下方必须保持干净。（例如，不要把脚放到下面） 在贴装元器件情况下松弛位于贴片机左右两个侧面的缓冲部件（2头M8六角头两边螺钉，见图 11.4.1 -> 15）。
贴片机的介绍与使用 目录 一：贴片技术与贴片机关系讲解 二：贴片机的编程循序 三：贴片机的保养目的 贴片技术与贴片机关系讲解 （一）X-Y 与Z轴 X-Y 定位系统是评价贴片机精度的主要指标，它包括传动机构和伺服系统；贴片速度的提高意味着X-Y 传动机构运行速度的提高而发热，而滚珠丝杆是主要的热源，其热量的变化会影响贴装精度，最新研制的X-Y 传动系统在导轨内设有冷却系统；在高速机中采用无磨擦线性马达和空气轴承导轨传动，运行速度做得更快。 西门子贴片机是采用同步带－直线轴承驱动，该系统运行噪声低，工作环境好。 X-Y 伺服系统（定位控制系统） 由交流伺服电机驱动，并在传感器及控制系统指挥下实现精确定位，因此传感器的精度起关键作用。位移传感器有园光栅编码器、磁栅尺和光栅尺。 1．园光栅编码器园光栅编码器的转动部位上装有两片园光栅，园光栅由玻璃片或透明塑料制成，并在片上镀有明暗相间的放射状铬线，相邻的明暗间距称为一个栅节，整个园周总栅节数为编码器的线脉冲数。铬线的多少也表示精度的高低。其中一片光栅固定在转动部位作指标光栅，另一片则随转动轴同眇运动并用来计数，因此指标光栅与转动光栅组成一对扫描系统，相当于计数传感器。园光栅编码器装在伺服电机中，它可测出转动件的位置、角度及角加速度，它可以将这些物理量转换为电信号舆给控制系统。编码器能记录丝杆的放置数并将信息反馈给比较器，直至符合被线性量。该系统抗干扰性强，测量精度取决于编码器中光栅盘上的光栅数及溢珠丝杆导轨的精度。 2.磁栅尺 由磁栅尺和磁头检测电路组成，利用电磁特性和录磁原理对位移进行测量。磁栅尺是在非导磁性标尺基础上采用化学涂覆或电镀工艺在非磁性标尺上沉积一层磁性膜（一般10～20um）在磁性膜上录制代 表一定年度具有一定波长的方波或正弦波磁轨迹信号。磁头在磁栅尺上移动和读取磁恪，并转变成电信号输入到控制电路，最终控制AC伺服电机的运行。磁栅尺的优点是制造简单、安装方便、稳定性高、量程范围大，测量精度高达1～5um，贴片精度一般在0.02mm。 深圳金狮王科技长期有JUKI：750、760、2010、2020、2030、2050、2060、2070、2080、JX-100LED、JX-200LED、JX-300LED等机器。 金狮王：１、３、５、７、０、８、６、９、７、１、５李工 3.光栅尺 由光栅尺、光栅读数头与检测电路组成。光栅尺是在透明下班或金属镜面上真空沉积镀膜，利用光刻技术制作均匀密集条纹（每毫米100～300 条），条纹距离相等且平等。光栅读数头由指示光栅、光源、透镜及光敏器件组成，光栅尺有相同的条纹，光栅尺是根据根据物理
雅马哈贴片机贴片培训资料
目录 一、安全及注意事项 (2) a) 必须严格遵守都安全注意事项： (2) b) 警告标识 (2) c) 贴片机操作注意事项： (3) 二、贴片机分类 (3) a) YV100xg、YV88xg系列贴片机各部名称 (3) b) YG200系列贴片机各部名称 (4) 三、贴片机操作 (4) a) 开机 (5) 1、安全检查 (5) 2、打开贴片机主控电源开关； (6) 3、回原点 (6) 4、暖机 (6) b) 生产 (7) 1、基板选择 (7) 2、调整导轨 (7) 3、核对物料 (8) 4、示校吸取坐标 (8) 5、开始生产 (9) c) 关机 (9) 1、保存程序 (9) 2、关闭主机 (9) 3、关闭主控电源 (9) d) 发挥好 (10) 四、贴片程序优化 (10) a) 开始优化 (10) b) 删除原始设置数据 (10) c) 生成设置数据 (10) d) 执行优化 (10) e) 完成优化 (10) 五、常见故障处理； (11)
一、安全及注意事项 a)必须严格遵守都安全注意事项： 1、操作贴片机的人员必须接受相关的培训和教育，如安全教育、操作培训等，并 经生产技术部经行考核后持证上岗； 2、机器运行中，绝对禁止将身体的任何一部分（手、头）进入机器动作范围内； 3、在示教或调整机器过程中，必须使机器处于随时可以关机的状态； 4、停止机器运行的安全装置必须始终处于启动状态（如：急停按钮，安全光幕等）； 5、不可在机器内部或周围放置可燃物（气体、液体等）或不卫生、被污染的物体。 b)警告标识 贴片机上粘贴有下列警告标识，必须确认标识内容无条件服从标识中的指示。
Y A M A H A贴片机作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

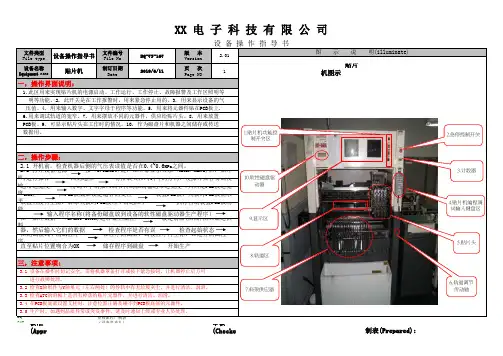

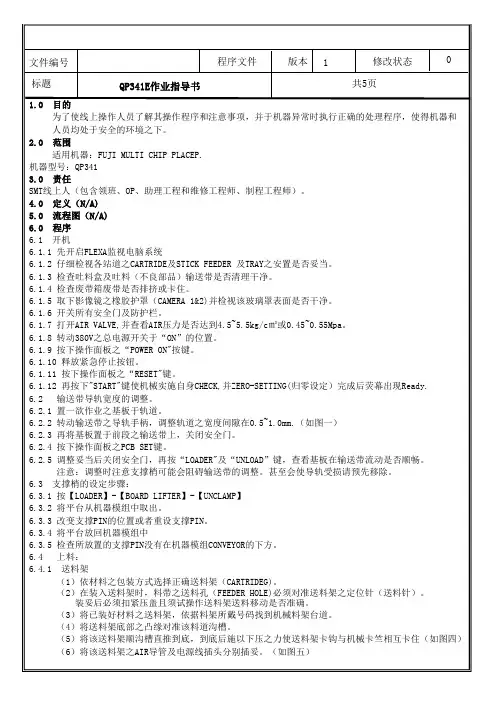

标准作业指导书 作业名贴片机操作作业指 导书文件编号版本A0 日期2016年9月1日机型YS12 YV100XG 发行部门SMT部 一、作业步骤： 1、检查确认气压为0.55MPA±0.03MPA。YS12气压表（图一）YV100XG气压表（图一1） 2、开启机器电源总开关（图二）,机器进行自检完毕后,按ACTIVE切换键盘,按“READY”按钮让机 器进入准备状态,接着鼠标点击OK让机器复位.（图三） 3、鼠标点击SETUP,进入下层菜单后选择BOARD来选择需要生产产品程序名，并点击SELECT确 认。 4、一切确认无误后按下START键开始生产;生产后，按STOP键停机，打开防护盖清扫机器.（图 三） 5、关机步骤:鼠标点击OFF（图四）,机器提示是否执行,点击OK后机器执行复位操作,然后按下“EMERGENCY STOP”按钮，关闭总电源开关。（图三） 二、注意事项 1.检查抛料盒是否放好，机器供料台上供料器是否摆放好。 2.在机器运作时，要注意确保身体在机器移动范围以外。 3.不可以两人同时操作一台机,严禁机器带病作业. 4.换料时应将机器门盖打开，换料员安装好物料后或中途换料时均需通知IPQC核对，并作好记录。 5.散料电容须100％用电容表测量，分类包装，贴上元件编号规格,交IPQC检测合格后方可使用。 6.在机器出现警报或其他紧急情况时，立即报告工程技术人员处理。严禁非操作人员操作机器. 三、机器相关参数 1、电压: 380 V~（±10V），频率:50/60 Hz。 2、轨道适合基板：宽最小为50MM，最大为420MM；长最小为50MM，最大为450MM。 3、贴装能力：A、料件最小0201（0.5MM*0.2.5MM），最大为40MM*40MM，厚度最大为7MM；B、CHIP 0.45S/PCS、带装IC 1s/PCS,托盘装IC 2s/PCS；C、贴片精度：+/-0.040mm,QPFchips最高精度是+/-0.03mm。D、料架支持 feeder最多可装40PCS，常用托盘（325MM*135MM）最多可装 3PCS。YS12气压表（图一） YV100XG气压表（图一1）（图二） 控制面板（图三） 图四 制表审核 电源 工作画面 2
常衡机电CHMT36贴片机说明书
Charmhigh-V1.2-2013 1.设备简介，如下图所示：（此图片仅供参考，以实物为准） 1.10 贴头：此机器配置为双贴头。左边为1号贴头，右边为2号贴 头。2号可以装上大号的吸嘴来吸取比较大的器件或是IC。这样免去频繁的换贴头！ 1.11贴头主要用来完成取料，贴装动作。如图所示：贴装头上带有真 空检测。防止漏贴，避免的人工去检查！保证每个点位都被贴装器件。
拉带一次吸两下，防止漏吸，如果连续拉带三次之后还没吸到器件，机器会报警。此时可能是缺料了！请更换料盘！ 1.12贴头附近装有激光定位十字架，在编辑文件中可快速查看PCB 器件定位是否发生了偏移，以及料栈是否有偏移。如下图： 1.13PCB放置区：用于固定PCB板，使在工作中不会发生移动。1.14料栈：此机器配有8MM料栈22栈，12MM料栈4路，16MM 料栈2路，24MM料栈1路，前置IC托盘8路。 1.15收带轮：用于自动收集剥离的料带，把剥离的料带收集在轮子上，无需手动收集。如下图：
1.16料盘放置区：用于放置盘装料盘 1.17前置IC托盘：可以放置IC（引脚最大长度20*20mm以内）IC 需手动放置。IC托盘位置是个绝对坐标，调整好之后，贴装是很准确的。 1.18报警：当遇到错误或故障机器就会报警，报警之后应仔细检查排查故障，使其正常运行。 1.19如果遇到紧急情况请立即按下此按钮！排除故障之后，弹出此按钮可以继续运行。
2触摸屏显示界面介绍，通电开机时显示界面如下图： 2.10此机器自带操作系统，无需另外接电脑，上电急速开机。SD卡 支持热插拔！ 2.11此界面为开机界面，开机之后请按调试按键，进入调试界面。 2.2调试 开机后首先要进入调试区，测试贴片机各项功能是否正常。如下图：
SMT基本操作说明书，“鑫久盛”贴片机厂编写 软件系统: 软件系统主界面如图1 图 1 软件系统分为两大块，左边部分为操作界面，包括软件的启动、停止、电机移动等等，右边部分为参数设置、坐标设置、I/0口测试及软件管理等等。 软件设定 1、在不同的机型、不同的操作模式下，变灰的编辑框或设置框都是不需要操作或不能操作的。 2、速度参数页里的参数出厂前已经调式到最佳状态，为保护机器更稳定的运行，用户不能擅自改变其速度参数。 3、以下的软件，软件工程数据的格式为.txt;以上的软件，工程数据文件为.dot,坐标文件格式为.txt,坐标文件飞达等相关数据为.log。把数据改为.dot格式的文件，可使用到以上的软件。 SMT文件系统 SMT文件系统提供一种非常简单快捷的操作模式，跟Window的文件系统一样，用户可以进行复制、粘贴、删除、重命名文件等操作。文件系统里保存了系统的所有参数，文件系统又是独立的，因此用户可以通过管理不同的文件，载入不同的基板参数，从而省去的重复设置参数的时间。 如图1，在软件的左上角，单击【载入数据】，载入材料的参数数据，在文件名称栏里显示当前载入的文件名。修改好参数，单击【保存数据】，将保存系统所有的数据到当前文件；同时也可以选择了【另存为】，保存为另一个文件。 文件系统的操作技巧：在重新做一个材料参数之前，把先前已存在的参数文件复制一份，命名为该材料的名称，然后再打开软件，载入该文件，从而达到快速制作参数的目的。 电机移动 电机移动主要是为后面的设置参数服务的，选择【×5】X轴、Y轴、Z轴移动约40μm，选择【×50】，移动约是, 【×500】则移动4mm。 快捷键：键盘的四个方向键，分别对应X轴Y轴的四个方向，Delete和PgDnd 对应送料电机的两个方向，End是切换速度。 时间和速度 时间是系统后台计算贴装所选吸嘴个数单个周期的时间，作为速度计算的参考参数。 调式选项 调式选项主要是在参数设置和验证时使用。需要强调的是，在做吸料高度和放料高度之后一定的先复位Z1和Z2轴后再移动X/Y轴，否则可能会把吸嘴撞坏。
编号：机械设计课程设计说明书 题目：贴片机机构研究与设计 院（系）：机电工程学院 专业：机械设计制造及其自动化
1设计任务 (1) 1.1设计题目 (1) 1.2设计要求 (1) 1.3设计内容 (1) 1.4设计工作 (1) 2贴片机的整体结构方案设计 (1) 2.1贴片机的整体结构设计概述 (1) 2.2贴片机的整体结构设计 (2) 2.3确定方案 (4) 3贴装头X-Y移动定位系统的设计 (4) 3.1 X-Y-Z运动框架结构形式的的确定 (4) 3.2驱动方案的确定 (5) 4电机的选择计算 (6) 4.1X轴方向的驱动电机计算 (6) 4.2 Y轴方向的驱动电机计算 (8) 4.3 Z轴方向电机计算 (8) 5 动力设计 (10) 6 机械结构零部件设计 (13) 6.1丝杆的设计 (13) 6.2滚动导轨设计 (19) 6.3齿轮的设计 (19) 6.4同步带的设计 (22) 6.5联轴器设计 (25) 6.6键连接强度计算 (26) 7 贴片机性能分析 (26) 8 总结 (27)
1设计任务 1.1设计题目 贴片机机构研究与设计 1.2设计要求 水平移动距离：300-600mm,上线移动距离：10-30mm； 生产率：3-5次/秒。 1.3设计内容 （1）贴片机整体结构的分析和设计。贴片机的整体组成，主要包括机架、PCB传送机构及支撑台、xy与z/ 伺服定位系统、光学识别系统、贴装头、供料机、传感器和计算机操作系统。本课设主要设计机架、贴装头，并对其结构进行具体的说明分析。 （2）关键部分的设计分析和其他零部件的选取 （3）贴片机中交流伺服电机的计算和选取 （3）机械零部件的计算与校核 1.4设计工作 1、装配图两张（A3）。 2、零件图两张（A3）。 3、设计说明书一份。 2贴片机的整体结构方案设计 2.1贴片机的整体结构设计概述 贴片机的分类 目前世界上已经有很多个贴片机生产厂家，贴片机的种类达几百种之多，贴片机的分类虽没有固定格式，但习惯上有一下几种。 1）按速度分类 中速贴片机：3000片/小时<贴片速度<9000片 /小时 高速贴片机：9000片/小时<贴片速度<40000片 /小时 超高速贴片机：大于3000片/小时 通常高速贴片机采用固定多头或双组贴片机头安装在x-y导轨上，x-y伺服系统为闭环控制，故有较高的定位精度，贴片器件的种类较广泛。这类贴片机种类最多，制造商也多，可以在多种场合下使用，并具有多功能组合技术，可根据不同的生产需要和环境的制约，组合拼装使用。而超高速贴片机则多采用旋转式多头系统，根据多头旋转的方向又分水平旋转式与垂直旋转式。 2）按功能分类 1.射片机 射片机是一种专门用与片式元件贴装的机器，由于贴装速度非常快，通常称为高速贴片机。 2.多功能贴片机 多功能贴片机也叫高精度贴片机或泛用机，可以贴装高精度的大型、异型元器件，一般也能贴装小型片状元件，几乎可以涵盖所有的元件范围。其有以下特点：精度高、灵活性好；机械结构少磨损、反馈快、安静、易于保养等特点。多功能贴片机能够处理各种各样的复杂的元器件，是复杂电子产品生产中必不可少的设备。

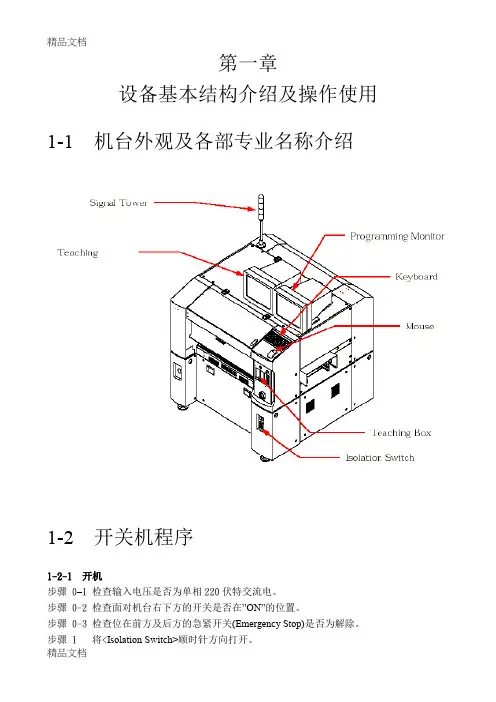

1、准备工作 1.1作业前需进行机台点检并记录表单中，点检项目如下： 1.1.1确认贴片机电源和气压 运动导轨。 2、操作说明： 2.1贴片机整机简介 2.2贴片机开机 2.2.1打开稳压器电源开关 （确认电压在200V ） 机台气压 从左往右依次 是开始建、停止键、清除键 取料器 屏幕显示器 机台电源
稳压器电源开关 2.2.2先打开机台电源和显示屏开关，然后打开紧急停止按钮，按下ACTIVE(鼠 标锁止键)和READY(开机键)，最后按下START（开始键）(注：确认气压在0.5-0.65Mpa）
2.2.3机器预热：首先确认返回原点，然后在生产设计页面下点击暖机，设定时 间5分钟。（注：观察各运动部件动作是否流畅、有异响，如有立即向领班反应情况） ⑵打开显示屏 ⑷按下ACTIVE 和READY 键 ⑸按下START
2.3程序编写前的准备 2.3.1将元器件安装在取料器上 安装前取料器的状态 安装时取料器的状态 将元器件顺着打开的轨道装入，元器件带上的小孔要完全装入齿轮上，在复原取料器按钮的位置 暖机 生产设计 点击开始 设定5分 钟 取料器按钮在上方 取料器按钮在下方
注：元器件安装好后，按下取料器按钮，观察是不是按一次，出来一个元器件。如果不是重 新安装调整。 大的元器件用大的取料器，小的元器件用小的取料器。 2.3.2将取料器安装在贴片机上 将取料器安装在编有阿拉伯数字的安装轨道上，并记住位置。安装成功后取料器上的感 应器会亮。（感应器在取料器的左右两侧，一边一个；大的取料器占有2个安装轨道，小的取料器是1个安装轨道。） 2.3.3基板底座与基板治具 基板底座 基板治具：在治具上粘上高温双面胶带， 一般一个基板槽内粘3个高温双面胶带。 取料器轨道
yamaha windows 贴片机常见报警及解决方法 1、PCB传输故障： ①E0070：PCB TRANSFER ERROR Unexpected PCB is on the Conveyor PCB传输故障，额外的PCB在运输轨上 意义：在运输轨上的PCB，数量超过额定的数量。 ②E0071：The PCB detected before transfer is not detected after transfer. Maybe there is the PCB on the edge of the moving conveyor . Set the PCB to its normal Position Manually. 传输前检测的PCB在传输后检测不到，可能在移动运输轨的边缘有PCB，用手将PCB放置在其正常的位置。 意义：载入开始检测的PCB在载入后不能确认，卸出前确认的PCB在出口处检测不到，或载入卸出前不能确认的PCB 在载入卸出后被检测到。 ③E0072：Machine in Unable to start running because the conveyor width is not ready . The conveyor width will be changed first . Misaligment of PUSH-UP PINS or PCB on conveyor may danage machine . Assure Safety and push the [ENTER] key. 意义：因未准备运输轨宽度机器不能开始运行，运输轨宽度将先被改变，在运输轨上的PCB 或上推顶针的失调可能损坏机器，确保安全并按[ENTER]键。 ④E0073：PCB is detected on the edge of the moving conveyor. Set the PCB to its normal Position mannally. 在移动运输轨边上检测到PCB，将PCB手动放置在正常位置。 意义：在移动运输轨的的连接部分，危险警告传感器检测到一块PCB。 ⑤E0074：PCB FIXING ERROR PCB trans-Unit, Locate-Pin or push-up-Unit does not response to command. PCB固定故障 PCB传输部件，定位针或上推部件不响应指令。 意义：在PCB传输部件上的定位针传感器或上推部件，传感器不能正确响应电磁阀的状况。 ⑥E0078: When the PCB was transfered to fixed conveyor of PCB exit Side ,error happened for time over Maybe the PCB stoppered between fix conveyor and moving enveyor or the PCB stopped is fixed Conveyor of PCB exit side . Set the PCB to its normal position mannally. 当PCB 传送到PCB出口处边的固定运输轨时，发生超时故障，PCB 可能停在固定运输轨和移动轨之间，或PCB停在PCB出口边的固定运输轨中，用手将PCB放在正常位置。 意义：当从运输轨上卸出PCB时，PCB不能到达出口传感器。 ⑦E0079: The PCB was not able to exit from fixed conveyor of PCB exit side . Maybe the PCB stopped on edge of fixed conveyor of PCB exit side. Set the PCB to its mormal position
雅马哈贴片机编程方法 第一章 零 件 认 识 与 介 绍 常见的 SMD 零件包装方式 CHIP/MELF/TR/SOP （SOIC ）/SOJ/PLCC/QFP/BGA. 电阻[ R ] [ RN ] [VR] CHIP= 有公制 /英制两种规格 ,在台湾说法以英制为准 ,常用的 CHIP 零件如下表 A. 电阻在 PC 板简称 [ R ], 排阻称 [ RN ], 可变电阻称 [ VR ] a1. R 的误差值有 J Type=+/-5% （ 常用）以3 位数字显示 . F Type=+/-1% （ 精密 ）以 4 位数字显示 . J Type 零件外观显示 = 电阻值 000=1Ω 100=10Ω 101=100Ω 102=1K Ω 103=10K Ω 104=100K Ω 105=1M Ω F Type 零件外观显示 = 电阻值 1R2=1.2 Ω 1000=100 Ω 1001=1K Ω 1002=10K Ω 1003=100K Ω 1004=1M Ω RN 和 J Type 一样外观显示 , 在主机板常见规格 1206. SMD 的 RN 有 8 个点吃锡 , 不像 1206 有 2 个点吃锡 . VR 用在通信产品上 , 有 2/3 个吃锡点 . B. 主机板（MAlN BoARD ）常见的电阻规格 0603/0805/RN … 0402（ 英 ）/1005 （ 公） 1.0mm 0.5mm 0.4-0.7mm 0603（ 英 ）/1608 （ 公 ） 1.6mm 0.8mm 0.4-1.0mm 0805（ 英）/2125 （ 公） 2.0mm 1.25mm 0.5-1.0mm 1206（ 英 ）/3216 （ 公 ） 3.2mm 1.6mm 0.6-1.2mm 长（L ） 宽（W ） CHIP 分电阻及电容 ,偶尔有电感 /特殊规格等零件 ,一般平面四方称为 CHIP. 零件规格 厚（T ） REMARK
Y A M A H A贴片机D O S 版本详细参数用设置

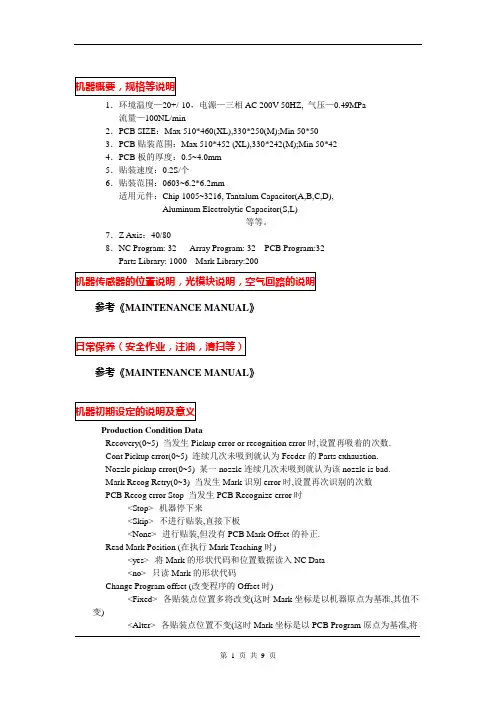

A1 OPTION CONFIG 機器的基本配置資訊A2 ROM CONFIG 記憶體資訊 A3 FILE CONFIG 系統程式資訊 A7 MACHING MTN.UTL. 機器運作的使用資訊A8 FLYING NOZZLE INF. 旋轉式更換吸嘴的規格 /BASIC CONF./ Sub Machine Type 機器所屬的規格 /RECOGNITION/
Ext.TC-A 用於YTF100/YTF100A Ext.TC-B 用於YTF31 Ext.TC-C 用於YTF80W Exc.tc Trv. Axis 外部Tray電車站與Mount機的X軸方向，一般 設定為Normal TrayChange Pos. 取料起始座標的計算 Front 由前到後的計算方式 Rear 由後到前的計算方式 /OPTIONS/ Nozzle Changer 自動更換吸嘴的功能 Slide Plate FES 移動式的FEEDER台車 Co-Planarity Sensor Dispense Data 是否顯示與點膠有關的資料 Disappear 不顯示 Appear 顯示 Dot Station QFP零件的拋料輸送帶 RS232C extension Option Edit Screen Saver 自動儲存功能 None 無此功能 1Min. 以1分鐘為單位作一次儲存動作 5Min. 以5分鐘為單位作一次儲存動作 10Min. 以5分鐘為單位作一次儲存動作 Feeder Group 供料器的種類，一般設定為FV TYPE PS1 Vision糸列包含YV100 YV1OOII YV1OOIIe YVL80 YVL88 YVL88II YV112 YV64 YV64D YV100D HSD PS2 X糸列包含YV100-X YV100-XT YV100-XG YV100-XTG YV180-X YV88-X YV88-XG HSD-X
SMT贴片机操作与编程说明书文召召
SMT基本操作说明书，“鑫久盛”贴片机厂编写 软件系统: 软件系统主界面如图1 图 1 软件系统分为两大块，左边部分为操作界面，包括软件的启动、停止、电机移动等等，右边部分为参数设置、坐标设置、I/0口测试及软件管理等等。 软件设定 1、在不同的机型、不同的操作模式下，变灰的编辑框或设置框都是不需要操作或不能操作的。 2、速度参数页里的参数出厂前已经调式到最佳状态，为保护机器更稳定的运行，用户不能擅自改变其速度参数。 3、V5.1以下的软件，软件工程数据的格式为.txt;V10.1以上的软件，工程数据文件为.dot,坐标文件格式为.txt,坐标文件飞
达等相关数据为.log。把V5.1数据改为.dot格式的文件，可使用到V10.1以上的软件。 SMT文件系统 SMT文件系统提供一种非常简单快捷的操作模式，跟Window的文件系统一样，用户能够进行复制、粘贴、删除、重命名文件等操作。文件系统里保存了系统的所有参数，文件系统又是独立的，因此用户能够经过管理不同的文件，载入不同的基板参数，从而省去的重复设置参数的时间。 如图1，在软件的左上角，单击【载入数据】，载入材料的参数数据，在文件名称栏里显示当前载入的文件名。修改好参数，单击【保存数据】，将保存系统所有的数据到当前文件；同时也能够选择了【另存为】，保存为另一个文件。 文件系统的操作技巧：在重新做一个材料参数之前，把先前已存在的参数文件复制一份，命名为该材料的名称，然后再打开软件，载入该文件，从而达到快速制作参数的目的。 电机移动 电机移动主要是为后面的设置参数服务的，选择【×5】X 轴、Y轴、Z轴移动约40μm，选择【×50】，移动约是0.4mm, 【×500】则移动4mm。 快捷键：键盘的四个方向键，分别对应X轴Y轴的四个方向，Delete和PgDnd对应送料电机的两个方向，End是切换速
雅马哈贴片机YV100Xg操作培训概要
1.YV_Xg系列贴片机简介 1.1YV_Xg系列贴片机家族成员 YV_Xg系列贴片机包括YV88Xg、YV100Xg、YV100XTg、以及YV180Xg等机型。上述各机型贴装速度（如下表1）、贴装精度（如下表2）等都各有不同。本手册主要以YV100Xg机型为例讲述。 表1 部分机型贴装速度 1.2 YV100Xg主要构件
2.操作安全事项 2.1操作安全 ※使用机器前请先阅读机器附带操作手册的安全事项部分 ※拆装Feeder或操作者身体任何部位进入机器前，必須打开安全门，或者按下“EMERGENCY”键，然后机器状态栏显示“SAFETY.”才可以操作！ 2.2 机器状态栏 机器状态栏如上图所示，可显示各种状态如下： 3.基本操作 3.1开关机步骤： 开机 暖机 选择程式调试、生产 关机 3.2轨道调整 点击点击完成 ※PCB宽度设定不可过宽（会导致PCB掉落），亦不可过窄（会导致PCB传送不顺）！ 3.3 PCB固定以及顶针放置 点击点击完成 ※PCB厚度设定不可过大（会导致PCB不能很好定位），亦不可过小（会导致PCB变形）！同时还要检查所用顶针高度正常，否则应先调整再使用。 ※PCB的固定方式要视具体情况选择以下参数：Locate P in, Edge clamp, Pin+ Push UP等 该标记表示机器处于停止状态。 机器处于复位状态，确保安全的情况下可以按操作面板上的“START”使机器运行。 该标记表示机器处于自动运行状态，可以按操作面板上的“STOP”使机器停止运行。 该标记表示机器处于安全停止状态位状态，必须消除掉安全停止的原因后才可以运行。 该标记表示机器处于错误报警状态，如吸料错误，识别错误等。 机器启动5到10分钟
YAMAHA-YV100ⅡSMT贴片机操作 一、编辑新程序 1、进入2-data 选择建立新程序； 2、进入到程序编程画面，选择PCB尺寸设定（PCB Info）； ①先设定PCB尺寸（PCB size）就是PCB本身的宽度；按Esc选择B-7设定好轨道宽度。 ②在B-7选择主挡板顶针顶起和皮带转动，把PCB板放入，在进行固定（注意：固定的PCB在一平面上，用手移动PCB不会上下左右晃动）； ③选定最佳MARK点和原点和MARK点并设定MARK点为使用状态； ④设定好打板时的固定方式：PCB Fix Device 一般为Edge clamp； 3、按F3进入主页面选择MARK点设定（MARK Info） ①先在PCB info 中使视频对准你设定的MARK点坐标； ②设定好你选MARK点的尺寸（）、大小（）、形状（shape type）、是否反光（surface type）、扫描面积（search area）：一般2-3倍；（按F4翻页、Tab换栏目）； ③按F6进入到MARK点验证画面，调整MARK亮度补偿（MARK Threshold）、误差值（Tolerance %）、扫面面积（search area）一定使MARK点通过；（注意：误差值不能超过40%否则打板时会误差很大打不准）； 4、进入到MOUNT Info贴片点坐标设定，最好MARK点先验证
（使确定的贴片点坐标更加准确）再进行贴片位置选定，注意：选定贴片位置坐标要居中、方向（角度：从12点钟逆时针开始0°-360°）确定； 5、进入到Component Info物料设定（快捷键：F4翻页、F8可看你所规定尺寸的图、F6识别、shit+F7数据反馈回数据库、F7调数据库、A3查看数据库、F8可以看自己画的图、A4查看元件封装）：取名称，可用游标卡尺测出物料的X轴、Y轴、Z轴方向的长度并写入，按F6选择站台放入物料选择吸嘴进行验证； 经验分享： ①物料可直接调用选项：530-539 铝电容；550-572钽电容；600-615三极管；620-622三极管；699-725 IC芯片；520-527MELF二极管（数字从小到大封装依次增大）； ②吸嘴：31 的选择1608/3216/2125；32 的选择4532/5650/7343/MELF；33的选择SOP20.封装：0805对应2125；1206对应3216；0603对应1608；0402对应1005. ③取料高度，一般情况可设置为是：电阻0.2mm；二极管0.8-1.0（正朝下、负朝上） ④编辑IC芯片物料：首先注意扫描的角度和你所画的图（F8）是不是在同一个方向，不是可设置取料角度（pick angle deg）使物料和你所画的图在同一个方向再进行验证；IC的一些设定，Lead Number N：N向零件的脚数；Lead Number E：E向零件的脚数；Reflect LL：脚长；Lead Width：脚的宽度；Co-planarity一般设置为Not Use；
贴片机说明书 KY-TP12００D 单位名称：广州科亿电子设备有限公司 公司地址:广州市番禺区大石街河村山庄路1８号之二3楼 电话： 传真: :// 目录 前 言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、第一页
产品介绍与用途…………………、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、第二页 注意事项…………………………、、…………………、、、、、……、第三页 机器得操作、、、………………………………………、、、、、、、、……、、第四页 机器得保养…………………………………………………… 常见得故障处理……………………………………………… 前言 感谢您使用KY-TP120０D贴片机。您能成为我们得用户,就就是我们莫大得荣幸。为了使您能尽快熟练地操作贴片机，请您详细阅读本使用说明书。 在编写本使用说明书时我们非常小心与严谨,并认为使用说明书所提供得信息就就是正确可靠得,然而难免会有错误与疏漏之处,请您多加包涵并热忱欢迎您得指正。 如果您在使用过程中发现什么问题,请及时与我们联系。谢谢您得使用。 第1页 产品介绍 科亿单头贴片机就就是一款主要针对于LED照明行业得贴片机，它得主要结构由机械与电气组成,机械结构由三个轴组成分别就就是，X轴(左右方向键控制,矩形阵列中得行,也称PCB平台）;Y轴(上下方向键控制,矩形阵列中得列);Z轴(pｇup与pgｄown键控制，也称
吸嘴上下轴)。电气由:家庭用电220V与通用电压０、6~0、8Mpa气压。主要用来小规模LED贴片加工。 建议红色部分将电气得组成写得详细一点,比如用什么电机、品牌等,气动方面采用了什么真空发生器、电磁阀。简要说明优点。 第2页 注意事项 第一：在装机完成后一定要检查就就是否有连接地线,以防触电。 第二：检查就就是否有气供应，气压保持在０、6~0、８Mpａ以内。 第三:机器在上电前，检查各轴就就是否处于原点开关得正方向。(Ｘ轴开关挡片处于原点开关右边为正方向,Y轴开关挡片处于开关前方为正方向,Z轴开关挡片处于原点开关下方为正方向）。 第四:设备首先就就是打开电脑,然后给机械上电，其次打开运行软件。 第五:在运行程序前，检查急停开关就就是否按下(正常运行急停开关就就是没有按下去得)。 第六:注意机器得防尘,尽量将机器放置无尘车间,避免灰尘过多影响机器得正常运行。 第七：机器在运行时切勿将手放到运行处,避免小孩接触机器。 第八：机器操作在同步得情况下保持吸嘴得高度高于ＰCB 平台(除校准吸嘴到料盘与校准吸嘴到PCＢ平台外),以免发生撞机。
雅马哈贴片机编程方法 Modified by JACK on the afternoon of December 26, 2020
雅马哈贴片机编程方法 第一章零件认识与介绍 常见的SMD零件包装方式CHIP/MELF/TR/SOP(SOIC)/SOJ/PLCC/QFP/BGA. 电阻[ R ] [ RN ] [VR] CHIP=有公制/英制两种规格,在台湾说法以英制为准,常用的CHIP零件如下表: 零件规格长(L) 宽(W) 厚(T) REMARK 0402(英)/1005(公) 0603(英)/1608(公) 0805(英)/2125(公) 1206(英)/3216(公) CHIP分电阻及电容,偶尔有电感/特殊规格等零件,一般平面四方称为CHIP. A. 电阻在PC板简称 [ R ], 排阻称 [ RN ], 可变电阻称 [ VR ] a1. R的误差值有 J Type=+/-5% (常用)以3位数字显示. F Type=+/-1% (精密)以4位数字显示. J Type 零件外观显示=电阻值 000=1Ω 100=10Ω 101=100Ω 102=1KΩ 103=10KΩ 104=100KΩ 105=1MΩ F Type 零件外观显示=电阻值 1R2=Ω 1000=100Ω 1001=1KΩ 1002=10KΩ 1003=100KΩ 1004=1MΩ
RN和J Type一样外观显示, 在主机板常见规格1206. SMD的RN有8个点吃锡, 不像1206有2个点吃锡. VR用在通信产品上, 有2/3个吃锡点. B. 主机板(MAIN BOARD)常见的电阻规格0603/0805/RN… C. 通信产品因高频关系, 常见的电阻规格0603/1608/VR, 但会以F Type出现居多. D. 零件的趋势渐被0603所取代, 主要LAYOUT及机板的密度(Notebook)的需求加上材料的耐压特性及锡膏和 钢板精度都已克服, 以后0603零件会逐渐普遍. 电容[ C ] A. 电容在PC板简称[ C ], 它的外观没有数字可供分辨, 通常颜色愈浅, 电容值愈小. a1. C的误差值有 Z Type=+80%, -20%(常用104Z) M Type=+10%, -10% K Type=+20%, -20%(常用103K) J Type=+/-5% F Type=+/-1% 它的电容值换算 1P 10P 100P=101P= 1000P=102P==1n 10000P=103P==10n 100000P=104P==100n *104P用在主机板的IC旁SOP的10pin-20pin 1000000P=105P=1uf *工厂的写法与说法104P 电容有正负极性之分, 有Mark为正极(料带前进的右) SMD电容因特性及耐压等关系有不同的材料 电容材料以分陶瓷/钽质/电解 以计算机主机板看在286时代都以DIP+PLCC零件为主, 当时的PLCC不是直接焊在PC板上, 都会安装在一 个零件座上(SOCKET), 也看不到1206的踪迹. 二极体[ C ] /晶体管/电感/震荡器[ QUARTZ ]
Fully Automatic SMD Pick & Place Machine 全自动贴片机 Vision Machine 用户手册 (Version 1.4f) Edition by: AUTOTRONIK-SMT
索引 1.0 开启机器 2.0 主菜单 3.0 文件菜单(管理文件) 3.1引导 3.2储存 3.3新文件 3.4删除 3.5详细档案 3.6汇入 3.7汇出 3.8设定打印机 3.9预览打印 3.10退出 4.0 设置菜单(为自动生产对PCB进行设置) 4.1 PCB 设置 4.2参考点设置 4.3送料器 I.D. 4.4取料设置 4.5放料设置 4.6微调所有放料位置 4.7重置取料器位置 4.8生产流程表设置 4.9点胶设置 4.10视觉检查设置 4.11排序放置记录 4.12组件库 4.13引导预置送料器坐标 4.14传送带引导PCB (仅对应 传送带系统使用) 4.15送料器视图 4.16PCB视图 5.0 生产菜单 5.1自动生产 5.2自动点胶 5.3视觉检查 5.4生产检查 5.5手动方式 5.6选择矩阵板 6.0 调校菜单(机械调校) 6.1 系统调校 6.2点胶器调校 6.3机器调校 6.4吸嘴参数 7.0 应用菜单 7.1重置送料器 7.2机器回复零位 7.3特殊装置设置 7.4诊断 7.5备份SYST.DBF文件 7.6特殊真空开关 7.7语言显示 8.0 说明菜单 8.1 说明书 8.2 关于 8.3 I/O卡驱动版本 8.4 软件更改记录 附录 A 硬件安装 附录 B 自动检测高度特性 附录 C 为组件建立组件库 附录 D 自动生产后重新学习放置位置 附录 E 如何使用智能送料器(SFTA)和智能送料器 I.D. 附录 F 角度方向定义 附录 G 0201组件设置 附录 H 对于自动生产的PCB设置 附录 I 自动检测参考点功能 附录 J 坏标记功能 附录 K 点胶库设置 附录 L 选件：万用CAD 数据转换每WCAD380 附录 M 自动生产最优化(仅用于双贴片头) 附录 N 选件: 传送带设置 附录 O 选件: 纸带固定器 附录 P Alignment-G/H的使用 附录 Q 如何在生产菜单中使用Check Mode功能 附录 R 通用CAD转换软件-UCAD
