Ⅰ、预应力砼简支小箱梁
一、下部结构
（一）钻孔灌注桩（冲击钻机施工）
桩基采用冲击钻孔机钻孔。该桥墩地势陡峻，修建便道可到达各桩位。
1、埋设钢护筒
在冲孔施工的各墩位埋设孔口式护筒，采用挖埋式埋设，埋设护筒的目的是为了钻孔导向和定位。钢护筒拟定最高高度4.5m，露出地面0.5m，壁厚12mm，每隔1.5米焊一道12mm厚钢板加强箍。桩基施工完毕钢护筒随钻机周转使用。
2、安装钻机
钢护筒埋设完成后进行墩位处场地平整、碾压夯实，然后安装钻机。安装过程中用全站仪测量定位，要求钻头中心对准钢护筒中心，钢护筒中心要求与桩基设计中心一致。
3、钻孔主要工序及注意事项
（1）冲击钻头造孔时，钻头须不断沿一个方向旋转，方能均匀钻圆孔。钻头的旋转，主要靠悬挂钻头的钢丝绳各股钢丝束的扭转所产生的扭转力。当钻头冲击孔底的一刹那，钢丝绳因不承受荷载，即恢复原来的松绞状态，一提空钻头，钢丝绳各束钢丝被拉紧拉直，即产生扭矩，带动钻头旋转。故在钢丝绳与冲击钻头间必须连接牢固并设转向装置。
（2）冲击钻孔，为防止冲击振动使邻孔壁坍塌或影响邻孔刚灌注的砼的凝固，应待邻孔砼灌注完毕，一般经24h后，方可开钻，或进行隔孔施钻。
（3）开孔阶段钻孔时，开孔前应在孔内多放一些粘土，并加适量粒径不大于15cm的片石，顶部抛平，用低冲程冲砸，泥浆比重控制在1.6左右。钻进到0.5~1.5m时，再回填粘土（如地表为砂土，第二次宜回填1：1的粘土和碎石；如为软土或粉砂，即回填粘土和粒径不大于15cm的片石。）继续以低冲程冲砸。如此反复二、三次，必要时多重复几次。
（4）冲孔过程如发现有失水现象，护筒内水位缓慢下降，应补水投粘土。如泥浆太稠，进尺缓慢时，应抽碴换浆。开孔时为了使钻碴泥浆尽量挤入孔壁，
一般不抽碴。待冲砸至护筒下3~4m时（钻头顶在护筒下超过1m时），方可加高冲程正常冲进，4~5m后，方勤抽碴。钻进中应随时检查，保证孔位正确。
（5）钻孔时要察看钢丝绳回弹和回转情况，耳听冲击声音，借以判别孔底情况。钻孔过程中要掌握少松绳的原则，松多了会减低冲程，一般每次松绳3~5cm，均匀密实地层5~8cm。
（6）冲击过程中，要勤抽碴，勤检查钢丝绳和钻头磨损情况，及转向装置是否灵活，预防发生安全质量事故。
冲击钻孔施工见下图。
冲击钻孔施工示意图
4、桩基成孔检验
采用冲击钻机钻孔的桩基成孔后采有DM-680Ⅲ型超声波测壁仪检测桩孔直径、倾斜度及孔壁平整度。符合成孔要求，经监理工程师确认后，方可进行下一道工序，否则应针对具体情况对桩孔进行处理，直至达到规范及设计要求。检孔完毕，用吸泥筒（用砼导管）进行第一次清孔，清除孔内大量的沉碴或悬碴。（1）钢筋笼制作及安装
①对于钻孔桩基，为确保钢筋能正常下放并定位、桩基砼能正常浇筑至设计桩顶，检孔完毕在钢筋笼下放前，护筒顶标高矮于桩基设计顶标高的桩基应接长本墩位处钢护筒，钢护筒顶标高应至少高于设计桩顶1米。
②钢筋笼在墩位附近的胎架上分节制作，分节长度视吊车起吊高度确定，一般按8米一节，每节钢筋笼端头应预留搭接错位接头，按35d错位以挤压套筒连接。按照设计图加工制作钢筋笼，每4m设一道“米”字形支撑，确保钢筋笼安装时不变形。
③钢筋笼采用吊车将钢筋笼吊立竖直，拆去下端吊绳，开吊机吊第一节（底节）钢筋笼到需要安装的孔内下放，适时割去笼内“米”字撑，当放至上端接头位置处时，将钢筋笼临时固定于平台上松去吊点。用吊车依次吊起相邻的上一节钢筋笼，与临时固定平台上的钢筋笼对接，对接时，应先对正有对号入座标记的一根主筋，然后调整各主筋对正，吊机吊点缓缓下降钢筋笼，将最先接触的几根主筋先接上挤压套筒，然后逐一接上所有主筋的连结套筒。钢筋笼接头经监理工程师检查合格后，即可用吊车配合松去临时固定设施，再下放钢筋笼。当上端接头位置位于平台顶面以上一定高度时，又临时固定钢筋笼，吊安连接下节钢筋笼后再下放，如此循环至钢筋笼全部接毕并下沉到位。
④钢筋笼下放安装时，应特别注意按设计图或规范要求加焊钢筋笼定位筋，确保钢筋笼在安装和砼灌注过程中偏位满足要求。
（2）浇筑砼
若孔内水渗漏较多，只能采用水下砼灌注工艺：当从孔底及孔壁渗入的地下水上升速度较小（规范规定参考值小于6mm/min时）可采用在空气中灌注砼桩的方法。
①普通砼浇注施工工艺
砼在墩位附近拌制，搅拌机直接安置在孔口处，砼通过拌和机倒入漏斗，再流经导管入孔内。随着砼在基桩内浇注深度的增加，导管徐徐提升，并逐渐拆短导管。砼坍落度控制在7～9cm，浇注过程用插入振动器捣实砼。砼浇注完备适时在桩孔内罐水蓄水养生。
②水下砼浇注施工工艺采取拔球法浇注水下砼。砼在墩位附近拌制，用输送泵运送砼入集料斗内，再流经漏斗、砼导管入孔。确保砼浇筑过程连续进行。砼坍落度控制在18～22cm之间，并掺适量（由试验确定）的缓凝剂，其缓凝时间
必须达16h以上，保证基桩砼浇筑完毕后才凝固。砼灌注面应高出设计桩顶0.5～1.5m，待强度达到80
％后用人工配合风镐凿除桩头。
（3）桩基质量检测
基桩达到设计强度后，用超声波对成型桩的砼质量进行检测。
（二）、横系梁施工
在钻孔灌注桩达到设计强度，检验合格后，清除桩头后，安装横系梁模板、钢筋，浇筑横系梁砼。
（三）、墩台柱施工
本桥的墩台柱除水中墩以处离地面都不高，施工时一次性浇筑桩柱的顶石。
桩柱模板采用钢模对接而成。在配置模板前，首先对桩头进行清理，凿去泥浆及污染部分。
桩头清理好后，按图纸要求绑扎钢筋。
砼浇筑用吊车提升，用采筒下供混凝土，振捣密实。
折模后进行养护。
（四）、盖梁施工
该盖梁采用满堂式脚手架施工，钢筋骨架先在地面上预制好，经检验合格后，用吊车吊装到盖梁底模上，然后切除钢筋骨架上的整体刚度加强钢筋，经检验工程师认可后便可进行侧向模板安装。
模板采用自制的大块钢模板，用吊车提升拼装。其与砼接触面采用6mm的厚钢板，板间接头要用胶皮垫上，保证不漏浆、砼表面平整、光滑。
完成模板安装，调整好模板经监理工程师认可后便进行砼的浇筑。浇筑前按位置，标高预埋好支座钢板。
砼用吊车提升，工人在盖梁上直接将砼料御出倒入盖梁模板内。其砼浇筑工艺同浇墩柱砼相同。在浇筑砼过程中，派专人检查模板是否变形，是否有漏浆现象。
（五）、桥墩台施工
1、肋板式桥台的施工
在肋板式桥台的桩基施工完成后，进行承台及肋板式桥台的施工。
2、重力式桥台的施工
（1）测量放线
用全站仪放出上口开挖边线桩,为避免雨水冲坏坑壁，基坑顶四周应做好排水，截住地表水，基坑下口开挖的大小应满足基础施工的要求，渗水的土质，基底平面尺寸可适当加宽50cm-100cm，便于设置排水沟和安装模扳。
（2）桥台基础开挖
开挖作业方式以机械作业为主，采用挖掘机配自卸汽车运输作业辅以人工清槽。单斗挖掘机（反铲）斗容量根据上方量和运输车辆的配置可选择0．4～0．1立方米，控制深度4一6m。挖基土应外运或远离基坑边缘卸土，以免塌方和影响施工。
基坑开挖前，依据设计图提供的勘探资料，先估算渗水量，选择施工方法和排水设备，采用集水坑排水方法施工时按集水坑底应比基坑底面标高低50一100cm，以降低地下水位保持基底无水，抽水设备可采用电动或内燃的离心式水泵或潜水泵，采用人工降低地下水位。
基坑开挖应连续施工，避免晾糟，一次开挖距基坑底面以上要预留20一30cm，待验槽前人工一次清除至标高，以保证基坑顶面坚实。
（3）桥台基础砼浇注
①基础施工时，应加强排水，保持在无水的条件下进行基础钢筋绑扎、模板安装。
②砼浇注应连续进行，当必须间歇时，应在前层砼初凝之前将下层砼浇注完毕。（4）台帽、台身施工
①在台基顶面准确放出台帽中线和边线，考虑砼保护层后，标出主钢筋就位位置。
②将加工好的钢筋运至工地现场绑扎并系好保护层垫块。
③模板采用将标准钢模组合，为保证模板的使用性能和吊装时不变形，模板必须有足够的强度、刚度和稳定性，事先进行认真的设计。
④砼浇筑前应将模板内杂物、已浇砼面上泥土清理干净，模板、钢筋检查合格后，方可进行砼的浇筑。
⑤搭设木板坡道，中间钉设防滑木条，用手推车运输砼浇筑。当墩台身高度较大，砼下落高度超过2m时，要使用漏斗、串筒。
⑥砼应分层、整体、连续浇筑，逐层振捣密实。
⑦砼浇筑时要随时检查模板、支撑是否松动变形、预留孔、预埋支座钢板是否移位，发现问题要及时采取补救措施。
⑧砼浇筑完成应适时覆盖洒水养生，预松模板拉杆透水养生，拆模后也可采用喷洒养生剂、圈套塑料养生。
二、桥梁上部构造

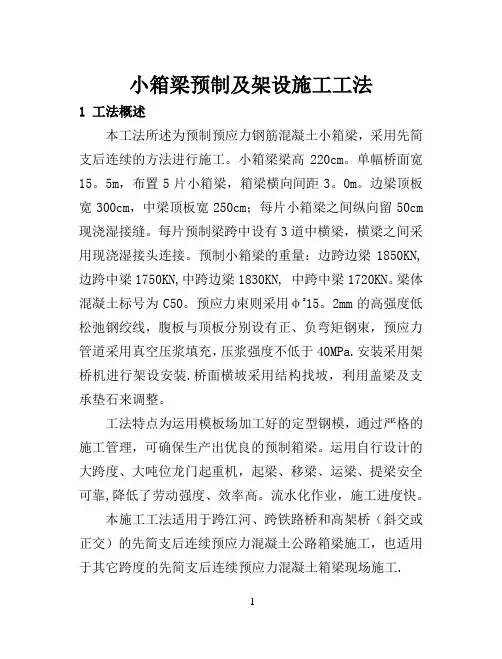

（一）、预应力混凝土简支小箱梁的预制与安装
梁板预制与安装工程是本项目工程的难点。特别是预应力混凝土简支小箱梁的预制。
根据本工程的工程数量、工程特点、工期要求，结合我公司多年的施工经验和技术管理水平，施工时我公司将按下述方案实施：
预制场设于引道路基施工现场范围内，以便于预制场内设施的统一和协调布置，减少运距。
具体生产工艺流程如下：
场地准备：本工程将根据桥梁施工的需要建立专门的统一预制场，预制场场地按路基施工规范的要求进行地基处理和填筑，达到预制场计划的高度，宽度、长度和压实度。做好横坡便于排水，四周做好排水沟。按预制规划进行预制底板放样，根据吊装程序规划中板边板的预制和堆放秩序，便于吊装和运送。
钢筋调直→钢筋下料、制作→台位安装绑扎→安装端头→安装波纹管→扎结横隔板钢筋→安装侧模、校正→扎结上板钢筋→检验合格→灌注混凝土、养生→拆模(养生)→穿钢绞线→张拉→压浆→封端(有伸缩缝的梁端)→检查验收→入库(堆存)
1、钢筋工程：
普通钢筋采用R235、HRB335、HRB400钢筋，其技术条件必需符合《钢筋砼用热轧光圆钢筋》和《钢筋砼用热轧带肋钢筋》的规定；钢板采用低碳钢（Q235钢），其技术条件必须符合GB709-88规定。
2、混凝土工程：
（1）放样平整好的路基上用砼浇筑好底座，铺好底板。
（2）在底板上绑扎钢筋和穿波纹管。
（3）安装侧模和端头，并预埋好预应力锚板。
（4）先浇筑底板振换捣密实后达到设计厚度。
（5）安放内模，采用整体钢模，内模要固定牢固，拆除方便，然后绑扎顶板钢筋。
（6）浇筑侧板和顶板砼
砼浇筑时注意内模的变形，要保证侧、顶板的砼厚度和密实度，注意倾倒砼时对模板、钢筋的冲击。
3、预应力工程：
混凝土达到设计强度时开始张拉，张拉采用千斤顶、张拉端和固定断均采用设计锚具，所用钢绞线采用Φj15.24钢绞线，具体按操作规程办理，张拉完后的钢绞线经划线24小时无滑丝现象，然后切割钢绞线进行压浆，压浆后进行封端，封端拆模后，经质检部门进行检查验收并入库存放。
经过验收合格后，入库的梁，方可运至工地进行架设。
需要进行静载试验的梁，由监理工程师抽查指定，由设计单位提供试验数据，在监理工程师的指导下进行试验。
4、预制梁的架设
预制梁架设采用导梁架设的方法，从向移位用轨道平车，横向就位用吊车就位其具体操作步聚为：
（1）填平路基达到设计标高。
（2）在路基上铺设轨道到预制梁堆放场。
（3）在轨道上拼装导梁。
（4）将导梁纵移到第一孔位置，墩帽高度不够时，在导梁上加牛腿或帽梁上木垛调平。
（5）在导梁上加铺设轨道，与路基轨道接上。
（6）用吊车将架设的预制梁吊上轨道平车，卷扬机牵引到导梁上。
（7）用吊车将导梁上的预制梁吊装就位，安装橡胶支座，完成吊装。Ⅱ、预应力砼连续箱梁的现浇施工
一、施工方法
1、地基处理
地基处理的方式根据箱梁的断面尺寸及支架的型式对地基的要求而决定，
支架的跨径大，对地基的要求就高，地基的处理形式就得加强，反之就可相对减弱。地基处理形式有①地基换填压实；②砼条形基础；③桩基础加砼横梁等。
地基处理时要做好地基的排水，防止雨水或砼浇注和养生过程中滴水对地基的影响。
2、支架
用于砼箱梁施工的支架主要有①用万能杆件进行拼装；②强力支柱与桁架，工字钢的组合体系；③贝雷片拼装；④轻型门式支架；⑤其它钢木混合结构。确定采用何类支架必须根据现有材料设备情况及工程特点。目前轻型门型支架应用较多。
支架的布置根据梁截面大小并通过计算确定以确保强度、刚度、稳定性满足要求，计算时除考虑梁体砼重量外，还需考虑模板及支架重量，施工荷载（人、料、机等），作用模板、支架上的风力，及其它可能产生的荷载（如雪荷载，保证设施荷载）等。
支架应根据技术规范的要求进行预压，以收集支架、地基的变形数据，作为设置预拱度的依据，预拱度设置时要考虑张拉上拱的影响。预拱度一般按二次抛物线设置。
支架的卸落设备可根据支架形式选择使用木楔、砂筒、千斤顶、U型顶托等，卸落设备尤其要注意有足够的强度。
3、模板
模板由底模、侧模及内模三个部分组成，一般预先分别制作成组件，在使用时再进行拼装，模板以钢模板为主，在齿板、堵头或棱角处采用木模板。
模板的椤木采用方钢、槽钢或方木组成，布置间距以75cm左右为宜，具体的布置需根据箱梁截面尺寸确立，并通过计算对模板的强度、刚度进行验算。
模板的支撑应该牢固，对于翼板或顶板采用框架式木支撑。对于一次性浇注砼的箱梁，内模框架由设置在底模板上的预制块支撑，预制块砼强度同梁体同标号。对于腹板模板，应根据腹板高度设置对拉性杆，对拉性杆宜采用塑料套管，以便拉杆取出，不得用气割将拉杆割断。箱梁砼是外露砼，要注意砼外观，各种接缝要紧密不漏浆，必要时在接缝间加密缝条。砼的脱模剂应采用清洁的机油、肥皂水或其它质量可靠的脱模剂，不得使用废机油。
在箱梁的顶板和模隔板上要根据施工需要设置人孔，以便将内模拆出。由于箱梁底，侧模板安装后，有钢筋、预应力筋，内模等多道工序，作业时间相对较长，往往等到浇注砼时，模板内有许多杂物，应采用空压机进行清理，并可在底模板的适当位置设备一块活动板，以便进行清理。
4、普通钢筋、预应力筋
在安装并调好底模及侧模后，开始底、腹板普通钢筋绑扎及预应力管道的预设，砼一次浇注时，在底、腹板钢筋及预应力管道完成后，安装内模，再绑扎顶板钢筋及预应力管道。砼二次浇注时，底、腹板钢筋及预应力管道完成后，浇注第一次砼，砼终凝后，再支内模顶板，绑扎顶板钢筋及预应力管道，进行砼的第二次浇注。
普通钢筋及预应力筋按规范的要求做好各种试验，并报请工程师批准，严格按设计图纸的要求布设，对于腹板钢筋一般根据其起吊能力，预先焊成钢筋骨架，吊装后再绑扎或焊接成型，钢筋绑扎、焊接要符合技术规范的要求。
预应力管道采用镀锌钢带制作，预应力管道的位置按设计要求准确布设，并采用每隔50 cm一道的定位筋进行固定，接头要平顺，外用胶布缠牢，在管道的高点设置排气孔。
锚垫板安装前，要检查锚垫板的几何尺寸是否符合设计要求，锚垫板要牢固的安装在模板上。要使垫板与孔道严格对中，并与孔道端部垂直，不得错位。锚下螺旋筋及加强钢筋要严格按图纸设置，嗽叭口与波纹管道要连接平顺，密封。对锚垫板上的压浆孔要妥善封堵，防止浇注砼时漏浆堵孔。
预应力筋的下料长度要通过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶长度及外露工作长度等因素，预应力筋的切割宜用砂轮锯切割，预应力筋编束时，应梳理顺直，绑扎牢固，防止相互缠绞，束成后，要统一编号、挂牌，按类堆放整齐，以备使用。
预应力筋穿束前要对孔道进行清理。钢束较短时，可采用人工从一端送入即可。如钢束较长时，可采用金属网套法，先用孔道内预留铅丝将牵引网套的钢丝绳牵入孔道，再用人工或慢卷扬机牵引钢束缓慢引进。
5、砼的浇注
箱梁施工前，应做砼的配合比设计及各种材料试验，并报请工程师批准，
并根据实际情况进行综合比较确定箱梁砼采用一次、两次或三次浇注。
箱梁砼砼方量较大，砼拌和宜采用拌和站拌和，或采用若干拌和机组成拌和机组进行拌和，运输采用砼罐车运输，砼泵车泵送入模，砼浇注前必要对拌和站、泵车等设备进行认真的检修，确保机况良好，必要时要备有应急设备，以防设备障碍造成砼浇注过程中断。
砼浇注时要安排好浇注顺序，其浇注速度要确保下层砼初凝前覆盖上层砼。一般为防止桥墩与支架发生沉降差而导致墩顶处梁体砼产生裂缝，应自跨中向两边墩台连续浇注。砼分次浇注时，第二次砼浇注时，应将接触面上第一次砼凿毛，清除浮浆。
砼的振捣采用插入式振捣器进行，振捣器移动间距不超过其作用半径的1.5倍，并插入下层砼5-10cm。对于每一个振动部位，必须振动到该部位砼密实为止，也不得超振。振捣时要避免振捣棒碰撞模板、钢筋，尤其是波纹管，不得用振捣器运送砼。对于锚下砼及预应力管道下的砼振捣要特别仔细，保证砼密实，由于该处钢筋密、空隙小，振捣棒一般要选用小直径的。
6、张拉
在进行张拉作业前，必须对千斤顶、油泵进行配套标定，并每隔一段时间进行一次校验。有几套张拉设备时，要进行编组，不同组号的设备不得混合。
当梁体砼强度达到设计规定的张拉强度（试压与梁体同条件养生的试件）时，方可进行张拉。
箱梁预应力的张拉采用双控，即以张拉力控制为主，以钢束的实际伸长量进行校核，实测伸长值与理论伸长值的误差不得超过规范要求，否则应停止张拉，分析原因，在查明原因并加以调整后，方可继续张拉。后张法预应力筋张拉时的理论伸长值为ΔL=PL/AyEg，P为预应力筋的平均张拉力，由于预应力筋张拉时，应先调整到初应力，再开始张拉和量测伸长值，实际伸长值为两部分组成，一是初应力至张拉控制应力部的实测伸长量，二是初应力时推算的伸长值，实际伸长值为两者之和。
张拉的程序按技术规范的要求进行，张拉过程中的断丝、滑丝不得超过规范或设计的规定，如超过应更换钢丝或采取其它工程师同意的补救措施。
张拉顺序按图纸要求进行，无明确规定时按分段、分批、对称的原则进行张
拉。
7、压浆、封锚
张拉完成后要尽快进行孔道压浆和封锚，压浆所用灰浆的强度、稠度、水灰比、泌水率、膨胀剂挤量按施工技术规范及试验标准中要求控制。一般宜采用525普通硅酸盐水泥，水灰比0.4—0.45，膨胀剂为铝粉，掺量为水泥重量的万分之一，铝粉需经脱脂处理。
压浆使用活塞式压浆泵缓慢均匀进行，压浆的最大压力一般为0.5—0.7Mpa，当孔道较长或输浆管较长时，压力可大些，反之可小些。每个孔道压浆到最大压力后，应有一定的稳定时间。压浆应使孔道另一端饱满和出浆。并使排气孔排出与规定稠度相同的水泥浓浆为止。
压浆完成后，应浆锚具周围冲洗干净并凿毛，设置钢筋网，浇注封锚砼。二、工艺流程
三、桥面系施工
桥面工程内容包括防水层铺装、排水防水系统、防撞护栏安装、伸缩缝安装等。
桥面工程的施工顺序为：浇筑空心板梁湿接缝砼、安装泄水管，浇护栏砼、绑桥面铺装钢筋、浇筑桥面砼、安装护栏、设置伸缩缝。
1、浇注湿接缝砼、安装泄水管，浇筑湿接缝砼时首先清除结合面上的浮皮，并用水冲洗干净，湿接缝内砼必须振捣密实。
2、护栏施工：在桥面上通过桥面中线测出护栏底座的外边缘，边缘应保持全桥平顺，保证桥面宽度。钢筋的绑扎焊接分段进行，拉线控制，模板采用滑移钢模，通过桥面进行加固，在浇筑砼前预埋好护栏支架埋件，并注意调平定位板。
护栏座在伸缩缝处断开，另外接要求设置一道温度伸缩缝。
3、桥面砼铺装施工：为使铺装层与梁体结合好，梁顶应在预制时拉毛，浇注湿接缝砼后再将桥面冲洗干净，绑扎钢筋用砼垫块把桥面钢筋垫起，安装泄水管，然后全桥面浇筑砼铺装层，用槽钢在桥面两侧立模进行防水铺装层浇筑，用真空吸水机组吸水，表面拉毛，以利与面层结合良好，伸缩缝按设计尺寸预留。
4、护栏安装：栏杆支架及栏杆要安装顺直，支架栏杆焊接牢固。
5、伸缩缝安装：伸缩缝材料、安装方法及技术要求严格按设计图及〈技术规范〉施工，并注意浇筑铺装层砼时留出伸缩缝安装槽口。
4po 指导老师：李立峰 专业：桥梁工程 班级：桥梁一班 姓名： * * * 学号： **********
一、计算资料 跨度与技术指标 标准跨径：L=25m 计算跨径：L0=24m 汽车荷载：公路一级 设计安全等级：二级 桥梁概况及一般截面 此计算为一预应力混凝土简支梁中梁的计算，不计入现浇带，其跨中与支点截面如图1-1所示，纵断面图如图1-2所示。 使用的材料及其容许应力 混凝土：C50，轴心抗压强度设计值m mm=22.4mmm ,抗拉强度设计值m mm= 1.83mmm，弹性模量m m=3.45×104mmm。 钢筋混凝土容重：γ=26kN/m3
钢筋：预应力钢束采用3束φ×7的钢绞线，抗拉强度标准值m mm=1860mmm，张拉控制应力σcon==1395MPa 截面面积：m m=3×140×7=2940mm2，孔道直径：77mm 预应力钢筋与管道的摩擦系数： 管道每米局部偏差对摩擦的影响系数：（1/m） 锚具变形、钢筋回缩和接缝压缩值： 开始点：6mm 结束点：6mm 纵向钢筋：采用φ16的HRB335级钢筋，底部配6根，间距为70mm，翼缘板配16根，间距为100mm。 施工方法 采用预制拼装法施工；主梁为预制预应力混凝土T梁，后张法工艺；预制梁混凝土立方体强度达到设计混凝土等级的85%，且龄期不少于7天后方可张拉预应力钢束；张拉时两端对称、均匀张拉（不超张拉），采用张拉力与引伸量双控。 钢束张拉顺序为：N2—N3—N1 二、计算模型 模型的建立 本计算为一单跨预应力混凝土简支T梁桥中梁模型（图2-1），其节点的布置如图2-2 所示。在计算活载作用时，横向分布系数取m=,并不沿纵向变化。在建立结构模型时，取计算跨径m0=24m，由于该结构比较简单，计算跨度只有24m，故增加单元不会导致计算量过大，大多数单元长度为1m。建立保证控制截面在单元的端部，以便于读取数据。 对于横隔板当作节点荷载加入计算模型，其所起到的横向联系作用已在横向分布系数中考虑。 每个节点对应的x坐标值如表2-1所示
一预应力混凝土连续梁桥 1.力学特点及适用范围 连续梁桥在结构重力和汽车荷载等恒、活载作用下，主梁受弯，跨中截面承受正弯矩，中间支点截面承受负弯矩，通常支点截面负弯矩比跨中截面正弯矩大。作为超静定结构，温度变化、混凝土收缩徐变、基础变位以及预加力等会使桥梁结构产生次内力。 由于预应力结构可以有效地避免混凝土开裂，能充分发挥高强材料的特性，促使结构轻型化，预应力混凝土连续梁桥具有比钢筋混凝土连续梁桥较大的跨越能力，加之它具有变形和缓、伸缩缝少、刚度大、行车平稳、超载能力大、养护简便等优点，所以在近代桥梁建筑中已得到越来越多的应用。 预应力混凝土连续梁桥适宜于修建跨径从30m到100多m的中等跨径和大跨径的桥梁。 2.立面布置 预应力混凝土连续梁桥的立面布置包括体系安排、桥跨布置、梁高选择等问题，可以设计成等跨或不等跨、等截面或变截面的结构形式（图1）。结构形式的选择要考虑结构受力合理性，同时还与施工方法密切相关。 a b a.不等跨不等截面连续梁 b. 等跨等截面连续梁 图1 连续梁立面布置 1．桥跨布置 根据连续梁的受力特点，大、中跨径的连续梁桥一般宜采用不等跨布置，但多于三跨的连续梁桥其中间跨一般采用等跨布置。当采用三跨或多跨的连续梁桥时，为使边跨与中跨的最大正弯矩接近相等，达到经济的目的，边跨取中跨的0.8倍为宜，当综合考虑施工和其他因素时，边跨一般取中跨的0.5～0.8倍。对于预应力混凝土连续梁桥宜取偏小值，以增加边跨刚度，减小活载弯矩的变化幅度，减少预应力筋的数量。若采用过小的边跨，会在边跨支座上产生拉力，需在桥台上设置拉力支座或压重。当受到桥址处地形、河床断面形式、通航（车）净空及地质条件等因素的限制，并且同时总长度受到制约时，可采用多孔小边跨与较大的中间跨相配合，跨径从中间向外递减，以使各跨内力峰值相差不大。 桥跨布置还与施工方法密切相关。长桥、选用顶推法施工或者简支—连续施工的桥梁，多采用等跨布置，这样做结构简单，统一模式。等跨布置的跨径大小
预应力砼连续箱梁施工工艺
第一章总则 1、为了保证工程安全质量，使项目管理达到效益最大化、规范标准化施工、避免不必要的重复工作，根据所建的项目和所接触的项目，编写本工艺。 2、本工艺为预应力砼连续箱梁施工工艺，主要包括：普通挂蓝悬浇施工工艺、箱梁节段预制施工工艺和步履式吊架悬拼施工工艺。 3、本工艺的编制按照项目工程施工的顺序：先墩顶箱梁块段（即0#块段）施工，接着在箱梁0#块段桥面上拼装挂蓝悬浇箱梁块段或拼装步履式吊架悬拼箱梁预制块段，并同时进行支架现浇段施工，最后灌注合拢段砼，经体系数转换后成桥。 4、预应力箱梁连续梁悬臂灌注或悬臂拼装法施工，在公路和铁路桥梁建设中得到广泛应用和较快发展，对原胶管制孔和预应力钢丝材料等本工艺只提到，未详细规定，如果需要可查找有关国家标准。 5、本工艺编写时，荷载及有关规定遵照《公路桥涵施工技术规范》并参照《铁路桥涵施工规范》和《铁路砼及砌体工程施工及验收规范》以及其他有关国家标准、部颁标准等条款。 6、本工艺编写时尽可能吸收现代科技的发展和创新成果，但由于视野所限，仍有不少缺憾之处。在确保制梁质量的前提下，应积极开展技术革新和科学试验活动，积极引进应用先进成熟的新技术、新工艺、新设备，以缩短施工工期，提高劳动生产率和经济效益。
第二章材料 第一节模板 1、模板必须保证必要的强度、刚度和稳定性，能可靠地承受施工过程中的各种荷载，保证箱梁各部分形状、尺寸，符合设计要求。 2、模板分块后结构合理、装拆方便，并充分考虑模板的适应性和周转率。 3、模板可采用符合设计要求的材料制作。钢材可采用现行国家标准《碳素结构钢》（GB700）中的标准，钢材模板的设计可按《公路桥涵钢结构及木结构设计规范》（JTJ025）的有关规定执行。 4、箱梁外模应采用定型钢模或大块高强度覆膜竹胶合模板，模板表面应光洁、无变形，接缝严密不漏浆，在同一结构中并应采用同一类别的脱模剂，脱模剂不得用废机柴油，也不得使用易粘在砼上或使砼变色的油料。 5、内模宜采用木模、钢模、钢木组合模，内模定位应准确、牢固，不得有错位、上浮、涨模等情况。 6、模板的浇度。外模不应超过模板两支点距离1/400，内模不得超过模板两支点距离1/250。 7、钢模板的面板变形应不超过1.5㎜。

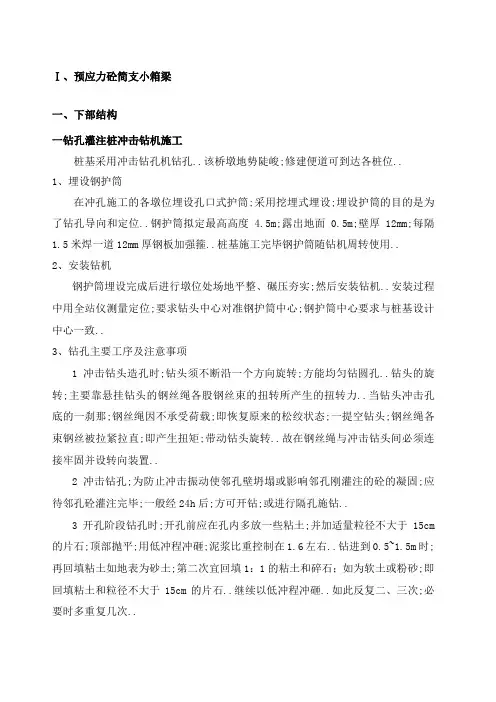

Ⅰ、预应力砼简支小箱梁 一、下部结构 （一）钻孔灌注桩（冲击钻机施工） 桩基采用冲击钻孔机钻孔。该桥墩地势陡峻，修建便道可到达各桩位。 1、埋设钢护筒 在冲孔施工的各墩位埋设孔口式护筒，采用挖埋式埋设，埋设护筒的目的是为了钻孔导向和定位。钢护筒拟定最高高度4.5m，露出地面0.5m，壁厚12mm，每隔1.5米焊一道12mm厚钢板加强箍。桩基施工完毕钢护筒随钻机周转使用。 2、安装钻机 钢护筒埋设完成后进行墩位处场地平整、碾压夯实，然后安装钻机。安装过程中用全站仪测量定位，要求钻头中心对准钢护筒中心，钢护筒中心要求与桩基设计中心一致。 3、钻孔主要工序及注意事项 （1）冲击钻头造孔时，钻头须不断沿一个方向旋转，方能均匀钻圆孔。钻头的旋转，主要靠悬挂钻头的钢丝绳各股钢丝束的扭转所产生的扭转力。当钻头冲击孔底的一刹那，钢丝绳因不承受荷载，即恢复原来的松绞状态，一提空钻头，钢丝绳各束钢丝被拉紧拉直，即产生扭矩，带动钻头旋转。故在钢丝绳与冲击钻头间必须连接牢固并设转向装置。 （2）冲击钻孔，为防止冲击振动使邻孔壁坍塌或影响邻孔刚灌注的砼的凝固，应待邻孔砼灌注完毕，一般经24h后，方可开钻，或进行隔孔施钻。 （3）开孔阶段钻孔时，开孔前应在孔内多放一些粘土，并加适量粒径不大于15cm的片石，顶部抛平，用低冲程冲砸，泥浆比重控制在1.6左右。钻进到0.5~1.5m时，再回填粘土（如地表为砂土，第二次宜回填1：1的粘土和碎石；如为软土或粉砂，即回填粘土和粒径不大于15cm的片石。）继续以低冲程冲砸。如此反复二、三次，必要时多重复几次。 （4）冲孔过程如发现有失水现象，护筒内水位缓慢下降，应补水投粘土。如泥浆太稠，进尺缓慢时，应抽碴换浆。开孔时为了使钻碴泥浆尽量挤入孔壁，
