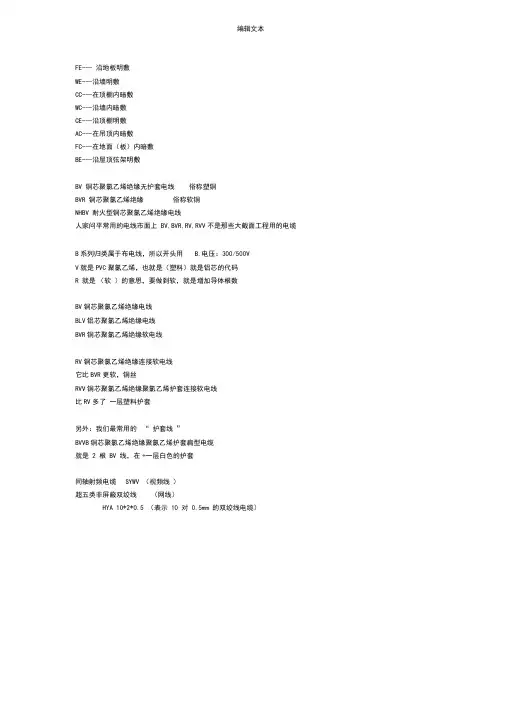

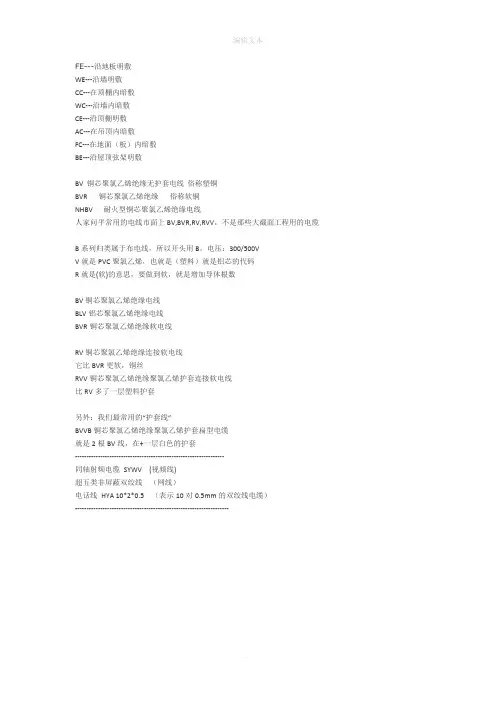

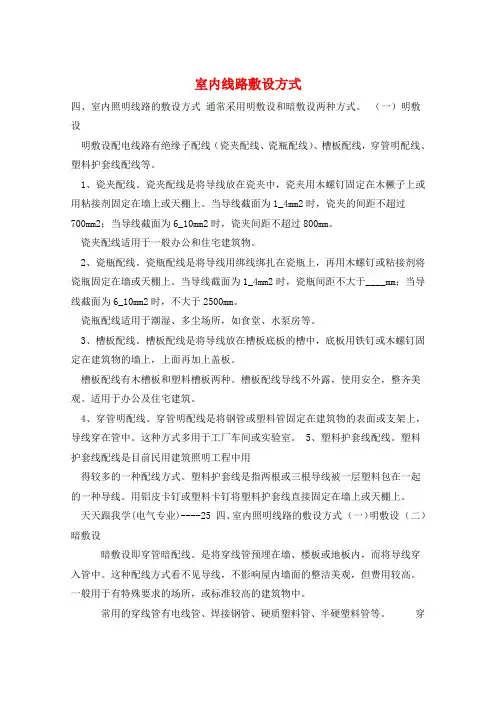

FE---沿地板明敷
WE---沿墙明敷
CC---在顶棚内暗敷
WC---沿墙内暗敷
CE---沿顶棚明敷
AC---在吊顶内暗敷
FC---在地面（板）内暗敷
BE---沿屋顶弦架明敷
BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜
BVR 铜芯聚氯乙烯绝缘俗称软铜
NHBV 耐火型铜芯聚氯乙烯绝缘电线
人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆
B系列归类属于布电线，所以开头用B，电压：300/500V
V就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码
R就是(软)的意思，要做到软，就是增加导体根数
BV铜芯聚氯乙烯绝缘电线
BLV铝芯聚氯乙烯绝缘电线
BVR铜芯聚氯乙烯绝缘软电线
RV铜芯聚氯乙烯绝缘连接软电线
它比BVR更软，铜丝
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线
比RV多了一层塑料护套
另外：我们最常用的“护套线”
BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
就是2根BV线，在+一层白色的护套
-----------------------------------------------------------------
同轴射频电缆SYWV (视频线)
超五类非屏蔽双绞线（网线）
电话线HYA 10*2*0.5（表示10对0.5mm的双绞线电缆）
-------------------------------------------------------------------

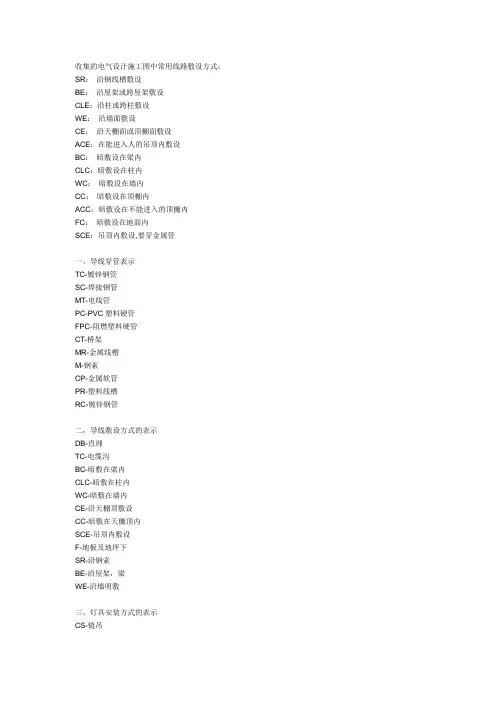

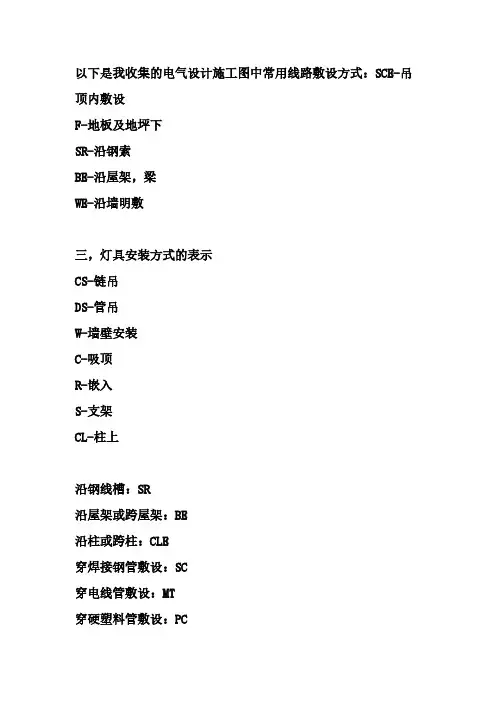

收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
HSM8-63C/3P
DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关
TC ; MT 电线管
SC 焊接钢管
RC 水煤气管）
FPC 聚氯乙烯半硬质电线管
PC 聚氯乙烯硬质电线管
KPC 聚氯乙烯波纹电线管
GXC 金属线槽
VXC 塑料线槽
DG 电线管
G 厚电线管
GG 水煤气管
BYG 难燃型聚氯乙烯半硬质电线管
KRG 聚氯乙烯可挠管
VG 聚氯乙烯硬质电线管
线路敷设方式标注
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：F
SC--焊接钢管
MT--电线管（还看见用TC--标注为电线管的）
RC--镀锌管（水煤管）
PC--塑硬管
FPC--阻燃塑硬管
明敷的线路穿KBG管可以，暗敷的线路最好穿SC钢管
水煤气钢管就是镀锌钢管
焊接钢管就是厚壁电线管
电线管通常仅指薄壁电线管水煤气钢管就是镀锌钢管（RC）
焊接钢管就是厚壁电线管（SC）
电线管通常仅指薄壁电线管（TC）常用金属配电管按管壁厚度可分为水煤气钢管，厚电线管，薄电
线管。
钢管按其断面有无焊缝分为无缝钢管和焊接钢管。无缝钢管又可根据生产方式不同分为热轧管和冷拔管；而焊接钢管根据不同的制造方法分为水煤气管和卷焊管，水煤气管按表面有无镀锌层分为黑铁管和
镀锌管（即白铁管）。
按种类分：水煤气管、电线管（薄、厚），这三类都有镀锌和不镀锌的管子。而这三类管子都属于
焊接钢管
明敷或暗敷于干燥场所的金属管布线应采用管壁厚度不小于1．5mm的电线管。直接埋于素土内的金属管
布线，应采用水煤气钢管。
PC：穿硬塑料管敷设（Run in rigid PVC conduit）
FPC：穿阻燃半硬聚氯乙稀管敷设（Run in flame retardant semifexible PVC conduit）
FPC是阻燃半硬的聚氯乙烯管
PVC是刚性阻燃管
管路敷设标注方法
sc：焊接钢管
tc：电线管薄钢管
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设
AC：吊顶内敷设ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
wc：暗敷设在墙内
WE：沿墙明敷设
FC：预埋在地面内
cc：暗敷设在顶板内
线路敷设方式代号PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
图中线缆敷设编号：FPC：线缆穿PVC管敷设；SC:线缆穿钢管敷设；FC：暗敷设在地面内；WC：暗敷设在墙内；CE：沿天棚面或顶板面敷设；CC：暗敷设在顶板内；ACC：暗敷设在不能进人的吊顶
内；SCE:在吊顶内敷设。
FE---沿地板明敷 WE---沿墙明敷 CC---在顶棚内暗敷 WC---沿墙内暗敷 CE---沿顶棚明敷 AC---在吊顶内暗敷 FC---在地面（板）内暗敷 BE---沿屋顶弦架明敷 BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜 BVR 铜芯聚氯乙烯绝缘俗称软铜 NHBV 耐火型铜芯聚氯乙烯绝缘电线 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套 ----------------------------------------------------------------- 同轴射频电缆SYWV (视频线) 超五类非屏蔽双绞线（网线） 电话线HYA 10*2*0.5（表示10对0.5mm的双绞线电缆） -------------------------------------------------------------------
收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷
. 线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式
B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法： 灯具吸顶安装标注方法： 其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W
e--灯泡安装高度，m f--安装方式 L--光源种类，白炽灯或荧光灯 在电气系统图上，常看到有BV -2x4 FEC20 CC.WC等标志图样。其中FEC20 CC.WC中的FEC是半硬质塑料管 CC.WC CC--顶板内暗敷WC--墙内暗敷 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管
“电气线路敷设”的相关消防规定 一、法律依据：《消防法》 案由：电器产品的安装（使用）不符合规定 电器线路的设计（敷设）不符合规定 违反条款：第二十七条电器产品、燃气用具的产品标准，应当符合消防安全的要求。 电器产品、燃气用具的安装、使用及其线路、敷设、维护保养、检测，必须符合消防技术标准和管理规定。 处罚条款：第六十六条电器产品、燃气用具的安装、使用及其线路、管路的设计、敷设、维护保养、检测不符合消防技术标准和管理规定的，责令限期改正；逾期不改正的，责令停止使用，可以并处一千元以上五千元以下罚款。 二、引用标准规定 （一）《建筑设计防火规范》（GB50016-2006） 11.1.6 消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定： 1 暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm。明敷时（包括敷设在吊顶内），应穿金属管或封闭式金属线槽，并应采取防火保护措施； 2 当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施； 3 当采用矿物绝缘类不燃性电缆时，可直接明敷； 4 宜与其它配电线路分开敷设；当敷设在同一井沟内时，宜分别布置在井沟的两侧。 11.2.2 电力电缆不应和输送甲、乙、丙类液体管道、可燃气体管道、热力管道敷设在同一管沟内。
配电线路不得穿越通风管道内腔或敷设在通风管道外壁上，穿金属管保护的配电线路可紧贴通风管道外壁敷设。 11.2.3 配电线路敷设在有可燃物的闷顶内时，应采取穿金属管等防火保护措施；敷设在有可燃物的吊顶内时，宜采取穿金属管、采用封闭式金属线槽或难燃材料的塑料管等防火保护措施。 11.2.4 开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火保护措施。 卤钨灯和额定功率不小于100W 的白炽灯泡的吸顶灯、槽灯、嵌入式灯，其引入线应采用瓷管、矿棉等不燃材料作隔热保护。 超过60W 的白炽灯、卤钨灯、高压钠灯、金属卤灯光源、荧光高压汞灯（包括电感镇流器）等不应直接安装在可燃装修材料或可燃构件上。 11.2.5 可燃材料仓库内宜使用低温照明灯具，并应对灯具的发热部件采取隔热等防火保护措施；不应设置卤钨灯等高温照明灯具。配电箱及开关宜设置在仓库外。 11.4.4 消防控制室的设置应符合下列规定： 3 严禁与消防控制室无关的电气线路和管路穿过； （二）《高层民用建筑设计防火规范》（GB50045-95，2005年版） 9.1.4 消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定： 9.1.4.1 暗敷设时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm；明敷设时，应穿有防火保护的金属管或有防火保护的封闭式金属线槽； 9.1.4.2 当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施； 9.1.4.3 当采用矿物绝缘类不燃性电缆时，可直接敷设； 9.1.4.4 宜与其它配电线路分开敷设；当敷设在同一井沟内时，
电气设计施工图中常用线路敷设方式 SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内W C：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管。 一，导线穿管表示： SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管C T-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀 锌钢管。 二、导线敷设方式的表示： DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷 在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F -地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷。 三、灯具安装方式的表示： CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚
氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P、DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/ 3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下
常用线路敷设方式： SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索
BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE 地板或地面下敷设：FC

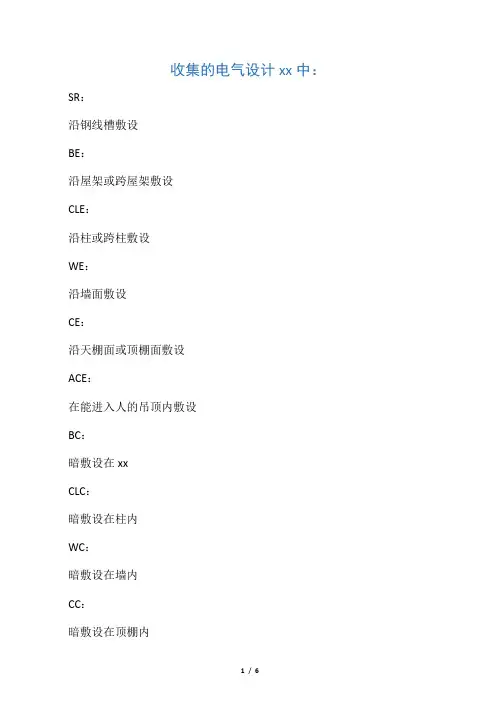

收集的电气设计xx中：SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE： 沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE： 在能进入人的吊顶内敷设 BC： 暗敷设在xx CLC： 暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内
