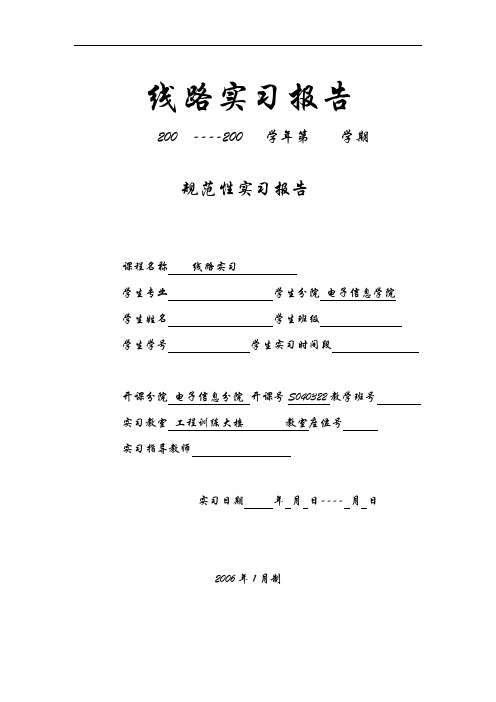

小学期电子线路实习200 ----200 学年第学期
规范性实习报告
课程名称电子线路实习
学生专业学生分院
学生姓名学生班级
学生学号学生实习时间段
开课分院电子信息学院开课号S040307教学班号
实习教室工程训练大楼教室座位号
实习指导教师
实习日期年月日---- 月日
2006年1月制
电子线路实习教学大纲
开课分院：电子信息学院开课教研室（实验室）：实验中心
课程编号：S040307 总学时：小学期34学时学分：1
面向专业：机电学院、自动化学院、计算机学院、通信学院
一、目的与任务
电子线路实习是我校工科类专业的一门实践环节的必修课。参加实习的学生每学年近980人左右。电子线路实习其重要的特点就是培养学生实践动手能力和创新精神，通过学生的实践操作，提高学生综合素质及应用所学理论知识解决实际问题的能力。
二、内容要求
《1》电子元器件的认识。
《2》电子节能灯protel印制电路板的设计与制作。要求学生使用计算机，在掌握电路原理的基础上，根据原理图掌握电脑制图的方法
《3》MF50型指针式万用表的安装与调试。要求掌握电路原理，看懂电路走线，掌握用色环识别电阻的阻值，学会使用万用表。
《4》无极调光台灯的安装与调试。要求学生掌握好原理图，并能找出原理图中出现的错误。
《5》带3V电源的小型充电器的安装。要求学生掌握并审查原理图。
《6》2.1有源音响的安装与调试。
《7》16个课程实验，由学生自己选择。
《8》根据实习内容掌握常用仪器的使用方法。
三、实习方式
实习方式有两种：第一种，小学期停课实习。第二种，开放性电子线路实习，其模式是选题、预习、操作、考核。
四、时间安排
小学期停课实习安排两周，学时数33
五、先修课程和环节
应有电工电路基础，模拟电路基础。
六、考核方式与成绩评定
小学期根据年级、专业的不同，必须完成《1》《2》或《1》《3》或《1》《6》两个实习项目。
开放性电子线路实习必做项目为：《2》、《3》、《6》。
选做项目为：《4》、《5》、《7》。
要求掌握和了解《1》、《8》。
成绩评定采用：平时成绩（操作过程）+作业+实习报告+考试=总评
成绩比例分配：平时成绩（操作过程）50%+作业25%+实习报告15%+考试10%=总评100%
七、教材和参考书目
《电子线路实习网络教学课件》----详见学校主页之《网上教学》
《电子线路实习指导教程》
执笔人徐敏
2003年3月
小学期电子线路实习实习程序
按实验室安排的时间段进行本课程的实习，在实习过程中，要求学生在自己操作的时间段必须到课。
说明：
（1）在实习项目中，我们将根据不同专业、年级的学生，在教学大纲的几项实习内容里，对大一下的学生规定《1》和《2》为必做。对大二上的实习学生规定《1》和《3》或《1》和《6》为必做，其他项为选做。
（2）实习学生按教学班号在各实验室进行实习操作，要求严格遵守整个实习过程，能独立完成实验内容，因生病或其他事宜没有来实习的学生，要向各实验老师递交请假条。（3）要求实习学生安排好各组每天实习结束后的清理教室的学生名单。
小学期实习学生守则
学生做图时
按教学班号进实验室，首先签到→完成实验内容→清理好自己的桌面→打扫好教室。
学生操作时
在教师处领工具（由组长领取各组的使用工具）→使用电烙铁（用时再插上电源）要注意安全，不用时将烙铁插在烙铁架中→完成实验内容（在实验室里要求①离开实验桌时将使用的电烙铁从电源上拔下，以免电烙铁长期通电，而烧毁烙铁头。②把自己的东西整理好，不要遗忘在实验室）→下课归还自己所领用的工具（若丢失要进行赔偿，由组长统一收回）→清理桌子，打扫教室卫生。
在实习过程中
1、进入实验室要在所在实验室教室处签到。
2、按座位号做好，登记好座位号，将元器件皿号记录在实习报告本上，要求固定自己的座位和教室。
3、焊接时领取工具在各自教室教师处领取，由组长统一负责管理，下课后交与指导教师。
4、焊接时首先检查电烙铁头子的好坏，不好的将其换下，焊接时要注意安全，避免很热的烙铁烫到自己或同学，下课将烙铁从电源上拔下。
5、操作中丢失元件就在各实验室的《元件丢失记录本子》上登记，由教师负责拿取，并按要求做一定的赔偿。
6、实习中保管好自己桌面元件盒里的器件，不得随意将器件丢失，并爱护实验室所有的仪器。认真及时完成实习内容。
7、认真做好每次实习课老师布置的作业，按要求及时将作业交到指导教师处。
8、认真独立的完成实习内容，做好复习迎接考试。
电子线路实习基地
2006年1月
第一部分电子元器件的认识
要求掌握的知识点认识常用的电子元件，了解其元件的性能和基本参数，掌握500指针式万用表和数字式万用表的使用方法，学会测量和检测常用元件。
课堂作业计划课时 9 学时
课后作业计划课时 2 学时
1.在使用电阻器与电容器时，要注意哪些主要质量参数？
2．有些小功率的电源电路中，常采用电容器并联一个电阻器作降压电路，试说明电容器与电阻器各有什么作用？
3．常用的电感线圈有哪些？应注意哪些使用知识？
4．变压器怎样变换电压、电流、阻抗？
5．用万用表R×100档和R×1k档测量同一个二极管的正向电阻时，发现用R×1k档测得阻值比用R×100档测得的阻值大，为什么？
6．有二个稳压管，一个二极管稳压值为8V，另一个稳压值为7.5V，试把这两只管子串联，总稳压值是多少？若把这两只管子并联时，稳压值又该是多少？
7．在三极管放大电路中，选择晶体三极管要注意哪些技术参数？
8．单向晶闸管与双向晶闸管的伏安特性曲线有什么不同特点？如何用万用表判断它们的电极及质量的好坏？
9．如何测定电磁继电器的吸和电压、吸和电流、释放电压、释放电流？
10．半导体集成电路应用中应注意些什么？
第二部分电子线路实习报告
报告一：电子节能灯protel印制电路板的设计与制作（对大一下和大二上）
1.简述印制电路板的基本结构以及各个层面的作用。3% 得分
2.自动布线在线路上的主要缺点是什么？3% 得分
3.荧光灯的主要特性是什么？2% 得分
4.电子节能荧光灯节能主要在哪些方面？2% 得分
5.怎样检查灯管的好坏？2% 得分
6.简述电子节能镇流器逆变电路的基本类型？5% 得分
7.电子节能镇流电路中为什么要加电流谐波和功率因素电路，其关系体现在哪？3% 得分
8.如果加电压超出70V以上，还没有电流，说明故障基本出在哪里？3% 得分
9.在测量调压的过程中，电压很小，但电流瞬间很大，烧毁保险丝，故障一般出在哪里？
3% 得分
10.电子节能灯为什么会出现一闪一闪的现象，主要是什么器件引起的？3% 得分
11.分析装配调试过程中出现故障的原因及故障排除方法。3% 得分
12.简述安装各器件的基本要求及测试指标中的各名称解释。3% 得分
节能灯的指标检测数据5% 得分
220V时电子节能灯的输入特性参数
印制板电路的设计图纸（贴图处）60% 得分
---------------------------------------------------------------------------------------------------------------------
报告二：MF50型指针式万用表（对大二上）
1.指针式万用表与数字式万用表的最主要区别有哪些？3% 得分
2.MF50型指针式万用表表头灵敏度是多少？表头可以扩展到灵敏度为多少？5% 得分
3.直流电压测量电路的接入点是多少？5% 得分
4.计算直流电流分流电阻的阻值？6% 得分
5.计算直流电压分流电阻的阻值？6% 得分
6.分析装配过程中出现的故障和引起误差的原因？6% 得分
7.在MF50型指针式万用表调试过程中首先要调试什么？怎样调试？6% 得分
8.用不同色笔在电路原理图上画出直流电流电路走向、直流电压电流走向、交流电压电流
走向和电阻的电流走向。20% 得分
万用表检测数据40% 得分
MF50型指针式万用表检测表
第1次测试第2次测试检测量限指示值仪器标准值相对误差检测量限指示值仪器标准值相对误差
直
流
电
流
100 μA
2.5 mA
25 mA
250 mA
2.5A
直
流
电
压
2.5V
10 V
50 V
250 V
1000 V
交
流
电
压
10 V
50 V
250 V
1000 V
电
阻
R×1
R×10
R×100
R×1k
报告三：有源音响电路制作（对大二上）
1.有源音箱内置音频放大器的技术指标有哪些？10%
1.参照原理图，列出有源音箱的元器件表,并写出各元件的参数选择。10% 3. 简述
2.1有源音响各电路工作原理及各个电子元器件的作用20%
4. 组装的2.1有源音响中的第13根跳线在电路中为什么不直接短路线到输出地，说明其接地方式。15%
5. 写出你组装的2.1有源音响中的13根跳线在电路中的位置（从---到---）10%
6. 有源音箱调试过程中出现的完全无声主要是什么原因造成的？15%
7. 怎样检测电位器的好坏？10%
8. 电子元器件的最基本焊接工艺是什么？焊接方式有几种？10%
第三部分总结
1.对小学期的电子线路实习过程做出总结
2.提出你的建议
2006级广电工程《线性电子线路》作业题【一】 一、填空题： 1、二极管的最重要特性是______ ，反映反向特性的参数是______电压。 2、测得工作在放大电路中的三极管三个电极的电位分别为V1=6V，V2=11.3V，V3=12V，则该三极管的管型为，所用材料为，管脚1为极，管脚2为极，管脚3为极。 3、PN结加正向电压或正向偏置，外电场与自建场方向,阻挡层，ＰＮ结处于状态, 它所呈现出的正向电阻值。 4、负反馈放大器有较高的工作稳定性，其程度取决于放大器的。如果电路引入电压串联负反馈，则电路有的输入阻抗和较稳定的。适合于信号源的放大。若要求电路输出电流稳定或输出电阻大，应引入负反馈。 5、差动放大器对有较强的放大能力，对有较强的抑制能力，其抑制能力重要取决于电路的。 6、放大器由于存在着和的影响，使工作频率升高时，增益下降，并且相角加大。 7、在本征硅(或锗)中掺入少量的元素，如磷、砷、锑等，就得到N型半导体，其多子是，少子是。在本征硅(或锗)中掺入少量的三价元素，如硼、铝、铟等，就得到型半导体，其多子是，少子是。 8、在三极管放大器中，当输入电流一定时，静态工作点设置太低将产生失真，静态工作点设置太高将产生失真。 9、某放大器的f L为10HZ，f H为500HZ，其BW为，f L称为，f H称为。 10、放大器常用的耦合方式有、和三种形式。 11、在常温下，二极管的死区电压硅管为V，锗管为V。导通后，在教大电流下的正向压降硅管为V，锗管为V。 12、设稳压管D Z1和D Z2的稳定电压分别为6V和9V，正向压降为0.7V，把它们串联相接可得种稳压值，分别为；把它们并联可得种稳压值，分别为。 13、衡量晶体管放大能力的参数是，晶体管的极限参数是，，。 14、在差动放大器中，差模信号是指及的两个输入信号；而共模信号是指及的两个输入信号。 15、理想运放条件是。 二、分析题： 1.如图电路(1),当Vi1和Vi2为0V或5V时，求Vi1和Vi2的值不同组合 的情况下，输出电压Vo的值。设二极管是理想的。 2.如图电路(2)为差动放大器单端化电路，分析电路差模输入和共模输入 时的输出电压V。 Vcc(5V) V CC R3 R C C T3V O Vi1 V0 + T1 T2+ V i1V i2 Vi2 - - EE 图(1) 图(2) 三、判断题：如图(3)、图(4)、图(5)、图（6）、图（7）电路，判断电路的反馈极 性及反馈类型。 V CC V CC R1R2 R1R3 R3 R V i V0V i V0 R4R4 (图3) (图4) 2 R1 － V0 ＋ R3 + 页脚内容7
