摘要
本设计为双向四车道，设计行车时速100公里，路线全长为2720.231m，路基宽度为26m，行车道宽度为4×3.75m，其中规划远景设计年限为20年。设计内容包括道路技术等级与技术标准论证、道路方案设计、指定路段技术设计等。
选线与定线是根据交通量确定道路等级，在地形图上确定三条备选路线，通过三个方案主要指标进行比选，确定最优方案。平面设计按照书中要求选定路线的各种技术指标，计算平曲线参数，确定线形。纵断面设计主要考虑纵坡在满足书中和规范上各规定的情况下，尽量使填挖趋于平衡，利于排水和行车舒适，计算竖曲线要素。横断面设计中考虑排水和行车安全稳定等因素确定道路的横断面形式。路基设计主要进行确定压实标准、路基高度、边坡形状、坡度、路基排水等设计。公路边坡防护采用合理设计坡比，设置浆砌片石护面墙、喷浆护坡、挡土墙等进行加固，水土流失防治效果较好。公路沿线设置了完善的排水系统，如边沟、排水沟、截水沟等，将地表径流引入自然溪沟或通过涵洞排出。路面采用沥青路面设计，三层体系。
本设计使用了纬地道路设计软件出图，效率高，避免了人力资源的浪费。
关键词：沥青路面；路线；横断面；纵断面；挡土墙。
Abstract
This design is four-lane two-way , design traffic speed of 100 km, the road length 2720.231m, sub grade width of 26m, the carriageway width of 4 × 3.75m, among them plan to design service life as 20 years in distant view. Design the content and include the industrial grade of the road and proof, road conceptual design, appointing the technical design of highway section and special topic to be designed of the technical standard.
Route selection and alignment determined in accordance with the road traffic levels, the topographic map to determine the three alternative routes, through three main indicators of the program than the election, determine the best option.Graphic design requirements in accordance with the selected book line of technical indicators, calculate flat curve parameters, determine the linear; Profile Design major consideration longitudinal and specification to meet the provisions of the book where, as far as possible so that tends to balance cut and fill, drainage and road comfort conducive to calculate vertical curve elements. Cross-sectional design of the drainage and road security and stability into account such factors determine the form of road cross-section. Foundation primarily designed to determine the compaction standards, embankment height, slope shape, slope, embankment and drainage design. Highway Slope Protection reasonable than the slope design, made of mortar and stones set retaining wall, spray Pitching and reinforce retaining walls, Control soil erosion better. The road has along the route established the perfect drainage system, like side ditches, drains, ditches closed, and so on，to the introduction of surface runoff or through natural Gully discharge culvert. Pavement used asphalt pavement design, the three-tier system.
This design used Hint road design software to leave the chart, high efficiency, avoiding the waste of human resources
Keywords:Asphalt Pavement; Line; Cross section; Vertical section; Retaining walls.
目录
0 绪论 (1)
1 工程概况 (1)
1.1 地质气候条件及材料 (1)
1.2 设计原始资料 (1)
2道路路线设计 (2)
2.1 道路方案设计 (3)
2.2 指定路段技术设计 (3)
3路基结构设计 (9)
3.1 横断面设计 (9)
3.2 路基边坡坡度 (10)
3.3 挖填结合路堤 (10)
3.4 路基防护结构物设计 (10)
3.5 挡土墙设计 (11)
3.6 土石方调配 (17)
4路面结构设计 (17)
4.1 确定自然区划和路基潮湿类型及土基回弹模量 (17)
4.2 交通量、轴载分析 (18)
4.3 选择路面结构形式 (20)
4.4 按容许弯沉计算路面厚度 (20)
4.5 验算沥青混凝土面层底面的弯拉应力 (21)
4.6 验算石灰粉煤灰碎砾石基层底面弯拉应力 (22)
5 综合排水设计 (24)
5.1 边沟 (24)
5.2 截水沟 (25)
5.3 排水沟 (27)
6 技术经济分析 (27)
7总结 (27)
鸣谢 (28)
参考文献 (29)
附件1：直线曲线及转角表
附件2：逐桩坐标表
附件3：路基设计表
附件4：路基土石方数量表
附件5：路基超高加宽表
万开高速公路施工图设计
学生：指导教师：
0 绪论
高速公路能够提高车速，使车辆快速流通，缩短物资交流周期，使人民群众生活、工作快速、高效、便利，同时也是一个国家综合实力的体现。
由于国民经济的发展和路网完善的需求，高速公路逐步进入山区。高速公路由于其线形指标高，工程艰巨，投资巨大，对自然环境的破坏也非常严重。随着环境保护理念的日益深入人心，对于山区高速公路的勘察设计、施工运营等方面的环保要求也越来越高。山区公路环境载体主要是自然环境，也是地质环境。一般山区地形地质条件复杂，地质环境脆弱，地质灾害多发，高速公路的建设难免会出现挖坡、填沟、打洞（隧道），对地质环境造成严重破坏，处理不好还会诱发和加剧各种地质灾害，增加公路建设投资，影响工期，甚至给运营阶段带来严重的安全隐患。因此山区高速公路的环保主要是地质环境的保护和地质灾害的防治。
本设计着重以山区高速公路的景观设计为主线，落实公路建设中的可持续发展战略，突出体现山区公路的环境保护工作。
1工程概况
万开高速公路起于开县新县城，止于万州李家坪，是通往重庆东北部地区、连接开县、城口及四川东部等地区的重要通道，全线长29.3公里，设计为全封闭、全立交、全部控制出入，双向4车道。它西接正在建设中的万宜高速公路，经云阳、巫山直达湖北宜昌；东过开县经城口北上陕西，比原开县至万州公路里程缩短了近29公里。万开高速公路通车后，开县到重庆将不再绕道四川开江，而改走万开高速至万州李家坪，经渝宜高速直达重庆，全程270公里，车程将缩短为3小时左右。它的顺利建成，将极大地拉近万州至开县的距离，拓展万州与渝、川、陕边区经济圈的连接，充实万州水陆空立体交通网络骨架。
。
1.1 地质气候条件及材料
按照《公路自然区划图》（JTJ 003-86），本设计属于Ⅲ3区。沿线地形复杂，高差起伏大，路线布设主要受纵坡控制。该地属温带大陆气候。
本项目区主要处于山岭重丘陵区及山间，需路基填料，及开挖方纵向调配为主，不足部分就近设取土坑解决。路基设计保证路床处于干燥状态，土质为低液限粘土。
1.2 设计原始资料

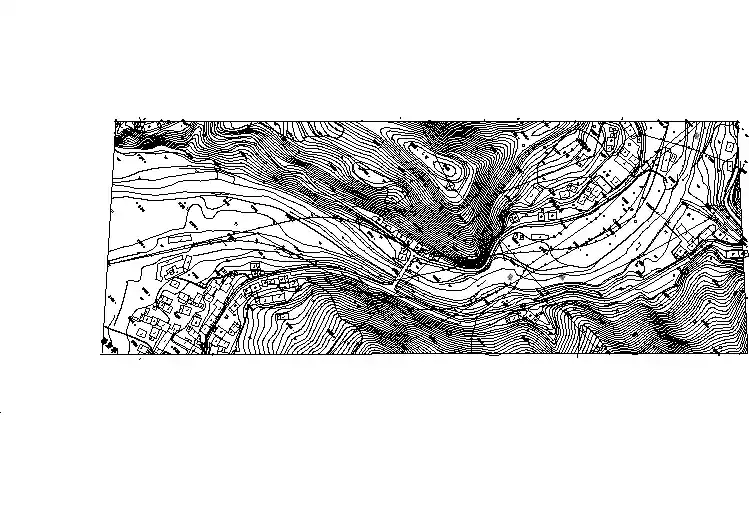

（1）本段公路沿线1/2000地形图一份。
（2）设计任务书一份。
（3）规划远景设计年限为20年。交通量计算资料：
表1-1 预测交通量表（Pcu/d）
2道路路线设计
交通量计算资料：
表2-1交通量计算表
根据资料：年平均增长率=5.56%，设计年限平均日交通量：
N d=N o(1+r)n-1=12586(1+5.56%)19=35186.5(辆/日)，根据规范年平均日交通量在25000-55000（辆/日）可确定为高速路。
确定道路技术指标
该地区位于山岭区，根据《公路工程技术标准》（JTG B01-2003）确定道路技术指标如下表：
表2-2主要技术指标表
注：主要执行的标准和规范如下：
《公路工程技术标准》（JTG B01-2003）；《公路路线设计规范》（JTG D20-2006）；《公路路基设计规范》（JTG D30-2004）；《公路沥青路面设计规范》（JTJ 014-97）；《公路排水设计规范》（JTJ 018-96）等。2.1 道路方案设计
公路工程是一项系统工程，是路线、路基、路面、防护排水、桥涵、隧道、交叉工程、沿线设施、水文、地质、环境保护、水土保持、施工环境、养护等多专业为一体的综合体系，公路设计应综合处理好各专业的关系，合理掌握公路的建设规模与技术标准及全线技术指标的总体运用，注重平、纵、横三个方面组合而成的立体线形，尽力做到线形连续、视线良好，与沿线自然环境、地形、地物、不良地质、规划、文物、军事等设施总体协调适应，减少拆迁、少占耕地，充分论证环境敏感点及水土保持工作。应事先考虑好取弃地的位置，采取积极有效的治理防护措施，将环境保护、水土保持工作与公路设计紧密结合。
2.2 指定路段技术设计
2.2.1 路线设计路线平面设计定导向线
a. 定导向线
(1) 在大比例尺地形图上，仔细研究路线布局阶段选定的控制点的地形，在选线的时候尽量避免这些点。还有图形上的地质情况，选择有利的地形，如平缓、顺直的山坡，开阔的侧沟，利于回头的地点等，拟定路线各种可能的走法。
(2) 根据等高线的距离h=2m及选用的平均纵坡i均（5.0%-5.5%视地形的曲折程度而定）。在本设计中取5.0%，根据式a=h/i均计算出等高线之间的平均a=2cm，然后用圆规量取a=2cm的距离（与比例尺地形图相同）。从起点开始按拟定走法在等高线上依次截取a，b，c等点，如最后一点位置和标高均接近另一固定点时，说明此方案成立，否则，修改走法或调整i均重试方案直至路线符合要求。
(3) 连接各点，分析研究形成的折线在利用地形和避让地物，以及工程艰巨情况，选择应该穿过或避让的中间点作为控制点。
b. 修正导线
平面试线导向线是一条折线，还应该根据技术标准的要求综合坡度变化情况，确定必须通过的点，做修正导向线。然后用以点连接，以线穿点的方法定出平面设线，反复设线最后定出交点。为了使路线更为经济合理，而当地的地形条件很复杂，因此在平面试线的基础上附加敷设曲线或是隧道，确定中桩位置。做出纵、横断面，然后在横断面上用透明模板确定路基中线的最佳位置。连接这些点，做出二次导线，再进一步根据二次导向线对路线局部进行修改，最后定出线位。
本段道路设计涉及季节性问题，通过对地形图的地形地势分析，决定根据清晰的山脉水系来确定山区公路走向。河谷地形就狭小，地质条件好，填挖方及其它工程量也不大。但同时要考虑到越岭线的布线要点，主要问题是克服高差，布线时，应以纵面为主导安排路线，结合平面线形和路基的横向布置进行。穿过垭口时，在可能通过的垭口中根据其标高、位置、两侧地形、地质条件和气候条件反复比较确定。路线过岭时采用隧道通过，如挖方高度超过
20米以上时，也考虑隧道。通过地形对特点的考虑，在选线位置的附近有水库，这就需要考虑泄洪，需架桥。这些问题往往是相互影响的，紧密联系在一起的，选线是要抓住主要矛盾，结合路线的性质，等级标准，因地制宜去解决。 2.2.2 平面线形设计
平面线形要素组合，是对修正后的导向线依次在各交点进行局部平曲线设计。基本线形按“直线—回旋线—圆曲线—回旋线—直线”的顺序组合。本设计均采用此种组合类型。基本型中的回旋线参数以及圆曲线长度均应符合有关规定。两回旋线可以相等，也可以根据地形条件设计成不相等的非对称型线形。从线形的协调看，宜将曲线中的α>2β0。
平曲线要素计算：根据地形、地貌条件以及有关规定，首先定出缓和曲线长度和圆曲线半径小，再根据路线设计手册中有关平曲线要素计算公式，可求得平曲线各要素值，公式如下：
()3
3
2240q Ls Ls R m =- （2-1）
()2432384p Ls R Ls R m =- （2-2）
()28.6479
o Ls
rad R
β=
（
2-3
）
()()2
T R P t g q m α
=+
+
（2-4）
()
()022180
R
L Ls m παβ=-+
（2-5）
()
()1
cos 2
E R P R m θ=+-
（2-6）
式中：q ——缓和曲线切线增值，(m)；
p ——设缓和曲线后，主圆曲线的内移值，(m)； β0——缓和曲线终点处的缓和曲线角；（o
） T ——切线长，(m)；
L ——曲线长，指曲线的起点至终点之间的弧线长度，(m)； E ——外距，指交点至曲线中点的距离，(m)； J ——校正值，(m)。
JD 1 α=103°50′18.7″ R=700m L s =600m
m R L L q s s 16.298700
240600260024022
323
=?-=-=
?=?==56.24700
600
6479.286479
.280R L s β m q p R T 70.12182
tan
)(=++=α
m
L T J m R p R L R L s 77.568627.186870.12182225.6172
)sec
(E m
627.18682180
)
2(0=-?=-==-+==+-=α
π
βα 同理计算其它交点如下表：
表2-3 曲线要素表
注：平曲线设计成果详见“附表1直线、曲线及转角表”
2.2.3 纵断面设计
(1) 纵坡设计的一般要求为：
① 纵坡设计必须满足《公路工程技术标准》（JTG B01-2003）的各项规定。
② 为保证车辆能以一定速度安全顺适地行驶，纵坡应有一定的平顺性，起伏不宜过大和过于频繁。尽量避免采用极限纵坡值，合理安排缓和坡段，不宜连续采用极限长度的陡坡夹最短长度的缓坡。
③ 纵坡设计应对沿线地形、地下管线、地质、水文、气候和排水等综合考虑，视具体情况加以处理，以保证道路的稳定与通畅。
④ 一般情况下纵坡设计应考虑填挖平衡，尽量使挖方运作就近路段填方，以减少借方，降低造价。
⑤ 在山岭重丘区，纵坡除应满足最小纵坡要求外，还应满足最小填土高度要求，保证路基稳定。
⑥ 对连接段纵坡，如大、中桥引道及隧道两端接线等，纵坡应和缓、避免产生突变。 (2) 最大纵坡的要求：
各级道路允许的最大纵坡是根据汽车的动力特征、道路等级、自然条件以及工程、运营经济等因素，通过综合分析，全面考虑，合理确定的。根据我国《公路工程技术标准》JTG B01-2003的规定，在平原微丘区建高速公路最大纵坡为4%，如受地形条件或其它特殊情况限制时，经技术经济论证合理，最大纵坡可增加1%。
(3) 最小纵坡的要求：
为使道路上行车快速、安全和通畅，希望道路纵坡设计的小一些好。但是，在长路堑、
低填以及其它横向排水不通畅地段，为保证排水要求，防止积水渗入路基而影响其稳定性，均应设置不大于0.4%的最小纵坡，一般情况下以不大于0.4%为宜。当必须设计平坡或纵坡小于0.4%时，边沟应作纵向排水设计。
(4) 坡长的限制：
汽车在纵坡上行驶时存在一个稳定车速，与之相对应的有一个稳定的坡长，从运行质量看，纵坡长度不宜超过稳定坡长。因此对纵坡的长度有一定的限制：根据我国《公路工程技术标准》JTG B01-2003的规定，平原微丘区高速公路的最短坡长为300m ，最大坡长为和自己的坡度有关每增长一个百分点，坡长增加200m ，如坡度为3%最大坡长为1100m 。
竖曲线要素计算公式：
ωR L = （2-7）
L T=
2
（2-8）
2
T E=2R
（2-9）
式中：L ——竖曲线长度，(m)；
R ——竖曲线半径，(m)；
ω——坡差，其值1--=i i i i W （%）； T ——竖曲线切线长，(m)； E ——竖曲线外距，(m)。 (5) 纵断面设计过程如下：
① 准备工作：利用纬地软件输入数据得出结果。 ② 标注控制点。
③ 试坡：在已经标出的“控制点”、“经济点”的纵断面图上，根据技术指标、选线意图，结合地面起伏变化，本着以“控制点”为依据，照顾多数“经济点”的原则，在这些点位间进行穿插取值，试定出若干直坡线。
④ 调整：调整的方法是对初拟订的坡度线平抬、平降、延伸、缩短或改变坡度值。 ⑤ 核对。
⑥ 定坡：经调整核对无误后，逐段把直坡线的坡度值、变坡点桩号和标高确定下来。 ⑦ 设置竖曲线：根据技术标准、平纵组合均衡等确定竖曲线半径，计算竖曲线要素。 以竖曲线1来说明竖曲线计算方法：
设R=25000m ，ω=12i i -=0.4733%-(-1.0887%)=1.562% 曲线长L=R ×ω=25000×0.0156=390.49m
切线长T=L/2=390.49/2=195.25m ，外距m R T E 76.025000
225.19522
2=?==
2.2.4超高和加宽
为抵消车辆在曲线路段上行驶时所产生的离心力，将路面做成外侧高于内侧的单向横坡的形式，这就是曲线上的超高，本段公路采用绕中央分隔带中线旋转的方式。
对于R>250m 的圆曲线，由于其加宽值过小，可以不加宽。本设计中圆曲线半径均大于250m ，故不设计曲线加宽。
JD 1处超高设计（本公路采用绕中央分隔带边缘旋转的方式） R=700m L S =600m i h =10% i G =5% i j =6% 取L C = 100m B=7.5m b x =0 超高缓和段至起点距离x=10m 外侧 m i x L i i i G c
h
G x 035.0-=-+=
C 点处超高h=(b1+B+b2)ix=-0.32 m
D 点超高0
内侧 D 点超高 m i x L i i i G c
G
h x 055.0=+-=
’ C 点处超高h ′=－（b1+b2+bx+B ）ix=-0.1125m 超高缓和段至起点距离x=20m 外侧 G c
h
G x i x L i i i -+=
=-0.004 C 点处超高h=(b1+B+b2)ix=-0.045m D 点超高0 内侧 D 点超高 m i x L i i i G c
G
h x 036.0=+-=
’ ；C 点处超高h ′=－（b1+b2+bx+B ）ix=-0.405m 表2-4 超高计算表
2.2.5 视距计算
道路设计中，要注意路线内侧是否有树林、房屋、边坡等阻碍司机的视线，这种处于隐蔽地段的弯道成为“暗弯”。“暗弯”需要进行视距检查，若不能保证最短视距，加宽中间带、加宽路肩或将构造物后移等措施处理；若因挖方边坡妨碍视线，则按所需净距绘制视距曲线开挖视距台。
最大横净距的计算；
图中阴影部分是阻碍司机视线的范围，范围以内的障碍物都应加以清除。H 为内侧车道上汽车应保证的横净距。
假设驾驶员的视线距离路面 1.2m 驾驶员座位距未加宽是路面内边缘的水平距离为1.5m 。检查平面视距时应以视点为起算点。车辆在弯道上行使是视点的运动轨迹半径为：
（2-10）
式中：R —弯道圆半径曲线,（m ）；
B —弯道路面宽度,(m ）
对平面视距的检查，首先应计算出保证设计所需要的最大横净距h,其次是计算实际条件下所提供的能通视的横净距h 0，若h<=h 0，设计视距可以得到保证，若h>h 0，则应清除障碍物，以满足h<=h 0的要求。
最大横净距h ，应根据是否设置缓和曲线以及曲线长度是否大于视距长度等条件分别进行。
平面
横断面
岩石土壤
2 1.5s R R B =-+图2-1 横净距计算图
则h 0=1.5+3.75+0.8+0.6+0.8+1.2×0.75=8.35m 本设计中停车视距不得小于160m （设回旋曲线）,取180m
(1) 1JD m S L 1801868'
=>=
S L >'（如右图）
?=??==
74.14695
14.3180
180180s R S πγ?
?? ?
?
?-=??? ??-=274.14cos 16952cos 1γs R h ()m h m 35.8.86.60=<= 满足要求。
2.2.6 逐桩坐标表
高等级公路的线性指标高，表现在平面上是圆曲线半径较大，缓和曲线较长，在测设和放样时须采用坐标法，方能保证其测量精度。本段采用高斯投影3度带平面直角坐标系统。逐桩坐标是指各中桩的坐标，其计算和测量的方法是按从整体到局部的原则进行的，步骤如下：
(1) 根据资料所获得的导线点坐标计算交点坐标，纸上定线的交点坐标可以在图纸上量取，而直接定线的交点坐标用全站仪测量也可以很方便的获得。
(2) 先计算直线和曲线主要点中桩坐标，然后计算缓和曲线、圆曲线上每一中桩的坐标。 (3) 将计算结果列表，见附表2 “逐桩坐标表”
3 路基结构设计
公路路基是路面的基础，它承受着本身岩土自重和路面的重量，以及由路面传来的行车荷载，所以路基是公路的承重主体。为了保证路基的强度与稳定性，使路基在外界因素作用下不致产生超过允许值的变形，在路基的整体结构中还必须包括各项附属设施。其中有路基排水，路基的防护与加固，以及与路基工程直接相关的其他设施。如：弃土堆、护坡道取、土坑碎落台等。
3.1 横断面设计
该路段的横幅布置类型为双向四车道，路肩不加宽，设4.50m 宽中间带。行车道两边硬路肩宽度为2.75m ，土路肩宽度为0.75m 。本公路采用沥青混凝土路面。路面横坡2%，路肩
图2-2 横净距计算图
横坡度为3%。
路基设计表见“附表3：路基设计表”。
3.2 路基边坡坡度
路基边坡坡度，是路基设计的基本任务。确定路基边坡坡度，对于路基稳定和横断面经济至关重要，下面是本道路路堑、路堤边坡具体设计。
3.2.1 路堑边坡
由于设计的道路挖方较多，由此需要开挖路堑。路堑开挖破坏了原地层的天然平衡状态，特别是深路堑边坡稳定性较低。从边坡的稳定性需要出发。通常是边坡越缓，稳定性越高。但是亦非尽然。对于风化严重的某些软弱岩性变坡，如果坡面越缓，坡面与大气基础面积越大，风化程度随之加剧。
本段公路水文状况对路堑的影响较大，地质条件越差，水文破坏作用越明显，因此路堑的排水至为重要。路堑必须设置边沟，以排除边坡和路基表面的降水。边沟的排水要求具有合适的边坡，为此对于较长的路堑地段，除不宜设置纵向水平纵坡，或超过边沟允许水流冲刷的较大纵坡必须设置平坡或陡坡时，边沟也要进行特别处理。
3.2.2 路堤边坡
本设计中，路段填方不大。采用的是梯形边坡，阶梯形是在中间设置防护平台，平台上下段边坡斜度，路肩边缘设置土埂与护栏，边坡适当防护与加固。
原地面倾斜的全填路堤，当倾斜度陡于1:5时，将原地面挖成台阶，台阶宽度等于或大于1m，向内侧倾斜1%--2%,或将原地面凿毛，原地面倾斜陡于1:2，则宜设置石砌护脚等横断面形式。倾斜地面的填方上方坡脚，采取措施阻止地面水渗入路堤内，保证路堤不致沿缘地面向下滑动。石砌护脚等还同时起着减少填方数量和压缩路基占地宽度的作用。
在岩石地段的半填半挖路基或跨越深沟的路堤可利用挖方路基的石料进行填筑。沿河路段填方较大，可在对面山坡挖土，兼拓宽河道。当石料不足时，亦可在路基外部积石，内部填土。但填石部分的接合面应设反滤层，以防止填土流失，影响路基稳定。填石边坡的外层，一般应选用坚硬而未风化的石料填筑，必要时进行排砌，以增强稳定性。
较陡山坡上的半填半挖路基，由于填方不大，但山坡伸出较远不易填筑时，可以修筑护肩，护肩应用当地不易风化的片石砌筑，护肩的内外坡面均直立，基底面以内以1:5向内。
3.3 挖填结合路堤
当填方部分的地面横坡陡于1:5，石质应该挖台阶或凿毛；挖方部分应设边沟或同时设置截水沟。挖方边坡如陡峭，坡面岩石性质较差或有其他地质不良现象，设置上方山坡挡土墙，以支撑边坡不致滑动，减缓边坡坡度。如果坡面为易风化的岩石，在日晒雨淋及温差干湿循环作用下，将产生坡面剥落或水落现象，零碎土石不断落下，堵塞边沟时，坡面需要防护，在挖方坡角处设置高度为1米左右的挡土墙，顶宽适当放大，兼起碎落台作用，定期予以清理。为保护路基边坡稳定性，设置护坡道。
3.4 路基防护结构物设计
由于本道路处于山岭重丘区，地势比较平坦，但因为地理环境的不同及雨雪天气的影响，土质也会发生变化，为了确保路基的强度和稳定性，特设计路基的防护措施如下：
3.4.1 路基防护结构物设计
对于岩石表面易风化，但是较完整，尚未剥落的新断面，用石灰炉渣混合浆、三合土、四合土等抹面。
3.4.2 喷浆施工防护
对于易风化而坡面不平整的岩石挖方边坡，厚度一般为20cm，用水泥、石灰、河砂及水，按照1:1:6:3配合，喷浆前后的处治，与抹面相同。
3.4.3 冲刷防护
采用草皮防护（采用台阶式叠加砌），草皮割成块状的草皮砖，尺寸为25cm×40cm，厚8cm。在坡脚下的基础部分铺草皮3层，伸出坡脚以外的宽度视情况而定，但不小于1.0m。为了使草皮与边坡牢固结合，可用柳枝尖或木尖桩将草皮砖钉住。
3.5 挡土墙设计
由于该路段所处地形山岭重丘区，因此填方路基防护与加固绝大部分采用路堤两边设置挡土墙也是必要的，主要采用重力式路堤挡土墙和重力式路肩挡土墙。由于公路沿线挡土墙设置较多，不能一一计算，因此选取其中有代表性的进行详细设计。
3.5.1 俯斜式挡土墙的设计计算
(1) 设计资料
①设计荷载：汽——20级。验证荷载：挂车——120；
②填料：墙后填土容重γ=18KN/m3，计算内摩擦角ψ=35°(α2=14.04°)；
③地基：地基容许承载力[α0]=800KPa；
④基地摩擦系数：f1=0.8；
⑤地基与墙被的摩擦角δ=ψ/2=17.5°；
⑥采用片石重力式路堤墙，墙高5m,填土高度2m，填土边坡1:1.5；
⑦墙身材料：25号块石，2.5号水泥砂浆，砌体容重γk=18.5 KN/m3；
[σl]=60 KPa [σa]=600 KPa [σj]=50 KPa [σw l]=80 KPa；
基底内摩擦系数f2=0.8 墙身分段长度10m。
(2) 挡土墙布置
挡土墙布置，通常在路基横断面图和墙趾纵断面图上进行。布置包括：
①挡土墙位置选定：路堑挡土墙大多数设在边沟，山坡挡土墙应考虑设在基础可靠处，墙的高度应保证墙后墙顶以上边坡稳定；
②挡土墙的纵向布置；确定挡土墙的起讫点和墙长，选择挡土墙与路基或其他结构物的衔接。按地基和地形情况，确定伸缩缝与沉降缝的位置。布置各段挡土墙的基础，不知泄水孔的位置，包括数量、间隔和尺寸等。
③挡土墙横向布置：选择在墙高最大处、墙身断面或基础形式有异变处，以及其他必
须桩号处的横断面图上进行。
④平面布置：对于个别复杂的挡土墙应做平面布置。
(3) 挡土墙计算简图
：
(4) 挡土墙荷载计算
①计算主动土压力E a，汽——20级换算等代土层厚度得
A. 墙身截面验算(取上下墙交界处截面进行验算)
计算荷载：汽——20级
a. 求破裂面
假设破裂面交于荷载内，则按规范公式计算
a=2m b=3m d=0.5m H1=4m
)
2
)(
(
)
2
2
(
)
(
2
1
1
1
1
h
a
H
a
H
tg
h
a
H
H
d
b
h
ab
A
+
+
+
+
+
-
+
+
=
α
=0.018
Φ=ψ＋α＋δ＝35°＋14.02°＋17.5°=66.52°
)
)(
(A
tg
tg
tg
tg
tg+
Φ
Φ
+
+
Φ
-
=?
θ
=0.64
θ=32.790
H1 tgα＋(H1＋a＋h0)tgθ=5×0.25＋(5＋2＋0.56)×0.64=6.09 所以假设成立，破裂面交于荷载内。
B. 计算土压力及其力矩
图3-1挡土墙计算简图。
m tg tg atg b h 93.125.064.064
.0233=+?-=+-=
αθθ
m tg tg d
h 506.01=+=
α
θ
h 2=H1－h1－h3=5―1.93―0.506=2.564m
2
1
2013112)21(21H h h H h H a
K +-+= =1.748 341.0)()
sin()
cos(=+Φ++=αθθ?θtg tg A
KN KK H E 12.134341.0784.15182
1
212121=????==
γ KN E E x 33.114)5.1704.14cos(12.134)cos(=+?=+=δα KN E E x 12.70)5.1704.14sin(12.134)sin(=+?=+=δα
1
2
1122023113)
23()(3K H H h h h h H a H Z y -+-+= =1.79
3.225.079.125.055.12=?-?+=-=αtg Z B Z y x
验算荷载：挂车——120 计算方法及公式同计算荷载
在规范规定中挂车——120等代土层厚度为0.8m ，从安全角度考虑取等代土厚度h 0=1.1m, d=1.0m ，计算结果如下
θ=32.790 K=0.341 h 1=1.12 K 1=1.25
E a =139.63 E x =119.03 E y =72.99 Z y =1.74 Z x =1.82
比较结果可知，验算荷载压力较大。由于基底摩擦角系数较小f=0.5，估计为滑动控制，故先用挂车——120的土压力计算
C. 墙身自重计算 墙身自重：
KN V W 88.1862325.041152
1
1=??++??=
?=）（γ 力臂：
m Z w 85.025.21325.225.2112
2=+?+?+=）
（
D. 墙身截面强度验算 a. 法向应力验算
y
y
x y y w n E W Z E Z E WZ B Z B e +++-
=-=22221 =1.125－0.26=0.76 m
375.06
2
1=>
B e 因为 所以应力重分布 基低最大应力
0σ计算：
1
()2103W E y i Z n
σ+∑===
24.48136
.099.7288.18632=+?）（ 因0σ<[ a σ]
所以法向应力验算满足要求 b. 剪应力验算 截面上的剪应力为
049.3925
.28
.0)99.7288.186(03.119)(2
2
1<-=?+-=
+-=
B f E W E y x τ
所以截面上不产生剪应力。 ② 墙体稳定性验算 A. 求破裂角θ
假设破裂面交于荷载内，则按规范公式计算
a=2m b=3m d=1m h 0=1.1 m H=5+0.9+0.68=6.58 m
067.0)
2)(()22()(2000-==++++-++=
h a H a H tg h a H H d b h ab A α
因为Φ =ψ＋α＋δ＝35°＋14.02°＋17.5°=66.52°
))((A tg tg ctg tg tg +ΦΦ++-=??θ
)067.05.2)(3.243.1(3.2-++-= =0.71 θ=35.370
H 1 tg α＋(H 1＋a ＋h 0)tg θ=6.58×0.25＋(6.58＋2＋1.1)×0.71
=8.52m ＞b ＋d=4 m
所以假设成立，破裂面交于荷载内。 B. 计算土压力及其力矩
m tg tg atg b h 92.125.071.058
.0233=??-=+-=
αθθ
04.125
.071.01
1=+=+=
αθtg tg d h
h 2=H 1－h 1－h 3=6.58―1.04―1.16=3.62 m
93.158
.662.31258.6292.1158.62212)21(21222031=??+??? ???-?+=+-+
= H h h H h H a K ()329.0)()
sin(cos =+Φ++=
αθθ?θtg tg K KN KK H E 42.24793.1329.058.6182
1
212121=????==
γ KN E E x 87.210)5.1704.14cos(42.347)cos(=+?=+=δα
KN E E x 42.129)5.1704.14sin(42.347)sin(=+?=+=δα
1
2
1122023113)
23()(3K H H h h h h H a H Z y -+-+= =2.17
26.35
68
.068
.053=?=B m tg Z B Z y x 72.225.017.226.33=?-=-=α
C. 墙身自重
墙体自重W 及其力臂Z w 计算见下表
表3-1墙体自重及其力臂计算表
所以M w =∑W i Z wi =186.88×1.25＋61.17×1.48＋26.82×2.17＝382.33 KN/m D. 墙体稳定性验算 抗滑稳定性验算 为倾斜基低
因为tg α0=0.2，则α0=11.31 °
()()30011
3
00
1
cos sin cos sin i
i C i W E f K E W ααδααδαα==??
++++????=++-∑∑
[]?
-?+?+???+?+?+??=
31.11sin 87.274)31.115.1704.14cos(2475.0)31.115.1704.14sin(42.24731.11cos 87.274
=1.72>1.3 抗滑满足要求 ③ 抗倾覆稳定性验算
3
1
0W W Z i y x
i K E Z x y +∑-==5.16.117
.287.21072.242.12933.382>=??+
抗倾覆满足要求
④ 合力偏心距和基底应力验算
n Z B e -=
2
3
y
y
x x y W E W Z E E E Z W B i +-+∑-
=
132 =1.63-0.68=0.95
1 太平隧道方案比选 本设计主要从渝湘高速公路路线总图布置、公路设计规范、隧道洞口距四川省省内重要交通线的距离、地质条件等方面论述渝湘高速公路在最西段界石段至水江段采用隧道方案的有利条件何可行性。重点比较分析在穿越该路段的各种修建方案中，采用隧道方案较敞挖方案的优越性。 拟建的渝湘高速公路需经过界石至水江段，其修建时考虑环保和行车舒适是规划中的关键问题之一。现穿越界石至水江段方案比选中，若采用隧道方案，可以避免破坏渝湘高速公路沿途环境何改善行车条件等问题，且采用隧道从山体内部通过，可以不影响当地居民生活生产，做到互不干扰，两全其美。太平隧道方案可以做到保护当地植被资源，也体现了国家建设不扰民、不破坏的宏观总体规划。经过反复比较分析，认为采用隧道方案较为理想，主要有一下三个方面的优点，现分述如下： 1太平隧道方案在渝湘高速公路总图布置中具有巨大的优化作用 （附图渝湘高速公路路线图） 渝湘高速公路为交通部规划的西部开发省际公路通道项目之一，其规划建设符合中央加快西部地区经济发展的方针政策，是实施加快西部地区经济发展战略的具体行动。渝湘高速公路的建设是完善重庆市主骨架公路和地方道路网布局的需要，同时也是适应区域交通量快速增长的需要，对加强主城区与渝东南地区的联系，充分发挥大城市带动大农村的作用，加快沿线旅游资源的开发，实现地区社会经济可持续发展具有重要的现实意义。
从渝湘高速公路附图中可以看出，其沿途经重庆市巴南区南彭镇和接龙镇交界处，进口（长沙端）位于接龙镇青岗村以西省道渝道路陡崖处，出口（重庆端）位于南彭镇将军湾村石家沟东边斜坡地带，此处植物资源丰富，植物有430科、1884属、5099种。自然植被有菌类、蕨类和裸子、被子植物种群。其中属国家重点保护的古稀植物，一级有银杉、珙桐、水杉、人参等4种；有中药材植物4180种，已形成种植规模的有黄柏、黄连、天麻、杜仲、云木香、五倍子，这样的环境是不忍破环的，因此采用隧道方案可以保护这些资源。同时隧道出口距省道渝道路约1.3Km，交通较为方便。为加大当地旅游开发提供了交通保障。 2 太平隧道方案能较好地适应高速公路的设置原则 在《公路路线设计规范》（JTG-D20-2006）中规定，高速公路最大纵坡位4%，设计坡长不宜超过800m。按照规定，界石段至水江段若采用敞挖方式开挖，由于右线进口设计标高为371.12m，出口设计标高为414.19m，隧址最高点海拔为687.6m。因此最高点开挖深度为233.17m，这样的开挖方式及其土方开挖量将是相当大的工程，而且开挖后的土方与填方不能基本平衡，弃土场地地选择又是一个难题，这样造成了二次环境的破坏，对环境影响是目前难以计算的。同时，两边边坡太高，且公路大致成东南——西北走向，采光条件不是很好，对修建后的行车危险性增大。如果采用绕到而行，前后的路线都要进行调整，修建的高速公路路线增长，施工难度也是较大，技术要求高，这样耗费的人力物力财力将是一笔“不可再生”的。 采用隧道，虽然在最先设计施工时投入的资金与前面的方案预算基本持平，但是在修建正式通车后，隧道克服地形及高程障碍，改善线形，提高车速，缩短里程、节约燃料、节省时间，减少对植被的破坏，保护生态环境。 因此，采用隧道方案，其优越性就是在于改善了行车条件，保护了生态环境，这笔财富也将是目前我们难以估算的。 3 地质条件为修建太平隧道提供了有利条件 隧址位于川东弧形构造带明月峡背和桃子荡背斜之间的洛碛向斜近轴部，洛碛向斜轴向为N20～30E°，与之正交的构造应力场主压应力方向为110～120°。该向斜轴部宽缓，西翼岩层产状为110°∠10°～15°，东翼岩层产状285°～310°∠6°～9°，向斜内未发现次级褶皱和断层。 岩体主要受到原生层面裂隙切割多呈薄～厚层状，向斜东西翼砂岩体内还发育两组高角度X型构造裂隙，其特征分别为：向斜西翼第一组裂隙（A）：产状285°∠73°，裂面平直，裂隙宽10～50mm，向深部多呈闭合状，竖直延伸长5.0～15.0m，间距2.0～5.0m，一般3.0m；第二组裂隙（B）：产状200°∠75°，裂面锯齿状，结合良好，微闭无充填，竖直延伸长3.0～5.0m，裂隙间距3.0～5.0m。向斜东翼第一组裂隙（C）：产状165°∠75°，裂面平面，微闭无充填，竖直延伸长3.0～6.0m，间距3.0～5.0m；第二组裂隙（D）：产状260°∠85°，裂面锯齿状，结合良好，多闭合，竖直延伸长度2.0～3.0m，间距4.0～6.0m。隧道走向基本与岩层垂直，符合隧道开挖条件。
公路隧道毕业设计
榆树坪隧道综合设计 (长安大学公路学院西安 710064 ) 摘要： 本设计按照“新奥法”施工的要求，对某山岭二级公路上的榆树坪隧道进行了综合设计。主要内容包括：路线方案的拟定比选、隧道横纵断面设计、隧道衬砌结构设计、路基路面防排水及管线沟槽设计以及施工组织设计，并进行了隧道二次衬砌的结构计算，IV级围岩隧道施工阶段分析，同时还完成了隧道通风、照明的计算及设计。 关键词： 隧道新奥法防排水衬砌结构 通风照明监控测量结构计算 第一章隧道设计说明书 一、设计概况 榆树坪隧道位于吴旗县，是连接刘河湾，胜利山，贺石湾，洛源桥，榆树坪地区的山岭二级公路区段上重要的通道，该地区为构造剥蚀侵蚀低山地貌，地质地形复杂，拟建隧道经过区域地表地形整体起伏较大，其中最低标高1252.0m,最高标高1512.0m。该隧道拟设计为单洞双向隧道，该隧道为整体一段，入口桩号K0+015，出口桩号
K2+140.87，全长2125.87m，采用双坡，坡度为第一段1.25%，第二段-1.5%。隧道行车道宽度按照设计行车速度60km/m考虑。明洞施工按明挖法施工，暗洞按“新奥法”施工。隧道衬砌结构设计采用“新奥法”复合式衬砌，并采用高压钠灯光电照明、射流风机机械通风；隧道洞门形式根据地形条件采用入口削竹式，出口端墙式洞门。隧道围岩以较为破碎的白云岩、片麻岩、玄武岩、页岩、变质砂岩为主，围岩级别以Ⅲ，Ⅳ、Ⅴ级为主。 二、隧道主要技术标准 定的远景交通量设计，采用单洞双向隧道 公路等级：山岭重丘二级公路 设计交通量：262辆/h（近期）,540/h（远期） 隧道设计车速：60km/h 隧道建筑限界 根据《公路隧道设计规范》（JTGD70—）规定确定： 行车道： W=2×3.50m 侧向宽度： L L=0.50m 余宽： C= 0.25m 人行道宽： R=1.00m 限界净高： 5.00m 隧道净高： 7.09m
1绪论 1.1选题背景 随着经济的发展、城市化进程的加快、人民生活水平的不断提高，运输需求显得越来越旺盛，既有的运输能力已表现出明显的不足，特别是铁路运输已经不能适应国民经济的发展需要，成为制约我国经济发展的“瓶颈”。为满足国民经济快速发展的要求，我国制定了《中长期铁路网规划》，加快我国铁路网建设，到20年我国铁路线路营业里程将达到12万公里，复线率和电气化率均达到50%。形成以新建 1.2万公里“四纵四横”客运专线为骨架，既有提速线路为补充的3万公里快速客运网络。届时，我国高速铁路的线路里程将比目前世界高速铁路总里程的2倍还要多。可以说我国在高速铁路建设方面，将要用15年的时间走完世界所有发达国家近半个世纪走完的道路。这3万公里快速客运网的建设，将使我国旅客运输迈上一个新台阶。 1.2选题的目的与意义 我国学者对铁路旅客列车开行方案的编制经过多年的不断研究和探索，积累了宝贵的经验和方法。这种经验和方法在过去客货混行的运输条件下发挥了巨大的作用，但面对高密度、组、公交化、高速快捷的客运专线网络的大力建设，这些方法和经验显然需要相应的调整。所以有必要借鉴国外先进的经验及理念，结合我国客运专线的建设情况，建立适合成网条件下列车开行方案的编制方法。深入研究客流发展变化的特征及趋势，充分考虑旅客的出行需求，了解国民经济发展、区域发展水平、旅客消费观念等因素的变化，将旅客换乘与开行方案一体化设计，使得铁路更好地适应未来旅客运输的发展需求。 基于分级节点系统的周期性列车开行方案是指根据客运专线网中节点等级的不同选择列车的起讫点，将开行方案按照一定的周期设计，使开行方案适合周期性运行图的铺画，在每周期内列车的起讫点、频率、径路基本相同。基于分级节点系统的周期性列车开行方案起讫点规律、数量较少，主要节点间列车开行频率高，旅客出行时间灵活，方便度高。
摘要 本设计为双向四车道，设计行车时速100公里，路线全长为2720.231m，路基宽度为26m，行车道宽度为4×3.75m，其中规划远景设计年限为20年。设计内容包括道路技术等级与技术标准论证、道路方案设计、指定路段技术设计等。 选线与定线是根据交通量确定道路等级，在地形图上确定三条备选路线，通过三个方案主要指标进行比选，确定最优方案。平面设计按照书中要求选定路线的各种技术指标，计算平曲线参数，确定线形。纵断面设计主要考虑纵坡在满足书中和规范上各规定的情况下，尽量使填挖趋于平衡，利于排水和行车舒适，计算竖曲线要素。横断面设计中考虑排水和行车安全稳定等因素确定道路的横断面形式。路基设计主要进行确定压实标准、路基高度、边坡形状、坡度、路基排水等设计。公路边坡防护采用合理设计坡比，设置浆砌片石护面墙、喷浆护坡、挡土墙等进行加固，水土流失防治效果较好。公路沿线设置了完善的排水系统，如边沟、排水沟、截水沟等，将地表径流引入自然溪沟或通过涵洞排出。路面采用沥青路面设计，三层体系。 本设计使用了纬地道路设计软件出图，效率高，避免了人力资源的浪费。 关键词：沥青路面；路线；横断面；纵断面；挡土墙。
Abstract This design is four-lane two-way , design traffic speed of 100 km, the road length 2720.231m, sub grade width of 26m, the carriageway width of 4 × 3.75m, among them plan to design service life as 20 years in distant view. Design the content and include the industrial grade of the road and proof, road conceptual design, appointing the technical design of highway section and special topic to be designed of the technical standard. Route selection and alignment determined in accordance with the road traffic levels, the topographic map to determine the three alternative routes, through three main indicators of the program than the election, determine the best option.Graphic design requirements in accordance with the selected book line of technical indicators, calculate flat curve parameters, determine the linear; Profile Design major consideration longitudinal and specification to meet the provisions of the book where, as far as possible so that tends to balance cut and fill, drainage and road comfort conducive to calculate vertical curve elements. Cross-sectional design of the drainage and road security and stability into account such factors determine the form of road cross-section. Foundation primarily designed to determine the compaction standards, embankment height, slope shape, slope, embankment and drainage design. Highway Slope Protection reasonable than the slope design, made of mortar and stones set retaining wall, spray Pitching and reinforce retaining walls, Control soil erosion better. The road has along the route established the perfect drainage system, like side ditches, drains, ditches closed, and so on，to the introduction of surface runoff or through natural Gully discharge culvert. Pavement used asphalt pavement design, the three-tier system. This design used Hint road design software to leave the chart, high efficiency, avoiding the waste of human resources Keywords:Asphalt Pavement; Line; Cross section; Vertical section; Retaining walls.
目录 第一章绪论 (2) 1.1 引言 (2) 1.2选题的背景 (2) 1.3毕业设计的主要内容 (3) 第二章路线平面设计 (4) 2.1平面设计的要求 (4) 2.2圆曲线设计 (4) 2.2.1圆曲线半径的选用原则 (4) 2.2.2一般规定 (5) 2.3 路线方案的比选 (5) 第三章纵横断面设计 (7) 3.1 纵断面设计 (7) 3.1.1 概述 (7) 3.1.2纵坡设计的步骤和方法 (8) 3.1.3 竖曲线的最小半径和长度 (9) 3.2横断面设计 (10) 3.2.1横断面设计的原则 (10) 3.2.2 横断面组成及要素的确定 (10) 3.2.3 土石方的调配 (11) 第四章路面结构设计 (13) 4.1路面设计的原则 (13) 4.2 沥青路面结构设计的计算书 (13) 4.2.1交通分析 (13) 4.2.2 当量换算的计算 (14) 4.2.3结构组合与材料选取 (16) 第五章结语 (19) 致谢 (20) 参考文献 (21)
第一章绪论 1.1 引言 我国公路交通正处于扩大规模、提高质量的快速发展时期。但是，由于基础十分薄弱，我国公路建设总体上还不能适应国民经济和社会发展的需要，与发达国家的先进水平相比还有较大差距。从公路技术等级看，在全国公路总里程中还有近20万公里等外公路，等外公路占公路总里程的比重达到14.4%，西部地区更高，达到21.8％，技术等级构成不理想。从行政区划分布看，由于经济发展和人口分布的不平衡，公路发展在各地区之间存在着较大差距，总的来看，东部地区公路密度较大，高等级公路的比例也较高，明显高于全国平均水平，更高于中、西部地区水平。 因此，为逐步实现我国交通运输现代化的总体战略目标，按照道路的使用功能和交通需求，重点提高经济相对发达地区的公路技术等级，根据国家西部大开发战略，大力扶持西部地区公路基础设施建设，将是本世纪末以至下世纪初我国公路交通发展的战略重点。 1.2选题的背景 郊区公路的建设问题是一个庞大的系统工程，从资金上讲它与市政府、路政局、区县政府的建设资金以及融资有很大关系，没有多元化投资公路建设的良好环境就没有郊区公路建设跨越式的发展。另外在政策上要制定可操作性强的各种优惠政策。没有优惠政策，就无法调动各级政府和社会各阶层修路的积极性，也就没有多元化投资公路建设的可行性和实际意义，同时也就失去了良好的社会环境。从管理上讲就是要充分发挥各分局的技术和行业管理优势，保障公路建设按公路建设总体规划规范科学的进行，使之达到远期与近期相结合，城区与郊区相结合，国道、市道、县道相结合，高速公路与一般公路相结合，达到公路资源配置合理，充分利用，协调统一的目的。 为了加快县级、乡级农村公路建设应大力推广多元化投资的建路新模式。我们要吸引区、乡、村三级政府的投资，根据道路的行政和技术等级采取相应的补助标准，以充分调动各级政府修建公路的积极性，使公路建设由行业行为、部门行为变为政府行为、社会行为，同时发挥公路部门养路费的资金优势、技术优势、行业管理优势，使我市的郊区公路建设在相对较短的时间内规范、健康、快速的发展。 加快郊区公路建设是一个刻不容缓的问题，特别是对于距城区相对较远的一些区县更需要加快步伐，因为这些地区基础设施相对滞后，经济发展比较缓慢，而快速顺畅的交通对于拉动地方经济的发展，实现城乡一体化战略将起到巨大作用，同时也为各个远郊卫星城更好地服务于市区创造良好的条件。
土木与建筑工程学院2015届毕业设计文件设计题目：天台山公路隧道设计 专 业：土木工程（岩土）班 级： 11-3 班 学生姓名：臧浩然学号：20117181 指导教师：刘振平院长： 武鹤 黑龙江工程学院土木与建筑工程学院 二〇一五年六月
目 录 图 表 名 称 图 号 备 注 设计总说明 I 共2页 上行先平纵缩图 S1-1 共5页 下行线平纵缩图 S1-2 隧道平面布置图（一） S1-3 隧道平面布置图（二） S1-4 隧道平面布置图（三） S1-5 隧道上行线纵断面缩图 S2 共1页 隧道上行线纵断面布置图（一） S3-1 共3页 隧道上行线纵断面布置图（二） S3-2 隧道上行线纵断面布置图（三） S3-3 隧道下行线纵断面缩图 S4 共1页 隧道下行线纵断面布置图（一） S5-1 共3页 隧道下行线纵断面布置图（二） S5-2 隧道下行线纵断面布置图（三） S5-3 Ⅲ级围岩隧道标准横断面图 S6 共1页 Ⅲ级围岩衬砌配筋图（一） S7-1 共2页 Ⅲ级围岩衬砌配筋图（二） S7-2 Ⅲ级围岩支护与衬砌构造图 S8 共1页 Ⅳ、Ⅴ级围岩标准横断面图 S9 共1页 Ⅳ级围岩衬砌配筋图（一） S10-1 共4页 图 表 名 称 图 号 备 注 Ⅳ级围岩衬砌配筋图（二） S10-2 Ⅴ级围岩衬砌配筋图（一） S10-3 Ⅴ级围岩衬砌配筋图（一） S10-4 共4页 Ⅳ、Ⅴ级围岩支护与衬砌构造图 S11 共1页 标准横断面图 S12 共1页 紧急停车带横断面和平面图 S13 共1页 人、车横向通道横断面图 S14 共1页 翼墙式洞门立面图 S15 共1页 翼墙式洞门侧面图 S16 共1页 翼墙式洞门平面图 S17 共1页 射流机安装位置图 S18 共1页 射流机平面布置图 S19 共1页 照明灯具安装位置图 S20 共1页 照明灯具平面布置图 S21 共1页 Ⅲ级围岩施工方案图 S22 共1页 Ⅳ级围岩施工方案图 S23 共1页 Ⅴ级围岩施工方案图 S24 共1页
施工组织设计 目录 一、施工组织设计文字表述 (3) 1、............................................... 总体施工组织布臵及规划 3 1.1工程概况 (3) 1.2总体施工组织布署及计划 (4) 1.3、总体施工程序及施工计划安排 (10) 1.4、临时工程组织方案及临时工程数量及结构 (15) 2、主要工程项目的施工方案、施工方法与技术措施（尤其对重点、关键和难 点工程的施工方案、方法及措施） (17) 2.1、路基施工施工方案、方法 (17) 2.2、桥梁施工方案、方法 (22) 2.3、底基层、基层施工方案、方法 (25) 2.4、沥青砼路面施工方案、施工方法 (28) 2.5、透层、粘层、路缘石施工方案及方法 (34) 2.6、其它工程施工 (36) 3、工期保证体系及保证措施 38 3.1、工期保证体系 (38) 3.2、工期保证措施 (41) 4、工程质量保证体系及保证措施 41 4.1工程质量保证体系 (41) 4.2工程质量保证措施 (44) 4.3确保工程质量的管理措施 (44) 4.4技术保证措施 (45) 4.5材料及成品半成品构件质量控制 (45)
5、安全生产管理体系及保障措施 (46) 5.1 安全生产保证体系 (46) 5.2、安全生产管理措施 (48) 5.3、安全生产保证措施 (48) 5.4、安全防火 (49) 5.5、危险性较大的工程项目的专项安全生产施工方案 (49) 6、环境保护、水土保持保证体系及保证措施 (51) 6.1、环境保护体系 (51) 6.2、环境保护保证措施 (52) 6.3、保护绿色植被，保持水土措施 (52) 7、文明施工、文物保护保证体系及保障措施 (54) 7.1 文明施工保证体系 (54) 7.2、文明施工总则 (54) 7.3、文明施工组织管理措施 (54) 7.4、文明施工现场管理措施 (55) 8、项目风险预测与防范，事故预防预案 (55) 8.1、项目风险预测 (56) 8.2、项目风险的防范 (56) 8.3 、安全事故的应急处臵预案 (57) 9、其它应说明的事项 (59) 9.2、廉政建设组织机构 (59) 9.3、自然灾害应急预案防治“疫情”措施 (60) 9.4、雇工工资支付保障措施 (61) 9.5、防行车干扰事项 (62)
中国二手车交易市场现状及问题分析 摘要 (3) 1绪论 (3) 1.1问题提出的背景 (3) 1.2 研究的意义 (4) 1.3 二手车相关概念界定 (4) 1.4相关理论 (5) 1.4.1信息不对称理论 (5) 1.4.2有效市场理论 (6) 1.4.3市场准入制度的相关论述 (6) 1.5研究内容和方法 (7) 1.5. 1本文的研究目标: (7) 1.5.2本文研究的主要内容: (7) 1.5.3本文采取的研究方法: (7) 2 二手车市场现状 (8) 2.1 中国二手车市场现状 (8) 2.2 国外发达国家二手车市场分析与经验借鉴 (9) 2.2.1 美国二手车市场概况 (9) 2.2.2 日本二手车市场的发展概况 (11) 2.2.3 其他发达国家的二手车市场概况 (12) 3 我国二手车市场存在问题及原因分析 (13) 3.1我国二手车市场存中的问题 (13) 3.1.1没有统一收费标准，税收征收困难 (13) 3.1.2二手车市场的诚信问题 (14) 3.1.3、二手车售后质保问题 (14) 3.1.4 二手车金融服务问题 (15) 3.1.5 二手车保险服务问题 (15) 3.1.6 面向全国范围的二手车流通体系的建立问题 (15) 3.2 我国二手车市场存在问题原因分析 (16) 3.2.1 二手车市场的税费问题分析 (16) 3.2.2 二手车市场的诚信问题分析 (16) 3.3.3二手车售后质保问题分析 (17) 3.3.4二手车金融服务问题分析 (17) 3.3.4二手车保险服务问题分析 (17) 3.3.5、面向全国范围的二手车流通体系的建立问题分析 (18) 3.3 国外发达国家二手车市场分析与经验借鉴 (18) 4 对二手车市场存在问题的解决建议 (19) 4.1 建立全国车辆维修、交易档案 (19) 4.2 设立国家车辆技术检测中心 (20) 4.3 建立二手车价格发布机制 (20) 4.4 建立全国范围内的二手车经营者信用档案。 (20)
第一章绪论 该高速公路工程建设的意义 江西省赣州至崇义高速公路是国家高速公路网中厦门至成都高速公路在江西境内西部的一段，同时也是江西省公路网“三纵四横”布局中的第四横中的一段，是江西省的主要干线公路之一。本项目的建成将有效地缩短我国东南地区、中南地区和西南地区的交通距离，有效地调整东、中、西部三大区域的经济结构，促进区域经济的平衡发展，对泛珠三角地区的经济、交通发展具有重要的意义。 沿线自然环境 赣崇高速公路处于中亚热带季风潮湿区，年降雨量在1500mm以上，沿线山脉纵横交错，群峰起伏连绵，赣湘交界的崇义县素有“九分山、半分田、半分水面、道路和庄园”的称谓，是典型的湿热多雨山区高速公路。由于地质地形条件复杂，施工技术难度大，本项目的实施将为高速公路建设的顺利开展提供保障。 项目概况 赣崇高速公路全长公里，高架桥多，高度40米以上的高架桥31座，全线大桥53座，隧道12座，桥梁、隧道占路线比例高达%。赣崇高速公路全线按高速公路双向四车道设计，D标段处于上犹东互通至终点采用计算行车速度80km/h的标准。整体式路基设计宽度为米，路面结构为沥青混凝土，设计年限15年，设计标准轴载BZZ-100KN。 本设计选取赣崇高速公路其中2公里做为设计内容。该线地势相对平坦，左侧靠河，右侧靠山，全长米，共设三个转角点，即三段平曲线。竖曲线有两条半径均超过10000米。该路线共设两处涵洞，一处米圆管涵，一处2米盖板涵。桥梁1座，跨径50米，设置成2*25m简支T梁桥。全线公路设为整体路基，路基宽度米，左右各设米深的梯形边沟或排水沟。填方边坡一般设为1:，挖方边坡1:。在路途K0+640~K0+760处设有120米路肩墙，以防洪水损坏路基。全线采用沥青路面，路拱2%，最大横坡8%。以上便是该路线的概况。 第二章路线总体设计 公路等级确定认证及路线方案比选 交通量分析及公路等级确定 1.设计原始资料及交通量计算 2010年全年现有交通组成 根据：远景设计年平均日交通量为： N d=N0×（1+r）n?1式中： N d——远景设计年平均日交通量(辆/日)； N0——起始年平均日交通量(辆/日)，包括现有交通辆和道路建成后从其它道路吸引过来的交通量； r ——年平均增长率(%)； n ——远景设计年限。 根据公式（）计算： N d=N0×（1+r）n?1=12104×（1+8%）15=38396辆/日 2.等级确定
隧道及地下工程“设计”类毕业设计指导书 1 设计原则及有关技术指标 1.1主要构件设计使用年限为100年。根据承载能力极限状态和正常使用极限状态的要求，采取有效措施，保证结构强度、刚度，满足结构耐久性要求。 1.2 根据工程地质和水文地质条件，结合周围地面建筑物、地下构筑物状况，通过对技术、经济、环保及使用功能的综合比较，合理选择结构形式。 1.3结构设计应满足施工、运营、环境保护、防灾等要求。 1.4 结构的净空尺寸除应满足建筑限界要求外，尚应考虑施工误差、测量误差、结构变形和沉陷等因素。 1.5 断面形状和衬砌形式应根据工程地质及水文地质、埋深、施工方法等条件，从地层稳定、结构受力合理和环境保护等方面综合确定。 1.6隧道结构按结构“破损阶段”法，以材料极限强度进行设计。 1.7 施工引起的地层沉降应控制在环境条件允许的范围内。 1.8 隧道建设应尽量考虑减少施工中和建成后对环境造成的不利影响。 1.9设计中除参照本指导书外，尚应符合《铁路隧道设计规范》或《地铁设计规范》等相关国家现行的有关强制性标准的规定。 1.10隧道主体工程等级为一级、防水等级为二级，耐火等级为一级。 1.11隧道结构的抗震等级按二级考虑，按抗震烈度8度设防。 1.12 结构设计在满足强度、刚度和稳定性的基础上，应根据地下水水位和地下水腐蚀性等情况，满足防水和防腐蚀设计的要求。当结构处于有腐蚀性地下水时应采取抗侵蚀措施，混凝土抗侵蚀系数不低于0.8。 1.13 在永久荷载基本荷载组合作用下，应按荷载效应标准组合并考虑长期作用影响进行结构构件裂缝验算。二类环境混凝土构件的裂缝宽度(迎土面)应不大于0.2mm，一类环境(非迎土面及内部混凝土构件)混凝土构件的裂缝宽度均应不大于0.3mm。当计及地震、人防或其它偶然荷载作用时，可不验算结构的裂缝宽度。 1.14 混凝土和钢筋混凝土结构中用混凝土的极限强度应按表1-1采用。区间隧道衬砌采用钢筋混凝土时其混凝土强度不应低于C30。 表1-1 混凝土的极限强度(MPa)
题目：铁路货运发展物流问题浅析 院系：西南交通大学网络教育学院 专业：交通运输 姓名：xxx 指导教师：xxx 西南交通大 学网络教育学院 目录 摘要.............................................................. 第1章绪论........................................................ 第2章铁路货运发展物流的可行性及其发展契机........................... 2.1铁路货运向现代物流拓展需求分析.................................... .................................................................... .................................................................... 2.2铁路货运企业开展物流的优势及劣势分析.............................. ....................................................................
.................................................................... 2.3铁路发展现代物流的契机............................................ 第3章铁路货运发展物流的方法 ........................................ 3.1要建立与物流业相适应的运输组织体系................................ 3.2要建立网络化的物流组织............................................ 3.3要加强物流业的现代化建设 ......................................... 第4章铁路货运向物流业拓展的思路及对策 ............................... 4.1立足资源，拓展服务，积极转型 ..................................... 4.2整合资源，开展综合服务，向第三方物流发展......................... 第5章铁路物流企业的建设 ............................................ 5.1发挥铁路自身优势.................................................. 5.2建立铁路物流企业.................................................. 5.3将铁路货代企业发展成第三方物流企业................................ 5.4铁路物流企业的虚拟化建设.......................................... 结束语.............................................................. 致谢..............................................................
目录 第一章绪论 (1) 第一节道路毕业设计的目的和要求 (1) 第二节道路毕业设计主要内容 (1) 第三节道路设计的原则 (1) 第四节本设计所做工作 (2) 第二章设计资料分析与整理 (3) 第一节道路建设的意义 (3) 第二节自然地理条件 (3) 第三节区域地质评价 (4) 第四节施工条件 (6) 第五节道路等级的确定和技术标准论证 (6) 第三章路线设计 (16) 第一节选线综合设计 (16) 第二节路线方案比选 (19) 第三节平面线形设计 (20) 第四节纵断面设计 (23) 第五节横断面设计 (27) 第六节土石方的计算和调配 (33) 第四章路基路面设计 (36) 第一节路基及排水设计 (36) 第二节沥青混凝土路面的设计 (41) 第三节水泥混凝土路面的结构层次设计 (51) 第四节路面方案确定 (61) 第六章结束语 (62) 致谢 (63) 参考文献 (64)
第一章绪论 第一节道路毕业设计的目的和要求 1.1.1毕业设计的基本目的 毕业设计是培养学生综合运用所学知识和技能，分析与解决实际问题的能力，是学生受到工程技术和科学技术的基本训练以及工程技术人员所必需的综合训练，并相应地提高各种能力，如调查研究能力、理论分析、设计计算、绘图、试验、技术经济分析、撰写论文和说明书等，通过毕业设计可使我们初步形成经济、环境、市场、管理等大工程意识，培养我们实事求是、谦虚谨慎的科学态度和刻苦钻研、勇于创新的科学精神。 1.1.2道路毕业设计的基本要求 公路与城市道路工程专业毕业设计，要求学生在老师的指导下完成某一路段实际工程的全部或部分设计任务，在公路与城市道路的路线方案拟定、路线平纵横设计、桥涵选型与设计、挡土墙等结构物布置、交叉口规划与设计等各个方面都得到锻炼。 一、通过毕业设计，进一步提高和训练学生的工程制图、理论分析、结构设计、计算机应用、文献检索和外语阅读等方面的能力。 二、成果要求：每位学生应提交设计说明书、计算书和相关图纸。说明书应参照工程设计说明书的格式撰写，力求简明扼要、说明问题、文理通顺、条理清楚。 第二节道路毕业设计主要内容 道路工程从立项到设计一般包括预可行性研究、工程可行性研究、初步设计和施工图设计等四个阶段。对于初步设计或施工图设计，其内容包括路线、路基路面、桥梁、涵洞、隧道、路线交叉、沿线设施、环境保护、筑路材料、施工方案等。毕业设计阶段由于时间的限制，根据教学的要求，对设计的内容有所侧重或省略。 第三节道路设计的原则 道路是一种带状的三维空间结构物，包括路面、路基、桥涵、隧道等工程实体。道路设计是从几何和结构两大方面进行研究的。
薛家沟高速公路隧道综合设计 1.隧道选题的目的和意义 毕业设计是实现本科培养目标要求的重要阶段，是基础理论学习深化与升华的重要环节，是学生毕业及学位资格认证的重要依据。其目的是：掌握公路隧道施工技术、施工组织设计以及隧道结构构件验算的方法；巩固、深化、拓宽所学过的基础课程、专业基础课和专业课知识，提高综合运用这些知识独立进行分析和解决实际问题的能力，提升自己的专业技术素质。 2.本设计的主要内容 设计主要内容为公路隧道综合设计，具体包括资料整理分析与开题报告的撰写、路线方案比选、平纵横断面设计、洞门及明洞设计、衬砌结构设计、防排水设计、通风照明设计，编制设计文件和绘制图纸等。 3.设计采用的方法 3.1设计总说明 薛家沟公路隧道位于陕西省延安市延川县，薛家沟公路隧道全长1231m，为长隧道。隧道为上、下行分离式隧道，行车道宽度均按设计行车速度80km/h 考虑，内设紧急停车带1处，人行横通道2处和车行横通道1处。隧道围岩黄土、板岩、石灰岩为主，围岩级别主要为Ⅳ和Ⅴ级。隧道衬砌结构设计采用“新奥法”复合式衬砌，土质围岩较差区段采用超前小导管注浆、岩质围岩段采用超前锚杆预支护、进出口采用超前大管棚等方法处理。灯具布置出中间段采用中央侧偏布置外，其余采用双排布置，高压钠灯光电照明。 3.2隧道主要技术标准 本隧道采用分离式双向四车道隧道。 公路等级：高速公路； 设计交通量：近期21000辆/日（2025年），远期34000辆/日（2035年）； 隧道设计车速：80km/h； 隧道建筑限界 隧道净宽：10.25m ( 3.75×2+0.75+0.5+0.75+0.75)； 隧道净高： 5.0m。 隧道内卫生标准 CO允许浓度：144.225ppm；
北京交通大学 毕业论文 公路隧道仰拱及洞身衬砌施工 指导教师 学生姓名 专业名称 班级学号 2015年5月
毕业论文承诺书与版权使用授权书 本人所呈交的毕业论文是本人在指导教师指导下独立研究、写作的成果。除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京交通大学或其他教育机构的学位或证书而使用过的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。 本毕业论文是本人在读期间所完成的学业的组成部分，同意学校将本论文的部分或全部内容编入有关书籍、数据库保存，并向有关学术部门和国家相关教育主管部门呈交复印件、电子文档，允许采用复制、印刷等方式将论文文本提供给读者查阅和借阅。 论文作者签名：_________________ ______年_______月______日 指导教师签名：_________________ _______年_______月______日
目录 一、工程简介 二、公路隧道仰拱及洞身衬砌施工 1、施工组织管理及人员配置 2、施工机械设备 3、施工场地布置 4、施工工艺流程 4.1、隧道仰拱施工 4.2、隧道二次衬砌 5、工程质量管理体系及保证措施 6、安全生产管理体系及保证措施 7、环境保护、水土保持保证体系及保证措施 8、文明施工、文物保护措施 实习总结 参考文献 附录1 附录2
一、工程简介 1、工程概况 本工程位于浙江省温州市乐清市淡溪镇，双角尖隧道为分离式隧道，左洞进口桩号为ZK119+370，位于R=3670m的曲线上，出口桩号为ZK121+810，位于R=1400m 的曲线上，隧道纵坡进口为-0.9%（2390.506米），出口为-2.95%（49.494米），隧道全长2440米（进口明洞17米，出口明洞17米，S-Va196米，S-Vc20米, S-IVa55米, S-IVb650米, S-IVc315米,S-IIIa1170米）。右洞进口桩号为K119+430，位于R=3650m的曲线上，出口桩号为K121+805，位于R=1650m的曲线上，隧道纵坡进口为-0.9%（2320米），出口为-2.95%（55米），隧道全长2375米（进口明洞13米，出口明洞15米，S-Va95米，S-Vc82米, S-IVb605米, S-IVc300米,S-IIIa1265米）。 地质特点：隧道进口段为强风化泥岩，薄-中厚层状，节理裂隙极发育。出口段为强-中化灰岩，中厚层状，节理裂隙极发育，洞身发育中~微风化泥岩、灰岩，局部夹页岩，围岩级别为Ⅴ、IV、III级，灰岩段溶蚀现象发育。地下水位位于洞室以上，施工时洞室内会产生滴水及小股流水，遇裂隙密集段会产生涌水或突水、突泥。双角尖隧道进口段地质主要以强风化泥岩、薄-中厚层状，节理裂隙极发育。出口段为强-中风化灰岩，中厚层状，节理裂隙极发育。 2、自然特征 地形地貌 双角尖隧道穿越丘陵地貌，山体较矮，最大海拔高程493米。 地质条件 双角尖隧道（ZK119+370～ZK121+810、K119+430～K121+805），基岩地层主要由二叠系灰岩与志留系泥岩、泥灰岩构成，基岩地层为向斜构造，双角尖隧道横穿双角尖山向斜的东、西两翼，双角尖隧道出口处的隧道仰坡存在顺层滑动问题，双角尖隧道亦存在可溶岩与非可溶岩接触面，界面的可溶岩部位岩溶和地下径流十分发育，另外双角尖隧道存在含煤地层，可能有瓦斯气体。
有关交通运输论文 【篇一：关于交通运输方面的论文】 毕业设计（论文） 中文题目：对提高铁路车站安全管理的思考 学专姓学指导教师：程谦 2011年 4月20 日 毕业设计(论文)成绩评议 毕业设计(论文)任务书 本任务书下达给： 09春级本科交通运输专业学生楼远飞设计（论文）题目：对提高铁路车站安全管理的思考 一、设计（论述）内容： 1.收集整理国内外有关铁路安全管理的资料； 2.收集调查整理车站安全管理相关资料； 3.对安全管理理论进行一定的研究，重点是交通安全分析和评价方法，介绍安全分析的内容、分类、特点和适用范围，叙述安全检查表的相关知识； 4.提出铁路机构改革后车站安全管理的对策； 5.分析车站安全管理现状、存在问题并提出相应对策； 6.分析结论。 二、基本要求： 1、课题写作之前，必须系统地掌握本课题所涵盖的理论知识。 2、必须为此课题的写作收集足够的资料；进行多方调查、研究、分析，结合实习岗位进行资料查询。包括网上搜索、图书馆、现场调研等。 3、阅读教师指定的参考资料、文献外和自选资料。 4、原始数据要客观、准确，有出处。 5、必须保证所处研究场所有必须的参考资料可以查阅，必须与指导教师保持随时联系。 三、重点研究的问题： 1.对安全管理理论进行一定的研究，重点是交通安全分析和评价方法，介绍安全分析的内容、分类、特点和适用范围，叙述安全检查表的相关知识； 2.提出铁路机构改革后车站安全管理的对策； 3.分析车站安全管理现状、存在问题并提出相应对策；
4.分析结论。 四、主要技术指标： （1）论文有独到的见解，富有新意或对某些问题有深刻的分析。（2）设计合理，理论分析与计算正确，实验数据准确可靠。 （3）论文材料翔实可靠，说服力较强。 （4）论文结构严谨，逻辑性强，论述层次清晰，文字通顺、准确，行文流畅，用计算机打印成文。 （5）表格与插图一律用计算机打印，字体一律用小四号宋体。 五、其他要说明的问题： 1.在进行课题写作之前，必须系统地掌握铁路车站管理的基本理论 方法； 2.必须为此课题的写作进行专门的调查研究； 3.学生所选课题以本专业为限，不得选择非本专业研究内容做毕业 设计； 4.在研究期间，学生必须保证充裕的研究及写作时间。 下达任务日期：11年01月15日 要求完成日期：11年04月20日 答辩日期： 11年05月21日 指导教师：程谦 开题报告 题目：对提高铁路车站安全管理的思考 报告人：楼远飞 2011年1月15日 一、文献综述 车站是全国铁路网上数量最多、分布最广的铁路基层单位。随着生 产力布局的调整，基层站段撤并整合，站段的管理跨度相应扩大， 安全管理的难度也随之增大，确保安全稳定的任务越来越重，对站 段自主安全管理能力建设也提出了更高的要求。抓好车站安全管理，强化现场作业安全控制，确保运输安全和畅通，是必须高度重视和 认真思考的课题。 二、选题的目的和意义 随着新一轮的体制改革，目前剖析车站安全管理内容的深度还远远 不够，尤其缺乏运用科学手段对车站安全进行深入的研究，且理论 指导和现场操作性不强。为了深入探索车站安全管理，更好地管理 车务单位，选择了车站安全管理作为研究课题。 三、研究方案：
