开关电源助理工程师面试题
共25题 1---20题每题3分 21---25题每题8分
1， 一般情况下，同功率的开关电源与线性电源相比，_____。
A, 体积大，效率高 B，体积小，效率低 C, 体积不变，效率低 D, 体积小，效2，大功率开关电源常用变换拓扑结构形式是_____。
A, 反激式 B, 正激式 C, 自激式 D, 他激式
3, 一般来说，提高开关电源的频率，则电源_____。
A, 同体积时，增大功率 B, 功率减小，体积也减小 C, 功率增大， 体积也高， 体积增大
4， 肖特基管和快恢复管常作为开关电源的____。
A, 输入整流管 B, 输出整流管 C, 电压瞬变抑制管 D, 信号检波管
5， 肖特基管与快恢复管相比，____。
A, 耐压高 B, 反向恢复时间长 C, 正向压降大 D, 耐压低， 正向压降小6， GTR、SCR、GTO、TRIAC、MOSFET、IGBT中，那些是开关电源中变压器常用的驱 A, GTO和GTR B, TRIAC 和IGBT C, MOSFET和IGBT D，SCR和MOSFET
7， 开关电源变压器的损耗主要包括：____。
A, 磁滞损耗、铜阻损耗、涡流损耗 B, 磁滞损耗、铜阻损耗、介电损耗
C, 铜阻损耗、涡流损耗、介电损耗 D, 磁滞损耗、涡流损耗、介电损耗
8，开关电源变压器的初级漏感测量方法是___。
A, 次级开路，测初级电感 B, 初级开路，测次级电感C, 次级短路，测初级电感 D, 初级短路，测次级电感
9，开关电源变压器的激磁电感测量方法是___。
A, 次级开路，测初级电感 B, 初级开路，测次级电感C, 次级短路，测初级电感 D, 初级短路，测次级电感
10，变压器初次级间加屏蔽层的目的是_____。
A, 减小初次间分布电感引起的干扰 B, 减小初次间分布电容引起的干扰
C, 提高效率 D, 增大绝缘能力
11，减小开关驱动管的损耗主要途经是_____。
A, 选用低导通电阻的驱动管 B, 提高驱动管的驱动信号的边沿陡度
C, 提高开关频率 D, A和B及减小开关频率
12，已知功率管的管芯至管壳的热阻为1.2℃/W,管壳至散热器的热阻为2.0℃/W, 的热阻为10℃/W,环境温度为70℃，如功率管的损耗为6W，工作半小时后，管芯温度 A, 149.2℃ B 79.2℃ C, 70℃ D, 102℃
13，220VAC输入的电源，输入对外壳、输入对输出的工频耐压试验值一般是_____。 A,500V、1000V B, 1500V、2500V C, 2500V,1500V D,1000V,1500V
14， 电容的损耗包括漏电损耗和介电损耗，其中介电损耗是主要损耗，损耗角___
14， 电容的损耗包括漏电损耗和介电损耗，其中介电损耗是主要损耗，损
A, 越大，损耗越小 B,越小，损耗越小 C,是消耗有功功率与视在功率之比 与视在功率之比
15，电感饱和是指_____。
A, 通过的磁通随电流变化而变化 B, 电抗不变 C, 电抗减小 D,电抗增大 16，电感、磁环、磁珠的应用区别主要是____。
A, 电感用于滤波、磁环套在流有较大电流的导线上抗射频干扰、磁珠用于信号 B, 电感用于滤波、磁珠套在流有较大电流的导线上抗射频干扰、磁环用于信号 C, 磁环用于滤波、磁珠套在流有较大电流的导线上抗射频干扰、电感用于信号 D, 磁珠用于滤波、磁环套在流有较大电流的导线上抗射频干扰、电感用于信号 17，真空放电管、压敏电阻、TVS管分别用于____瞬时过压保护。
A, 电子元器件、电子设备、电气设备 B,电子设备、电气设备、电子元器件
C, 电气设备、电子元器件、电子设备 D,电气设备、电子设备、电子元器件
18，EMS测试中，IEC61000标准中浪涌电压、电快速脉冲的脉宽/边沿要求是___。 A, 50μS/5μS 50nS/5nS B, 50μS/5nS 50nS/5nS
C, 100μS/1μS 100nS/10nS D, 5μS/5nS 100nS/10Ns
19, 220VAC电源输入滤波器共模阻抗与差模阻抗相比, _____.
A, 共模阻抗与差模阻抗基本相同 B, 共模阻抗小于差模阻抗
C, 共模阻抗大于差模阻抗 D, 共模阻抗等于差模阻抗的平方
20, 模拟电路地与数字电路地一点共地的目的是___.
A, 减小数字电路地线电流 B, 减小模拟电路受到的辐射干绕
C, 增大模拟电路与数字电路的共地阻抗D, 减小模拟电路与数字电路的共地阻抗
21, 分布式电压闭环开关电源并联运行, 每台电源在电压给定值不变的情况下,电应为____.
A, 硬特性(即恒压特性) B, 降特性(即随电流增大电压下降)
C, 升特性(即随电流增大电压增大) D, 无要求
22, PID调节方式中,I和D的作用分别是____.
A, 消除静态误差和提高动态性能 B,提高动态性能和消除静态误差
C, 减小调节时间和消除静态误差 D, 减小超调量和消除静态误差
23, 一运算放大器的开环增益为80DB, 如不考虑其他误差因素,要求用该放大器一差小于0.5%, 则闭环放大增益K应____.
差小于0.5%, 则闭环放大增益K应____.
A, K >=100 B, K>=50 C, 50<=K<=100 D, K<=50
24, 开关电源中反馈用的传输光耦,对其CTR值要求是____.
A, 越大越好 B, 越小越好 C, 有一定的范围 D, 无所谓
25, 如果是NRZ编码,当通讯波特率较高且距离较远时, 总线两端需要接端接电阻, ___.
A, 按总线驱动器的直流负载能力取 B, 按干扰噪声程度取
C, 取该波特率(频率)对应的通信电缆的波阻抗值 D, 取该波特率对应通信电抗值
答案：
1.D
2. B
3. A
4.B
5.D
6.C
7.A
8.C
9.A 10.B 11.D 12.A 13.B 1 17.D 18.A 19.C 20.D 21.B 22.A 23.D 24.C 25.C
1
评分次数
Siderlee
1。普通二极管和电力电子用的二极管在结构上有什么区别？提示：psn结构，s层的作用是什么？可以从杂质掺杂浓度来分析。 答：通常为了增加二极管的耐压，理论上可以增厚pn结，并且降低杂质浓度，但是缺点是正相导通损耗变大。 通过加一层低杂质的s层，性能得到改观：正相导通的时候s层完全导通，近似于短路，直接pn连接，所以压降小；反相接电压的时候，由于s层的杂质浓度低，电导低，或者说此s层能够承受的最大电场E 较大，所以s层能够承受较大电压而不被击穿。 2。在现代开关器件中，经常可以看到punch through技术的应用。请介绍一下这种技术的原理和它的优点（相比起没有使用此技术的器件）。 答：在开关器件中，用于提高耐压的s层往往并没有得到充分的利用，因为s层的一端耐压为Emax的时候，另外一段为0，也就是说，E在s层并不是均匀分布的，Umax~0.5(Em ax+Emin)——注意，器件耐压只取决于s层中E对于l长度的积分。punch through就是在s层与pn结直接再加一层高杂质掺杂的薄层，使得此层中电场由Emax变化到Emin＝0，而真正的s层中处处场强都接近于Emax。 理论上，通过punch through技术，s层的宽度可以减少50％——在耐压不变的前提下。实际中由于s 层必须有一定的电导，宽度会略大于50％。 3。IGBT有“电导调制”的特点，应此igbt在大电流，较低频率的应用场合较MOSFET更有优势。何谓电导调制？ 答：电导调制其实很简单，也就是Uce之间的等效电路模型为一接近理想的二极管。饱和电压不随着电流增加而增加，导通损耗为P~I；而mosfet的ds等效电路为一个电阻，损耗为P~I^2。因此在通态损耗占主要因素的场合（如电机驱动），igbt更有优势。 4。thyristor和gto结构上大同小异，但后者却能够实现主动关断。请介绍一下生产工艺上的差异。 答：比较难用文字说清楚，gto是的层与层之间是环形结构，所以结合程度要比普通的晶闸管好，能够实现关断（具体请自行参阅相关文献）。 5。在大电流应用场合，有时需要多管并联。现在可供选择的器件有igbt和mosfet。哪些可以用于并联，哪些不可以？原因是什么？ 答：mosfet可直接用于并联，igbt不方便。因为mosfet是负温度系数，各个并联管之间可以平衡：T 上升，Rds上升－》I减小。而igbt是正温度系数不行，同理，双极型三极管也不可以简单并联。如果要并联，必须串联在e极一个小电阻，但这就降低了效率，不太实用。 另外igbt还有latch的问题，详情参考相关文献。 6。在常用的dcdc converter中，如buck converter 或boost converter，二极管的反相恢复时间对能量损耗的影响很大。为改善损耗，请给出两种方法。提示：新器件鸡拓扑结构。 答：方案一，用SiC代替快回复二极管。经过计算得出，不少情况下，虽然SiC二极管比较贵，但从整体
安森美半导体 Magnetics in Switched-Mode Power Supplies 开关电源中的磁性元件
Outline 纲要
Block Diagram of a Typical AC-DC Power Supply 一个典型的交流－直流电源的框图 Specification of the Power Supply 电源的技术规格 Key Magnetic Elements in a Power Supply 电源中的关键磁性元件 Review of Magnetic Concepts 磁概念的回顾 Magnetic Materials 磁性材料 Inductors and Transformers 电感和变压器 References 参考文献
Block Diagram of an AC-DC Power Supply 交流－直流电源框图
Input Filter 输入滤波器 Rectifier 整流器 PFC 功率因数
AC Input 交流 输入
Power Stage 原边电源
TransFormer 变压器
Output Circuits 输出电路
DC Outputs (to loads) 直流输出 （至负载）
Specifications (Abbreviated) 技术规格（精简版）
100-Watt Three-Output Power Supply 100瓦3输出电源
Input Voltage: 输入电压： Input Current: 输入电流： Input Harmonics: 输入谐波： Hold-up Time: 保持时间： Inrush Current: 浪涌电流： Outputs: 输出：
OUTPUT VOLTAGE (V) 输出电压(v) 5 3.3 12
90 – 264 Vac, 47-63 Hz 90－264V交流，47－63Hz 2 A maximum. 最大2A。 Meets IEC1000-3-2 A14 for all load conditions. 在所有负载条件下均符合IEC1000-3-2 A14。 20 ms minimum. 最少20ms。 40 A peak at 264 V (cold start) 在264V时40A峰值（冷启动）
OUTPUT CURRENT (A) 输出电流(v) MIN.最小值 MAX.最大值 1.5 10 0.3 5 0.3 3 TOTAL REGULATION 总调整率 2.0% 2.0% 2.0%
RIPPLE (mV pp) 纹波(mV pp) 50 50 100
开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险
烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析 一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。
智能高频开关电源模块 22005F/11010F 用 户 手 册
目录 第一章概述 (2) 第二章充电模块介绍 (3) 2.1 结构及接口 (3) 2.1.1模块外观 (3) 2.1.2前面板 (3) 2.1.3后面板 (5) 2.2充电模块工作原理 (6) 2.3充电模块主要功能 (6) 2.3.1保护功能 (6) 2.3.2 其它功能 (7) 2.4充电模块性能参数 (8) 2.4.1环境要求 (8) 2.4.2输入特性 (9) 2.4.3输出特性 (9) 2.4.4其他特性 (9) 2.5充电模块安装尺寸 (10) 2.6包装维护 (11) 2.6.1运输包装 (11) 2.6.2维护 (11) 2.7使用注意事项及处理 (11) 2.7.1模块均流 (11) 2.7.2输出电压设定 (12) 2.7.3分组号设定 (12) 2.7.4地址设定 (12) 2.7.5模块告警现象及处理 (12) 注意事项 (13)
第一章概述 公司专业生产高频开关模块和其它专业电源模块以及电力操作电源监控系统，向各合作厂家及终端用户提供其中的电源组件。电力操作电源系统是应用电力机房内的电源设备，电力操作电源又称电力工程交、直流电源，简称交、直流屏（柜）。主要用于各级变电所（站）及火力、水力发电厂，作为控制负荷和动力负荷以及直流事故照明负荷的电源，是电力系统控制、保护的基础。在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。 智能高频开关直流电源系统由交流输入配电部分、充电模块整流部份、降压部份、直流输出馈电部份、监控部份以及绝缘监测部份组成。 电力操作电源充电模块作为电力系统必不可少的重要组成部份，其设计目标是安全、可靠、高效、稳定、不间断地向电力设备提供能源；除此之外，现代电力操作电源还必须具备智能集散监控，无人值守和电池自动管理等功能，从而满足电力系统现代化管理的需求。 电力操作电源充电模块不仅能很好的满足市场的需求，还能从客户实际应用角度出发，为客户提供真正经济、可靠、便利的系统解决方案。其主要特点集中体现在： ●高功率密度化，有利于节约系统空间，提高系统容量。 ●高效率，利用智能风冷方式，能很好地处理模块器件温升，提高可靠性。 ●具有输出电压和电流平滑调节的功能。 ●模块内部集成防倒灌二极管，可实现热插拔，方便系统调整及维护。 ●软件均流，无需硬件设置，能支持多达60个模块可靠自主均流运行。 ●充电模块智能控制，提供数据通讯接口。 ●分散多级监控系统，实现监控系统的简单可靠。
AC-DC4810/05系列高频开关电源模块 技术手册
目录 第一章概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 第二章产品性能命名方法。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 第三章主要特点。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 第四章操作规程及一般维护。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 第五章注意事项。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 第六章主要技术参数。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4
AC-DC4810/05高频开关电源使用说明 一、概述 小型通讯设备广泛采用通讯标准48V/24V 电压等级，一般电流较小，但供电设备 亦要求管理功能完备，方便使用，具有后备供电功能。 AC-DC4810/05系列一体化电源模块及电源柜即是针对此产品设计而成，其中一体化电源内部设有如下部分，交流/直流整流器电源，充电管理电路，放电保护电路，3-5个分路负载管理单元，电池接口，总输出接口，分路负载接口，系统原理图如下： -OUT 5A -OUT1 3A -OUT2 2A -OUT3 1A -OUT4 1A 系统工作原理如下：当有市电工作时，整流器电源利用市电交流220V ，变换成直 流电源输出，一方面向负载提供供电电流，另一方面由充电管理单元向电池提供充电，电池容量可选12AH ，24AH ，38AH ，50AH ，其中充电管理单元设有降压限流充电管理电路，恒压浮充管理电路，保证电池能够快速可靠地完成充电功能。 当市电停电后，系统会由电池通过放电保护单元不间断的向负载连续提供供电，供电时间由选取电池容量及设备此时工作电流决定。 负载用电池容量 12AH 24AH 38AH 设备用电：3A 3小时 6小时 10小时 设备用电：5A 2.4小时 3.6小时 6小时 在电池放电时间较长时，电池继续放电可能导致过放电，故电源内设有电池过放 电保护电路，当发生过放电时，切断电池与输出之间的连线通路，不再向外输出，等待市电来电。 电源直流输出一般采用通讯负电源标示方法，即GND ，-OUT 。并且为方便用户使用，设有一个主输出，4个分路输出。各输出分路并设有负载分配管理单元，当负载大于额定电流2倍以上时，负载分配管理单元会停止向此负载输出其他分路功能正常工作，当负载恢复到正常额定值内时，该分路会继续提供输出。 市电 整流器电源 供电 充电管理单元 电池 放电保护单元 分路负载管理单元 分路负载管理单元 分路负载管理单元 分路负载管理单元
开关电源工程师面试题 共25题1---20题每题3分21---25题每题8分 1，一般情况下，同功率的开关电源与线性电源相比，_____。 A,体积大，效率高B，体积小，效率低 C,体积不变，效率低D,体积小，效率高 2，大功率开关电源常用变换拓扑结构形式是_____。 A,反激式B,正激式C,自激式D,他激式 3,一般来说，提高开关电源的频率，则电源_____。 A,同体积时，增大功率B,功率减小，体积也减小 C,功率增大，体积也增大D,效率提高，体积增大 4，肖特基管和快恢复管常作为开关电源的____。 A,输入整流管B,输出整流管 C,电压瞬变抑制管D,信号检波管 5，肖特基管与快恢复管相比，____。 A,耐压高B,反向恢复时间长 C,正向压降大D,耐压低，正向压降小 6，G T R、S C R、G T O、T R I A C、M O S F E T、I G B T中，那些是开关电源中变压器常用的驱动元件？____。 A,G T O和G T R B,T R I A C和I G B T C,M O S F E T和I G B T D，S C R和M O S F E T 7，开关电源变压器的损耗主要包括：____。 A,磁滞损耗、铜阻损耗、涡流损B,磁滞损耗、铜阻损耗、介电损耗C,铜阻损耗、涡流损耗、介电损D,磁滞损耗、涡流损耗、介电损耗8，开关电源变压器的初级漏感测量方法是___。 A,次级开路，测初级电感B,初级开路，测次级电感 C,次级短路，测初级电感D,初级短路，测次级电感 9，开关电源变压器的激磁电感测量方法是___。 A,次级开路，测初级电感B,初级开路，测次级电感 C,次级短路，测初级电感D,初级短路，测次级电感 10，变压器初次级间加屏蔽层的目的是_____。 A,减小初次间分布电感引起的干扰B,减小初次间分布电容引起的干扰C,提高效率D,增大绝缘能力 11，减小开关驱动管的损耗主要途经是_____。 A,选用低导通电阻的驱动管B,提高驱动管的驱动信号的边沿陡度C,提高开关频率D,A和B及减小开关频率
开关电源之软开关技术在开关电源中的应用阐述 开关电源中的硬开关和软开关是针对开关晶体管而言的。硬开关是不管 开关管上的电压或电流，强行接通或关断开关管。当开关管(漏极和源极之间，或者集电极和发射极之间)的电压及电流较大时，切换开关管，由于开关管状态间的切换(由导通到截止，或由截止到导通)需要一定的时间，这样就会造 成在开关管状态切换的某一段时间内，电压和电流有一个交越区域，这个交 越造成的开关管损耗(开关管的切换损耗)随开关频率的提高而急速增加。 ?若是感性负载，在开关晶体管关断时会感应出尖峰电压。开关频率越高， 关断越快，该感应电压越高。此电压加在开关器件两端，容易造成器件击穿。 ?若是容性负载，在开关晶体管导通瞬间的尖峰电流大。因此，当开关晶体 管在很高的电压下接通时，储存在开关晶体管结电容中的能量将以电流形式 全部耗散在该器件内。频率越高，开通电流尖峰越大，从而会引起开关管的 过热损坏。 ?另外，在次级高频整流回路中的二极管，在由导通变为截止时，有一个反 向恢复期，开关晶体管在此期间内接通时，容易产生很大的冲击电流。显然 频率越高，该冲击电流也越大，对开关晶体管的安全运行造成危害。 ?最后，做硬开关运用的开关电源中，开关晶体管会产生严重的电磁骚扰。 随着频率的提高和电路中的di/dt和du/dt增大，所产生的电磁骚扰也在增大，影响开关电源本身和周围电子设备的正常工作。 ?上述问题严重阻碍了开关器件(开关晶体管和高频整流二极管)工作频率的 提高。近年来开展的软开关技术研究为克服上述缺陷提供了一条有效的途径。和硬开关工作原理不同，理想的软关断过程是电流先降小到零，电压在缓慢
开关整流器的基本原理 一、填空 1、功率变换器的作用是（）。 将高压直流电压转换为频率大于20KHZ的高频脉冲电压 2、整流滤波器电路的作用是（）。 将高频的脉冲电压转换为稳定的直流输出电压 3、开关电源控制器的作用是将输出（）取样，来控制功率开关器件的驱动脉冲的（），从而调整（）以使输出电压可调且稳定。 直流电压、宽度、开通时间。 4、开关整流器的特点有（）、（）、（）、（）、（）、（）及（）。 重量轻、体积小、功率因数同、可闻噪声低、效率高、冲击电流小、模块式结构。 5、采用高频技术，去掉了（），与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只是相控整流器的（），重量已接近（）。 工频变压器、1/10、1/10。 6、相控整流器的功率随可控硅（）的变化而变化，一般在全导通时，可接近（）以上，而小负载时，仅为左右，经过校正的开关电源功率因数一般在（），以上，并且基本不受（）变化的影响。 导通角、、。 7、在相控整流设备件，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于（），而开关电源在无风扇的情况下，可闻噪声仅为（）左右。 60db、45db。
8、开关电源采用的功率器件一般（比较）较小，带功率因数补偿的开关电源其整流器效率可达（）以上，较好的可做到（）以上。 88%、91%。 9、目前开关整流器的分类主要有两种，一类是采用（）设计的整流器，一般称之为（），二是采用（）设计的整流器，主要指（）开关整流器。 硬开关技术、SMR、软开关技术、谐振型 10、谐振型技术主要是使各开关器件实现（）或（）导通或截止，从而减少开关损耗，提高开关频率。 零电压、零电流。 11、按有源开关的过零开关方式分类，将谐振型开关技术分为（）—ZCS、（）—ZVS两大类。 12、单端正激变换电路广泛应用于（）变换电路中，被认为是目前可靠性较高，制造不复杂的主要电路之一。 13、单端反激变换电路一般用在（）输出的场合。 14、全桥式功率变换电路主要应用于（）变换电路中。 15、半桥式功率变换电路得到了较广泛的应用，特别是在（）和（）的场合，其应用越来越普遍。 16、开关电源模块的寿命是由模块内部工作（）所决定，温升高低主要是由模块的（）高低所决定，现在市场上大量使用的开关电源技术，主要采用的是（）技术。 17、功率密度就是功率的（），比值越大说明单位体积的功率越大。 18、计算功率有两种方法，一种是（），另一种是模块允许的，在交流和直流变化的全电压范围内所能提供的（）。
嵌入式 通信设备用高频开关电源 产品说明书 （PS4860系列） 深圳市中兴通电力技术有限公司
一、系统介绍 1.系统概述 PS4860（48V/60A）是我公司为通讯设备设计制造的嵌入式、智能化、多功能整流电源。它主要由整流器模块、控制单元和配电单元组成，设备机柜外形图见附图。整流器模块型号为PS4820（48V/20A），最多可放置3只。 本电源系统采用标准19英寸宽度，可与目前通信行业标准机架自由组合。本电源也可选用我公司PS4810（48V/10A）、PS4815（48V/15A）模块或PS2410（24V/10A）、PS2415（24V/15A）、PS2420（24V/20A）、模块。 2．原理简介 接入单相三线制交流电，经过交流空气开关将交流电分配给整流模块，整流模块采用高频PWM技术将单相交流电变换为隔离的直流电。该直流电经直流配电单元分配给蓄电池组充电用和供负载用。控制单元控制整个系统，实现故障告警、参数显示、键盘操作、电池管理、远程通信等功能。 3．产品特点 3.1 嵌入式 产品集成了交/直流配电、整流模块和控制单元，体积小。采用标准19英寸宽度，可嵌入通信行业设备机架。 3.2 模块化 高频整流模块冗余备份运行，均流度高，通过长时间短路试验和高温老化，可工作于有微机监控器和无微机监控器两种模式，采用成熟的技术和工艺，可靠性高。 3.3 智能化 微机监控器自动采集交流、直流、电池和整流模块的参数和工作状态，通过RS232口、RS485口或MODEM与周边设备或远程监控中心联机组网，实现远程监控，采用中国电信总局《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》，通用性强。 1
高频开关电源电路原理分析 开关电源微介绍开关电源具有体积小、效率高的一系列优点。已广泛应用于各种电子产品中。然而，由于控制电路复杂，输出纹波电压高，开关电源的应用也受到限制。它 电源小型化的关键是电源的小型化，因此必须尽可能地减少电源电路的损耗。当开关电源工作在开关状态时，开关电源的开关损耗不可避免地存在，损耗随着开关频率的增加而增大。另一方面，开关电源中的变压器和电抗器等磁性元件和电容元件的损耗随着频率的增加而增加。它 在目前市场上，开关电源中的功率晶体管大多是双极型晶体管，开关频率可以达到几十kHz，MOSFET开关电源的开关频率可以达到几百kHz。必须使用高速开关器件来提高开关频率。对于开关频率高于MHz的电源，可以使用谐振电路，这被称为谐振开关模式。它可以大大提高开关速度。原则上，开关损耗为零，噪声非常小。这是一种提高开关电源工作频率的方法。采用谐振开关模式的兆赫变换器。开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60 KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的开关电源其实是高频开关电源的缩写形式，和电源本身的关闭和开启式没有任何关系的。 开关电源分类介绍开关电源具有多种电路结构：（1）根据驱动方式，存在自激和自激。它2）根据DC／DC变换器的工作方式：（1）单端正激和反激、推挽式、半桥式、全桥式等；2）降压式、升压式和升压式。它 （3）根据电路的组成，有谐振和非谐振。它 （4）根据控制方式分为：脉宽调制（PWM）、脉冲频率调制（PFM）、PWM和PFM混合。（5）根据电源隔离和反馈控制信号耦合方式，存在隔离、非隔离和变压器耦合、光电耦合等问题。这些组合可以形成各种开关模式电源。因此，设计者需要根据各种模式的特点，
硬件工程师笔试题 一、电路分析： 1竞争与冒险 在组合逻辑中，在输入端的不同通道数字信号中经过了不同的延时，导致到达该门的时间不 一致叫竞争。因此在输出端可能产生短时脉冲(尖峰脉冲)的现象叫冒险。 常用的消除竞争冒险的方法有：输入端加滤波电容、选通脉冲、修改逻辑设计等。 2、同步与异步 同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系。 同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。 异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，只有这些触发器的状态变化与时钟脉冲同步，而其它的触发器的状态变化不与时钟脉冲同步。 异步电路不使用时钟脉冲做同步，其子系统是使用特殊的“开始”和“完成”信号使之同步 同步就是双方有一个共同的时钟，当发送时，接收方同时准备接收。异步双方不需要共同的 时钟，也就是接收方不知道发送方什么时候发送，所以在发送的信息中就要有提示接收方开 始接收的信息，如开始位，结束时有停止位 3、仿真软件：Proteus 4、Setup 和Hold time Setup/hold time是测试芯片对输入信号和时钟信号之间的时间要求。建立时间是指触发器的 时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应提前时钟上升沿(如上升沿有效)T时间到达芯片，这个T就是建立时间-Setup time.如不满足setup time，这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。如果hold time不够，数据同样 不能被打入触发器。 5、IC设计中同步复位与异步复位的区别 同步复位在时钟沿采集复位信号，完成复位动作。异步复位不管时钟，只要复位信号满足条 件，就完成复位动作。异步复位对复位信号要求比较高，不能有毛刺，如果其与时钟关系 不确定，也可能出现亚稳态。 6、常用的电平标准 TTL : transistor-transistor logic gate晶体管—晶体管逻辑门 CMOS: Complementary Metal Oxide Semiconductor 互补金属氧化物半导体 LVTTL( Low Voltage TTL )、LVCMOS( Low Voltage CMOS)： 3.3V、2.5V RS232 RS485 7、TTL电平与CMOS电平 TTL 电平和CMOS 电平标准 TTL 电平：5V 供电 输出L：<0.4V ；H ：>2.4V 1
开关电源中的光耦的作用 开关电源的光耦主要是隔离、提供反馈信号和开关作用。开关电源电路中光耦的电源是从高频变压器次级电压提供的，当输出电压低于稳压管电压是给信号光耦接通，加大占空比，使得输出电压升高；反之则关断光耦减小占空比，使得输出电压降低。旦高频变压器次级负载超载或开关电路有故障，就没有光耦电源提供，光耦就控制着开关电路不能起振，从而保护开关管不至被击穿烧毁。 通常光耦与TL431一起使用。下面是led电源驱动芯片(开关电源芯 片)TMG0321/TMG0165/TMG0265/TMG03655的部分电路。两电阻串联取样到431R端与内部比较器进行比较.然后根据比出的信号再控制431K端(阳极接光耦那一端)对地的电阻,然后达到控制光耦内部发光二极管的亮度.(光耦内部一边是一发光二极管,一边是一光敏三极管)通过发光的强度.控制另一端三极管的CE端的电阻也就是改变了led电源驱动芯片(开关电源芯 片)TMG0321/TMG0165/TMG0265/TMG0365检测脚的电流（1脚：电压反馈引脚，通过连接光耦到地来调整占控比）.根据电流的大小，led电源驱动芯片(开关电源芯 片)TMG0321/TMG0165/TMG0265/TMG0365就会自动调整输出信号的占空比,达到稳压的目的 TMG0321/TMG0165/TMG0265/TMG0365芯片是一款高集成度、高性能的PWM＋MOSFET 管二合一的电流型离线式开关电源控制器。适用于充电器、电源适配器、LED驱动电源等各类小功率的开关电源。采用DIP8 封装，无需加散热器可输出0～36W 的功率（加散热可以做到更大）。电路结构简单，成本低。具有完善的保护功能，包括过压、欠压、过温、过载及短路等保护。固定振荡频率及抖频功能，可以降低EMI。待机功率低，在待机时进入跳周期模式，符合“能源之星”等待机功耗标准要求。 光耦在开关电源中有两个作用。 1；隔离，把进线220V的强电和电路板电路隔离开来，也就是常说的…冷底板?。 2；同时把后面工作电路中变化的电压信号通过光耦的原端发光二极管转变成光信号照射到次端的光敏二极管从而改变光敏二极管的电阻，在通过这个电阻的变化去控制开关电源，完成了隔离和反馈控制的作用。
开关电源技术 题目一种新型开关电源的设计与应用 指导教师王志娟 学生香标 学号 5 专业自动化 教学单位学院机电工程系（盖章）2013 年 11月 6日 目录 摘要---------------------------------------------------------------------------------------------3
引言---------------------------------------------------------------------------------------------3 第一章开关电源概述-----------------------------------------------------------------------3 1.1 开关电源发展历史与应用力---------------------------------------------------3 1.2 开关电源所用的术语------------------------------------------------------------4 第二章输入电路-----------------------------------------------------------------------------5 2.1 输入保护器件---------------------------------------------------------------------5 2.2 输入阳间电压保护---------------------------------------------------------------5 2.3 输入整流滤波电路原理---------------------------------------------------------6 第三章隔离单端反激式变换器电路------------------------------------------------------7 3.1 单端反激式变换器电路中的开关晶体管------------------------------------7 3.2 单端反激式变换器电路中的变压器绕组------------------------------------8 第四章UC3842的原理及技术参数---------------------------------------------------------8 4.1 UC3842的原理和概述------------------------------------------------------------8 4.2 UC3842的技术参数--------------------------------------------------------------10
2011年8月15日第34卷第16期 现代电子技术 M odern Electro nics T echnique A ug.2011V ol.34N o.16 智能高频开关电源系统中整流模块的功能设计 毕恩兴 (西安铁路职业技术学院,陕西西安 710014 摘要:以智能高频开关电源系统中的整流模块为研究对象,采用无源PF C 和D C/DC 变换器的原理,对模块的整流原理进行设计和改善,经过对整流模块的硬件、电路的设计与调试表明:该整流模块可以有效地解决智能高频开关电源系统中整流问题,同时,还具有可靠性强、稳定性好且体积小、噪声低、节能高效、维护方便等优点,能够很好地满足现代智能高频开关电源系统的发展趋势要求。 关键词:高频开关电源;整流模块;D C DC 变换器;PF C 中图分类号:T N710 34;T M 32 文献标识码:A 文章编号:1004 373X(201116 0189 03 Design on Rectifier Module in the High frequency Intelligent Switching Power System BI En xing (Xi an Railway Vocat ion &T ec hni cal Institute,Xi an 710014,China Abstract :T aking t he r ect ifier mo dule o f high fr equency int elligent switching pow er as research object,and using passive po wer factor co rr ection and DC/DC
目录 引言......................................................... 1本文概述 ................................................. 1.1选题背景............................................................................................................................ 1.2本课题主要特点和设计目标 ........................................................................................... 1.3课题设计思路.................................................................................................................... 2SABER软件................................................ 2.1SABER简介 ..................................................................................................................... 2.2SABER仿真流程 ............................................................................................................. 2.3本章小结............................................................................................................................ 3三相桥式全控整流器的设计.................................. 3.1工作原理............................................................................................................................ 3.1.1 三相桥式全控整流电路的特点 ..................................................................................... 3.2保护电路............................................................................................................................ 3.2.1 过电压产生的原因.......................................................................................................... 3.2.2 过压保护 (1) 3.2.3 过电流产生的原因 (1) 3.2.4 过流保护 (1) 3.3SABER仿真 (1) 3.3.1 设计规范 (1) 3.3.2 建立模型 (1)

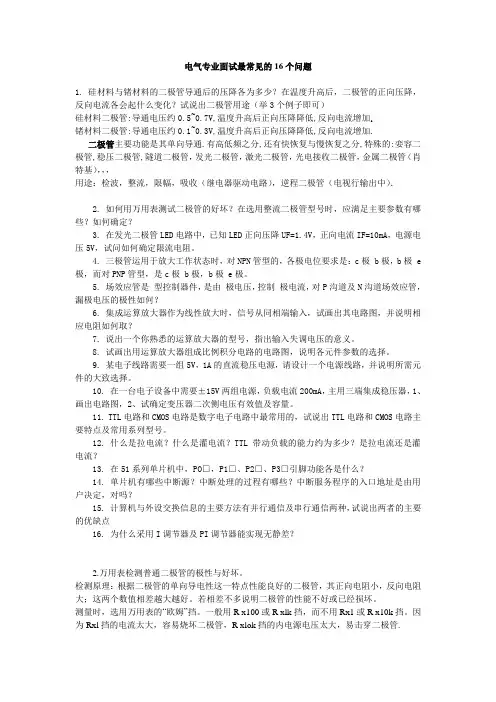

电气自动化专业面试最常见的16个问题电气自动化 1. 硅材料与锗材料的二极管导通后的压降各为多少？在温度升高后，二极管的正向压降，反向电流各会起什么变化？试说出二极管用途（举3个例子即可）硅材料二极管:导通电压约0.5~0.7V,温度升高后正向压降降低,反向电流增加. 锗材料二极管:导通电压约0.1~0.3V,温度升高后正向压降降低,反向电流增加. 二极管主要功能是其单向导通.有高低频之分,还有快恢复与慢恢复之分,特殊的:娈容二极管,稳压二极管,隧道二极管，发光二极管，激光二极管，光电接收二极管，金属二极管（肖特基），，，用途：检波，整流，限幅，吸收（继电器驱动电路），逆程二极管（电视行输出中）． 2. 如何用万用表测试二极管的好坏？在选用整流二极管型号时，应满足主要参数有哪些？如何确定？根据二极管工作特性，用万用表的1*100或者是1*1K档，正向电阻小约为几十倒几百欧姆；反向电阻远大于正向电阻，若正反向电阻为零或都很大，可判断二极管损坏。在选择二极管注意的应注意二极管的额定电流，可承受的反向电压和工作是的频率问题。 3. 在发光二极管LED电路中，已知LED正向压降UF=1.4V，正向电流IF=10mA，电源电压5V，试问如何确定限流电阻。 5-1.4）/10=0.36kΩ 4. 三极管运用于放大工作状态时，对NPN管型的，各极电位要求是：c极 b极，b极 e 极，而对PNP管型，是c极 b极，b极 e极。 5. 场效应管是型控制器件，是由极电压，控制极电流，对P沟道及N沟道场效应管，漏极电压的极性如何？ 6. 集成运算放大器作为线性放大时，信号从同相端输入，试画出其电路图，并说明相应电阻如何取？ 7. 说出一个你熟悉的运算放大器的型号，指出输入失调电压的意义。 8. 试画出用运算放大器组成比例积分电路的电路图，说明各元件参数的选择。 9. 某电子线路需要一组5V，1A的直流稳压电源，请设计一个电源线路，并说明所需元件的大致选择。 10. 在一台电子设备中需要±15V两组电源，负载电流200mA，主用三端集成稳压器，1、画出电路图，2、试确定变压器二次侧电压有效值及容量。 11. TTL电路和CMOS电路是数字电子电路中最常用的，试说出TTL电路和CMOS电路主要特点及常用系列型号。 12. 什么是拉电流？什么是灌电流？TTL带动负载的能力约为多少？是拉电流还是灌电流？ 13. 在51系列单片机中，PO□，P1□、P2□、P3□引脚功能各是什么？ 14. 单片机有哪些中断源？中断处理的过程有哪些？中断服务程序的入口地址是由用户决定，对吗？ 15. 计算机与外设交换信息的主要方法有并行通信及串行通信两种，试说出两者的主要的优缺点 16. 为什么采用I调节器及PI调节器能实现无静差？有时候根据单位具体招聘的岗位情况也会有针对于某方面的问题，比如电厂或者供电所之类的单位招聘员工，就会问到工厂供配电方面知识；如水泥或者化工厂招聘电气工作人员，那么上边的关于电路和模拟之类的问题会问的比较少，一般会问有关PLC和相关设备调试，还有自动控制相关基本知识。总之，面试的问题都是本专业基本知识。 拟电子方面： 1.模电三极管3个脚要会认，叫撒名称?可会画符号？（很简单，但是还是好多人不会） 2.模电3种基本放大电路要会画，不会算不打紧，会画就行了。
