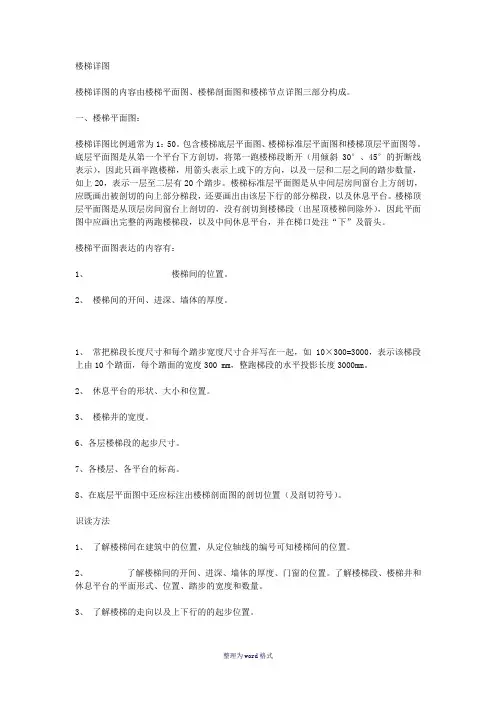

楼梯详图 令狐文艳 楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。 一、楼梯平面图： 楼梯详图比例通常为1：50。包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30°、45°的折断线表示），因此只画半跑楼梯，用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如上20，表示一层至二层有20个踏步。楼梯标准层平面图是从中间层房间窗台上方剖切，应既画出被剖切的向上部分梯段，还要画出由该层下行的部分梯段，以及休息平台。楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。 楼梯平面图表达的内容有： 1、楼梯间的位置。 2、楼梯间的开间、进深、墙体的厚度。 1、常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如10×300=3000，表示该梯段上由10个踏面，每个踏面的宽度300 mm，整跑梯段的水平投影长度3000mm。
2、休息平台的形状、大小和位置。 3、楼梯井的宽度。 6、各层楼梯段的起步尺寸。 7、各楼层、各平台的标高。 8、在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。 识读方法 1、了解楼梯间在建筑中的位置，从定位轴线的编号可知楼梯间的位置。 2、了解楼梯间的开间、进深、墙体的厚度、门窗的位置。了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量。 3、了解楼梯的走向以及上下行的的起步位置。 4、了解楼梯段各层平台的标高。 5、在底层平面图中了解楼梯剖面图的剖切位置，及剖视方向。 二、楼梯剖面图： 楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯 段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。比例一般为1：50、1：30或1：40，习惯上如果各层楼梯构造相同，且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图，其余部分
绘制施工图的步骤和方法 1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2．选择适当的比例。 3．进行合理的平面布置图布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。 建筑施工图画法举例 1．建筑平面图的画法步骤 1）画所有定位轴线，然后画出墙、柱轮廓线。 2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3）经检查无误后，擦去多余的图线，按规定线型加深。 4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。 最后，在平面图下方写出图名及比例等。 2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3．剖面图的画法步骤 1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。 3）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4．楼梯详细的画法步骤 （1）楼梯平面图 1)首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度和长度。 2)采用两平行线间距任意等分的方法划分踏步宽度。 3)画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。 （2）楼梯剖面图的画法步骤 1)画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置。 2)用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。 3)画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部。 4)检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

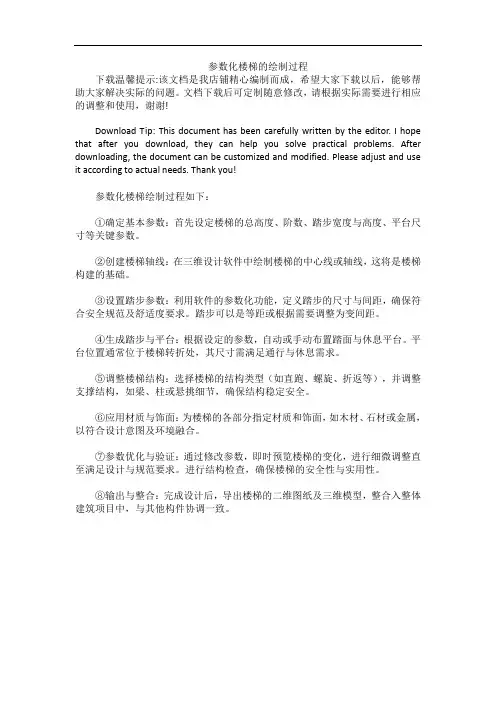

楼梯绘制流程WORD版本 更新时间2012年7月15日 一读懂楼梯建筑图 我认为想画好楼梯的结构图，必须先读懂楼梯的建筑图，由于建筑设计在整个设计中的"龙头"地位，后续所以的设计专业都要以它为设计的依据，所以读懂楼梯建筑图对于画好楼梯结构图纸非常关键 究竟什么是建筑图，我们该怎么定义它呢？我觉得啊，个人看法，一种事物，当然我们不懂它的定义时，可以去查书查资料也可以去无所不能的百度，但是你会发现那些定义都是非常晦涩的字眼，大家一定要弄懂之后务必用自己的理解再给它一个你自己认为合理的定义，只有这样你对它的印象才会印在你的脑子而不是那些晦涩的文字定义。 我对建筑平面图的理解是---它是建筑物在装修完成后对每一层的楼梯向上某一跑梯段标高处剖切后的俯视图，我的理解建筑图的实质就是剖面后的俯视图，下面结合我正在做的案例来说明，看图 A 地下室楼梯建筑平面图
B 一层楼梯建筑平面图 C 二层楼梯建筑平面图
D 三层（本案例的顶层）楼梯建筑平面图 E 楼梯建筑剖面图 我们知道楼梯是一个立体空间结构所以想弄明白楼梯就必须结合平面图和剖面图来一起看
大家在看图的时候会发现一个符号这叫剖断线表示该平面图被剖到的部位我们结合A图和E图此案例为四跑楼梯A图表示在该层（地下一层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图再结合B图和E图B图表示该层（首层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图 在此大家注意A、B有不同A图剖断线只有一边有楼梯而B图剖断线两边都有楼梯大家想想为什么大家注意到“俯视”这个词A图为底层所以俯视下去什么也没有而B 图为1层下面还有地下一层所以它在本层楼梯第三跑处被剖断后俯视仍然能看见下一层的楼梯但是实质上剖断线两边的楼梯的层数是不在一个平面内的这个大家要理解我人比较笨花了很多时间才看懂楼梯建筑平面图与剖面图的关系一点粗浅的经验分享下下面是C图和B图差不多最后看D图这是本案例顶层楼梯建筑平面图这一层没有向上的梯段了但是我们任然可以按照我对建筑平面图的理解向本层楼梯向上某一跑梯段标高处剖切后俯视但是顶层没有向上梯段所以该层楼梯建筑平面图没有剖断线，这就对应上了另外还有上下标识的箭头和文字不过我觉得只要看懂了上面所说的理解上下箭头和标识是非常容易这里就不做说明了这是建筑图纸中对于楼梯的表示方法我们画楼梯结构图时也可以借鉴其表示方法这个在后面楼梯结构绘图会说到 二初识楼梯的结构构成 认识楼梯的结构组成和楼梯的结构图表示方法，一定不能不看图集03G101-2混凝土板式楼梯的图集（因为板式楼梯较多，暂时先介绍板式楼梯，另外就是梁式楼梯本人不甚清楚暂无能力介绍。。）最常见的板式楼梯结构形式有以下四种。 AT型楼梯BT型楼梯

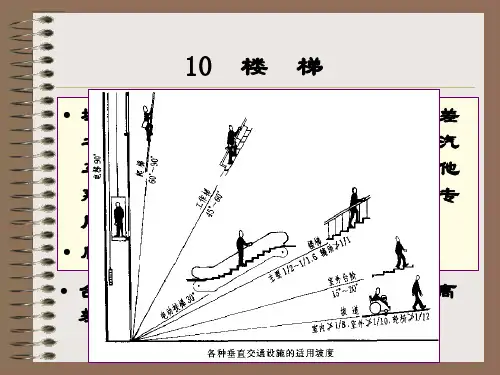

楼梯规范 1.踏步设计 1.1 楼梯踏步宽度b加高度h，宜为b+h=450mm，b+2h》600mm。踏步高度、宽度具体规定详见下表。 1.2 楼梯每一梯段的踏步高度应一致，当同一梯段首末两级踏步的楼面面层厚度不同时，应注意调整结构的级高尺寸，避免出现高低不等；相邻梯段踏步高度、宽度宜一致，且相差不宜大于3mm。 1.3 楼梯踏步应采取防滑措施。防滑措施的构造应注意舒适与美观，构造高度可与踏步平齐、凹入或略高（不宜超过3mm）；老年建筑的疏散楼梯踏步前缘宜设防滑条，并应具有警示标识（可采用和踏面不同颜色的防滑条，宽度不宜大于10mm）。踏步的起、终端应设局部照明。 2.梯段设计 2.1 楼梯梯段净宽是指完成墙面至扶手中心线之间的水平距离或两个扶手中心线之间的水平距离。 2.2 每一梯段的踏步不应超过18级，亦不应少于3级。 2.3 疏散用室外楼梯梯段净宽不应小于0.90m。 2.4 楼梯休息平台的最小宽度不应小于梯段净宽度。梯段改变方向时，扶手转向端处的休息平台最小宽度不得小于1.20m，当有搬运大型物件需要时应适
量加宽；连续直跑楼梯的休息平台宽度不应小于1.10m。楼梯梯段和休息平台的最小净宽度要求详见《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 2.5 楼梯休息平台上部及下部过道处的净高不应小于 2.00m，梯段净高不宜小于2.20m，且包括每个梯段最高和最低一级踏步的前缘线0.30m的前方范围量至上方突出物下缘间的垂直高度，详见图《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 2.6 框架结构楼梯间的梯段宽度设计： 1）框架梁、柱凸出在楼梯间内时，除框架柱在楼梯间四角外，梯段和休息平台的净宽应从凸出部分算起； 2）框架梁底距休息平台地面高度小于2.00m时，应采取防碰撞的措施。如设置与框架内侧面齐平的平台栏杆（板）等，休息平台的净宽从栏杆（板）内侧算起，详见图《全国民用建筑工程设计技术措施/规划·建筑·景观（2009年版）》 楼梯坡度，不应大于30°。（《中小学校设计规范》GB50099-2011第 楼梯两梯段间楼梯井净宽不得大于0.11m，大于0.11m时，应采取有效的安全防护措施。两梯段扶手间的水平净距宜为0.10m~0.20m。（《中小学校设计规范》GB50099-2011第 室内楼梯的每梯段净宽不应小于1.40m，踏步高度不应大于0.16m，踏步宽度不应小于0.28m（《商店建筑设计规范》JGJ48-88第 3.扶手、栏杆（板）的设计 3.1 楼梯至少于一侧设置扶手。梯段净宽度达三股人流时应两侧设扶手；达四股人流时，宜加设中间扶手。 3.2 室内楼梯扶手高度：自踏步前缘算起，不宜小于0.90m；靠梯井一侧水平长度超过0.50m时，其高度不应小于1.05m。 3.3 室外楼梯临空处应设置防护栏杆，栏杆离楼面0.10m高度内不宜留空。临空高度在24m以下时，栏杆高度不应低于1.05m；临空高度在24m及24m以上时，栏杆高度不应低于1.10m。疏散用室外楼梯栏杆扶手高度不应小于1.10m。 注：栏杆高度应从楼地面至栏杆扶手顶面垂直高度计算，如底部有宽度大于
做楼梯结构详图的步骤： 1.从结构平面图中将楼梯部分截取出来（包括轴线号，楼面梁和墙 柱等），放到楼梯结构详图中。 2.将楼梯建筑详图参照到结构详图中，将结构详图的楼梯平面改成 和建筑图一致（包括踏步、梯井、平台板宽度），并注明梯段宽和踏步尺寸。 3.楼梯平面剖切高度一般在起步以上1m左右，但不限于此，可依具 体情况而定，必须将各个梯段及其支承结构最清晰地反映出来。 特别是针对休息平台处加了承重墙和TL的情况，若剖切面在平台板以下，则承重墙和TL都被其上一层的楼面结构挡住，反映不清楚，应该将平面的剖切高度改至平台板面以上。 4.平面大致确定以后就确定每一梯段和平台板的支座，用加梯梁、 承重墙、吊墙等方式，也可直接利用楼面梁和墙柱，具体视情况而定。对每一梯板和梯梁，都必须想清楚是以什么结构为支承的，特别是加梯梁时，要特别注意其标高，所利用的支座是否能在同一标高作为支撑（如：在楼面梁上加梯梁时，若梯梁标高高于或低于楼面梁，则不能用楼面梁作为支座）。另需注意，所加的承重墙等构件不能占用建筑的使用空间（包括梯段和平台板净宽）。 5.细部标注： a.尺寸：只需反映与楼梯有关的尺寸，如梯段宽、踏步宽、梯井 宽、梯梁梯板及相关的承重墙等结构定位尺寸，楼面上的信息 无须反映；
b.注明TL、TB及PTB尺寸,楼面及PTB标高，并注明梁顶标高； c.注明承重墙和吊墙起始标高和顶标高，如：-10.00～-8.00. d.注明梯段“上”“下”方向； e.其他标注请参考以前的楼梯施工图。 6.剖面图： a.剖面图一般只需一个，在将平面图上的信息全面反映出来的前 提下，可以尽量简单，但若一个剖面反映不全面，必须增加剖 面图数量（一般是针对环形楼梯及其他走向变化次数较多的情 况）； b.可直接用建筑剖面图修改，但须将梁柱墙等结构构件改成与结 构平面图一致，而且图层及标注样式文字样式也要相应修改， 并去掉结构不需要的标注； c.准确画出剖面图之后，必须检查净高，各个梯段的净高不得小 于2.3m，特别是紧挨斜梯段的梯梁向梯段方向平移300后，梁 底与下一层梯段相应位置的净高须大于2.3m； 7.估算梯板厚度，一般是L/28（L为计算跨度），若梯板厚度大于180， 则须想办法减小跨度。梯梁尺寸一般为250x450，计算跨度较大时可以适当加大，梯梁若以框架柱或剪力墙为支座时，应按框架梁考虑；承重墙和吊墙厚度一般为250厚，让梯梁的钢筋平直段锚固足够。 8.需要考虑建筑的墙体是落在什么结构上，是落在梁上还是平台板 上还是梯段板上，要计算结构尺寸，使其足以承受相应的荷载。
结构施工图的绘制方法 施工图是工程师的“语言”,是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用,切不可草率从事。 对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图,并与计算书一致。 通过结构施工图的绘制,应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改(刮图和校正,同时能运用常用软件通过计算机绘图和出图。 10.1.2 结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种: 一、详图法。它通过平、立、剖面图将各构件(梁、柱、墙等的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。 二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多,手工绘图时,深受设计人员的欢迎。其不足之处是:同类构件的许多数据需多次填写,容易出现错漏,图纸数量多。 三、结构施工图平面整体设计方法(以下简称“平法”。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-51800G101(以下简称《平法规则》。“详图法”能加强绘图基本功的训练;“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。 10. 2 结构施工图绘制的具体内容
楼梯详图绘制步骤公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
做楼梯结构详图的步骤： 1.从结构平面图中将楼梯部分截取出来（包括轴线号，楼面梁和墙 柱等），放到楼梯结构详图中。 2.将楼梯建筑详图参照到结构详图中，将结构详图的楼梯平面改成 和建筑图一致（包括踏步、梯井、平台板宽度），并注明梯段宽和踏步尺寸。 3.楼梯平面剖切高度一般在起步以上1m左右，但不限于此，可依 具体情况而定，必须将各个梯段及其支承结构最清晰地反映出来。特别是针对休息平台处加了承重墙和TL的情况，若剖切面在平台板以下，则承重墙和TL都被其上一层的楼面结构挡住，反映不清楚，应该将平面的剖切高度改至平台板面以上。 4.平面大致确定以后就确定每一梯段和平台板的支座，用加梯梁、 承重墙、吊墙等方式，也可直接利用楼面梁和墙柱，具体视情况而定。对每一梯板和梯梁，都必须想清楚是以什么结构为支承的，特别是加梯梁时，要特别注意其标高，所利用的支座是否能在同一标高作为支撑（如：在楼面梁上加梯梁时，若梯梁标高高于或低于楼面梁，则不能用楼面梁作为支座）。另需注意，所加的承重墙等构件不能占用建筑的使用空间（包括梯段和平台板净宽）。 5.细部标注： a.尺寸：只需反映与楼梯有关的尺寸，如梯段宽、踏步宽、梯井 宽、梯梁梯板及相关的承重墙等结构定位尺寸，楼面上的信
息无须反映； b.注明TL、TB及PTB尺寸,楼面及PTB标高，并注明梁顶标高； c.注明承重墙和吊墙起始标高和顶标高，如：～. d.注明梯段“上”“下”方向； e.其他标注请参考以前的楼梯施工图。 6.剖面图： a.剖面图一般只需一个，在将平面图上的信息全面反映出来的前 提下，可以尽量简单，但若一个剖面反映不全面，必须增加剖面图数量（一般是针对环形楼梯及其他走向变化次数较多的情况）； b.可直接用建筑剖面图修改，但须将梁柱墙等结构构件改成与结 构平面图一致，而且图层及标注样式文字样式也要相应修改，并去掉结构不需要的标注； c.准确画出剖面图之后，必须检查净高，各个梯段的净高不得小 于，特别是紧挨斜梯段的梯梁向梯段方向平移300后，梁底与下一层梯段相应位置的净高须大于； 7.估算梯板厚度，一般是L/28（L为计算跨度），若梯板厚度大于 180，则须想办法减小跨度。梯梁尺寸一般为250x450，计算跨度较大时可以适当加大，梯梁若以框架柱或剪力墙为支座时，应按框架梁考虑；承重墙和吊墙厚度一般为250厚，让梯梁的钢筋平直段锚固足够。 8.需要考虑建筑的墙体是落在什么结构上，是落在梁上还是平台板
4 施工图设计 4.1 一般要求 4.1.1 施工图设计文件 1 合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2-4.8节）以及图纸总封面。 2 合同要求的工程预算书。 注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。 4.1.2 总封面应标明以下内容： 1 项目名称； 2 编制单位名称； 3 项目的设计编号； 4 设计阶段； 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章； 6 编制年月（即出图年、月）。 4.2 总平面 4.2.1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4.2.2 图纸目录 应先列新绘制的图纸，后列选用的标准图和重复利用图。 4.2.3 设计说明 一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表（表3.3.2，此表也可列在总平面图上）。 4.2.4 总平面图 1 保留的地形和地物。 2 测量坐标网、坐标值。 3 场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置。 4 场地四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数。 5 建筑物。构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6 广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙。护坡的定位（坐标或相互关系）尺寸。 7 指北针或风玫瑰图。 8 建筑物、构筑物使用编号时，应列出"建筑物和构筑物名称编号表"。 9 注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）。补充图例等。 4.2.5 竖向布置图 1 场地测量坐标网、坐标值。 2 场地四邻的道路、水面、地面的关键性标高。 3 建筑物、构筑物名称或编号、室内外地面设计标高。 4 广场、停车场、运动场地的设计标高。 5 道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟须及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要 时标明道路平曲线及竖曲线要素。 6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7 用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。 8 指北针或风玫瑰图。 9 注明尺寸单位、比例、补充图例等。 4.2.6 土方图 1 场地四界的施工坐标。 2 设计的建筑物、构筑物位置（用细虚线表示）。

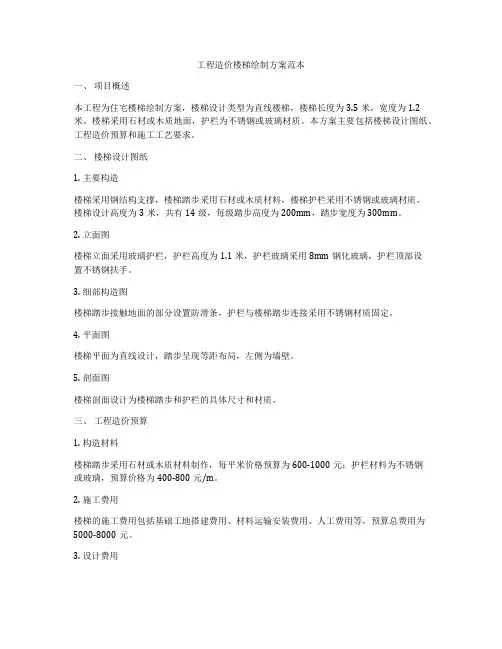

楼梯设计方法步骤 1.楼梯各部分尺寸的确定 根据楼梯间的开间、进深、层高,确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。 (注意:双跑楼梯每层踏步级数最好取偶数,使两跑踏步数相等。 (1根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽 b 和踏步高 h(注意:b ≮ bmin , h ≯ hmax , bmin 和hmax 分别为各类建筑的最小踏步宽和最大踏步高。 b 、 h 的取值可参考表 2. 1和表 2. 2。 表 2. 1 一般楼梯踏步设计参考尺寸 名称踏步高 /mm 踏步宽 /mm 最大值常用值最小值常用值 住宅 175 150~175 260 260~300 中小学校 150 120~150 260 260~300 办公楼 160 140~160 280 280~340 幼儿园 150 120~140 260 260~280 疗养院 150 300 剧场、会堂 160 130~150 280 300~350 (2根据楼梯间开间尺寸确定梯段宽度 B 和梯井宽度。 (3确定踏步级数咒,调整踏步高矗和踏步宽 b ,用层高 H 除以踏步高 h ,
得踏步级数n ≈ H/h,当以为小数时,取整数,并调整踏步高h (h≈ H/n, 用公式 b+h=450(mm,或 b+2h=600~620(mm,确定踏步宽 b 。 (4确定楼梯平台的宽度。注意 (梯段宽。 (5由踏步宽 b 及每梯段的级数 ,确定梯段的水平投影长度 L 。 ( 为级踏步的踏面数。 2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图 3.确定楼梯结构及构造形式 确定楼梯为现浇或预制、梯段为板式或梁板式,以及平台板的支撑方式。 4.进行楼梯净空高度的验算,使之符合净空高度要求 对于底层平台下做出入口时, 应验算平台梁下净空高度是否满足 2m 的要求。若不满足, 可通过下列途径加以调整: (1降低楼梯间底层平台梁下的室内地坪标高。 (2将底层第一梯段增加级数。 (3底层设一跑直通二层。 (4将第一跑坡度适当增大,抬高底层平台标高。 (5将 (1、 (2、 (3、 (4种方法结合使用。 5.根据平面图、剖切位置,及上述尺寸绘制剖面草图 根据计算的踏步级数和踏步的宽度和高度,先画出全部踏步的剖面轮廓线, 然后按所选定的结构形式画出梯段板厚 (梁板式梯段还应画出梯梁高 ; 画出平台梁及平台板; 画出端墙及墙上的门、窗、过梁等。
楼梯详图 楼梯详图一般包括平面图、剖面图及节点详图（踏步、栏杆或栏板、扶手详图）。 楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中。但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编人“建施”或“结施”均可。建筑详图线型的选用与一般平、剖面图相同。 1、楼梯平面图 楼梯平面图是水平剖切平面位于各层窗台上方的剖面图。 一般每一层楼梯都要画一楼梯平面图。三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、标准层（中间层）和顶层三个平面图就可以了。 （1）底层楼梯平面图
1）剖切位置： 是从地面往上走的第一梯段( 休息平台下) 的任一位置处。各层被剖切到梯段，按“国标”规定，均在平面图中以一根45°折断线表示。 2）楼梯的走向及踏步的级数： 在每一梯段处画有一长箭头，并注写“上”或“下”字和层间踏步级数，表明从该层地面往上 或往下走多少步级可到达上( 或下) 一层的楼( 地) 面。梯段的“上”或“下”是以各层楼地面为基准标注的，向上者称上行，向下者称下行。例如“上23”，表示从底层地面往上走23级 可到达第二层楼面。 3）轴线编号： 注上轴线编号，且和平面图对应。 4）尺寸和标高： 楼梯平面图中，需注出楼梯间的开间和进深尺寸、楼梯休息 平台的宽度、楼地面和平台面的标高，以及各细部的详细尺寸。 通常把梯段长度尺寸与踏面数、踏面宽的尺寸合并写在一起。如 底层平面图中的11 × 260 ＝2860 ，表示该梯段有11 个踏面，每一踏面宽为260 毫米，梯段长为2860 毫米。 5）剖面图的剖切位置 只有在底层平面图应注明楼梯剖面图的剖切位置和投影方 向。 6）楼梯间的墙、门窗、构造柱等。
设计院新人绘制楼梯结构施工图方法及步骤心 得 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

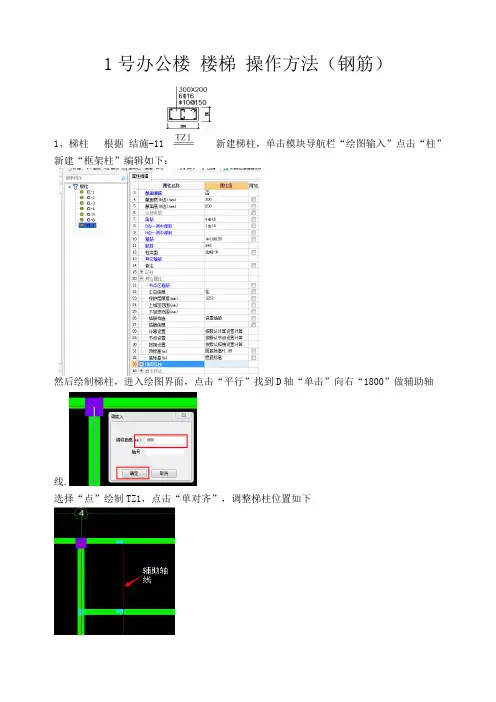

楼梯结构施工图绘图方法及步骤 一、楼梯结构施工图需表达信息： 梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。 二、楼梯画图步骤： 1.准备事宜: 先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。 ○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。 ○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。 （建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。 （结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。 2、画图（楼梯图绘图比例为1：50）： ○1剖面图 I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。 保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。 （核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗） II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。 III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。 （注意虚实线关系） ○2平面图（建筑可能少平面，注意核对；梯跑方向后期可能修改，绘图过程中注意核对。）

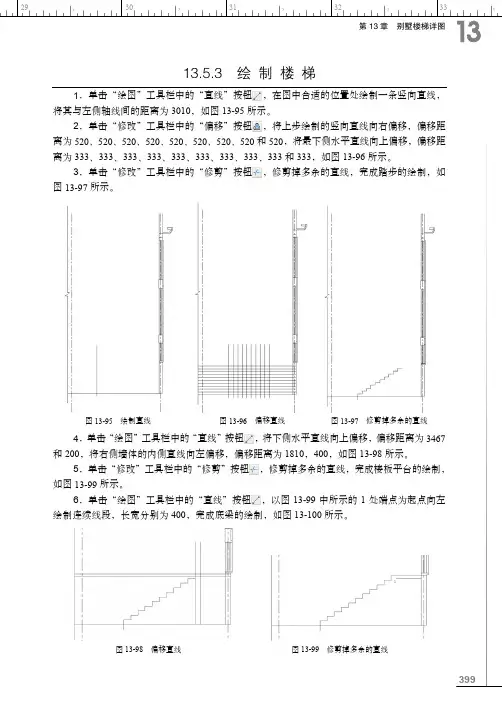

楼梯详图画法
楼梯详图 楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。一、楼梯平面图： 楼梯详图比例通常为1：50。包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30°、45°的折断线表示），因此只画半跑楼梯，用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如上20，表示一层至二层有20个踏步。楼梯标准层平面图是从中间层房间窗台上方剖切，应既画出被剖切的向上部分梯段，还要画出由该层下行的部分梯段，以及休息平台。楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。 楼梯平面图表达的内容有： 1、楼梯间的位置。 2、楼梯间的开间、进深、墙体的厚度。 1、常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如10×300=3000，表示该梯段上由10个踏面，每个踏面的宽度300 mm，整跑梯段的水平投影长度3000mm。
2、休息平台的形状、大小和位置。 3、楼梯井的宽度。 6、各层楼梯段的起步尺寸。 7、各楼层、各平台的标高。 8、在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。 识读方法 1、了解楼梯间在建筑中的位置，从定位轴线的编号可知楼梯间的位置。 2、了解楼梯间的开间、进深、墙体的厚度、门窗的位置。了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量。 3、了解楼梯的走向以及上下行的的起步位置。 4、了解楼梯段各层平台的标高。 5、在底层平面图中了解楼梯剖面图的剖切位置，及剖视方向。 二、楼梯剖面图： 楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯 段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。
施工图设计深度要求 4．1 一般要求 4．1 1 施工图设计文件。 1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表，见第4．2节至第4．8节)以及图纸总封面；对于涉及建筑节能设计的专业，其设 计说明应有建筑节能设计的专项内容； 2 合同要求的工程顶算书； 注：对于方案设引后直抵进入施工图田设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书(见第3．10节)。 3 各专业计算书。计算书不属于必须交付的设计文什，但应按本规定相关条款的要求编制并归档保存。 4．1．2 总封面标识内容。 1 项目名称； 2 设计单位名称； 3 项目的设计编号； 4 设计阶段； 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章； 6 设计日期(即设计文件交付日期)。 4. 2 总平面 4．2. 1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4，2．2 图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。 4．2．3 设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表(见表3．3．2，该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础资料： 4．2. 4 总平面图。 1 保留的地形和地物； 2 测量坐标网、坐标值； 3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置； 4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数； 5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称
分享施工图绘制步骤 设计民工2011-5-23 09:20 1 ．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的 具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。 2 ．选择适当的比例。 3 ．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。 4 ．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。先用铅笔画底稿，经检查无误后，按“ 国标” 规定的线型加深图线。铅笔加深或描图上墨时，一般顺 序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。建筑施工图画法举例 1 ．建筑平面图的画法步骤 1 ）画所有定位轴线，然后画出墙、柱轮廓线。 2 ）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。 3 ）经检查无误后，擦去多余的图线，按规定线型加深。 4 ）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。最后，在平面图下方写出图名及比例等。 2 ．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。 1 ）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。 2 ）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。 3 ）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。 4 ）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。 3 ．剖面图的画法步骤 1 ）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。 2 ）画出楼 板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。 3 ）经检查无误后，擦去多余线条。按施工图要求加深图线，画材料图例。注写标高、尺寸、图名、比例及有关文字说明。 4 ．楼梯详细的画法步骤（1 ）楼梯平面图1) 首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、楼梯宽度和长度。2) 采用两平行线间距任意等分的方法划分踏步宽度。3) 画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。（2 ）楼梯剖面图的画法步骤1) 画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置。2) 用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。3) 画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部。4) 检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。装饰工程施工图概论装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等，并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。装饰工程施工图同时也是进行造价管理、工程监理等工作的主要技术文件。装饰工程施工图按施工范围分室内装饰施工图和室外装饰施工图。装饰工程施工图的特点装饰工程施工图的图示原理与前述房屋建筑工程施工图的图示原理相同，是用正投影方法绘制的用于指导施工的图样，制图应遵守《房屋建筑制图统一标准》（GB/T50001—2001 ）的要求。装饰工程施工图反映的内容多、形体尺度变化大，通常选用一定的比例、采用相应的图例符号和标注尺寸、标高等加以表达，必要时绘制透视图、轴测图等辅助表达、以利识读建筑装饰设计通常是在建筑设计的基础上进行的，由于设计深度的不同、构造做法的细化、以及为满足使用功能和视觉效果而选用材料的多样性等，在制图和识图上装饰工程施工图有其自身的规律，如图样的组成、施工工艺及细部做法的表达等都与建筑工
楼梯详图绘制顺序 Jenny was compiled in January 2021
做楼梯结构详图的步骤： 1.从结构平面图中将楼梯部分截取出来（包括轴线号，楼面梁和墙柱等），放到楼梯结 构详图中。 2.将楼梯建筑详图参照到结构详图中，将结构详图的楼梯平面改成和建筑图一致（包括 踏步、梯井、平台板宽度），并注明梯段宽和踏步尺寸。 3.楼梯平面剖切高度一般在起步以上1m左右，但不限于此，可依具体情况而定，必须将 各个梯段及其支承结构最清晰地反映出来。特别是针对休息平台处加了承重墙和TL的情况，若剖切面在平台板以下，则承重墙和TL都被其上一层的楼面结构挡住，反映不清楚，应该将平面的剖切高度改至平台板面以上。 4.平面大致确定以后就确定每一梯段和平台板的支座，用加梯梁、承重墙、吊墙等方 式，也可直接利用楼面梁和墙柱，具体视情况而定。对每一梯板和梯梁，都必须想清楚是以什么结构为支承的，特别是加梯梁时，要特别注意其标高，所利用的支座是否能在同一标高作为支撑（如：在楼面梁上加梯梁时，若梯梁标高高于或低于楼面梁，则不能用楼面梁作为支座）。另需注意，所加的承重墙等构件不能占用建筑的使用空间（包括梯段和平台板净宽）。 5.细部标注： a.尺寸：只需反映与楼梯有关的尺寸，如梯段宽、踏步宽、梯井宽、梯梁梯板及相关 的承重墙等结构定位尺寸，楼面上的信息无须反映； b.注明TL、TB及PTB尺寸,楼面及PTB标高，并注明梁顶标高； c.注明承重墙和吊墙起始标高和顶标高，如：-10.00～-8.00. d.注明梯段“上”“下”方向； e.其他标注请参考以前的楼梯施工图。 6.剖面图：
楼梯详图 楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。 一、楼梯平面图： 楼梯详图比例通常为1：50。包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30°、45°的折断线表示），因此只画半跑楼梯，用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如上20，表示一层至二层有20个踏步。楼梯标准层平面图是从中间层房间窗台上方剖切，应既画出被剖切的向上部分梯段，还要画出由该层下行的部分梯段，以及休息平台。楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。 楼梯平面图表达的内容有： 1、楼梯间的位置。 2、楼梯间的开间、进深、墙体的厚度。 1、常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如10×300=3000，表示该梯段上由10个踏面，每个踏面的宽度300 mm，整跑梯段的水平投影长度3000mm。 2、休息平台的形状、大小和位置。 3、楼梯井的宽度。 6、各层楼梯段的起步尺寸。 7、各楼层、各平台的标高。 8、在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。 识读方法 1、了解楼梯间在建筑中的位置，从定位轴线的编号可知楼梯间的位置。 2、了解楼梯间的开间、进深、墙体的厚度、门窗的位置。了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量。 3、了解楼梯的走向以及上下行的的起步位置。
4、了解楼梯段各层平台的标高。 5、在底层平面图中了解楼梯剖面图的剖切位置，及剖视方向。 二、楼梯剖面图： 楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯 段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。比例一般为1：50、1：30或1：40，习惯上如果各层楼梯构造相同，且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图，其余部分用折断线将其省略。 楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度。 楼梯剖面图的识读方法。 1、了解楼梯的构造形式，从图中可知该楼梯的结构形式为板式楼梯，双跑。 2、了解楼梯在竖向和进深方向的有关尺寸。 3、了解楼梯段、平台、栏杆、扶手等的构造和用料说明。本图中用详图索引符号表示栏杆、扶手的做法。 4、了解被剖切梯段的踏步级数。 5、了解图中的索引符号。 三、楼梯节点详图： 楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如采用标准图集，则直接引注标准图集代号，如采用的形式特殊，则用1：10、1：5、1：2或1：1的比例详细表示其形状、大小、所采用材料以及具体做法。 四、楼梯详图的绘制方法与步骤 因楼梯详图包括楼梯平面图、楼梯剖面图和楼梯节点详图三部分内容，在图面布置时，尽量将这些图布置在一张图纸上，且平面图在左、剖面图在右。几个楼梯平面图应按照所在层次从下向上或从左向右排列，定位轴线对齐。 第一步画楼梯间的定位轴线，墙身线。 第二步确定楼梯段的长度、宽度及平台的宽度，并等分梯段。
第五节楼梯结构详图 [Stair Structure Detail] 某住宅楼梯采用现浇钢筋混凝土的双跑板式楼梯。现浇楼梯是指按设计图纸要求采用现场绑扎钢筋及浇灌混凝土的形式形成的楼梯。双跑楼梯是指从下一层楼（地）面到上层楼面需要经过两个梯段，两梯段之间设一个休息平台。板式楼梯是指梯段的结构形式，每一个梯段板是一块斜板，梯段板不设斜梁，梯段斜板直接支承在基础或楼梯平台梁上。 楼梯结构图包括楼梯结构平面图、楼梯剖面图和配筋图。仍以第八章中所讲述的某单位住宅的楼梯结构图为例，选取其中的部分图样，详细说明楼梯结构图的表示方法。 一、楼梯结构平面图[Stair Structure Plan] 如图9-12所示，楼梯结构平面图和楼层结构平面图一样，是表示楼梯板和楼梯梁的平面布置、代号、尺寸、结构标高及楼梯平台板配筋的图样。楼梯结构平面图应分层绘出，当中间几层的结构布置、构件类型、平台板配筋相同时，可仅绘出一个标准层楼梯平面图来表示。楼梯结构平面图应画出底层结构平面图、中间层结构平面图和顶层结构平面图。楼梯结构平面图中的轴线编号应和建筑施工图相一致，才能保证施工楼梯时建筑施工图做法与结构施工图做法相统一。楼梯结构平面图的剖切位置通常放在层间楼梯休息平台上方。如这幢五层住宅的三个楼梯结构平面图，底层结构平面图的剖切位置是在一、二层间楼梯休息平台的上方；标准层结构平面图的剖切位置是在二、三层（三、四层、四、五层）间楼梯休息平台的上方；由于顶层还有上屋顶的楼梯，所以顶层结构平面图的剖切位置则是在该楼梯的第二梯段之间。剖切后分别移去上面部分，向下投影即得该层楼梯结构平面图。楼梯结构剖面图剖切符号一般只在底层楼梯结构平面图中表示，钢筋混凝土楼梯的不可见轮廓线用细虚线表示，可见轮廓线画细实线，为避免与楼梯平台钢筋线相混淆，剖到的砖墙轮廓线用中实线表示。因为主要表示楼梯和平台的结构布置，所以没有画出各层楼面在楼梯口的两边住户的分户门及楼梯间窗户。该楼梯为等跑楼梯，即楼梯各层梯段踏步数量相同；钢筋混凝土楼梯梁、踏步板、楼板和平台板的重合断面，直接画在平面图上。楼梯结构平面图一般常用1:50画出，也可用1:60、1:40、1:30画出。从图9-12所示的底层楼梯结构平面图可以看出：该住宅楼梯开间为2400mm，进深为4800mm，梯板净宽为1170-120=1050mm，梯井宽为60mm，楼梯入口在○C轴线一侧，底层第一跑楼梯位置在入口的左边，楼梯起步位置距○C轴线1360mm，第一跑楼梯为9级，水平投影为8等分，楼梯踏步宽为270mm，梯段长为8×270=2160；第二跑楼梯起步位置距○B轴线1280mm，第二跑楼梯也为9级，水平投影为8等分，楼梯踏步宽为270mm，梯段长为8×270=2160。由于底层楼梯入口处必须保证净高大于2.0米，为此底层双跑楼梯均做成折板式楼梯，即无楼梯休息平台梁。二至五层楼梯采用标准层平面及顶层平面来表示，表示内容及表示方式同底层，不同的是二至五层有楼梯休息平台梁TL-3，为普通板式楼梯。楼梯板、楼梯梁及平台均采用现浇。
