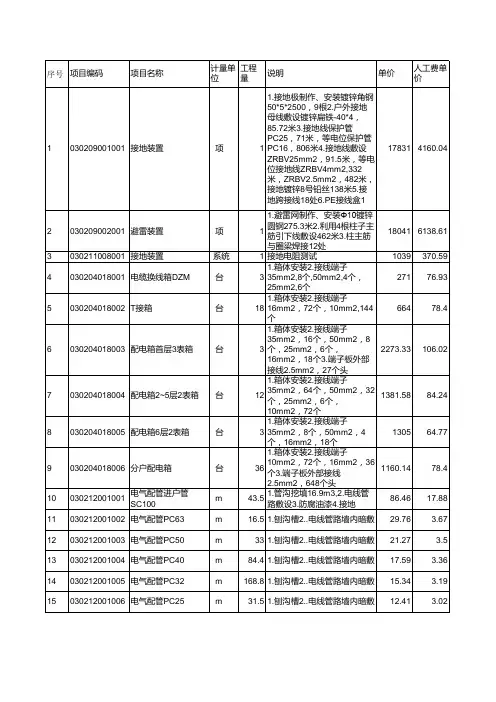

单位工程投标报价汇总表
工程名称：2#楼标段：第1页 共1页
规费、税金清单计价表
工程名称：2#楼标段：第1页 共1页
第一章安装工程预算定额 第一节安装工程预算定额的概念 1、安装预算定额概念 （1）预算定额：指按社会平均必要劳动量确定的建筑安装工程和各单位产品所消耗的物化劳动和活劳动的数量标准。 （2）安装工程预算定额：指规定消耗在组成安装工程基本构成要素上的劳动力、材料和机械台班数量的标准。（3）工程基本构成要素：指组成安装工程的最小工程单位。这个工程单位成为工程“细目”或“子目”，它是预算定额组成最基本的工程项目单位体。若将子目的消耗量标准按工程结构或生产的规律排列起来，加上文字说明和编号，印制成册，即成为“定额”。 2、全国统一安装工程预算定额的种类 安装工程预算定额共分为十二册： 第一册《机械设备安装工程》 第二册《电气设备安装工程》 第三册《热力设备安装工程》 第四册《炉窖砌筑工程》 第五册《静置设备与工艺金属结构制作与安装工程》 第六册《工艺管道工程》 第七册《消防及安全防范设备安装工程》
第八册《给排水、采暖、燃气工程》 第九册《通风空调工程》 第十册《自动化控制装置及仪表安装工程》 第十一册《刷油、防腐蚀、绝热工程》 第十二册《建筑智能化系统设备安装工程》 3、安装工程预算定额的组成 安装工程预算定额有以下内容组成： （1）册说明 主要介绍定额的内容、适用范围、编制依据、适应条件和工作内容，人工、材料、施工机械台班消耗量和相应预算价格的确定方法、确定依据等。 （2）目录 为查找、检索定额项目提供方便。 （3）分章说明 主要说明本章定额的适用范围、内容、计算规则及有关定额系数的规定等。 （4）定额表（参看教材p6，表1.1） 定额表包括：分节工作内容、各子目定额的人工、材料、施工机械台班消耗量指标及定额基价、综合基价、未计价材料等。 （5）附录 附录一般有以下内容：

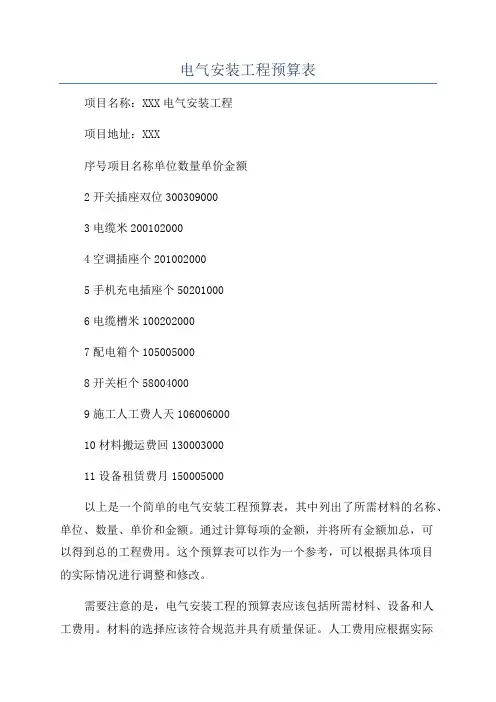

建设项目分解为单项工程单位工程分部工程分项工程子项工程 建筑电气安装工程造价 直接费：计价定额分部分项工程费和措施项目费组成。 1、计价定额分部分项工程费由直接工程费和技术措施费组成。 （1）直接工程费由人工费、材料费、施工机械使用费组成；基价（元）=人工费+材料费+机械费 人工费以综合工日计算，单位为“工日”； 为电力行业定额基准工日单价，为31元/工日，在编制变电安装工程概算时，综合工日单价每工日增加1元）电气安装人工费=31元/工日+ 15.2元/工日；建筑= 31元/工日+ 14.23元/工日； 人工幅度调差系数=（基本用工+超运距用工+辅助用工）×人工幅度调差系数（土建工程为10%，安装工程为12%） 采用北京市1996年安装工程人工单价，每日23.22元，包括：基本工资和工资性津贴） 线路工资性津贴（北京版）=1.91（物价补贴）+7.3（流动补贴）=9.21，故线路=9.21元/工日；变电=7.21元/工日；火电=5.91元/工日； 工资性津贴调整系数：江西物产2.9元，（2.9-1.91）÷21=0.0471 按照北京地区人工单价计取，其中：线路工程23.5元／工日；发电工程21元／工日；建筑工程19.5元／工日；在编制变电工程概预算时，综合工日单价按照安装工程综合工日单价乘以1.047系数调整。 变电21×1.047=21.987元／工日； 六类地区：按《价目表》计算人工费； 六类以上地区：按《价目表》计算人工费×取定人工单价系数； 七类地区变电取定人工单价系数=[（21×1.0471）-7.21]×1.026+7.21=22.37元／工日，七类地区工资调整系数=1.026 安装工程材料分计价材料和未计价材料，定额材料费包括计价材料费和未计价材料费。 凡定额内未注明单价的材料均为主材，基价中不包括其价格，应根据“（）”内所列的用量，按各省、自治区、直辖市的造价总站发布的信息价或市场实际发生的材料价格计算。 未计价材料的预算价格包括材料购买及自货源点仓库运输至工程现场仓库或指定堆放地点的各项费用。费用包括：A(材料原价)、B(供销部门手续费)、C(包装费)、D(运输费)、E(采购及保管费)；计算公式=[A(1+B)+C+D]×(1+E) 机械台班：完成定额子目所需的施工机械，管内穿线工程中因不使用机械，因此无此项目 （2）技术措施费:大型机械设备进出场及安拆费、混凝土和钢筋混凝土模板及支架费、脚手架费、垂直运输费、施工排水及井点降水、桩架90°调面及移动、其他项目 2、措施项目费：（1）、安全文明施工措施费；（2）、其他措施项目费； 安全文明施工措施费：由文明施工与环境保护费、安全施工费、临时设施费组成； 其他措施项目费：由夜间施工增加费、二次搬运费、已完工程及设备保护费、市政工程干扰费组成；
电气安装工程造价的不足与改进措施摘要：电气安装工程作为建筑工程的重要组成部分，是建筑工程中所不可或缺的。电气工程的预算编制主体以及安装材料以及设备价格波动等都会对电气安装工程造价产生影响。文章首先分析了在电气安装过程中可能影响安装工程造价的各种因素，然后指出了电气安装工程造价方面存在的问题，最后提出了加强电气安装工程造价的几项措施。 关键词：建筑电气；电气安装；工程造价；建筑工程；预算编制文献标识码：A 现阶段，建筑工程中最常见的就是三超现象。三超现象指的是竣工结算超施工图预算、预算超概算、概算超估算。建筑电气安装工程作为其中的一部分，其工程造价也经常存在各种问题与三超现象。电气安装工程的系统复杂，电气安装工程造价除了会受到自然因素的影响，也会受到人为因素的影响。在建筑工程造价中，尽管电气安装工程造价在其所占的比例很低，但是由于电气安装工程需要交稿的技术含量，并且安装系统较多，包括变配电系统、照明系统、有线电视系统、机械系统等。因此在电气系统安装过程很难做好工程造价控制，而作为建筑工程最重要的一个组成部分，电气安装工程的造价控制的好坏会影响到整个建筑工程的造价。 1 影响电气安装工程造价控制因素
电气安装工程覆盖范围广、施工复杂、安装工程量大、施工周期长，这些都会对电气安装工程造价产生影响。以下将会对此进行详细分析： 1.1 电气安装前期工程量小，费用收不抵支 在建筑工程前期的时候，在土建工程项目施工过程中只能够进行电气预埋件的安装。由于是土建工程与预埋件同时施工的，因此，电气安装费用能够结算的不多，并且受到土建工程浇筑进度以及养护的影响，电气安装工程从开始到完工的时间过长，容易增加安装过程中的直接费用以及间接费用。除此之外，电气安装工程总的承包价，在建筑工程全部完工之后才能依照安装合同进行结算，从电气安装工程开始到建筑工程完工进行安装费用的结算之间，所有的直接与间接费用都需要及时进行支付。因此，在建筑工程施工前期，电气安装工程经常存在收不抵支的现象。 1.2 材料品种多 电气安装工程中所使用的材料价格相差较大，即便是规格相同、型号相同的产品，如果不同厂家与产地不同，那么产品的价格也会存在极大的问题。并且近些年来新材料、新工艺层出不同，传统产品被许多的新产品所取代，例如水电相结合的远程水表正成为一种发展方向，并逐渐取代了传统的水表，这些新工艺以及新材料都是影响电气安装工程造价的因素。 1.3 变更和暗装多
安装工程造价 （整理） 第一章电气照明工程 第一节、电气照明工程基础知识 1、配电箱：一般箱底距地1.5m 2、灯具：依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶 0.3m 板式开关：一般距地1.3m— 1.5m 4、插座：一般插座安装高度距地 0.3m,管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地 1.5m— 1.8m,管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6聚氯乙烯塑料铝线：BLV 7、线路配线方式符号 SC 焊接钢管配线TC （ DG 电线管（薄壁钢壁）配线 P （VQ 硬塑料管配线（PVC）PC （ RVG软塑料管配线 F （SP G 金属软管（蛇皮管）配线 CT 电缆桥架配线线路敷配部位符号 M (S) 沿钢索配线BE (LM) 沿梁或屋架下弦明配线 CLE (ZM) 沿柱明配线WE (QM 沿墙明配线 FC (DA 埋地面（板）敷设 CLE (KZM 跨柱明配线 CE (PM 沿天棚明配线BC (LA) 在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA 在墙内暗配线

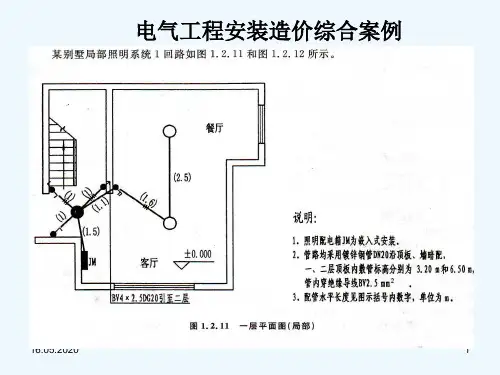

CC （PA 在顶棚内暗配线 第二节配管配线工程量计算 1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。 2、计算配管的工程量，分两步走，先算水平配管，再算垂直配管。 3、当埋地配管时（FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。 注意事项： 1 ?不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。 2 ?在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该 预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）。 3?明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。 4?暗配管工程量计算时，可依墙体轴线作为量取计算的基准：如设备和用电器具作为管路的连接终端时，可依其中心线与墙体轴线的垂直交点作为量取计算的基准。 5?在钢索上配管时，另外计算钢索架设和钢索拉紧装置制作与安装两项。 6?当动力配管发生刨砼地面沟时，以“ m”计量，按沟宽分档，套相应定额。 7.在吊顶内配管敷设时，用相应管材明配线管定额。（图纸没有明确天花安 装吸顶灯，引下线及线管如何计量？） 8 .电线管、钢管明配、暗配均已包括刷防锈漆，若图纸设计要求作特殊防腐处理时，按《刷油、防腐蚀?绝热工程》定额规定计算，并用相应定额。 9、配管工程包括接地跨接，不包括支架制作、安装，支架制作安装另 立项计算。 10 、管内穿线按“单线延长米”计量。管内穿线长度可按下式计算：管内穿线长度二 （配管长度+导线预留长度）x同截面导线根数 连接设备导线预留长度表表 上面说的延长米是指表中的预留长度吗？ 11、线槽需要支架时，要列支架制作与安装两项。 12、桥架的支架包括在桥架的安装定额中，不必单列项。（定额中未发现含有支
极其详细的电气安装造价笔记，看完无师自通！ 电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程。电气设备安装工程计价涉及到许多电气工程专业知识。 电气设备安装工程的组成 一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。 1. 电气照明系统 将电能转换为光能的电气装置构成照明工程。它包括工矿企业生产用照明和民用建筑照明等。 照明系统可分一般照明系统、局部照明系统和混合照明系统。 电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。 2.防雷及接地系统 (1)防雷装置 防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。 (2)接地装置 接地装置由接地体和接地线(接地母线)组成. 电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。 3.动力系统
动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。 动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。 4.变配电系统 变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。 变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。 常用电气材料和设备 (1) 材料 常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。 变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。 （2）设备 常用电气设备包括：成套高压开关柜和低压配电屏、箱、盘，随设备带来的母线支持瓷瓶，组合型成套箱式变电站，电力变压器，高压隔离开关，高压断路器，高压熔断器，互感器，电力电容器，蓄电池等。 电气施工图 1 .电气施工图的组成 电气设备安装工程施工图一般包括变配电工程图、动力工程图、照明工程图、外电工程图、防雷接地工程图等。电气施工图一般由基本图和详图两部分组成。
一、电气设备安装工程的组成 一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从 接受电能经过分配到用电设备所形成的工程系统。按其主要功能不同分为电气 照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的 工程系统常称为强电工程。 1. 电气照明系统 将电能转换为光能的电气装置构成照明工程。它包括工矿企业生产用照明和民 用建筑照明等。 照明系统可分一般照明系统、局部照明系统和混合照明系统。 电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路― 照明灯（器）具。 2.防雷及接地系统 (1)防雷装置 防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置， 通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。 (2)接地装置 接地装置由接地体和接地线(接地母线)组成. 电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防 雷接地之分。 3.动力系统 动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产 的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。 动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引 入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。 4.变配电系统 变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两 大部分组成。 变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分 配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装 置等。 二、常用电气材料和设备
安装工程定额应用和安装工程造价(下) 电气安装工程预算 （下册）
二○○七年九月 页55共页1第 安装工程定额应用和安装工程造价(下) 目录 第一章电气照明工程 (3) 第一节电气照明工程基础知识 (3) 第二节配管配线工程量计算 (7) 第三节照明器具安装工程量计算 (14) 第四节计算实例 (19) 第五节工程量计算练习 (21) 第二章防雷接地工程 (22) 第一节防雷接地系统基础知识 (22) 第二节防雷及接地装置工程量计算 (23) 第三节计算实例 (26) 第四节工程量计算练习 (28) 第三章动力工程 (28) 第一节控制设备及低压电器 (29) 第二节电机 (29) 第三节电气调整试验 (30) 第四节电缆工程量计算 (31) 第五节计算实例 (36) 第四章安装工程工程量清单项目 (37) 页55共页2第 安装工程定额应用和安装工程造价(下) 第一节《建设工程工程量清单计价规范》主要内容 (37) 第二节工程量清单的编制 (37) 第三节电气设备安装工程部分清单项目及工程量计算规则（部分） (39) 第四节安装工程实例 (42)
第一章电气照明工程 第一节电气照明工程基础知识 一、常用的电气设备等安装高度 1、配电箱：一般箱底距地1.5m 2、灯具：依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m－1.5m 4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6、聚氯乙烯塑料铝线：BLV 二、建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 ①线路配线方式符号 具体符号： SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线 P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线 ②线路敷配部位符号 M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线 FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线 CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线 CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线 CC （PA）在顶棚内暗配线 ③线路文字标注格式 a－b(c×d)e-f 式中 a——线路编号或线路用途符号； 页55共页3第 安装工程定额应用和安装工程造价(下) b——导线型号； c——导线根数； d——导线截面，不同截面分别标准； e——配线方式符号及导线穿管管径； f－—敷设部位符号。 2、动力、照明设备在平面图上表示方法
第七册电气安装工程造价篇 第一章电气安装工程工程量清单项目及计算规则 概述 电气设备安装工程：包括10KV以下的变配电设备、控制设备、低压电器、蓄电池等安装，电机检查接线及调试，防雷及接地装置，10KV 以下的配电线路架设、动力及照明的配管配线、电缆敷设、照明器具安装等共126个清单项目，适用于工业与民用建设工程中10KV以下变电设备及线路安装工程量清单编制与计量。 第一节工程量清单项目及计算规则 1、C.2.1 变压器安装计量规则：按设计图示数量，区别不同容量以“台”计算。 2、C.2.2 配电装置安装 ⑴本节内容：包括各种断路器、真空接触器、隔离开关、负荷开关、互感器、电抗器、电容器、滤液装置、高压成套配电柜、组合型成套箱式变电站及钢柜等安装。 ⑵适用范围：各配电装置的工程量清单项目设置与计量。 （3）清单项目的设置及计算规则：按设计按设计图示数量，区别不同内容大部分以“台”计算，少部分以“组”为计量单位。 ⑷本节高压设备的安装没有综合绝缘子安装。如果设计有此要求，其内容一定要表述清楚，避免漏项。
⑴本节内容：包括软母线、带型母线、槽型目下、共箱母线、低压封闭插接母线、重型母线安装。 ⑵适用范围：适用于以上各种母线安装工程工程量清单项目设置与计量。 （3）清单项目的设置及计算规则：按设计图示数量，计算规则均为按设计图尺寸以单线长度计算，而重型母线按设计图示尺寸以重量计算。除重型母线外的各项计量单位均为“m”，重型母线的计量单位为“t”。 ⑷本节高压设备的安装没有综合绝缘子安装。如果设计有此要求，其内容一定要表述清楚，避免漏项。 4、C.2.4 控制设备及低压电器安装 （1）本节内容：包括控制设备、继电信号屏、模拟屏、配电屏、整流柜、电气屏（柜）、成套配电箱、控制箱等；低压电器；各种控制开关、控制器、接触器、启动器等。本节还包括现在大量使用的集装箱式配电室。 （2）适用范围：适用于以上控制设备及低压电器的安装工程工程量清单项目设置与计量。 （3）清单项目的设置及计算规则：本节的清单项目的特征均为名称、型号、规格（容量），而且特征中的名称即实体的名称。因此项目名称的设置很直观，简单。按设计图示数量，除集装箱式配电室的计量单位按“吨”外，大部分以“台”计量，个别以“套”、“个”计量。计算规则均按设计图示数量计算。
电气工程量计算规则 1、工程量计算顺序 电气设备安装工程工程量计算顺序应按照以下顺序提供： 变压器——高低压设备安装——母线、绝缘子——电机、电动葫芦（含接线、检查）——滑触线装置——电缆（电缆头、桥架、穿管数量）——防雷及接地装置——10KV以下架空配电线路——电气调整试验——配管配线——照明器具——电梯电气装置 2、电力变压器 电力变压器分干式及油浸式两种，以台计算，区别高低压及容量。 3、配电装置 3.1包括断路器、接触器、互感器、避雷器、电抗器、电力电容器及电容器柜，以台为计量单位，隔离开关、熔断器以组为计量单位； 3.2配电装置设备的支架按施工图设计的需要量计算，以kg为计量单位； 3.3基础槽钢、角钢以m计算，应标明规格型号； 3.4配电设备的端子板外部界限，以组为单位，端子箱安装分户外、户内以个为单位。接线方式有：有端子外部接线、无端子外部接线，2.5mm和6mm两种，以个为单位如营口港1~3#泊位上输油臂分控站接线就应该套用该项目，另外应增加“管内穿线”的工程量，以m/单根计算总工程量； 3.5高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行； 3.6导线敷设应有焊（压）接线端子工程量，如照明导线的敷设就应考虑此项工程量； 3.7盘柜配线只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修配、修改工程。
3.8高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好，连接母线已配置，油漆已刷好来考虑。规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。提供工程量 4、母线、绝缘子 4.1带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相”为计量单位。母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积； 4.2槽型母线安装以“m/单相”为计量单位，若为“三”相则应乘以“3”，槽型母线与设备连接分别以连接不同的设备以“台”为计量单位； 4.3与发电机、变压器、断路器、隔离开关连接，注明槽型母线的规格尺寸，槽型母线及固定槽型母线的金具按实际用量加损耗率计算； 4.4共箱母线安装以m为计量单位。 5、控制设备及低压电器 5.1控制台、控制箱、配电箱以台计算，应标明箱柜大小尺寸，配电箱区分落地式和悬挂嵌入式两种，控制开关应区分规格、方式以个单位； 5.2电缆终端头中间头制作安装中已包括焊、压接线端子，不得重复计算。 5.3各种屏、柜、箱、台安装，均未包括端子板的外部接线工作内容，应根据设计图纸计算端子规格、数量。套用外部接线定额（造价用）。 6、电机 6.1电机系指发电机和电动机的统称，单台重量在3吨以下的电机为小型电机，3~30吨为中型电机，30吨以上的为大型电机； 6.2电机分直流、交流，标出功率，防爆与否等； 6.3电机干燥项目，以台为单位，功率大小，分大中小型；
安装工程预算 （下册）
二○○七年九月 第一章电气照明工程 第一节电气照明工程基础知识 一、常用的电气设备等安装高度 1、配电箱：一般箱底距地1.5m 2、灯具：依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m－1.5m 4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6、聚氯乙烯塑料铝线：BLV 二、建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 ①线路配线方式符号 具体符号： SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线 P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线 ②线路敷配部位符号 M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线 FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线 CE（PM）沿天棚明配线BC（LA）在梁内或沿梁暗配线 CLC （ZA）在柱内或沿柱暗配线WC （QA）在墙内暗配线 CC （PA）在顶棚内暗配线 ③线路文字标注格式 a－b(c×d)e-f 式中 a——线路编号或线路用途符号；
b——导线型号； c——导线根数； d——导线截面，不同截面分别标准； e——配线方式符号及导线穿管管径； f－—敷设部位符号。 2、动力、照明设备在平面图上表示方法 ①用电设备标注格式 式中a——设备编号； b——额定功率，kW； c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。 ②电力和照明配电箱标注格式 当需要标注引入线规格时为： 式中 a——设备编号 b——设备型号； c——设备功率，kW； d——导线型号； e——导线根数； f——导线截面，mm2； g——导线敷设方式及部位。 ③灯具的标注方法 若为吸顶灯则为：

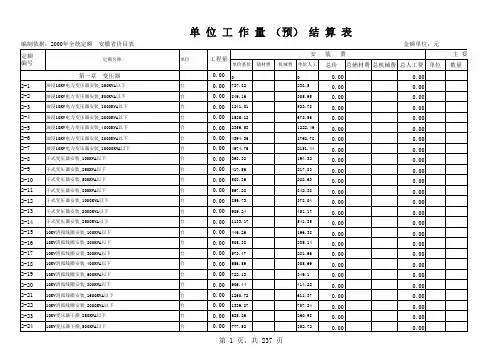

电气安装造价计算方式 电气安装造价计算方式 一、变压器及配电设备 1.变压器安装及干燥，按不同电压等级、不同容量分别以“台”为计量单位。 2.变压器油过滤，以“吨”为计量单位，其计算方法如下： (1)变压器安装，定额赊不包括绝缘油的过滤。需过滤时，可按制造厂提供的油量计算。 (2)油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算。 计算公式： 油过滤数量(吨)=设备油重(吨)×(1+损耗率) 3.断路器、负荷开关、电流互感器、电压互感器、耦合电容器、阻波器、电力电容器的安装以“台”为计量单位。 4.隔离开关、熔断器、避雷器、电抗器的安装，以“组”为计量单位，每组按三相计算。 5.结合滤波器的安装，以“套”为计量单位。每套包括结合滤波器和单极刀闸安装;不包括抱箍、钢支架、紫铜母线的安装，另套本册定额相应项目。 6.支持电容器、阻波器等高压设备的安装，定额内均不包括绝缘台的安装，应另按施工图设计套用相应项目。 7.成套高压配电柜的安装，以“台”为计量单位。未包括基础槽钢、母线及引下线的配制安装。
8.配电设备安装的支架，抱箍及延长轴、轴套、间隔板和配电箱(板)，按施工图设计的需要量计算。 二、母线、绝缘子 1.县式绝缘子串安装，指垂直安装的提挂跳线、引下线或阻波器等设备用的绝缘子串，按单、双串分别以“串”为计量单位。耐张 绝缘子串的安装，已包括在软母线安装定额内。 2.软母线安装，指直接由耐张绝缘子串悬挂的部分，以“跨//三相”为计量单位。设计跨距不同时，不得调整。导线、绝缘子、线夹、弛度调节金具、均压环、间隔棒等，均按施工图设计用量计算。 3.软母线引下线安装，指由T型线夹或并槽线夹从软母线引向设备的连接线，以“组”为计量单位，每三相为一组;软母线经终端耐 张线夹引下(不经T型线夹或并槽线夹引下)与设备连接的部分均执 行引下线定额，不得换算。 4.两跨软母线间的`跳引线安装，以“组”为计量单位，每三相 为一组。不论两侧的耐张线夹是螺栓式或压接式，均执行软母线跳 线定额，不得换算。 5.设备连接线安装，指两设备间的连接部分。不论引下线、跳线、设备连接线，均庆分别导线截面，按三相为一组计算。 6.使用两根导线连接的引下线、设备连接线、跳线、均按 2×1400mm2以下定额执行。 7.组合软母线安装，按三相为一组计算。跨度(包括水平县挂部 分和两端引下部分之和)系以45米以内为准，如设计长度超过45米时，可按比例增加定额材料量，但人工和机械不得调整。导线、绝 缘子、线夹，按施工图设计需用量加定额规定损耗量计算，计价后 列入材料费内。 8.软母线安装预留长度按表1规定计算。 9.硬母线包括带型、槽型、管型母线安装，以“米/单相”为计 量单位。管型母线引下线的配制，按三相为一组计算。
总说明 一、《电力建设工程预算定额》（2013年版）共分为七册， 包括第一册建筑工程（上册、下册） 第二册热力设备安装工程 第三册电气设备安装工程 第四册输电线路工程 第五册调试工程 第六册通信工程 第七册加工配制品 二、本册为第三册《电气设备安装工程》（以下简称本定额），适用于单机50-1000MW火力发电工程、燃气-蒸汽联合循环发电工程、35-1000KV变电（串联补偿）工程、±800KV及以下投注工程的电气设备安装工程。 三、本定额是编制施工图预算的依据，是编制概算定额的基础，也是编制标底、最高投标限价和投标报价的参考依据。 四、本定额主要编制依据有: 1.。GB/T14285-2006继电保护和安全自动装置技术规程 2.。GB50150-2006电气装置安装工程电气设备交接试验标准 3.GB50147-2010电气装置安装工程高压电器施工及验收规范 4.GB50148-2010电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 5.GB50149-2010电气装置安装工程母线装置施工及验收规范 6.GB50150-2006电气装置安装工程电气设备交接试验标准 7.GB50168-2006电气装置安装工程电缆线路施工及验收规范 8.GB50169-2006电气装置安装工程接地装置施工及验收规范 9.GB50170-2006电气装置安装工程旋转电机施工及验收规范 10.GB50171-2012电气装置安装工程盘、柜及二次回路接线施工及验收规范 11.GB50172-2012电气装置安装工程蓄电池施工及验收规范 12.GB50173-1992电气装置安装工程35KV及以下架空电力线路施工及验收规范 13.GB50256-1996电气装置安装工程起重机电气装置施工及验收规范 14.GB50257-1996电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 15.GB/T50832-20131000KV系统电气装置安装工程电气设备交接试验标准 16.DL/T448-2000电能计量装置检验规程 17.DL5009.1-2002电力建设安全工程规程（火力发电厂部分） 18.DL/T5161.16-2002电气装置安装工程质量检验及评定规程第16部分：1KV及以下配线工程施工质量检验 19.DL/T5161.17-2002电气装置安装工程质量检验及评定规程第17部分：电气照明装置施工质量检验 20.DL/T5190.4-2012电力建设施工及验收技术规范第4部分：热工仪表及控制装置 21.DL/T5437-2009火力发电建设工程启动试运及验收规程 22.SD110-1983电测量指示仪表检验规程 23.火电施工质量检验及评定标准 24.电力建设工程工期定额（2012年版） 五、本定额是在设备、装置性材料等施工主体完整无损，符合质量标准和设计要求，并附有制造厂出厂检验合格证和试验记录的前提下，在正常的气候、地理条件和施工环境条件下，按照施工图阶
第一章电气照明工程 第一节电气照明工程基础知识 一、常用的电气设备等安装高度 1、配电箱：一般箱底距地1.5m 2、灯具：依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m－1.5m 4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6、聚氯乙烯塑料铝线：BLV 二、建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 ①线路配线方式符号 具体符号： SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线 P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线 ②线路敷配部位符号 M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线 FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线 CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线 CC （PA）在顶棚内暗配线 ③线路文字标注格式 a－b(c×d)e-f 式中 a——线路编号或线路用途符号； b——导线型号； c——导线根数； d——导线截面，不同截面分别标准； e——配线方式符号及导线穿管管径； f－—敷设部位符号。 2、动力、照明设备在平面图上表示方法 ①用电设备标注格式 式中a——设备编号；
b——额定功率，kW； c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。 ②电力和照明配电箱标注格式 当需要标注引入线规格时为： 式中 a——设备编号 b——设备型号； c——设备功率，kW； d——导线型号； e——导线根数； f——导线截面，mm2； g——导线敷设方式及部位。 ③灯具的标注方法 若为吸顶灯则为： 式中 a——灯具数量； b——灯具型号或编号； c——每盏照明灯具的灯泡(管)数量； d——灯泡(管)容量，W； e——灯泡(管)安装高度，m； f－—灯具安装方式(WP、C、P、R、W、)； L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。 ④开关及熔断器标注格式 当需要标注引入线规格时为：
