MIDAS/Gen软件常见问题与解答
目录
MIDAS/Gen软件常见问题与解答 (1)
一、建模 (9)
问：对于satwe模型转换这块，需要注意的那些问题？ (9)
问：DXF文件导入时，需要注意什么问题？ (9)
问：程序如何实现相似层，相同的楼层是否能修改一个就可以了？ (9)
问：如果要考虑地下室的地基土与结构的相互作用，请问弹簧刚度怎样确定？ (10)
问：一柱托双梁时，采用主从节点约束时，在从节点上加荷载，程序能否自动考虑扭转？ (10)
问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？..10问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定？ (10)
问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法？ (10)
问：在删除部分截面号后，如何对截面的号数进行重新编号，使其连续？ (10)
问：如何施加偏心？ (11)
问：剪力墙开洞后，定义的层是不是必须重新生成，且重新生成的层必须包含剪力墙开洞节点，否则不计算？ (11)
问：施工阶段分析时需要定义构件的初始材龄，其初始材龄的定义是什么，和材龄有何联系？再请问，混凝土湿重指的是浇筑时的重量，还是与自重的差值呢？ (11)
问：计算时，一定需输入时间依存材料（徐变/收缩）和时间依存材料（抗压强度），程序才会考虑混凝土的收缩徐变吗？若此项数据不填写，只定义施工阶段，程序是否计算收缩徐变及强度随时间的变化？ (11)
问：时间依存材料（抗压强度）输入时为何没有中国规范？ (11)
问：平面内刚度和平面外刚度区别？ (11)
问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？.. 11问：Pushover的模型，在修改保存后，再次打开的时候报错，无法打开模型，原因是什么？ (12)
问：单向板导荷时，发现荷载导到短边上了，为什么？ (12)
问：弹性连接、节点弹性支承和一般弹性支承的区别是什么？ (12)
问：如何定义非X,Y,Z轴方向的约束，比如在X-Z平面内，结点所受约束与X轴成45度？ (12)
问：模型的第二个施工阶段想要模拟X向滑动铰支座，但是出来的位移特别大，感觉支座没有起作用。 (12)
问：用截面特性工具做的截面如何导入模型？ (12)
问：当一个节点存在不同的刚性连接时，应该怎么处理？ (12)
问：剪力墙上有节点后，程序不能对剪力墙进行自动划分，带来很多不便，尤其是在导入SATWE程序的时候，由于各层的的次梁布置不一样，往往会带来很多这样的节点。迈达斯里面有没有办法可以比较方便的划分剪力墙？ (13)
问：结构形式类似棱锥体，有斜柱，如何定义每层梁的节点位置？ (13)
问：在MIDAS/Gen中能否按设计人员习惯建立轴线，并按轴线布置构件？ (13)
问：在“定义用户坐标系统”对话框中，命名了用户坐标系统，在“已命名的UCS”中，无论选择哪个“用户坐标系统名称”，右边的“原点”都是“0，0，0”，向量“ux”和“uy”都没有变化，是什么原因？ (13)
问：如何实现线单元的延长功能？ (13)
问：在弧形轴线上的生成的矩形柱，其方向按整体坐标系布置，如何将其改为按圆心方向布置（单元坐标轴z轴的方向指向圆心）？ (13)
问：在MIDAS/Gen中不能显示墙单元的局部坐标轴，这是什么原因？ (14)
问：程序中结构层的定义是怎么样的，每层的柱、剪力墙的质量如何计算？ (14)
问：如何由平面上的4条线单元来生成板单元？并删掉原来线单元。 (14)
问：需要旋转构件的Beta角，其方向是怎么定义的？ (14)
问：在MIDAS/Gen中分割墙单元时，分割对话框的x、y方向与模型窗口中显示的局部坐标轴方向不一致？ (14)
问：板单元形状规则，但是无法改成剪力墙单元？ (14)
问：建楼板时，对板单元进行了分割，怎样才能快速分割和板相连的梁单元？ (14)
问：在建立层数据时如何使中间层节点不形成层数据？ (14)
问：在定义层数据时，输入的地面标高是起什么作用的？ (15)
问：定义刚性楼板后，显示的楼面刚心在原点处是什么原因？ (15)
问：在MIDAS/Gen中建立模型时，如何考虑楼板刚性及弹性问题? (15)
问: 在MIDAS/Gen中建立模型时，如何考虑楼板刚性的问题？ (15)
问：在MIDAS/Gen中能否用板单元模拟剪力墙？用板单元和墙单元建模有何差异？15问：如何知道任意选择的模型部分中，墙，板和梁单元的数量各为多少？ (16)
问：程序中在定义好层数据后，如果对某些层高进行了改动，在层数据的表格里面无法自动体现。 (16)
问：剪力墙无法进行细分，其大小对计算结果的精度是否会影响？ (16)
问：梁单元和墙单元能否直接连接，不做处理？ (16)
问：在建立墙单元时，有膜和板的选择项，想请教这两个选项的区别？ (16)
问：高低跨两跨排架厂房，有吊车，屋面为钢屋架，1、吊车荷载如何添加；2、低跨屋架如何与高跨柱之间如何建模？ (16)
问：高低跨两跨排架厂房上下柱偏心如何解决？ (16)
问：在梁单元中，有时为了简化计算，将桁架构件简化为无限刚度的梁，此类构件如何模拟？ (17)
问：为什么无法合并单元及指定构件？ (17)
问：局部楼板为弹性楼板，在MIDAS中如何实现？ (17)

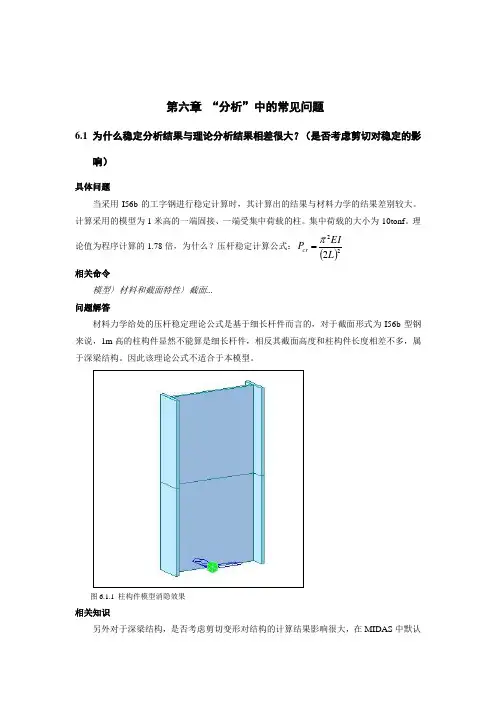

Midas “模型”中的常见问题解答 1. 如何进行二维平面分析？ 具体问题 MIDAS/Civi 为三维空间分析程序，如何进行二维平面分析？ 相关命令 模型〉结构类型... 问题解答 “结构类型”对话框中有多种结构类型可供选择（3-D 、X-Z 平面、Y -Z 平面、X-Y 平面、约束RZ ）。建立模型时，直接在本对话框定义相应的平面结构类型（X-Z 平面、Y-Z 平面、X-Y 平面）即可。 相关知识 三维空间模型的一个节点有6个自由度。当结构类型定义为二维平面类型后，一个节点的自由度就变成3个。对于二维平面类型结构的节点定义边界条件时，只对相应的3个自由度定义约束即可。 相关问题 2. 如何修改重力加速度值？ 具体问题 物理重力加速度为2/8.9s m ，工程重力加速度为2/10s m 。在程序中如何查看并修改重力加速度值？ 相关命令 模型〉结构类型... 问题解答 可以在“结构类型”对话框中查看重力加速度值。程序默认的重力加速度是物理重力加速度2/806.9s m ，如需要按工程重力加速度进行计算，可在本对话框直接修改重力加速度值即可。 相关知识 进行特征值分析时需要单元或节点的质量数据，单元的自重转化为质量时，程序将利用此重力加速度计算单元或节点的质量。 相关问题 3. 使用“悬索桥建模助手”时，如何建立中跨跨中没有吊杆的情况？* 具体问题
使用“悬索桥建模助手”建立中跨为奇数跨的悬索桥模型（中跨跨中没有吊杆的情况），程序提示错误“遵守事项：中间距离数为偶数”。如何建立中跨为奇数跨的悬索桥模型？ 相关命令 模型〉结构建模助手〉悬索桥... 问题解答 使用“悬索桥建模助手”功能只能建立偶数跨的模型。需要建立奇数跨度模型时，首先利用建模住手建立原奇数跨+1跨（偶数跨）的模型，然后删除中跨跨中的吊杆单元，再利用“悬索桥分析控制”功能重新更新节点坐标以及几何初始刚度即可。 相关知识 使用“悬索桥建模助手”建立的模型，往往与工程师预想的模型有些差异（例如主塔与加劲梁的连接处以及边界条件等），此时就要用户自己调整模型至预想模型。模型被修改后，原来的节点坐标以及几何初始刚度不能满足新模型的平衡状态，必须对整体结构重新进行精密分析（悬索桥分析控制），求出新的节点坐标以及几何初始刚度。 相关问题 4.使用“悬臂法桥梁建模助手”时，如何定义不等高桥墩？ 具体问题 使用“悬臂法桥梁建模助手”时，对桥墩只能输入一个高度，如何定义桥墩高度不一样的模型？ 相关命令 模型〉结构建模助手〉悬臂法（FCM）桥梁... 问题解答 首先使用“悬臂法桥梁建模助手”建立等高度桥墩模型，然后调整桥墩梁单元的长度即可。 相关知识 程序中的“建模助手”功能建立的模型，都可以进行编辑和修改。 相关问题 5.程序中的标准截面，为什么消隐后不能显示形状？* 具体问题
1、如何利用板单元建立变截面连续梁（连续刚构）的模型建立模型后如何输入预应力钢束？使用板单元建立连续刚构(变截面的方法)可简单说明如下： 1）首先建立抛物线(变截面下翼缘) ； 2）使用单元扩展功能由直线扩展成板单元，扩展时选择投影，投影到上翼缘处。； 3）在上翼缘处建立一直线梁(扩展过渡用)，然后分别向横向中间及外悬挑边缘扩展成板单元； 4）使用单元镜像功能横向镜像另一半； 5) 为了观察方便，在单元命令中使用修改单元参数功能中的修改单元坐标轴选项，将板单元的单元坐标轴统一起来。在板单元或实体块单元上加预应力钢束的方法，目前设计人员普遍采用加虚拟桁架单元的方法，即用桁架单元模拟钢束，然后给桁架单元以一定的温降，从而达到加除应力的效果。温降的幅度要考虑预应力损失后的张力。这种方法不能真实模拟沿钢束长度方向的预应力损失量，但由于目前很多软件不能提供在板单元或块单元上可以考虑六种预应力损失的钢束，所以目前很多设计人员普遍在采用这种简化分析方法。 MIDAS目前正在开发在板单元和块单元上加可以考虑六种预应力损失的钢束的模块，以满足用户分析与设计的要求。 2、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间的绞接？ 可以在主梁之间隔一定间距用横向虚拟梁连接，并且将横向虚拟梁的两端的弯矩约束释放。此类问题关键在于横向虚拟梁的刚度取值。可参考有关书籍，推荐写的"Bridge deck behaviour",该书对梁格法有较为详尽的叙述。 3、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间的绞接可否自己编辑截面形式 可以在定义截面对话框中点击"数值"表单，然后输入您自定义的截面的各种数据。您也可以在工具>截面特性值计算器中画出您的截面，然后生成一个截面名称，程序会计算出相应截面的特性值。您也可以从CAD中导入截面(比如单线条的箱型截面，然后在截面特性值计算器中赋予线宽代表板宽)。 4、如果截面形式在软件提供里找不到，自己可否编辑再插入变截面，如果我设计的桥梁是变截面但满足某一方程F（x），且截面形式Midas/civil里没有，需通过SFC计算再填入A、
常见问题解答 第一节直线桥梁设计计算 一、一般步骤 1 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息，进行项目计算，输出计算结果等几个步骤。 2 结构离散的一般原则：参考使用手册P36。 二、总体信息 1 极限组合计预应力与极限组合计预二次矩 V3.0中预应力二次矩的计算方法仅适用于连续梁，其他结构形式不适用。程序仅考虑竖向边界条件对变形的约束影响(次竖向力产生的弯矩)，没有考虑次水平力和次弯距的影响。 一般情况下，对于连续梁，应只选择“计入二次矩”，但应保证在形成超静定结构后不能有体系转化；对于一次落架或逐孔施工的结构体系，可以采取一次落架的模型计算。 对于大跨度连续刚构体系的桥梁，由于结构的线刚度比较小，二次效应的比重比较小，对于梁体，计不计二次效应对极限组合内力基本影响不大。但对于墩身的计算应分计入预应力和不计预应力两种工况进行偏安全的计算（墩身中没有预应力通过，预应力对墩身的效应就是二次效应了）。 2 累计初位移 选择此项表示新安装的工作节点将根据邻近节点的累计位移作为本节点的初始位移，对于除悬臂拼装以外的结构在计算时不应勾选该项。一般情况下，对于悬臂施工的结构，要输出位移图的时候，同一节点处，由于施工缝的影响，位移会不连续（有突变）。如果想输出连续的位移图时，可选择此项，此时，输出位移图时，新单元的左节点位移以已浇筑单元右节点累计位移为准来进行输出，这样就可以得到一张连续的位移图 （慎用仅用于出图） 三、单元信息 1 单元的自重： 单元的自重是根据用户指定的截面大小和自重系数在单元安装阶段自动计入的，如果不计入自重，则将自重系数置为0。附加截面的自重是根据附加截面中指定的计自重阶段来计算的。 2 附加截面： 附加截面用来模拟结构单元截面的分次施工或不同材料等情况的，附加截面与主截面共同形成有效断面参与结构受力。输入数据图形显示中主、附加截面的横向 （自重系数同时影响主、附截面) 位置有时出现重叠现象，由于系统没有输入主、附截面的横向相对位置，因此会出现此类情况，这并不影响结构的计算，因为平面杆系计算中不考虑截面对竖直轴的几何特性，因此横向位置没有影响。 系统根据用户设定的截面几何特征和材料特征以及施工特征在各施工阶段合成有效截面。 3 截面 (1)湿接缝用附加截面输入，注意计入自重阶段和参与受力阶段。

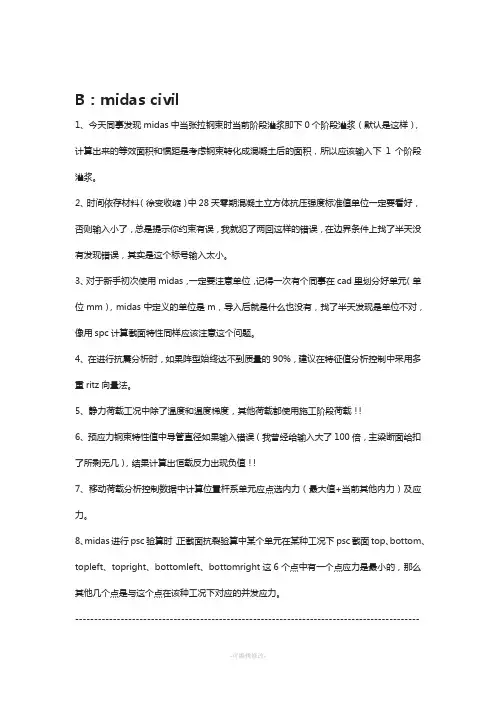

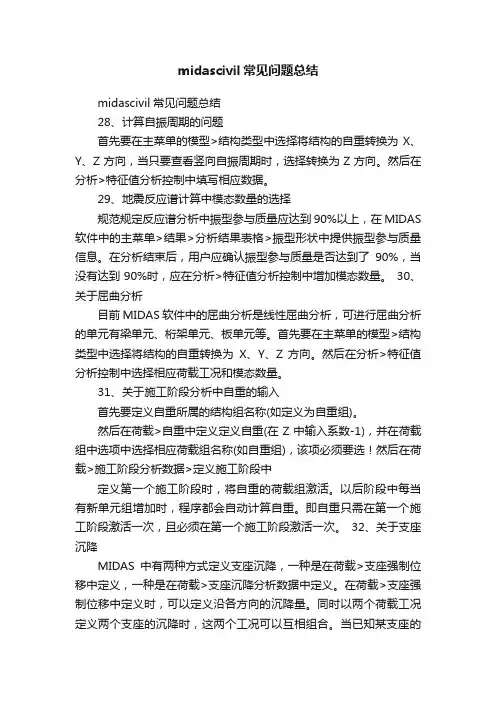

B：midas civil 1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆（默认是这样），计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积，所以应该输入下1个阶段灌浆。 2、时间依存材料（徐变收缩）中28天零期混凝土立方体抗压强度标准值单位一定要看好，否则输入小了，总是提示你约束有误，我就犯了两回这样的错误，在边界条件上找了半天没有发现错误，其实是这个标号输入太小。 3、对于新手初次使用midas，一定要注意单位，记得一次有个同事在cad里划分好单元（单位mm），midas中定义的单位是m，导入后就是什么也没有，找了半天发现是单位不对，像用spc计算截面特性同样应该注意这个问题。 4、在进行抗震分析时，如果阵型始终达不到质量的90%，建议在特征值分析控制中采用多重ritz向量法。 5、静力荷载工况中除了温度和温度梯度，其他荷载都使用施工阶段荷载！！ 6、预应力钢束特性值中导管直径如果输入错误（我曾经给输入大了100倍，主梁断面给扣了所剩无几），结果计算出恒载反力出现负值！！ 7、移动荷载分析控制数据中计算位置杆系单元应点选内力（最大值+当前其他内力）及应力。 8、midas进行psc验算时，正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright这6个点中有一个点应力是最小的，那么其他几个点是与这个点在该种工况下对应的并发应力。 --------------------------------------------------------------------------------------------------------------------- 9、midas中支座沉降只能考虑竖向位移，不能考虑纵桥向及横桥向位移（在计算拱桥时需要考虑纵桥向位移）。这一点就不如桥博方便。 10、大家在用SPC计算截面属性时，当采用截面为薄壁截面时，需指定划分网格大小，否则划分不了。 11、midas截面中移动质心位置只是调整渲染效果图中图形让他对齐而已。 12、用midas计算梯度温度时用梁截面温度计算选择“预应力类型”时计算老是弹出错，建议选择一般截面，估计midas在后续版本中会更新这个错误的。 13、对于像斜拉桥、斜腿等结构其主梁一般是偏心受压构件，用桥博计算时输出的抗力都是轴力，而midas psc计算时输出的抗力确实弯矩，经咨询midas技术人员，midas中是按照纯弯构件计算，不过他也可以按照偏压构件计算，只不过要在一般设计参数中输入长度系数，自由长度等数据才可以。（对于梁的偏心距增大系数该如何取，感觉很困惑，桥博中和midas 中都必须由设计人员自己确定，不过比对桥博和midas的结果，感觉差的比较多，不知道是不是一般参数中输的数据不对） 14、midas中使用阶段活载效应中已计入冲击系数，不信你可以看看长短期效应的组合系数就知道了。 15、大家使用spc计算截面性质，然后在往midas中导入截面，导完截面大家一定要检查一下导入截面的四个角点坐标是否正确，因为midas计算应力就是用这四个点，如果位置不对，则计算的应力也不正确。

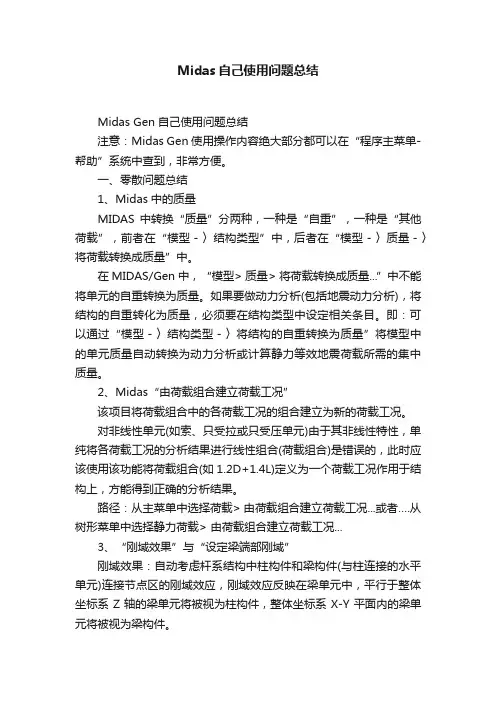

此资料系本人一段时间的使用心得及根据MIDAS网页上QA资料的整理，希望能对各位有所帮助。 1、问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？ 答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的；面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值；当N=0、M>0时，以M值计算自重。 2、问：梁、柱、墙配筋设计是如何考虑的？ 答：目前版本程序提供的计算书是根据实际配筋的验算结果，而非是求构件所需配筋面积的过程。 一、梁的配筋设计 根据《混规》的方法，取用内力包络值进行配筋计算。当计算结果显示超筋时，可以调大钢筋直径，再进行配筋设计。程序内定配筋只提供两排钢筋，多排时可通过加大每一排的钢筋数量再进行验算。 二、柱的配筋设计 程序是按《混规》附录F的双偏压方法计算配筋的，具体过程是根据用户定义的柱截面尺寸，程序按构造要求先定好钢筋根数，再根据定义的钢筋直径按顺序对各组组合内力进行承载力计算，当截面承载力不满足时，再选用下一个钢筋直径进行计算，直至截面承载力满足所有组合内力的要求。因为双偏压设计是一个多解的过程，所以程序必须按上述操作才能输出一个合理的配筋结果。另外程序也提供验算的功能，可在设计>钢筋混凝土设计参数>编辑验算用柱截面数据里先定义好钢筋布置，再通过设计>钢筋混凝土截面验算>柱截面验算进行验算。 三、剪力墙的配筋设计 目前版本剪力墙的配筋设计没有考虑边缘构件的设计要求，剪力墙是按直线段墙来做配筋设计的，具体设计方法见《混规》中有关规定。 另外Gen691版本暂时屏蔽了对剪力墙沿层高方向划分的功能，对于想进行细分的剪力墙可用下面的方法进行处理。 如下图所示，现在需要对中间层的剪力墙进行细分。首先使用模型>单元>分割将中间层的剪力墙进行细分。在模型>建筑物数据>生成层数据中生成层，然后将3、4、5层解除刚性板假定；将细分的每一层的墙单元定义为一个墙号；进行设计，该层墙体的配筋取横向划分后最下面的墙号2的配筋。此时墙号2的内力值即是中间层墙的内力值，唯一不同的是墙号2的墙高较中间层的层高小，因为按照规范中进行剪力墙配筋设计时，墙高只是影响偏心距增大系数η，一般情况下对于剪力墙η值为1，所以墙高对墙配筋设计的影响不大。 这种情况下如果查看层结果输出，可以在后处理的时候，利用定义塔块的功能，输出所要层的分析结果，具体操作如下：结果>分析结果表格>层>定义多塔，如上图将1F、2F、6F、屋顶定义成一个塔块就可以了。
MIDAS/Gen软件常见问题与解答
目录 MIDAS/Gen软件常见问题与解答 (1) 一、建模 (9) 问：对于satwe模型转换这块，需要注意的那些问题？ (9) 问：DXF文件导入时，需要注意什么问题？ (9) 问：程序如何实现相似层，相同的楼层是否能修改一个就可以了？ (9) 问：如果要考虑地下室的地基土与结构的相互作用，请问弹簧刚度怎样确定？ (10) 问：一柱托双梁时，采用主从节点约束时，在从节点上加荷载，程序能否自动考虑扭转？ (10) 问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？..10问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定？ (10) 问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法？ (10) 问：在删除部分截面号后，如何对截面的号数进行重新编号，使其连续？ (10) 问：如何施加偏心？ (11) 问：剪力墙开洞后，定义的层是不是必须重新生成，且重新生成的层必须包含剪力墙开洞节点，否则不计算？ (11) 问：施工阶段分析时需要定义构件的初始材龄，其初始材龄的定义是什么，和材龄有何联系？再请问，混凝土湿重指的是浇筑时的重量，还是与自重的差值呢？ (11) 问：计算时，一定需输入时间依存材料（徐变/收缩）和时间依存材料（抗压强度），程序才会考虑混凝土的收缩徐变吗？若此项数据不填写，只定义施工阶段，程序是否计算收缩徐变及强度随时间的变化？ (11) 问：时间依存材料（抗压强度）输入时为何没有中国规范？ (11) 问：平面内刚度和平面外刚度区别？ (11) 问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？.. 11问：Pushover的模型，在修改保存后，再次打开的时候报错，无法打开模型，原因是什么？ (12) 问：单向板导荷时，发现荷载导到短边上了，为什么？ (12) 问：弹性连接、节点弹性支承和一般弹性支承的区别是什么？ (12) 问：如何定义非X,Y,Z轴方向的约束，比如在X-Z平面内，结点所受约束与X轴成45度？ (12) 问：模型的第二个施工阶段想要模拟X向滑动铰支座，但是出来的位移特别大，感觉支座没有起作用。 (12) 问：用截面特性工具做的截面如何导入模型？ (12) 问：当一个节点存在不同的刚性连接时，应该怎么处理？ (12)
目录 一、安装程序及初始设置 (4) 1.安装在Win7平台VS2008运行库提示错误 (4) 2.程序只能在AutoCAD2010下运行吗？ (4) 3.安装完程序后对象显示不完整，只有连续梁没下部结构或只有下部结构。 (4) 4.程序不稳定，有时会出错导致CAD关闭。 (4) 5. 没有找到软件狗的解决方法答：1.如果是本机上插狗的 (5) 6. 菜单上的工具栏无法显示，怎么办？ (6) 7.安装后树形菜单没有出现 (7) 8.程序没有加载 (7) 9.用了程序之后无法关闭CAD (7) 10.用了程序之后打不开布局。 (7) 11.如何设置文字，标注等绘图样式？ (7) 12.修改设置后，点击确定，弹出窗口报告无法修改配置文件 (7) 13.安装完成软件后，如图是弹出“字体样式设置错误”？ (8) 14.导出的脚本如何使其只修改模型的部分内容（只修改模型，或只修改钢束）？ (8) 15.如何使程序自动完成空心板布置图满足我的要求 (9) 16.空心板布置图中是否可以用户自己划分板梁 (9) 17.小箱梁布置图是否支持中心线是曲线小箱梁 (9) 18.小箱梁、T梁布置图中湿接缝宽度能否自己设置 (9) 19.导出的横梁模型，施工阶段的荷载是如何考虑的 (9) 二、高架总图 (10) 20.高架总图需要道路啥内容 (10) 21.“承台顶距地面”是什么意思 (10) 22. “平面偏移”是什么意思 (10) 23. “立面水平”是什么意思 (10) 24. 路线信息里面的“选择平曲线”是怎么使用的 (10) 25. 路线信息里面的导入“竖曲线文件”的格式有什么要求？ (10) 26. 路线信息里面的导入“地面线文件”的格式有什么要求？ (10) 27. 路线信息里面的“选择地面线”一定要选吗？ (11) 28. “总体布置”如何使用？ (11) 29. “总体布置”中自动生成的表格需要修改吗？ (11) 30. 竖曲线的数据修改后“总体布置”中的标高数据自动修改吗？ (11) 31.总图可以绘制不同梁高的上部结构吗，可以绘制变高梁吗？ (11) 32.总图如何控制伸缩缝。 (11) 33.如何设置一个墩位上多个桥墩或桥墩不在中心线上，这在分幅桥的时较常用。 . 11 34.不同梁高怎么处理。 (12) 35. 跨径布置有何工具能方便操作吗？ (12) 36. 路线信息里面的“计算标高”，“计算坐标”是怎么使用的 (12) 37. 路线信息里面的“自动标高”是怎么使用的 (12) 38. 桥面布置对话框中如何输入成分幅桥？ (12) 39. 桥面布置一定要输吗？ (13)
Part I.部分使用说明 1. 定义移动荷载的步骤 l 在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。 l 对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。集中荷载输入0。 l 布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。 l 定义车辆组。该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。 l 定义移动荷载工况。例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。布置车辆选择车道时，不能包含前面定义的人群的步行道。 l 定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。 2. 关于移动荷载中车道和车道面的定义 l 当使用板单元建立模型时 a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。 b. 只能使用车道面定义车的行走路线。对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
目录 1.导出的脚本如何使其只修改模型的部分内容（只修改模型，或只修改钢束）？ (2) 2.如何使程序自动完成空心板布置图满足我的要求 (3) 3.空心板布置图中是否可以用户自己划分板梁 (3) 4.小箱梁布置图是否支持中心线是曲线小箱梁 (3) 5.小箱梁、T梁布置图中湿接缝宽度能否自己设置 (3) 6.导出的横梁模型，施工阶段的荷载是如何考虑的 (3) 一、高架总图 (4) 7.高架总图需要道路啥内容 (4) 8.“承台顶距地面”是什么意思 (4) 9. “平面偏移”是什么意思 (4) 10. “立面水平”是什么意思 (4) 11. 路线信息里面的“选择平曲线”是怎么使用的 (4) 12. 路线信息里面的导入“竖曲线文件”的格式有什么要求？ (4) 13. 路线信息里面的导入“地面线文件”的格式有什么要求？ (4) 14. 路线信息里面的“选择地面线”一定要选吗？ (5) 15. “总体布置”如何使用？ (5) 16. “总体布置”中自动生成的表格需要修改吗？ (5) 17. 竖曲线的数据修改后“总体布置”中的标高数据自动修改吗？ (5) 18.总图可以绘制不同梁高的上部结构吗，可以绘制变高梁吗？ (5) 19.总图如何控制伸缩缝。 (5) 20.如何设置一个墩位上多个桥墩或桥墩不在中心线上，这在分幅桥的时较常用。 (5) 21.不同梁高怎么处理。 (6) 22. 跨径布置有何工具能方便操作吗？ (6) 23. 路线信息里面的“计算标高”，“计算坐标”是怎么使用的 (6) 24. 路线信息里面的“自动标高”是怎么使用的 (6) 25. 桥面布置对话框中如何输入成分幅桥？ (6) 26. 桥面布置一定要输吗？ (7) 二、连续梁 (7) 27.连续梁生成图纸后还需要手工修改那些东西？ (7) 28.如何绘制顶底板的大倒角、横梁断面为矩形（部分公路设计院设计习惯）？ (8) 29.顶板有倒角在断面图中没有倒角绘制错误，为什么？ (8) 30.标准断面中顶板倒角如何定义？ (9) 31.底板倒角“边腹板倒角Y沿线” “边腹板倒角X沿线”是什么意思？ (9) 32.标准断面如何输入成底板圆弧断面，“边腹板曲线控制”有何作用 (9) 33.断面图如何标注腹板中心线或者不标注腹板中中心线而标注腹板结构线 (10) 34.“底平面绘悬臂”是什么意思 (10) 35.“变宽与道路中心线垂直”是什么意思 (10) 36.“选择输出断面”是什么意思，如何使用。 (10) 37.设置了腹板变宽，但是顶平面图绘制没有表示腹板变宽。 (10) 38.梁顶平面绘制正确，底平面绘制错误。 (10) 39.弯梁或变宽梁如何出？ (11)
一、建模 问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？ 答：例如想修改C30混凝土的部分参数，可先选择一个规范，再选择C30，然后将规范改为“无”，就可以对C30混凝土的参数进行修改，而不用用户自己输入材料的每一个特性值参数了。 问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定？ 答：在“模型/材料和截面特征/截面特征值系数”中一般使用得较多的是设定梁的刚度放大或者折减系数，这时候对于需要放大或者折减的梁，要单独定义一个截面号，然后修改Iyy（抗弯刚度），抗扭刚度则修改Ixx。 设计中，需要对一些梁的弯矩进行调幅的时候，选择要定义的梁，在“设计/钢筋混凝土构件设计参数/编辑梁端负弯矩调幅系数”里面进行设定。 问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法？ 答：在“工具>截面特性值计算器”中计算截面的特性值后再导入到程序中。 问：在删除部分截面号后，如何对截面的号数进行重新编号，使其连续？ 答：点击菜单“模型/材料和截面特性/截面”，点击“重新编号”按钮，选择需要重新编号的截面，定义好“开始号”及“增幅”，注意勾选上“修改单元截面号”，点击“重新编号”即可。 问：施工阶段分析时需要定义构件的初始材龄，其初始材龄的定义是什么，和材龄有何联系？再请问，混凝土湿重指的是浇筑时的重量，还是与自重的差值呢？ 答：初始材龄就是该单元被激活参与工作时的材龄. 材龄则意义更广泛(初始材龄+激活后的经过时间)。混凝土湿重是指混凝土凝浇注时的重量。 问：计算时，一定需输入时间依存材料（徐变/收缩）和时间依存材料（抗压强度），程序才会考虑混凝土的收缩徐变吗？若此项数据不填写，只定义施工阶段，程序是否计算收缩徐变及强度随时间的变化？ 答：计算收缩和徐变至少要定义一个施工阶段。但是如果没有输入输入时间依存材料，程序就不能计算收缩和徐变。 问：时间依存材料（抗压强度）输入时为何没有中国规范？ 答：中国规范中没有明确给出强度发展函数。 问：平面内刚度和平面外刚度区别？ 答：如抗压和抗拉刚度应属于平面内刚度,抗弯应属于平面外刚度。 问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？ 答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的；面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值；当N=0、M>0时，以M值计算自重。 问：Pushover的模型，在修改保存后，再次打开的时候报错，无法打开模型，原因是什么？答：如果模型中定义完pushover的分析过程，只是在树形菜单里面删除pushover荷载工况，铰特性值等参数，而保留有“分析控制数据”的“PUSHOVER 的分析数据”，保存后的模型再次打开的时候，程序就会报错导致无法打开。 问：弹性连接、节点弹性支承和一般弹性支承的区别是什么？ 答：从使用上区别不是很大： 弹性连接中有一般弹簧、只受压弹簧、只受拉弹簧。建模时需要连接两点。 一般弹性支承建模时也需要连接两点，用户可输入弹簧的刚度矩阵。
桥梁博士计算桥梁上部结构 一、截面几何特性和冲击系数： 0、桥博内裂缝输出单位为mm，内力输出单位为KN，弯矩输出单位KN.m，应力输出单位Mpa。 1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。 2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。 3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。 4、桥博使用阶段活载反力未计入冲击系数。 5、桥博使用阶段活载反力分已计入1.2的剪力系数。 6、计算横向力分布系数时桥面中线距首梁距离： 对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。 7、当构件为混凝土构件时，自重系数输入1.04。（钢筋混凝土构件和预应力混凝土构件容重为25KN.m3，但实际上为26 KN.m3，则自重系数为26/25=1.04。素混凝土构件填1即可） 8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。 9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。 10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。 11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。 12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！ 14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面向后抛物线，后两个控制截面向前抛物线，桥博里面默认的是二次抛物线！！ 15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。 16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数×单根拉索的面积。
MIDAS软件在建模时常见问题分析解读 问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？ 答：例如想修改C30混凝土的部分参数，可先选择一个规范，再选择C30，然后将规范改为“无”，就可以对C30混凝土的参数进行修改，而不用用户自己输入材料的每一个特性值参数了。 问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定？ 答：在“模型/材料和截面特征/截面特征值系数”中一般使用得较多的是设定梁的刚度放大或者折减系数，这时候对于需要放大或者折减的梁，要单独定义一个截面号，然后修改Iyy（抗弯刚度），抗扭刚度则修改Ixx。 设计中，需要对一些梁的弯矩进行调幅的时候，选择要定义的梁，在“设计/钢筋混凝土构件设计参数/编辑梁端负弯矩调幅系数”里面进行设定。 问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法？ 答：在“工具>截面特性值计算器”中计算截面的特性值后再导入到程序中。问：在删除部分截面号后，如何对截面的号数进行重新编号，使其连续？答：点击菜单“模型/材料和截面特性/截面”，点击“重新编号”按钮，选择需要重新编号的截面，定义好“开始号”及“增幅”，注意勾选上“修改单元截面号”，点击“重新编号”即可。 问：施工阶段分析时需要定义构件的初始材龄，其初始材龄的定义是什么，和材
龄有何联系？再请问，混凝土湿重指的是浇筑时的重量，还是与自重的差值呢？答：初始材龄就是该单元被激活参与工作时的材龄. 材龄则意义更广泛(初始材龄+激活后的经过时间)。混凝土湿重是指混凝土凝浇注时的重量。 问：计算时，一定需输入时间依存材料（徐变/收缩）和时间依存材料（抗压强度），程序才会考虑混凝土的收缩徐变吗？若此项数据不填写，只定义施工阶段，程序是否计算收缩徐变及强度随时间的变化？ 答：计算收缩和徐变至少要定义一个施工阶段。但是如果没有输入输入时间依存材料，程序就不能计算收缩和徐变。 问：时间依存材料（抗压强度）输入时为何没有中国规范？ 答：中国规范中没有明确给出强度发展函数。 问：平面内刚度和平面外刚度区别？ 答：如抗压和抗拉刚度应属于平面内刚度,抗弯应属于平面外刚度。 问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的；面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值；当N=0、M>0时，以M值计算自重。 问：Pushover的模型，在修改保存后，再次打开的时候报错，无法打开模型，原因是什么？ 答：如果模型中定义完pushover的分析过程，只是在树形菜单里面删除pushover荷载工况，铰特性值等参数，而保留有“分析控制数据”的“PUSHOVER 的分析数据”，保存后的模型再次打开的时候，程序就会报错导致无法打开。问：弹性连接、节点弹性支承和一般弹性支承的区别是什么？
0、桥博内裂缝输出单位为mm，内力输出单位为KN,弯矩输出单位KN*m,应力输出单位Mpa 1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。 2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。 3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。 4、桥博使用阶段单项活载反力未计入冲击系数。 5、桥博使用阶段活载反力已计入1.2的剪力系数。 6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。 7、当构件为混凝土构件时，自重系数输入1.04. 8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。 9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。 10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。 11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。 12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！ 14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面无所谓，第二个控制截面向后抛，第三个控制截面向前抛，桥博里面默认的是二次抛物线！！ 15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。 16、修改斜拉索面积时用斜拉索单元编辑器，在拉锁面积里需要输入拉索个数*单根拉索的面积。 17、挂篮操作的基本原理： 挂篮的基本操作为：安装挂篮（挂篮参与结构受力同时计入自重效应）、挂篮加载（浇筑混凝土）、转移锚固（挂篮退出结构受力、释放挂篮内力及转移拉索索力）和拆除挂篮（消除其自重效应）。具体计算过程如下： ) 前支点挂篮：（一般用于斜拉桥悬臂施工） ）如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。 ）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力，并将拉索索力转到主梁上。）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。 ）如果挂篮上有加载，则计算加载量值，并计算其结构效应。（挂篮加载时，挂篮必须为工作状态）； 一般施工过程：安装空挂篮、调索、浇筑部分砼、调索、浇筑全部混凝土、调索、拉索锚固转移、移动挂篮，其中移动挂篮过程采用在同一阶段拆除和安装挂篮来模拟。 ) 后支点挂篮：（一般用于无索结构的悬臂施工，如连续梁、T构等） ）如果挂篮被拆除，则挂篮单元退出工作，消除其自重效应。 ）如果挂篮转移锚固，则挂篮单元退出工作，释放挂篮内力。 ）如果安装挂篮，则将挂篮单元置为工作单元并与主梁联结，计算挂篮自重产生的结构效应。
1、如何利用板单元建立变截面连续梁（连续刚构）的模型？建立模型后如何输入预应力钢束？ 使用板单元建立连续刚构(变截面的方法)可简单说明如下： 1）首先建立抛物线(变截面下翼缘) ； 2）使用单元扩展功能由直线扩展成板单元，扩展时选择投影，投影到上翼缘处。；3）在上翼缘处建立一直线梁(扩展过渡用)，然后分别向横向中间及外悬挑边缘扩展成板单元； 4）使用单元镜像功能横向镜像另一半； 5) 为了观察方便，在单元命令中使用修改单元参数功能中的修改单元坐标轴选项，将板单元的单元坐标轴统一起来。在板单元或实体块单元上加预应力钢束的方法，目前设计人员普遍采用加虚拟桁架单元的方法，即用桁架单元模拟钢束，然后给桁架单元以一定的温降，从而达到加除应力的效果。温降的幅度要考虑预应力损失后的张力。这种方法不能真实模拟沿钢束长度方向的预应力损失量，但由于目前很多软件不能提供在板单元或块单元上可以考虑六种预应力损失的钢束，所以目前很多设计人员普遍在采用这种简化分析方法。 MIDAS目前正在开 发在板单元和块单元上加可以考虑六种预应力损失的钢束的模块，以满足用户分析与设计的要求。 2、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间 的绞接？ 可以在主梁之间隔一定间距用横向虚拟梁连接，并且将横向虚拟梁的两端的弯矩约束释放。此类问题关键在于横向虚拟梁的刚度取值。可参考有关书籍，推荐 E.C.Hambly写的"Bridge deck behaviour",该书对梁格法有较为详尽的叙述。 3、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间 的绞接？可否自己编辑截面形式 可以在定义截面对话框中点击"数值"表单，然后输入您自定义的截面的各种数据。您也可以在工具>截面特性值计算器中画出您的截面，然后生成一个截面名称，程序会计算出相应截面的特性值。您也可以从CAD中导入截面(比如单线条的箱型截面，然后在截面特性值计算器中赋予线宽代表板宽)。 4、如果截面形式在软件提供里找不到，自己可否编辑再插入变截面，如果我设计的桥梁是变截面但满足某一方程F（x），且截面形式Midas/civil里没有， 需通过SFC计算再填入A、I、J等。也就是说全桥的单元截面都要用ACAD画出来再导入SFC，如果我划分的单元较小这样截面就很多很麻烦，SFC有没有提供象这种变截面的简单计算方法 目前MIDAS中的变截面组支持二次方程以下的小数点形式的变截面方程，如1.5次等。您可以先在SPC中定义控制位置的两个变截面，然后用变截面组的方式定义方程。然后再细分变截面组。我们将尽快按您的要求，在变截面组中让用户可以输入方程的各系数。谢谢您的支持！ >如果我设计的桥梁是变截面但满足某一方程F（x），且截面形式Midas/civil里没有，需通过SFC计算再填入A、I、J等。也就是说全桥的单元截面都要用ACAD画出来再导入SFC，如果我划分的单元较小这样截面就很多很麻烦，SFC有没有提供象这种变截面的简单计算方法 5.弯桥支座如何模拟？用FCM建模助手建立弯箱梁桥模型后，生成的是梁单元（类似平面杆系），请问在如何考虑横向的问题？（假如横向设置两个抗扭支座，分别计算每个支座的反力）？采用梁单元能否计算横向的内力和应力（例如扭距、横梁的横向弯距等）？提个建议，因建模后梁单元已赋予了箱型截面，横向尺寸
