此资料系本人一段时间的使用心得及根据MIDAS网页上QA资料的整理，希望能对各位有所帮助。
1、问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？
答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的；面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值；当N=0、M>0时，以M值计算自重。
2、问：梁、柱、墙配筋设计是如何考虑的？
答：目前版本程序提供的计算书是根据实际配筋的验算结果，而非是求构件所需配筋面积的过程。
一、梁的配筋设计
根据《混规》的方法，取用内力包络值进行配筋计算。当计算结果显示超筋时，可以调大钢筋直径，再进行配筋设计。程序内定配筋只提供两排钢筋，多排时可通过加大每一排的钢筋数量再进行验算。
二、柱的配筋设计
程序是按《混规》附录F的双偏压方法计算配筋的，具体过程是根据用户定义的柱截面尺寸，程序按构造要求先定好钢筋根数，再根据定义的钢筋直径按顺序对各组组合内力进行承载力计算，当截面承载力不满足时，再选用下一个钢筋直径进行计算，直至截面承载力满足所有组合内力的要求。因为双偏压设计是一个多解的过程，所以程序必须按上述操作才能输出一个合理的配筋结果。另外程序也提供验算的功能，可在设计>钢筋混凝土设计参数>编辑验算用柱截面数据里先定义好钢筋布置，再通过设计>钢筋混凝土截面验算>柱截面验算进行验算。
三、剪力墙的配筋设计
目前版本剪力墙的配筋设计没有考虑边缘构件的设计要求，剪力墙是按直线段墙来做配筋设计的，具体设计方法见《混规》中有关规定。
另外Gen691版本暂时屏蔽了对剪力墙沿层高方向划分的功能，对于想进行细分的剪力墙可用下面的方法进行处理。
如下图所示，现在需要对中间层的剪力墙进行细分。首先使用模型>单元>分割将中间层的剪力墙进行细分。在模型>建筑物数据>生成层数据中生成层，然后将3、4、5层解除刚性板假定；将细分的每一层的墙单元定义为一个墙号；进行设计，该层墙体的配筋取横向划分后最下面的墙号2的配筋。此时墙号2的内力值即是中间层墙的内力值，唯一不同的是墙号2的墙高较中间层的层高小，因为按照规范中进行剪力墙配筋设计时，墙高只是影响偏心距增大系数η，一般情况下对于剪力墙η值为1，所以墙高对墙配筋设计的影响不大。
这种情况下如果查看层结果输出，可以在后处理的时候，利用定义塔块的功能，输出所要层的分析结果，具体操作如下：结果>分析结果表格>层>定义多塔，如上图将1F、2F、6F、屋顶定义成一个塔块就可以了。
3、问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？
答：例如想修改C30混凝土的部分参数，可先选择一个规范，再选择C30，然后将规范改为“无”，就可以对C30混凝土的参数进行修改，而不用用户自己输入材料的每一个特性值参数了。
4、问：在弧形轴线上的生成的矩形柱，其方向按整体坐标系布置，如何将其改为按圆心方向布置（单元坐标轴z轴的方向指向圆心）？
答：使用修改单元参数来实现，具体操作如下：模型》单元》修改单元参数,“参数类型”选“单元坐标轴方向”，“形式”选择“参考点”，选择圆弧的圆心，点击“适用”键即可。
5、问：建楼板时，对板单元进行了分割，怎样才能快速分割和板相连的梁单元？
答：针对程序没有提供自动分割相邻梁单元的功能，分割了板单元后，选择所有板边缘的节点，利用菜单模型》节点》投影的功能，“投影类型”选择“将节点投影在平面上”，将节点投影到梁所在的平面，注意要勾选菜单的“分割交叉杆系单元”选项，这样就可以快速分割相邻的梁单元了。
6、问：模型分析发生奇异时，如何快速查找模型问题？
答：注意检查下面几项内容：
一、有重复节点、单元，未分割单元的节点（自由节点），可通过“收缩单元”功能来查看；或者用显示单元号和节点号，看是否有重复的单元号和节点号。
二、如果两个索单元交叉分割形成了节点，此节点又不在梁单元或其它单元上时，此时的结构为几何可变体，容易产生奇异。解决办法可以通过“合并单元”的功能，将交叉位置断开的单元合并成一个单元。
7、问：选择由程序自动计算钢构件的“计算长度系数”时，应该注意那些问题？
答：主要应注意以下几方面问题：
一、程序自动计算方法采用的是《钢结构设计规范》GB50017-2003中的附录D的方法。
二、注意当计算长度系数Ky、Kz等于10的时候，此时的计算长度系数可能有错。
产生这种情况主要是由于：
A．构件的线刚度与同它相连构件的线刚度比太大。
B．此构件两端可能存在无约束连接，如与其连接的构件中有铰接或桁架单元等情况。这时可以利用人为指定构件的计算长度系数的功能，具体操作如下：设计>一般设计参数>计算长度系数。
8、问：在MIDAS/Gen中建立模型时，如何考虑楼板刚性及弹性问题?
答: 刚性楼板是在模型>建筑物数据>层在“楼板刚性楼板”一栏中选择“考虑”即可，程序默认为“考虑”，即所有楼层都按刚性板考虑；如果想解除某一层楼板的刚性，可在“楼板刚
性楼板”一栏中选择“不考虑”，此时该层楼板按弹性板来考虑，需要设计者在该楼层建立楼板（用板单元建立）即可。
9、问：在建立层数据时如何使中间层节点不形成层数据？
答：程序一般默认将根据竖向节点的坐标生成各层及名称，你可以将不真实的层(层间节点生成的)移到左面去除，然后再形成层数据即可。
10、问：在定义层数据时，输入的地面标高是起什么作用的？
答：在模型>建筑物数据>控制数据中输入相应的地面标高时，程序自动计算风荷载时，程序将自动判别地面标高以下的楼层不考虑风荷载作用，注意此功能不是用来定义地下室的。
11、问:定义刚性楼板后，显示的楼面刚心在原点处是什么原因？
答：原因是没有将结构自重转换为质量。具体操作如下：模型>结构类型>将结构自重转换为质量。
12、问：不用修改模型，如何用自己定义的截面进行钢构件验算？
答：可以利用设计截面的功能实现，具体操作如下：设计>设计截面，在弹出的编辑截面菜单里选择需要编辑的截面，直接对截面进行编辑即可。然后再重新进行钢构件截面验算。
13、问：PKPM中刚性板及弹性楼板在MIDAS/Gen中如何实现？
答：一、PKPM中的“刚性楼板”即楼板面内无限刚，面外刚度为零。
MIDAS/Gen中只需在定义层数据时选择考虑刚性板即可。
二、PKPM中的“弹性板6”即采用壳元真实计算楼板平面内和平面外的刚度。
MIDAS/Gen中用板单元建立楼板，在定义板厚时真实输入板的面内和面外厚度。注意在定义层数据时应该选择不考虑刚性板。
三、PKPM中的“弹性板3”即假定楼板平面内无限刚，楼板平面外刚度是真实的。MIDAS/Gen中用板单元建立楼板，在定义板厚时，输入平面内厚度为0，平面外厚度为楼板真实厚度。注意在定义层数据的时候，应该选择考虑刚性板。
四、PKPM中的“弹性膜”即程序真实的计算楼板平面内刚度，楼板平面外刚度为零。MIDAS/Gen中用板单元建立楼板，在定义板厚时，输入板平面内厚度为实际厚度，平面外厚度为0，定义层数据时选择不考虑刚性板。
14、问：当结构中用板单元或实体单元模拟转换梁的时候，如何查看转换梁的设计弯矩？答：可利用程序中局部方向内力的合力的功能，具体操作如下：结果>局部方向内力的合力。选择一些板单元的边缘(或一些实体单元的平面)，将这些边缘上的节点(或实体单元平面上的节点)的各内力相加，然后将相加的内力输出，输出位置为选择的板单元边缘的中心(或选择的实体单元平面的中心)。当做细部精密分析时，有时会将梁单元模拟成板单元或实体单元(或将板单元模拟成实体单元)，此时可用该功能，计算出设计时所需的构件内力，即重新计算出按梁单元(或板单元)设计时所需的内力。详细的操作方法可参见程序在线帮助。15、问：MIDAS/Gen中包括那些稳定分析？
答：稳定分析分为局部稳定分析和整体稳定分析；
一、局部稳定分析：利用程序的钢构件截面验算的功能，按照规范的方法验算构件的宽厚比等。
二、整体稳定分析
A．线弹性屈曲分析：利用屈曲分析控制功能实现，具体操作如下：先定义所需模态数量；然后输入屈曲分析时的荷载工况(组合)和组合系数，添加时注意所选荷载工况的荷载类型选择是可变还是不变。可变即临界荷载系数乘以该项荷载，不变即临界荷载系数不乘以该项荷载，最终临界荷载可通过下式计算得出：临界荷载值=不变荷载+临界荷载系数*可变荷载
注意：目前MIDAS软件中的屈曲分析是线性屈曲分析，可进行屈曲分析的单元有梁单元、
桁架单元、板单元。
B．几何非线性分析：对于有索单元等非线性单元的结构，需要考虑大位移的影响，可以利用几何非线性分析功能做整体失稳分析，最后可以得出几何非线性分析的阶段步骤荷载－位移曲线，通过该曲线可以得到整体失稳时的荷载系数。
注意：几何非线性分析中使用的单元有桁架、梁、板单元，若同其它单元混合使用时，只能考虑其刚度效应，不能考虑其几何非线性效应。
16、问：Pushover分析后如何找到性能控制点？
答：首先点击设计>静力弹塑性（Pushover）分析>静力弹塑性（Pushover）曲线弹出如下窗口
点击定义设计谱,并根据设计地震分组、地震设防烈度、场地类别、地震影响等条件选择需求谱，（注意：地震影响要选择罕遇地震），此时图形区的绿色线与蓝色线的交点就是性能控制点。
除在静力弹塑性（Pushover)分析控制中定义的步骤外，用户也可以指定性能控制点为一个子步骤，查看附加的分析结果。具体操作如下：先记下在性能控制点处的最大的基底剪力及处于塑性状态下结构的最大位移，如图方框内的数据；点击添加层间位移输出的Pushover步骤，将记录的最大基底剪力或最大位移值输入；点击计算参照的步骤和距离比，程序会自动计算出性能控制点的位置，最后添加即可。
另外最新的Gen691版本增加了自动生成性能控制点荷载步的功能，如上图所示，只要能力谱与需求谱相交时，只要点击下部的“重画“按钮就可以自动生成性能点的步骤及层间位移信息，在“添加层间位移输出的Pushover步骤”里可以看到性能控制点的结果。
17、问：屈曲分析模型如下面图1、图2所示，图2相当于在节点上既有轴力又有弯矩作用，但是程序分析的结果为什么没有差别？
答：程序中屈曲分析采用的结构静力平衡方程是：[K]{U}+[KG]{U}={P}（见用户手册02），其中[KG]是结构的几何刚度矩阵，仅与构件的轴力有关，与弯矩没有直接关系，所以模型2中虽然加了弯矩，但与模型1的分析结果是一样的，弯矩的大小对屈曲结果没有影响。如果想要考虑弯矩的影响，需要做几何非线性分析，结果中可以体现出弯矩的影响。
18、问：P－Delta分析结果是否只真对做P－Delta分析的荷载工况起作用，对其它荷载工况没有影响？
答：用某种荷载工况做完P－Delta分析后，所形成的几何刚度将影响其它荷载工况的分析结果，即对其它荷载工况的内力、位移结果都有影响。
19、问：为什么无法合并单元及指定构件？
答：可能有以下几种原因引起：
A．单元截面尺寸不同。
B．单元的β角不同。
C．单元的坐标轴方向不同。
D．单元的材料不同。
20、问：设计时取用的内力为何与结果显示的内力不一样？
答：设计时取用的内力是考虑了抗震调整系数的，如根据不同的抗震等级，梁端剪力及柱端弯矩都有不同的放大系数。而结果下的内力是没有考虑抗震调整系数的。特别是柱配筋设计时，取用的弯矩是轴力与偏心距的乘积，柱端弯矩只是用来计算初始偏心距的。
Midas “模型”中的常见问题解答 1. 如何进行二维平面分析？ 具体问题 MIDAS/Civi 为三维空间分析程序，如何进行二维平面分析？ 相关命令 模型〉结构类型... 问题解答 “结构类型”对话框中有多种结构类型可供选择（3-D 、X-Z 平面、Y -Z 平面、X-Y 平面、约束RZ ）。建立模型时，直接在本对话框定义相应的平面结构类型（X-Z 平面、Y-Z 平面、X-Y 平面）即可。 相关知识 三维空间模型的一个节点有6个自由度。当结构类型定义为二维平面类型后，一个节点的自由度就变成3个。对于二维平面类型结构的节点定义边界条件时，只对相应的3个自由度定义约束即可。 相关问题 2. 如何修改重力加速度值？ 具体问题 物理重力加速度为2/8.9s m ，工程重力加速度为2/10s m 。在程序中如何查看并修改重力加速度值？ 相关命令 模型〉结构类型... 问题解答 可以在“结构类型”对话框中查看重力加速度值。程序默认的重力加速度是物理重力加速度2/806.9s m ，如需要按工程重力加速度进行计算，可在本对话框直接修改重力加速度值即可。 相关知识 进行特征值分析时需要单元或节点的质量数据，单元的自重转化为质量时，程序将利用此重力加速度计算单元或节点的质量。 相关问题 3. 使用“悬索桥建模助手”时，如何建立中跨跨中没有吊杆的情况？* 具体问题
使用“悬索桥建模助手”建立中跨为奇数跨的悬索桥模型（中跨跨中没有吊杆的情况），程序提示错误“遵守事项：中间距离数为偶数”。如何建立中跨为奇数跨的悬索桥模型？ 相关命令 模型〉结构建模助手〉悬索桥... 问题解答 使用“悬索桥建模助手”功能只能建立偶数跨的模型。需要建立奇数跨度模型时，首先利用建模住手建立原奇数跨+1跨（偶数跨）的模型，然后删除中跨跨中的吊杆单元，再利用“悬索桥分析控制”功能重新更新节点坐标以及几何初始刚度即可。 相关知识 使用“悬索桥建模助手”建立的模型，往往与工程师预想的模型有些差异（例如主塔与加劲梁的连接处以及边界条件等），此时就要用户自己调整模型至预想模型。模型被修改后，原来的节点坐标以及几何初始刚度不能满足新模型的平衡状态，必须对整体结构重新进行精密分析（悬索桥分析控制），求出新的节点坐标以及几何初始刚度。 相关问题 4.使用“悬臂法桥梁建模助手”时，如何定义不等高桥墩？ 具体问题 使用“悬臂法桥梁建模助手”时，对桥墩只能输入一个高度，如何定义桥墩高度不一样的模型？ 相关命令 模型〉结构建模助手〉悬臂法（FCM）桥梁... 问题解答 首先使用“悬臂法桥梁建模助手”建立等高度桥墩模型，然后调整桥墩梁单元的长度即可。 相关知识 程序中的“建模助手”功能建立的模型，都可以进行编辑和修改。 相关问题 5.程序中的标准截面，为什么消隐后不能显示形状？* 具体问题
1、如何利用板单元建立变截面连续梁（连续刚构）的模型建立模型后如何输入预应力钢束？使用板单元建立连续刚构(变截面的方法)可简单说明如下： 1）首先建立抛物线(变截面下翼缘) ； 2）使用单元扩展功能由直线扩展成板单元，扩展时选择投影，投影到上翼缘处。； 3）在上翼缘处建立一直线梁(扩展过渡用)，然后分别向横向中间及外悬挑边缘扩展成板单元； 4）使用单元镜像功能横向镜像另一半； 5) 为了观察方便，在单元命令中使用修改单元参数功能中的修改单元坐标轴选项，将板单元的单元坐标轴统一起来。在板单元或实体块单元上加预应力钢束的方法，目前设计人员普遍采用加虚拟桁架单元的方法，即用桁架单元模拟钢束，然后给桁架单元以一定的温降，从而达到加除应力的效果。温降的幅度要考虑预应力损失后的张力。这种方法不能真实模拟沿钢束长度方向的预应力损失量，但由于目前很多软件不能提供在板单元或块单元上可以考虑六种预应力损失的钢束，所以目前很多设计人员普遍在采用这种简化分析方法。 MIDAS目前正在开发在板单元和块单元上加可以考虑六种预应力损失的钢束的模块，以满足用户分析与设计的要求。 2、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间的绞接？ 可以在主梁之间隔一定间距用横向虚拟梁连接，并且将横向虚拟梁的两端的弯矩约束释放。此类问题关键在于横向虚拟梁的刚度取值。可参考有关书籍，推荐写的"Bridge deck behaviour",该书对梁格法有较为详尽的叙述。 3、如果梁与梁之间是通过翼板绞接，Midas/Civil应如何建模模拟梁翼板之间的绞接可否自己编辑截面形式 可以在定义截面对话框中点击"数值"表单，然后输入您自定义的截面的各种数据。您也可以在工具>截面特性值计算器中画出您的截面，然后生成一个截面名称，程序会计算出相应截面的特性值。您也可以从CAD中导入截面(比如单线条的箱型截面，然后在截面特性值计算器中赋予线宽代表板宽)。 4、如果截面形式在软件提供里找不到，自己可否编辑再插入变截面，如果我设计的桥梁是变截面但满足某一方程F（x），且截面形式Midas/civil里没有，需通过SFC计算再填入A、
常见问题解答 第一节直线桥梁设计计算 一、一般步骤 1 利用本系统进行设计计算一般需要经过：离散结构划分单元，施工分析，荷载分析，建立工程项目，输入总体信息、单元信息、钢束信息、施工阶段信息、使用阶段信息，进行项目计算，输出计算结果等几个步骤。 2 结构离散的一般原则：参考使用手册P36。 二、总体信息 1 极限组合计预应力与极限组合计预二次矩 V3.0中预应力二次矩的计算方法仅适用于连续梁，其他结构形式不适用。程序仅考虑竖向边界条件对变形的约束影响(次竖向力产生的弯矩)，没有考虑次水平力和次弯距的影响。 一般情况下，对于连续梁，应只选择“计入二次矩”，但应保证在形成超静定结构后不能有体系转化；对于一次落架或逐孔施工的结构体系，可以采取一次落架的模型计算。 对于大跨度连续刚构体系的桥梁，由于结构的线刚度比较小，二次效应的比重比较小，对于梁体，计不计二次效应对极限组合内力基本影响不大。但对于墩身的计算应分计入预应力和不计预应力两种工况进行偏安全的计算（墩身中没有预应力通过，预应力对墩身的效应就是二次效应了）。 2 累计初位移 选择此项表示新安装的工作节点将根据邻近节点的累计位移作为本节点的初始位移，对于除悬臂拼装以外的结构在计算时不应勾选该项。一般情况下，对于悬臂施工的结构，要输出位移图的时候，同一节点处，由于施工缝的影响，位移会不连续（有突变）。如果想输出连续的位移图时，可选择此项，此时，输出位移图时，新单元的左节点位移以已浇筑单元右节点累计位移为准来进行输出，这样就可以得到一张连续的位移图 （慎用仅用于出图） 三、单元信息 1 单元的自重： 单元的自重是根据用户指定的截面大小和自重系数在单元安装阶段自动计入的，如果不计入自重，则将自重系数置为0。附加截面的自重是根据附加截面中指定的计自重阶段来计算的。 2 附加截面： 附加截面用来模拟结构单元截面的分次施工或不同材料等情况的，附加截面与主截面共同形成有效断面参与结构受力。输入数据图形显示中主、附加截面的横向 （自重系数同时影响主、附截面) 位置有时出现重叠现象，由于系统没有输入主、附截面的横向相对位置，因此会出现此类情况，这并不影响结构的计算，因为平面杆系计算中不考虑截面对竖直轴的几何特性，因此横向位置没有影响。 系统根据用户设定的截面几何特征和材料特征以及施工特征在各施工阶段合成有效截面。 3 截面 (1)湿接缝用附加截面输入，注意计入自重阶段和参与受力阶段。
此资料系本人一段时间的使用心得及根据MIDAS网页上QA资料的整理，希望能对各位有所帮助。 1、问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？ 答：板的面内厚度是用来计算板的面内抗拉及抗压刚度的；面外厚度是用来计算板的面外抗弯刚度的。假设N为面内厚度，W为面外厚度，程序计算自重时一般取用N值；当N=0、M>0时，以M值计算自重。 2、问：梁、柱、墙配筋设计是如何考虑的？ 答：目前版本程序提供的计算书是根据实际配筋的验算结果，而非是求构件所需配筋面积的过程。 一、梁的配筋设计 根据《混规》的方法，取用内力包络值进行配筋计算。当计算结果显示超筋时，可以调大钢筋直径，再进行配筋设计。程序内定配筋只提供两排钢筋，多排时可通过加大每一排的钢筋数量再进行验算。 二、柱的配筋设计 程序是按《混规》附录F的双偏压方法计算配筋的，具体过程是根据用户定义的柱截面尺寸，程序按构造要求先定好钢筋根数，再根据定义的钢筋直径按顺序对各组组合内力进行承载力计算，当截面承载力不满足时，再选用下一个钢筋直径进行计算，直至截面承载力满足所有组合内力的要求。因为双偏压设计是一个多解的过程，所以程序必须按上述操作才能输出一个合理的配筋结果。另外程序也提供验算的功能，可在设计>钢筋混凝土设计参数>编辑验算用柱截面数据里先定义好钢筋布置，再通过设计>钢筋混凝土截面验算>柱截面验算进行验算。 三、剪力墙的配筋设计 目前版本剪力墙的配筋设计没有考虑边缘构件的设计要求，剪力墙是按直线段墙来做配筋设计的，具体设计方法见《混规》中有关规定。 另外Gen691版本暂时屏蔽了对剪力墙沿层高方向划分的功能，对于想进行细分的剪力墙可用下面的方法进行处理。 如下图所示，现在需要对中间层的剪力墙进行细分。首先使用模型>单元>分割将中间层的剪力墙进行细分。在模型>建筑物数据>生成层数据中生成层，然后将3、4、5层解除刚性板假定；将细分的每一层的墙单元定义为一个墙号；进行设计，该层墙体的配筋取横向划分后最下面的墙号2的配筋。此时墙号2的内力值即是中间层墙的内力值，唯一不同的是墙号2的墙高较中间层的层高小，因为按照规范中进行剪力墙配筋设计时，墙高只是影响偏心距增大系数η，一般情况下对于剪力墙η值为1，所以墙高对墙配筋设计的影响不大。 这种情况下如果查看层结果输出，可以在后处理的时候，利用定义塔块的功能，输出所要层的分析结果，具体操作如下：结果>分析结果表格>层>定义多塔，如上图将1F、2F、6F、屋顶定义成一个塔块就可以了。
1.在midas中横向计算问题. 在midas中横向计算时遇到下列几个问题,请教江老师. 1.荷载用"用户定义的车辆荷载",DD,FD,BD均取1.3m,P1,P2为计算值,输入时为何提示最后一项的距离必须为0? 2.同样在桥博中用特列荷栽作用时,计算连续盖梁中中支点的负弯距相差很大.其他位置相差不多. 主要参数:两跨2X7.5m,bXh=1.4X1.2m,P1,P2取100 midas结果支点活载负弯矩-264.99kn.m 桥博结果支点活载负弯矩-430kn.m 通过多次尝试及MIDAS公司的大力支持，现在最终的结果如下： 肯定是加载精度的问题，可以通过将每个梁单元的计算的影响线点数改成6，或者，将梁单元长度改成0.1米，就能保证正好加载到这一点上。 由这个精度引起的误差应该可以接受的，如果非要消除，也是有办法的。 2.梁板模拟箱梁问题 腹板用梁单元，顶底板用板单元，腹板和顶底板间用什么连接，刚性？用这个模型做顶底板验算是否合适？在《铁道标准》杂志的“铁道桥梁设计年会专辑”上有一篇文章，您可以参考一下： 铁四院康小英《组合截面计算浅析》 里面讨论组合截面分别用MIDAS施工阶段联合截面与梁+板来实现，最后得出结论是用梁+板的结果是会放大板的内力。可能与您关心的问题有相似的地方。 建议您可以先按您的想法做一个，再验证一下，一定要验证！c 3.midas里面讲质量转换为荷载什么意思！ 是否为“荷载转为质量”？ 在线帮助中这么写： 将输入的荷载(作用于整体坐标系(-)Z方向)的垂直分量转换为质量并作为集中质量数据。 该功能主要用于计算地震分析时所需的重力荷载代表值。 直观的理解就是将已输入的荷载，转成质量数据，不必第二次输入。一般用得比较多的是将二期恒载转成质量。 另外，这里要注意的是，自重不能在这里转换，应该在模型--结构类型中转换。 准确来讲，是算自振频率时（特征值分析）时用的，地震计算时需要各振形，所以间接需要输入质量。 一般计算可以不考虑。 但是，新通规D60要求：冲击系数的计算依据是基频，所以，如果可能，还是需要算一下基频的。 4.拱桥的屈曲分析中如何考虑移动荷载 现在做一个下承式拱桥，桥面较宽（近期双向4车道加两个非机动车道，远期为双向6车道），无横向联系，在屈曲分析中怎么考虑移动荷载的影响？ 需将活载按最不利的加载位置求出来，再作为静力荷载加入。（幸亏MIDAS有一个移动荷载**的功能，上面有一按钮，可直接将最不利荷载存成文本文件，然后，另存为一个项目，导入这个文本文件就有了新的静力工况了，里面的荷载就是最不利的荷载。值得注意的是：最不利的荷载位置布置后，是没有考虑冲击的。不好意思，纠正一下，可能是我记错了，前二天用6.71版的做了一下，发现保存的文本文件中已经考虑了冲击系数，特此更正！ 在采用梁单元模型进行建模的时候，如何模拟横桥向多个支座，来进行抗扭验算。我采用了横向建立节点后，与主梁采用钢接，这样计算的扭矩结果好像同不采用直接计算扭矩的值时一样的，这样好象在PSC设计的时候抗扭计算总是不能通过。横向的支座一般就是按您这样
MIDAS/Gen软件常见问题与解答
目录 MIDAS/Gen软件常见问题与解答 (1) 一、建模 (9) 问：对于satwe模型转换这块，需要注意的那些问题？ (9) 问：DXF文件导入时，需要注意什么问题？ (9) 问：程序如何实现相似层，相同的楼层是否能修改一个就可以了？ (9) 问：如果要考虑地下室的地基土与结构的相互作用，请问弹簧刚度怎样确定？ (10) 问：一柱托双梁时，采用主从节点约束时，在从节点上加荷载，程序能否自动考虑扭转？ (10) 问：我想在程序中通过修改数据库中的材料特性值来定义一种材料，能否实现？..10问：不大明白“模型/材料和截面特征/截面特征系数”中设定参数，比如在“连梁刚度折减系数”和“梁设计弯矩增大系数”等应该怎么设定？ (10) 问：在建模中，设计的截面在MIDAS截面库中没有，请问对于不规则的截面输入有什么方法？ (10) 问：在删除部分截面号后，如何对截面的号数进行重新编号，使其连续？ (10) 问：如何施加偏心？ (11) 问：剪力墙开洞后，定义的层是不是必须重新生成，且重新生成的层必须包含剪力墙开洞节点，否则不计算？ (11) 问：施工阶段分析时需要定义构件的初始材龄，其初始材龄的定义是什么，和材龄有何联系？再请问，混凝土湿重指的是浇筑时的重量，还是与自重的差值呢？ (11) 问：计算时，一定需输入时间依存材料（徐变/收缩）和时间依存材料（抗压强度），程序才会考虑混凝土的收缩徐变吗？若此项数据不填写，只定义施工阶段，程序是否计算收缩徐变及强度随时间的变化？ (11) 问：时间依存材料（抗压强度）输入时为何没有中国规范？ (11) 问：平面内刚度和平面外刚度区别？ (11) 问：定义板厚时，面内厚度与面外厚度是什么意思？程序计算自重时如何取值？.. 11问：Pushover的模型，在修改保存后，再次打开的时候报错，无法打开模型，原因是什么？ (12) 问：单向板导荷时，发现荷载导到短边上了，为什么？ (12) 问：弹性连接、节点弹性支承和一般弹性支承的区别是什么？ (12) 问：如何定义非X,Y,Z轴方向的约束，比如在X-Z平面内，结点所受约束与X轴成45度？ (12) 问：模型的第二个施工阶段想要模拟X向滑动铰支座，但是出来的位移特别大，感觉支座没有起作用。 (12) 问：用截面特性工具做的截面如何导入模型？ (12) 问：当一个节点存在不同的刚性连接时，应该怎么处理？ (12)
目录 一、安装程序及初始设置 (4) 1.安装在Win7平台VS2008运行库提示错误 (4) 2.程序只能在AutoCAD2010下运行吗？ (4) 3.安装完程序后对象显示不完整，只有连续梁没下部结构或只有下部结构。 (4) 4.程序不稳定，有时会出错导致CAD关闭。 (4) 5. 没有找到软件狗的解决方法答：1.如果是本机上插狗的 (5) 6. 菜单上的工具栏无法显示，怎么办？ (6) 7.安装后树形菜单没有出现 (7) 8.程序没有加载 (7) 9.用了程序之后无法关闭CAD (7) 10.用了程序之后打不开布局。 (7) 11.如何设置文字，标注等绘图样式？ (7) 12.修改设置后，点击确定，弹出窗口报告无法修改配置文件 (7) 13.安装完成软件后，如图是弹出“字体样式设置错误”？ (8) 14.导出的脚本如何使其只修改模型的部分内容（只修改模型，或只修改钢束）？ (8) 15.如何使程序自动完成空心板布置图满足我的要求 (9) 16.空心板布置图中是否可以用户自己划分板梁 (9) 17.小箱梁布置图是否支持中心线是曲线小箱梁 (9) 18.小箱梁、T梁布置图中湿接缝宽度能否自己设置 (9) 19.导出的横梁模型，施工阶段的荷载是如何考虑的 (9) 二、高架总图 (10) 20.高架总图需要道路啥内容 (10) 21.“承台顶距地面”是什么意思 (10) 22. “平面偏移”是什么意思 (10) 23. “立面水平”是什么意思 (10) 24. 路线信息里面的“选择平曲线”是怎么使用的 (10) 25. 路线信息里面的导入“竖曲线文件”的格式有什么要求？ (10) 26. 路线信息里面的导入“地面线文件”的格式有什么要求？ (10) 27. 路线信息里面的“选择地面线”一定要选吗？ (11) 28. “总体布置”如何使用？ (11) 29. “总体布置”中自动生成的表格需要修改吗？ (11) 30. 竖曲线的数据修改后“总体布置”中的标高数据自动修改吗？ (11) 31.总图可以绘制不同梁高的上部结构吗，可以绘制变高梁吗？ (11) 32.总图如何控制伸缩缝。 (11) 33.如何设置一个墩位上多个桥墩或桥墩不在中心线上，这在分幅桥的时较常用。 . 11 34.不同梁高怎么处理。 (12) 35. 跨径布置有何工具能方便操作吗？ (12) 36. 路线信息里面的“计算标高”，“计算坐标”是怎么使用的 (12) 37. 路线信息里面的“自动标高”是怎么使用的 (12) 38. 桥面布置对话框中如何输入成分幅桥？ (12) 39. 桥面布置一定要输吗？ (13)

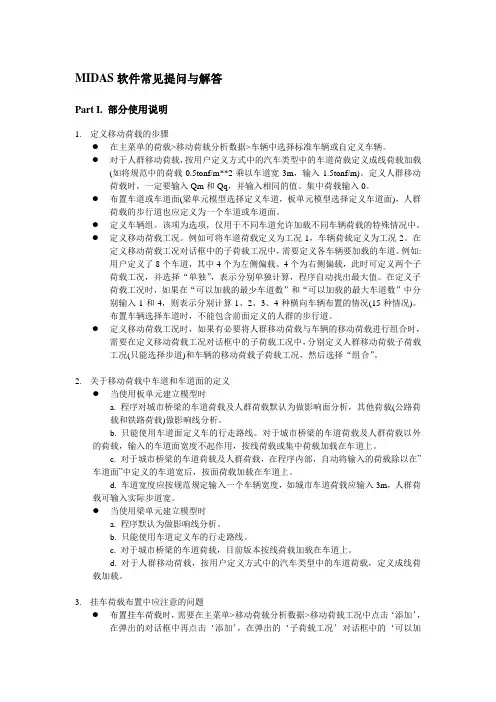

Part I.部分使用说明 1. 定义移动荷载的步骤 l 在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。 l 对于人群移动荷载，按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m，输入1.5tonf/m)。定义人群移动荷载时，一定要输入Qm和Qq，并输入相同的值。集中荷载输入0。 l 布置车道或车道面(梁单元模型选择定义车道，板单元模型选择定义车道面)，人群荷载的步行道也应定义为一个车道或车道面。 l 定义车辆组。该项为选项，仅用于不同车道允许加载不同车辆荷载的特殊情况中。 l 定义移动荷载工况。例如可将车道荷载定义为工况-1，车辆荷载定义为工况-2。在定义移动荷载工况对话框中的子荷载工况中，需要定义各车辆要加载的车道。例如: 用户定义了8个车道，其中4个为左侧偏载、4个为右侧偏载，此时可定义两个子荷载工况，并选择“单独”，表示分别单独计算，程序自动找出最大值。在定义子荷载工况时，如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4，则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。布置车辆选择车道时，不能包含前面定义的人群的步行道。 l 定义移动荷载工况时，如果有必要将人群移动荷载与车辆的移动荷载进行组合时，需要在定义移动荷载工况对话框中的子荷载工况中，分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况，然后选择“组合”。 2. 关于移动荷载中车道和车道面的定义 l 当使用板单元建立模型时 a. 程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析，其他荷载(公路荷载和铁路荷载)做影响线分析。 b. 只能使用车道面定义车的行走路线。对于城市桥梁的车道荷载及人群荷载以外的荷载，输入的车道面宽度不起作用，按线荷载或集中荷载加载在车道上。
