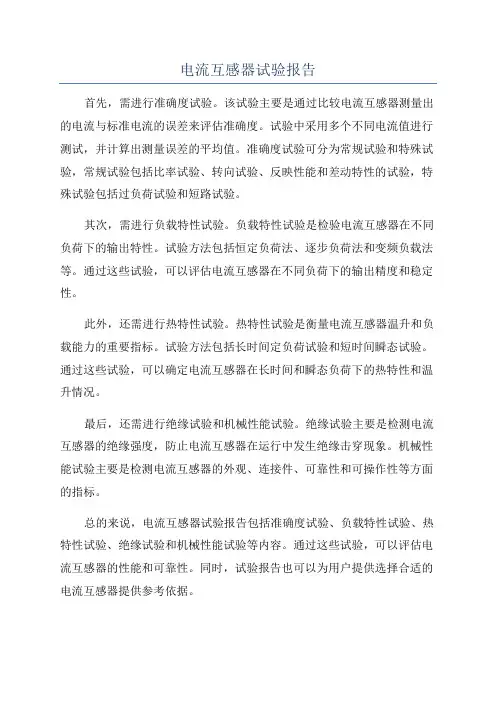

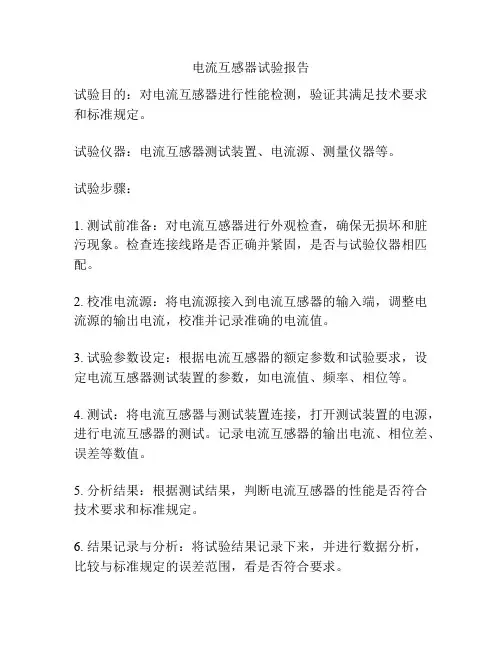

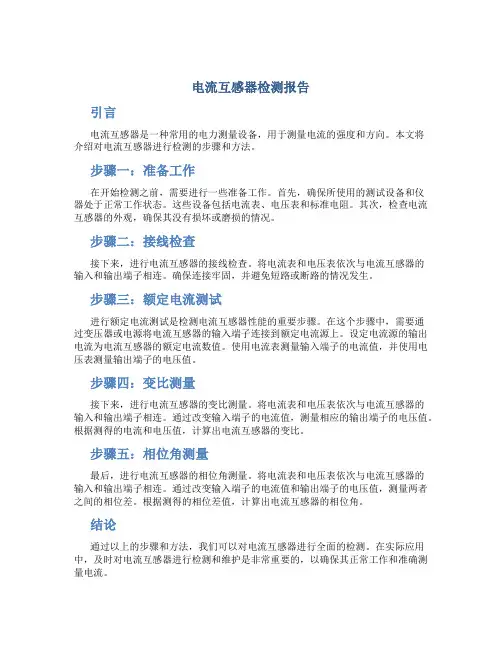

编号：DY-GY-01-CF-0101 干式固体结构电流互感器试验报告设备名称001 1BBA01 #1发电机出线
1．设备参数
型号LZZBJ9-12/175b/4 短时热电流31.5/4 kA/s
额定动稳定电流80 kA 额定绝缘水平值 E 二次绕组1S1-1S2 2S1-2S2 3S1-3S2 /
准确等级5P30 5P30 0.2S /
额定容量(VA) 20 20 20 / 变比1000/1 1000/1 1000/1 /
相别A相B相C相
产品编号170400559 170400558 170400555
制造厂中国大连第一互感器有限公司出厂日期2017.04
2．试验依据
GB 50150-2016 电气装置安装工程电气设备交接试验标准
3．绕组的绝缘电阻及交流耐压试验
测试绕组
出厂耐
压值
（kV）
耐压
值
（kV）
耐压
时间
(min)
A相（MΩ）B相（MΩ）C相（MΩ）
耐压前耐压后耐压前耐压前耐压后耐压前一次绕组对二次绕组、末
屏及外壳
/ 33 1 6430 5370 5230489052804980一次绕组间/ / / / / / / / / 1S1-1S2对2S1-2S2、
3S1-3S2、4S1-4S2及地
/ 2 1 1670 1520 16901580 1590 1890 2S1-2S2对1S1-1S2、
3S1-3S2、4S1-4S2及地
/ 2 1 1580 1670 14801350 1460 1570 3S1-3S2对1S1-1S2、
2S1-2S2、4S1-4S2及地
/ 2 1 1690 1590 15701470 1540 1680 4S1-4S2对1S1-1S2、
2S1-2S2、3S1-3S2及地
/ / / / / / / / / 末屏对二次绕组及地/ / / / / / / / / 备注二次绕组回路耐压采用 2500V 兆欧表代替，试验持续时间为 1min
试验环境环境温度： 34 ℃，湿度：45%RH
试验设备FLUKE1550C 电动兆欧表/量程（250V-5000V）； FBG-6kVA/50kV 试验变压器（含操作箱）
试验人员试验日期年月日4.测量绕组直流电阻
相别A相B相C相最大差值（%）一次绕组（μΩ）53.5 53.9 53.6 0.75
招标编号：国家电网公司集中规模招标采购 110kV电流互感器 招标文件 （技术规范通用部分） 设计单位： 年月
目录 1总则 (2) 1.1一般规定 (2) 1.2投标人应提供的资质文件 (2) 1.3工作范围和进度要求 (2) 1.4对设计图纸、说明书和试验报告的要求 (3) 1.5标准和规范 (5) 1.6投标时必须提供的技术数据和信息 (5) 1.7备品备件 (6) 1.8专用工具和仪器仪表 (6) 1.9安装、调试、试运行和验收 (6) 2性能要求 (7) 2.1外观工艺要求 (7) 2.2结构要求 (7) 2.3安装要求 (7) 2.4铭牌要求 (8) 2.5设备防腐 (8) 2.6附件 (8) 2.7其他 (8) 3试验 (8) 3.1型式试验（含特殊试验及其他试验） (8) 3.2例行试验 (9) 3.3现场试验 (9) 4设计联络、监造和检验、技术服务 (10) 4.1设计联络会 (10) 4.2监造和检验 (10) 4.3技术服务 (11) 5一次、二次及土建接口要求（适用新建工程） (12) 5.1电气一次接口 (12) 5.2电气二次接口 (13) 5.3土建接口 (13)
1总则 1.1一般规定 1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。 1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。投标人提供的互感器本体及其附件应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.1.3本招标文件技术规范提出了对互感器本体及其附件的技术参数、性能、结构、试验等方面的技术要求。有关互感器的包装、标志、运输和保管的要求见商务部分的规定。 1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。 1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。 1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。 1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。 1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。 1.2投标人应提供的资质文件 投标人在投标文件中应提供下列有关合格的资质文件，否则视为非响应性投标。 1.2.1同型设备的销售记录，填写格式见技术规范专用部分表11并提供相应的最终用户的使用情况证明。 1.2.2拥有的由权威机构颁发的ISO9000系列的认证证书或等同的质量保证体系认证证书。 1.2.3具有履行合同所需的生产技术和生产能力的文件资料。 1.2.4有能力履行合同设备维护保养、修理及其他服务义务的文件。 1.2.5同型设备5年内有效的型式试验报告（根据DL/T 725—2000要求）。所提供的组部件如需向第三方外购时，投标人也应就其质量做出承诺，并提供分供方相应的例行检验报告和投标人的进厂验收证明。 1.3工作范围和进度要求 1.3.1本招标文件仅适用于技术规范专用部分货物需求一览表1～3中所列的设备。其中，包括互感器本体及其附件的功能设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。 1.3.2技术协议签订后，卖方应在 2 周内，向买方提出一份详尽的生产进度计划表。
编号：DY-GY-01-CF-0101 干式固体结构电流互感器试验报告设备名称001 1BBA01 #1发电机出线 1．设备参数 型号LZZBJ9-12/175b/4 短时热电流31.5/4 kA/s 额定动稳定电流80 kA 额定绝缘水平值 E 二次绕组1S1-1S2 2S1-2S2 3S1-3S2 / 准确等级5P30 5P30 0.2S / 额定容量(VA) 20 20 20 / 变比1000/1 1000/1 1000/1 / 相别A相B相C相 产品编号170400559 170400558 170400555 制造厂中国大连第一互感器有限公司出厂日期2017.04 2．试验依据 GB 50150-2016 电气装置安装工程电气设备交接试验标准 3．绕组的绝缘电阻及交流耐压试验 测试绕组 出厂耐 压值 （kV） 耐压 值 （kV） 耐压 时间 (min) A相（MΩ）B相（MΩ）C相（MΩ） 耐压前耐压后耐压前耐压前耐压后耐压前一次绕组对二次绕组、末 屏及外壳 / 33 1 6430 5370 5230489052804980一次绕组间/ / / / / / / / / 1S1-1S2对2S1-2S2、 3S1-3S2、4S1-4S2及地 / 2 1 1670 1520 16901580 1590 1890 2S1-2S2对1S1-1S2、 3S1-3S2、4S1-4S2及地 / 2 1 1580 1670 14801350 1460 1570 3S1-3S2对1S1-1S2、 2S1-2S2、4S1-4S2及地 / 2 1 1690 1590 15701470 1540 1680 4S1-4S2对1S1-1S2、 2S1-2S2、3S1-3S2及地 / / / / / / / / / 末屏对二次绕组及地/ / / / / / / / / 备注二次绕组回路耐压采用 2500V 兆欧表代替，试验持续时间为 1min 试验环境环境温度： 34 ℃，湿度：45%RH 试验设备FLUKE1550C 电动兆欧表/量程（250V-5000V）； FBG-6kVA/50kV 试验变压器（含操作箱） 试验人员试验日期年月日4.测量绕组直流电阻 相别A相B相C相最大差值（%）一次绕组（μΩ）53.5 53.9 53.6 0.75
一、TPS系列套管式电流互感器适用于全封闭组合电器（GIS）和变压器套管使用，为电力系统做电流、电能计量及继电保护与自动控制用。其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》. TPS级，一种低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。 二、主要性能指标 准确级：TPS 额定负荷：30VA 额定一次电流：2500A 额定二次电流：1A 额定对称短路电流倍数Kssc：25 极性：减极性 绝缘电阻：>100MΩ 工频耐压：3KV?1min 工作电压：154kV 三、其他性能指标 一次时间常数Tp 二次时间常数Ts 工作循环：C-O或C-O-C-O 剩磁系数Kr≤10% 暂态误差≤10% 四、产品尺寸和外形 产品尺寸和外形符合技术要求确定，外形尺寸误差一般在±3mm以内. TPS产品照片
一、LRB系列套管式电流互感器适用于全封闭组合电器（GIS）和变压器套管使用，为电力系统做电流、电能计量及继电保护与自动控制用。其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》.电流互感器型号字母含义如下： L：电流互感器R：装入式B：带保护准确级.型号后面为所配套的GIS装置及变压器套管的电压等级的千伏数. 二、技术数据 准确等级：5P 额定负荷：20VA 额定一次电流：2500A 额定二次电流：1A 准确限值系数：20 极性：减极性 绝缘电阻：>100MΩ 工频耐压：3KV?1min 工作电压：154kV 三、产品尺寸和外形 产品尺寸和外形符合技术要求确定，外形尺寸误差一般在±3mm以内. LRB产品照片
---------------------------------------------------------------范文最新推荐------------------------------------------------------ 电流互感器的特性及其对保护的影响 摘要电流互感器是电力系统中较为重要的高压电气设备之一，它被广泛地应用于继电保护、电流测量和电力系统分析应用中，其一次侧与一次系统串联，二次侧接测量仪表与或者继电保护，为测量仪表、继电保护等二次电气设备获取一次回路的信息。 电流互感器在正常运行时，它能够准确的传变一次系统的电流量。但由于电流互感器主要是由非线性的电磁元件组成的，当故障发生时，非线性元件会使互感器的铁心饱和，导致电流互感器的二次侧电流无法真实的反映一次侧电流的变化情况。本主要对电流互感器的稳态和暂态特性进行分析，并通过建模仿真来观察饱和电流互感器的特性及其对电流速断和电流差动保护的影响，最后提出几种降低电流互感器饱和影响的措施。12330 关键词电流互感器稳态暂态保护建模仿真影响措施 1 / 20
毕业设计说明书（论文）外文摘要 TitleThe Characteristics of Current Tansfomers and its impact on Protections Abstract Current transformers are one kind of important high voltage electrical equipment in power system,they are widely used in relay protection、current measurement and analysis applications of power system. Their primary sides are connected with primary systems, and their second sides are connected with measuring instruments or protection equipments, obtaining the primary information for those second electrical equipments,such as measuring instruments and relay protections.When current transformer work in normal operation, they can transmit the current of the primary system accurately. Since a current transformer is mainly composed of nonlinear electromagnetic elements, when a fault occurs, the nonlinear elements may make the transformer core
竭诚为您提供优质文档/双击可除互感电路实验报告结论 篇一：互感器实验报告 综合性、设计性实验报告 实验项目名称所属课程名称工厂供电 实验日期20XX年10月31日 班级电气11-14班 学号05姓名刘吉希 成绩 电气与控制工程学院实验室 一、实验目的 了解电流互感器与电压互感器的接线方法。 二﹑原理说明 互感器（transformer）是电流互感器与电压互感器的统称。从基本结构和工作原理来说，互 感器就是一种特殊变压器。电流互感器（currenttransformer，缩写为cT，文字符号为TA），是一种变换电流的互感器，其二次侧额定电流一般为5A。电压互
感器（voltagetransformer，缩写为pT，文字符号为TV），是一种变换电压的互感器，其二次侧额定电压一般为100V。（一）互感器的功能主要是：（1）用来使仪表、继电器等二次设备与主电路（一次电路）绝缘这既可避免主电路的高电压直接引入仪表、继电器等二次设备，有可防止仪表、继电器等二次设备的故障影响主回路，提高一、二次电路的安全性和可靠性，并有利于人身安全。（2）用来扩大仪表、继电器等二次设备的应用范围通过采用不同变比的电流互感器，用一只5A量程的电流表就可以测量任意大的电流。同样，通过采用不同变压比的电压互感器，用一只100V量程的电压表就可以测量任意高的电压。而且由于采用互感器，可使二次仪表、继电器等设备的规格统一，有利于这些设备的批量生产。 （二）互感器的结构和接线方案 电流互感器的基本结构和接线电流互感器的基本结构 原理如图3-2-1-1所示。它的结构特点是：其一次绕组匝数很少，有的型式电流互感器还没有一次绕组，而是利用穿过其铁心的一次电路作为一次绕组，且一次绕组 导体相当粗，而二次绕组匝数很多，导体很细。工作时，一次绕组串联在一次电路中，而二次绕组则与仪表、继电器等电流线圈相串联，形成一个闭合回路。由于这些电流线圈的阻抗很小，因此电流互感器工作时二次回路接近于短路状
工程编号：22-F212S 国电江南热电厂2X300MW机组新建工程 220kV电流互感器技术规书 编制单位：省电力勘测 2 0 0 8 年 5月
目次 1.总则 2.技术要求 3.设备规 4.供货围 5.技术服务 6.买方工作 7.工作安排 8.备品备件及专用工具 9.质量保证和试验 10.包装、运输和储存
1总则 1.0.1 本设备技术规书适用于国电江南热电厂2X300MW机组新建工程220kV户外独立式电流互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.0.2 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，卖方应提供符合工业标准和本规书的优质产品。 1.0.3 如果卖方没有以书面形式对本规书的条文提出异议，则意味着卖方提供的设备完全符合本规书的要求。如有异议，不管是多么微小，都应在报价书中以“对规书的意见和同规书的差异”为标题的专门章节中加以详细描述。 1.0.4 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 1.0.5 本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.0.6本工程采用KKS标识系统。中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。 1.0.7 本设备技术规书未尽事宜，由买、卖双方协商确定。 2 技术要求 2.1 应遵循的主要现行标准 GB311.1 《高压输变电设备的绝缘配合》 GB1208 《电流互感器》 GB2706 《交流高压电器动热稳定试验方法》 GB763 《交流高压电器在长期工作时的发热》 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》 GB/T5832.1-1986《气体中微量水分的测定－－电解法》 GB/T8905-1996《六氟化硫电气设备中气体管理和检验导则》 GB/T8905-1989《高压开关设备六氟化硫中气体密封试验导则》 GB2900 《电工名词术语》 GB1984 《交流高压断路器》 GB191 《包装贮运标志》 封闭式组合电器》 GB7674 《SF 6 GB2536 《变压器油》 GB16847 《保护用电流互感器暂态特性技术要求》 GB156 《标准电压》 GB5582 高压电力设备外绝缘污秽等级 DL/T886 电流互感器和电压互感器选择及计算导则 JB/T5356-91 电流互感器试验导则 2.2 环境条件 2.2.1 环境温度：
互感器的现场检定及应注意的技术问题 【摘要】本文主要阐述了电流互感器和电压互感器的现场检定所需机器设备的技术要求、电力互感器检定中应注意的技术问题及防治措施等技术问题。 【关键词】电力互感器；现场检定；技术；问题 互感器的现场检定是被检互感器在线的条件下的检定，是在设备停电的条件下，接入标准互感器和升流、升压器，用互感器校验仪测出被试电力互感器规定误差的测试过程。与实验室检定不同，例如：互感器的剩磁在实验室条件下能在使用前进行退磁处理，而安装在电网中的电流互感器不能随意停运进行退磁处理；在实验室环境下邻近导体磁场对互感器的干扰能通过变动设备的相对位置消除，互感器和母线不能随意移位。变电所现场的电力互感器一般是高电压大电流，是安装式设备，在一般条件下不拆离现场，在现场检定。这需要使用现场检定技术，现场检定使用与实验室不同的检定设备和方法。 现在，互感器现场检定设备已具备了硬件条件，与过去相比比较实用，设备比实验室少而精。现场温湿度条件与实验室差别较大，实测数据也受现场电磁环境的影响，因其电流互感器升流条件的限制一般难以按测试标准的要求进行规定测试。检定规程对一次返回导体的布置距离有具体要求。实验表明，一次矩形回路感抗占到总阻抗的90％以上，应减少回路阻抗，尽可能减小回路面积。但现场测试条件不能满足要求，这就达不到逐点测试。实验室的测试环境相对要好，比如：互感器局放试验等，但不如现场测试时实际负荷下测试的条件好。 1、互感器现场检定的机器设备要求 1.1电流互感器的现场检定所需机器设备的技术要求 （1）标准的电流互感器一台，0.05级及以上，其额定电流比要与被试现场电流互感器相一致，互感器检定中用作标准器，精度通常比被测高两个等级以上，设计多个变比抽头，以适应不同互感器的检定。 （2）互感器校验仪一台，测量标准互感器和被试互感器之间的误差，显示其工作电流。 （3）升流器一台，满足升流容量要求与调压器配合，匹配产生不同需要的测试电流。 （4）调压器一台，通常与保护和开关等安装在一个操作台内，分为粗调和细调两个调压器，满足调节细度要求。在额定电流2500A以下测量时，要用10kV A 通用的调压器组合制作，更大的电流要进行特殊制作，通常需要30—60kV A。 （5）大电流导线及二次测试线；电流互感器负荷箱一台；特制电抗箱及特
1总则 1.1本设备技术规范书适用于35kV电流互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。 1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。本技术规范出 版时，的示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版 本的可能性。有矛盾时，按现仃的技术要求较咼的标准执仃。 GB 311.1-1997高压输变电设备和绝缘配合 GB 1208-1997电流互感器 GB 16847-1997保护用电流互感器暂态特性技术要求 DL/T 725-2000电力用电流互感器订货技术条件 GB/T 5582-1993高电压电力设备外绝缘污秽等级 GB 1094.1-1996电力变压器第1部分总则 GB 1094.2-1996电力变压器第2部分温升 GB 1094.3-1985电力变压器第3部分绝缘水平和绝缘试验 GB 1094.5-1985电力变压器第57部分承受短路的能力 GB50150-1991电气装置安装工程电气设备交接试验标准 JB/T5356-1991电流互感器试验导则
差动保护用的电流互感器需要满足两个条件，其一是稳态误差必须控制在10%误差范围之内，因为整定计算中采用的不平衡稳态电流是按10%误差条件计算。其二是暂态误差，影响电流互感器暂态特性的参数主要有：短路电流及其非周期分量，一次回路时间常数，电流互感器工作循环及经历时间，二次回路时间常数等。电流互感器剩磁对于饱和影响很大，当剩磁与短路电流暂态分量引起的磁通极性相同时，加重二次电流的畸变，因此电流互感器铁心中存在剩磁，则电流互感器可能在一次电流远低于正常饱和值即过早饱和。差动保护的暂态不平衡电流比稳态时大得多，仅在整定计算时将稳态不平衡电流增大二倍是不够安全的。采取抗饱和的办法是使用带有气隙的TPY级电流互感器。但是差动保护广泛使用的是P级电流互感器，对P级电流互感器规定允许稳态误差不超过10%，暂态误差必然要超过稳态误差，在实用上可在按稳态误差选出的技术规范基础上通过“增密”以限制暂态误差。采用增密的方法有以下几种[2]：（1）将准确限值系数增大二倍（允许短路电流为额定电流的倍数）；（2）将二次额定负担增大一倍；（3）增大二次电缆截面使二次回路的总电阻减半；（4）改用5P 级电流互感器（复合误差由10%降为5%）。目前110kV及以下电压等级均采用P级电流互感器，220kV变压器亦采用P级电流互感器或5P级、PR级（剩磁系数小于10%）电流互感器，因此差动保护需要采取抗电流互感器饱和的措施。500kV变压器在500kV侧、220kV 侧均用TPY级电流互感器，对于600MW大型发电机变压器组保护，500kV侧均采用TPY级电流互感器，在发电机侧已有TPY级电流互感器可选用。
探讨计量用电流互感器的现场检定方法 摘要：计量用电流互感器是计费电能计量装置的重要组成部分，其计量的准确性直接关系到供用电贸易双方的利益。为保证现场检定工作的安全顺利开展和检定结果的正确，现场检定前必须认真勘测现场和做好安全措施，配备足够熟练掌握现场检定、计量标准设备操作维护技能，熟悉有关二次回路的检定工作人员（需持有电流互感器检定项目计量检定员证）。基于此，本文就电流互感器的现场检定方法探进行相关探讨，供从事计量用电流互感器现场检定检定人员参考。 关键词：电能计量；电流互感器；现场检定；方法 电流互感器的现场检定是电能计量管理的一项重要基础工作。电流互感器的现场检定分为首次检定（包括投运前验收检定）、后续检定（周期检定）和使用中检定，检定依据的为电流互感器的现场检定，不仅要测量其额定二次负荷下的误差，而且还要测量其实际二次负荷下的误差。采用正确的现场检定方法，是保证现场检定工作顺利开展和检定结果正确性的一项非常重要措施。 1电流互感器简介 电流互感器作为系统和二次系统之间的接触元件，它可以大电流变换的二次系统的小电流，电流作为测量仪器和继电器线圈电流电源，检测是否正常运行或故障的电气设备，高压侧设备，如测量仪器或继电器和二次侧设备相互隔离，使工作人员的环境更安全。同时，二次侧的设备变得更为标准，体积更小，结构更方便，价格更实惠，更有利于通过低压和小断面的控制电缆，无距离测量的电力量限制。如果一个电力系统的短路，一些原因，使测量仪器，如更多的二次设备不会受到更大的伤害。 电流互感器的原理是在电磁感应的基础上。电流互感器的结构主要由铁芯和绕组组成，要注意核心必须关闭。其绕组匝数，螺栓需要测量的电力线，所以往往是所有电流的流量，二次绕组匝数先增加，级联之间的测量仪器和循环，注意电流互感器的工作，以确保两个回路必须从开始到结束是封闭的，因为电力测量仪器和保护电路串联线圈阻抗小，所以电流互感器相当于在短路状态。 2电流互感器的现场检定内容 电流互感器的现场检定内容包括外观和标志检查、绝缘试验、计量绕组极性检查、额定负荷和1/4额定负荷下基本误差测量、实负荷下基本误差测量、计量二次电流回路实际负荷检测、稳定性试验、运行变差试验、磁饱和裕度试验等。电流互感器的外观和标志检查、计量绕组极性检查、基本误差测量、实际负荷检测为现场检定常规项目，稳定性、运行变差、磁饱和裕度试验现场检定项目，是JJG1021规程根据电流互感器运行误差变化、现场运行环境影响、新型软磁材料的使用等影响误差因素增加的检定项目。 3计量用电流互感器的作用 在电能计量中，通过电流互感器，将交流电中的高电压、大电流变换成一个安全且标准化的低电压、小电流，以便连接标准化的计量仪表，用于测量电压、电流、电功率、电能等电量，同时有效地避免了高电压、大电流对人身和计量仪表可能造成的不利影响。电流互感器作为电能计量的重要元件，对促进供、用电双方降低消耗、节约能源和提高经济效益，促进和谐社会的加快建设，起着十分重要的作用。因此，了解互感器在电能计量中的作用，特别是其对计量准确度的影响，合理选用互感器，优化计量装置的配置、降低装置的综合误差、确保电能计量的安全可靠、准确合理，已成为电能管理工作中的重点课题之一。
66kV干式电流互感器技术规范 （大连供电公司66kV皮口变） 1 通用条款 1.1 本规范不是66kV油浸式电流互感器技术要求的全部内容，没有提到的技术条件按现行的国家标准、行业标准及互感器反事故措施要求执行。 1.2 卖方也可推荐与本技术规范规格偏差很小的类似定型产品，同时提供详尽的技术偏差说明。 1.3 卖方在投标的同时向买方提供如下技术材料： 1.3.1 近三年内产品所出现事故、异常情况的整改措施及实施情况； 1.3.2 其他需要的资料。 1.4 卖方应提供技术服务，包括设备安装、调试的指导服务。 1.5 设备运到现场后，主、附件的数量、质量、出厂试验报告等技术文件应逐项验收，如发现缺损，卖方应负责更换补齐。 1.6 主要技术参数不符或任何部件有严重缺陷，买方拒收。 1.7 处罚： 1.7.1 现场测试结果与卖方的出厂试验结果不符，每一项扣罚10—20%的合同金额。 1.7.2 互感器运行2年内，不许有渗漏油发生。如果发现渗漏现象，卖方无条件更换。 1.7.3 未尽事项与国家有关标准不符，每一项扣罚10—20%的合同金额。 2 专用条款 2.1 使用环境条件 2.1.1 安装地点户外 2.1.2 环境温度 -40℃-+40℃
2.1.3 最大日温差 25K 2.1.4 最大相对湿度 90% 2.1.5 最大风速 35m/s 2.1.6 覆冰厚度 10mm 2.1.7 海拔高度≤1000m 2.1.8 抗震能力 2.1.8.1 水平加速度0.25g； 2.1.8.2 垂直加速度0.125g 2.1.8.3 安全系数1.67（同时作用） 2.1.9 爬电比距 3.1cm/kV（按最高工作电压）2.2 系统额定值 2.2.1 额定电压 66kV 2.2.2 最高运行电压 72.5kV 2.2.3 额定频率 50Hz 2.2.4 中性点接地方式非有效接地 2.3 电流互感器的额定值 2.3.1 设备最高工作电压 72.5kV 2.3.2 额定一次电压—66/√3kV 2.3.3 二次绕组个数及技术参数： 2.3.3.1 二次绕组编号：1# 2.3.3.1.1 级别：0.2
四、现场施工班组主要任务 （ 1 ） 拆除 110kV 苍城站的 10kV 开发线、 10kV 联兴线， 220kV 水口站 10kV 内环线 ,110k V 月山站 10kV 水二线 ,110kV 沙冈站 10kV 园北甲 线 ,110kV 新美站 10kV 切片线， 红花站 10kV 高压室 10kV 药厂线高压柜内 的 10kV 电流互感器。
（ 2 ）安装新的电流互感器 五、施工准备工作 技术、安全准备 1 、根据本工程的具体情况及施工进度的要求，结合工程特点，编制如 下切实可行的技术文件，并向施工工人详细交底： 5 ? 工程设计图纸。 ? 开平分部 7 组 10kV 电流互感器更换施工方案。 ? 施工现场安全交底记录表。 2 、施工前的准备：量尺、台钻、各类转头、手锤、钢锯、活动板手、电源箱、带力矩扳手、电动板手、常用工具一批。 3 、向施工班组作技术交底和向每个工作成员进行安全交底。 1 ）在施工前向施工人员进行讲解其工作任务、施工要求，并要求各自做好准备工作。
2 ）要求每个施工人员了解各项的安全措施。 3 ）提前与运行单位、业主、监理联系好参加人员。 4 ）施工前开一次现场会议，布置有关注意事项，由工作负责人负责技术交 底，现场安全负责人负责安全交底。 5 挂 悬 前 工 应 人 施 。 责 负 明 文 由 好 ， 备 准 ） 场 现 安 示 牌 全 标 六、施工作业流程控制 10kV 电流互感器更换施工流程： 1 、办理相关停电手续，做好相关的安全措施。 2 、拆除原电流互感器。拆除与互感器连接的一次引线，派专人拆除二次接 线并做好标记。 3 、测量原互感器支架的眼距。 4 、对试验合格的新互感器眼距进行测量后对比原支架眼距，若眼距不同则 6 需根据现场具体情况进行改造，以满足安装要求。 5 、新互感器安装。要求同一组互感器的间距要均等，极性方向应一致。安 装互感器和连接导线时要考虑各相的相间和对地安全净距。所有连接螺 母栓齐全、紧固。互感器外壳和暂不使用的互感器的二次绕组短路后应 可靠接地。
继电保护对电流互感器暂态特性的要求张熊熊 摘要：互感器是连接电力系统一次侧和二次侧的重要设备，对电网中的电压、 电流等信号的进行实时测量和监测，并为电力系统继电保护装置提供输入信号， 对继电保护装置的正确动作具有非常重要的作用。电流互感器的暂态特性对保护 的正确动作与否,息息相关,如电流互感器的暂态特性与保护的动作原理不相适应时,会引起保护的误动作或拒绝动作。本文着重讨论继电保护对电流互感器暂态特 性的要求。 关键词：继电保护；电流互感器；暂态特性 1电流互感器的暂态特性和饱和过程 当电流互感器发生一次系统短路现象时，描述系统一二次侧的电流以及励磁 电流、铁心磁通密度和暂态误差大小的变化特性称为电流互感器的暂态特性。为 了便于分析，先作如下假设： （1）短路故障发生时分析电流互感器的暂态特性，不考虑其铁心饱和现象，认为仍然处在磁化曲线的直线部分，此时励磁电感L0是一个定值。 （2）忽略运行过程中电流互感器的铁心损耗部分，就可以认为励磁电阻的大小是0，因此铁心合成磁通和励磁电流大小是成正比关系的。 （3）假设电流互感器处于不饱和的状态，且电路中元件参数不变，则此电路近似为线性的。 （4）不考虑二次漏抗或负荷电抗。 （5）当电流互感器的一次侧空载运行时，设此时发生短路故障时，则短路阻抗角的值为，把一次侧的短路电流值折算到二次侧可得： （1-1） 其中，为一次稳态短路电流幅值折算到二次侧后的值； Ip为流过电流互感器一次侧绕组的稳态短路电流的有效值； Tp是电流互感器的一次侧系统的时间常数，计算此值大小时，运用发性短路 故障时，一次侧系统中的电感和电阻之比。 θ是发生短路故障时电流的初始相位角，而cosθ是系统的全偏移系数。 从理论上讲，当系统发生短路的一瞬间，其初始相位角，此时一次侧回路中 会出现非周期性的直流分量，其幅值为最大值，一次侧的短路电流会发生全偏移。但在实际工程中，由于系统发生故障时，其初始相位角并不在这一时刻，因此， 作者分析时，把最坏的情况计算进去，故设偏移系数cosθ=1，此时上式(1-1)可进 行改写：（1-2） 从式（1-2）中可以看出，引起电流发生暂态变化的主要原因是由于指数信号 产生的非周期分量。当时间常数Tp越大时，则θ值就会越接近于0，此时非周期分量对电流所产生的影响就越大。若忽略运行时电流互感器的铁心损耗、一次侧 绕组的漏抗和电阻，则有（1-3） 其中Ip（t）用式（1-1）表示，则式（1-2）和（1-3）联立可得励磁电流 （1-4） 式中Tb为二次负载回路时间常数，Tb=Ls/Rs； Ts为二次闭合回路时间常数，Ts=（Le+Ls）/Rs； 为二次负载回路阻抗角，； 为二次闭合回路阻抗角， 式（1-4）可以看出，励磁电流共有四部分组成：一是具有周期变化的电流分
电流互感器伏安特性及试验 伏安特性中的“伏”就是电压，“安”就是电流，从字面解释，伏安特性就是电流互感器二次绕组的电压与电流之间的关系。如果从小到大调整电压，将所加电压对应的每一个电流画在一个座标系中（电压为纵坐标，电流为横坐标），所组成的曲线就称为伏安特性曲线。 由于电流互感器铁心具有逐渐饱和的特性，在短路电流下，电流互感器的铁心趋于饱和，励磁电流急剧上升，励磁电流在一次电流中所占的比例大为增加，使比差逐渐移向负值并迅速增大。由于继电器的动作电流一般比额定电流大好几倍，所以作为继电保护用的电流互感器应该保证在比额定电流大好几倍的短路电流下能够使继电器可靠动作。 FA-102 CT伏安特性测试仪可以完成的试验包括： CT伏安特性试验、CT极性试验、CT 变比极性试验。仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。 电流互感器伏安特性试验 一、试验目的 CT 伏安特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路。 二、试验方法 试验接线如图所示： 接线比较复杂，因为一般的电流互感器电流加到额定值时，电压已达 400V以上，单用调压器无法升到试验电压，所以还必须再接一个升压变(其高压侧输出电流需大于或等于电流互感器二次侧额定电流)升压和一个 PT 读取电压。 试验前应将电流互感器二次绕组引线和接地线均拆除。试验时，一次侧开路，从电流互感器本体二次侧施加电压，可预先选取几个电流点，逐点读取相应电压值。通入的电流或电压以不超过制造厂技术条件的规定为准。当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验。试验后，根据试验数据绘出伏安特性曲线。
电流互感器现场校验仪说明书 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！ 安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 目录
一、简介 (4) 二、特点 (4) 三、主要性能技术指标 (5) 四、操作指南 (7) 五、主界面介绍 (8) 六、电流互感器测量操作介绍 (9) 七、电阻、导纳测试操作介绍 (11) 八、电压互感器测试操作介绍 (14) 九、数据浏览功能 (16) 十、系统帮助 (17) 十一、系统设置 (18) 十二、使用注意事项 (19) 十三、打印机使用及安装方法 (19) 一、简介 发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。为保证计量准确，必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。 HGQL-H电流互感器现场测试仪是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电流互感

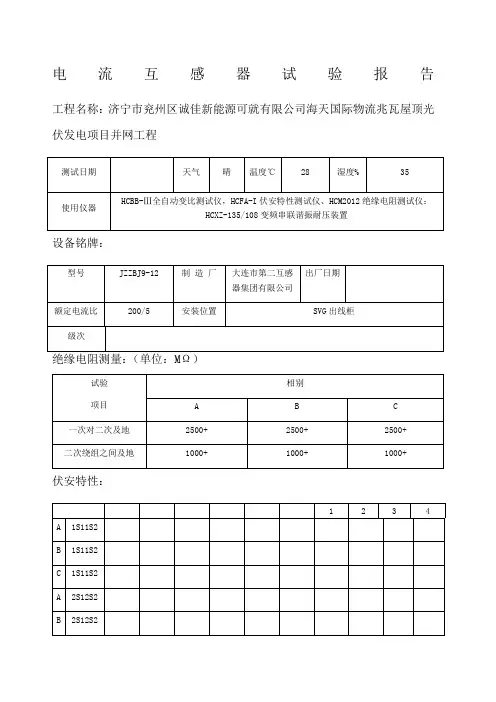

电流互感器试验报告 电气设备试验报告大唐淮南洛河发电厂一期烟气脱硫工程 电流互感器试验报告 安装环境 安装位置电控楼一楼6KVII段2#脱硫增压风机旁路电流互感器设备名称电流互感器试验性质交接试验日期 2008-06-13 天气睛温度 26.2? 湿度66% 试验标准 GB 50150-1991-8 铭牌 型号 LZZBJ9-10A2G 额定电压 6KV 次级线圈编号准确度级容量,VA, 生产日期 2008.4 电流比 200/5 1S-1S0.5 20 12 生产厂家中国.大连第一互感器有限公司 2S-2S 5P20 15 12 A C 出厂编号 080480448 080480499 绝缘电阻测量:,MΩ, 仪器:2500V兆欧表(PC27-5G) 500兆欧表(PC27-1G) 试验项目 A C 初级对次级及地 2500 2500 次级对地 500 500 直流电阻测量及极性检查仪器:直流电阻快速测试仪、HQ2000互感器特性综合测试仪试验项目 A C 直流电阻(mΩ) 0.154 0.120 极性减极性减极性 励磁特性测量仪器:HQ2000互感器特性综合测试仪、标准电压表(0.5级 D26-V 805.60) 标准电流表(0.5级 D26-A 1130.5) 试验项目 A C 电流(A) 1 2 3 4 5 1 2 3 4 5 1S-1S 23.7 23.9 24.2 24.8 25.2 23.5 23.8 24.9 25.0 25.1 12电压(V) 2S-2S 85.2 88.4 91.8 93.6 95.0 82.6 87.9 92.8 95.7 96.2 12 电流比测量仪器:HQ2000互感器特性综合测试仪标准电流表(0.5级 D26-A 1130.5) 试验项目 A C 初级加电流(A) 40 80 120 160 200 40 80 120 160 200
电流互感器伏安特性试验 及数据分析 Prepared on 22 November 2020
电流互感器伏安特性试验及数据分析 一、CT伏安特性试验概述 CT伏安特性：是指在电流互感器一次侧开路的情况下，电流互感器二次侧励磁电流与电流互感器二次侧所加电压的关系曲线，实际上就是铁芯的磁化曲线，即该曲线在初始阶段表现为线性，当铁芯磁化饱和拐点出现时，该曲线表现为非线性。 试验的主要目的：一是检查新投产互感器的铁芯质量，留下CT原始实验数据；二是运行CT停运检验维护时（通常配合机组大修时进行）通过鉴别磁化曲线的饱和程度即拐点位置，以判断运行一定时期后互感器的绕组有无匝间短路等缺陷，以便及时发现设备缺陷，确保设备安全运行。三是对差动保护CT 精度有要求的进行10%误差曲线校核。 二、原理接线 （1）通常情况下电流互感器的电流加到额定值时，电压已达400V以上，用传统试验设备试验时，调压器无法将220V电源升到试验电压，必须使用一个升压变(其高压侧输出电流需大于电流互感器二次侧额定电流)升压，一个PT或万用表读取电压。由于万用表可测最高交流电压为5000V，故可用它直接读取电压而无需另接PT。 （2）利用CT伏特性测试仪试验时，CT伏安特性测试仪一般电压可升至 2500V，且具备数字电压、电流显示功能，部分测试仪具备数据处理功能,可直接打印出CT特性曲线。 三试验过程及注意事项
（1）试验前，应将电流互感器二次绕组引线和CT接地线均应拆除，做好防止接地的可靠安全措施，即保证试验时CT各相别可靠独立于应用设备，否则可能造成设备的损坏。 （2）试验时，一次侧可靠开路，从CT二次侧施加电压，参考CT额定电流预先选取几个电流点，一般取10个电流点，即每10%额定电流为一个电流点，逐点读取记录或储存相应电压值、电流值,每个点必须从零开始升压升流,以消除互感器内的剩磁,保证测量数据的准确性。 （3）通入的电流或电压以不超过制造厂技术条件的规定为准，电压应不得高于CT匝间绝缘要求电压。当电压稍微增加一点而电流增大很多时，说明铁芯已接近饱和，应极其缓慢地升压或停止试验，该点即为拐点电压。 （4）试验后，根据试验数据绘出或打印伏安特性曲线，对应相应CT初始伏安特性曲线或最近测量的伏安特性曲线进行比对分析。 （5）恢复电流互感器二次绕组引线和CT接地线以及其它临时安全措施。 四、数据分析 1、电流互感器10%误差曲线校核：只对继电保护有要求的CT二次绕组进行，一般对差动保护用CT要求必须满足10%误差曲线要求。 2、测得的伏安特性曲线与出厂的伏安特性曲线或最近的测量伏安特性曲线比较，拐点电压不应有显着降低。若有显着降低，应检查二次绕组是否存在匝间短路。 3、当CT工作在正常伏安特性曲线的线性非饱和区域时，所测电流包括CT的励磁电流Ie及流过CT直阻的电流I2两部分，在此区域随着所加电压的
一、判断题 1、电流互感器为减极性时一次L1为流入端，那么二次K1也为流入端。 答案：错误 2、电流互感器一次侧反接，为确保极性正确，二次侧也应反接。 答案：正确 3、电流互感器在运行中二次回路不允许开路，否则易引起高电压，危及人身与设备安全。 答案：正确 4、运行的电流互感器在100%额定电流时，当二次侧突然断线后，可能产生铁芯过度发热，温升过高。 答案：正确 5、电流互感器的现场检验有常规的单相检验方法。 答案：正确 二、单选题 1、在带电的电流互感器二次回路上工作，可以（）。 A．互感器二次侧开路 B．用短路匝或短路片将二次回路短路 C．将二次回路永久接地点断开 D．在电能表和互感器二次回路间进行工作 答案：B 2、检定电流互感器时，检流计和电桥应与强磁设备（大电流升流器等）隔离，至少距离为（）以上。 A．1m B．2m C．3m D．4m 答案：B
3、现场检验电流互感器时，要求调压器和升流器的容量应满足（）。 A．被试电流互感器的容量 B．被试电流互感器升流到额定电流时的要求 C．被试电流互感器升流到120%额定电流时的要求 D．被试电流互感器升流到150%额定电流时的要求 答案：C 4、采用闭路退磁法时，应在二次绕组上接一个相当于额定负荷10～20倍的电阻，给一次绕组通以工频电流，由（），然后均匀缓慢地降至零。 A．零增至1.5倍的额定电流 B．零增至2.0倍的额定电流 C．零增至1.2倍的最大电流 D．零增至1.2倍的额定电流 答案：D 5、电流互感器二次回路接地点的正确设置方式是（）。 A．电流互感器二次侧的接地点一般设置在其端子箱处，但某些保护应在保护屏的端子排上接地 B．不论何种保护，电流互感器二次侧的接地点均应在保护屏的端子屏上 C．不论何种保护，电流互感器二次侧的接地点均应在电流互感器的端子上 D．每组电流互感器必须单独有一个接地点 答案：A 6、现场检定电流互感器的试验中，互感器二次侧（）。 A．严禁短路 B．严禁开路 C．必须是开路 D．可以开路 答案：B 三、多选题 1、在带电的电流互感器二次回路上工作时，以下哪些安全措施是必要的？( )
