L E D显示屏知识大全
室外LED显示屏
室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、
单基色LED显示屏单基色LED显示屏由一种颜色的LED灯组成，仅可显示单一颜色，如
一．LED显示屏的分类
分类方式品种说明
室内LED显示屏室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。
使用环境
防护等级高、防水和抗紫外线能力强，适合远距离观看。
红色、绿色、橙色等。
显示颜色双基色LED显示屏双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显
示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。
全彩色LED显示屏全彩色 LED 显示屏由红色、绿色和蓝色 LED 灯组成，可显示白平衡和 16,777,216 种颜色。
图文LED显示屏(异步屏)图文LED显示屏可显示文字文本、图形图片等信息内容。可联网脱机显示。
显示功能
视频LED显示屏(同步屏)视频LED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。
二．LED显示屏的基本构成1、异步屏：
2、同步屏：
三．LED显示屏涉及的名词概念
1、像素：
是LED显示屏的最小成像单元。俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点
2、显示模块：
由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。?室内屏用的是8x8的显示模块，即每个显示模块有64个像素
?室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点
3、显示模组：
由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称
“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
?室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16
（64列16行、由16个模块组成）等。下图是一个64x16的单元板：
室内屏单元板正面室内屏单元板背面
?室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种
上图为16x8(2红)的室外屏模组。加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它
的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板
和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。面板、后壳其实是
一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使
模块便于组装。模块的前面灌有显示屏专用的防水胶。
室外屏模块正面
室外屏模组背面室外屏模组背面
（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）
大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成
4、LED显示屏屏体：
将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。
室内屏：显示单元板+控制卡+电源+铝型框架
室外屏：显示模组+控制卡+电源+铝型框架
全彩屏：显示箱体+控制系统+计算机+通讯网络+架体等组成
（
5、 点距：
就是 2 个像素点之间的距离。 主要是取决于观看者的距离。 通常点距的概念用于室外屏， 有 P6、P7.62、 P8、P10、P12、P16、P20 等，以毫米 mm 为单位。室外屏观看距离一般在 30 米内，采用不大于 P16 16mm ）
的模组。点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵。
6、扫描方式：
通常对于室外屏模组还有一个扫描方式的问题。
扫描方式决定了模组之间连接的形式，扫描方式有
1/16、1/8、 1/4、1/2、静态这几种。因为 LED 显 示屏是逐行刷新显示的，扫描方式也就决定了显示刷新的方式，如
1/16 就是每次刷新 1 行， 16 行为一 个扫描周期，需 ABCD 四个信号控制； 1/8 就是每次刷新 1 行，8 行为一个扫描周期，需 ABC 三个信号 控制；其它依次类推。如果采用相同的 LED 灯， 1/16 扫的亮度要比 1/8 低，静态（ 1/1）的亮度是最高 的。户内的屏一般采用 1/16 扫，户外和半户外的一般采用 1/16 或者 1/8。对于放置在屏经常受到猛烈阳 光照射的环境，就最好用 1/4 扫描。
扫描方式
走线描述 图示
1/16 （ 十 六 分 之
一）扫描 16.0：直行走线，一路数据带 16 行。
8.0：直行走线，一路数据带 8 行。
1/8（八分之一） 扫描
8.1：上蛇行，一路数据带 16 行， 8 行折列。
8.2：下蛇行，一路数据带 16 行， 8
行折列。
6
4.0：直行走线，一路数据带4行。
4.1：上蛇行，一路数据带16行，8行折列。
1/4（四分之一）扫描4.2：下蛇行，一路数据带16行，8行折列。
4.3：上蛇行，一路数据带8行，8行折列。
4.4：下蛇行，一路数据带8行，8行折列。
四．LED显示屏的两种常规组装方式
1、框架结构
在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货。由工程人员在现场组装。组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。
2、箱体结构
箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的LED间距在实际误差要求范围之内，从整体上保证了整个屏体的显示效果。
五．LED显示屏显示原理
下面是一个8x8的点阵LED结构
从图上看，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。
将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。
电路原理图示如下：
六．单元板/模组认识
室内屏、室外屏、全彩屏等其显示原理都是一样的，而最大的区别就在于显示板的不同，下面我们分
别来认识不同的显示单元板/模组。
1、室内单元板：
2、半户外模组：
3、全户外模组：
七．显示板芯片简介
认识显示板元件工作原理也是对于组装和维修的基础
驱动芯片主要是74HC59574HC245/24474HC1384953。
74HC245的作用：信号功率放大
单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功
率进行放大
， ，
第 1 脚 DIR ，为输入输出端口转换用， DIR=“1”高电平时信号由“ A ”端输入“ B ”端输出， DIR=“0”
低电平时信号由“ B ”端输入“ A ”端输出。
第 2~9 脚“ A ”信号输入输出端， A1=B1、、、、、、 A8=B8，A1 与 B1 是一组，如果 DIR=“1”G=“0” 则 A1 输入 B1输出，其它类同。如果 DIR=“0”G=“0”则 B1 输入 A1 输出，其它类同。 第 11~18 脚“ B ”信号输入输出端，功能与“ A ”端一样，不再描述。
第 19 脚 G ，使能端，若该脚为“ 1”A/B 端的信号将不导通，只有为“ 0”时 A/B 端才被启用，该脚也就
是起到开关的作用。
第 10 脚 GND 电源地。 第 20 脚 VCC ，电源正极。
74HC138 的作用：八位二进制译码器
74HC138 的作用是用来选择显示行，一个
74HC138 可以选择 8 行中的一行，所以单元板 /模块上有
2 块 74HC138 ，这样就可以在 16 行中选择 1 行显示
第 8 脚 GND 电源地。 第 15 脚 VCC ，电源正极
第 1~3 脚 A 、B 、C ，二进制输入脚。
， 口 第 4~6 脚片选信号控制， 只有在 4、5 脚为“ 0”６脚为“ 1”时， 才会被选通， 输出受 A 、B 、C 信号控制。
其它任何组合方式将不被选通，且
Y0~Y7输出全为“ 1”。
通过控制选通脚来级联，使之扩展到十六位。
例： G2A=0，G2B=0， G1=1， A=1，B=0，C=0，则 Y0 为“ 0”Y1~Y7为“ 1”，详情见真值表。
74HC595 的作用： LED 驱动芯片， 8 位移位锁存器
用于驱动显示列，每片 74HC595 可以驱动 8 列，多片 74HC595 串接
在一起，串行列数据信号 RI （DATA ）、锁存信号 STB 、串行时钟信号 CLK 都在这个芯片上
第 8 脚 GND 电源地。
第 16 脚 VCC ，电源正极
第 14 脚 DATA ，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第 13 脚 EN ，使能口，当该引脚上为“ 1”时 QA~QH 全部为“ 1”，为“ 0”时 QA~QH 的输出由输入的数 据控制。
第 12 脚 STB ，锁存口，当输入的数据在传入寄存器后， 只有供给一个锁存信号才能将移入的数据送 QA~QH
口输出。
第 11 脚 CLK ，时钟口，每一个时钟信号将移入一位数据到寄存器。
，
0” 第 10 脚 SCLR ，复位口，只要有复位信号，寄存器内移入的数据将清空，
显示屏 不用该脚，一般接 VCC 。
第 9 脚 DOUT 串行数据输出端，将数据传到下一个。
第 15、1~7 脚，并行输出口也就是驱动输出口，驱动 LED 。 4953 的作用：行驱动管，功率管
每一显示行需要的电流是比较大的，要使用行驱动管，每片
4953 可以驱动 2 个显示行
其内部是两个 CMOS 管， 1、 3 脚 VCC ，2、4 脚控制脚， 2 脚控制 7、8 脚的输出， 4 脚控制 5、6 脚
的输出，只有当 2、4 脚为 “ 时， 7、8、5、6 才会输出，否则输出为高阻状态。
TB62726 的作用： LED 驱动芯片， 16 位移位锁存器
有些单元板 /模组使用 TB62726 代替 74HC595 ，一片 TB62726 可以驱动 16 列，仅此而已
第 1 脚 GND ，电源地。
第 24 脚 VCC ，电源正极 第 2 脚 DATA ，串行数据输入 第 3 脚 CLK ，时钟输入 第 4 脚 STB ，锁存输入
第 23 脚输出电流调整端，接电阻调整 第 22 脚 DOUT ，串行数据输出 第 21 脚 EN ，使能输入
其它功能与 74HC595 相似，只是 TB62726 是 16 位移位锁存器，并带输出电流调整功能，但在并
行输出口上不会出现高电平，只有高阻状态和低电平状态。
74HC595 并行输出口有高电平和低电平输
出。 T B62726 与 5026 的引脚功能一样，结构相似。
八．控制信号与显示接口
控制信号的总结：
CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与
时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱
无章。
EN使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就
可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
RI数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传
送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负
极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最
低位营销管理，如果用二进制表示ABCD信号控制最大范围是16行（1111），1/4扫描中只要AB信号就可以了，因为AB信号的表示范围是4行（11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
单元板/模组上显示接口：
显示接口是用用于连接控制卡和单元板/模组之间连接，已将控制信号传递。
由于存在不同的扫描方式，也就有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。
室内屏多用08接口，室外屏所采用接口非常杂乱，使用12接口的较多，但12接口也不是户外屏的唯一接口。选择控制卡和单元板/模组时，应尽量选择接口一致的，若买到了不一致的接口，也可以根
据学到的原理进行改线。
接口类型08接口04接口12接口
排列顺序
、 。
常见于 1/16 1/8
扫 常见于 1/4 扫 常见于 1/4 扫
1、单元板：
单元板是 LED 的显示核心部件之一，单元板的好坏，直接影响到显示效果的。 户内条屏常用的单元板规格有（参数）例：
Φ 3.75; 64 点宽 x16 点高 ; 1/16 扫; 户内亮度 ; 单红 / 红绿双色
参数解释：
发光直径：指的是发光点的直径，室内屏有
Φ5mm Φ 3.75mm 、Φ3mm 单元板大小： 64x16 即 64 列 16 行，可显示 16x16 点阵汉字 1 行 4 个
1/16
扫：单元板的控制方式。
户内亮度：指 LED 发光点的亮度，户内亮度适合白天需要靠日光灯照明的环境。
颜色：单红，最常用，价格也最便宜。双色一般指红绿，价格高。
如果你想做一个 128x16 点的屏幕， 只需要用 2 个单元板串接起来就可以了。 这样就可以显示 16x16
点阵汉字 1 行 8 个，以此类推。能够支持多少汉字的显示是由控制卡决定的。
2、电源：
由于 LED 显示屏幕属于精密电子设备，所以要采用开关电源，不能采用变压器。一般采用的开关电
源是 220V 输入， 5V 直流输出，功率根据需要选取。对于 1 个单红色户内 64x16 的单元板，全亮的时候，
电流为 2A 。推理出， 128x16 双色的屏幕全亮的时候，电流为 8A ，所以应该选择 5V/10A 的开关电源。
（
3、控制卡：
生产控制卡的厂家很多，控制卡的功能大同小异，可根据易使用、服务好、价格优的原则选择。下
面这块控制卡可以控制 1/16 扫的 256x16 个点的双色屏幕。该控制卡属于异步卡，就是说，该卡可以断
电保存信息，不需要连接 PC 都可以显示储存在里面的信息。
采购单元板和控制卡的时候，应注意接口的一致，常用的接口
16PIN 08 接口，其它接口还有 12 接
口、 04 接口等。
2
A B C D G1 G2 STB CLK 16 1
N
N
N
EN
R1
R2
N
N
15
解释：
ABCD 为行选信号
STB(LT) 为锁存信号
CLK(CK) 为时钟信号
R1 ， R2 ， G1 ，G2 为显示数据（组成
16 行时用到 R1 、 G1 ，组成 32 行时，下
面 16 行用到 R2 、 G2 ），若是单色只需要 R 信号，双色时才用到
G 信号
EN 为显示使能，
N 为地（ GND ）
确认单元板和控制卡的接口一致，就可以直接连接了。如果不一致，就需要自行制作转换线（转换一下
线的顺序）
4、连线：
分为数据线，传输线，和电源线。数据线用于连接控制卡和
LED 单元板的排线，传输线用于连接控
制卡和电脑。电源线，就是用来连接电源和控制卡，电源和
LED 单元板。连接单元板的电源线的铜芯直
径不小于 1mm 毫米） 5、配件制作：
排线 (数据线 )制作 ：
排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排
线，需要一个工具，就是特殊的钳子（图片），可以大大提高工作效率和良品率。制作排线的材料有：排
线，排线头，排线帽。这里要注意一下，如果你制作16PIN（16线）的排线，需要购买16PIN的线和相应大小的排线头和帽。制作步骤，把线头用剪刀剪平，然后放头排线头，（注意线和头的平衡），然后放进
压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。
排线帽很重要，可以有效保护排线，让排线更加结实，不要省。
_
电源线制作：
电源分为220V电源线和5V电源线。220V电源线用于连接开关电源到市电，最好采用3脚插头，可以在五金店买到。这里着重讲述5V直流电的电源线，由于5V的电流比较大，最好采用铜芯直径在1mm以上的红黑对线（务必要红黑）。有条件的话，最好将线的两头装上金属件。
_
RS232线制作：
RS232线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到DB9头和网线（可以在电脑城买到）。
仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白。将网线夹紧，装好在DB9头。（这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断）。然后用万用表测量一下两头，是否导通。这里需
要指出，DB9的头分公头和母头的。计算机后面的属于母座，所以要买个公插对应。如果不明白请仔细观察
一下你的PC。现在的笔记本一般没有串口，请购买一条USB转RS232串口的线。
_
6、布线指南：
第一次安装，请严格按照步骤来操作，减少错误发生。
一．LED 显示屏的分类 分类方式 品 种 说 明 使用环境 室内LED 显示屏 室内LED 显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。 室外LED 显示屏 室外LED 显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、 防护等级高、防水和抗紫外线能力强，适合远距离观看。 显示颜色 单基色LED 显示屏 单基色LED 显示屏由一种颜色的LED 灯组成，仅可显示单一颜色，如红色、绿色、橙色等。 双基色LED 显示屏 双基色LED 显示屏由红色和绿色LED 灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。 全彩色LED 显示屏 全彩色LED 显示屏由红色、绿色和蓝色LED 灯组成，可显示白平衡和16,777,216种颜色。 显示功能 图文LED 显示屏(异步屏) 图文LED 显示屏可显示文字文本、图形图片等信息内容。可联网脱机 显示。 视频LED 显示屏 (同步屏) 视频LED 显示屏可实时、同步地显示各种信息，如二维或三维动画、 录像、电视、影碟以及现场实况等多种视频信息内容。 二．LED 显示屏的基本构成 1、异步屏： 一般由显示单元板（模组）、条屏卡、开关电源、HUB 板（可选）组成。通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
2、同步屏： 同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在LED 大屏幕上。 三．LED显示屏涉及的名词概念 1、像素： 是LED显示屏的最小成像单元。俗称“点”或“像素点”。 上图所示由2红2绿组成1个显示像素点 2、显示模块： 由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。 ·室内屏用的是8x8的显示模块，即每个显示模块有64个像素
LED显示屏常见的故障及其排除方法总汇 Ⅰ.整屏不亮（黑屏）1、检测电源是否通电。2、检测通讯线是否接通，有无接错。（同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。（同步屏） Ⅱ.整块单元板不亮（黑屏）1、连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常。2、连续几块板纵方向不亮，检查此列电源供电是否正常。 Ⅲ.单元板上行不亮1、查行脚与4953输出脚是否有通。2、查138是否正常。3、查4953是否发烫或者烧毁。4、查4953是否有高电平。5、查138与4953控制脚是否有通。 Ⅳ.单元板不亮1、查595是否正常。2、查上下模块对应通脚是否接通。3、查595输出脚到模块脚是否有通。 Ⅴ.单元板缺色1、查245 R.G数据是否有输出。2、查正常的595输出脚与异常的595输入脚是否有通。 系统故障排除 第1步：检查显卡设置部分是否设置好，根据需要设置方法在光盘电子档中有，请查阅。 第2步：检查系统基本连接，如DVI 线，网线插口是否正确，主控卡与电脑PCI 插曹的连接，串口线连接等，连接方法已经有图例，请认真查阅参考 第3步：检查电脑及LED电源系统是否满足使用需求。当LED屏体电源不足时，当显接近白色（耗电多）会引起画面闪烁，根据箱体电源需求配制合适供电电源。 第4步：检查发送卡的绿灯是否有规律闪烁，闪烁转第6步，如果不闪烁，重新启动，没进win98/2k/xp 之前检查绿灯是否有规律闪烁, 如闪烁转第二步操作，请检查DVI线连线是否连接好，如果问题没解决为发送卡、显卡和DV线I三者之一有故障，请分别更换后重复第3步。 第5步：请按软件说明进行设置或重新安装后再设置，直到发送卡绿灯闪烁，否则重复第3步。 第6步：检查接收卡绿灯是否与发送卡绿灯同步闪烁，如果闪烁转第8步，检查红灯是否亮，如果亮转第7步，不亮检查黄灯是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压是否为5V，如是关掉电源，去掉转接卡及排线再试，如问题没解决为接收卡故障，更换接收卡，重复第6步。
LED显示屏基础知识 （一）、概述： LED电子显示屏是集计算机技术、光电技术、微电子技术等一身的现代高科技产品。它广泛应用在车站、码头、办公大厅等公共场所，是广告宣传、新闻发布的最佳首选媒体，它不但可以播放文字、图像还可以播放VCD、DVD、TV等多媒体节目，能对其播放的文件进行编辑，利用计算机应用软件进行特殊处理后播放，还能显示时钟、天气温度等信息。 （二）、系统组成(参见LED显示屏连接示意图) 1、电子显示屏屏体 2、计算机及网络控制系统 3、通信系统 4、显示屏供配电系统 5、多媒体音、视频编辑、制作、播放系统 （三）、显卡的设置 在显示器桌面空白处单击鼠标右键，进入“属性”设置项，单击“屏幕保护程序”，将屏幕保护程序设为“无”，然后单击右下脚“电源”项，将电源使用方案下的“关闭监视口、关闭硬盘、系统待机、系统休眠”全设为“全不”然后应用该设置 回到主设置菜单，单击“设置”选项。将显示屏分辨率设为1024X768，颜色质量设为“最高32位”应用设置。 单击右下角“高级”选项，单击“监视器”项设屏幕刷新频率为60HZ， 单击“显示”项，使第四项即PDF项按扭显示为绿色，应用该设置显卡设置完毕. （四）、网线制作 使用普通8芯5类网线传输距离在100米内。 网线压线线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，即国标网线568B压法。
一、相关配件说明 1、框架结构图，此图仅供参考（图1-1） 1-1 2、箱体后视结构 2.1 B、C为RJ45水晶头插座,用于连接各箱体之间的信号线。 3、控制系统 3.1 显示卡如图(1-3) ·P为数字视频输出口(DVI) ·Q为CRT显示接口 3.2发送卡如图(1-4) 1-3 ·DVI为数字视频输入口 ·U、D为RJ45信号线输出口 ·232为串口信号输入 3.3 接收卡如图（1-5） ·P为接收卡电源线输入端 ·A为RJ45信号线输入口 ·B为RJ45信号线输出口 U D 232 DVI P A B 1-4 1-5
福建海佳彩亮光电科技术有限公司 P10单红模组维修手册编辑：肖建心 第一章数字信号及集成电路 本章重点介绍P10单红显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含 义和功能。 一、控制信号 P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK，锁存信号STB，共六个信号。 1、 A B行信号：只有在动态扫描显示时才存在，A B其实是二进制数，A是最低位，如果用二进制表示A B信号分别是0 0、0 1、1 0、1 1四种状态，控制最大范围是4行，通过IC138D解码后对应一个输出端，即四选一，所以也叫1/4扫描。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。 2、OE使能信号：也叫片选信号，即在何时选择IC138能输出信号，用作整屏亮度控制，也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。 3、CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。 4、STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，也会使整板显示杂乱无章。 5、R串行数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。 二、集成电路（IC）
LED显示屏维修资料 LED显示屏有：计算机控制部分、显示驱动矩阵、led显示阵列、电源四个大的部分。 其中出现问题比较多的地方有： 1.接口问题。现象：计算机信息无法显示，检查电缆 2.电源问题。LED显示使用的是低压大电流电源，与普通直流电源区别不大 3.驱动问题。每个行或者列都没有显示，那就是对应驱动电路（芯片）问题，更换即可 4.显示问题。长期使用LED显示屏可能会损坏老化，维修更换即可。 LED显示屏常见故障处理流程-诊断流程： 1、确定您的显示屏是同步显示屏还是异步显示屏；同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置； 2、确定您的显示屏是局部的显示问题还是整屏显示均有问题； 局部显示不正常可排除通讯方面的问题，一般可确定是显示屏硬件出现故障，您应该立刻和我们联系，以防故障扩大； 整屏显示不正常可能产生的原因有多种： 对于同步显示屏，您应该确认显示器的设置是否改变，通讯是否正常，发送是否正常，然后是接收是否正常； 对于异步显示屏，首先应该确认显示屏的参数：硬件地址、宽度、高度、IP是否有改变，如果这些参数正确，再测试通讯是否正常，最后确定显示屏控制是否正常 显示屏单元板接口 显示屏是由一块一块的显示单元板所组成，信号通过扁平电缆 传输。单元板的接口如右图所示： 说明:N=地(GND)L=锁存(LAT或ST)S=时钟(Clk)O=使能(OE)E=使能(/OE)
R=红色数据G=绿色数据U=蓝色数据ABCD=行信号H=译码后的行信号F=悬空V=VCC) 改造 为了节省客户的投资，我们可为客户已有的LED显示屏提供改造、更新等服务。根据客户显示屏的情况大致可分为以下三种： 1．相同显示单元板接口 很多厂家显示单元板接口不太标准，如果客户显示单元板接口与上面讲的接口相同，我们即可进行系统升级，如文字屏视屏、低灰度视屏、高灰度视屏，该方法费用低、见效 快。 2．显示单元板接口 如果客户显示单元板接口与上面所列的标准接口排列不完全一样，但信号的数量及类型一样，该种显示屏也可升级，费用比第1 种情况略高。 3．完全不同的显示单元板接口 客户原有的显示屏单元板接口与上面所讲的不完全一样，这种情况下改造的费用就较大。除了LED模块和部分IC保留外，其他如PCB板、糸统等，全部都要换掉，费用较高。 维护 1．显示单元板的维修 显示单元板不亮原因：可能无电源、输入接口74HC245坏、E信号短路到高电平。 显示单元板一行常亮原因：译码器、74HC245、LS138或LS145坏。 显示单元板一行不亮原因：TIP127、4953、LS138、LS145坏或引脚到功率管的连线断开。
LED显示屏维修资料 判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。 1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。 2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。 3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。 4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。 2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。(智能测试卡) 3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。 注：主要检查电源与使能(EN)信号。 B.在点斜扫描时，规律性的隔行不亮显示画面重叠 1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。 2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。 3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主信号。 C.全亮时有一行或几行不亮 1、检测138到4953之间的线路是否断路或虚焊、短路。
V1~V33路PAL/NTSC制复合视频输入 YPbPr1路高清视频分量信号输入 VGA1路计算机模拟信号输入（D-SUB） DVI1路计算机数字信号输入（DVI-D/DVI-I） HDMI1路数字高清信号输入 HD-SDI/SDI （IN） 1 路数字视频信号输入（高清数字视频） VGA OUT模拟RGB 信号输出，可连接本地显示器用做监视 （在操作和设置CK4L-3000P 时，强烈建议使用该 端口） HDMI OUT1 / HDMI OUT2/相同的两路HDMI（DVI）数字信号输出，可外接或内置两张发送卡 SDI / HDSDI （OUT）1 1 路数字视频信号环路输出
1）输入信号选择 按键 V1、V2 、V3选择从V1、V2、V3、BNC 端口输入信号YPbPr选择高清分量视频信号输入 VGA 选择计算机模拟信号输入 DVI 选择DVI 计算机数字信号输入 HDMI 选择HDMI 数字高清信号输入 SDI 选择SDI 数字视频信号输入（HDSDI 高清）当进行输入信号选择后，LCD 屏第1 行显示当前选择的输入信号源，如：“源：HDMI ”。LCD 屏第2 行显示当前输入信号源的状态。 按键说明
BRT - 降低CK4L-3000P 的输出图像亮度，最低至0 BRT + 增加CK4L-3000P 屏的点间距和视距计算 1．点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R]、两颗LED灯 [如：PH16(2R]、三颗led灯[如：PH16(2R1G1B],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM... 2．长度和高度计算方法：点间距×点数=长/高 如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝ PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝ 3．屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数 如：10个平方的PH16户外单色led显示屏使用模组数等于： 10平方米÷0.256米÷0.128米=305.17678≈305个 更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数 如：长5米、高2米的PH16单色led显示屏使用模组数： 长使用模组数=5米÷0.256米=19.53125≈20个 高使用模组数=2米÷0.128米=15.625≈16个 使用模组总数目=20个×16个=320个 4．LED显示屏可视距离的计算方法： RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm×500/1000 最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm ×1000/1000 最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm × 3000/1000 最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍） LED显示屏扫描方式的区别
P10单元板故障与维修 单元板故障： A．整板不亮 1、检查供电电源与信号线是否连接。 2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。（智能测试卡） 3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。 注：主要检查电源与使能（EN）信号。 B．在点斜扫描时，规律性的隔行不亮显示画面重叠 1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。 2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。 3、检测A、B、C、D各信号之间是否短路或某信号与地短路。 注：主要检测ABCD行信号。 C．全亮时有一行或几行不亮 1、检测138到4953之间的线路是否断路或虚焊、短路。 D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮 1、检测A、B、C、D各信号之间是否短路。 2、检测4953输出端是否与其它输出端短路。 E．全亮时有单点或多点（无规律的）不亮 1、找到该模块对应的控制脚测量是否与本行短路。 2、更换模块或单灯。 F．全亮时有一列或几列不亮 1、在模块上找到控制该列的引脚，测是否与驱动IC （74HC595/TB62726、、、）输出端连接。 G．有单点或单列高亮，或整行高亮，并且不受控 1、检查该列是否与电源地短路。 2、检测该行是否与电源正极短路。 3、更换其驱动IC。 H．显示混乱，但输出到下一块板的信号正常 1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。 I．显示混乱，输出不正常 1、检测时钟CLK锁存STB信号是否短路。 2、检测245的时钟CLK是否有输入输出。 3、检测时钟信号是否短路到其它线路。 注：主要检测时钟与锁存信号。
V133路制复合视频输入 1路高清视频分量信号输入 1路计算机模拟信号输入（） 1路计算机数字信号输入（） 1路数字高清信号输入 （） 1 路数字视频信号输入（高清数字视频） 模拟信号输出，可连接本地显示器用做监视（在操 作和设置43000P 时，强烈建议使用该端口） 1 / 2/相同的两路（）数字信号输出，可外接或内置两张发送卡 / （）1 1 路数字视频信号环路输出
3）其它端口信号 232 串行通讯输入口，备用。 以太网通讯输入口，备用（选配）。 5V 可选择内置发送卡供电接口，备用。 开关右侧为内置两张发送卡示意图（如上 图）。 三、前面板按键操作 1、前面板按键示意图 2、按键说明（操作模式） 43000P 有20 个前面板按键，开机后这些按键均处在操作模式，其功能分别如下所述： 1）输入信号选择 按键 V1、V2 、V3选择从V1、V2、V3、端口输入信号 选择高清分量视频信号输入 选择计算机模拟信号输入 选择计算机数字信号输入 选择数字高清信号输入 选择数字视频信号输入（高清）
当进行输入信号选择后，屏第1 行显示当前选择的输入信号源，如：“源：”。屏第2 行显示当前输入信号源的状态。 按键说明 - 降低43000P 的输出图像亮度，最低至0 + 增加43000P 屏的点间距和视距计算 1．点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗灯[如：10(1R]、两颗灯 [如：16(2R]、三颗灯[如：16(2R1G1B]16的点间距为：16; P20的点间距为：20; P12的点间距为：12... 2．长度和高度计算方法：点间距×点数=长/高 如：16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝ 10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝ 3．屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数 如：10个平方的16户外单色显示屏使用模组数等于： 10平方米÷0.256米÷0.128米=305.17678≈305个 更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数 如：长5米、高2米的16单色显示屏使用模组数：
前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。为此，编写了《LED显示屏单元板维修手册》，供大家参考。 第一章数字电路简介 为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。 电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。 在具体的应用中1表示为高电平，0表示为低电平。数字电路的工作信号在时间上和数值上是不连续变化的。数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。 数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值 刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。在P10模组中使用的74HC 245就是一种八位移位寄存器，。 现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二值数据的数字电路。从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。 1、组合逻辑电路 简称组合电路，它由最基本的的逻辑门电路组合而成。特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。LED显示屏就是组合逻辑电路的典型应用，
LED显示屏模组维 修 手 册 1 第一章数字电路简介
为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED 显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。 电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。在具体的应用中1表示为高电平，0表示为低电平。数字电路的工作信号在时间上和数值上是不连续变化的。数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。 数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值 刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。在P10模组中使用的74HC245就是一种八位移位寄存器，。 现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。逻辑门是数字逻辑电路的基本单元。存储器是用来存储二值数据的数字电路。从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。 1、组合逻辑电路 简称组合电路，它由最基本的的逻辑门电路组合而成。特点是：输出值只与当时的输入值有关，即输出惟一地由当时的输入值决定。电路没有记忆功能，输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。LED显示屏就是组合逻辑电路的典型应用， 2 2、时序逻辑电路 简称时序电路，它是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。时序电路的特点是：输出不仅取决于当时的输入值，而且还与电路过去的状态有关。它类似于含储能元件的电感或电容的电路，如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。 数字信号及集成电路第二章 本章重点介绍LED显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含义和功能。 一、控制信号 P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK，锁存信号STB，共六个信号。
常用器件的介绍1．ＩＣ的管脚功能 IC芯 片分别：74HC245、74HC595、74HC138、 74HC04、4953。各IC管脚功能如下： A: 74HC245功能是放大及缓冲。各引脚如图 20 和1接电源(+5V) 19脚和10脚接电源地(GND) 当电源是以上接时：输入脚分别为2、3、4、5、6、7、 8、9。 1
输出脚分别为11、12、13、14、15、16、17、18 注：2脚输入时，18脚输出。其它脚以此类推。 B：74HC138功能是8选1译码器，输出为8行。控制行 数据。各引脚如图 第8脚GND，电源地。第15脚VCC，电源正极第1-3脚A、B、C，输入脚。第4-6脚选通输入端，（一般第5脚为 EN ）9-15脚和第7脚输出端。 C：74HC595功能是8位串入、并出移位寄存器。控制列 数据。各引脚如图 2
16脚和10脚接电源（+5V），13脚和8脚 接电源地（GND）。 列信号输出脚：1、2、3、4、5、6、7、15。 第一列输出脚为7脚，以此类 推。另第八列输出脚为15脚。 数据信号输入脚（Din）为14，数据信号输出 脚（Din）为9。 锁存信号脚（L）为12脚，移位信号脚(S)为 11脚。 D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。 各引脚如下图 3
14脚接电源（+5V），7脚电源地（GND）。 信号输入脚为：1、3、5、9、11、13。 信号输出脚为：2、4、6、8、10、12。 E：4953行管功能是开关作用，每个行管控制2 行。 1脚和3脚接电源（+5V）。 信号输入脚：2、4。 信号输出脚：5、6、7、8。5脚和6脚为一 组输入， 4
楚豪光电科技常用器件的介绍 随着LED显示屏工程商越来越多，生意越做越火爆，显示屏的问题也水涨船高，通常最头疼的问题就是显示屏的主要组成部分：单元板，新手一般不知道LED单元板维修时从哪里下手，围绕这个问题，我们总结了一下常见的问题及排除，提起74HC595，我想大家都不陌生，595也就是单元板的模块或者灯珠的垂直驱动芯片，一般单元板出现垂直一组灯不亮或者常亮，基本上都是这个芯片出现了问题或者虚焊，我们再来介绍下4953，它的作用是模块或者灯珠的行驱动，当LED单元板出现水平一条或者两条灯不亮的现象，也就是4953这个芯片的问题，至于其它芯片的作用及介绍，如下所述： 1．ＩＣ的管脚功能 IC芯片分别：74HC245、74HC595、74HC138、74HC04、4953。各IC管脚功能如下： A: 74HC245功能是放大及缓冲。各引脚如图 20 和1接电源(+5V) 19脚和10脚接电源地(GND)
当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。 输出脚分别为11、12、13、14、15、16、17、18 注：2脚输入时，18脚输出。其它脚以此类推。 B：74HC138功能是8选1译码器，输出为8行。控制行数 据。各引脚如图 第8脚GND，电源地。第16脚VCC，电源正极第1-3脚A、B、C输入脚。第4-6脚选通输入端，（一般第5脚为EN ）9-15 脚和第7脚输出端。 C：74HC595功能是8位串入、并出移位寄存器。控制列数据。各引脚如图
16脚和10脚接电源（+5V），13脚和8脚接电 源地（GND）。 列信号输出脚：1、2、3、4、5、6、7、15。 第一列输出脚为7脚，以此类 推。另第八列输出脚为15脚。 数据信号输入脚（Din）为14，数据信号输出 脚（Din）为9。 锁存信号脚（L）为12脚，移位信号脚为11 脚。 D：74HC04功能是六带缓冲反相器，控制使零信号（EN）。 各引脚如下图 15脚接电源（+5V），7脚电源地（GND）。 信号输入脚为：1、3、5、9、11、13。 信号输出脚为：2、4、6、8、10、12。 E：4953行管功能是开关作用，每个行管控制2 行。 1脚和3脚接电源（+5V）。
LED 显示屏维修知识汇总大全 一．LED 显示屏的分类 分类方式 品 种 说 明 使用环境 室内LED 显示屏 室内LED 显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。 室外LED 显示屏 室外LED 显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、 防护等级高、防水和抗紫外线能力强，适合远距离观看。 显示颜色 单基色LED 显示屏 单基色LED 显示屏由一种颜色的LED 灯组成，仅可显示单一颜色，如 红色、绿色、橙色等。 双基色LED 显示屏 双基色LED 显示屏由红色和绿色LED 灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。 全彩色LED 显示屏 全彩色LED 显示屏由红色、绿色和蓝色LED 灯组成，可显示白平衡和16,777,216种颜色。 显示功能 图文LED 显示屏 (异步屏) 图文LED 显示屏可显示文字文本、图形图片等信息内容。可联网脱机 显示。 视频LED 显示屏 (同步屏) 视频LED 显示屏可实时、同步地显示各种信息，如二维或三维动画、 录像、电视、影碟以及现场实况等多种视频信息内容。 二．LED 显示屏的基本构成 1、异步屏： 一般由显示单元板（模组）、条屏卡、开关电源、HUB 板（可选）组成。通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。 2、同步屏：
同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB 板、网线、LED显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。 三．LED显示屏涉及的名词概念 1、像素： 是LED显示屏的最小成像单元。俗称“点”或“像素点”。 上图所示由2红2绿组成1个显示像素点 2、显示模块： 由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。 ·室内屏用的是8x8的显示模块，即每个显示模块有64个像素 ·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。 2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。 3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象岀现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操 作，避免损坏表。 4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小 型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上 的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法有一定的局限性，比如 被检测器件是高阻的，就检测不到了。 单元板故障： A. 整板不亮 1、检查供电电源与信号线是否连接。 2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板 接口有信号与地短路导致无法识别接口。（智能测试卡） 3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输岀脚是否虚焊或短路到其它线路。注：主要检查电源与使能（EN）信号。 B?在点斜扫描时，规律性的隔行不亮显示画面重叠 1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。 2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。 3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。 C ?全亮时有一行或几行不亮 1、检测138到4953之间的线路是否断路或虚焊、短路。 D .在行扫描时，两行或几行（一般是2的倍数，有规律性的）同时点亮 1、检测A、B、C、D各信号之间是否短路。 2、检测4953输岀端是否与其它输岀端短路。 E. 全亮时有单点或多点（无规律的）不亮 1、找到该模块对应的控制脚测量是否与本行短路。 2、更换模块或单灯。 F. 全亮时有一列或几列不亮 1、在模块上找到控制该列的引脚，测是否与驱动IC （74HC595/TB62726、、、）输出端连接。 G. 有单点或单列高亮，或整行高亮，并且不受控 1、检查该列是否与电源地短路。 2、检测该行是否与电源正极短路。 3、更换其驱动IC o H .显示混乱，但输岀到下一块板的信号正常 1、检测245对应的STB锁存输岀端与驱动IC的锁存端是否连接或信号被短路到其它线路。 I .显示混乱，输岀不正常 1、检测时钟CLK锁存STB信号是否短路。 2、检测245的时钟CLK是否有输入输出。 3、检测时钟信号是否短路到其它线路。

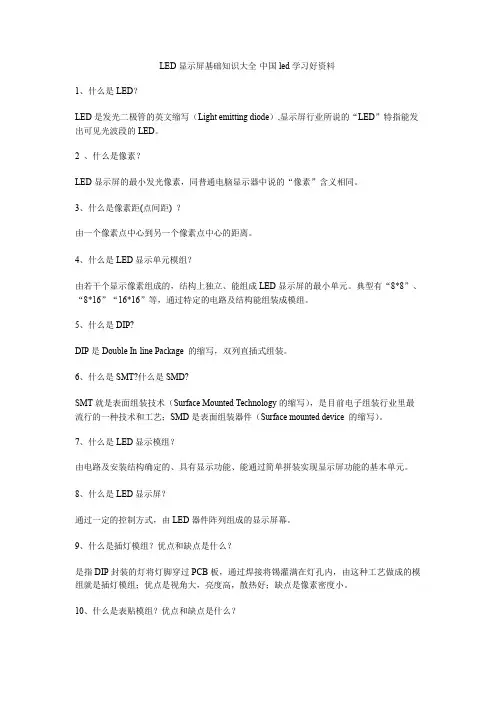

LED显示屏基础知识大全-中国led学习好资料 1、什么是LED？ LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”特指能发出可见光波段的LED。 2、什么是像素？ LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同。 3、什么是像素距(点间距)？ 由一个像素点中心到另一个像素点中心的距离。 4、什么是LED显示单元模组？ 由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。典型有“8*8”、“8*16”“16*16”等，通过特定的电路及结构能组装成模组。 5、什么是DIP? DIP是Double In-line Package的缩写，双列直插式组装。 6、什么是SMT?什么是SMD? SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device的缩写）。 7、什么是LED显示模组？ 由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元。 8、什么是LED显示屏？ 通过一定的控制方式，由LED器件阵列组成的显示屏幕。 9、什么是插灯模组？优点和缺点是什么？ 是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小。 10、什么是表贴模组？优点和缺点是什么？
