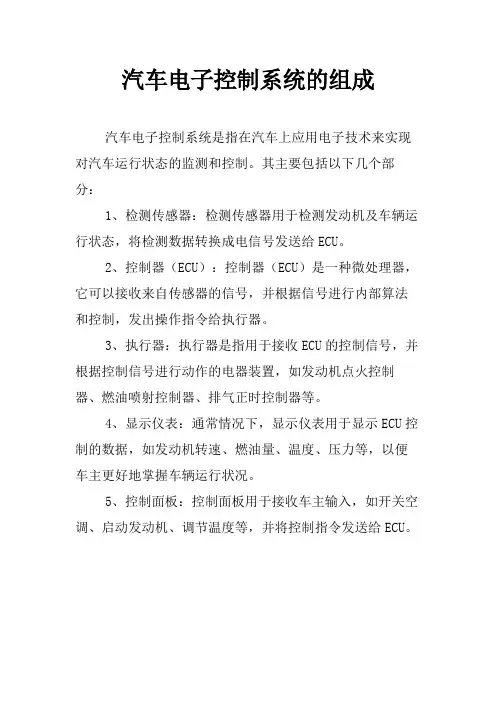

汽车电子控制系统主要由传感器，控制单元和执行器三部分组成。根据控制功能不同，汽车电子控制系统可为动力性，经济与排放性，安全性，舒适性，操纵性，通过性和信息控制系统七种类型。根据汽车总体结构，汽车电子控制系统可分为发动机电子控制系统，底盘电子控制系统，车身电子控制系统和综合控制系统四大类。（1）汽车发动机电子控制系统。它主要包括；电子控制发动机燃油喷射系统（EFI）,空燃比反馈控制系统（AFC）, 怠速控制系统（ISC）,断油控制系统，燃油蒸汽回收控制系统，排气
转，等。（3
4）汽车
FWMS），
IDS），控制器区域网络系统（CAN），自动空调系统（ACS），雷达车距控制系统，倒车防撞报警系统（P W S），等。
电子控制系统的组成和工作过程 一、教学分析 1．教材分析 本课是第一章第二节“电子控制系统的组成和工作过程”。从对比分析两种路灯控制系统的基本组成入手，再通过搭接一个路灯自动控制的电子模型，来学习电子控制系统的基本组成和工作过程，从而为学生学习后面各章提供了一把钥匙。 2．学情分析 学生在通用技术必修2的学习中，已学过关于控制系统的一些概念，例如输入、控制、输出，以及功能模拟方法的含义，但对电子控制系统内部电子元件，例如发光二极管、光敏电阻、三极管等的工作原理不太了解，教师可用通俗的语言补充解释其作用，以利于学生的学习。 二、教学目标 1．知识与技能目标 （1）知道电子控制系统的基本组成。 （2）能用方框图分析生活中常见电子控制系统的工作过程。 2．过程与方法目标 （1）通过对两种路灯控制系统方框图的对照，知道电子控制系统的基本组成。 （2）通过搭接一个路灯自动控制的电子模型，加深对电子控制系统组成的理解。 3．情感态度和价值观目标 （1）激发学生动手尝试的兴趣和热爱技术的情感。 （2）提高学生比较及分析电子控制系统的能力。 三、教学重难点 1．重点 （1）电子控制系统的基本组成。 （2）能用方框图分析生活中常见电子控制系统的工作过程。 2．难点 电子控制系统内部常见电子元件的工作原理。 四、教学策略 本节课程以多媒体技术为辅助教学手段，通过观察、基本知识讲授、小组探究、分析表达、技术试验、能力展示等教学方法和策略，在教师指导下，通过学生自主探究建构知识和技能。 五、教学准备 通用技术专用教室、多媒体、课件、路灯自动控制模型。 六、课时安排 共1课时 七、教学过程 （一）新课导入 教师展示：路灯自动控制模型 板书：第一章电子控制系统概述 第二节电子控制系统的组成和工作过程
论文题目：汽车常用防盗系统综述 专业班级：汽车检测与维修0801班 学生姓名：苏明禧 指导教师：郑广军林晓伟 完成日期：
引言................................................................ - 3 - 第一章绪论........................................................ - 4 - 1.1 什么是汽车防盗系统.................................. - 4 - 1.2 汽车防盗系统的作用.................................. - 4 - 第二章汽车防盗系统的分类及其特点.............................. - 5 - 2.1 汽车防盗系统的作用.................................. - 5 - 2.2 汽车防盗器的类型和特点............................... - 5 - 2.2.1 机械式防盗器 (6) 2.2.2 芯片式防盗器...................................... - 6 - 2.2.3 电子式防盗装置 (7) 2.2.4 GPS卫星定位汽车防盗系统网络式防盗器 (8) 2.3 国外汽车防盗新装置 (9) 2.3.1 数码防盗装置 (9) 2.3.2 通讯防盗系统 (10) 2.3.3 影像防盗 (10) 2.3.4 报警网络系统........................................ .10 第三章汽车防盗技术的发展方向和前景 (11) 3.1多功能防盗系统 (11) 3.2转速锁 (11) 3.2防盗联合锁 (11) 3.2防止启动装置.............................错误！未定义书签。 第四章汽车防盗系统的未来展望 (12) 总结 (13) 致谢 (14) 参考文献 (14)
汽车电子介绍及控制系统 汽车电子是车体汽车电子控制装置和车载汽车电子控 制装置的总称。 车体汽车电子控制装置，包括发动机控制系统、底盘控制系统和车身电子控制系统（车身电子ECU）。车体汽车电子控制装置有如赤裸裸的、不穿戴任何衣物饰物的人体；车载汽车电子包括汽车信息系统、汽车导航系统和汽车娱乐系统。车载汽车电子控制装置有如人身的衣物、饰物。汽车电子分类随着汽车电子技术朝着集成化、智能化、网络化、模块化的方向发展，上述分类可能会有交叉与融合。汽车电子地位: 汽车电子化被认为是汽车技术发展进程中的一次革命，汽车电子化的程度被看作是衡量现代汽车水平的重要标志，是用来开发新车型，改进汽车性能最重要的技术措施。汽车制造商认为增加汽车电子设备的数量、促进汽车电子化是夺取未来汽车市场的重要的有效手段。 据统计，从1989年至2000年，平均每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上。一些豪华轿车上，使用单片微型计算机的数量已经达到48个，电子产品占到整车成本的50%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车电子类别: 按照对汽车行驶性能作用的影响划分，可以把汽车电子产品
归纳为两类：一类是汽车电子控制装置，汽车电子控制装置要和车上机械系统进行配合使用，即所谓“机电结合”的汽车电子装置；它们包括发动机、底盘、车身电子控制。例如电子燃油喷射系统、制动防抱死控制、防滑控制、牵引力控制、电子控制悬架、电子控制自动变速器、电子动力转向等，另一类是车载汽车电子装置，车载汽车电子装置是在汽车环境下能够独立使用的电子装置，它和汽车本身的性能并无直接关系。它们包括汽车信息系统（行车电脑）、导航系统、汽车音响及电视娱乐系统、车载通信系统、上网设备等。目前电子技术发展的方向向集中综合控制发展：将发动机管理系统和自动变速器控制系统，集成为动力传动系统的综合控制（PCM）；将制动防抱死控制系统（ABS）、牵引力控制系统（TCS）和驱动防滑控制系统（ASR）综合在一起进行制动控制；通过中央底盘控制器，将制动、悬架、转向、动力传动等控制系统通过总线进行连接。控制器通过复杂的控制运算，对各子系统进行协调，将车辆行驶性能控制到最佳水平，形成一体化底盘控制系统（UCC）。由于汽车上的电子电器装置数量的急剧增多，为了减少连接导线的数量和重量，网络、总线技术在此期间有了很大的发展。总线技术是将各种汽车电子装置连接成为一个网络，通过数据总线发送和接收信息。电子装置除了独立完成各自的控制功能外，还可以为其它控制装置提供数据服务。由于使用了网络化的设计，简
汽车安全与防盗——无钥匙系统的设计 汽车安全与防盗最初的电子化开始于1994年的引擎防盗(IMMO)，恩智浦半导体(当时的飞利浦半导体)作为第一家半导体公司把RFID的电子标签技术成功的应用于汽车电子引擎锁：通过汽车与钥匙间的125kHz的无线通讯实现电子身份识别，来判断启动汽车引擎。这一技术极大的提高了汽车的安全性，很快就在欧洲以及北美地区广泛应用，并在短短几年时间内使欧洲的汽车失窃率大幅降低了90%，因而成为整个欧洲的汽车标准配置。 遥控钥匙(RKE)的出现为人们带来了很好的用户体验，满足了人们对便利性及舒适性的要求，但由于其射频单向通讯的技术限制，在安全性上有其自身的不足。恩智浦半导体(以下简称NXP)适时推出的集成方案(Combi)把引擎防盗和遥控钥匙合二为一，用一颗芯片来实现，既提高了系统的安全性，又降低了整个钥匙的成本，逐渐替代独立的遥控钥匙成为欧美日市场上的主流方案。当然，在射频通讯上其依然保留单向通讯，安全性并没有本质的提高。 图一 2003，NXP推出了无钥匙系统(PKE或称PEPS)，彻底改变了汽车安防应用领域的发展前景，给用户带来了全新舒适与便利的体验：车主在整个驾车过程中都完全不需要使用钥匙，只需要随身携带。当车主进入车子附近的有效范围时，车子会自动检测钥匙并进行身份识别，如成功会相应的打开车门或后备箱；当车主进入车内，只需要按引擎启动按钮，车子会自动检测钥匙的位置，判断钥匙是否在车内，是否在主驾位置，如成功则发动引擎。千万不要小瞧这个看似不起眼的改变，它在简化你的生活方面发挥着重大作用。无钥匙系统绝不仅仅是带来了舒适与方便，其在安全性方面也有了本质的提高，通过低频和射频的双向通讯，汽车与钥匙之间可以完成复杂的双向身份认证，在安全性方面与引擎防盗类似，要远好于传统的遥控钥匙。从2003年少量高端车型成功量产无钥匙系统开始，全球市场用了两到三年的时间推广普及这一技术，目前，几乎全球每一个主流车厂都有应用NXP的无钥匙产品，覆盖中高端的车型，甚至是低端车型。
汽车电子稳定系统(ESP)( 汽车电子稳定系统或动态偏航稳定控制系统(Electronic Stability Program，ESP)是防抱死制动系统ABS、驱动防滑控制系统ASR、电子制动力分配系统EBD、牵引力控制系统TCS 和主动车身横摆控制系统AYC(Active Yaw Control)等基本功能的组合，是一种汽车新型主动安全系统。该系统是德国博世公司(B0SCH)和梅塞德斯-奔驰(MERCEDES-BENZ)公司联合开发的汽车底盘电子控制系统。 在汽车行驶过程中，因外界干扰，比如行人、车辆或环境等突然变化，驾驶员采取一些紧急避让措施，使汽车进入不稳定行驶状态，即出现偏离预定行驶路线或翻转趋势等危险状态。装置ESP的汽车能在极短的几毫秒时间内，识别并判定出这种汽车不稳定的行驶趋势，通过智能化的电子控制方案，让汽车的驱动传动系统和制动系统产生准确响应，及时恰当地消除汽车这些不稳定的行驶趋势，使汽车保持行驶路线和预防翻滚，避免交通事故的发生。 ESP系统是汽车主动安全措施的巨大突破，它通过控制事故发生的可能性来实现安全行车，使汽车在极其恶劣的行车环境中确保行驶的稳定性和安全性。 1．汽车电子稳定系统的组成 ESP在ABS和ASR各种传感器的基础上，增加了汽车转向行驶时横摆率传感器、车身翻转角速度传感器、侧加速度传感器、制动总泵中的液压力传感器和转向盘转角传感器等。其中最重要的是车身翻转角速度传感器，这种车用传感器是航天飞机和空间飞行器上使用的旋转角速度传感器的类似产品。车身翻转角速度传感器就像一个罗盘，适时地监控汽车行驶的准确姿态，监控汽车每个可能的翻转运动角速度。其他传感器则分别监控汽车的行驶速度和各车轮的速度差，监控转向盘的转动角度和汽车的水平侧向加速度，当制动发生时则监控制动力的大小和各车轮制动力的分配情况。 ESP系统包括车距控制、防驾驶员困倦、限速识别、并线警告、停车入位、夜视仪，周围环境识别、综合稳定控制和制动助力(BAS)9项控制功能。通过综合应用9种智能主动安全技术，ESP可将驾驶员对车辆失去控制的危险性降低80％左右。 ESP智能化随车微机控制系统，通过各种传感器，随时监测车辆的行驶状态和驾驶员的驾驶意图，及时向执行机构发出各种指令，以确保汽车在制动、加速、转向等状况下的行驶稳定性。
汽车发动机电子控制系统开发现状及趋势 丁志盛叶挺宁 摘要：介绍了汽车发动机电子控制系统相关技术背景、开发现状及发展趋势。 关键词：EECS,ECU汽车发动机电喷 一、汽车发动机电子控制系统概述 汽车发动机电子控制系统(Engine Electronic Control System，简称EECS)通过电子控制手段对发动机点火、喷油、空气与燃油的比率、排放废气等进行优化控制，使发动机工作在最佳工况，达到提高性能、安全、节能、降低废气排放的目的。汽车发动机电子控制系统主要包括： - 燃油喷射控制； - 点火系统控制； - 怠速控制； - 尾气排放控制； - 进气控制； - 增压控制； - 失效保护； - 后备系统； - 诊断系统等功能。 另外，随着网络、集成控制技术的广泛应用，作为汽车控制主要单元的EMS系统通过 CAN(Controllers Area Network)总线与其他控制系统，例如：安全系统(如ABS、牵引力电子稳定装置ESP (Electronic Stability Program))、底盘系统（如主动悬挂ABC(Active Body Control)）、巡航控制系统（Speed Control System或Cruse Control System）以及空调、防盗、音响等系统实现网络互联，实现信息共享并实施集成优化统一控制。在不久的将来，车载通讯平台将利用现有无线通讯网络为汽车驾驶提供更广泛的咨询、娱乐等增值服务（如GPS全球定位系统的应用）。 汽车发动机电子控制系统的开发主要涉及以下技术容： - 传感器 主要包括空气流量传感器、空气温度传感器、节气门位置传感器、冷却液温度传感器、转速传感
主要教学内容及步骤教学过程师生活动设计意图 等 复习回顾： 回顾燃油供给系的组成，及主要电控原件的作用新课导入： 看电控发动机的电路示教板，分类器元件，归纳。新课讲授： 电子控制系统主要部件结构及工作原理 一、传感器概述 1、灵敏度。 2、分辨率 3、测量范围和量程 4、线性度（非线性误差）在规定条件下，传感器校准曲线与拟合直线间的最大偏差和满量程输出值的百分 比，称为线性度或非线性误差。 5、迟滞 6、重复性 7、零漂和温漂 二、车用计算机 车用计算机一般装在金属盒子内，硬件上由大量的集成电路（芯片）、印刷电路板和其他电子元件组成。从功能上可分为微处理器（ECU）、存储器和输入/输出电路（I/O）。学习汽车微型计算机的基本知识，有利于掌握电控系统的工作原理及进行故障分析。 1、电信号 （1）模拟电压信号 模拟电压信号是一种在一定范围内连续变化的信号。（2）数字电压信号 数字电压信号不是高电压就是低电压。换句话说，电压信号不是5V就是0V，这类电压信号就叫做数字信号，数字信号也可以叫做方波信号。 （3）二进制码 逢2进1的计数方法是二进制。数字信号低值和高值两种信号，低值数字信号可用0代表，高值数字信号用1及时复习回顾这就是完整的汽车电子控制系统
代表，二进制一词意味着只有0和1两个数字。在车用计算机中，将物理的、化学的、电学的状态、数值都用一串串的0和1表示，即信息都以二进制码进行交换。 2、输入信号处理 （1）放大器 放大器是将输入信号放大到计算机可准确识别的程度。（2）模数（A/D）转换器 模数转换器的作用是将模拟信号转换成数字信号。 三、微处理器 1、构造 微处理器（MPU或CPU）是计算机中的计算和决策的芯片。使用较多的是一种叫单片机的微处理器，它内部有成千上万个微型三极管和二极管，这些晶体管用作电子开关。 2、程序 程序是微处理器执行的一组指令。 3、信息存储 4、信息检索 四、存储器 存储器一般分为三种，只能读出的存储器叫只读存 储器，简称ROM；能读出也能写入的存储器叫随机存储器，简称RAM；能写入也能擦除的存储器叫可保持存储器，简称KAM。 1、只读存储器 只读存储器包括ROM、PROM、EPROM、EEPROM，当切断存储器电源时，这四种存储器的信息资料都不会丢失。 2、随机存储器RAM 五、汽车电脑的特点 1、汽车需要在不同的道路和气候条件下行驶，汽车电脑的工作环境较差，经常需要承受振动以及温度和湿度的变化。汽车电脑的电源电压变化较大，而且还受到车内外电磁波的干扰，因此汽车电脑需要很高的可靠性和对环境的耐久性。 2、汽车电脑必须具有足够的智能化，具有自诊断参照视教板上的原理图进行讲解，更加直观明了。
汽车电子防盗系统 车辆工程0801 张吉武 080104022
目前汽车防盗器已由初期的机械控制，发展成为钥匙控制—电子密码—遥控呼救—信息报警的汽车防盗系统，由以前单纯的机械钥匙防盗技术走向电子防盗、生物特征式电子防盗。电子防盗系统主要由电子控制的遥控器或钥匙、电子控制电路、报警装置和执行机构等组成。 电子防盗系统的类型主要有： 1)钥匙控制式。通过用钥匙将门锁打开或锁止，同时将防盗系统设置或解除。 2)遥控式。防盗系统能够远距离控制门锁打开或锁止解除。 3)报警式。防盗系统遇有汽车被盗窃时，只是报警但无防止汽车移动功能。 4)具有防盗报警和防止车辆移动式的防盗系统。当遇有窃车时，除：音响信号报警外，还能切断汽车的起动电路、点火电路或油路等，起到防止汽车移动的作用。 5)电子跟踪防盗系统。该系统分为卫星定位跟踪系统(简称GPS)：和利用对讲机通过中央控制中心定位监控系统。 电子跟踪定位监控防盗系统是利用电波在波朗管地图上显示被盗车位置并向警方报 警的追踪装置。设跟踪定位监控防盗系统，需有关单位设置专门机构和专用设备，并需24小时不问断地监视，否则还是起不到防盗作用。 钥匙控制式防盗系统 钥匙控制式防盗系统作用是：当驾驶员将车门锁住的同时，接通了电子防盗系统电路，同时电子防盗系统开始进入工作状态。一旦有窃贼非法打开车门，电子防盗系统一方面用喇叭报警求救，另一方面切断点火系统电路，使发动机不能起动，由此起到防盗报警的作用。 而电子钥匙编码控制装置，是靠带编码的点火钥匙来控制汽车发动机的起动，以达到防止汽车被盗走的目的。它主要由身份代码的点火钥匙、编码器构成的控制器和发动机控制单元等组成。带编码的点火钥匙中镶有电阻管芯，在电阻管芯内设有身份代码(电阻值)。点火锁筒内存储有代码，当插入的钥匙与存储的代码不符，即电阻值不符合点火锁内存储的电阻值，则点火系的电路不能接通，从而起到了防盗作用。 电子密码防盗系统 防盗器的电子密码就是开启防盗器的钥匙。它一方面记载着防盗器的身份码，区别各个防盗器的不同；另一方面，它又包含着防盗的功能指令码、资料码，负责开启或关闭防盗器，控制完成防盗器的一切功能。 根据密码发射方式的不同，遥控式汽车防盗器主要分为定码防盗器和跳码防盗器两种类型。早期防盗器多采用定码方式，但由于其易被破译，现已逐渐被技术上较为先进、防盗效果较好的跳码防盗器所取代。 定码防盗器 早期的遥控式汽车防盗器是主机与遥控器各有一组相同的密码，遥控器发射密码，主机接收密码，从而完成防盗器的各种功能，这种密码发射方式称为第一代固定码发射方式。定码发射方式在汽车防盗器中的应用并不普及，在初期防盗器应用市场时，其防盗器的安全性和可靠性还有所保证。但在防盗器使用已成熟的市场，定码方式就显得不可靠，原因有三：
汽车电子稳定系统(ESP) 汽车电子稳定系统或动态偏航稳定控制系统(Electronic Stability Program，ESP)是防抱死制动系统ABS、驱动防滑控制系统ASR、电子制动力分配系统EBD、牵引力控制系统TCS和主动车身横摆控制系统AYC(Active Yaw Control)等基本功能的组合，是一种汽车新型主动安全系统。该系统是德国博世公司(B0SCH)和梅塞德斯-奔驰(MERCEDES-BENZ)公司联合开发的汽车底盘电子控制系统。 在汽车行驶过程中，因外界干扰，比如行人、车辆或环境等突然变化，驾驶员采取一些紧急避让措施，使汽车进入不稳定行驶状态，即出现偏离预定行驶路线或翻转趋势等危险状态。装置ESP的汽车能在极短的几毫秒时间内，识别并判定出这种汽车不稳定的行驶趋势，通过智能化的电子控制方案，让汽车的驱动传动系统和制动系统产生准确响应，及时恰当地消除汽车这些不稳定的行驶趋势，使汽车保持行驶路线和预防翻滚，避免交通事故的发生。 ESP系统是汽车主动安全措施的巨大突破，它通过控制事故发生的可能性来实现安全行车，使汽车在极其恶劣的行车环境中确保行驶的稳定性和安全性。 1．汽车电子稳定系统的组成 ESP在ABS和ASR各种传感器的基础上，增加了汽车转向行驶时横摆率传感器、车身翻转角速度传感器、侧加速度传感器、制动总泵中的液压力传感器和转向盘转角传感器等。其中最重要的是车身翻转角速度传感器，这种车用传感器是航天飞机和空间飞行器上使用的旋转角速度传感器的类似产品。车身翻转角速度传感器就像一个罗盘，适时地监控汽车行驶的准确姿态，监控汽车每个可能的翻转运动角速度。其他传感器则分别监控汽车的行驶速度和各车轮的速度差，监控转向盘的转动角度和汽车的水平侧向加速度，当制动发生时则监控制动力的大小和各车轮制动力的分配情况。 ESP系统包括车距控制、防驾驶员困倦、限速识别、并线警告、停车入位、夜视仪，周围环境识别、综合稳定控制和制动助力(BAS)9项控制功能。通过综合应用9种智能主动安全技术，ESP可将驾驶员对车辆失去控制的危险性降低80％左右。 ESP智能化随车微机控制系统，通过各种传感器，随时监测车辆的行驶状态和驾驶员的驾驶意图，及时向执行机构发出各种指令，以确保汽车在制动、加速、转向等状况下的行驶稳定性。 图1是汽车电子稳定系统ESP的各种传感器及电子稳定系统ECU在轿车上的安装，其ECU 中配置了两台56kB内存的微机。ESP系统利用这两台微机和各种传感器信号不间断地监控车内电子模块、系统的工作状态和汽车的行驶姿势，比如，速度传感器每相隔20ms就会自检一次。ESP系统还通过车内电子模块之间的信号交流通信网络，充分利用防抱死制动系统ABS、制动助力系统BAS和驱动防滑控制系统ASR等的先进功能。紧急情况下，如紧张的驾驶员对制动力施加不够，制动助力系统BAS将自动增大制动力。在ESP系统出现故障不能正常工作时，ABS和ASR系统能照样工作，以保证汽车正常行驶和制动。
毕业论文（设计） 题目汽车防盗技术的发展 学生姓名唐思宇学号 13061518 班级 130615 专业汽车电子
分院汽车分院 指导教师汤思佳 年月日 目录 序言 (4) 第一章汽车防盗技术的国内外分析 (4) 第二章汽车防盗系统的分类及其特点 (5) 2.1汽车防盗系统的作用 (5) 2.2汽车防盗器的类型和特点 (6) 2.2.1机械式防盗器 (6) 2.2.2芯片式防盗器 (7) 2.2.3电子式防盗装置 (7) 2.2.4GPS卫星定位汽车防盗系统网络式防盗器 (9) 2.3国外汽车防盗新装置 (10) 2.3.1数码防盗装置 (10) 2.3.2通讯防盗系统 (11) 2.3.3影像防盗 (11) 2.3.4报警网络系统 (11) 第三章汽车防盗装置的结构原理 (13) 3.1电控门锁的组成 (13) 3.2钥匙控制式防盗系统 (14) 3.3中央集控门锁的功能与结构 (15) 第四章汽车智能防盗的主要措施 (19) 第五章汽车防盗系统的未来展望 (21)
汽车防盗系统综述 摘要 随着人民生活水平的不断提高，我国公车和私车的拥有量逐年增多，特别是轿车正以很快的速度步入家庭，人们为了车辆的安全大都安装了汽车防盗报警系统。 防盗报警系统是安全防范技术体系中一个重要的组成部分。目前这种系统的应用在我国发展极快，市场竞争激烈。防盗报警系统主要由六部分组成：留给司机进出汽车关、开防盗报警器总电源开关的延时电路、防盗车电路、内外防劫车电路、物品防窃电路、高压自卫电路和报警声响电路所组成。随着计算机技术的高速发展，整个系统的向着数字化，网络化，集成化的方向发展。本文主要以防盗控制为例，论述一般防盗报警系统的类型特点和基本工作原理，以及介绍这种技术的最新发展趋势。 【关键词】防盗报警防盗器原理智能化
轿车电子防盗系统在给车主带来放心和安心的同时，如果使用、维修不当，也会带来某些烦恼和不便，关键是要善于使用和维护。 1判断电子防盗系统是否锁死的基本方法 当配置电子防盗系统的轿车出现无法起动的故 障时，首先需要判断是电子防盗系统锁死，还是发动机本身发生了故障。最可靠的方法是，使用专用故障诊断仪检测组合仪表盘控制单元内是否有防盗系统的故障代码存储，除此以外还有如下简便方法：一是看组合仪表盘上的防盗指示灯是否点亮，如果该指示灯不亮，说明不是电子防盗系统锁死；二是看发动机是否一会儿容易起动，一会儿又不容易起动。如果是这样，说明不是防盗系统锁死。电子防盗系统锁死的特征是，发动机能够起动，但是2～10s 后就自动熄火，然后一直不能起动。 2解除防盗系统锁死的简便方法 有的车主担心车钥匙遗忘在车内，或者担心车 钥匙丢失，就拿原来钥匙到锁匠那里配一些没有芯片的钥匙。这种钥匙虽然可以打开车门和点火开关，但是一旦起动发动机，就会造成电子防盗系统锁死。电子防盗系统锁死后，即使找来原车钥匙也无法起动发动机，需要维修人员采用故障诊断仪解除防盗。现在大多数故障诊断仪在执行此项功能时需要先登录，登录之后还要输入防盗密码，对于不知道防盗密码的车主就不好办了。去维修站查询防盗密码需要交费，更换防盗控制单元价格又昂贵，有没有更简便的办法呢？以桑塔纳时代超人、99新秀和桑塔纳3000轿车为例，当防盗系统锁死后，可以找来原车钥匙，接通点火开关（ON ），并且保持30min 以上，等待过程的实质是让防盗控制单元和发动机电控单元对钥匙重新进行识别。在等待期间，不要断开点火开关，也不要起动发动机。经过一段时间等待后，防盗状态即可解除（注意：如果所配钥匙已经过匹配，就不能采用这种方法解除防盗）。 3防盗钥匙的使用 对于配置电子防盗系统的汽车，其点火钥匙不 是普通的机械钥匙，而是带脉冲转发器的防盗钥匙。这种脉冲转发器不需要电池的驱动（又叫无源发射接收器），而是依靠镶嵌在机械点火锁芯外面的读识线圈能量的感应。当点火开关接通时，读识线圈采用感应的方式把能量传送给脉冲转发器，脉发转发器接收感应能量后被激活，发射出无线电波（即程控代码），通过读识线圈把程控代码输送给防盗控制模块，因而可以阻止非法盗用汽车。脉冲转发器一般内置在钥匙柄内，具有读写和计算功能，不需要电源便可执行变码处理，它将决定汽车的使用者是否为合法用户。3.1 只有使用被防盗控制单元认可（匹配）的钥匙才能起动发动机。如果需要增配钥匙，必须匹配该汽车的全部钥匙。 用户如果遗失一把合法的钥匙，为了安全起见，必须到维修站去把其他所有的合法钥匙用专用故障诊断仪重新进行一次匹配过程，这样可以使丢失在外的钥匙变为非法钥匙，从而不能起动发动机。3.2 当更换点火开关时，需要拆下防盗读识线圈，安装时务必把读识线圈安装到位，使读识线圈紧紧地卡在点火锁芯上，不能留有间隙，否则发动机不容易启动。基于同样的理由，防盗钥匙不要跌落在坚硬的地面上。3.3 有的轿车（例如03款广州本田雅阁）在使用主钥匙起动发动机并行驶一定里程后，主钥匙会发热，这是正常现象，对车辆没有损害。该车装备5速自动变速器，它与主钥匙有互锁功能，变速杆处在P 挡以 轿车电子防盗系统的正确使用 李立元，冯中原 摘 要：介绍了汽车电子防盗系统的基本功用,阐述了电子防盗系统的使用方法。 关键词：电子防盗系统；防盗；正确使用Agricultural Equipment ＆Technology 农业装备技术 第38卷第3期2012年6月 Vol．38№.3Jun ．2012
浅谈汽车电子稳定程序 前言 随着汽车行驶速度的提高,道路行车密度的增大,汽车行驶安全性已经受到了高度关注。汽车的行驶安全性能要求不断提高,汽车安全系统已经成为汽车研究发展的重要部分。 汽车安全性包括主动安全性和被动安全性两大类。汽车主动 安全是指事故发生前的安全，即实现事故预防和事故回避，防止 事故发生。主动安全性是指通过事先预防，避免或减少事故发生 的能力。被动安全性是指汽车在发生意外事故时对乘员进行有效 保护的能力。汽车的主动安全性因其防患于未然，所以越来越受 到汽车厂商和消费者的重视，越来越多的先进技术也被应用到汽 车主动安全装置上。主动安全性的好坏决定了汽车产生事故发生概率的多少，而被动安全性的好坏主要决定了事故后车内成员的受伤严重程度。 目前广泛运用的汽车主动安全性系统主要有防抱死制动系统（ABS）、驱动防滑系统〔ASR〕、牵引力控制系统 (TCS)、汽车电子稳定程序系统(ESP),汽车电子制动力分配系统(EBD), 紧急刹车辅助系统 (EBA)、汽车自适应巡航速度控制系统(ACC)等,保证汽车在危险状况下行驶的安全性。上述这些系统具有智能化的控制作用,根据车辆的行驶状况,自动地完成对汽车制动性能、转向辅助等的控制,无需人的主动性操作,可见汽车安全系统已经向智能型方向发展。
摘要 本文探讨了ESP系统的原理、发展和现状。简要讨论汽车 ESP 系统的结构及关键技术。介绍新奥迪 A4轿车 ESP系统的组成、电控系统、液压单元及工作过程。 关键词：电子稳定程序，主动安全性，操纵稳定性，模糊控制传感器液压控制单元电子控制单元 ESP系统实际是一种牵引力控制系统，与其他牵引力控制系统比较，ESP不但控制驱动轮，而且可控制从动轮。如后轮驱动汽车常出现的转向过多情况，此时后轮失控而甩尾，ESP便会刹慢外侧的前轮来稳定车子；在转向过少时，为了校正循迹方向，ESP则会刹慢内后轮，从而校正行驶方向。 ESP系统是汽车上一个重要的系统，通常是支持ABS及ASR 的功能。它通过对从各传感器传来的车辆行驶状态信息进行分析，然后向ABS、ASR发出纠偏指令，来帮助车辆维持动态平衡。ESP可以使车辆在各种状况下保持最佳的稳定性，在转向过度或转向不足的情形下效果更加明显。ESP一般需要安装转向传感器、车轮传感器、侧滑传感器、横向加速度传感器等。 ESP系统包含ABS（防抱死刹车系统）及ASR（驱动防滑转系统），是这两种系统功能上的延伸。因此，ESP称得上是当前汽车
汽车电子控制装置 课题一传感器的原理 一、任务引入 汽车传感器广泛应用在发动机、底盘和车身各个系统中。例如在发动机电子控制系统中当发动机的水温较低时，水温传感器输入ECU的水温信息使空燃比变浓，从而使发动机工作稳定，如果此时水温传感器不发出冷机状态信息，将会使空燃比变稀，导致发动机运转不正常，同样，如果暖机后发出冷机状态信息，则将使空燃比变浓，发动机工作也不正常。本课题要求学生能够了解传感器结构，并且熟悉传感器的原理。 二、任务分析 电子控制单元不断地检测各个传感器的信号，一旦检测出某个输入信号不正常，就可将错误的信号存人存储器内，需要时可以通过专用诊断仪或采取人工方法读取故障信息，再根据故障码信息内容，进行维修。汽车计算机控制系统的性能首先取决于获取的与控制过程有关的工作变量和参数的精度，传感器或变换器可以将这些物理变量转换为相应的电信号，传感器可以通过多种方式将被测物理量转换为电信号。汽车计算机控制系统中普遍测量的物理量是温度、压力、速度、位置、流量和氧气浓度等。传感器的性能指标包括测定范围、精度、分辨率、响应特性、可靠性、耐久性、紧凑性、互换性和经济性等。 三、相关知识 （一）温度传感器 温度是汽车计算机控制系统的重要输入变量，特别是在发动机控制系统中，冷却液温度和进气温度直接关系到喷油量和点火正时。温度传感器常用的有热敏电阻型和热电偶型两类。这里只介绍热敏电阻型，热敏电阻温度传感器由镍或钴的氧化物等半导体材料制成，其电阻值随温度变化会产生可以预期的变化。当热敏电阻受热时，半导体中的电子会打破共价
键成为自由电子，使热敏电阻的电阻值减小，如图7-1a)所示，电阻值随温度的变化关系如图7-1b)所示，由于电阻值随着温度的提高而减小，故为负温度系数(NTC)型热敏电阻，温度变化1℃电阻值可以变化5％～10％，电阻值为10kΩ的热敏电阻在发动机工作温度范围内的阻值变化范围为500—10000Ω。 尽管热敏电阻在高温范围内的灵敏度有所降低，但热敏电阻温度传感器仍然具有很高的灵敏度，可以测量到0．05℃的温度变化。 图7-1 热敏电阻工作原理 a）热敏电阻温度传感器；b) 热敏电阻温度传感器的温阻特性（二）空气流量传感器 叶板式空气流量传感器叶板式空气流量传感器如图7-2所示，它的壳体中有一根转轴， 转轴的一端设有螺旋回位弹簧，在转轴上固 定着传感叶板，传感叶板由测量叶片和缓冲 叶片构成，传感叶板的转轴与一个电位计的 滑臂相联，电位计的陶瓷底板上镀有耐磨的 滑轨。空气通过叶板式空气流量传感器时， 流动的空气将推动测量叶片绕转轴摆动，空 气流量越大，叶片的摆角越大，同时，与测 量叶片连为一体的缓冲叶片在阻尼室进行 同样的摆动，它可以对叶板形成平稳的阻尼 力，使叶板摆动变得较为平稳，叶板带动电 位计滑臂在滑轨上滑动，电位计的电压输出图7-2 叶板式空气流量传感器 将与叶板摆角成正比。为使流量传感器具有期望的输出特性，电位计在陶瓷底板的背部有几个薄膜电阻，这些薄膜电阻与滑轨相连，使电位计具有微调能力。 由于空气的体积是由进气管中的压力和温度决定的，所以，用间接方法测量进入气缸的空气质量流量不够精确，要减小进入气缸空气质量的测量与实际进气量的偏差，可以采用更直接的测量方法。空气流量直接测量方法更为迅速和精确，有助于提高空燃比的控制精度，改善燃烧过程。 （三）压力传感器 进气歧管绝对压力传感器应用在D 型EFI 汽油喷射系统中，它是D 型汽油喷射系统的重要部件，相当于L型EFI 汽油喷射系统中的空气流量传感器。
汽车电子控制系统英文缩写 AFM 空气流量计 AIC 空气喷射控制 AIS 空气喷射系统 ALT 海拔开关 A/M 自动—手动 ASC 自动稳定性控制 AT(A/T) 自动变速器 ATS 空气温度传感器 B+ 蓄电池正极 BPA 旁通空气 BPS 大气压力传感器 BTSC 上止点前 CCS 巡航控制系统 CFI 中央燃油喷射 CFI 连续燃油喷射 CID 判缸传感器 CIS (燃油)连续喷射系统 CIS气缸识别传感器(判缸传感器) CNG 天然气 CNGV 天然气汽车 CPS 轮轴位置传感器 CPS 曲轴位置传感器 CPU 中央处理器 CTP 节气门关闭位置
CTS 冷却液温度传感器CYL 气缸（传感器）DC 直流电 DI 分电器点火 DIS 无分电器点火系统DIAGN 诊断 DLC 数据线接 DLI 无分电器点火DTC 诊断故障码ECA 电子控制点火提前ECCA发动机集中控制系统ECD 电子控制柴油机ECM 发动机控制模块ECT 电控变速器ECT 发动机机冷却液温度ECU 电子控制单元(电脑) EDS 柴油机电控系EEC 发动机电子控制EFI 电控燃油喷射EGI 电控汽油喷射EGR 废气再循环EIS 电子点火系统EPA 环保机构 ER 发动机运转ESA 电子点火提前
EST 电子点火正时 EUT 电子控制燃油喷射系统 EVAP燃油蒸气排放控制装置 FP 燃油泵 FTMP 燃油温度 FFM 热膜式空气质量流量计 HAC 海拔(高度)补偿阀 HEI 高能点火 HEUI液压电子控制燃油喷射系统HIC 热怠速空气补偿阀 HO2S 加热型氧传感器 HZ 故障灯 IAA 怠速空气调整 IAB 进气旁通控制系统 IAC 进气控制 IACV 进气控制阀 常用汽车英文缩写含义全攻略Quattro-全时四轮驱动系统 Tiptronic-轻触子-自动变速器 Multitronic-多极子-无级自动变速器 控制系统 ABC-车身主动控制系统 DSC-车身稳定控制系统 VSC-车身稳定控制系统 TRC-牵引力控制系统 TCS-牵引力控制系统 ABS-防抱死制动系统 ASR-加速防滑系统 BAS-制动辅助系统 DCS-车身动态控制系统 EBA-紧急制动辅助系统
一、电控系统组成： ①电子控制单元（ECU）:ECU的功能：接收来自各种传感器的信息，经过快速地处理，运 算，分析和判断后，适时地输出控制指令，控制执行动作，借以控制发动机（主要由输入回路，A/D装换器，微型计算机和输出回路四部分组成） 基本功能：A给传感器提供标准电压，并接受传感器信号 B储存车型特征参数和运算中所需信息 C分析确定故障信息 D 向执行元件发出指令或输出故障信号 E自我修复 ②传感器 常见传感器及功用 1空气流量传感器测进气量 2进气管绝对压力传感器测气压 3曲轴位置和凸轮轴位置传感器点火正时控制 4冷却液温度传感器测冷却液温度 5 进气温度传感器给ECU提供进气温度信号，作为燃油喷射和点火正时控制的修正，调节信号 6节气门位置传感器提供进气量信号，控制喷量 7氧传感器提供氧含量信号 8爆震传感器检测发动机有无爆燃发生 ③执行器是发动机电控系统的执行元件，作用是接受电脑指令。完成某项功能，主要分为；电磁阀，继电器，进电器，功率晶体管，显示装置 二、发动机电控系统 1（EF）I电控燃油喷射系统 组成进气系统，燃油系统电控系统 功用在各种工况下对空燃比进行最优化控制 优点 A 精确控制喷油量，动力性，经济性，排放性 B进气阻力小，不需进气预热，充气效率高 C 多点喷射使各缸混合气分配均匀，排放降低。 D 喷油雾化，冷起动性好。 E 电子控制系统响应迅速，加减速灵敏性好 F 对空燃比反馈控制,排放更低。 2（ESA）电控点火系统组成主要由传感器，电脑ECU和点火执行器。 功能控制点火提前角，点火提前角点火时刻开始，活塞运动到上止点为止，曲轴转速和角度（10度左右） 点火提前角的控制：A 起动时将点火时刻固定在设定的初始点火提前角 B 怠速时根据DL信号，NE信号，A/C信号确定基本点火提前角 C 其他工况根据转速信号和负荷信号确定基本点火提前角增大
1．汽车防盗系统的分类 汽车防盗系统经历了机械式、电子式、芯片式和网络式四个发展阶段。在发达国家，汽车防盗技术已相当成熟，目前主要采用电子式，并正逐步向网络式过渡；而非发达国家基本上还处于起步阶段，广泛采用机械式。 (1)机械式防盗装置机械式防盗装置是比较常见而又古老的装置，它主要是利用简单的机械式原理锁住汽车上的某一机构，使其不能有效发挥应有的作用，以达到防盗的目的。目前，国内常见的机械式防盗装置有： 1)转向盘锁。即常见的拐杖锁，如图1-1所不。主要是将转向盘与制动踏板连接在一起，使其不能做大角度转向或制动，有的可直接使转向盘不能正常使用。 2)变速杆锁。在变速杆附近安装变速杆锁，将转向盘和变速杆锁在一起，可使变速器无法换挡。通常在停车后，把变速杆推到P位(驻车挡)或N位(空挡)，加上变速杆锁，可使汽车无法换挡。 3)车轮锁。车轮锁(图l-2)可锁在车轮外面，目标明显，既可防盗又可防止车辆被拖走。但由于它太笨重，而且锁车也较麻烦，所以采用车轮锁防盗的人较少。 (2)电子式防盗装置随着电子技术在汽车上的应用，各种电子防盗报警器应运而生。它克服了机械锁只能防盗不能报警的缺点，主要靠锁定点火或起动来达到防盗的目的，同时具有声音报警等功能。电子防盗装置设计先进、结构复杂，包括起动控制、遥控车门和报警三部分，主要由防盗控制单元识读绕组、警告灯、汽车钥匙等元器件组成。点火钥匙和信号发生器制成一体，当钥匙处于接通位置时．防起动装只向钥匙接收器发出电信号，信号接收器随即通过防起动装置向控制单兀发送密码占号以供识读。车门控制和报警系统制成一体，报警系统在关闭点火开关，拔下钥匙并锁定车门、行李箱等后自动进入警戒状态，若车门或发动机舱盖被强行打开，报警系统将自 动报警。 汽车电子防盗器一般都具有遥控功能，安装隐蔽，操作简便．缺点是容易误报，不能从根本上解决车辆丢失问题。随着科技的发展，汽车电子防盗器增加了许多方便、实用的 附加功能。现在市场上出现丁具有双向功能的电子防盗器．它不仅能由车土遥控车辆，1 辆还能将自身状态传送给车主。 (3)芯片式防盗系统H前，在汽车防盗领域位居重点的当属芯片式数码防盗器它通过锁住汽车起动机、电路和油路达到防盗目的，若没有芯片钥匙便无法起动车辆。数字化的密码重码率极低．而且要用密码钥匙接触车上的密码锁才能开锁，杜绝了被扫描的可能。 由于特点突出且使用方便，火多数轿车均采用它作为原配防盗器：目前进口的很多高档车及国产大众、广汽奉田、派力奥等车型已装用原厂的芯片防盗系统。．芯片式防盗目前已发展到第四代，除了比电子防盗系统有更有效的防盗作用外，它还具有特殊诊断功能。 如独特的射频识别技术可保证系统存任何情况下都能正确识别驾驶人，当驾驶人接近或远 离车辆时时可自动识别其身份，或关闭车锁；无论在车内还是车外，独创的TMS37211
汽车电子稳定系统或动态偏航稳定控制系统(Electronic Stability Program，ESP)是 防抱死制动系统ABS、驱动防滑控制系统ASR、电子制动力分配系统EBD、牵引力控制系统TCS和主动车身横摆控制系统AYC(Active Yaw Control)等基本功能的组合，是一种汽车新型主动安全系统。该系统是德国博世公司(B0SCH)和梅塞德斯-奔驰(MERCEDES-BENZ)公司联合开发的汽车底盘电子控制系统。 在汽车行驶过程中，因外界干扰，比如行人、车辆或环境等突然变化，驾驶员采取一些紧急避让措施，使汽车进入不稳定行驶状态，即出现偏离预定行驶路线或翻转趋势等危险状态。装置ESP的汽车能在极短的几毫秒时间内，识别并判定出这种汽车不稳定的行驶趋势，通过智能化的电子控制方案，让汽车的驱动传动系统和制动系统产生准确响应，及时恰当地消除汽车这些不稳定的行驶趋势，使汽车保持行驶路线和预防翻滚，避免交通事故的发生。 ESP系统是汽车主动安全措施的巨大突破，它通过控制事故发生的可能性来实现安全行车，使汽车在极其恶劣的行车环境中确保行驶的稳定性和安全性。 1．汽车电子稳定系统的组成 ESP在ABS和ASR各种传感器的基础上，增加了汽车转向行驶时横摆率传感器、车身翻转角速度传感器、侧加速度传感器、制动总泵中的液压力传感器和转向盘转角传感器等。其中最重要的是车身翻转角速度传感器，这种车用传感器是航天飞机和空间飞行器上使用的旋转角速度传感器的类似产品。车身翻转角速度传感器就像一个罗盘，适时地监控汽车行驶的准确姿态，监控汽车每个可能的翻转运动角速度。其他传感器则分别监控汽车的行驶速度和各车轮的速度差，监控转向盘的转动角度和汽车的水平侧向加速度，当制动发生时则监控制动力的大小和各车轮制动力的分配情况。 ESP系统包括车距控制、防驾驶员困倦、限速识别、并线警告、停车入位、夜视仪，周围环境识别、综合稳定控制和制动助力(BAS)9项控制功能。通过综合应用9种智能主动安全技术，ESP可将驾驶员对车辆失去控制的危险性降低80％左右。 ESP智能化随车微机控制系统，通过各种传感器，随时监测车辆的行驶状态和驾驶员的驾驶意图，及时向执行机构发出各种指令，以确保汽车在制动、加速、转向等状况下的行驶 稳定性。 图1是汽车电子稳定系统ESP的各种传感器及电子稳定系统ECU在轿车上的安装，其ECU中配置了两台56kB内存的微机。ESP系统利用这两台微机和各种传感器信号不间断地监控车内电子模块、系统的工作状态和汽车的行驶姿势，比如，速度传感器每相隔20ms就会自检一次。ESP系统还通过车内电子模块之间的信号交流通信网络，充分利用防抱死制动系统ABS、制动助力系统BAS和驱动防滑控制系统ASR等的先进功能。紧急情况下，如紧张的驾驶员对制动力施加不够，制动助力系统BAS将自动增大制动力。在ESP系统出现故障不能正常工作时，ABS和ASR系统能照样工作，以保证汽车正常行驶和制动。
汽车电子控制技术试题三答案 班级学号姓名成绩 一、填空题（每空1分，共30分） 1、汽车发动机电子控制燃油喷射系统由、和三个子系统 组成。 2、发动机电子控制燃油喷射系统按喷射时序可分为、、。 3、在汽车发动机电控系统中常用的传感器有：、转速传感器、、、、节气门位置传感器、和车速传感器。 4、怠速控制的内容一般有：、和。 5、现代汽车常用的排放净化装置有：、和。 6、传感器通常由、和三部分组成。 7、ABS系统主要由、和三部分组成。 8、电子控制液压动力转向系统由、和组成。 9、根据碰撞类型，安全气囊可以分为和；根据气囊 的数目可以分为和。 二、选择题（每题2分，共20分） 1．电子控制系统的核心是( ) A.传感器 B.ECU C.执行装置 2．检测电控汽车电子元件要使用数字式万用表，这是因为数字式万用表 ( ) A.具有高阻抗 B.具有低阻抗 C.测量精确 D.以上都正确 3．关于点火控制电路维修下列说法正确的一项为( )。 A．发动机怠速时，检查点火器“IGT”端子与搭铁之间应无脉冲信号； B．发动 机怠速时，检查点火器“IGT”端子与搭铁之间应有脉冲信号； C．怠速时检查 ECU的“IGF”端子与搭铁之间应无脉冲信号； D．点火开关接通后，用万用表
检查点火线圈的“＋”与搭铁之间的电压应为5V。 4．点火线圈初级电路的接通时间取决于。( ) A．断电器触电的闭合角 B．发动机转速 C．A、B都正确D．A、B都不正确 5．电力助力效果与液压助力效果相比( ) A.前者小于后者 B.后者小于前者 C.不确定 D.一样 6．单点喷射系统采用下列哪种喷射方式( )。 A．同时喷射 B.分组喷射 C.顺序喷射 D.上述都不对 7．影响排放中有害气体的生成因素有( ) A.空燃比和点火时刻 B.怠速时刻 C. 汽车制动 D.废气再循环 8．汽车中电子控制单元又称：( ) A.CPU B.ECU C.ABS D.ASR 9．电子控制电动式转向系统采用( ) A.液压装置 B.电动机 C.气动装置 D.电磁阀 10．点火系统中控制的几个要素是( ) A.分电器、闭合角 B.提前角、点火头 C.提前角、闭合角、爆震控制 D.通电时间、爆震控制 三、简答题（每小题6分，共12分） 1．涡轮增压的主要作用?
