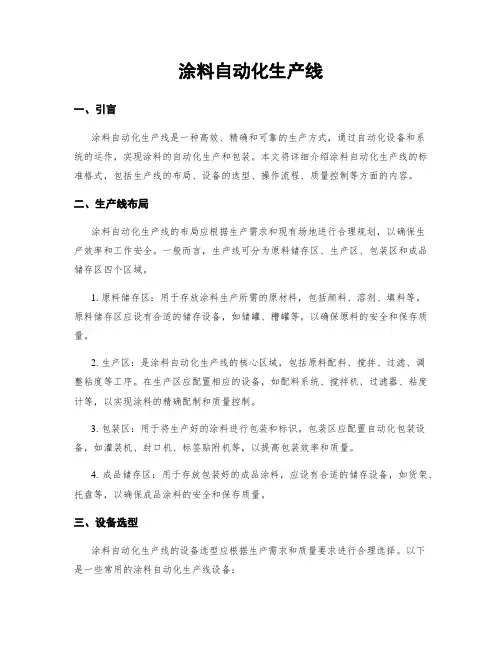

涂料自动化生产线
环保一直是现代社会的主旋律，所有产品一旦加上“环保”二字，就立马变得高档奢华有内涵，现在家具建材行业更是主张环保绿色健康，那么涂料这种东西到底怎么才能真正的环保无污染呢？这个就需要从源头做起，在生产源头严格把控，涂料的生产主要的环节就是涂料设备环节就要做到污染小，全密闭生产。
大家都是到涂料行业能源消耗大、污染物排放量大。因此，改变现在的传统生产技术尤为重要，因此自动化生产设备顺应时代而生。
涂料自动化生产线主要特点
涂料生产工艺上采用液体计量器计量，卧式砂磨机，高速分散机，真空吸料、真空消泡，半自动灌装整套工艺流程，从投料到出成品一道工序。
涂料自动化生产线构成
该设备主要由电控柜、操作平台、卧式砂磨机、高速分散机、制浆罐、调漆罐、真空吸料系统、液体计量器、半自动灌装机、管路管件、仪表等构成。
涂料自动化生产线设备集自动化控制、自动进料、高速分散、循环研磨、桨式搅拌、自动过滤、自动灌装、自动压盖、自动调色、混油及码垛等整套生产工艺与一体，还包括实时记录工艺参数，生成管理报表等，能保证涂料产品质量稳定，并提升涂料产品质量等级，实现了涂料的密闭、连续、高效、自动化生产。
机器人焊接成套装备及其自动化生产线项目工程技术方案 一、工艺技术方案的选用原则 1、对于机器人焊接成套装备及其自动化生产线生产技术方案的选用，遵循“技术上先进可行，经济上合理有利，综合利用资源”的进步原则，采用先进的集散型控制系统，由计算机统一控制整个生产线的各工艺参数，使产品质量稳定在高水平上，同时可降低物料的消耗。严格按行业规范要求组织生产经营活动，有效控制产品质量，为广大顾客提供优质的产品和良好的服务。 2、在工艺设备的配置上，依据节能的原则，选用新型节能型设备，根据有利于环境保护的原则，优先选用环境保护型设备，满足该机器人焊接成套装备及其自动化生产线项目所制订的产品方案的要求。 3、根据该机器人焊接成套装备及其自动化生产线项目的产品方案，所选用的工艺流程能够满足该机器人焊接成套装备及其自动化生产线项目产品的要求，同时，加强员工技术培
训，严格质量管理，严格按照工艺流程技术要求进行操作，提高产品合格率。 4、遵循“高起点、优质量、专业化、经济规模”的建设原则。积极采用新技术、新工艺和高效率专用设备，使用高质量的原辅材料，稳定和提高产品质量，制造高附加值的产品，不断提高企业的市场竞争力。 5、项目建设贯彻“三同时”的原则，注重环境保护、职业安全卫生、消防及节能等各项措施的落实。 二、工艺技术方案 （一）工艺技术来源及特点 该机器人焊接成套装备及其自动化生产线项目生产工艺技术拟采用国内成熟的生产工艺，生产技术通过生产技术人员和研发技术人员制定。拟采用的技术具有能耗低、高质量、高环保性的特点，项目所生产的产品已经得到国内外市场很好认可。 （二）技术保障措施 该机器人焊接成套装备及其自动化生产线项目从设计、施
自动化机械加工生产线结构组成形式 根据制造行业及工艺上的区别，自动化生产线具有很多类型，例如自动化机械加工生产线、自动化装配生产线、自动化喷涂生产线、自动化焊接生产线、自动化电镀生产线等。其中最典型的是以下两种：一种为自动化机械加工生产线，用于机械零件加工行业；另一种为自动化装配生产线，用于各种产品的后期装配生产。 自动化机械加工生产线主要从事零件的铣削、钻孔及其他类似的回转切削加工工序，主要应用与以下零件加工场合： ·零件大批量生产 ·零件设计成熟 ·长期生产 ·需要多种加工工序 在上述场合，才有用自动化机械加工生产线就可以显示出它的巨大优越性。例如：很低的人工成本、很低的制造成本、零件制造周期短、占用场地最少等。 在自动化机械加工生产线中，根据生产线结构形式的区别可以分为以下两种类型： ·未设置内部零件存储缓存区的自动化机械加工生产线 ·设置内部零件存储缓存区的自动化机械加工生产线 上述两类自动化机械加工生产线的节拍原理存在较大的区别，本文主要介绍未设置内部零件存储缓冲区的自动化机械加工生产线结构组成及节拍原理。 (1)结构组成 这种自动化机械加工生产线的基本结构原理如图1所示。 图1 典型的自动化机械加工生产线结构原理示意图 这种自动化机械加工生产线在机械结构上主要有以下三部分组成： ·零件自动输送系统 ·单个的机械加工工作站（如自动机床） ·控制系统 通过输送系统将各台机械加工工作站连接在一起，原始零件（未加工的零件）从生产线的一端进入，在一台工作站上完成加工后再由输送系统输送到相邻的下一台工作站，没一台工作站完成不同的加工工序，经过最后一台工作站后得到完成全部加工工序的零件。 在生产线上可能还有部分检测工作站，用于对工件加工过程中的加工质量进行自动检测。此外还可能有部分人工操作的工作站，用于代替技术上极难实现自动化加工活在成本上不经济的自动化加工工序。 由于零件的机械加工通常都要求较高的加工精度，对零件的定位精度自然要求较高，因此零件的自动输送采用一种专用的夹具——随行夹具来输送。随行夹具不仅可以对待加工的零件进行准确的定位，还可
焊接自动化设备方案编号：20090625-002 项目名称：货架托盘自动化组装焊接生产线 甲方名称：南京众飞金属轧制有限公司 乙方名称：广州励进新技术有限公司 联系地址：广州市花都区新华工业区大布路40号励进公司工厂广州励进新技术有限公司 2009年6月26日
一、设备能力 该设备能够满足托盘某种货盘托架的自动组装和焊接，该货盘托架尺寸见图纸，1200*1000，1000*1200。 设备生产能力为1000件/班（8小时）。 二、设备组成 设备由波板输送线、包边板输送线、自动组装工位、自动焊接工位、自动下料工位。 1.波板输送线: 该输送线简单采用可回转式皮带传动，设备光电元件自动检测，将工件进行自动排列（根据自动程序进行5列、6列）。该线具有自动纠错、尺寸超出偏差自动报警功能。 2.包边板输送线: 该输送线简单采用可回转式皮带传动，设备光电元件自动检测，将工件进行正确抓取，放入夹具中。该线具有自动纠错、尺寸超出偏差自动报警功能。 3.自动组装线: 将各组装件进行正确组装，在压入口进行导向，装入后导向退出，然后进行压入，保证装夹后的尺寸正确。 4.自动焊接工位: 焊接工位分为并行点焊工位和自行点焊工位两个工位，波板拼焊采用平行的五支焊枪进行点焊，包边板采用上下两对焊枪分别进行焊接，整台设备含9台焊接电源和9支焊枪。具有自动起弧、自动关弧、焊丝用完、焊丝断丝等自动诊断、自动报警功能。
5.自动下料工位: 下料位为双工位，采用龙门式平行运动机械手进行工件的抓取和堆放，具有计数、放满自动转换放料架，提示等功能。 三、设备运行 1.按启动按钮，把波板排好在波板输送线，把包边板排好在包边板输送线夹具 上。 2.波板输送线上的光电元件检测到5件(6件)波板，输送带转动把5件（6件） 送到第二工位。 3.第二工位的检测元件检测到5件（6件）波板，压入导向组件在压入口进行 （包边板装配）导向，装配气缸将包边板压入装配好，压入导向组件退出。 4.上下横缝焊枪起弧点焊，把两侧包边板与波板上下分别点焊好，同时5把（或 4把）纵缝焊枪把波板与波板点焊好。全部点焊好后焊枪复位。 5.输送带将全部点焊好的货架移至第三工位，检测元件检测到货架后，机械手 把货架提起，放至放料架，放满后自动转换放料架。 四．设备元件 1．机械部份： a.导向采用台湾品牌HINWIN的导轨。 b.驱动采用日本的信浓的伺服电机。 c.气动元件采用SMC的气缸，电磁阀等。 2. 电器部份： a. 采用我厂自主研发的控制系统，具有性能稳定，操作简单等特点。
一．背景 在汽车生产过程中，汽车车身的钣金冲压线是主要设备，生产效率和生产质量直接影响着汽车制造业的生产效率和生产质量。原始的人工冲压生产线，生产不稳定、效率低下、产品质量无法保证、人工成本升高等因素直接影响着汽车生产厂家的市场竞争力。很多汽车生产厂家认识到这方面的问题，如何改善避免上述问题？冲压自动化线技术是提高产品质量和生产效率的 主要措施。 冲压自动化生产线的实现，主要有机械手式和机器人式两种形式。其中，工业机器人作为可靠性强、灵活性高、安全性好，并且运行方便的一种新型的机械设备在冲压自动线上的运用，对汽车制造具有重要的作用，成为广大汽车生产厂家的首选。当前很多汽车车身生产厂家，正逐步进行冲压生产线的自动化升级改造。新上马的冲压生产线，也是直接升级为机器人自动化冲压生产线结构。客户的需要为我公司进行机器人自动化冲压生产线系统的集成设计和开发提供了良好的市场环境。 二．机器人自动化冲压生产线系统简介 （一）机器人自动化冲压生产线的机械系统组成： 1.拆垛分张系统。主要包括：上料台车、拆垛机器人、磁性皮带机、板料清 洗机、板料涂油机、视觉对中台。如下图示： 2.上下料运输系统。上下料机器人、端拾器、机器人底座等。如下图示： 3.线尾检验码垛系统。线尾皮带机、检验照明台等。如下图示： （二）机器人自动化冲压生产线的控制与安全系统组成： 1.自动化控制系统（控制台、控制柜、示教器、气路及真空系统）
2.生产信息显示用的LED显示屏 3.安全护栏和安全防护 （三）机器人自动化冲压生产线的工艺过程 机器人自动化冲压生产线运行循环方式为： ——垛料拆垛（机器人拆垛）——板料传输——板料清洗涂油——板料对中——上料机器人送料——（首台压机冲压）——下料机器人取料、送料——（根据工序数量循环）——（末端压机冲压）——线尾机器人取料、放料——皮带机输送——人工抽检码垛。 拆垛系统采用可循环式双垛料台，导轨布置平行于压力机，冲压板料用行车或叉车放置在非工作垛料台上，然后通过有效信号确认上料完毕，系统将在一台拆垛完成后自动转换垛料台，保证连续生产；在垛料车上配备磁力分张器，通过磁力将垛料自动拆垛成单张。在拆垛机器人上有双料检测以及双料处理装置以保证每次为单张送料。拆垛机器人将板料放置在长度可调的磁性传送带上，板料送至清洗机、涂油机，涂油机为可编程智能涂油系统，板料是否涂油及涂油位置可通过编程自行设定，板料涂油后，传送到对中台。 对中系统采用视觉智能对中，可方便地进行移动和固定，同时使用视觉对中系统，保证板料的重复定位快捷、准确与牢固；上料机器人根据每个零件的对中位置，改变运行轨迹，将板料准确地搬运到压力机内；对不同的冲压工件进行机器人的模拟示教，离线编程，以适应多种工件的共线生产；线尾输送采用皮带机，在生产线的末端放置皮带机，保证最后一台压力机的机器人直接将零件放置到皮带机上，达到出件效果。通过皮带机传送到检验台上，由人工对工件进行抽检码垛。 利用高效智能使机器人跟踪压机的运动，实现压机与机器人同步功能，可以最大化上下料与压机运动之间的重合度，达到平稳切换提高生产节拍的目的。
２０１６年１２月第４４卷第２３期 机床与液压 ＭＡＣＨＩＮＥＴＯＯＬ＆ＨＹＤＲＡＵＬＩＣＳ Ｄｅｃ畅２０１６Ｖｏｌ畅４４Ｎｏ畅２３ ＤＯＩ：１０．３９６９／ｊ畅ｉｓｓｎ畅１００１－３８８１畅２０１６畅２３畅０１０ 收稿日期：２０１５－０９－１７ 作者简介：陈志平（１９６４—），男，工程师，讲师，主要研究方向为机械制造自动化和数控设备维修。Ｅ－ｍａｉｌ：ｃｈｚｈｐ６４１２＠ １６３畅ｃｏｍ。 工业机器人自动焊接生产线的设计与调试 陈志平 （四川信息职业技术学院，四川广元６２８０４０） 摘要：工业机器人自动焊接生产线的设计合理与否关系到焊接工艺的满足程度。从机器人自动焊接生产线的设计要求出发，详细分析了生产线的控制流程、配置及布局、编程与调试等。并以ＦＯＸＢＯＴ、Ａ１２００机器人组成的自动焊接生产线 为例，进行刹车控制、原点校正等现场调试。自动焊接生产线的实践应用，提高了焊接作业效率和质量，具有推广价值。所述设计思路、方法及详细步骤为工业机器人自动焊接生产线的设计调试工作提供了参考依据。 关键词：工业机器人；自动焊接生产线；ＰＬＣ编程；电磁刹车；原点校正中图分类号：ＴＧ４０９ 文献标志码：Ａ 文章编号：１００１－３８８１（２０１６）２３－０４２－４ ＤｅｓｉｇｎａｎｄＤｅｂｕｇｇｉｎｇｏｆＩｎｄｕｓｔｒｉａｌＲｏｂｏｔＡｕｔｏｍａｔｉｃＷｅｌｄｉｎｇＰｒｏｄｕｃｔｉｏｎＬｉｎｅ ＣＨＥＮＺｈｉｐｉｎｇ （ＳｉｃｈｕａｎＶｏｃａｔｉｏｎａｌＣｏｌｌｅｇｅｏｆＩｎｆｏｒｍａｔｉｏｎＴｅｃｈｎｏｌｏｇｙ，ＧｕａｎｇｙｕａｎＳｉｃｈｕａｎ６２８０４０，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅｄｅｓｉｇｎｏｆａｕｔｏｍａｔｉｃｗｅｌｄｉｎｇｐｒｏｄｕｃｔｉｏｎｌｉｎｅｏｆｉｎｄｕｓｔｒｉａｌｒｏｂｏｔｉｓｒｅａｓｏｎａｂｌｅｏｒｎｏｔｒｅｌａｔｅｄｔｏｔｈｅｓａｔｉｓｆａｃｔｏｒｙｄｅｇｒｅｅｏｆｗｅｌｄｉｎｇｔｅｃｈｎｏｌｏｇｙ．Ｔｈｅｄｅｓｉｇｎｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｈｅｒｏｂｏｔａｕｔｏｍａｔｉｃｗｅｌｄｉｎｇｐｒｏｄｕｃｔｉｏｎｌｉｎｅｗｅｒｅｓｔａｒｔｅｄｆｒｏｍ．Ｄｅｔａｉｌｅｄａｎａｌｙｓｉｓｏｆｔｈｅｐｒｏｄｕｃｔｉｏｎｌｉｎｅｗａｓｃａｒｒｉｅｄｏｕｔｏｆｃｏｎｔｒｏｌｐｒｏｃｅｓｓ，ｃｏｎｆｉｇｕｒａｔｉｏｎａｎｄｌａｙｏｕｔ，ｐｒｏｇｒａｍｍｉｎｇａｎｄｄｅｂｕｇｇｉｎｇ，ａｎｄｅｔｃ．Ａｎｄｔｈｅａｕｔｏ－ｍａｔｉｃｗｅｌｄｉｎｇｐｒｏｄｕｃｔｉｏｎｌｉｎｅｃｏｍｐｏｓｅｄｏｆＦＯＸＢＯＴａｎｄＡ１２００ｒｏｂｏｔｗａｓａｓａｎｅｘａｍｐｌｅ，ｂｒａｋｅｃｏｎｔｒｏｌａｎｄｏｒｉｇｉｎａｌｐｏｉｎｔｒｅｖｉｓｉｏｎｗｅｒｅａｄｊｕｓｔｅｄｏｎｓｉｔｅ．Ｔｈｅａｐｐｌｉｃａｔｉｏｎｏｆａｕｔｏｍａｔｉｃｗｅｌｄｉｎｇｐｒｏｄｕｃｔｉｏｎｌｉｎｅｗａｓｄｏｎｅｔｏｉｍｐｒｏｖｅｔｈｅｅｆｆｉｃｉｅｎｃｙａｎｄｑｕａｌｉｔｙｏｆｗｅｌｄｉｎｇｏｐｅｒａ－ｔｉｏｎｗｉｔｈｖａｌｕｅｏｆｇｅｎｅｒａｌｉｚａｔｉｏｎ．Ｔｈｅｄｅｓｃｒｉｂｅｄｄｅｓｉｇｎｉｄｅａｓ，ｍｅｔｈｏｄｓａｎｄｄｅｔａｉｌｅｄｓｔｅｐｓｐｒｏｖｉｄｅａｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅｄｅｓｉｇｎａｎｄｄｅｂｕｇ－ｇｉｎｇｏｆａｕｔｏｍａｔｉｃｗｅｌｄｉｎｇｐｒｏｄｕｃｔｉｏｎｌｉｎｅｏｆｉｎｄｕｓｔｒｉａｌｒｏｂｏｔ． Ｋｅｙｗｏｒｄｓ：Ｉｎｄｕｓｔｒｉａｌｒｏｂｏｔｓ；Ａｕｔｏｍａｔｉｃｗｅｌｄｉｎｇｐｒｏｄｕｃｔｉｏｎｌｉｎｅ；ＰＬＣｐｒｏｇｒａｍｍｉｎｇ；Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｂｒａｋｅ；Ｏｒｉｇｉｎｏｆｃｏｒｒｅｃ－ｔｉｏｎ ０ 前言 机器人是一种能够进行编程并在自动控制下执行某些操作和移动作业任务的机械装置。自动焊接生产线需要机器人的重复定位精度达到±０畅０３ｍｍ、负载最大为１０ｋｇ、行程为１２００ｍｍ、６轴控制的工业机器人完成复杂的焊接作业如装配、搬运、焊接、打标、切割等，生产线要求功率高、速度快及轻化设计，机器人手腕各轴动作范围大；在小距离、高速动作中可迅速精准定位高精度、高刚性；应用于镭射电焊及弧焊制程；要求机器人本体质量易搬运、安装快速，良好的密封性及防尘效果，适合在粉尘多恶劣的环境中等。 采用ＰＬＣ的控制系统可以通过改编程序，在不改变硬件的条件下，便能改变生产工艺。特别是在汽车外壳的焊接作业决定汽车外观质量。 激光焊接是一种速度高、非接触、变形小的焊接方式，适合量大、连续在线加工。激光应用以穿透焊为主。大板拼接，满足汽车厂大型三维功能冲压件的 要求。１０００ｍｍ宽的冷轧钢板通过激光焊接，拼成２０００ｍｍ宽的钢板。由于人工成本不断升高，国内制造企业效仿国外发达国家，必然更多依赖工业机器人，机器人自动焊接生产线取代人工焊接必将成为主流。 １ 生产线的设计要求 （１）输入信号：用按钮和旋钮来仿真输入。（２）输出信号：用指示灯来模拟输出。（３）取方料点：按点位列表调好点位。（４）焊接点位：调５个点位（Ｐ３１－Ｐ３５），每个点位调用不同的焊接参数。（Ｐ３１调用１号参数，Ｐ３２调用３号参数，Ｐ３３调用８号参数，Ｐ３４调用１１号参数，Ｐ３５调用１５号参数）。 （５）ＰＡＣ程序：考虑互锁信号的安全设计、放料时预防迭料安全设计。 （６）焊接模拟：机器人运动到一个焊接位置后，发Ｌａｓｅｒ＿ｓｔａｒｔ信号给焊接机，焊接完后，焊接机会发一个Ｌａｓｅｒ＿ｅｎｄ信号给机器人，机器人收到该信号后 万方数据
1研究的目的及意义 1.1研究的目的及意义 机电一体化是将机械、电子与信息技术进行有机的结合，以实现工业产品和生产过程整体最优化的一种新技术。机电一体化是当今世界机械工业技术和产品发展的主要趋势，也是我国机械工业发展的必由之路。模块生产系统(Modular Production System) 设计训练，为我们学习掌握机电一体化技术提供了极好的训练平台。 我们的主要任务是剖析模块生产系统中各机械部分的工作原理及功能、机械结构和传动方式，绘制工作原理图、主要部件图及其装配图，并在此基础上加以改进。剖析模块生产系统的气压传动过程，熟悉气压传动的基本元件和回路，绘制各工作站气压传动回路工作原理图，在理论分析的基础上能正确的选择各组成元件。运用可编程序控制器编程软件，核对各站控制程序及控制端口，剖析原设计编程原理，论述控制过程。剖析模块生产系统的结构和控制程序，论述该设计的优缺点，提出新的设计方案。 我们通过对模块生产系统的实际参观、操作、测绘、制图、编程设计和运行工作，同时对该生产线进行适当改进，掌握模块生产系统各部分的功能、结构、工作原理和设计方法。模块生产系统的设计训练是综合性的系统工程设计，是机械、气压和电子技术各专业协同合作的结晶，也是培养我们团队精神的训练。 1.2自动化生产线系统概况 该自动化生产线是由独立的六个工作站相互连接而成。它们分别是上料检测站、搬运站、加工检测站、安装站、安装搬运站和分类站。这六个站连接成生产线后可完成工件类别的检测、加工、搬运、安装和分类。 上料检测站：回转上料台将工件依次送到检测工位——提升装置将工件提升并检测工件颜色； 搬运站：将工件从上站搬运至下一站； 加工站：用回转台将工件在四个工位间转换——钻孔单元打孔——检测单元检测正、次品； 安装站：选择要安装工件的料仓——将工件从料仓中推出——将工件安装到位； 安装搬运站： 正品：将上站正品工件拿起放入安装工位——将安装好工件拿起放下站；
控制系统综合课程 设计报告 姓名: 学号： 学院(系):计算机 专业:自动化 指导教师: 2013 年 6 月
自动化生产线检测系统设计 1 概述 自动化生产线是能实现产品生产过程自动化的一种机器体系，通过采用一套能自动进行加工、检测、装卸、运输的机器设备,组成高度连续的、完全自动化的生产线，来实现产品的生产，从而提高工作效率。降低生产成本、提高加工质量、快速更换产品，是机械制造业竞争和发展的基础，也是机械制造业技术水平的标志，它的发展趋势是提高可调性，扩大工艺范围，提高加工精度和自动化程度，同计算机结合实现整体自动化车间与自动化工厂。 自动生产线是在流水线的基础上逐渐发展起来的，它不仅要求线体上各种机械加工装置能自动地完成预定的各道工序，达到相应的工艺要求，生产出合格的产品，为了能够实现这个目标，可以采用自动输送和其他一些辅助装置，根据工艺顺序把不同的机械加工装置组成一个整体，各个部件之间的动作是通过气压系统和电气制动系统组合起来的，使它能够实现规定的程序而进行自动工作，这种自动工作的机械装置系统被我们称为自动生产线。 现在科学技术日新月异，在工业生产中自动化生产技术也使用得非常的普遍了，并且在电子和机械制造等领域已经研究并生产出许多各种类型的自动生产线，正是因为这些自动生产线的飞速发展和广泛使用，提高了我们的生产效率及产品的质量、改善了工作的条件、降低了能源的损耗、节约了材料等等，在各方各面都获得了显著的效果。 自动生产线能构成一个完整的系统，是由于它是综合了传感技术、驱动技术、机械技术、接口技术、计算机技术等技术，自动生产线在各国有着各种生产的需要，有效的综合及组织，来优化整体的设备，自动生产线虽然是源于传统的流水生产线，但它的功效是远远优于传统流水生产线，并且还有着多种显著的区别，其主要的特点是自动生产线有非常高的自动化控制，还有传统流水生产线所没有的精密的生产节奏，它是一个统一的自动控制系统，其工作要按照规定的工序顺序来完成。 在各个不同的应用领域,不同种类的自动线的结构不同，大小也不同，功能
LINE DESCRIPTION 生产线设备描述 Position 1 设备一 PLASMA CUTTING TABLE 12,000 x 2,500 x 40 mm（等离子切割台） To cut with plasma technology the steel blank producing trapezium sheet, triangle reinforcement, base plate, etc... It has the following specifications: (采用等离子技术切割钢坯，制作梯形板、三角加强筋板、底板等…它具有以下规格：) - Material thickness: Up to 40 mm（材料厚度：最大40毫米） - Maximum blank width: 2,530 mm（最大钢板宽度：2530毫米） - Maximum blank length: 12,050 mm（最大钢板长度：12050毫米） - Total slide length: 13,000 mm（全台长度：13000毫米） - Filter number: 2（过滤器数量：2个） - Cutting technology: Plasma（切割技术：等离子） It includes the following equipment:（包含下列设备：） - No.1 (one) Independent portal bridge（一个独立龙门桥架） - No.1 (one) Bevel plasma equipment（一个斜面等离子设备） - No.1 (one) Master bevel cut mechanical equipment plasma torch group (HYPERTHERM HPR-260)（一个主斜面切割机械等离子火炬组：海宝HPR-260）- No.12 (twelve) Suction filters(12个抽风过滤器) - No. 2 (two) Exhaust filter auto cleaning（2个排气过滤器自动清洗装置） - No.1 (one) Air dryer in alumina（1个氧化铝空气干燥器） - No.1 (one) CNC control (ESA-GV mod. KVARA 500)（1个计算机数字控制器（ESA-GV MOD. KVARA 500）） - CAD /CAM ALMA (CAD/CAM ) - Electrical panels & control panels(电气面板和控制面板) Picture no. 1图片一 Position 2 设备二 FLATTENING AND CUT TO LENGTH LINE 1500 x 8 L=14 (The machine starts from coil and inline, completely in automatic without any manipulation, produce trapezium sheet well flattened without mechanical internal stress).（扁平化及切成一定长度的线1500×8为L =14 （本机开始从线圈和内联，在自动完全没有任何操作，产生梯形表扁平化，内部无机械应力）。） To prepare the flat sheet rectangular shape and trapezium shape for making poles, on the same line. It has the following specifications:（在同一生产线上准备长方形和梯形平板作为极点。具备以下规格：）
自动化生产线安装与调试 第一篇项目开篇：典型自动化生产线介绍 自动化生产线安装与调试竞赛主要内容：自动线的装配和自动线的运行与调试。 本次自动线安装与调试大赛融合了机械工程与电子工程的核心技术，主要包括：机械机构及气动部件安装；控制线路布线、气动电磁阀及气管安装；PLC 应用与编程；变频器控制技术应用；运动控制技术应用；机电安装、连接、故障诊断与调试等。 项目1：了解自动线及其应用 图1-3所示是应用于正泰电器股份有限公司的塑壳式断路器自动生产线，包括自动上料、自动铆接、5次通电检查、瞬时特性检查、延时特性检查、自动打标等工序，采用可编程控制器控制，每个单元都有独立的控制、声光报警等功能，采用网络技术将生产线构成一个完善的网络系统。 图1-4所示是某汽车配件厂的制动器自动化装配线，该生产线考虑到设备性能、生产节拍、总体布局、物流传输等因素，采用标准化、模块化设计，选用各种机械手及可编程自动化装置，实现零件的自动供料、自动装配、自动检测、自动打标、自动包装等装配过程自动化，采用网络通信监控、数据管理实现控制与管理。 图1-5所示是某饮料厂的自动灌装线，主要完成上料、灌装、封口、检测、打标、包装、码垛等几个生产过程，实现集约化大规模生产的要求。 1、什么是自动线 自动线是在流水线的基础上逐渐发展起来的。它不仅要求线体上各种机械加工装置能自动地完成预定的各道工序及工艺过程，使产品成为合格的制品，而且要求在装卸工件、定位夹紧、工件在工序间的输送、工件的分拣甚至包装等都能自动地
进行。使其按照规定的程序自动地进行工作。人们把这种自动工作的机械电气一体化装置系统称为自动生产线（简称自动线）。 自动线的任务就是为了实现自动生产，怎样才能达到这一要求呢？ 自动线综合应用机械技术、控制技术、传感技术、驱动技术、网络技术等，通过一些辅助装置按工艺将各种机械加工装置连成一体，并控制夜、气压系统和电气控制系统将各个部分动作联系起来，完成预定的生产加工任务。 2、自动线的发展 首先，是可编程控制器的出现。 其二，是机械手、机器人技术的飞速发展。 其三，是传感技术的形成。 其四，就是液压和气压传动技术。 第五，就是网络技术的飞跃，无论是现场总线还是工业以太网络，使得自动线的各个控制单元构成一个协调运转的整体。 任务二：认识YL-335A 型自动线 1、 YL-335A 型的基本结构认知 亚龙YL-335A 型自动线实训考核装备由安装在铝合金导轨式实训台上的供料单元、加工单元、装配单元、输送单元和分拣单元这5个单元组成。各工作站均设置一台ＰＬＣ承担起控制任务，各ＰＬＣ之间通过RS-485串行通讯实现互连，构成分布式的控制系统。 YL-335A 自动线的工作目标是：将供料单元料仓内德工件送往加工单元的物料台，完成加工操作后，把加工的工件送往装配单元的物料台，然后把装配单元料仓内的白色和黑色
附件2. 自动化生产线实训系统 设备参数要求： 一、设备结构要求 设备整体结构要求采用开放式和拆装式，具有明显的动手拆装实训功能，可以拆装到各零部件及每颗螺丝，能很好的服务于项目实训教学；能根据不同的任务进行更换组合模块，具有很强的可重组性，使教学或竞赛时可方便的选择需要的模块。设备控制要求具有机械、电气、气动、传感器、交流电机变频调速、步进电机驱动控制、伺服电机驱动控制、PLC控制及工业通信网络等多种技术，能开展任务驱动项目教目的。 二、设备系统组成 1.上料站 主要由井式工件库、推料气缸、物料台、光电传感器、磁性开关、电磁阀、支架、机械零部件构成。工作过程描述：系统启动后，推料气缸推出，把工件库中底层的工件推至物料台上。工件到位传感器检测到工件到位后，推料气缸缩回。搬运机械手伸出并抓取该工件，并将其运送至切削加工站。 2.加工站（切削中心） 主要由物料台、物料夹紧装置、龙门式三维运动装置、主轴电机、刀具以及相应的传感器、磁性开关、电磁阀、步进电机及驱动器、主轴电机、滚珠丝杆副、支架、机械零部件构成。工作过程描述：该站主要完成对工件的切削加工。当搬运站机械手把工件运送到该站物料台上，且光电传感器检测到工件后，机械手指夹紧工件，运动装置丝杆开始动作，主轴电机启动，切削加工完成后，主轴电机停止，运动装置丝杆带动主轴回零点，物料台重新伸出，到位后，机械手指松开，由搬运站机械手伸出并夹紧工件，将其运送至装配站。 3.装配站（四工位） 主要由井式供料单元、四工位旋转工作台、平面轴承、冲压装配单元、光电传感器、电感传感器、磁性开关、电磁阀、交流伺服电机及驱动器、支架、机械零部件构成。工作过程描述：该站主要完成大小工件的紧合装配过程。当搬运站气动机械手把工件运送到装配站旋转工作台上后，旋转工作台顺时针旋转，将工件旋转到井式供料单元下方，井式供料单元顶料气缸伸出顶住倒数第二个工件；挡料气缸缩回，工件库中底层的工件落到待装配工件上，挡料气缸伸出到位，顶料气缸缩回物料落到工件库底层，同时旋转工作台顺时针旋转，将工件旋转到冲压装配单元下方，冲压气缸下压，完成工件紧合装配后，气缸回到原位，旋转工作台顺时针旋转到待搬运位置后，搬运站气动机械手伸出并抓取该工件，并将其运送往物料分拣站。 4.分拣站 主要由传送带、变频器、三相交流减速电机、旋转气缸、磁性开关、电磁阀、调压过滤器、光电传感器、光纤传感器、对射传感器、计数器、支架、机械零部件构成。工作过程描述：该站主要完成对上站传送至本站的装配完毕的工件进行分拣。系统入料口带有光电传感器，能够检测到有工件，变频器启动并带动传送带运动，将工件送入分拣区，通过旋转气缸将白色工件推入1号料槽、黑色工件导入2号料槽，当对射传感器检测到有物料入槽、传输皮带停止工作，等待下一个工件，同时计数器记录工件入库个数。 5.搬运站 主要由直线电机驱动器、直线导轨、四自由度搬运机械手、定位开关、行程开关、支架、机械零部件构成。工作过程描述：该站主要完成向各个工作站输送工件。系统复位先回原点，当到达原点位置后，系统启动，井式供料站送料到物料台后，光电传感器检测到有工件时，搬运机械手伸出将工件搬运到切削加工站物料台上，等加工站加工完毕后，再将工件送到三工位装配站完成两种不同工件装配，最后将两种工件成品送到分拣站分拣入库。 ※6．DP总线控制与监控站 配置触摸屏：10.4英寸，真彩2M内存，640*480像素，该站可通过总线接口与6站PLC中EM277的接口连接通信、数据采集及控制等功能。该监控站必须能够完成以下仿真实训和管理平台功能（投标时需携带软件备查）：（1） PLC智能3D虚拟仿真平台： 可对至少4种主流品牌的中小型PLC联机进行3D虚拟仿真，能够在电脑屏幕上构建了3D虚拟环境，全面展现各种整体工艺流程。利用采集卡采集PLC的输入输出信号，从而控制软件中的3D模型的动作，使得虚拟仿真技术实时展现
工业机器人自动焊接生产线及调试分析 发表时间：2019-06-05T08:58:11.513Z 来源：《电力设备》2019年第3期作者：翟科[导读] 摘要：工业机器人自动焊接生产线及调试是现代化工业发展的关键，分别从以下几个方面对此详细分析，目的在于更好的提高工业机器人自动焊接生产线运行效率，实现工业现代化发展。（北京交通大学海滨学院河北沧州 061100）摘要：工业机器人自动焊接生产线及调试是现代化工业发展的关键，分别从以下几个方面对此详细分析，目的在于更好的提高工业机器人自动焊接生产线运行效率，实现工业现代化发展。关键词：自动焊接 PLC编程仿真输入激光焊接工业机器人自动焊接生产线的形成，为工业生产提供更多便利，减少生产压力。那么工业机器人自动焊接生产线的贯彻落实，必须确保焊接工艺符合生产标准。安川MOTOMAN系列机器人涉及到弧焊、切割、喷漆、教学等，在汽车、烟草、陶瓷、矿山机械等行业广泛应用。工业机器人自动焊接生产线主要应用PLC可编程控制器进行控制，该编程控制器具有抗干扰、编程简单、运行可靠等优势。结合机器人自动焊接生产线，全面、详细分析生产线，控制好流程与布局，确保编程、调试科学。 1.工业机器人自动焊接生产线及调试发展现状科学技术发展迅速，工业机器人的产生，为焊接生产线提供了很多便利。机器人本身需要以编程形式实现自动控制，并且执行工业生产中移动作业以及机械操作等任务，总体来讲机器人属于高科技机械装置。以工业机器人打造自动焊接生产线，对机器人要求十分严格，尤其是重复定位精度必须在±0.03mm范围之内，要求机器人行程1200mm，能够完成复杂的焊接工作。工业机器人自动焊接生产线对功率、速度等也具有严格要求。自动焊接生产线实现了小距离、高度动作，具备高精度、高刚性等优势【1】。当前工业现代化改革正在进行，其中工业机器人自动焊接生产线操作成为主要发展趋势。PLC可编程控制器，利用程序改编的方式，调整工业机器人生产工艺，自动焊接中更加注重质量与形态。工业机器人自动焊接生产线中包括激光焊接技术，这种技术能够保持生产零件规范，并且操作速度极快，可以实现连续在线加工。工业机器人自动焊接生产线已经成为当前工业生产发展主流。 2.工业机器人自动焊接生产线设计工业机器人自动焊接生产线设计，主要包括以下几个步骤：首先输入信号，找到输入按钮以及旋钮，操作仿真输入。及时输出信号，运用指示灯进行生产线信号模拟并且输出。其次根据生产线点位列表及时调整位置，已达到焊接点位确定的目的。具体操作，第一是调整5个点位，保证点位调整焊接参数不能相同。1号参数为P31调用，3号参数为P32调用，8号参数为P33调用，11号参数为P34调用，15号参数为P35调用。最后需要从安全角度出发，设计互锁信号方案，自动焊接生产线放料阶段的防跌料设计【2】。确定焊接模型，当工业机器人到达明确的焊接位置，会给现场焊接机发出Laser_start信号。焊接机接收到信号进行焊接工作，焊接结束给机器人发送Laser_end信号。工业机器人接收到信号之后，转移到其他焊接位置准备焊接。 3.自动焊接生产线设计 自动焊接生产线设计，首先设计控制流程，其次设置生产线相关配置以及布局，最后是准确定义PLC控制信号。 3.1控制流程设计分析 控制流程设计分析是自动焊接生产线关键步骤，要求操作人员准备好设备，将焊接需要使用的材料放置到上料台上，当然还包括焊接治具。工业机器人会根据上料台上的材料感应信号，及时到位置取材料。机器人取完焊接材料之后，需要发出连接信号，与另外的机器人进行信号互锁，确定信号之后及时移动到焊接位置，调节焊接参数，确定焊接参数及时传输给焊接机，帮助焊接机完成产品焊接准备。进入到焊接工作，注意焊接质量控制。焊接工作结束，机器人之间进行互锁信号，及时将焊接治具移动到下料台，放置在安全点位置【3】。循环操作控制流程，实现工业自动化焊接。具体机器人自动焊接生产线控制流程如下：开始操作→确保机器人位于P（O）点，初始化（I/O）→等待上料台上料→确认上料台有料→取料并按轨迹运行到P（150）点，并等待互锁信号→开始焊接→焊接完成→下料台有料→机器人等待放料→放料→返回点R→重新执行程序。 3.2生产线布局 生产线科学配置与系统布局，首先是激光焊接机的配置。以高能量激光脉冲为中心，提供科学光纤模式，传输焊接介质，实现微小区域局部加热，改变材料状态，将焊接材料在特定熔池中熔化。激光焊接机本身具备快速、精密、定位准确等特点，缩小焊点宽度，同时实现点焊与缝焊，保证焊接外观平整的同时，缩小热量影响区，为自动焊接生产线提供更多发展优势。其次是机器人选择，安川MOTOMAN 机器人针对焊接治具放置以及搬运等进行精准定位，以信号互锁定位焊接位置，完成焊接工作。了解工业机器人是生产线布局的重要条件。最后是电磁铁的配置与布局。电磁铁如果通电，其中的磁铁磁性会消失，这属于消磁。当然如果电磁铁不通电，磁铁始终保持磁性，处于带磁状态。一般自动焊接生产线运行中，电磁铁不能始终处于通电状态，对电磁铁的磁性会产生很大影响，磁性逐渐下降，甚至还会直接烧坏电磁铁。图1为自动焊接生产线布局图。 图1-自动焊接生产线布局图
汽车车身自动化焊接生产线 1．前言 A3车型是奇瑞公司的战略转型车型，为打造五星安全品质，对该车型提出更加苛刻的质量要求。焊装车身的制造水平提高依赖于先进的焊接设备，公司引进柯马公司的自动化生产线，完成车身下部和车身总成的焊接任务，以符合更高的焊接质量要求。 第一部分 A3自动化生产线设计纲领 第二部分电气控制系统 第三部分点焊机器人系统 第四部分其他系统 4.1滚床系统 4.2OPENGATE 4.3机械化输送悬链和BUFFER 4.4车型识别和生产管理系统 4.5激光检测系统 4.6安全系统 第一部分A3自动化生产线设计纲领 主要负责A3三厢和A3两厢两种车型白车身总成的生产，下部线和主焊线是混线自动化生产线，年产能约为20万辆。 车身下部线完成发动机仓、前地板、后地板等总成零件的拼装焊接工作，适应车身下部高强度的焊接要求。主要由27台机器人完成焊接工作、零件抓取，整条线还包括自动化输送悬链，零件缓存器。 主焊线主要是完成车身下部、侧围、顶盖、包裹架等总成的拼装焊接工作。由滚床、OPENGATE、和31台机器人组成。 主焊线OP130工位为在线激光检测系统，由4台机器人带动激光检测系统，对车身尺寸关键点进行在线检测。 第二部分电气控制系统 A3自动化生产线共有两个部分组成,分为车身下部线和主焊线,有5条空中输送线,工艺流程为发动机仓、前地板、后地板分别由3条输送线输送至车身下部线，车身下部经空中输送至主焊线，然后通过空中输送线输送至调整线。 整条生产线有车型识别系统一套，辊床一套、涂胶设备8套、COMAU机器人62台，采用SICK的安全保护设备，采用带有安全集成功能的CPU 416F-2的西门子PLC。控制部分的采用工业以太网和PROFIBUS（现场总线）连接，见图控制部分示意图。
毕业设计（论文）题目: 基于PLC的自动化零件装配线系统设计
柳州职业技术学院毕业设计（论文） 任务书 机电工程系（部）电气自动化技术专业 3 班学生XXXX学号XXXXXXXX 一、毕业设计（论文）题目：基于PLC的自动化零件装配线系统设计 二、毕业设计（论文）工作规定进行的日期：2012年7月10 日起至2012年11 月15日止 三、毕业设计（论文）进行地点：XXXXX 四、任务书的内容： 目的：毕业设计是高职高专全程教学中必修的关键教学环节，是实现教学科研与工程实践相结合的重要途径，是培养学生综合运用所学专业知识和技能去分析和解决本专业范围内的一般工程技术问题的能力之重要手段。建立正确的设计思想，掌握工程技术设计的一般程序，是学生毕业前应具备的基本技能。 自动化生产线是产品生产过程所经过的路线，即从原料进入生产现场开始，经过加工、运送、装配、检验等一系列生产按照规定的程序自动进行所构成的路线。狭义的生产线是按对象原则组织起来的，完成产品工艺过程的一种生产组织形式，即按产品专业化原则，配备生产某种产品（零、部件）所需要的各种设备和各工种的工人，负责完成某种产品（零、部件）的全部制造工作，对相同的劳动对象进行不同工艺的加工。自动化生产线综合应用机械技术、控制技术、传感技术、驱动技术、网络技术、人机接口技术等知识。 通过毕业设计,使学生在掌握自动化生产线技术的基础上,还能培养学生创新精神和实践能力，并且在这个过程中还能锻炼我们调查研究、阅读收集文献资料、撰写设计说明书或者论文报告的能力、思维能力、文字表达能力等。使学生能较快适应未来的工作岗位,具有较强的应用所学专业知识和技能,解决工程实际问题的能力。 任务：1、方案设计： 完成一个工件的拆卸、分拣工作，模拟一个生产流水线的生产过程。首先由供料站提供原料，运输站将其送至加工站加工，然后送至装配站进行安装，最后由分拣站进行分拣。设计以送料、加工、装配、输送、分拣等工作单元作为自动生产线的整体设计，构成一个典型的自动生产线的机械平台 2、技术设计： 以PLC编程控制技术、变频器控制技术、气动机械控制技术、传感器技术和伺服电机控制技术等，设计出包括供料单元、分拣单元、输送单元、加工单元及装配单元在内的五个单元的程序，各单元为一个工作站，每个工作站均设置一台PLC承担其控制任务，各PLC之间通过RS-485串行通信线实现互连，构成分布式的控制系统。 3、图纸设计： 按照设计要求,绘制出基于PLC-200自动化装配线的梯形图
全自动钢筋桁架焊接成型设备 TSD 7-30B型桁架焊接生产线此套设备是EVG公司（Entwicklungs-und Verwertungs-Gesellschaft m.b.H）结合国实际生产需要而进行研制、生产的全自动钢筋桁架焊接成型设备。 随着技术的不断发展和钢筋桁架全球化发展趋势。钢筋桁架焊接主机设有Windows XP操作屏，通过屏幕可以观看设备工作状态，并可方便得调节设备运作参数和焊接参数。 全线主要工作部分采用液压传动方式，动作可靠，精度高。 焊接时不易产生火花且噪声小。 操作方便，维修简单。
该设备布置合理，外形美观。 全自动钢筋桁架焊接成型设备主要组成部分如下： 1、放线机（WIRE PAY-OFF SGV 3000-5） 放线机：主要由放线站，钢筋监测系统，偏转辊及钢筋引导架所组成。 该套放线机由我司自行加工，制作，组装。现已投入生产，正常使用。每台放线机分别设有制动抱闸装置，抱闸信号分别于钢筋拉出机送丝装置一一对应，实现自动放线。当生产线自动运行时，抱闸一直起作用，而当生产线停止时抱闸关闭防止放料盘自动滑行。 放线机出口并设有无料报警装置，每卷钢筋放完后无料报警装置检测到钢筋端头，焊接主机操作屏报警（放线盘无钢筋）自动停机。 2、钢筋拉出机 (WIRE PULL-OFF MACHINE TL 5/RV) 钢筋拉出机：主要由3相齿轮电机（拉动上、下弦钢筋前进），3相齿轮电机（拉动腹杆钢筋前进），停止钢筋切割装置，地线接触器，蓄线环的引导杆，引导口，钢筋前进装置，第二钢筋前进装置（较大
直径钢筋配用），压辊，压辊气缸所组成。 钢筋拉出机的唯一目的就是把钢筋从放线机中拉出来，同事形成圆环形蓄能器，送给焊接机的矫直机。上弦钢筋和下弦钢筋分别配备两台拉线单元，两台脚踏开关。腹杆钢筋配备一台拉线单元。焊接机开动时，钢筋环就会自动形成，顶端安装控制钢筋环尺寸的接触器，当此接触器触及钢筋时，送丝装置自动停止。 3、钢筋桁架焊接主机（TRUSS GIRDER WELDER TSD 7-30） 钢筋桁架焊接机：主要由校直器和扭曲装置，桁架钢筋弯曲单元，桁架推进装置，焊接总成，剪切装置几部分所组成。
全自动钢筋桁架焊接成型设备 TSD7-30B型桁架焊接生产线此套设备是EVG公司（Entwicklungs-undVerwertungs-Gesellschaftm.b.H）结合国内实际生产需要而进行研制、生产的全自动钢筋桁架焊接成型设备。 随着技术的不断发展和钢筋桁架全球化发展趋势。钢筋桁架焊接主机设有WindowsXP操作屏，通过屏幕可以观看设备工作状态，并可方便得调节设备运作参数和焊接参数。 全线主要工作部分采用液压传动方式，动作可靠，精度高。 焊接时不易产生火花且噪声小。 操作方便，维修简单。 该设备布置合理，外形美观。 全自动钢筋桁架焊接成型设备主要组成部分如下： 1、放线机（WIREPAY-OFFSGV3000-5） 放线机：主要由放线站，钢筋监测系统，偏转辊及钢筋引导架所组成。 该套放线机由我司自行加工，制作，组装。现已投入生产，正常使用。每台放线机分别设有制动抱闸装置，抱闸信号分别于钢筋拉出机送丝装置一一对应，实现自动放线。当生产线自动运行时，抱闸一直起作用，而当生产线停止时抱闸关闭防止放料盘自动滑行。 放线机出口并设有无料报警装置，每卷钢筋放完后无料报警装置检测到钢筋端头，焊接主机操作屏报警（放线盘无钢筋）自动停机。 2、钢筋拉出机(WIREPULL-OFFMACHINETL5/RV) 钢筋拉出机：主要由3相齿轮电机（拉动上、下弦钢筋前进），3相齿轮电机（拉动腹杆钢筋前进），停止钢筋切割装置，地线接触器，蓄线环的引导杆，引导口，钢筋前进装置，第二钢筋前进装置（较大直径钢筋配用），压辊，压辊气缸所组成。 钢筋拉出机的唯一目的就是把钢筋从放线机中拉出来，同事形成圆环形蓄能器，送给焊接机的矫直机。上弦钢筋和下弦钢筋分别配备两台拉线单元，两台脚踏开关。腹杆钢筋配备一台拉线单元。焊接机开动时，钢筋环就会自动形成，顶端安装控制钢筋环尺寸的接触器，当此接触器触及钢筋时，送丝装置自动停止。 3、钢筋桁架焊接主机（TRUSSGIRDERWELDERTSD7-30） 钢筋桁架焊接机：主要由校直器和扭曲装置，桁架钢筋弯曲单元，桁架推进装置，焊接总成，剪切装置几部分所组成。 两个矫直块安装在两个相互垂直的平面上，在EVG的机器上使用了多种矫直块，它们的辊直径规格及轧辊的数量各不相同，对于不同直径的钢筋，有相应的模板可用。
