砂浆锚杆注浆施工工艺
一、编制目的
明确砂浆锚杆施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范砂浆锚杆注浆的施工。
二、适用范围
适用于广昆铁路三标所有隧道的砂浆锚杆的施工。
四、施工工艺及方法
（一）、砂浆锚杆施工工艺框图
图1 砂浆锚杆施工工艺框图
（二）施工方法
本标段隧道边墙位置采用全长粘接性砂浆锚杆。其砂浆锚杆施工工艺为：钻孔：锚杆钻孔前应根据设计要求定出孔位、作出标记，孔距允许误差为±150mm。施工时采用锚杆台车或风枪钻孔。孔深偏差不大于50mm，采用“先注浆后安装锚杆”的程序施工，钻头直径应大于锚杆直径15mm。
系统锚杆在围岩开挖和初喷混凝土后打设，钻孔时确保孔口岩面整平，使岩面与钻孔方向垂直，局部随机锚杆的孔轴方向应与可能滑动面的倾向方向相反，其与滑动面的交角应大于70°，间距根据不同的围岩类别为0.8～1.5m，梅花形布置。
锚杆锚固：锚杆埋设前，对锚孔进行检查，孔位、孔深、沿直度、孔径、方向必须合格。同时应用高压风、水清孔，使孔干净无积水残碴。此外要检
查锚杆钢材、直径、长度应符合设计要求，锚杆端头应加工螺纹长度不小于
10cm。锚杆埋设采取先注浆后插杆施工，砂浆强度≥20MPa，配比试验选定，用羊角气泵胶管从孔底倒插式注浆，浆满后快速插入锚杆到埋设长度，然后用半干硬砂浆封实孔口，用楔子固定锚杆，并安设垫板，上好螺帽。锚杆埋设后24h以内不许碰撞，不许悬挂重物，锚杆砂浆参膨胀及早强剂，以提高其早期强度，埋设24h后，拧紧螺母，使垫板紧贴岩石。
五、质量验收标准
主控项目
1、锚杆所使用的钢筋原材料进场检验必须符合《铁路隧道工程施工
质量验收标准》（TB10417-2003）的规定。
2、半成品、成品锚杆的类型、规格、性能等应符合设计要求和国家现行有关技术标准的规定。
检查数量：按进场的每批次随机抽样3%进行检验。
检验方法：检查产品合格证、出厂检验报告并进行试验。
3、锚杆安装的数量应符合设计要求。
检验数量：全部检查。
检验方法：施工现场计数检查。
4、砂浆的强度等级、配合比应符合设计要求。
检查数量：每一作业段检查一次。
检验方法：进行配合比设计，做砂浆强度试验。
5、锚杆孔内灌注砂浆应饱满密实。
检验数量：全验。
检验方法：查施工记录，观察或采用超声波锚杆检查仪检查。
6、自钻式锚杆安装前，锚杆体中孔和钻头的水孔应畅通，无异物堵塞。
检验数量：全部检查。
检验方法：观察。
7、锚杆安装允许偏差应符合下列规定：
锚杆孔的孔径应符合设计要求。
锚杆孔的深度应大于锚杆长度的10cm。
锚杆孔距允许偏差为±15cm 。
锚杆插入长度不得小于设计长度的95%，且应位于孔的中心。
检验数量：全部检查。
检验方法：现场尺量。
一般项目
1、锚杆孔的方向应符合设计要求，锚杆垫板应与基面密贴。
检验数量：全部检查。
检验方法：观察。
2、锚杆应平直、无损伤，表面无裂纹、油污、颗粒状或片状锈蚀。
检验数量：全部检查。
检验方法：观察。
六、质量纠正和预防措施
1、注浆前先检查孔位、孔深是否符合要求，并将钻杆垫板与钻杆端头焊连，用高压风将孔内积水及岩碴吹净。并将注浆管插入至距孔底5～10cm，随水泥砂浆的注入缓慢匀速拔出，灌浆压力不得大于0.4Mpa，然后将锚杆插入孔内。
2、按砂浆配合比（质量比）配制砂浆浆液，一般为：水泥：砂：水宜为1：（1～1.5）：（0.45～0.5）。砂浆要随拌随用。
3、注浆后应及时插入锚杆杆体，注浆必须饱满，不满时应及时补注。
4、杆体插入孔内长度不能小于设计规定的95％。锚杆安装后，不得随意敲击。
5、安装垫板和紧固螺帽要在水泥浆体的强度达到10Mpa后进行，垫板应与喷层面紧贴。
6、按设计规定的材料要求购买中空锚杆成品，使用前确定其部件完整、外观合格才能施工；锚杆沿洞径布置，且尽量垂直岩层层面；
7、注浆时应连续施工，避免注浆机具堵塞；
8、注浆后通过锚垫板和螺母固定钢筋网，或与杆体焊接相连；
9、作为钢支承锁脚锚杆时，锚杆斜向下打入，且锚杆与钢支承焊接相连。
一、普通砂浆锚杆及锚筋桩施工工艺流程 普通砂浆锚杆及锚筋桩的施工一般有先注浆后插锚杆和先插杆后注浆两种施工方法，施工中，根据锚杆的形式选用，锚筋桩一般采用先插杆后注将的施工方法。 1、先注浆后插锚杆施工工艺流程 2、先插锚杆后注浆施工工艺流程 二、普通砂浆锚杆及锚筋桩施工主要工序作业措施 1、普通砂浆锚杆施工 在锚杆施工前，应进行锚杆的现场试验，主要进行以下锚杆试验工作： （1）通过室内试验筛选2～3组满足设计要求的砂浆配合比并编写试验大纲报批进行生产性试验。 （2）注浆密实度试验：选取与现场锚杆的直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的水泥浆或水泥砂浆，并按现场施工相同的注浆工艺进行注浆，养护７天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验。试验计划报送监理人审批，并按批准的计划进行试验，试验过程中监理人旁站。试验段注浆密实度不小于90%，
否则需进一步完善试验工艺，然后再进行试验，直至达到90%或以上的注浆密实度为止。实际施工严格按监理人批准的该注浆工艺进行。 完成锚杆现场试验后，才能进行锚杆的正常施工，主要工序如下： （1）造孔 普通砂浆锚杆的钻孔孔径应大于锚杆直径。当采用“先注浆后安锚杆”的程序，钻孔直径应大于锚杆直径15mm以上。当采用“先安锚杆后注浆”的程序时，上仰孔钻孔直径应大于锚杆直径25mm以上；对下倾孔，灌浆管需插至底部，锚杆钻孔直径应大于锚杆直径40mm以上。 a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于100mm。岩锚梁部位锚杆要求上下孔位偏差不大于±30mm，左右孔位偏差不大于±100mm。 。?。锚孔深度必须达到设计要求，孔深偏差值不大于50mm。岩锚梁部位锚杆钻孔倾角不应大于2?，钻孔方位偏差不应大于5?b、锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部随机加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45 c、钻孔结束后，对锚杆孔的钻孔规格（孔径、深度和倾斜度）进行抽查并作好记录，不合格的锚杆必须进行补充设置。 d、钻孔完成后用风、水联合清洗，将孔内松散岩粉粒和积水清除干净；如果不需要立即插入锚杆，孔口应加盖或堵塞予以适当保护，在锚杆安装前应对钻孔进行检查以确定是否需要重新清洗。 （2）锚杆的安装及注浆 采用“先注浆后插锚杆”时： a、先注浆的锚杆，应在钻孔内注满浆后立即插杆；锚杆插送方向要与孔向一致，插送过程中要适当旋转（人工扭送或管钳扭转）； b、锚杆插送速度要缓、均，有“弹压感”时要作旋转再插送，尽量避免敲击安插。 采用“先安锚杆后注浆”时： a、后注浆的锚杆，应在锚杆安装后立即进行注浆； b、对于上仰的孔应有延伸到孔底的排气管，并从孔口灌注水泥浆直到排气管返浆为止； c、对于下倾的孔，注浆锚杆注浆管一定要插至孔底，然后回抽3～5㎝，送浆后拨浆管必须借浆压，缓缓退出，直至孔口溢出（管亦刚好自动退出）。 d、封闭灌注的锚杆，孔内管路要通畅，孔口堵塞要牢靠。并从注浆管注浆直到孔口冒浆为止。 e、灌浆过程中，若发现有浆液从岩石锚杆附近流出应堵填，以免继续流浆。 f、浆液一经拌和应尽快使用，拌和后超过1h的浆液应予以废弃。 无论因任何原因发生灌浆中断，应取出锚杆，并用压力水在30min内对灌浆孔进行冲洗。如果在重新安装时发现钻孔被部分填塞，应复钻到规定的深度。 g、注浆完毕后，在浆液终凝前不得敲击、碰撞或施加任何其它荷载。
锚杆施工工艺 一、锚杆施工 1．锚杆施工流程 确定孔位→钻孔就位→调整角度→钻孔→清孔→安装锚索→一次注浆→二次补浆→施工锚索腰梁→张拉→锚头锁定→割除锚头多余钢铰线，对锚头进行保护。 2．确定孔位 钻孔位置直接影响锚杆的安装质量和力学效果，因此，钻孔前应由技术人员（测量人员放线）按设计要求定出孔位，标注醒目的标志，不可由钻机机长目测定位。 3．调整钻杆角度 钻孔就位后，由机长调整钻杆钻进角度，并经现场技术人员用量角仪检查合格后，才可正式开钻。另外，要特别注意检查钻杆左右倾斜度。因本工程第一道锚杆均为一桩一锚，水平间距才1米，钻孔过大的左右倾斜度会导致相邻两根锚杆锚固体的间距变小，出现应力集中，影响锚固效果，入射角允许偏差±2°。 4．钻孔 因本工程地质较复杂，锚杆通过旋喷桩、粘土及砂土，通过旋喷桩、粘土层时容易堵管，而通过砂土时极容易塌孔。经比较，采用等同锚杆直径的套管跟进，压水钻进的方法钻孔，钻进时压力水从钻管流向孔底，在一定水头压力下，水流携带钻削下来的土屑排出孔外，钻进时要不断供水冲洗，包括接长钻管和暂时停机，而且要始终保持孔口水位，若发现不能压水进去，说明已堵管，应拔出钻管，把粘土塞取出，再继续钻进。待钻进至规定深度（钻孔深度大于锚杆长度），钻机继续旋转，并压水冲洗残留在孔中的土屑，直到流出的水不浑浊为止。此时应安插锚索，并立即注浆。 5．锚索的制作与安装 （1）每根钢铰线的下料长度＝锚杆设计长度＋腰梁的宽度＋锚索张拉时端部最小长度（与选用的千斤顶有关）。 本工程为：下料长度＝锚杆设计长度＋。 （2）钢铰线自由段部分应满涂黄油，并套入塑料管，两端绑牢，以保证自由段的钢铰线能伸缩自由。 （3）捆扎钢铰线隔离架沿锚杆长度方向每隔设置一个。 （4）锚索的安插
For personal use only in study and research; not for commercial use 一、普通砂浆锚杆及锚筋桩施工工艺流程 普通砂浆锚杆及锚筋桩的施工一般有先注浆后插锚杆和先插杆后注浆两种施工方法，施工中，根据锚杆的形式选用，锚筋桩一般采用先插杆后注将的施工方法。 1、先注浆后插锚杆施工工艺流程? 2、先插锚杆后注浆施工工艺流程 二、普通砂浆锚杆及锚筋桩施工主要工序作业措施 1、普通砂浆锚杆施工 在锚杆施工前，应进行锚杆的现场试验，主要进行以下锚杆试验工作： （1）通过室内试验筛选2～3组满足设计要求的砂浆配合比并编写试验大纲报批进行生产性试验。 （2）注浆密实度试验：选取与现场锚杆的直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的水泥浆或水泥砂浆，并按现场施工相同的注浆工艺进行注浆，养护７天后剖管检查其密实度。不同类型和不同长度的锚杆均需进行试验。试验计划报送监理人审批，并按批准的计划进行试验，试验过程中监理人旁站。试验段注浆密实度不小于90%，否则需进一步完善试验工艺，然后再进行试验，直至达到90%或以上的注浆密实度为止。实际施工严格按监理人批准的该注浆工艺进行。 完成锚杆现场试验后，才能进行锚杆的正常施工，主要工序如下： （1）造孔 普通砂浆锚杆的钻孔孔径应大于锚杆直径。当采用“先注浆后安锚杆”的程序，钻孔直径应大于锚杆直径15mm以上。当采用“先安锚杆后注浆”的程序时，上仰孔钻孔直径应大于锚杆直径25mm以上；对下倾孔，灌浆管需插至底部，锚杆钻孔直径应大于锚杆直径40mm以上。 a、钻头选用要符合要求，钻孔点有明显标志，开孔的位置在任何方向的偏差均应小于100mm。岩锚梁部位锚杆要求上下孔位偏差不大于±30mm，左右孔位偏差不大于±100mm。 。?。锚孔深度必须达到设计要求，孔深偏差值不大于50mm。岩锚梁部位锚杆钻孔倾角不应大于2?，钻孔方位偏差不应大于5?b、锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面；局部随机加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45 c、钻孔结束后，对锚杆孔的钻孔规格（孔径、深度和倾斜度）进行抽查并作好
1、锚杆施工工艺流程 锚杆的基本原理是依靠锚杆周围地层的抗剪强度来传递结构物的拉力或保持其稳定，施工的工艺流程如下: 钻机就位→成孔→清孔→杆体安放→注浆→二次注浆→试验、资料整理。 2、成孔 成孔是锚杆施工的必须手段，目的是埋设锚杆到预定的深度。宜采用功率较大且穿透力强的钻机施工，成孔采用回转钻进，必要时跟管钻进，全孔取芯。 (1)钻孔方法 采用合适的钻头开孔，给水回转钻进，送泥浆清出残渣。当钻至预定深度后，要检验孔底的岩芯残留，保证清孔质量降低沉渣。值得注意的是:在成孔过程中，若出现泥浆漏失或涌水现象，必须用跟管钻进方法进行处理，直至上述现象消失为止。 (2)钻孔精度 1)水平方向距离误差不大于50mm，垂直方向孔距误差大于100mm。 2)底部的偏斜尺寸不大于锚索长度的3%。 3)锚孔的深度大于设计的锚杆长度0.5米。 3、清孔 根据施工现场的地质情况我司准备二套施工方案清孔：如果地下水多，则为湿孔，此刻用清水将孔清洗干净（清洗干净的判断标准是：流出清水为止）。流出来的污水导入基坑内的排水沟渠,防止基坑内部流水遍地都是. 若果所钻的孔没有或及少有地下水,将采用空气压缩机风管清洗,使残留在基坑内部的残渣清理出孔内。 4、杆体安放 锚杆经检验合格后方可安放孔内。安放锚杆要注意如下事项:
(1)对锚杆进行质量检查，清除污垢，将锈蚀严重或有伤痕的锚杆剔除。 (2)锚杆安放采用人工推放法进行，当锚杆在推放过程中受阻时，不得以冲撞或扭转的方法强行下入，需作修孔或清孔处理。 5、注浆材料及其施工 (1)注浆材料及配比 根据设计的要求，注浆材料及配比选择如下: 1)水泥:拟用42.5R普硅酸盐水泥。 2)水:取用经检验的自然水。 3)早强剂:选用三乙醇胺，加量约0.05%。 4)膨胀剂:选用铝粉，加量约0.08%。 5)水灰比:0.45 6)灰砂比:为1:1，砂的粒径小于2毫米。 (2)注浆施工 1)浆液配制 技术灰比加入定量的水，开动搅拌机，逐渐加入水泥和细砂，搅拌3分钟后加入早强剂和膨胀剂，再搅拌2分钟即可泵送注浆，在注浆过程中要不停搅拌。 2)水泥浆用泵通过耐压胶管注入锚孔内，注浆管经中间钢管注入，泵的操作压力不大于1.2Mpa；耐压胶管距离孔底部150mm左右，并每隔2m距离用胶袋或铁丝与锚体相连；注浆结束后拔除耐压胶管。 3)采用密封胶圈止浆，胶圈安放在非锚固段的底部，同时接出回浆管。 4）一次注浆材料采用M30水泥砂浆,注浆压力0.8Mpa左右。 5）水泥的塑性流动时间应在22S以下,可用时间为30～60min。
边坡锚杆挂网喷浆施工方案 松菓木屋度假村接待中心暨温泉会所工程 1.工程概况 1.1工程概述 本项目位于南京市浦口区雨发生态园内，建筑面积为4167.1㎡，有6个单体组成，多为多层框架结构。本项目区域范围内主要为素填土、黄粘土、中等风灰岩，边坡表面作防护措施和防止冲刷措施保持稳定。对开挖高度大于2m的岩质边坡采取锚喷防护。 1.2施工内容 锚喷防护工程量为1500 m2，其主要工程内容为：测量放线，边坡修整，搭设钢管脚手架，边坡表面不稳定、松动、破碎的岩石或部分有临空面的岩层清理，放线、钻孔、清孔，锚杆制作安装，灌注M30砂浆，钢筋网片制安，预留伸缩缝、安装泄水孔，喷射砼，养护砼，拆除脚手架，下一断面施工，完工清场。 1.3工程特点及重点 由于锚孔呈20°倾角由外向内倾斜，机械钻孔时必须重复清理孔内因钻孔而产生的浑浊浆体，如清孔不到位，浆体沉淀后势必影响锚杆与M30砂浆的粘接度。在锚筋安装就位后压力灌浆时，第一次注浆完成后，必须在适当的时间间隔范围内进行二次重复灌浆，在清孔和灌浆工序质量保证的情况下方能万无一失的保证锚杆抗拔力满足设计及规范要求。 2.编制依据
2.1本工程施工图设计。 2.2《本工程工程地质勘察报告》（详细勘察）。 2.3南京市《危险性较大的分部分项工程安全管理办法》。 3.施工组织 3.1项目部管理人员 锚喷边坡工程主要人员一览表 序 岗位姓名岗位职责 号 1 项目经理马建民 2 技术负责人王旺 3 质量负责人王学银 4 安全负责人刘云 工期：本工程施工工期为10天，开工日期2018年6月15日，完工日期2018年6月24日。 3.2劳动力需要计划 表3-1 劳动力需要计划 序号工程名称 2 4 6 8 10 1 钻工 3 3 3 3 3 2 测量工 1 1 1 1 1 3 架工 2 2 2 2 2 4 钢筋工 2 2 2 2 2 5 木工 1 1 1 1 1 6 石工 1 1 1 1 1 7 砼工 1 1 1 1 1 8 杂工 1 1 1 1 1 合计15 15 15 15 15
前言 岩溶地质现象一直是人们研究的对象，对其的发育过程及形态特征已经有深刻的认识，路基中的岩溶一直是路基长期稳定的重大隐患，文章对路基岩溶病害的常见类型和注浆加固治理方法进行了分析。 1 路基岩溶病害常见类型主要包括以下几种情况[1] 1.1 由于地下洞穴顶板的坍塌，或因溶洞内充填物被地下水的运动所带走，使位于其上的路基发生塌陷、下沉或开裂。 1.2 较大的石芽石形成的地基局部不均匀，易使路基产生差异变形，且石芽周围充填软塑红粘土，影响路基的设计与施工。 1.3 雨季落水洞难以及时下排水石，易在洼地、槽谷等形成积水区，从而影响路基的稳定性。由于地下岩溶水的活动或因地面水的排泄不畅，而导致路基基底冒水、水淹路基、水冲路基等病害。 1.4 漏斗使地面呈凹陷状，其内土质疏松，填筑路基后，易引起进一步塌陷。 2 注浆方法的分类 目前土体注浆方法按常规可分为两大类，即静压注浆法和高压喷射注浆法[2-3] 2.1 静压注浆法 静压注浆法是利用液压、气压和电化学的原理，通过注浆管将能强力固化的浆液注入地层中，浆液以充填、渗透、挤密和劈裂等方式，挤走土颗粒或岩石裂隙中的水分和空气后占据其位置，浆液固结后将原来松散的土粒或裂隙胶结成一个整体，从而改变岩土体的物理力学性质。静压注浆法适用土质范围：中粗砂及砂砾石，破碎岩石与卵砾石，软粘土和湿陷性黄土。 2.2 高压喷射注浆法 高压喷射注浆法是利用高压射流切割原理，通过带有喷嘴的注浆管在土层的预定深度以高压设备使浆液或水成为20Mpa左右或更高的高压射流从喷嘴中喷射出来，冲击切割土体，当喷射流的动压超过土体结构强度时，土粒便从土体中剥离。一部分细小的颗粒随浆液冒出地面，其余土粒在喷射流的冲击力、离心力和重力的作用下，与浆液搅拌混合，并按一定的浆土比例和质量大小有规律的重新排列，浆液凝固后，便在土中形成一个固结体。固结体是浆液与土以半置换或全置换的方式凝固而成的。高压喷射注浆法适用土质范围为砂类土、粘性土、湿陷性黄土和淤泥。
锚杆施工工艺及方法 1.1.1概述 本工程锚杆采用直径2０ｍｍ、22mm、２5mm三级钢筋,长度为9 m、12 m、15m,其中自由段长度为4 m、６m、９m。锚杆锚固段直径为13０ｍm,锚杆间距为2000ｍm,按区段分层施工。锚杆锁定在冠梁及腰梁上,排距为2400mｍ、27０0ｍm。锚杆成孔采用导管跟进成孔注浆,孔径1５0mm,采用二次注浆工艺。锚杆入射倾斜角为2５°,锚杆定位架每2m布置一个。 1.1.2工艺流程 1.1.3施工准备
锚杆施工共投入４台钻机进行成孔，在搅拌桩成型后开挖第一层土方至冠梁底,锚杆在具备施工条件后进行钻孔及二次注浆等施工。北段与南段基本同时开始钻孔施工,分别投入两台钻机,１区、2区、3区、6区施工计完成后待4区、5区土方挖至冠梁底后移机继续该段锚杆施工。 锚杆注浆施工完成后进行冠梁（腰梁)钢筋、模板、砼施工,待锚杆与冠梁(腰梁)强度达到设计要求后进行张拉锁定。 本基坑支护工程支护、止水工程按照总包单位施工部署进行分区段施工，区段先后施工顺序以总包单位施工指令为准。 1.1.4施工方法 本工程在支护桩施工完成后插入第一道锚杆成孔、注浆得工作,然后施工桩腰梁，待砼强度等级达到设计要求后再进行锚杆张拉锁定;下一道锚杆则待每层土方开挖至各层锚杆下３０0mm后，逐层插入施工,具体施工方法如下: (1）场地平整 每层土方开挖至各层锚杆下300mm后，并对锚杆工作面进行人工场地平整，以满足锚杆机与套管钻机得需要。 (2）确定孔位 施工前用全站仪与经纬仪测定锚杆施工得控制点,埋石标记,经过复测验线合格后,用钢尺与测线实地布设孔位,并用红油漆做好标记,一孔一记。 （3)钻机就位
南水北调中线一期工程黄河北～羑河北辉县段第六施工标段 苏门山9m锚杆施工方案 编制： 审核： 批准： 南水北调中线一期工程辉县段第六施工标段中国水电第十三工程局有限公司辉县段项目部
二O一一年五月一日
目录 一、工程概况 (4) 二、工程地质条件 (4) 三、编制依据 (6) 四、施工条件 (6) 五、施工技术要点 (7) 六、主要施工设备 (8) 七、主要施工管理人员 (8) 八、砂浆配合比 (9) 九、施工顺序及方法 (7) 十、施工工期 (16) 十一、质量技术标准及保证措施 (16) 十二、安全技术措施及注意事项 (16) 十三、施工图片 (16)
9米砂浆锚杆施工方案 一、工程概况 苏门山石质渠道IV102+700—IV103+250左、右岸一、二级边坡坡度均为1:0.4，其中一级坡高度为9米，一级马道宽度为5.0米；二级边坡高度为8米，二级马道宽度为2米。边坡防护采用水泥砂浆系统锚杆，其中约1500根9米砂浆锚杆，计13500延米，锚杆采用Φ22钢筋，重量为40230公斤，锚杆孔径Φ80，砂浆用量为62.69立方米。二级边坡从上往下第一往下第一及第五排为9米锚杆，其余为为间排距3米，梅花形布置的5米锚杆。一级边坡在岩石较破碎，节理密集带，全部为9米锚杆，锚杆位置安放式同二级边坡；在岩石结构面较完整、较稳定的区域锚杆布置形式完全同二级边坡，由5米和9米锚杆组成。锚杆应按1%的比例进行抗拔试验，设计拉拔力80KN，锚杆孔的水泥砂浆密实度应不小于85%。 二、工程地质条件 桩号102+700～103+700属坚硬中厚～厚层灰岩层状结构段，为挖方段，挖方深度一般11～35m，最大挖深40m左右。渠坡岩性主要为奥陶系灰岩、白云质灰岩；局部渠段上覆第四系
质检知识培训 三、砂浆锚杆施工及注浆步骤要求 砂浆锚杆材质为HRB400级钢筋，砂浆强度不低于M25，砂浆锚杆按照设计间排距布孔，采用TZ3A 全液压三臂凿岩台车造孔，钻至设计深度后，用高压风吹孔，清除孔内岩屑、积水。砂浆锚杆施工工艺流程见图，施工质量标准及检查验收见表1。 表1 锚杆施工质量标准及检查验收表
1、施工工艺流程： 砂浆锚杆施工工艺流程图 2、锚杆注浆步骤及要求 注浆材料准备→注浆设备就位→按试验配合比配砂浆→清孔→成孔检查→注浆→锚杆安装→检查→下道工序。 注：砂浆水灰比0.49，稠度100～140mm。细骨料使用前，已筛除＞2mm的颗粒。
注浆要求： 1、水泥砂浆的性能必须满足设计要求。 2、水泥砂浆的配合比应经试验确定。 3、宜采用中细砂，最大粒径小于2.5㎜，使用前应过筛。 4、砂浆材料应计量准确（称量）、拌合均匀，优先采用机械拌合，随拌随用，一次拌合的砂浆应在初凝前用完。 5、使用能连续注浆的锚杆注浆机或砂浆泵注浆，本工程采用的成都申岗GS30EB型灌（注）浆机，出口压力应达到1兆帕，输送能力应达到0.7m3/h。 6、采用“先注浆后插锚杆”的施工方法，注浆管插至孔底，然后退出50～100mm 开始注浆，注浆管随砂浆液注入缓慢匀速拔出，使孔内填满砂浆后，快速插入锚杆，并用砂浆抹平孔口。 7、杆体入岩的长度应符合设计要求。（大于锚杆长度的95%），锚杆插入困难时可以利用机械顶推或风镐冲击。当锚杆端部带有螺纹是需注意保护螺纹不被损坏。 8、锚杆安装后，在砂浆凝固前，对锚杆进行保护，避免敲击、碰撞和拉拔锚杆。 9、砂浆锚杆质量除了材质和水泥砂浆强度有关外，水泥砂浆在锚杆孔中的密实度也是重要的因素。保证注浆饱满的关键有二：一是要将注浆管插到孔底，对注浆管插不到孔底的要进行处理；二是注浆管向外拔出的速度要合适，拔出太快，孔内浆不饱满，拔出太慢，砂浆从管周间隙挤出，造成拔管困难。最合适的拔管速度是随着注入砂浆对注浆管的推力匀速拔出。为保证注浆饱满，施工应严格监视并记录注浆量。 10、为保证注浆质量，选择性能稳定的注浆设备。一般采用螺杆式注浆机，其输送能力0.7-1.5m3/h、出口压力0.8-1.5MPa可满足要求。施工时在出浆口还应设回浆阀以调节输浆量和压力。
长锚杆施工工艺 结合工程实际，考虑便于施工、低成本等，确保锚杆施作质量，充分发挥其作用，以保证施工安全，确定锚杆施作的三种方案。三种方案的锚杆眼成孔均相同，采用液压凿岩台车成孔，成孔深度6m，位置及方向按设计要求。三种方案的区别在于其杆体及锚固工艺等不同。 一、端锚注浆方案 端锚注浆是在锚杆孔成孔后，在锚杆底端部采用化学药包将锚杆进行锚固后，再放入注浆管及排气管，封堵锚杆端头，再进行有压注浆。其特点是端部化学药包内含两种密封的化学浆液，施工时利用外力将密封层破坏后两种浆液反生化学反应，迅速将锚杆预锚固，可以对锚杆体系施加一定的预应力。其锚杆示意图如图所示： 1、施工方法 A、准备：凿岩台车就位，并接好供电、供水管线。 B、测量布眼：根据锚杆设计间距及围岩层理、节理分布实际情况，用油漆标出眼位。布眼时对层理及节理发育部位，需加密布设。 C、钻孔：用二臂液压钻孔台车钻孔，钻孔时钻杆垂于岩面或层理面。 D、清孔及检查：用高压风吹净孔中石屑及细小石块，利于浆液与岩壁充分接触，并检查孔深。 E、锚杆加工：锚杆采用Φ32螺纹钢，按设计尺寸下料，将外露端头20cm范围内攻丝，其丝口深度和成型后直径与锚杆端头垫板匹配。 F、放入化学药包：用略小于孔径的PVC管将化学药包轻顶送入锚杆孔底部，采取分节送入，然后抽出PVC管。再放入牛皮纸团作止浆塞。 G、锚杆插入：将锚杆插入，用锤子轻击将锚杆插至孔底，再旋转杆体，将化学药包内两种浆液间隔层破坏，使化学浆液迅速反应将锚杆端部锚固。浆液凝固约需时间3分钟，其间需人工扶稳锚杆。 H、上垫板及螺母：端锚完毕，再插入φ6排气管及φ10注浆管，再上密封垫板，锚固板及M32螺母，并施加少量的预加力旋紧，以利于岩体稳定。 I、注浆：采用BW250灰浆泵注浆，注浆压力0.1～0.3Mpa。浆液材料为1：0.8水泥砂浆，砂浆采用现场砂浆拌合机拌合，拌合时间不少于3分钟。注浆时匀速注入，直至排气管浆液均匀流出时，则注浆饱满。 2、注意事项 A、钻孔，钻孔应垂直于岩石节理面，锚杆轴线应与岩体主结构面或滑移面成较大角度相交。不得生搬硬套采用径向锚杆，并应视现场情况适当调整。 B、化学药包在放入堵塞时，要确保堵塞严实，以免化学浆液溢出端锚段而造成锚固不实。 C、化学药包在锚固时间内，必须保持锚杆稳固，不得晃动、转动，以确保锚固质量。 D、上垫板时，如孔口不平，应采用砂浆抹平处理。 E、锚杆在未锚固前，其自重大，应防止锚杆滑落伤人。 3、工艺流程框图 二、药包锚固方案 药包锚固是在锚杆孔成孔后，用经充分湿润后的锚固药包代替注浆而直接进行锚固。锚固药包是干燥的粉状水泥砂浆和粉状速凝剂混合物用特殊透水纸包裹成长条状，使其经水浸泡充分湿润后直接进行锚固。其特点是使用方便，工艺简单，
灌浆锚杆施工要点 锚杆的施工主要包括施工准备、钻孔、插入锚杆和钢筋防锈、灌浆等工序。 施工准备 锚杆施工前应根据设计要求准备好钢筋、水泥和砂等材料，合理选用钻机具及其配套设备，如钻孔机械、加工钢筋用的切割机、电焊机、对焊机、锚杆灌浆用的搅拌机、压浆泵等。开孔前应将施工时使用的水泥和砂按设计规定的哦诶和比做出沙浆强度实验以钢筋焊接强度实验，验证师傅满足设计要求。 钻孔 根据设计所确定的锚杆孔位、孔径、长度、倾斜度惊醒钻孔。该工序是影响锚固工程费用、起控工期作用的关键环节，钻孔质量的好坏，直接影响后续工序如杆体插入和灌浆作业的进行。 常用的钻孔机具有旋转式、冲击式和冲击旋转式三种。在复杂的地质条件如涌水的松散土层和风化破碎岩层中钻孔时，一般采用旋转式钻机，并需用套管；在硬质岩层中，采用气动冲击式钻机钻孔，效果最佳；如遇卵石、孤石等则应采用冲击式钻机最好。 由于钻孔内要设置拉杆，并要求锚固段能发挥最大的锚固作用，因此钻孔时应保持孔壁顺直，锚固段孔壁的地层是一新鲜面，孔壁不得坍陷或松动。钻孔过程中，钻孔的准直度一般偏离轴线的误差应控制在钻孔长度的2%以内。 锚杆孔一般分为两类，一类是荷载较小的短锚杆的钻孔，另一类 是传递较大的拉力的长锚杆的钻孔。对于岩石上钻凿小直径短锚杆的钻孔（孔径小于45m m,长度小于4m ）, —般可采用气动冲击钻机。 当用语加固地下大型峒室的锚杆的钻凿，可使用高效移动式单臂或多臂凿岩台车。对于承受荷载较大的大直径锚杆的钻孔（直径60 m m -168 m m,孔深4 m -50 m）,可用冲击钻、旋转钻或两者相结合的方式来钻凿。钻孔机械的选择，应根据岩土类型、钻孔直径和长度、接近锚固工作面的条件、所用冲洗介质的种类以及锚杆类型和所要求的钻进速度来综合考虑确定。 钻孔时一般不得使用膨润土护壁，以避免在孔壁上形成泥皮，降低锚固体与孔壁的摩阻力。钻孔工序完成后，应及时用清水在钻孔内充分的
协信.丹枫白露小游园锚杆施工方案 一、编制依据： 1、《建筑工程施工质量验收统一标准》GB50300-2001 2、《建筑地基基础工程施工质量验收规范》GB50202-2002 3、《锚杆喷射混凝土支护技术规范》GB50086-2001 4、《建筑边坡工程技术规范》GB50330-2002 5、《建筑边坡工程技术规范》DB50/5018-2001 6、设计文件 二、锚杆工程概况 协信.丹枫白露小游园支护工程位于A地块东北侧，支护高度30～31ｍ，场地表层为4～5ｍ的建筑垃圾等杂填松土，场地下层为强风化和中风化泥岩。场地表层支护采用钢筋砼锚板，场地下层采用锚喷支护。锚杆锚入滑移面和中风化岩层不小于3ｍ，上部三排锚杆锚入中风化岩层不小于4ｍ。锚杆砂浆保护层厚度25ｍｍ，锚筋抗震等级四级。 三、施工准备 3.1材料要求 3.1.1锚杆：受力钢筋采用HRB400热轧带肋钢筋，锚杆定位钢筋A8@200。应有出厂合格证及有见证取样送检的复检合格报告。 3.1.2水泥砂浆锚杆体：M30水泥砂浆水泥用32.5级普通硅酸盐水泥，具有出厂合格证和有见证取样送检的复检合格报告，并对其品种、强度等级、包装、出厂日期进行检查；选用细度模数不小于0.7的特细砂，含泥量不
大于3％(重量)，有机质、硫化物、硫酸盐等有害物质的含量不大于1%(重量)；水用饮用水。 3.1.3土层套管及接头：采用D159×6无缝钢管加工，配套接头，无缝钢管及接头具有出厂合格证。 3.1.4 防腐材料：在锚杆服务年限内，应保持其耐久性，在规定的工作温度内不开裂、变脆或成为流体，不得于相邻材料发生不良反应，应保持其化学稳定性和防水性，不得对锚杆自由段的变形产生任何限制。本工程锚杆自由段防腐采用刷沥青船底漆两遍。 3.2主要机具设备 3.2.1成孔机具设备：采用普通地质钻孔改装的HGYl00型或ZTl00型钻机，并带套管和钻头。 3.2.2灌浆机具设备：有灰浆泵、灰浆搅拌机等。 3.3作业条件 3.3.1根据地质勘察报告，摸清工程区域地质水文情况，同时查明锚杆设计位置的地下障碍物情况、埋地管线，以及钻孔、排水对邻近建(构)筑物的影响。 3.3.2根据工程结构、地质、水文情况及施工机具、场地、技术条件，进行施工布置及平面布置，划分区域（见《小游园施工调整方案》）；选定并准备钻孔机具和材料加工设备；安排锚杆及零件制作。 3.3.3进行场地平整，拆迁施工区域内的报废建(构)筑物、水、电、通讯线路，挖除工程部位地面以下3m内的地下障碍物。
锚喷支护施工工艺及操作要点 A、施工工艺及操作要点 1、原材料备制 ①锚杆材料：锚杆材料采用20锰硅钢筋或注浆锚杆，钢筋直径Φ22㎜，按设计要求规定的材质、规格备料，并进行调直、除锈、除油，以保证砂浆锚杆的施工质量和施工的顺利进行。 ②水泥；普通水泥砂浆选用普通硅酸盐水泥，在自稳时间短的围岩条件下，宜用早强水泥砂浆锚杆。 ③砂：宜采用清洁、坚硬的中细砂，粒径直不宜大于3㎜，使用前应过筛。 ④配合比：普通水泥砂浆的配合比：水泥：砂宜为1：1~ 1：1.5（重量比），水灰比宜为0.45~0.50； ⑤砂浆备制：砂浆应拌合均匀，随拌随用。一次拌和的砂浆应在初凝前用完，并严防石块杂物混入，主要为了保证砂浆本身的质量及砂浆与锚杆杆体、砂浆与孔壁的粘结强度，也就是为了保证锚杆的锚固力和锚固效果。 2、锚杆孔的施工 ①孔位布置：孔位应根据设计要求和围岩情况布孔并标记，偏差不得大于20㎝； ②锚杆孔径：砂浆锚杆的锚杆孔径应大于锚杆体直径15㎜； ③钻孔方向：锚杆孔宜沿隧道周边径向钻孔，但钻孔不宜平行岩面； ④钻孔深度：砂浆锚杆孔深误差不应大于±10㎝；
⑤锚杆孔应保持直线； ⑥灌浆前清孔：钻孔内若残存有积水、岩粉、碎悄或其它杂物，会影响灌浆质量和妨碍锚杆杆体插入，也影响锚杆效果。因此，锚杆安装前，必须采用人工或高压风、水清除孔内积水和岩粉、碎悄等杂物。 3、锚杆安装 ①砂浆：砂浆锚杆孔内的砂浆也应采用灌浆罐和注浆管进行注浆。注浆开始或中途停止超过30min时应用水润滑灌浆罐及其管路，注浆孔口压力不得大于0.4MPa,注浆时应堵塞孔口。注浆管应插至距孔底5~10㎝处，随水泥砂浆的注入缓慢匀速拔出，并用手将水泥纸堵住孔口。 ②锚杆安装：锚杆头就位孔口后，将堵塞孔口水泥纸掀开，随即迅速将杆体插入并安装到位。若孔口无水泥砂浆溢出，说明注入砂浆不足，应将杆体拔出重新灌注后再安装锚杆；锚杆杆体插入孔内的度度不宜小于设计规定。锚杆安设值，不得随意敲击，三天内不得悬挂重物。 ③钻孔注浆的饱满程度，是确保安装质量的关键，工艺要求注浆管插到距孔底5~10㎝，并随砂浆的注入而缓慢匀速拔出，就是为了避免拔管过快而造成孔内砂浆脱节。砂浆不足时应重注砂浆。这都是为了保证锚杆全长为足够饱满的砂浆所握裹，保证其锚固效果。 ④普通砂浆锚杆安装后不久，随意敲击杆体将影响砂浆与锚杆杆体、砂浆与孔壁的粘结强度，降低锚杆的锚固力。普通砂浆三天所能达到的强度为28天强度的40%左右，因此，规定三天内不得悬挂重物，不但是为了保证锚固质量，也是为了防止发生安全事故。 砂浆锚杆施工工艺流程图
1、施工工艺流程 锚孔定位编号→钻机就位→钻孔→下锚→注浆拔管→二次注浆→封锚 2、施工工艺 1) 放线定位 ①按施工桩位平面布置图放线确定桩位，做好标记和预检； ②桩位误差控制在规范要求之内。 2) 地质嵌风钻机锚孔钻进方法 ①安装锚孔钻机、调平、调立、稳固； ②锚孔孔径160mm，孔径偏差不大于2cm，钻孔深度偏差不应小于设计深度1%，也不宜大于设计深度500mm，成孔深度达到设计要求； ③锚孔钻进经常检查钻头尺寸，保证钻孔孔径； ④掌握锚孔中心度，防止锚孔偏斜，跑斜后应采取措施，重新成孔。 3) 洗孔 ①锚孔成孔后，将联接空压机的洗井管置入孔内，由上往下，再由下往上反复冲洗，沉渣小于等于30cm； ②做好孔口维护，防止渣土流入孔内。 4) 锚杆体加工制作及孔内安装 ①锚杆体为3Φ25（HRB400），采用1Φ6（HRB400）长度200mmd的焊接短钢筋按间距2000mm将主筋点焊成束； ②锚杆按2.0m间距焊接3Φ6（HRB400）定位中心支架，以使锚杆体保持平行，保证锚杆在锚孔中心； ③注浆管内径20mm，长度要求能满足能自孔底开始依次向上的注浆长度； ④锚杆体采用人工安放；下锚前，锚杆制作质量和锚杆长度需经监理验收合格后，方可下入孔内。 ⑤锚杆按设计及规范制作组装； ⑥锚杆结构示意图如下图： 锚杆结构示意图
5) 注浆 ①浆液配制：M30水泥砂浆，水泥采用P.O.42.5(普硅525R) ②水泥浆搅拌均匀，具有可靠性，低泌浆性； ③注浆前先泵送清水至孔口返水以疏通管路，后采用常压泵送方法注浆，注浆前不得拔出 注浆管，以保证锚杆底端注浆充实； ④采用水下混凝土灌注法，首次注浆量以注满孔为准，充盈系数达1.2以上； ⑤注浆作业连续，注浆管要边注边拔，拔管高度不超出孔内浆液面； ⑥待一次注浆体初凝强度达5.0MPa后，即可用高压注浆管进行二次高压注浆。二次注浆时间可根据注浆工艺通过试验确定。为了提高浆体的早期强度，可以考虑加入适量的外掺剂，起 到早强和膨胀的作用；在做配合比实验时，同时做掺加外加剂和不掺加外加剂的两组水泥浆 的配合比。根据实验结果进行比较之后，根据实际需要再决定水泥浆是否掺加外加剂。 ⑦锚固段注浆采用孔底返浆法，将注浆管插入到距孔底50cm处，用压浆机(泵)将水泥(砂)浆 通入注浆管注入孔底，水泥(砂)浆从钻孔底口向外依次充满并将孔内空气压出，而水泥浆则由孔眼处挤出并冲破第一次注浆体。 ⑧试块制作，除见证取样外，每天或每20根(锚)桩做3组，规格70.7mm×70.7mm×70.7mm，取28d抗压强度值；基本试验则取同条件养护下试块强度； ⑨补浆：待孔内素浆初凝后，开动注浆泵先用清水冲洗孔内泥浆，再用上述方法注浆，直 至孔内浆液饱满。 6) 防水、防腐 ①清理锚桩头、与建筑基础防水施工一起做好抗浮锚杆的防水施工；对穿过底板防水层的锚杆，采用一层渗透性结晶防水材料和两层高分子聚合物卷材进行防水处理。 ②锚杆头外露锚杆体用防腐树脂、砂浆封闭，承压板用防锈漆及沥青材料涂刷，进行防锈、防腐处理； 7) 施工注意事项： ①锚杆体应无损伤，并应作除锈处理。 ②锚杆体的选择试验(基本试验、验收试验)，质量的要求等，应严格按有关规范、规程进行，禁止盲目操作，以免发生危险。 ③锚孔内的水泥浆应有足够的养护时间，在养护期内不得移动锚杆。 ④设计与现场实际情况有出入时，经设计单位同意后，可酌情调整。
砂浆锚杆施工工艺
新建贵阳至广州铁路工程GGTJ-5标段砂浆锚杆施工作业指导书 编制： 复核： 审核： 二00九年三月X日
4配合比：普通水泥砂浆的配合比：水泥：砂宜为1：1～1：1.5（重量比），水灰比宜为0.45～0.50； 5砂浆备制：砂浆应拌合均匀，随拌随用。一次拌和的砂浆应在初凝前用完，并严防石块杂物混入，主要为了保证砂浆本身的质量及砂浆与锚杆杆体、砂浆与孔壁的粘结强度，也就是为了保证锚杆的锚固力和锚固效果。 4.2锚杆孔的施工 1孔位布置：孔位应根据设计要求和围岩情况布孔并标记，偏差不得大于15㎝； 2锚杆孔径：砂浆锚杆的锚杆孔径应大于锚杆体直径15㎜； 3钻孔方向：锚杆孔宜沿隧道周边径向钻孔，但钻孔不宜平行岩面； 4钻孔深度：砂浆锚杆孔深误差不应大于±50㎝； 5锚杆孔应圆而直，钻孔深度应大于锚杆设计长度10cm； 6清孔：钻孔内若残存有积水、岩粉、碎悄或其它杂物，会影响灌浆质量和妨碍锚杆杆体插入，也影响锚杆效果。因此，锚杆安装前，必须采用人工或高压风、水清除孔内积水和岩粉、碎屑等杂物。 4.3锚杆安装 1砂浆：砂浆锚杆孔内的砂浆也应采用灌浆罐和注浆管进行注浆。注浆开始或中途停止超过30min时应用水润滑灌浆罐及其管路，注浆孔口压力不得大于0.4MPa,注浆时应堵塞孔口。注浆管应插至距孔底5～10㎝处，随水泥砂浆的注入缓慢匀速拔出。 2锚杆安装：锚杆头就位孔口后，随即迅速将杆体插入并安装到位。若孔口无水泥砂浆溢出，说明注入砂浆不足，应将杆体拔出重新灌注后再安装锚杆；锚杆杆体插入孔内的长度不宜小于设计长度的95﹪。锚杆安设后，不得随意敲击。
第三章施工准备 2、施工准备 2.1、试验准备：锚杆材料性能试验、钢筋性能试验；粗、细集料性能试验；砂浆、砼配合比试验。锚杆材料按规定逐批进行检验，锚杆要在工地加工车间制作，并试装配，以确保质量。 2.2、施工测量放样：防护工程施工紧跟路堑开挖施工进行，根据路堑设计开挖坡面，放出边坡平台位置。 2.锚杆施工工艺 路堑边坡按设计要求清理好后，开始进行锚杆施工作业。 锚杆施工工艺见下图： （1）定位：施工放线，标记出锚孔位置，孔位允许偏差为±15mm；孔距误差不超过150mm。（2）钻孔：钻孔圆而直，钻孔方向尽量与岩层主要结构面垂直；锚杆孔径要大于杆体直径15mm。钻孔深度要满足下列要求：锚杆孔深允许偏差为±50mm；钻孔质量和锚杆材料质量是锚杆施工质量的基础，确保每一根锚杆都能发挥支护的作用。 （3）清孔：用高压风管将孔内粉尘和杂物吹出。 （4）砂浆制备：采用不低于42.5级且具有抵抗水侵蚀的化学稳定性的普通硅酸盐水泥，按施工配合比在拌合站统一拌合锚杆用砂浆。 （5）锚杆准备：按设计要求截取杆体，并整直、除绣和除油。 （6）注浆：锚杆注浆采用孔底注浆法，灌浆压强为0.2-0.3MPa。孔深、孔径验收合格后灌注水泥砂浆，普通水泥砂浆锚杆的施工要求如下：砂浆拌和均匀，随拌随用，一次拌和的砂浆要在初凝前用完。砂浆质量是确保粘结力和锚固力的核心，必须充分注意，严格控制在初凝前用完，并要遵守以下规定： 1）注浆开始或中途暂停超过30分钟时，要用水润滑注浆罐及其管路。
2）注浆孔口压力控制在0.2～0.3Mpa之间；。 3）注浆管要插至距离孔底5～10cm处，随水泥砂浆的注入缓慢匀速拔出，直到注满为止。（7）插锚杆：注浆结束后随即迅速将锚杆体插入，锚杆杆体插入孔内的长度不得短于设计长度的95%。若孔口无砂浆流出，必须将锚杆体拔出重新注浆。 （7）补孔把锚杆口处用砂浆填充密实。 第五章施工安全和质量保证措施 （一）、施工安全措施 （1）施工现场用电，电线架空不得低于3m，采用“三相五线”制，严格按照施工组织设计进行搭设，严禁任意拉线接电。必须设有保证施工要求的夜间照明；施工机具要保证“一机一箱一闸一漏”，机具定人；定期检查电源线路和设备的电器部件，确保用电安全。 （2）水箱、风包、注浆罐等应进行密封性能和耐压试验，合格后方可使用。 （3）注浆施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。 （4）处理机械故障时，必须使设备断电、停风。向施工设备送电、送风前，应通知有关人员。（5）向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。（6）非操作人员不得进入正进行施工的作业区。施工中，喷头和注浆管前方严禁站人。（7）施工操作人员的皮肤应避免与速凝剂、树脂胶泥直接接触，严禁树脂卷接触明火。施工过程中指定专人加强观察，定期检查锚杆抗拔力，确保安全。 （8）锚杆安设后不得随意敲击，其端部3天内不得悬挂重物，在砂浆凝固前，确实作好锚杆防护工作，防止敲击、碰撞、拉拔杆体和在加固下方开挖；粘结锚杆锚杆粘结用水泥砂浆强度达到80%以上后，才能进行锚杆外端部弯折施工。 （二）施工质量保证措施
基坑支护计算书 一、粗格栅槽深8.4m基坑支护计算书： ---------------------------------------------------------------------- [ 支护方案 ] ---------------------------------------------------------------------- 排桩支护 ---------------------------------------------------------------------- [ 基本信息 ]
---------------------------------------------------------------------- [ 放坡信息 ] ---------------------------------------------------------------------- [ 超载信息 ] ---------------------------------------------------------------------- [ 土层信息 ] ----------------------------------------------------------------------8. [ 土层参数 ]
---------------------------------------------------------------------- [ 支锚信息 ] ---------------------------------------------------------------------- [ 土压力模型及系数调整 ] ---------------------------------------------------------------------- 弹性法土压力模型: 经典法土压力模型: ---------------------------------------------------------------------- [ 设计结果 ] ---------------------------------------------------------------------- ---------------------------------------------------------------------- [ 结构计算 ] ---------------------------------------------------------------------- 各工况：

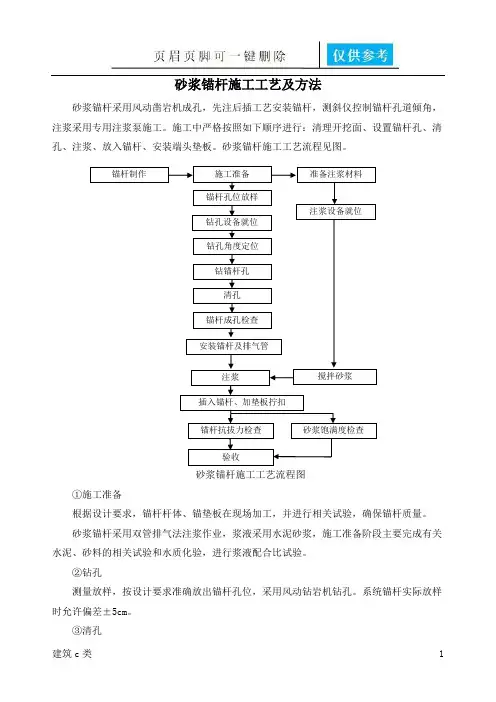

砂浆锚杆施工工艺及方法 砂浆锚杆采用风动凿岩机成孔，先注后插工艺安装锚杆，测斜仪控制锚杆孔道倾角，注浆采用专用注浆泵施工。施工中严格按照如下顺序进行：清理开挖面、设置锚杆孔、清孔、注浆、放入锚杆、安装端头垫板。砂浆锚杆施工工艺流程见图。 砂浆锚杆施工工艺流程图 ①施工准备 根据设计要求，锚杆杆体、锚垫板在现场加工，并进行相关试验，确保锚杆质量。 砂浆锚杆采用双管排气法注浆作业，浆液采用水泥砂浆，施工准备阶段主要完成有关水泥、砂料的相关试验和水质化验，进行浆液配合比试验。 ②钻孔 测量放样，按设计要求准确放出锚杆孔位，采用风动钻岩机钻孔。系统锚杆实际放样时允许偏差±5cm。 ③清孔 利用高压风清孔，严禁采用高压水洗孔，避免人为塌孔。清孔完成后进行孔道检查，
