第6章 压力管路的水力计算自测题
一、思考题
6.1何谓沿程损失和局部损失？试分析产生这两种损失的原因。
6.2试写出沿程损失和局部损失的计算公式，并说明公式中每一项的物理意义。
6.3流体在渐扩管道中从截面1流向截面2，若已知在截面1处流体作层流流动，试问流体在截面2处是否仍保持层流流动？
6.4何谓光滑管和粗糙管？对于一根确定的管子是否永远保持为光滑管或粗糙管？为什么？ 6.5尼古拉兹实验曲线图中，可以分为哪五个区域？在这五个区域中，λ与哪些因素有关？
6.6粘性流体在圆管中流动时，试分别讨论当雷诺数非常大与非常小的两种情况中，沿程阻力与速度的几次方成正比？
6.7流体流过管道截面突然扩大处，为何会产生局部能量损失？试写出局部损失的计算公式？管道的出口与进口处局部损失系数，一般情况各取多少？
6.8流体在弯管中流动时，产生的局部能量损失与哪些因素有关？ 6.9降低沿程损失和局部损失，可以采取哪些措施？
6.10工程中对于简单管道的水力计算主要有哪三类问题？其计算方法如何？ 6.11在串联管道和并联管道中，各管段的流量和能量损失分别满足什么关系？
6.12工程中，对于串联管道和并联管道的水力计算，分别有哪两类问题？其计算方法如何？ 6.13工程中，对于分支管道的水力计算，主要有哪类问题？
6.14表征孔口出流性能主要是哪三个系数?试述这三个系数的物理意义。
6.15何谓自由出流？何谓淹没出流？若两类型相同的孔口在水下位置不同，而上、下游水位差相同，其出流流量有何差异？
6.16在容器壁面上孔径相同的条件下，为什么圆柱形外管嘴的流量大于孔口出流的流量？
二、选择题
6.1 变直径管流，小管直径1d ，大管直径122d d =，两断面雷诺数的关系是（ D ）。 （A ）21Re 5.0Re = （B ）21Re Re = （C ）21Re 5.1Re = （D ）21Re 0.2Re = 6.2 圆管紊流过渡区的沿程阻力系数λ（ C ）。
（A ）与雷诺数有关 （B ）与管壁相对粗糙有关 （C ）与雷诺数及相对粗糙有关 （D ）与雷诺数及管长有关 6.3圆管紊流粗糙区的沿程阻力系数λ（ B ）。
（A ）与雷诺数有关 （B ）与管壁相对粗糙有关 （C ）与雷诺数及相对粗糙有关 （D ）与雷诺数及管长l 有关
6.4两根相同直径的圆管，以同样的速度输送水和空气，不会出现情况（ A ）。 （A ）水管内为层流状态而气管内为紊流状态 （B ）水管和气管内都为层流状态 （C ）水管内为紊流状态而气管内为层流状态 （D ）水管和气管内都为紊流状态 6.5沿程阻力系数λ不受雷诺数数影响，一般发生在（ D ）。 （A ）层流区 （B ）水力光滑区
（C ）粗糙度足够小时 （D ）粗糙度足够大时
6.6圆管内的流动为层流时，沿程阻力与平均速度的（ A ）次方成正比。 （A ）1 B ）1.5 （C ）1.75 （D ）2
6.7两根直径不同的圆管，在流动雷诺数相等时，它们的沿程阻力系数λ（ B ）。 （A ）一定不相等 （B ）可能相等
（C ）粗管的一定比细管的大 （D ）粗管的一定比细管的小
6.8比较在正常工作条件下，作用水头H 、孔口直径d 相同时，薄壁小孔的流量Q 和圆柱形外管嘴的Q n ，结果是（ B ）。 （A ）n Q Q > （B ）n Q Q < （C ）n Q Q = （D ）不确定 6.9外管嘴的正常工作条件为（ B ）。
（A ）()d ～l 43=，m H 90> （B ）()d ～l 43=，m H 90< （C ）()d ～l 43>，m H 90> （D ）()d ～l 43>，m H 90<
6.10图示两根完全相同的长管道，只是安装高度不同，两管的流量关系为（ C ）。 （A ）21Q Q < （B ）21Q Q > （C ）21Q Q = （D ）不确定
题6.10图 题6.11图
6.11图示并联长管1、2，两管的直径相同，沿程阻力系数相同，长度为123l l =，通过两管的流量关系为（ C ）。
（A ）21Q Q = （B ）215.1Q Q = （C ）2173.1Q Q = （D ）213Q Q = 6.12图示并联长管1、2、3，在A-B 之间的水头损失为（ D ）。 （A ）3
2
1
f f
f fAB h h h h ++= （B ）2
1
f f fAB h h h +=
（C ）3
2
f f fAB h h h += （D ）3
2
1
f f
f fAB h h h h ===
6.13并联管道阀门K 全开时各管段流量为1Q 、2Q 、3Q ，现关小阀门K 的开度，其它条件不变，流量变化为（ C ）。
（A ）1Q 、2Q 、3Q 都减小 （B ）1Q 减小、2Q 不变、3Q 减小 （C ）1Q 减小、2Q 增加、3Q 减小 （D ）1Q 不变、2Q 增加、3Q 减小
题6.12图 题6.13图
6.14长管并联管道，各并联管段（ A ）。
（A ）水头损失相等 （B ）水力坡度相等 （C ）总能量损失相等 （D ）通过的流量相等
6.15 水在垂直管内由上向下流动，相距l 的两断面间，测压管水头差h ，两断面间沿程水头损失f h 为（A ）。
（A ）h h f = （B ）l h h f += （C ）h l h f -= （D ）l h f =
题6.15图
第三章给水排水管道系统水力计算基础 本章内容： 1、水头损失计算 2、无压圆管的水力计算 3、水力等效简化 本章难点：无压圆管的水力计算 第一节基本概念 一、管道内水流特征 进行水力计算前首先要进行流态的判别。判别流态的标准采用临界雷诺数Re k，临界雷诺数大都稳定在2000左右，当计算出的雷诺数Re小于2000时，一般为层流，当Re大于4000时，一般为紊流，当Re介于2000到4000之间时，水流状态不稳定，属于过渡流态。 对给水排水管道进行水力计算时，管道内流体流态均按紊流考虑 紊流流态又分为三个阻力特征区：紊流光滑区、紊流过渡区及紊流粗糙管区。 二、有压流与无压流 水体沿流程整个周界与固体壁面接触，而无自由液面，这种流动称为有压流或压力流。水体沿流程一部分周界与固体壁面接触，另一部分与空气接触，具有自由液面，这种流动称为无压流或重力流 给水管道基本上采用有压流输水方式，而排水管道大都采用无压流输水方式。 从水流断面形式看，在给水排水管道中采用圆管最多 三、恒定流与非恒定流 给水排水管道中水流的运动，由于用水量和排水量的经常性变化，均处于非恒定流状态，但是，非恒定流的水力计算特别复杂，在设计时，一般也只能按恒定流(又称稳定流)计算。 四、均匀流与非均匀流 液体质点流速的大小和方向沿流程不变的流动，称为均匀流；反之，液体质点流速的大小和方向沿流程变化的流动，称为非均匀流。从总体上看，给水排水管道中的水流不但多为非恒定流，且常为非均匀流，即水流参数往往随时间和空间变化。 对于满管流动，如果管道截面在一段距离内不变且不发生转弯，则管内流动为均匀流；而当管道在局部有交汇、转弯与变截面时，管内流动为非均匀流。均匀流的管道对水流的阻力沿程不变，水流的水头损失可以采用沿程水头损失公式进行计算；满管流的非均匀流动距离一般较短，采用局部水头损失公式进行计算。
流体力学第五章压力管路的水力计算

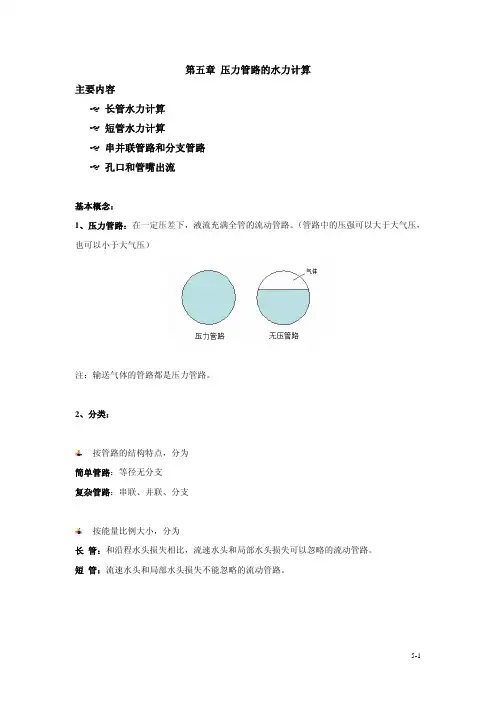

第五章压力管路的水力计算 主要内容 长管水力计算 短管水力计算 串并联管路和分支管路 孔口和管嘴出流 基本概念： 1、压力管路：在一定压差下，液流充满全管的流动管路。（管路中的压强可以大于大气压，也可以小于大气压） 注：输送气体的管路都是压力管路。 2、分类： 按管路的结构特点，分为 简单管路：等径无分支 复杂管路：串联、并联、分支 按能量比例大小，分为 长管：和沿程水头损失相比，流速水头和局部水头损失可以忽略的流动管路。短管：流速水头和局部水头损失不能忽略的流动管路。
