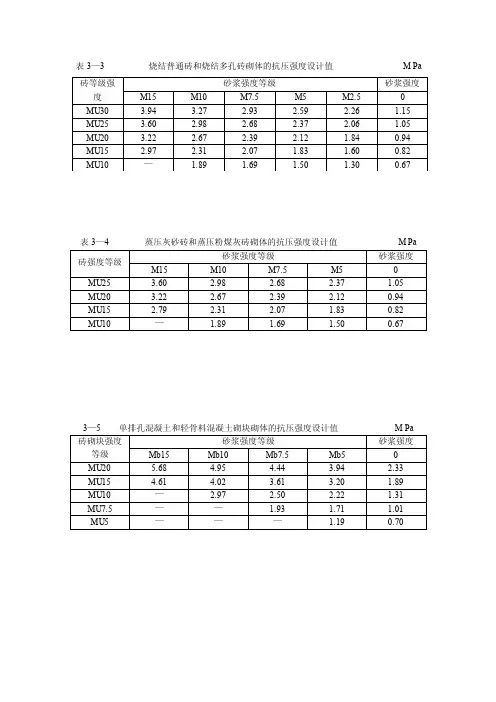

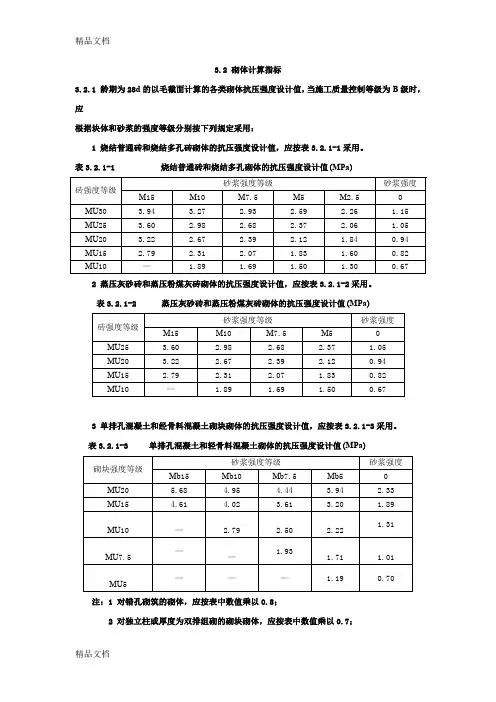

烧结普通砖和烧结多孔砖砌体的抗压强度设计值(MPa) 表3.2.1-1
砖强度等级砂浆强度等级砂浆强度
M15 M10 M7.5 M5 M2.5 0
MU30 3.94 3.27 2.93 2.59 2.26 1.15
MU25 3.60 2.98 2.68 2.37 2.06 1.05
MU20 3.22 2.67 2.39 2.12 1.84 0.94
MU15 2.79 2.31 2.07 1.83 1.60 0.82
MU10 -- 1.89 1.69 1.50 1.30 0.67
蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值(MPa) 表3.2.1-2
砖强度等级砂浆强度等级砂浆强度
M15 M10 M7.5 M5 0
MU25 3.60 2.98 2.68 2.37 1.05
MU20 3.22 2.67 2.39 2.12 0.94
MU15 2.79 2.31 2.07 1.83 0.82
MU10 -- 1.89 1.69 1.50 0.67
3 单排孔混凝土和经骨料混凝土砌块砌体的抗压强度设计值，应按表3.2.1-3采用。
单排孔混凝土和经骨料混凝土砌块砌体的抗压强度设计值(MPa) 表3.2.1-3
砌块强度等级砂浆强度等级砂浆强度
Mb15 Mb10 Mb7.5 Mb5 0
MU20 5.68 4.95 4.44 3.94 2.33
MU15 4.61 4.02 3.61 3.20 1.89
MU10 -- 2.79 2.50 2.22 1.31
MU7.5 -- -- 1.93 1.71 1.01
MU5 -- -- -- 1.19 0.70
注：
1 对错孔砌筑的砌体，应按表中数值乘以0.8；
2 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；
3 对T形截面砌体，应按表中数值乘以0.85；
4 表中轻骨料混凝土砌块为煤矸石和水泥煤渣混凝土砌块。
4. 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列公式计算：fg=f+0.6αfc (3.2.1-1)
α=δρ (3.2.1-2)
式中
fg----灌孔砌体的抗压强度设计值，并不应大于未灌孔砌体抗压强度设计值的2倍；
f----未灌孔砌体的抗压强度设计值，应按表3.2.1-3采用；
fc----灌孔混凝土的轴心抗压强度设计值；
α----砌块砌体中灌孔混凝土面积和砌体毛面积的比值；
δ----混凝土砌块的孔洞率；
ρ----混凝土砌块砌体的灌孔率，系截面灌孔混凝土面积和截面孔洞面积的比值，ρ不应小于33%。
砌块砌体的灌孔混凝土强度等级不应低于Cb20，也不宜低于两倍的块体强度等级。
注：灌孔混凝土的强度等级Cb××等同于对应的混凝土强度等级C××的强度指标。
5 孔洞率不大于35%的双排孔或多排孔轻骨料混凝土砌块砌体的抗压强度设计值，应按表3.2.1-5采用。
6 块体高度为180～350mm的毛料石砌体的抗压强度设计值，应按表3.2.1-6采用。
轻骨料混凝土砌块砌体的抗压强度设计值(MPa) 表3.2.1-5
砌块强度等级砂浆强度等级砂浆强度
Mb10 Mb7.5 Mb5 0
MU10 3.08 2.76 2.45 1.44
MU7.5 -- 2.13 1.88 1.12
MU5 -- -- 1.31 0.78
注：
1 表中的砌块为火山渣、浮石和陶粒轻骨料混凝土砌块；
2 对厚度方向为双排组砌的轻骨料混凝土砌块砌体的抗压强度设计值，应按表中数值乘以0.8。
毛料石砌体的抗压强度设计值(MPa) 表3.2.1-6
毛料石强度等级砂浆强度等级砂浆强度
M7.5 M5 M2.5 0
MU100 5.42 4.80 4.18 2.13
MU80 4.85 4.29 3.73 1.19
MU60 4.20 3.71 3.23 1.65
MU50 3.83 3.39 2.95 1.51
MU40 3.43 3.04 2.64 1.35
MU30 2.97 2.63 2.29 1.17
MU20 2.42 2.15 1.87 0.95
注：
对下列各类料石砌体，应按表中数值分别乘以系数：
细料石砌体 1.5
半细料石砌体 1.3
粗料石砌体 1.2
干砌勾缝石砌体 0.8
7 毛石砌体的抗压强度设计值，应按表3.2.1-7采用。
毛石砌体的抗压强度设计值(MPa) 表3.2.1-7
毛石强度等级砂浆强度等级砂浆强度
M7.5 M5 M2.5 0
MU100 1.27 1.12 0.98 0.34
MU80 1.13 1.00 0.87 0.30
MU60 0.98 0.87 0.76 0.26
MU50 0.90 0.80 0.69 0.23
MU40 0.80 0.71 0.62 0.21
MU30 0.69 0.61 0.53 0.18
MU20 0.56 0.51 0.44 0.15
附录B 各类砌体强度平均值的计算公式和强度标准值
附录B.1 各类砌体强度平均值的计算公式
第附录B.1.1条
轴心抗压强度平均值fm(MPa) 表B.1.1
砌体种类 fm=k1fα1(1+0.07f2)k2
k1 α k2
烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖 0.78 0.5 当f2＜1时，k2= 0.6+0.4f2
混凝土砌块 0.46 0.9 当f2=0时，k2=0.8
毛料石 0.79 0.5 当f2＜1时，k2=0.6+0.4f2
毛石 0.22 0.5 当f2＜1时，k2=0.6+0.4f2
注：
1 k2在表列条件以外时均等于1。
2 式中f1为块体(砖、石、砌块)的抗压强度等级值或平均值；f2为砂浆抗压强度平均值。单位均以MPa计；
3 混凝土砌块砌体的轴心抗压强度平均值，当当f2＞10MPa时，应乘系数1.1～0.01f2，MU的砌体应乘系数0.95，且满足当f1≥f2，f1≤20MPa。
第附录B.1.2条
轴心抗拉强度平均值当ft,m、弯曲抗拉强度平均值当ftm,m和抗剪强度平均值当fv,m(M Pa) 表B.1.2
砌体种类ft,m=k3√f2 ftm,m=k4√f2 fv,m=k5√f2
k3 k4 k5
沿齿缝沿通缝
烧结普通砖、烧结多孔砖 0.141 0.250 0.125 0.125
蒸压灰砂砂、蒸压粉煤灰砖 0.09 0.18 0.09 0.09
混凝土砌块 0.069 0.081 0.056 0.069
毛石 0.075 0.113 -- 0. 188
混凝土标号与强度等级：
标号—强度等级
100—C8;
150—C13;
200—C18;
250—C23;
300—C28;
400—C38;
500—C48;
600—C58
4.1.1 混凝土强度等级应按立方体抗压强度标准值确定。立方体抗压强度标准值系指按标准方法制作养护的边长为150mm 的立方体试件，在28d 龄期用标准试验方法测得的具有95％保证率的抗压强度。
4.1.2 钢筋混凝土结构的混凝土强度等级不应低于C15；当采用HRB335 级钢筋时，混凝土强度等级不宜低于C20；当采用HRB400 和RRB400 级钢筋以及承受重复荷载的构件，混凝土强度等级不得低于C20。
预应力混凝土结构的混凝土强度等级不应低于C30；当采用钢绞线、钢丝、热处理钢筋作为预应力钢筋时，混凝土强度等级不宜低于C40。
注：当采用山砂混凝土及高炉矿渣混凝土时，尚应符合专门标准的规定。
4.1.3 混凝土轴心抗压、轴心抗拉强度标准值fck、ftk 应按表4.1.3 采用。
表 4.1.4 混凝土强度标准值（N/mm2）
强度
种类
混凝土强度等级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
fck
10.0
13.4
16.7
20.1
23.4
26.8
29.6
32.4
35.5
38.5
41.5
44.5
47.4
50.2
ftk
1.27
1.54
1.78
2.01
2.20
2.39
2.51
2.64
2.74
2.85
2.93
2.99
3.05
3.11
4.1.4 混凝土轴心抗压、轴心抗拉强度设计值fc、ft 应按表4.1.4 采用。表 4.1.4 混凝土强度设计值（N/mm2）
强度
种类
混凝土强度等级
C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80
fc 7.2 9.6 11.9 14.3 16.7 19.1 21.1 23.1 25.3 27.5 29.7 31.8 33.8 35.9
ft
0.91
1.10 1.27 1.43 1.57 1.71 1.80 1.89
1.96
2.04 2.09 2.14 2.18
2.22
注：1 计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的边长或直径小于
300mm，则表中混凝土的强度设计值应乘以系数0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制；
2 离心混凝土的强度设计值应按专门标准取用。
一、混凝土强度检测的基本规定 1、混凝土的强度等级应按立方体抗压强度标准值划分。混凝土强度等级应采用符号C与立方体抗压强度标准值（以N/mm2计）表示。 2、立方体抗压强度标准值应为按标准方法制作和养护的边长为100mm的立方体试件，用标准试验方法在28d龄期测得的混凝土抗压强度总体分布中的一个值，强度低于该值的概率为5%。 3、混凝土强度应分批进行检验评定。一个检验批的混凝土应由强度等级相同、试验龄期相同、生产工艺条件和配合比基本相同的混凝土组成。 4、对大批量、连续生产混凝土的强度应按统计方法评定。对小批量或零星生产混凝土的强度应按非统计方法评定。 二、混凝土的取样与试验 1、混凝土的取样 1.1混凝土的取样，宜根据GB_50107-2010中规定的检验评定方法要求制定检验批的划分方案和相应的取样计划。 1.2混凝土强度试样应在混凝土浇筑地点随机抽取。 1.3试件的取样频率和数量应符合下列规定： 1.3.1每100盘，但不超过100m3的同配合比混凝土，取样次 数不应少于一次； 1.3.2每一工作班拌制的同配合比的混凝土，不足100盘和 100m3时其取样次数不应少于一次；
1.3.3当一次连续浇筑的同配合比混凝土超过1000m3时，每 200m3取样不应少于一次； 1.3.4对房屋建筑，每一楼层、同一配合比的混凝土，取样不 应少于一次。 1.4每批混凝土试样应制作的试件总组数，除满足GB_50107-2010中规定的混凝土强度评定所必需的组数外，还应留置为检验结构或构件施工阶段混凝土强度所必需的试件。 2、混凝土试件的制作与养护 2.1每次取样应至少制作一组标准养护试件。 2.2每组3个试件应由同一盘或同一车的混凝土中取样制作。 2.3检验评定混凝土强度用的混凝土试件，其成型方法及标准养护条件应符合现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081的规定。 2.4采用蒸汽养护的构件，其试件应先随构件同条件养护，然后应置入标准养护条件下继续养护，两段养护时间的总和应为设计规定龄期。 3、混凝土试件的试验 3.1混凝土试件的立方体抗压强度试验应根据现行国家标准《普通混凝土力学性能试验方法标准》GB/T 50081的规定执行。每组混凝土试件强度代表值的确定，应符合下列规定： 3.1.1取3个试件强度的算术平均值作为每组试件的强度代表 值；
烧结普通砖强度的检测 发表时间：2019-09-10T08:57:07.970Z 来源：《建筑实践》2019年第11期作者：刘亚芳 [导读] 本文通过介绍几种烧结普通砖检测的策略毕业论文及注意事项，总结在烧结普通砖的实际检测操作的工艺技巧，为建筑行业掌握有效普通砖强度检测提供参考。 衡阳县市场监督管理局质量检验和计量检定中心湖南衡阳 421000 摘要：自远古时代的秦砖汉瓦到现代化建筑，普通砖一直是我国建筑的主要材料之一，因此科学准确地检测其强度是行业需要掌握的一项重要技能。本文通过介绍几种烧结普通砖检测的策略毕业论文及注意事项，总结在烧结普通砖的实际检测操作的工艺技巧，为建筑行业掌握有效普通砖强度检测提供参考。 关键词：烧结普通砖强度检测 近代及建国后，烧结普通砖仍是我国主要的建筑材料之一，无论城市、乡村随处可见烧结普通砖的建筑，其应用面极其广泛，随着时间的推移，这些烧结普通砖建筑物的检测会渐渐被提到日程上来，随着其应用面越来越广，建筑行业对其技术检测也越来越严谨。消除烧结普通砖的检测过程人为误差成为行业关注之一，提高普通砖砖检测数据的准确性成为质检部门研究探讨的重要议题。 1 烧结普通砖简介 1.1 烧结普通砖又称实心砖，是经原料处理、成型、干燥和焙烧而成的平行矩形六面体。 根据其原料和工艺的不同，可分为粘土砖、页岩砖、煤矸石砖等，其规格为240mm长、115mm宽、53mm厚，240mm×115mm的面称为大面，为受力面，240mm×53mm的面称为条面，115mm×53mm的面称为顶面。从烧结普通砖的分类来看有两种分类标准，按照原料分为粘土砖、页岩砖、煤矸石砖、粉煤灰砖，按照焙烧火候分为正火砖、欠火砖、过火砖。 1.2 烧结普通砖的技术性质 1.2.1 基本物理性质 烧结普通砖的标准外行尺寸为240×115×53毫米，在加上10毫米砌筑灰缝，4块砖长或8 块砖宽、16块砖厚均为1米。1立方米砌体需砖512块。 1.2.2 外观质量 砖的外观质量，主要要求其两条面高度差、弯曲、杂质凸出高度、缺楞掉角尺寸、裂纹长度及完整面等六项内容符合规范规定。 1.2.3 抗风化性能 抗风化性能是指砖在长期受到风、雨、冻融等综合条件下，抵抗破坏的能力。凡开口孔隙率小、水饱和系数小的烧结制品，抗风化能力强。 1.2.4 泛霜与石灰爆裂 泛霜是砖在使用中的一种析盐现象。砖内过量的可溶盐受潮吸水溶解后，随水分蒸发向砖表面迁移，并在过饱和下结晶析出，使砖表面呈白色附着物，或产生膨胀，使砖面与砂浆抹面层剥离。对于优等砖，不允许出现泛霜，合格砖不得严重泛霜。 石灰爆裂是指砖坯体中夹杂着石灰块，吸潮熟化而产生膨胀出现爆裂现象。对于优等品砖，不允许出现最大破坏尺寸大于2毫米的爆裂区域；对于合格品砖，要求不允许出现破坏尺寸大于15毫米的爆裂区域。 2烧结普通砖强度的检测 1. 外观质量：对50块砖进行外观质量检验，记录不合格品数d1。d1≤7时，外观质量合格；d1≥11时，外观质量不合格。 3. 尺寸偏差：样品数为20块。长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸。(其中每一尺寸测量不足0.5mm按0.5mm计，每一方向尺寸以两个测量值的算术平均值表示。) 4. 强度：将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm(如果不足100mm，应另取备用试样补足)，在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10～20min，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面厚度不超过3mm的同种水泥浆抹平。制成的试件上下两面须相互平行，并垂直于侧面。将试件置于不低于10℃的不通风室内养护3d。 5. 测量每个试件连接面或受压面的长、宽尺寸各两个，分别取平均值。将试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动。加荷速度以4kN/s为宜，直至试件破坏为止，记录最大破坏荷载P。 计算：RP=P/LB RP：抗压强度，单位为兆帕（MPa） P：最大破坏荷载，单位为牛顿（N） L：受压面（连接面）的长度，单位为毫米（mm） B：受压面（连接面）的宽度，单位为毫米（mm） 6. 5h沸煮吸水率及饱和系数：清理试样表面，然后置于105℃±5℃鼓风干燥箱中干燥至恒重除去粉尘后，称其干质量G0。将干燥试样浸水24h，水温10℃～30℃。取出试样，用湿毛巾拭去表面水分，立即称量。称量时试样表面毛细孔渗出于盘中的水质量亦应计入吸水质量中，所得质量为浸泡24h的湿质量G24。将浸泡24h后的湿试样侧立放入蒸煮箱的篦子板上，试样间距不得小于10mm，注入清水，箱内水面应高于试样表面50mm,加热至沸腾，沸煮5h，停止加热冷却至常温。 计算：W5=G5-G0/G0×100 W5：试样沸煮5h试样吸水率，% G5：试样沸煮5h的湿质量，单位为克（g） G0：试样干质量，单位为克（g） K=G24-G0/G5-G0
混凝土轴心抗压、轴心抗拉强度设计值 f c 、f t 应按表 4.1.4 采用。 2 注：1 计算现浇钢筋混凝土轴心受压及偏心受压构件时，如截面的边长或直径小于 300mm，则表中混凝土的强度设计值应乘以系数 0.8；当构件质量（如混凝土成型、截面和轴线尺寸等）确有保证时，可不受此限制； 2 离心混凝土的强度设计值应按专门标准取用。 混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。 图4-12 混凝土劈裂抗拉试验示意图 1-上压板2-下压板3-垫层4-垫条混凝土的抗拉强度只有抗压强度的1/10～1/20，且随着混凝土强度等级的提高，比值降低。混凝土在工作时一般不依靠其抗拉强度。但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定混凝土抗裂能力的重要指标。有时也用它来间接衡量混凝土与钢筋的粘结强度等。 混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度f ts 。该方法的原理是在试件的两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应力（图4-12），混凝土劈裂抗拉
强度应按下式计算： 式中 f ts —— 混凝土劈裂抗拉强度，MPa ； P —— 破坏荷载，N ； A —— 试件劈裂面面积，mm 2。 混凝土轴心抗拉强度f t 可按劈裂抗拉强度f ts 换算得到，换算系数可由试验确定。 各强度等级的混凝土轴心抗压强度标准值f ck 、轴心抗拉强度标准值f tk 应按表4－1 ７采用。 表4－17 混凝土强度标准值（N/mm 2） 还需注意的是，相同强度等级的混凝土轴心抗压强度设计值f c 、轴心抗拉强度设计值f t 低于混凝土轴心抗压、轴心抗拉强度标准值f ck 、f tk 。 教你如何用WORD 文档 (2012-06-27 192246)转载▼ 标签： 杂谈 1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？ 答：分节，每节可以设置不同的页眉。文件――页面设置――版式――页眉和页脚――首页不同。 2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全
1 总 则 1.0.1～ 本规范系根据国家标准《水利水电工程结构可靠度设计统一标准（GB50199—94）》（简称《水工统标》）的规定，对《水工钢筋混凝土结构设计规范（SDJ20—78）》（简称原规范）的设计基本原则进行了修改，并依据科学研究和工程实践增补有关内容后，编制而成。其适用范围扩大到预应力混凝土结构和地震区的结构，其它与原规范相同。但不适用于混凝土坝的设计，也不适用于碾压混凝土结构。 当结构的受力情况、材料性能等基本条件与本规范的编制依据有出入时，则需要根据具体情况，通过专门试验或分析加以解决。 1.0.4 本规范的施行，必须与按《水工统标》制订、修订的水工建筑物荷载设计规范等各种水工建筑物设计标准、规范配套使用，不得与未按《水工统标》制订、修订的各种水工建筑物设计标准、规范混用。 3 材 料 混凝土 按照国际标准（ISO3893）的规定，且为了与其它规范相协调，将原规范混凝土标号的名称改为混凝土强度等级。在确定混凝土强度等级时作了两点重大修改； （1）混凝土试件标准尺寸，由边长200mm 的立方体改为边长150mm 的立方体； （2）混凝土强度等级的确定原则由原规范规定的强度总体分布的平均值减去倍标准差（保证率90％），改为强度总体分布的平均值减去倍标准差（保证率95％）。用公式表示，即： f cu,k =μfcu,15－σfcu =μfcu ,15(1－δfcu ) （3.1.2-1） 式中 f cu,k ──混凝土立方体抗压强度标准值，即混凝土强度等级值（N ／mm 2）； μfcu,15──混凝土立方体（边长150mm ）抗压强度总体分布的平均值； σfcu ──混凝土立方体抗压强度的标准差； δfcu ──混凝土立方体抗压强度的变异系数。 混凝土强度等级由立方体抗压强度标准值确定，立方体抗压强度标准值是本规范混凝土 其他力学指标的基本代表值。 R （原规范的混凝土村号）与C （本规范的混凝土强度等级）之间的换算关系为： )1.0() 27.11(95.0645.1115,15,R C fcu fcu δδ--= (3.1.2-2) 式中为试件尺寸由200mm 立方体改为150mm 立方体的尺寸效应影响系数；为计量单位换算系数。 由此可得出R 与C 的换算关系如表3.1.2所列 表3.1.2 R 与C 换算表 注：表中混凝土立方体抗压强度的变异系数是取用全国28个大中型水利水电工程合格 水平的混凝土立方体抗压强度的调查统计分析的结果。 3.1.3 混凝土强度标准值 （1）混凝土轴心抗压强度标准值
混凝土轴心抗压强度试验 (一)试验目的 测定混凝土棱柱体轴心抗压强度，比较素混凝土和钢筋混凝土的强度差异，分析钢筋骨架对混凝土的作用。 (二)试验仪器 试模尺寸为150mm×l50mm×300mm卧式棱柱体试模，电脑全自动恒应力试验机，微机控制压力试验机测控系统。 (三)试验步骤和方法 1．按混凝土配制强度计算配合比，制作150mm×l50mm×300mm棱柱体试件2根，其一为素混凝土试件，其一为钢筋混凝土试件。隔天拆模并把试件在标准养护条件下，养护28d。 2．取出试件，清除表面污垢，擦干表面水份，仔细检查后，在其中部量出试件宽度(精确至lmm)，计算试件受压面积。在准备过程中，要求保持试件湿度无变化。 3．在压力机下压板上放好棱柱体试件，几何对中；球座最好放在试件顶面并凸面朝上。 4．以立方抗压强度试验相同的加荷速度，均匀而连续地加荷，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记录最大荷载。试验时观察裂缝的发展情况。 5.若试件的试验数据或钢筋未发生屈服可再进行抗压试验。 6．因条件有限所以取所得数据为该试件的轴心抗压强度。 (四)注意事项 1.钢筋应放置在混凝土试件的中央。 2.进行试验时，压力板应对准几何中心再进行加载。 3.箍筋时要保证钢筋箍紧，防止影响试验结果。 4.开始试验时要清零。 5.试验完后将试件分解回收。 (五)试验记录
素混凝土（强度为29.4Mb)： 钢筋混凝土(强度为34.9Mb)： (六)试验结果分析 据试验得出的数据来看，有些素混凝土的轴心抗压强度比钢筋混凝土的轴心抗压强度大。其原因有可能是： 1.试验时，试件放置的位置使受力点不在几何中心，形成了偏心受压。 2.制作钢筋骨架时，未将箍筋箍紧，导致试验时钢筋骨架松动或散架，影响试验结果。 (七)裂缝发展变化
混凝土立方体抗压强度标准值fcu,k的计算 1.立方体抗压强度标准值fcu,k ⑴ 测定方法 我国国家标准《普通混凝土力学性能试验方法》(GBJ81-85)规定以边长为150mm的立方体为标准试件，标准立方体试件在(20±3)℃的温度和相对湿度90％以上的潮湿空气中养护28d，按照标准试验方法测得的抗压强度作为混凝土的立方体抗压强度，单位为N/mm2。 ⑵《混凝土结构设计规范》规定用上述标准试验方法测得的具有95％保证率的立方体抗压强度作为混凝土的立方体抗压强度标准值，用符号fcu,k表示。 ⑶ 强度等级的划分 《混凝土结构设计规范》规定混凝土强度等级应按立方体抗压强度标准值fcu,k确定。混凝土强度等级划分有C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75和C80，共14个等级。例如，C30表示立方体抗压强度标准值为30N /mm2。其中，C50～C80属高强度混凝土范畴。 2.混凝土的轴心抗压强度 fc 混凝土的抗压强度与试件的形状有关，采用棱柱体比立方体能更好地反映混凝土结构的实际抗压能力。用混凝土棱柱体试件测得的抗压强度称轴心抗压强度。 ⑴ 测定方法 我国《普通混凝土力学性能试验方法》规定以150mm×150mm×300mm的棱柱体作为混凝土轴心抗压强度试验的标准试件。棱柱体试件与立方体试件的制作条件相同，试件上下表面不涂润滑剂。棱柱体试件的抗压强度都比立方体的强度值小，并且棱柱体试件高宽比越大，强度越小。 ⑵ 轴心抗压强度标准值fck 《混凝土结构设计规范》规定以150mm×150mm×300mm的棱柱体试件试验测得的具有95％保证率的抗压强度为混凝土轴心抗压强度标准值，用符号fck表示。 ⑶ 轴心抗压强度标准值与立方体抗压强度标准值的关系 《混凝土结构设计规范》基于安全取偏低值，轴心抗压强度标准值与立方体抗压强度标准值的关系按下式确定： fck＝0.88αc1αc2fcu,k (1) 式中：
实验一 烧结普通砖试验 试验日期 指导教师 （一） 试验目的 （二）试验记录 砖的抗压强度记录表 加载速度： 试样编号 受压面尺寸（mm ） 受压面积 F =a*b （mm 2） 最大荷载 P （N ） 抗压强度 f i （MPa ） 长（a ） 宽（b ） 1 2 3 4 5 6 7 8 9 10 （三）强度试验 抗压强度平均值f = MPa 。（精确至0.01） 十块砖样的抗压强度标准差() ∑== 10 1 i 2 i -9 1s f f = MPa 。 （精确至0.01） 变异系数f s = δ= （精确至0.01）
（四）强度评定方法 1）平均值—标准值 方法评定 变异系数21.0≤δ时，按表1中抗压强度平均值f 、强度标准值k f 评定砖的强度等级。 样本量n=10时的强度标准值按下式计算。 s 8.1f f k -= 式中k f 为强度标准值，单位为兆帕（MPa ），精确至0. 1。 2）平均值—最小值 方法评定 变异系数21.0>δ时，按表1中抗压强度平均值f 、单块最小抗压强度值min f 评定砖的强度等级，单块最小抗压强度值精确至0.1MPa 。 表1 烧结普通砖强度等级 （五）结论 本组试样采用 方法评定。 本组试样的强度等级为 。 依据标准：GBT2542-2003 《砌墙砖试验方法》； GB5101-2003 《烧结普通砖》。
课程名称：《建筑材料实验》第周，第讲次 摘要 授课题目烧结普通砖实验 本讲目的要求及重点难点： 【目的要求】通过本讲课程的学习，学会烧结普通砖抗压强度试验方法，并通过测试的抗压强度确定烧结普通砖的标号。 【重点】烧结普通砖抗压强度试验方法，试验结果的计算。 【难点】抗压强度试验方法。 内容 【本讲课程的引入】 砌体材料作为建筑施工中的主要材料在工程中有着广泛的应用。砌体材料由 于自身抗压性能可分为承重和非承重砌块。所以抗压强度的测试与评定对控制砌筑 工程的质量起着关键的作用。不同种类砌块的抗压强度试验方法不同，如烧结普通 砖、非烧结砖以及多孔砖的抗压强度试验方法各有不同，本节课我们主要介绍的烧 结普通砖的试验方法。由于考虑到环境与耕地的破坏，单纯的粘土砖已经禁止使用， 现在使用的烧结砖一般为，页岩砖、煤矸石砖、粉煤灰砖。 【本讲课程的内容】 （一）取样、试样制备 1.取样 验收检验砖样的抽取应在供方堆场上，由供需双方人员会同进行。强度等级试 验抽取砖样10块。 2.试样制备 （1）将砖样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，见图试 6.1所示。如果不足100mm，应另取备用试样补足。 （2）在试样制备平台上，将已断开的半截砖放入室温的净水中浸10～20min 后取出，并以断口相反方向叠放，两者中间用厚度不超过5mm的水泥净浆粘结。水 泥净浆采用强度等级为32.5MPa的普通硅酸盐水泥调制，要求稠度适宜。上下两面 用厚度不超过3mm的同种水泥净浆抹平。制成的试件上下两面须互相平行，并垂直 于侧面，见图试6.2所示。 1
求均方差。均方差的公式如下：（xi为第i个元素）。 S = ((x1-x的平均值)^2 + (x2-x的平均值)^2+(x3-x的平均值)^2+...+(xn-x的平均值)^2)/n)的平方根 1 .砼试块留样的部位和数量 在规范中7.4.1中明确规定用于检查结构构件混凝土强度的试块应该在混凝土的浇注地点随机抽取。取样和试块的留置应符合下面几个规定：1不超过100M3的同配合比的混凝土，取样不得少于一次；2每工作班搅拌的同一配合比的混凝土不足100盘时取样不得少于一次；3当一次连续浇注超过1000M3每200 M3取样一次;每一楼层、同一配合比的混凝土，取样不得少于一次；4每次取样应该至少留置一组标准养护试块，同条件养护试块的留置组数应根据实际需要确定。 所谓的实际需要，在规范的附录D中说明：同条件养护的试块所对应的结构构件或结构部位应由监理(建设)施工等各方共同决定，选定的依据是什么？结构实体的检验仅限于涉及结构安全的柱、墙、梁等结构构件的重要部位。像垫层等非涉及结构安全的部位完全可以不留置同条件试块。同条件试块留置数量依照《规范》的规定：同一强度等级的同条件养护试块，其留置的数量应根据混凝土工程的工程量和重要性决定，不宜少于10组不应少于3组，不少于10组是为了按照GBJ107的要求构成进行统计方法的必要条件，不少3组是为了按照GBJ107的要求构成非统计方法的必要条件。 当有抗渗要求的工程时，混凝土试块应当在浇注地点随机取样，同一工程同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。 2. 砼试块的制作和养护 参加混凝土强度评定的试块分为标养试块和同养试块，标养试块是指在标养室养护的试块，规范规定标养试块是在温度20度上下3度范围，湿度不小于百分之九十，养护28天；同养试块是指在浇注现场随机抽取混凝土制作的试块，同养试块是在施工现场随机抽取并在现场依现场养护条件日平均温度累积至600摄氏度的试块。同时，《规范》也规定了等效的养护周期不宜小于14d也不宜大于60d。在进行高层建筑施工的情况下，通常我们也要留置拆模试块，冬季时，温度较低，混凝土的强度发展缓慢，这就要求拆模的龄期长些，夏季时，温度高，混凝土的强度发展较快，一般在7d的现场养护条件下，混凝土强度就能达到90%以上，可以适当的缩短拆模龄期。
烧结普通砖和烧结多孔砖砌体的抗压强度设计值(MPa) 表3.2.1-1 砖强度等级砂浆强度等级砂浆强度 M15 M10 M7.5 M5 M2.5 0 MU30 3.94 3.27 2.93 2.59 2.26 1.15 MU25 3.60 2.98 2.68 2.37 2.06 1.05 MU20 3.22 2.67 2.39 2.12 1.84 0.94 MU15 2.79 2.31 2.07 1.83 1.60 0.82 MU10 -- 1.89 1.69 1.50 1.30 0.67 蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值(MPa) 表3.2.1-2 砖强度等级砂浆强度等级砂浆强度 M15 M10 M7.5 M5 0 MU25 3.60 2.98 2.68 2.37 1.05 MU20 3.22 2.67 2.39 2.12 0.94 MU15 2.79 2.31 2.07 1.83 0.82 MU10 -- 1.89 1.69 1.50 0.67 3 单排孔混凝土和经骨料混凝土砌块砌体的抗压强度设计值，应按表3.2.1-3采用。 单排孔混凝土和经骨料混凝土砌块砌体的抗压强度设计值(MPa) 表3.2.1-3 砌块强度等级砂浆强度等级砂浆强度 Mb15 Mb10 Mb7.5 Mb5 0 MU20 5.68 4.95 4.44 3.94 2.33 MU15 4.61 4.02 3.61 3.20 1.89 MU10 -- 2.79 2.50 2.22 1.31 MU7.5 -- -- 1.93 1.71 1.01 MU5 -- -- -- 1.19 0.70 注： 1 对错孔砌筑的砌体，应按表中数值乘以0.8； 2 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7； 3 对T形截面砌体，应按表中数值乘以0.85； 4 表中轻骨料混凝土砌块为煤矸石和水泥煤渣混凝土砌块。
中华人民共和国国家标准 混凝土强度检验评定标准 Standard for test and evaluation of concrete compression strength GB50107－2010 2010－05－31发布2010－12－01实施———————————————————————————— 中华人民共和国建设部 国家质量监督检验检疫总局
前言 本标准是根据原建设部《关于印发〈二OO二～二OO三年度工程建设国家标准制订、修订计划〉的通知》（建标[2003]102号）的要求，标准编制组经广泛调查研究，认真总结实践经验、参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。 本标准规定的主要内容有：1总则；2术语、符号；3基本规定；4混凝土的取样与试验；5混凝土强度的合格评定。 本标准修订的主要内容是：1增加了术语、符号；2补充了试件取样频率的规定；3增加了C60及以上高强混凝土非标准尺寸试件确定折算系数的方法；4修改了评定方法中标准差已知方案中的标准差计算公式；5修改了评定方法中标准差未知方案的评定条文；6修改了评定方法中非统计方法的评定条文。 本标准由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑科学研究院《混凝土强度检验评定标准》管理组（地址：北京市北三环东路30号，邮政编码：100013；电子信箱：standards@https://www.doczj.com/doc/0b10518246.html,）。 本标准主编单位：中国建筑科学研究院 本标准参编单位：北京建工集团有限责任公司 湖南大学 北京市建筑工程安全质量监督总站 上海建工材料工程有限公司 西安建筑科技大学 云南建工混凝土有限公司 舟山市建筑工程质量监督站 北京东方建宇混凝土技术研究院 贵州中建建筑科学研究院 沈阳北方建设股份有限公司 广东省建筑科学研究院
混凝土立方体抗压强度标准值用fcu,k表示。 混凝土强度等级采用符号C与立方体抗压强度标准值（以N/m㎡计）表示. 例：C25就是25N/平方MM 立方体抗压强度标准值系指对按标准方法制作和养护的边长为150mm(150*150*150mm)的立方体试件,在28d龄期，用标准试验方法测得的抗压强度总体分布中的一个值，强度低于该值的百分率不超过5%。 每组三个试件应在同一盘混凝土中取样制作。其强度代表值的确定，应符合下列规定： 一、取三个试件强度的算术平均值作为每组试件的强度代表值； 二、当一组试件中强度的最大值或最小值与中间值之差超过中间似的15%时，取中间值作为该组试件的强度代表值； 三、当一组试件中强度的最大值和最小值与中间值之差均超过中间值的15%时，该组试件的强度不应作为评定的依据。 例：一组强度值18、24、20。22、24、16 那么：20*15%=3、20-18=2、24-20=2,(18+24+20)/3=20.其代表值是20. 那么：22*15%=3.3、24-22=2、22-16=6，其代表值是22. 简述：其中只有一个强度超过中间值的15%就取中间值，两个都超过中间值15%时作废，如果两个中间值不超过15%就取组数算数的平均值。 根据有关标准规定，建筑材料强度统一由符号“f”表达。 混凝土轴心抗压强度标准值为fck，"c"是棱柱体的意思，“k”是标准值
的意思。混凝土立方体抗压强度为“fcu”。其中，“cu”是立方体的意思。而立方体抗压强度标准值以“fcu,k”表达，其中“k”是标准值的意思，例如混凝土强度等级为C20时，fcu,k=20N/mm2（MPa），即立方体28d抗压强度标准值为20MPa。 1、混凝土（砂浆）试块试验结果汇总表中的达到强度%：用混凝土（砂浆）的强度÷标准强度×100%（即试压结果÷强度等级×100%） 2、混凝土抗压强度计算表 mfcu ------同一验收批混凝土强度的平均值 fcu------抗压强度 σo——验收批混凝土立方体抗压强度的标准差（N/m㎡）； fcu,k ------设计的混凝土强度标准值（即：C25=25兆帕，C30=30兆帕） fcu,min -----同一验收批混凝土强度最小值 Sfcu ------同一验收批混凝土强度的标准值 m2fcu-----同一验收批混凝土强度平均值的平方 fcu,i----第Ⅰ组混凝土试件强度值（N/mm2）； n----一个验收混凝土试件级数。 (验收批总组数) ∑---总和。 n ∑ fcu,i 2 － nm2fcu Sfcu= i=1 __________________ n － 1
1 总则 1.0.1～1.0.3 本规范系根据国家标准《水利水电工程结构可靠度设计统一标准（GB50199—94）》（简称《水工统标》）的规定，对《水工钢筋混凝土结构设计规范（SDJ20—78）》（简称原规范）的设计基本原则进行了修改，并依据科学研究和工程实践增补有关内容后，编制而成。其适用范围扩大到预应力混凝土结构和地震区的结构，其它与原规范相同。但不适用于混凝土坝的设计，也不适用于碾压混凝土结构。 当结构的受力情况、材料性能等基本条件与本规范的编制依据有出入时，则需要根据具体情况，通过专门试验或分析加以解决。 1.0.4 本规范的施行，必须与按《水工统标》制订、修订的水工建筑物荷载设计规范等各种水工建筑物设计标准、规范配套使用，不得与未按《水工统标》制订、修订的各种水工建筑物设计标准、规范混用。 3 材料 3.1 混凝土 3.l.2 按照国际标准（ISO3893）的规定，且为了与其它规范相协调，将原规范混凝土标号的名称改为混凝土强度等级。在确定混凝土强度等级时作了两点重大修改； （1）混凝土试件标准尺寸，由边长200mm的立方体改为边长150mm的立方体； （2）混凝土强度等级的确定原则由原规范规定的强度总体分布的平均值减去1.27倍标准差（保证率90％），改为强度总体分布的平均值减去1.645倍标准差（保
证率95％）。用公式表示，即： f cu,k =μfcu,15－1.645σfcu =μfcu ,15(1－1.645δfcu ) （3.1.2-1） 式中 f cu,k ──混凝土立方体抗压强度标准值，即混凝土强度等级值（N ／mm 2）； μfcu,15──混凝土立方体（边长150mm ）抗压强度总体分布的平均值； σfcu ──混凝土立方体抗压强度的标准差； δfcu ──混凝土立方体抗压强度的变异系数。 混凝土强度等级由立方体抗压强度标准值确定，立方体抗压强度标准值是本规范混凝土 其他力学指标的基本代表值。 R （原规范的混凝土村号）与C （本规范的混凝土强度等级）之间的换算关系为： )1.0() 27.11(95.0645.1115,15,R C fcu fcu δδ--= (3.1.2-2) 式中0.95为试件尺寸由200mm 立方体改为150mm 立方体的尺寸效应影响系数；0.1为计量单位换算系数。 由此可得出R 与C 的换算关系如表3.1.2所列 表3.1.2 R 与C 换算表
砼轴心抗压强度与立方体抗压强度的关系 一、混凝土变形及破坏的过程二、混凝土立方体抗压标准强度三、轴心抗压强度四、抗拉强度五、影响强度的因素六、提高强度的措施 按照国家标准《普通混凝土力学性能试验方法》（GBJ50081-2002），制作边长为150mm的立方体试件，在标准条件（温度20 2 C，相对湿度90%以上）下，养护到28d龄期，测得的抗压强度值为混凝土立方体试件抗压强度（简称立方抗压强度），以f cu 表示。 根据粗骨料的最大粒径，按表4—13选择立方体试件的尺寸，若为非标准试件时，测得的抗压强度应乘以换算系数，以换算成相当于标准试件的试验结果。选用边长为100 mm的立方体试件时，换算系数为0.95；选用边长为200 mm 的立方体试件时，换算系数为1.05。表4—13 立方体试件尺寸选用表 试件尺寸(mm×mm ×mm) 骨料最大粒径(mm) 100×100×100 30 150×150×150 40 200×200×200 60 采用标准条件养护，是使试验结果有可比性，但若工地现场的养护条件与标准养护条件有较大差异时，试件应在与工程相同的条件下养护，并按所需的龄期进行试验，将测得的立方体抗压强度值作为工地混凝土质量控制的依据。 按标准方法制作边长为150mm的立方体试件，在28d龄期，用标准方法测得的强度总体分布中具有不低于95%保证率的抗压强度值，以f cu.k 表示。 混凝土强度等级是按立方体抗压标准强度来划分的。可划分为：C15、C20、C25、C30、C35、C40、C45、C50、C55、C60 、C65 、C70 、C75 、C80十四个等级。cp ） 采用150 150 300mm棱柱体作为标准试件，也可用非标准试件，但高宽比应在2∽3的范围里。试验表明，在立方体抗压强度f cu.k =10~55MPa的范围内，轴心抗压强度f c.k =(0.76~0.82) f cu. 混凝土是一种脆性材料，抗拉强度与抗压强度为1/10~1/20。 混凝土劈裂抗压强度：2P P f ts =——=0.637——A A 4、混凝土立方体抗压强度计算（原理）１）、以三个试件测量值的算术平均值作为该组试件的抗压强度值。２）、三个试件中的最大值或最小值中如有一个与中间值的差值超过中间值的15 %时，则把最大值与最小值一并舍除，取中间值作为该组试件的抗压强度值。３）、如有两个测量值与中间值的差均超过中间值的15％，则该组试件的试验结果无效。举例： 采用边长为10cm的立方体试件进行砼的强度检测，经过标准养护28天后测得受压破坏荷载分别为：350KN、420KN、315KN，计算该组砼的立方体抗压强度代表值为多少？ 33.25MPa 1、水泥强度与水灰比2、骨料的性质3、养护条件4、龄期5、其它因素W/C C/W ) W C ( f f b ce a cu 46 0 . a 07 0 . b 48 0 . a 33 0 . b 1、水泥强度与水灰比2、骨料的性质3、养护条件4、龄期5、其它因素标准养护：温度20 3 ℃，相对湿度90%以上。自然养护：自然条件下的养护，温度随气温的变化而变化，应保持湿度，用草袋覆盖，并不断浇水，以防止收缩。3．养护条件 混凝土养护条件主要是指养护的温度与湿度，它们对混凝土强度的发展有较大的影响。 水泥水化需要一定的水分，在干燥环境下，混凝土强度的发展会减缓甚至完全停止。同时会有较大的干缩，以致产生干缩裂缝，影响混凝土的强度。所以，在砼硬化初期，一定要使其表面保持潮湿状态。 在一定的湿度下，养护温度高，水泥水化速度快，强度发展也快，所以用蒸汽养护可加速混凝土硬化。温度低，混凝土硬化慢。当温度低于0℃时，混凝土硬化停止，低于 3℃时，还会发生冰冻破坏。冬季施工时，要注意混凝土保温，使混凝土能正常硬化。4、龄期龄期对混凝土强度的发展有较大的影响主要与养护条件温度与湿度有关。 在标准养护条件下，龄期与混凝土强度之间的关系为：f ２８＝f ３（ｌｇ２８／ｌｇ３）５、试验条件（试件形状和尺寸、表面平整度、加荷速度） 1、高标号的水泥和快硬早强水泥 2、干硬性混凝土 3、湿热处理蒸汽养护：将混凝土放在温度低于100℃常压蒸汽中进行养护。一般16~20h。蒸压养护：将混凝土构件放在125℃及8atm的压蒸锅内进行养护。 4、采用机械搅拌和振捣 5、掺外加剂、掺合料
1 总则 1.0.1～本规范系根据国家标准《水利水电工程结构可靠度设计统一标准（GB50199—94）》（简称《水工统标》）的规定，对《水工钢筋混凝土结构设计规范（SDJ20—78）》（简称原规范）的设计基本原则进行了修改，并依据科学研究和工程实践增补有关内容后，编制而成。其适用范围扩大到预应力混凝土结构和地震区的结构，其它与原规范相同。但不适用于混凝土坝的设计，也不适用于碾压混凝土结构。 当结构的受力情况、材料性能等基本条件与本规范的编制依据有出入时，则需要根据具体情况，通过专门试验或分析加以解决。 1.0.4 本规范的施行，必须与按《水工统标》制订、修订的水工建筑物荷载设计规范等各种水工建筑物设计标准、规范配套使用，不得与未按《水工统标》制订、修订的各种水工建筑物设计标准、规范混用。 3 材料 混凝土 按照国际标准（ISO3893）的规定，且为了与其它规范相协调，将原规范混凝土标号的名称改为混凝土强度等级。在确定混凝土强度等级时作了两点重大修改； （1）混凝土试件标准尺寸，由边长200mm的立方体改为边长150mm的立方体； （2）混凝土强度等级的确定原则由原规范规定的强度总体分布的平均值减去倍标准差（保证率90％），改为强度总体分布的平均值减去倍标准差（保证率95％）。用公式表示，即： f cu,k=μfcu, 15－σfcu =μfcu, 15 (1－δfcu) （3.1.2-1）
式中 f cu,k ──混凝土立方体抗压强度标准值，即混凝土强度等级值（N ／mm 2）； μfcu,15──混凝土立方体（边长150mm ）抗压强度总体分布的平均值； σfcu ──混凝土立方体抗压强度的标准差； δfcu ──混凝土立方体抗压强度的变异系数。 混凝土强度等级由立方体抗压强度标准值确定，立方体抗压强度标准值是本规范混凝土 其他力学指标的基本代表值。 R （原规范的混凝土村号）与C （本规范的混凝土强度等级）之间的换算关系为： )1.0() 27.11(95.0645.1115,15,R C fcu fcu δδ--= (3.1.2-2) 式中为试件尺寸由200mm 立方体改为150mm 立方体的尺寸效应影响系数；为计量单位换算系数。 由此可得出R 与C 的换算关系如表3.1.2所列 表3.1.2 R 与C 换算表
混凝土强度评定计算方法 2009年05月25日星期一 21:46 混凝土强度评定计算方法mfcu: 同一验收批强度平均值 fcu,k:设计要求强度值 fcu,min: 同一验收批强度最小值 1、非统计法：mfcu≥1.15fuc,k fcu,min≥0.95 fcu,k 2、统计方法: mfcu-λ 1 Sfcu≥0.9 fcu,k fcu,min≥λ 2 fcu,k Sfcu=每组试验值的方差 （N=10-14: λ 1=1.7 λ 2 =0.9） （N=15-25: λ 1=1.65 λ 2 =0.85） （N=25组以上: λ 1=1.6 λ 2 =0.85） 混凝土强度检验评定标准 GBJ107－87 第一章总则 第1.0.1条为了统一混凝土强度的检验评定方法，促进企业提高管理水平，确保混凝土强度的质量，特制定本标准。 第1.0.2条本标准适用于普通混凝土和轻骨料混凝土抗压强度的检验评定。 有特殊要求的混凝土，其强度的检验评定尚应符合现行国家标准的有关规定。 第1.0.3条混凝土强度的检验评定，除应遵守本标准的规定外，尚应符合现行国家标准的有关规定。 注：对按《钢筋混凝土结构设计规范》（TJ10—74）设计的工程，使用本标准进行混凝土强度检验评定时，应按本标准附录一的规定，将设计采用的混凝土标号换算为混凝土强度等级。施工时的配制强度也应按同样原则进行换算。 第二章一般规定
第2.0.1条混凝土的强度等级应按立方体抗压强度标准值划分.混凝土强度等级采用符号C与立方体抗压强度标准值（以N/m㎡计）表示. 第2.0.2条立方体抗压强度标准值系指对按标准方法制作和养护的边长为150mm的立方体试件,在28d龄期，用标准试验方法测得的抗压强度总体分布中的一个值，强度低于该值的百分率不超过5%。 第2.0.3条混凝土强度应分批进行检验评定.一个验收批的混凝土应由强度等级相同、龄期相同以及生产工艺条件和配合比基本相同的混凝土组成。对施工现场的现浇混凝土，应按单位工程的验收项目划分验收批,每个验收项目应按照现行国家标准《建筑安装工程质量检验评定标准》确定。 第2.0.4条预拌混凝土厂、预制混凝土构件厂和采用现场集中搅拌混凝土的施工单位,应按本标准规定的统计方法评定混凝土强度。对零星生产的预制构件的混凝土或现场搅拌的批量不大的混凝土，可按本标准规定的非统计方法评定。 第2.0.5条为满足混凝土强度等级和混凝土强度评定的要求，应根据原材料、混凝土生产工艺及生产质量水平等具体条件,选择适当的混凝土施工配制强度。混凝土的施工配制强度可按照本标准附录二的规定，结合本单位的具体情况确定。 第2.0.6条预拌混凝土厂、预制混凝土构件厂和采用现场集中搅拌混凝土的施工单位,应定期对混凝土强度进行统计分析，控制混凝土质量。可按本标准附录三的规定，确定混凝土的生产质量水平。 第三章混凝土的取样，试件的制作、养护和试验 第3.0.1条混凝土试样应在混凝土浇筑地点随机抽取，取样频率应符合下列规定： 一、每100盘，但不超过100 的同配合比的混凝土，取样次数不得少于一次； 二、每一工作班拌制的同配合比的混凝土不足100盘时其取样次数不得少于一次。 注：预拌混凝土应在预拌混凝土厂内按上述规定取样。混凝土运到施工现场后，尚应按本条的规定抽样检验。 第3.0.2条每组三个试件应在同一盘混凝土中取样制作。其强度代表值的确定，应符合下列规定： 一、取三个试件强度的算术平均值作为每组试件的强度代表值； 二、当一组试件中强度的最大值或最小值与中间值之差超过中间值的15%时，取中间值作为该组试件的强度代表值； 三、当一组试件中强度的最大值和最小值与中间值之差均超过中间值的15%时，该组
试验原理 众所周知，混凝土的强度主要取决于水泥石的强 度，而水泥石的强度又与水泥的标号、水灰比有密切的 关系，此外还受施工质量等因素的影响，而能综合反映 混凝土内部质量的是水泥石的孔隙率。 混凝土28天强度的高低，是与28天混凝土的孔 隙率有关的，而28天的孔隙率又是与混凝土浇筑初期 的内部结构有关的。具体讲某一水灰比较大，强度较 低的混凝土，比另一水灰比较小，强度较高的混凝土， 在28夭时所多的孔隙体积，是和刚浇筑时或1天龄期 时的孔隙体积相差的数量相等的。所以，不同强度的 混凝土在28天时的声波速度是不同的，而它们在1天 时的声波速度也相应是不相同的。这就使我们有可能 利用混凝土1天的声波速度来区分不同强度的混凝 土。 采用2 4 小时并在50℃条件下加速养护，既可以 相当早地为质量控制提供依据，又可以取得比较稳定 的声波速度。本次室内试验表明，在50℃条件下加速 养护24小时后，混凝土的强度大约相当于标准养护3 天的强度，所以，本方法采用50℃加速养护。这样既 可以统一制定公式的温度条件和现场的温度条件，又 可以用混凝土成熟度较高时的波速来推定其28天抗 折强度，从而提高推定的可靠度。 3 试验方法 3.1试验仪器设备 加速养护箱，本课题研制。可自动恒温恒湿控制， 箱体尺寸60 X 40 X 24 (cm)，如图1所示。 图1 加速养护箱构造示意图 JC -2 超声仪，(换能器100KC，由北京无线电三 厂生产)或SYC一2岩石参数声波测定仪(换能器 50KC，由湘潭无线电仪器厂生产)。 3.2 试验用材料与混凝土配合比 试验用材料为机场道面混凝土常用的425号普通 水泥，砂子为中砂，石子为石灰石碎石，5一20,20一40 (mm)两级配。混凝土配合比为机场道面混凝土常用 的类型。 3.3 试验方法 实验室采用模拟混凝土道面板和相应的标准抗折
烧结普通砖试验作业指导书 1、检验规范：GB/T5101-2017 《烧结普通砖》GB/T2542-2012《砌墙砖试验方法》 2、试样数量：10块 3、试件尺寸：240*115*53 4、环境 4.1试验环境要求：10～35 ℃ 6.1试样制作 6.1.1采用样品中间部位切割，交错叠加灌浆制成强度试验试样的方式。 6.1.2将试样锯成两个半截砖，两个半截砖用于叠合部分的长度不得小于 100mm，如果不足100mm，应另取备用试样补足。 6.1.3将已切割开的半截砖放入室温的净水中浸20min~30min后取出，在铁 丝网架上滴水20min~30min，以断口相反方向装入制样模具中。用插板控制两个半砖间距不应大于5mm，砖大面与模具间距不应大于3mm，砖断面、顶面与模具间垫以橡胶垫或其他密封材料，模具内表面涂油或脱模剂。 6.1.4将净浆材料按照配制要求，置于搅拌机中搅拌均匀。 6.1.5将装好试样的模具置于振动台上，加入适量搅拌均匀的净浆材料，振 动时间为0.5mm~1min，停止振动，静置至净浆材料达到初凝时间（约15min~19min）后拆模。 6.1.6试样养护：在不低于10℃的不通风室内养护4h。 6.2试验步骤 6.2.1测量每个试样连接面或受压面的长、宽尺寸各两个，分别取其平均值， 精确至1mm。(加图片) 6.2.2（试验机使用过程）将试样平放在加压板的中央，垂直于受压面加荷， 应均匀平稳，不得发生冲击或振动，加荷速度以（5±0.5）kN/s为宜，直至试样破坏为止，记录最大破坏荷载p。 7、试验结果处理及修约： ）按式2计算 7.1.1每块试样的抗压强度（R P =P/L×B R P 式中： R ——抗压强度，单位为兆帕Mpa； P P——最大破坏荷载，单位为牛顿N； L——受压面（连接面）的长度，单位为毫米mm； B——受压面（连接面）的宽度，单位为毫米mm；
