关于电流表、电压表测量对象的确定
关于电流表：由于电流表必有串联在被测量电路中，而串联电路的特点是电流只有一条路径，必须先后通过各元件，因此判断电流表的测量对象，只要：
①看流进电流表电流是从哪些用电器中流出来的，这个电流表测量的就是这些用电器中的电流；
②看从电流表中流出的电流，流进哪些用电器，这个电流表测量的就是这些用电器中的电流。例题1：试判断右图中电流表分别测量哪些用电器中的电流?
［分析］：从图可以看出，流过A1的电流,从a点开始分流，分别流过 a
R1、R2，所以A1测量的是R1、R2中的电流；再看从A2，流进的电流分别
是从R2和R3中流出的，所以A2测量的是R2和R3中的电流。
另外，可根据经验：凡是连接在干路中的电流表，测量的是整个
并联电路中的电流（即总电流）；凡是连接在某支路中的电流表，测量
的仅仅是它所在的那条支路中的电流。
例题2：试判断右图中电流表分别测量哪些用电器中的电流?
［分析］：从图可以看出A1接在干路中，所以它测量的是整个电路中
的电流，即总电流（流过L1和L2的电流）。
A2接在L2支路中，所以它测量的是L2中的电流。
对于电压表:由于它必须并联在被测量电路两端，根据并联电路的特点，电流从某处开始分流，然后到另一处汇合。所以判断电压表测量对象，可以这样考虑：先沿着电压表两端的连线，找到两个与其他用电器连接的点；再顺着电流的流向，看电流从哪个连接点开始分流（这个点可称为“分流点”），分别通过电压表和用电器，然后汇合到另一个点（这个点可称为“汇合点”），那么分流后与汇合前的电流流过的这二部份（电压表与相应的用电器）就是
并联关系，这个电压表测量的就是这二个点之间的所有用电器的电压。
[土办法]：正常电路中，看某电压表可以与哪些用电器（不包括电源、
电压表，但可以包括电流表）构成回路，那么，这个电压表测量的就是
那些用电器两端的电压；如果电压表只与电源（可以包括电流表）构成回路，那么这个电压表测量的就是电源电压。
非正常电路（电压表与用电器串联，总电流几乎为零）中，电压表测得的是电源电压。
例题3：如右所示，电压表测出的是（）
A. R1两端的电压
B. R2两端的电压
C.电源电压
D. 无法确定
［分析］：先沿着电压表两端的连线，找到两个与其他用电器连接的点a和b；再看电流从电源正极出来，到a点开始分流：一部份流过R1，另一部份流过电压表，这二部份电流到b点汇合，所以电压表与R1并联，电压表测量的是R1两端的电压。
例题4：试判断下图中的两个电压表分别测量的哪些用电器两端的电压?
［分析］：先考虑V1，沿着它的两端找到两个连接点c和d，再看电流从
正极流出，到d点开始分流：一部份流过电压表V1，另一部份流过L1、L2
到c点汇合，所以V1测量的是L1、L2两端的电压；再看V，沿着它的两端
找到两个连接点a和b，电流从a点开始分流，一部份流过V2，另一部份
流过L1到b点汇合，所以V2测量的是L1的电压。
例题5：右图中二个电压表分别测量哪部分电路两端电压?
［分析］：考虑V1，其上边与R1有一个公共的连接点；下边
与R2有一个连接点；再看电流，是从它下边连接点开始分流，
一路经过本身，另一路经过R1、R2后到上边连接点汇合，所以
V1测的是R1，R2串联部份两端的电压。
同样，V2下边与R1有一个连接点，上边也与R1有一个连接点，
所以它本质上与R1并联，测的就是R1两端电压。
[土办法] V1：向右看——与R1、R2构成回路，所以测量的是R1、R2两端的电压；向左看——与电流表、电源构成回路，所以测量的是电源电压。而V2只能看作与R1构成回路，所以测量的是R1两端的电压。
另外，有些电路看上去比较复杂，我们可以进行如下处理，会比较容易识别：如要考虑电流表的测量对象，可先将电压表全部去掉（因为它们相当于断路）；如要考虑某一电压表的测量对象，可只保留需要考虑的那只电压表，其余的电压表（如果电路中有二只以上电压表的话）也去掉，所有电流表用导线代替，另画一张电路图来观察。
例题6：右图电路中，电流表A测哪部分电路中的电流?电压表
V1、V2、V3分别测哪部分电路两端电压?
分析：考虑电流表的测量
对象时，对原图按上面介
绍的方法进行处理后可得
右图1。易见L1、L2是串联
电路，测得的电流是L1、L2 （图1）（图2）
中的电流。考虑V1的测量对象时，对原图仍按上面介绍的方法进行处理后可得图2所示电路图，易见是测L1两端的电压。其余类推。
对于较复杂的非标准电路，我们还可以从先弄清电路（指用电器等）的连接方式着手，再分析考虑。
具体方法：在原电路图中，将电流表用导线来代替（因为它相当于导线），同时把电压表、断开的开关（如果电路中有的话）直接从电路图中去掉（对用电器而言，它们是或相当于断路），得到一个简化图，分析出它们的连接关系，画出对应的标准电路图，最后再恢复电流表、电压表的位置（可参照按电路图连接实物图的方法），得出一个与原图完全等效的，规范化的电路图。仍以上题为例，先得到如图3所示电路图。易见L1、L2是串联，显然电流表也一定与它们串联。再画出它们的规范化的标准电路图，如图4所示。最后得到图5所示电路图。这样就比较容易看出这此电流表、电压表的测量对象。
（图3）（图4）（图5）
判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法 下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表 分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。 其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。 下面我们用上述方法判定图1所示电路中的电表，先判定甲表。将原电路删减为图1（a）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。下同）。由图可知，此时R1与R2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b）所示，由图可以看出，R2被其下方导线短路，因此乙表是电压表。 教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。 （答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表） 技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。同时也把被短路的用电器去掉。
技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。 巩固练习 如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？ （1）串联时，A是，B是，C是。 （2）并联时，A是，B是，C是。 2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。 3 （1 （2 （3 （4）电压表测量V1测两端的电压。 （5）电压表测量V2测两端的电压。
电路、电流表、电压表经典练习题（含答案） 编辑整理：王老师 一、选择题 1．用电压表测灯L 1的电压，正确的电路图是（ ） 2．下图是直接用电压表测电灯L 2两端电压的电路图，其中正确的是（ ） 3．在如图所示的四个电路中，根据电压表的读数，能测得灯L 2两端的电压的电路图有（ ） A ．只有（1） B ．（1）和（2） C ．（1）（3）和（4） D ．（1）（2）（3）和（4） 4、在如图所示的电路中：（1）当接通开关S 后，电压表的示数表示（）． (2）当断开开关S 后，电压表的示数表示（ ）．A ．1L 两端电压 B ．2L 两端电压 C ．电源电压D ．1L 和2L 两端电压 第4题图 第5题图 5．要测量小灯泡1L 两端的电压，以下四个电路图中正确的是（ ）． 6．如图，当开关S 闭合时，电压表所测的电压是（ ）．A ．灯2L 的电压 B ．灯1L 的电压 C ．电源的电压 D ．灯1L 和2L 的电压 第6题图 第7题图 第8题图 第9题图 7．如下图所示，当开关断开时，因为电路中没有电流，但电压表示数不为零的是（ ）． 8．在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是 A ．一定是串联的 B ．一定是并联的 C ．串联、并联都有可能 D ．无法判断 9．仔细观察下面电路图，若开关S 由断开到闭合，电压表的示数变化情况为（ ） A ．不变 B ．增大 C ．减小 D ．无法确定 10．在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路.已知V 1、V 2、V 3 三个电压表测出的值分别是U 1、U 2、U 3，则它们的大小关系正确的是（ ）： A ．U 1=U 2 B ．U 1=U 2=U 3 C ．U 1+U 2=U 3 D ．U 1+U 2＞U 3
A. B. C. D. 断 路 法： 电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。 例题：如图2，试判断电流表分别测量哪些灯泡的电流。 分析：如图3，当断开A 3时，____断路，故A 3测的是______的电流； 如图4，当断开A 2时，____断路，故A 2测的是______的电流； 图2 图3
【练习3】如图5，三只电流表的读数分别为，这三个电流的大小 关系为（ ） A. B. C. D. 【练习4】画出灯泡L 1和灯L 2泡并联， 测干路电流； 测灯泡L 1的电流；开关S 接在干路上；开关 1 L 2 S 图1
如何判断电压表的测定对象【例题1】如图1所示，电压表测出的是（） A.R 1两端的电压 B. R 2 两端的电压 C.电源电压 D.无法确定 看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。这是 一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法 一、滑移法 是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。 为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R 1 和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过 开关S，再滑到c点。可见，电压表并接在a、c两点间，测的是R 1 两端的电压。 【练习1】在如图所示的电路中，电源的电压为4．5V，电压表V的示数为2．5V， 则L 2 两端的电压为（） A．0．5V B．2V C．2．5V D．7V 【练习2】如图所示，将开关S闭合后，电压表V 1、V 2 的示数分别是10V和4V， 则此时L 2 两端的电压为（） A．4V B．6 V C．10 V D．14V 二、节点法 但在复杂的电路中很多同学往往看不到电压表到底和哪一个用电器相并联，常常发生误判而出错。当这种现象出现时，只要找到电压表两个节点，然后看电流在这两个节点流过哪些用电器，此时电压表就测那部分用电器的电压。 【例题2】在如图所示的电路中，电源的电压时14V，当开关S闭合时，电压 表V 1的示数时10V ， ，电压表V 2 的示数是6V，则三只灯泡L 1 、L 2 、L 3 两端的电压 分别是多少？
关于电流表、电压表测量对象的确定 关于电流表：由于电流表必有串联在被测量电路中，而串联电路的特点是电流只有一条路径，必须先后通过各元件，因此判断电流表的测量对象，只要： ①看流进电流表电流是从哪些用电器中流出来的，这个电流表测量的就是这些用电器中的电流； ②看从电流表中流出的电流，流进哪些用电器，这个电流表测量的就是这些用电器中的电流。例题1：试判断右图中电流表分别测量哪些用电器中的电流? ［分析］：从图可以看出，流过A1的电流,从a点开始分流，分别流过 a R1、R2，所以A1测量的是R1、R2中的电流；再看从A2，流进的电流分别 是从R2和R3中流出的，所以A2测量的是R2和R3中的电流。 另外，可根据经验：凡是连接在干路中的电流表，测量的是整个 并联电路中的电流（即总电流）；凡是连接在某支路中的电流表，测量 的仅仅是它所在的那条支路中的电流。 例题2：试判断右图中电流表分别测量哪些用电器中的电流? ［分析］：从图可以看出A1接在干路中，所以它测量的是整个电路中 的电流，即总电流（流过L1和L2的电流）。 A2接在L2支路中，所以它测量的是L2中的电流。 对于电压表:由于它必须并联在被测量电路两端，根据并联电路的特点，电流从某处开始分流，然后到另一处汇合。所以判断电压表测量对象，可以这样考虑：先沿着电压表两端的连线，找到两个与其他用电器连接的点；再顺着电流的流向，看电流从哪个连接点开始分流（这个点可称为“分流点”），分别通过电压表和用电器，然后汇合到另一个点（这个点可称为“汇合点”），那么分流后与汇合前的电流流过的这二部份（电压表与相应的用电器）就是 并联关系，这个电压表测量的就是这二个点之间的所有用电器的电压。 [土办法]：正常电路中，看某电压表可以与哪些用电器（不包括电源、 电压表，但可以包括电流表）构成回路，那么，这个电压表测量的就是 那些用电器两端的电压；如果电压表只与电源（可以包括电流表）构成回路，那么这个电压表测量的就是电源电压。 非正常电路（电压表与用电器串联，总电流几乎为零）中，电压表测得的是电源电压。 例题3：如右所示，电压表测出的是（） A. R1两端的电压 B. R2两端的电压 C.电源电压 D. 无法确定 ［分析］：先沿着电压表两端的连线，找到两个与其他用电器连接的点a和b；再看电流从电源正极出来，到a点开始分流：一部份流过R1，另一部份流过电压表，这二部份电流到b点汇合，所以电压表与R1并联，电压表测量的是R1两端的电压。 例题4：试判断下图中的两个电压表分别测量的哪些用电器两端的电压? ［分析］：先考虑V1，沿着它的两端找到两个连接点c和d，再看电流从 正极流出，到d点开始分流：一部份流过电压表V1，另一部份流过L1、L2 到c点汇合，所以V1测量的是L1、L2两端的电压；再看V，沿着它的两端 找到两个连接点a和b，电流从a点开始分流，一部份流过V2，另一部份 流过L1到b点汇合，所以V2测量的是L1的电压。
九年级物理电流表和电压表测量练习题 1、下图中电压表测量谁的电压. 2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。○V测量两端的电压。 3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（） A．图AB.图BC．图CD．图D 4、下列各图中测量L1电压的电路，正确的是（） 5、判断右图中所示电路的连接方式以及电表所测量的对象。 （1）灯泡L与滑动变阻器R的连接方式是。 （2）电流表A1测通过的电流。 （3）电流表A2测通过的电流。 （4）电压表测量V1测两端的电压。 （5）电压表测量V2测两端的电压。 6、请你根据如图所示电路，分别对下列四种情况下两灯的连接 方式，两灯的发光情况，电表的测量对象以及是否有短路现象 作出说明。 （1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是， 发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端
的电压。 （2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。 （3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。 （4）闭合开关S1、S2和S3，则电路是，发光情况是L1，L2，电流表的示数是电压表的示数是。 7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。 8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。电压表V2测量两端的电压。 9、判断 （1）在开关断开时，请判断电流表和电压表所测的对象。 （2）在开关闭合时，请判断电流表和电压表所测的对象。 10、判断下列各图中电压表所测量的对象。 （1）如图1，电灯L1、L2是联，电流表A测通过的电流。 电压表V测量两端的电压。 （2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （3）如图3，电灯L1、L2是联，电流表A测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压。 （4）、如图4，电灯L1、L2、L3是联，电流表A1测量通过的电流，电流表A2 测通过的电流，电流表A3测通过的电流。
判断电流表、电压表的测量对象及电路的连接方式专题训练 1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电 表符号，在并联时，又该填入什么电表符号？ （1）串联时，A 是 ，B 是 ，C 是 。 （2）并联时，A 是 ，B 是 ，C 是 。 2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。 3、判断右图中所示电路的连接方式以及电表所测量的对象。 （1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。 （3）电流表A 2测通过 的电流。 （4）电压表测量V 1测 两端的电压。（5）电压表测量V 2测 两端的电压。4表的测量对象以及是否有短路现象作出说明。 1.闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。 2.闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。 3.闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。 4.闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是
5、判断下列各图中电压表所测量的对象。 （1）如图1，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （3）如图3，电灯L1、L2A测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压。 （4）如图4，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 （5）如图5，电灯L1、L2是联，电流表A测通过的电流。电压表V1测量两端的电压。电压表V2测量两端的电压。 （6）如图6，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V测量两端的电压。 拓展提高 1、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表 A2测通过的电流，电压表V测量两端的电压。 2、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表 V1测量两端的电压。电压表V2测量两端 图2 图4 3 L1 图5 图6 图1

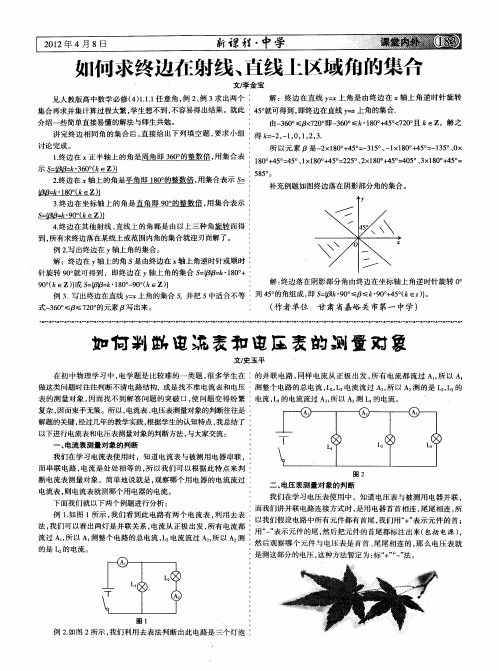

如何判断电流表电压表的测量对象 在复杂的电路中，不易判断电流表、电压表的测量对象，如下归纳几种简易方法。 1、将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的是这些用电器的电流。 例1 如图1，试判断电流表分别测量哪些灯泡的电流。 例2 如图2所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？ 2、电压表测量对象的判断介绍两种方法，滑移法和去源法 滑移法：为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并接在a、c两点间，测的是R1两端的电压。 去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。 例1：如图1所示，电压表测出的是（） A. R1两端的电压 B. R2两端的电压 C. 电源电压 D. 无法确定
3、判断电路中的电表是电流表或电压表的方法 下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表 其遵循的规律是： (1) 通常删减电表后（即去表法），能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。 (2)通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。同时也把被短路的用电器去掉。 (3)通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。 例1 如图4所示，电源电压保持不变，闭合开关S后，甲、乙两表都是电压表时，两表示数之比为；当开关S断开后，把甲、乙两表都改为电流表时，两表示数之比为（） A. 2：1 B. 3：1 C. 4：1 D. 1：3 4、用去表法分析电路中滑动变阻器的滑片移动时电流表电压表示数如何变化 需明确各电表的测量对象，分析电路中的总电阻变化情况，最后根据电源电压不变，由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。 例1如上图1所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（） A. 三只电表的示数都变大 B. 三只电表的示数都变小 C. 电表A1的示数变小，电表V、A2的示数都不变 D. 电表A1、A2的示数都变小，电表V的示数不变
电压表测量对象判断专 题练习 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
电压表测量对象判断专题练习 探究电压，电流和电阻的关系专题练习 1.孙晓同学用下图所示的电路探究导体中电流跟导体电阻的关系，他先后将5Ω、15Ω和 25Ω的定值电阻接入电路A，B两点问，闭合开关s，读出电流表的示数（如下表）． 电阻R/Ω51525 电流I/A0.60.50.2 由实验数据可以看出电流I与电阻R并不成反比，问： （1）该实验中选错了什么器材？请你说出应换用的器材； （2）为保证实验正确进行，还需要什么仪器？应接在什么位置？ （3）重新按正确的方式连接电路后，得到的数据如下表所示： 电阻R/Ω51015 电流I/A 1.20.60.4 （4）由表中数据可知加在导体两端的电压是_____V，实验中先用15Ω的定值电阻进行实验，再换用10Ω的定值电阻时，某同学没有改变滑片的位置，合上开关后，电压表的示数将_____(选填“变大、不变、变小”)，此时应调节滑片使滑动变阻器的阻值 _____(选填“变大、不变、变小”)，直到_____． （5）请用描点法在坐标系上画出电流随电阻R变化的图象．分析表中的数据或图象，你能得出什么探究结论_____． 2.在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究． 3.【实验步骤】
4.①按图甲所示电路图连接好电路； 5.②闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数 据； 6.③对数据进行处理，并绘制成如图乙所示的图象 7.实验时要增大定值电阻两端的电压，滑动变阻器滑片P应向（选填“左”或“右”)移 动． 【实验结论】根据图象，可以得到的结论是___________________________． 【实验反思】某小组的同学在处理数据时发现，电压与电流的比值恰好等于R的阻值，这是一种巧合吗？于是同学想利用其他小组的实验数据来进一步论证，并提出了以下两种收集数据的方案； 方案一：收集电阻值均为10Ω的几个小组的数据； 方案二：收集电阻值不同的几个小组的数据． 你认为方案____更合理．
目录 目录 1、目的： (3) 2、适用范围： (3) 3、校验工具： (3) 4、校验方法一：（钳形表校验法） (3) 1.将被测表平放，调整表面中间的调节位校正旋钮，使被测表的指针位置在左边的0 起点刻度。 (3) 2.将钳形表选取适当的量程，校验电流表选取直流电流档，校验电压表选取直流电压 档，量程大于被校准的电表量程。 (3) 3.电流表校验： (3) 5、校验方法二：（标准电流、电压表校验法） (4) 1）待验电压表与标准电压表并联； (4) 6、校验结果说明 (5) 7、合格证（图样） (5) 9、附件 (5)
目录 1.目的 (3) 2.适用范围 (3) 3.校验工具 (3) 4.校验方法一：（钳形表校验法） (3) 5.校验方法二：（标准电流、电压表校验法） (4) 6.校验结果说明 (5) 7.合格证（图样） (5) 9.附件 (5)
1.目的 校验的目的是验证电表的好坏、准确性、精确度等，使其具有实际应用价值。 2.适用范围 本标准适用于我公司内所有设备的电流表、电压表检测。 3.校验工具 标准电流表1只，量程；标准电压表1只，量程、标准钳形表1只，量程交流电压，直流电压，交流电流，交流电流；连接线路若干 4.校验方法一：（钳形表校验法） 4.1将被测表平放，调整表面中间的调节位校正旋钮，使被测表的指针位置在左边的0起点刻度。 4.2将钳形表选取适当的量程，校验电流表选取直流电流档，校验电压表选取直流电压档，量程大于被校准的电表量程。 4.3电流表校验： 4.3.1将钳形表表口卡住输出电源线，电源线与被校验的电流表串联或在电源线上使用使用互感线圈。 4.3.2将测量电流值调至最小值，接通电源如被测电流表表针发生转动，此电流表功能正常，记录被测电流表数值及标准钳形表测量的电流数值。 4.3.3调整测量电流，至测电流表指针到达表盘标尺1/2位置，记录被测电流表及及标准钳形表测量的电流数值。 4.3.4继续调整测量电流，至被测电流表指针到达表盘标尺2/3位置，记录被测电流表及及标准钳形表测量的电流数值。 4.3.5对比每组测量的数据值，如误差在允许误差范围内，则校验电流表正常，否则更换损坏电流表。

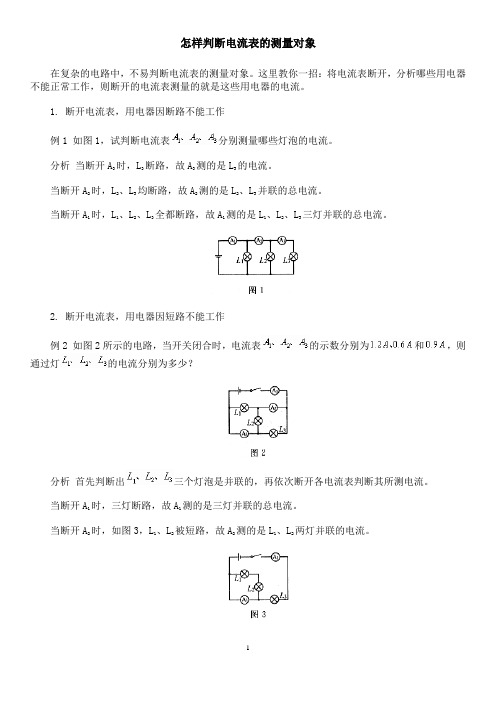

怎样判断电流表的测量对象 在复杂的电路中，不易判断电流表的测量对象。这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。 1. 断开电流表，用电器因断路不能工作 例1 如图1，试判断电流表分别测量哪些灯泡的电流。 分析当断开A 3时，L 3 断路，故A 3 测的是L 3 的电流。 当断开A 2时，L 2 、L 3 均断路，故A 2 测的是L 2 、L 3 并联的总电流。 当断开A 1时，L 1 、L 2 、L 3 全都断路，故A 1 测的是L 1 、L 2 、L 3 三灯并联的总电流。 2. 断开电流表，用电器因短路不能工作 例2 如图2所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？ 分析首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。 当断开A 1时，三灯断路，故A 1 测的是三灯并联的总电流。 当断开A 2时，如图3，L 1 、L 2 被短路，故A 2 测的是L 1 、L 2 两灯并联的电流。
当断开A 3时，如图4，L 2 、L 3 被短路，故A 3 测的是L 2 、L 3 两灯并联的电流。 所以 解得 练习 1. 如图5，三只电流表的读数分别为，这三个电流的大小关系为（） A. B. C. D. 2. 如图6所示，流过灯泡L 1的电流为I 1 ，流过灯泡L 2 的电流为I 2 ，电流表的读数为I 3 ，则三个 电流的关系是（） A. B. C. D.
答案：1. （C）。 2. （C）。 电表示数怎样变化 当电路中滑动变阻器的滑片移动（或电键断开、闭合）时，怎样判断电路中的电流表、电压表的示数变化情况？这类问题不要求进行复杂的运算，一般按照以下步骤分析： （1）明确电路的连接方式。 可用“去表法”：将电流表看作一根导线，将电压表从电路中去掉，这样可以简化电路，容易弄清电路各元件的连接情况。 （2）明确各电表的测量对象。 （3）分析电路中的总电阻变化情况。 （4）根据电源电压不变，由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。 例1 如图1所示的电路，滑动变阻器的滑片P向右移动的过程中，电流表和电压表的变化情况是（） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小（03年甘肃） 分析首先用“去表法”分析电路的连接情况，知滑动变阻器和灯泡串联。易看出电流表测量串联电路的电流，电压表测量滑动变阻器的电压。
L2 V L1 A 电流表和电压表测量练习题 1、下图中电压表测量谁的电压 2、如下图所示，L1和L2是联，的a端是接线柱，b端是接线柱。测量________两端的电压。 3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（） A．图 A B. 图 B C．图 C D．图 D 第2题 4、下列各图中测量L1电压的电路，正确的是（） 9、判断下列各图中电压表所测量的对象。 （1）如图1，电灯L1、L2是联，电压表V1测量两端的电压,电压表V2测量两端的电压 （2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。 A1 V A2 L1 L2 S V1V2 R1R2 P S A V a b P S A R V1 V2 L1 L2
V S A b a 1 V 2 S A A B C D （3）、如图4，电灯L 1、L 2、L 3是联，电流表A 1测量通过的电流，电流表A 2测通过的电流，电流表A 3测通过的电流。 10、用电流表测量灯泡L 1中的电流，下图中正确的是〔 〕 11、下列各图中，电路连接没有错误，电表 均有正常示数，请判定甲、乙各是电流表还是电压表。 12、如图2是某同学做实验时的电路图。闭合开关S 后，发现灯泡L 1、L 2均不亮， 电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ） A ．电源正极与a 之间断路 B ．a 、L 1、b 之间断路 C ．b 、L 2、c 之间断路 D ．c 与电源负极之间断路 13、如图3所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同 时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是 （ ） A ．电灯L 1断路 B ．电灯L 2断路 C ．电灯L 1短路 D ．电灯L 2短路 14、如图4所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。如果电路只有一处故障，则故障可能是（ ） A ．电灯L 1断路 B ．电灯L 2断路 C ．电灯L 1短路 D ．电灯L 2短路 15、小明在做电学实验时，按下图5连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时 间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ） A ．灯Ｌ1短路B ．灯Ｌ2短路C ．灯Ｌ1断路D ．灯Ｌ2断路 16、如图6所示的电路中，a 、b 、c 、d 为四个接线柱，闭合开关S 后，灯L 不亮，若用电压表接在b 、d 间，闭合开关S ，电压表有明显示数；若将电流表接在b 、c 间，无论闭合还是断开开关S ，电流表都有明 显示数，且灯泡L 发光，则故障一定是（ ） A 、灯泡断路 B 、灯泡短路 C 、电阻R 短路 D 、电阻R 断路 图4 L 1 A 1 A 2 A 3 L 2 L 3
电压表电流表的测量对象判断 1.串并联电路识别 【方法总结】 Ⅰ定义法： 用电器逐个顺次连接的是串联电路. 用电器并列连接的是并联电路. Ⅱ电流法：(常用) 电流从电源正极出发，经过各个用电器回到电源负极,途中不分流,只有一条电流路径的是串联电路. 电流从电源正极出发,在某处分为几条支路,每条支路上有用电器,最后汇合回到负极的是并联电路. Ⅲ拆除法： 拆除任意一个用电器，其他用电器都停止工作的是串联电路;拆除任意一个或者几个用电器，不会影响其他用电器的是并联电路. (2019湖南衡阳)(双选)如图所示,下列说法正确的是?( ) A.闭合S2,断开S1、S3,灯L1、L2串联 B.闭合S1、S3,断开S2,灯L1、L2串联 C.闭合S2、S3,断开S1,只有灯L1亮 D.闭合S1、S2,断开S3,只有灯L1亮
(2019重庆B卷)关于如图电路的判断,正确的是?( ) A.只闭合开关S1时,灯泡L1、L3并联 B.B.只闭合开关S2时,灯泡L2、L3并联 C.只闭合开关S2、S3时,灯泡L2、L3串联 D.闭合所有开关时,灯泡L1、L2并联,L3短路 2.电压表电流表测量对象的判断 【方法总结】 Ⅰ电流表测量对象的判断： 1.电流流向法 看否只有某一个用电器的电流流过了电流表,则电流表测的就是这个用电器的电流。若所有的电器的电流都流过电流表,则电流表测的就是所有用电器的总电流。 2.断路法： 电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。 Ⅱ电压表测量对象的判断： 1.对于简单电路,判断电压表测量对象的方法： 看电压表并联在哪一部分电路两端,测量的就是那一部分电路的电压。 2.对于复杂电路,常用“滑移法”判断：把电压表两引线沿导线向用电器两端或向电源两端滑动，滑动的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够滑过去，而用电器、电压表、电源、电阻等就不能够滑动过去。看电压表是与哪部分并联，从而确定测量对象 3.快速判断电压表测量对象的判断：去源法。
高中物理电流表和电压表的估读方法在高中物理电学实验中，测量时要按照有效数字的规则来读数。而测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般可根据测量仪器的最小分度来确定读数误差出现的位置，具体如下： 一、最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。 如量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.0N(N可能为0、1、2、3、4、5、6、7、8、9)。 二、最小分度是“2”或“5”的仪器，测量误差出现在同一位上，采用半格估读法（即同一位分别按二分之一或五分之一估读）。 如量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读到最小分度的十分之一，估读值为0.002、0.004、0.006、0.008、0.01、0.012、0.014、0.016、0.018，误差有半数与最小分度同位，所以读数要估读到最小分度即可（不足最小分度半格的略去，等于或超过最小分度半格的要按半格读出），因此最后读数如果以安培为单位，小数点后面有两位，尾数只可能为0、1、2、3、4、5、6、7、8、9。 如量程为15 V的电压表，其最小分度为0.5 V, 如果估读到最小分度的十分之一，估读值为0.05、0.10、0.15、0.20、0.25、0.30、0.35、0.40、0.45，误差有绝大部分与最小分度同位，所以读数要估读到最小分度（将最小分度5等分仍不足半等分的略去，等于或超过半等分的算一个等分）。因此最后读数如果以伏特为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9。

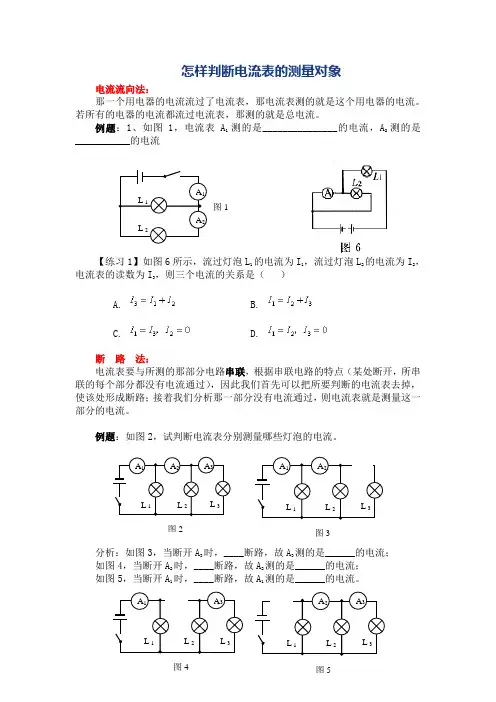

1 怎样判断电流表的测量对象 电流流向法： 那一个用电器的电流流过了电流表，那电流表测的就是这个用电器的电流。若所有的电器的电流都流过电流表，那测的就是总电流。 例题：1、如图1，电流表A 1测的是_______________的电流，A 2测的是___________的电流 【练习1】如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ） A. B. C. D. 断 路 法： 电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。 例题：如图2，试判断电流表分别测量哪些灯泡的电流。 分析：如图3，当断开A 3时，____断路，故A 3测的是______的电流； 如图4，当断开A 2时，____断路，故A 2测的是______的电流； A 1 A 3 A 2 L 1 L 2 L 3 图2 A 1 A 2 L 1 L 2 图1 A 1 A 2 L 1 L 2 L 3 图3 A 1 A 3 A 2 L 1 L 2 L 3 图5 A 1 A 3 A 2 L 1 L 2 L 3 图4
