脚手架搭设规范最新版
脚手架搭设规范最新版
（一）施工方案
1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。
2、脚手架的搭设高度超过规范规定的要进行计算。
（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。
（2）当搭设高度在25 －50m 时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m 的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。
（ 3 ）当搭设高度超过50m 时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。
（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技
术负责人审批。
3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。
（二）立杆基
1、脚手架立杆基础应符合方案要求。
（ 1 ）搭设高度在25m 以下时，可素夯实找平，上面铺5cm 厚木板，长度为2m 时垂直于墙面放置；长度大于3m 时平行于墙面放置。
（ 2 ）搭设高度25－50m 时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm 厚道碴，其上铺设混凝土板，再仰铺12 －16 号槽钢。
（ 3 ）搭设高度超过50m 时，应进行计算并根据地耐力设计基础作法，或于地面下1m 深处采用灰土地基，或浇注50m 厚混凝土基础，其上采用枕支垫。
2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载
传递，试验表明：标准底座下加设木垫板（板厚5cm,板长A200cm）, 可将地基土的承载能力提高 5 倍以上。当木板长度大于 2 跨时，将有助于克服两立杆间的不均匀沉陷。
3、当立杆不埋设时，离地面20cm 处，设置纵向及横向扫地杆。设置扫地杆的做法与大横杆相同，其作用以固定立杆底部，约束立杆水平位侈及沉陷，从试验中看，不设置扫地杆的脚手架承载能力也有下降。
4、木脚手架立杆埋设时，可不设置扫地杆。埋设深度30-50cm ，
坑底应夯实垫碎砖，坑内回填土应分层夯实。
5 、脚手架基础地势较低时，应考虑周围没有排水措施，木脚手架立杆埋设回填土后应留有土墩高出地面，防止下部积水。
（三）架体与建筑结构拉结
1、脚手架高度在7m 以下时，可采用设置抛撑方法以保持脚手架的稳定，当搭设高度超过7m 不便设置抛撑时，应与建筑物进行连接。
（ 1 ）脚手架与建筑物连接不但可以防止因风荷载而发生的向内或向外倾翻事故，同时可以作为架体的中间约束，减小立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。
（2）连墙杆的间距，一般应按表中规定距离设置。当脚手架搭设高度较高需要缩小连墙杆间距时，减少垂直间距比缩小水平间距更为有
效，从脚手架荷载载试验中看，连墙杆按二步三跨设置比三步二跨设置时，承载能力提高7% 。
（3）连墙杆应靠近节点并从底层第一步大横杆处开始设置。
（ 4 ）连墙杆宜靠近主节点设置，距主节点不应大于300mm 。
2、连墙杆必须与建筑结构部位连接，以确保承载能力。
（1）连墙杆位置应在施工方案中确定，并绘制作法详图，不得在作业中随意设置。严禁在脚手架使用期间拆除连墙杆。
（2）连墙杆与建筑物连接作法可作成柔性连接或刚性连接。柔性
连接可在墙体内预埋?8钢筋环，用双股8号（$4铅丝与架体拉接的同时增加支顶措施，限制脚手架里外两侧变形。当脚手架搭设高度超过24m 时，不准采用柔性连接。
（ 3 ）在搭设脚手架时，连墙杆应与其他杆件同步搭设；在拆除脚手架时，应在其他杆件拆到连墙杆高度时，最后拆除连墙杆。最后一道连墙杆拆除前，应先设置抛撑后，再拆连墙杆，以确保脚手架拆除过程中的稳定性。
脚手架搭设高度要求 规范中脚手架搭设高度要求 单排脚手架搭设高度不应超过24m 双排脚手架搭设高度不宜超过50m 悬挑脚手架的搭设高度不宜超过20m 满堂脚手架的搭设高度不宜超过36m 满堂支撑架搭设高度不宜超过30m 当满堂支撑架小于4跨时，不宜超过5.2m 盘扣式模板支架搭设高度不宜超过24m 脚手架杆件构造要求 1 立杆搭设要求 是脚手架的关键部件，主要受力杆件，负责传递和承受力的部件。立杆间距应均匀设置，不能大于设计间距，否则降低立杆承载能力。立杆的搭设应符合以下要求： 1）每根立杆底部宜设置底座或垫板（当脚手架搭设在永久性建筑结构混凝土基面时，立杆下底座或垫板可根据情况不设置）。 2）脚手架必须设置纵横向扫地杆。纵向扫地杆宜采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3）立杆必须用连墙件与建筑物可靠连接。 4）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于lm。靠边坡上方的立杆轴线到边坡的距离不应小于500mm，脚手架底层步距不应大于2m。
5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接可提高承载能力，一个对接接头的承载能力比搭接的承载能力大2.14 倍。因此在竖立杆时，要注意杆件的长短搭配使用。顶层顶步立杆指顶层栏杆立杆 6）立杆上部应始终高出操作层1.5m,并进行安全防护。立杆顶端宜高出女儿墙上皮lm，高出檐口上皮1.5m。 7）脚手架立杆接长、对接应满足以下要求： ①立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。 ②搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
脚手架安全网搭设规范要严格按照建设部《建筑工程预防高处坠落事故若干规定》和《建筑工程预防坍塌事故若干规定》的通知（建质[2003]82号）要求和《建筑施工高处作业安全技术规范》（JGJ80-91）的规定执行，重点对以下方面进行整治： ●建筑工程项目开工前，施工项目部须认真研究工程特点，编制预防高处坠落事故专项方案，辩识施工各阶段高处坠落危险源，明确高处作业安全防护措施，如脚手架、吊装拆除、模板工程、临边洞口等。对所有高处作业人员进行高处作业安全知识的教育；对采用新工艺、新技术、新材料和新设备的，按规定对作业人员进行了相关安全技术交底。高处作业人员须经过体检合格后上岗。施工现场为作业人员提供合格的安全帽、安全带等必备的安全防护用品和用具；作业人员在作业时按规定正确佩戴和使用。高处作业前，项目负责人须组织有关部门对安全防护设施进行验收合格签字后才作业。安全防护设施做到定型化、工具化，防护栏杆以黄黑（或红白）相间的条纹标示，盖件等以黄（或红）色标示。需要临时拆除或变动安全设施的，经项目负责人审批签字，并组织有关部门验收合格签字后实施。●物料提升机须编制安装拆卸施工方案，使用前经验收合格签字后使用。物料提升机应有完好的停层装置，各层联络要有明确信号和楼层标记。物料提升机上料口应装设有联锁装置的安全门，同时采用断绳保护装置或安全停靠装置。通道口走道板应满铺并固定牢靠，两侧边应设置符合要求的防护栏杆和挡脚板，并用密目式安全网封闭两侧。物料提升机严禁乘人。施工外用电梯须编制安装拆卸施工方案，使用前经验收合格签字后使用。施工外用电梯各种限位应灵敏可靠，楼层门应采取防止人员和物料坠落措施，电梯上下运行行程内应保证无障碍物。电梯轿厢内乘人、载物时，严禁超载，载荷应均匀分布，防止偏重。移动式操作平台须按相关规定编制施工方案，经验收合格签字后使用。移动式操作平台立杆应保持垂直，上部适当向内收紧，平台作业面不得超出底脚。立杆底部和平台立面应分别设置扫地杆、剪刀撑或斜撑，平台应用坚实木板满铺，并设置防护栏杆和登高扶梯。各类作业平台、卸料平台须按相关规定编制施工方案，经验收合格签字后使用。架体应保持稳固，不得与施工脚手架连接。作业平台上严禁超载。 ●脚手架须按相关规定编制施工方案，经验收合格签字后使用。作业层脚手架的脚手板应铺设严密，下部应用安全平网兜底。脚手架外侧应采用密目式安全网做全封闭，不得留有空隙。密目式安全网应可靠固定在架体上。作业层脚手板与建筑物之间的空隙大于15cm时应作全封闭，防止人员和物料坠落。作业人员上下应有专用通道，不得攀爬架体。附着式升降脚手架和其他外挂式脚手架须按相关规定编制施工方案，经验收合格签字后使用。附着式升降脚手架和其他外挂式脚手架每提升一次，都应由项目负责人组织有关部门验收，经验收合格签字后，方可作业。附着式升降脚手架和其他外挂式脚手架应设置安全可靠的防倾覆、防坠落装置，每一作业层架体外侧应设置符合要求的防护栏杆和挡脚板。附着式升降脚手架和其他外挂式脚手架升降时，应设专人对脚手架作业区域进行监护。 ●模板工程须按相关规定编制施工方案，经验收合格签字后作业。模板工程在绑扎钢筋、粉刷模板、支拆模板时应保证作业人员有可靠立足点，作业面应按规定设置安全防护设施。模板及其支撑体系的施工荷载应均匀堆置，并不得超过设计计算要求。对电梯井门按定型化、工具化的要求设计制作，其高度应在1.5m 至1.8m范围内。电梯井内不超过10m应设置一道安全平网或每个楼层采用刚性封闭防护；安装拆卸电梯井内安全平网或防护设施时，作业人员应按规定佩戴安全带。进行屋面施工时，屋面周围设置符合要求的防护栏杆。屋面上的孔洞应加盖封严，短边尺寸大于1.5m时，孔洞周边也应设置符合要求的防护栏杆，底部加设安全平网。在坡度较大的屋面作业时，应采取专门的安全措施
外脚手架搭设图解 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm 镀锌铁丝固定在小横杆上。 3 钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 4 外立面形象 （1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。 5 杆件设置 （1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。 （2）主节点处必须设置纵横向水平杆。 （3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。 （4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。 6 立杆基础
和黄西安高新区9#地项目4A标段8户型别墅工程施工所用部分料具的规格确定和数量计算书 前言：要经济明确外脚手架和模板支撑体系中钢管、扣件、顶丝等构配件的规格和准确的计算出其数量，必须根据设计图纸和相关规范以及结合现场实际拟制正确的施工方案，并且不遗余力的督促现场实际按此方案执行。因为只有经验数据而没有正确的施工方案作指导，料具费用就失去有效控制的根源，而是盲目的控制，这样必然会导致工程成本增加或者失去控制的结果，从而影响工程整体的正常运行。所以必须建立准确数据库才能清晰合理调配料具资源，有效把控料具费用成本，降低工程造价，从而获得较可观的利润。 一、8户型别墅工程概况：工程由地下一层和地上三层组成，其中地下一层的层高为3.0米；首层层高为3.2米；二层层高为4.2米；三层层高为3.3米，女儿墙标高为10.6米，屋面最高处标高为12.4米，为斜屋面。工程有8户相同住宅组成，总长为50.2米（两外墙轴线距离）；宽为13.2米，地上结构中每层南北方向都有悬挑阳台，东西两端都有构造柱联系结构。 二、本工程模板支撑体系和外脚手架搭设须遵守的相关规范内容摘读： 1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。 2、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。 (二）立杆基 1、脚手架立杆基础应符合方案要求。 搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。（本工程搭设高度小于25米）

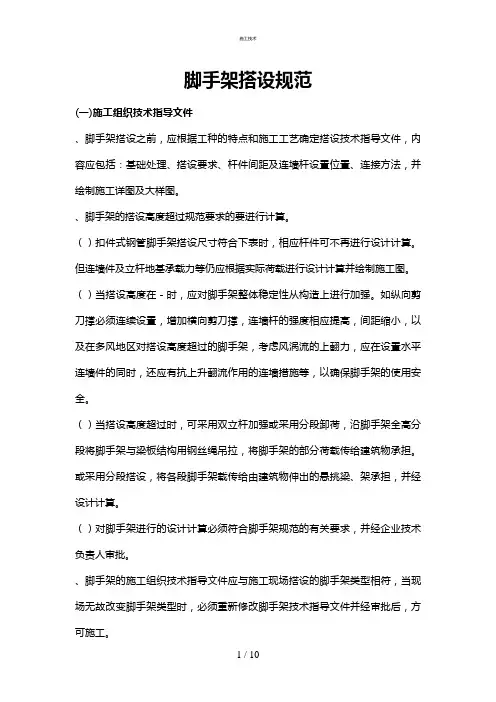

脚手架搭设规范 (一)施工方案 1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。 2、脚手架的搭设高度超过规范规定的要进行计算。 （1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。 （2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。 （3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。 （4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。 3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可
施工。 (二）立杆基 1、脚手架立杆基础应符合方案要求。 （1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。 （3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。 2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载传递，试验表明：标准底座下加设木垫板（板厚5cm,板长≥200cm）,可将地基土的承载能力提高5倍以上。当木板长度大于2跨时，将有助于克服两立杆间的不均匀沉陷。 3、当立杆不埋设时，离地面20cm处，设置纵向及横向扫地杆。设置扫地杆的做法与大横杆相同，其作用以固定立杆底部，约束立杆水平位侈及沉陷，从试验中看，不设置扫地杆的脚手架承载能力也有下降。 4、木脚手架立杆埋设时，可不设置扫地杆。埋设深度30-50cm，坑底应夯实垫碎砖，坑内回填土应分层夯实。
满堂脚手架（脚手架）搭设规 一、地面 现场清理，确保脚手架搭设围无障碍物，场地无积水，脚手架平台已具备作业条件。 二、材料 1、采用外径48毫米、壁厚3.5毫米的钢管，其材质应符合GB 700-793号钢的 技术条件。 2、钢管、扣件等材料进场必须有准用证、许可证、企业营业执照、产品合格证 及相应检验报告等。发现有脆裂、变形、滑丝等现象者禁止使用。 3、钢管、扣件、螺栓等零配件，必须规格统一，材质优良，并应有出厂证明书。 三、施工人员 设专业质量检查员负责脚手架搭设的具体操作和安全管理材料由材料员负责购买，架子工均经过上岗培训获得上岗操作证书，持证上岗。 四、交底 对脚手架搭设施工人员在上岗前进行施工交底，并作安全教育培训，对相关操作人员必须持证上岗。 一满堂脚手架搭设 一、钢管扣件满堂脚手架的搭设工艺流程 测量放线→竖立管并同时安装扫地杆→搭设水平杆→搭设剪刀撑→铺脚手板→搭挡脚板和栏杆 二、扣件式钢管脚手架的构造要求和及全技术条件
1、横杆的允许挠度不大于杆长的1/150； 2、立杆的垂直偏差不大于立杆全长的l/200； 3、脚手架搭设标准：横平竖直，连接牢固，底脚着实，支撑挺直，通畅平坦，安全设施齐全、牢固。 4、脚手架主要受力杆件，如立杆、横杆和剪力撑等，在同筑立面必须使用同一材质的材料。 5、脚手架的搭设顺序为： (1)现场材料料及整理，立杆→横杆→剪刀撑→竹笆板→满铺E1级木工板→栏杆。 (2)每根立杆铺设时应准确的放在定位线上。 (3)立杆搭设应满足下列要求 a.立杆各向间距按照计算结果确定，并实施。 b.立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定： ?立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步，同步隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。 ?搭接长度不能小于1m，须采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不能小于100mm。 c.立杆搭设时应符合下列规定： ?严禁将外径48mm与其他型号的钢管混合使用； ?相邻立杆的对接扣件不得在同一高度，错开距离应符合对接、搭接规定； (4)脚手架纵横向底部必须设置纵横向扫地杆。扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。 (5)横向水平杆的构造应符合下列要求： a.水平杆的长度不能小于3跨； b.横向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接要求应符合下列规定： ?对接扣件应交错布置：两根相邻水平杆的接头禁止设置在同步或同跨；不同步或不同跨两个相邻接头在水平方向错开的距离不能小于500mm；各接头中心至最
外脚手架搭设标准 一、前言 1、建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 2、本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 3、本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 1、钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 2、扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。 3、外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 4、木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。 三、钢管颜色 1、黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 2、红色油漆：连墙件。 3、黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 4、红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 5、示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 四、外立面形象 1、脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。 【脚手架示例图】 五、杆件设置 1、架体阴阳转角处应设置4根立杆，大横杆应连通封闭。 2、主节点处必须设置纵横向水平杆。
脚手架搭设规范图解 2014年12月17日08:25 发布来源：Excel学习网 脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。 1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全 3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。 4、所以脚手架作业人员必须持证上岗。 5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。 7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。 9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
脚手架搭设及验收标准 The manuscript was revised on the evening of 2021
脚手架搭设及验收标准 1基础处理 (1)搭设架体的基础要有足够的承载力，搭设场地内不得有积水。 (2)搭设时立杆底部应铺垫板，脚手架外侧及周边要设置排水沟。 (3)支撑垫板应满足承载力要求，确保支撑体系稳固。 2支模安装 (1)不同规格的钢管不得混用。 (2)施工前对脚手架材料进行检查，发现有严重锈蚀、变形或断裂的，不能使用。 (3)剪刀撑和立杆应牢固连接，形成整体。剪刀撑杆件的底端要紧紧顶在地面上，剪刀撑夹角应在45°—60°之间。 (4)安装外围柱、梁、板模板时，应先搭设临边防护，并挂好安全网防护搭设高度要高于施工作业面至少。 (5)已支好模板的楼层四周，必须搭设临边防护且牢固可靠，高度不低于，张挂密目安全网。 (6)当架体搭设高度在8m以下时，在架体顶部设置连续水平剪刀撑。当架体搭设高度在8m 及以上时，应在架体顶部、底部及竖向间隔不超过8m处分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。 (7)在立杆底部距离地面大概200mm处，要沿纵横向水平方向按照纵下横上的顺序设置扫地杆。 (8)如果立杆底部不在统一高度，高处的纵向扫地杆要向低处扫地杆延长至少两跨高低差不能大于1000mm，立杆距离边坡上方边缘不得小于500mm。 (9)搭设脚手架，立杆对接不得进行搭接。立杆横杆上的对接扣件交错布置，两根相邻立杆的接头要相互错开，不能设置在同步，同跨内。 (10)满堂支架搭设高度超过了10m，要在架体上设置安全平网，防止发生高处坠落事故。 (11)立杆顶部设可调支托，自由端高度不能超过500mm，可调支托螺杆深处钢管顶部不得超过200mm。 (12)脚手架底部要设置防雷接地措施。 (13)操作层不得超载，不得在支架上集中堆放模板、钢筋等物件，严禁在支架上拉揽风绳和固定其他物件。 3支模验收满堂架搭设完成后，班组要严格进行自检，合格后报项目部复检。 自检复检 4支模监控 (1)支架使用期间，要设专人进行检查和保修，不得拆除加固杆件，对立杆基础要进行沉降检查，发现异常及时处理。 (2)支架预压时，加载预压过程中出现异常情况，须立即停止加载，采取可靠措施加固并重新验算及预压验收合格后才能使用。 5支模拆除架体拆除须按照自上而下，分断进行拆除，严禁从上向下放抛掷钢管及材料。6其他安全要求 (1)搭设和拆除支架必须由专业架子工担任，并做到持证上岗、凡不适于高处作业者，不得进行支架操作。 (2)搭设和拆除支架时，操作人员必须戴安全帽，系安全带，穿防滑鞋。 (3)模板安装必须按照专项施工方案及技术交底措施实施。作业人员必须严格遵守本工种安全操作规程。 (4)六级及以上大风、大雾、大雪、大雨等恶劣天气，要停止支架的搭拆及施工作业。 (5)在支架基础或邻近，严禁进行挖掘作业。
附件：1 脚手架主要组成构件位置示意图 1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；
附件2、脚手架警示牌 脚手架警示牌 脚手架挂牌实行两种颜色，内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期，其中： 1. 绿色表示脚手架已经过检查且符合设计要求，可以使用； 2. 红色表示脚手架未搭设完成或不合格，不得使用；另外，在特殊情况下，如天气原因等，禁止攀爬，也使用该牌。
附件3、脚手架检查清单 脚手架检查清单编号： 《建筑施工门式钢管脚手架搭设安全技术规范》JGJ128-2000。
附件4、建筑用扣件钢管脚手架搭设的结构安全要求 （一）纵向水平杆、横向水平杆、脚手板构造要求 1.纵向水平杆的构造应符合下列规定。 1.1纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。 1.2纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对、接、搭接应符合下列规定。 1.2.1纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（图1）。 1.2.2搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 （a）接头不在同步内（立面）；（b）接头不在同跨内（平面） 1―立杆；2―纵向水平杆；3―横向水平杆 图1 纵向水平杆对接接头布置 1.2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图2）。
项目安全生产活动 地点：施工现场会议室 时间：2011年6月11日 活动主题：脚手架搭设规范及安全文明施工 参与人员：现场管理人员及各班组班组长 一）立杆基 1、脚手架立杆基础应符合方案要求。 （1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。 （2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。 （3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。 2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载传递，试验表明：标准底座下加设木垫板（板厚5cm,板长≥200cm）,可将地基土的承载能力提高5倍以上。当木板长度大于2跨时，将有助于克服两立杆间的不均匀沉陷。 3、当立杆不埋设时，离地面20cm处，设置纵向及横向扫地杆。设置扫地杆的做法与大横杆相同，其作用以固定立杆底部，约束立杆水平位侈及沉陷，从试验中看，不设置扫地杆的脚手架承载能力也有下降。 4、木脚手架立杆埋设时，可不设置扫地杆。埋设深度30-50cm，坑底应夯实垫碎砖，坑内回填土应分层夯实。 5、脚手架基础地势较低时，应考虑周围没有排水措施，木脚手架立杆埋设回填土后应留有土墩高出地面，防止下部积水。 （二）架体与建筑结构拉结 1、脚手架高度在7m以下时，可采用设置抛撑方法以保持脚手架的稳定，当搭设高度超过7m 不便设置抛撑时，应与建筑物进行连接。 （1）脚手架与建筑物连接不但可以防止因风荷载而发生的向内或向外倾翻事故，同时可以作为架体的中间约束，减小立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。
脚手架搭设要求及规范

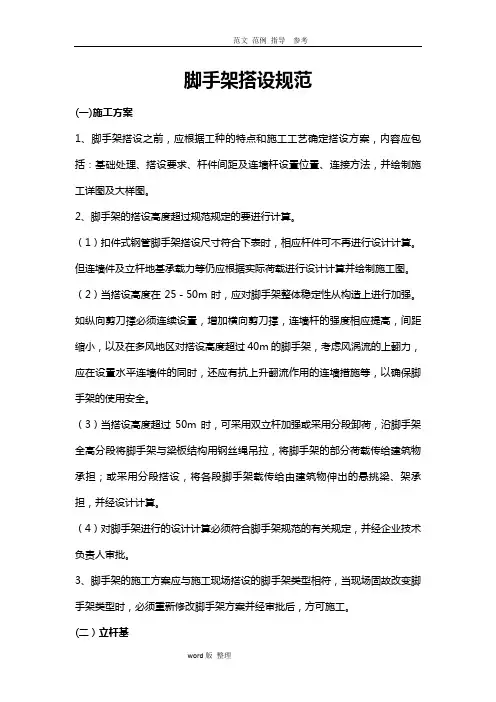

脚手架搭设规范 (一)施工方案 1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。 2、脚手架的搭设高度超过规范规定的要进行计算。 （1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。 （2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。 （3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。 （4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。 3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。 二）立杆基 1、脚手架立杆基础应符合方案要求。
