文本显示器使用手册 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
目录
第一章产品概述 (1)
功
能..............................................................................................................................
.1
一般规
格 (1)
各部分名
称 (2)
外型尺寸及安装方
法 (4)
第二章编辑软件
MD20 (5)
基本概述 (5)
编辑用户画
面 (5)
保存工
程 (29)
下载画
面 (30)
导入旧工
程 (30)
第三章操作方法 (32)
联机通
讯 (32)
切换画
面 (32)
系统口
令 (32)
修改数
据 (33)
开关量控
制 (34)
第四章与PLC的连接方法 (35)
三菱FX系
列 (35)
西门子S7-200系
列 (36)
欧姆龙C系
列 (36)
系列 (37)
施耐德NEZA/TWIDO系列 (39)
台达DVP系列 (40)
松下FP系列 (40)
系列 (41)
系列Modbus协议 (42)
编程口通讯 (43)
永宏系列 (43)
光洋S系列 (44)
系列 (45)
系列 (46)
ASCII/EMERSON/RTUEXTEND (47)
(48)
自由协议 (49)
协议 (50)
(51)
系列PLC (51)
系列PLC (52)
系列PLC......................................................................错误！未定义书签。
系列PLC (53)
系列PLC (54)
系列PLC (56)
文本显示器组态软件ReleaseNote (53)
附录1：自由协议文档..............................................................................................................63附录2：其它注意事项.. (65)
第一章产品概述
功能
MD2204LV4是一个小型的人机界面，主要与各类PLC（或带通信口的智能控制器）配合使用，以文字或指示灯等形式监视、修改PLC内部寄存器或继电器的数值及状态，从而使操作人员能够自如地控制机器设备。
MD2204LV4可编程文本显示器有以下特点：
通过编辑软件MD20在计算机上制作画面，自由输入汉字及设定PLC地址，使用串口通讯下载画面
通讯协议和画面数据一同下载到显示器，无须PLC编写通讯程序
对应机种广泛，包括，西门子、三菱、欧姆龙、松下、施耐德、永宏、LG、台达、AB等主流PLC，包括ModbusRTU、自由通讯等通用协议，以及应用于的ECOSTEP协议
具有密码保护功能
具有报警列表功能，逐行实时显示当前报警信息
具有可选的具有时钟模块的型号，可以提供实时时钟
20个按键可被定义成功能键，有数值输入小键盘，操作简单，可替代部分控制柜上机械按键
自由选择通讯方式，RS232/RS422/RS485任选
带背景光STN液晶显示，可显示24个英文字符×4行，即12个汉字×4行
显示器前表面符合IP65构造，防水、防油
一般规格
电气规格警告！如果输入电压超出范围或正负极错接，将可
能损坏产品。
1
MD204LV4的正面除液晶显示窗之外，还有20个薄膜开关按键,触摸手感好、使用寿命长、安全可靠。所有的20个按键除了具备基本功能外，还能被设定成特殊功能按键，直接完成画面跳转，开关量设定等功能。
MD204LV4可编程文本显示器的前面板如下图：
所有20个按键都能被用户定义成特定功能。如Bit置位、Bit复位、画面跳转等。如果未定义成特殊功能则只能执行基本功能。基本功能包括设定寄存器数值、初始画面复位、前页后页画面跳转。
2
屏蔽。SET
键在执行设定寄存器这一基本功能时，具有最高的优先级。因此，如果画面上存在寄存器设定功能，请不要再定义SET键用于其它功能。
MD204LV4的背面装有电源端子，通讯插座。侧面装有对比度调整电位器
产品背面的左侧为外接DC电源端子和9针D型公座的通讯端口，RS232、RS485和RS422通讯端口都是置于9针D型插座中，下载画面数据时，使用通讯电缆MD2-PC将MD204LV4的9芯通讯口和个人计算机的9芯通讯口连接起来，和PLC通讯时，根据PLC 机型确定通讯口连接方式（在组态软件中设定）。
调试当中，如果发现液晶屏对比度不合适，可以用小尺寸螺丝刀旋转产品背面右侧的对比度调
节电位器，直到对比度达到合适程度为止。
MD204LV4显示屏自带LED背景光灯，只要有按键操作，背景光打开。持续3分钟以上没有任何键按下，背景光自动熄灭。（缺省设置）
MD204LV4
3
MD204LV4实物尺寸：172×95×30（单位：
mm）安装孔尺寸：
MD204V4出厂随机配备4个铁制安装螺钉，显示器的背部外壳的上下侧面各有两个方形固定孔，使用安装螺钉将显示器紧密固定在控制柜安装孔上。装配步骤如下：参照上图尺寸，在控制柜的面板上开一个矩形安装孔；
将显示器底部插入控制柜的安装孔；
将安装螺钉嵌入显示器侧面固定孔并旋紧螺丝；
用通讯电缆连接显示器及PLC通讯口，通讯电缆可由厂家提供或用户根据连接图自己加工，接入24V直流电源开始工作。
4
第二章编辑软件MD20
基本概述
是可编程文本显示器MD204LV4专用的组态软件，运行于WINDOWS98/2000/xp
之下。该软件使用方便，简洁易学，能直接输入中英文字符。
关于工程和画面
用户针对某项目制作的画面都保存在一个工程之中，工程的基本要素是画面。每一幅画面完成一些特定功能，通过设计可以实现不同画面之间自由跳转。由所有画面组成的集合，就是设计人员开发完成的应用工程文件。
画面内容
打开工程后，用户就可以新建或打开画面。每幅画面都可以放置文字（中英文）、指示灯、开关、数据显示设定窗、跳转键等元素。每幅画面之间可实现自由跳转，操作者可完成数据监视、参数设定、开关控制、报警列表监视等操作。
的使用流程
MD20的基本使用流程如下：
创建工程
运行MD20软件并新建工程后，屏幕显示画面编辑器：
5
编辑器的顶部是菜单和工具条；左侧表格栏的内容是画面号以及画面描述。
画面：显示工程中所有画面的序号，可以帮助
快速定位；
描述：画面功能的简单文
字描述。
编辑器的中央是画面编辑区。在显示区域均匀放置白色网点，网点上下左右之间的距离为16点间距，整个画面为192×64点阵。设计者放置或移动部件时，参照临近网点的位置，便于将部品对齐。当设计者用鼠标拖动部件移动时，每次移动的距离为4点的整数倍。如果需要得到任意位置的点，可以直接调节部件的X，Y坐标值。
以下是工具条中所有按键及其功能说明：
按键功能
创建一个新工程
打开一个已经保存的工程
保存正在编辑的工程
剪切文本框中的文字，另可作部件删除之用
复制文本框中的文字
粘贴文本框中的文字
新建画面，其功能和画面指示窗中的[新建]按键相同
将一幅画面拷贝成另一幅画面
删除当前画面
指定系统初始画面，显示器工作时，按[ESC]键即直接返回此画
面。一般此画面为主菜单或使用频度最高的画面;设置系统
口令；
6
键或击活
在这个窗口选择了正确的PLC、波特率、数据位、停止位和校验位。
根据显示器通讯对象，选择PLC机型。MD20下载画面时，将指定的PLC通讯协议和画面数据一同传送给MD204V4L显示器，显示器工作时，通过此协议和PLC通讯。
制作基本画面
下例以三菱FX系列PLC为对象进行说明。
首先进入系统初始画面（缺省为1号画面）的编辑状态。界面的右下边是当前编辑画面（1号画面）的属性，每幅画都有属性，包括三项内容：
画面描述：描述画面的性质，便于设计者管理，只有提示作用，亦可不用填写。
举例输入“主菜单”；
按[∧]键至画面号：该数值为按[∧]
键，显示器跳转至画面号；
按[∨]键至画面号：该数值为按[∨]
键，显示器跳转至画面号。
显示器运行时，按[ESC]键、[∧]键或[∨]键是最简捷的切换画面方法。除此之外，通过设置功能键也能实现画面跳转。
注：
如果当前画面的[∧]键或[∨]键设定成功能键，则画面属性中跳转画面参数不起作用。
如果[∧]键或[∨]键指定画面不存在，则实际跳转画面号依次向上或向下顺延，向上到1为止。
如果画面中包含数据设定部件，在数据设定过程中，[∧]键或[∨]键完成数值加减功能，当退出数值设定状态后，[∧]键或[∨]键又能恢复画面跳转功能。
7
设置MD204L
按键，或击活“工具”—＞“设置MD204L”命令，出现MD204L系统参数设置对话窗：
初始画面号
上电后，MD204L显示的第一幅画面。一般将此画面设置为主菜单画面或使用频度最高的画面。运行时按[ESC]键即能直接跳转到此画面。
口令一个工程中所有画面共用同一个口令，当“数据设定窗”、“功能键”等部件的
“加密”属性有效
时，只有当系统口令被打开时，以上部件才能执行动作。使用此功能可以方便实现画面隐藏及设定数据加密。口令操作详见下文。
注：只有工程所有画面中存在选中了加密属性的部件时，口令才有效。口令可以是0－9999
之间的任意整数。
屏幕保护
背景光保持时间缺省为3分钟，亦可自由设定。当设定为“从不”时，表示背景光始终亮；也可以选择在3分钟时间内不按按键的话，让MD204L自动切换显示某个画面。
注：屏幕保护跳转画面下如果有键操作，将是无效的。任何键都是唤醒屏幕保护回到原来画面。屏幕保护画面只允许文本或者图片部件。因此，寄存器，棒图等动态显示部件不能用作屏幕保护。
MD204L状态控制
通常情况下，画面切换都是按键来完成。除此之外PLC也可以通过修改寄存器数值来切换画面。如果该属性有效，运行时将数值n写入控制寄存器D300（例），MD204L自动将显示屏切换到第n幅画面。随后控制寄存器D300的数值自动被清
零。
MD204L将当前画面号数据写入D301，这样PLC能得知显示器
状态。注：设计者能自由定义交互控制寄存器号。
MD204L外围控制
MD204L附带有实时时钟模块（需定制产品），用户可以选择使用时钟模块，系统会把时钟的数据传递给用户自己定义的控制寄存器。
注：设计者能自由定义交互控制寄存器号。
8
文本
在编辑画面之前，先说明一下画面编辑窗体上方8种部件的
功能：部件功能
输入文字，包括汉字或英文字母
制作动态文本，文本内容可以由PLC的寄存器控制切换
寄存器元件，可以放置数据监视或数据设定元件（操作对象为PLC数据寄存器）
指示灯，显示PLC内部中间继电器的开关状态
功能键，MD204L底部的8个按键和其它的12个数值输入按键都可以被定
义功能键。功能键的作用包括画面跳转和开关控制等
棒图，可以用棒图的形式监控PLC内部数据的变化
曲线图，可以用曲线图的形式监控PLC内部数据的变化
粘贴图片，可以把制作好的单色BMP图片（注意控制大小要小于192×64
象素）粘贴到画面上。
下面举例将1号画面设计成主菜单画面。
首先放置文本“主菜单”，按键，在编辑画面上点击，此时按鼠标左键确认，按鼠标右键取消。按鼠标左键确认后，窗体上显示缺省内容“文字串”，同时界面的下方显示该文本的属性，文字串跟随
鼠标移动，移动距离为4点的整数倍。如果需要放置到任意位置，可以直接调节部件的X,Y 坐标值。
9
X数值表示该文本的水平方向位
置。Y数值表示该文本的竖直方向
位置。坐标原点位置在整幅画面
的左上角。
特性倍角：文字的横向和纵向都加
倍显示。反相：文字和背景颜色颠
倒显示
文字串实际显示的内容，可通过各种汉字输入法直接输入汉字或英文字母，该栏内容可以被剪切、
复制或粘贴。例：反色显示文本“主菜单”。在设定栏中用拼音输入法输入“主菜单”三个字，并选中反相复选框。
动态文本
按键，在编辑画面上点击，此时按鼠标左键确认，按鼠标右键取消。按鼠标左键确认后，窗体上显示缺省内容“动态文字串”，同时界面的下方显示该文本的属性，文字串跟随鼠标移动，移动
距离为4点的整数倍：如果需要放置到任意位置，可以直接调节部件的X,Y坐标值。
10
X数值表示该文本的水平方向位
置。Y数值表示该文本的竖直方向
位置。坐标原点位置在整幅画面
的左上角。
特性倍角：文字的横向和纵向都加
倍显示。反相：文字和背景颜色颠
倒显示。
寄存器
用来控制动态文本的状态切换的PLC数据寄存器。
模式：用来控制数据寄存器的数据格式。此格式将影响显示文本中“数值”
项的显示格式。
显示文本
对应寄存器不同数值时的不同的文本内容，最多可以登记32个状态的显示文本。
例：显示D10控制的动态文本，显示文本有三个状态“正常运行”“温度偏低”和“位置到达”分别对应的D10寄存器值为16进制数2a，30e和d43f。在显示文本设定中第一条数值栏输入“2a”，右侧内容中输入“正常运行”四个字，依次输入其它两条。当D10的数值为2a时，文本显示为“正常运行”，当值为30e时显示“温度偏低”，其余依此类推。
如下图：
11
功能键（画面跳转）
接下来在主菜单画面中设置功能键，实现画面跳转功能。例:运行时，按“＜”键进入参数设定画面，按“＞”键进入模式设定画面。设置功能键的步骤如下：
按键，出现跟随鼠标移动虚线矩形框，点击鼠标左键确定功能键位置。此时窗体中显示出手形和将要设置的功能键（缺省为“>”键），界面的右下角显示功能键属性，其中坐标和特性与文本
属性中的相同，用于指示位置、确定图形大小及正反色。
出现的元件设定画面如下图：
键
从20个按键中选择合适的按键。
手形为了便于使用者准确、迅速操作，在按键符号前增加一个手形符号，表示按
下指定按键即
能完成一个动作。如果为了节省空间，可以不选择手形。
隐形用户可以选择在画面上不出现按键的图形，但按键的功能
仍然存在。
加密只有当系统口令被打开时，此功能键才
能有效。
设定线圈该功能键的动作为
开关量设置。
画面跳转该功能键的动作
为画面跳转。
设定寄存器该功能键的动作为设定
指定寄存器参数
局号
PLC的设备局号
12
类型
当功能键的动作为开关量设置时，确定开关动作对应的PLC内部中间继电器定义号。
地址设定中间继电
器地址
设定为ON
将指定的中间继电器置为ON。
设定为OFF
将指定的中间继电器置为OFF。
取反将指定的中间继电器置为
反逻辑。
瞬时ON
按键按下时，将指定的中间继电器置为ON；按键弹起时，将指定的中间继电器置为OFF。
点击对话窗中键选单旁边的箭头键，弹出20个按键的标记符，从中选择合适按键。如果为了简明起见，可以取消手形显示，屏幕只显示按键外形。随后将功能设定为画面跳转，
13
此时在其下方设定跳转画面号，将目标画面号设定为10，即第10号画面为参数设定画面。
为了隐藏设定画面，置“加密”属性有效，只有当系统口令打开时，才能跳转到10号画面。功能键设定之后，在按键图形的右边放置文本“参数设定”，提示操作人员，按下“>”键便能直接
进入参数设定画面。
以同样方法在画面右侧放置功能键“<”键及文本“状态设定”，表示按“<”键进入状态设定画面。可以将20号画面确定为状态设定画面。注：为了随时插入新画面，最好将不同类型画面的画面号分开。例如：若要增加一幅参数设定
画面，可以将其放置在第11号画面。
在主菜单画面中再增加一个报警画面跳转按键。当按下此键，即能跳转到报警列表画面,查阅报警信息。
14
登录报警信息方法请参考
功能键单键设定寄存器参数功能:
设定一个功能键，选择“设定寄存器”，可以设定一个参数值（常数）到指定的数据
寄存器。运行中，按下这一功能键，参数值立即被写入指定寄存器中。下图的设定可以将十六进制数7FFF写入PLC的D型寄存器地址0中。
数据显示
下面介绍参数设定画面制作过程，同时详细说明参数显示和参数设定等部件的设定方法，以及如何设定密码。
例：10号画面能够监视和设定3组参数，分别对应A班产量、B班产量、C班产量，左面一列为当前值，右面一列为目标值。其中当前值只能监视数据，目标值即能监视
15
制作画面步骤如下：
按[新建]键，弹出画面号和画面描述设定对话窗。
画面号新建画
面的序号
画面描述新建画面
的性质描述
设定画面号为“10”，输入画面描述“参数设定”。按[确定]键确认。随后界面右下角显示画面属性内容，将“∧”键跳转画面号置为“0”，“∨”键跳转
画面号置为“20”。以便在正常显示状态下（不在数据设定状态），按“∧”键直接进入主菜单画面，按“∨”
键直接进入状态设定画面。
在适当位置，放置文本“当前值”、“目标值”、“A班产量”、“B班产量”、“C班产量”。
16
文本显示器使用手册 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
目录 第一章产品概述 (1) 功 能.............................................................................................................................. .1 一般规 格 (1) 各部分名 称 (2) 外型尺寸及安装方 法 (4) 第二章编辑软件 MD20 (5) 基本概述 (5) 编辑用户画 面 (5) 保存工 程 (29) 下载画 面 (30) 导入旧工 程 (30) 第三章操作方法 (32) 联机通 讯 (32) 切换画 面 (32) 系统口 令 (32) 修改数 据 (33) 开关量控 制 (34) 第四章与PLC的连接方法 (35) 三菱FX系 列 (35) 西门子S7-200系 列 (36) 欧姆龙C系 列 (36) 系列 (37)
施耐德NEZA/TWIDO系列 (39) 台达DVP系列 (40) 松下FP系列 (40) 系列 (41) 系列Modbus协议 (42) 编程口通讯 (43) 永宏系列 (43) 光洋S系列 (44) 系列 (45) 系列 (46) ASCII/EMERSON/RTUEXTEND (47) (48) 自由协议 (49) 协议 (50) (51) 系列PLC (51)
系列PLC (52) 系列PLC......................................................................错误！未定义书签。 系列PLC (53) 系列PLC (54) 系列PLC (56) 文本显示器组态软件ReleaseNote (53) 附录1：自由协议文档..............................................................................................................63附录2：其它注意事项.. (65)
产品说明书 一、显示屏线材连接 (2) 1.1显示屏电源线布线和连接 (2) 1.2屏体功率和电流的计算 (3) 1.3箱体内的接线实物图 (3) 1.4显示屏数据网线布线说明 (4) 1.5网线制作 (5) 二、控制系统的调试和软件设置 (6) 2.1电脑配置要求 (6) 2.4接收卡程序的发送和显示屏的连接 (9) 2.4.1接收卡加载程序 (9) 具体操作如下；打开LED演播室，选择“设置”中的“软件设置”。(如图1-17) (9) 2.4.2显示屏连接 (12) 三、节目制作流程 (13) 3.1节目窗口都可以播放那些内容 (13) 3.2.我们建一个整屏播放视频文件窗口 (14) 3.2.1新建节目页 (14) 3.2.2新建节目窗 (14) 3.3如何在一个屏上分多个窗口播放 (15) 4.1远程实时显示屏管理 (23) 4.2设置远程控制服务器 (23) 4.3远程显示屏管理 (23) 4.4远程控制 (25) 4.5打开定时指令表 (25) 2.2增加定时指令 (26) 2.2.1第一步：打开“定时指令”对话框 (26) 1、日常保养： (29)
一、显示屏线材连接 1.1显示屏电源线布线和连接 例如：现在一个长四个箱子，高三个箱子的P20全彩的标准显示屏，看如下电源线的布线说明： 注意：只画出了火线的连线示意图，零线和接地保护线未表示出来。 说明：（屏体直接使用单相220V/50Hz交流电供电，为了使供电系统平衡采用AC380V三相五线制布线。 该显示屏的最大功率为10kW，正常工作时的功率为6kW。建议采用线径为5×10mm2三相五线多芯铜芯电线输入到三相100A总空气开关上，从总空气开关输出的电线分多路线路到单相32A空气开关上，从单相空气开关到屏体用3×4mm2单相三线电线。在屏体配电箱内需配装三相100A总空气开关和三相防雷设备。

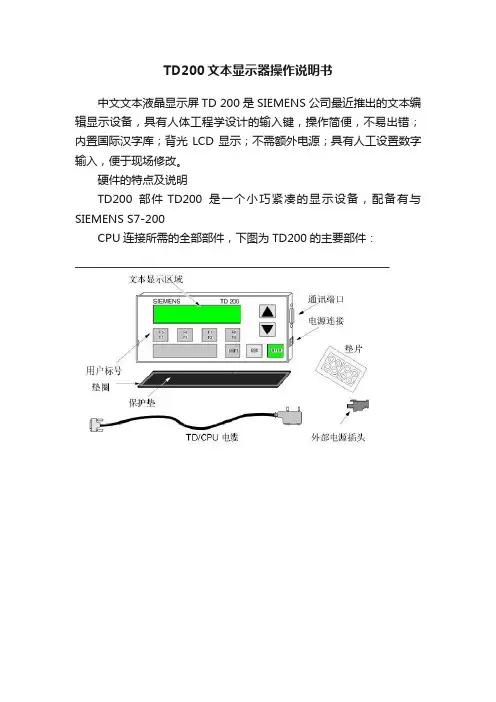

TD200文本显示器快速入门 本文假设您对S7-200和STEP 7 Micro/WIN V4.0 有所了解并第一次使用TD200文本显示器。 简单介绍TD200 TD200是Text Display 200的简写，它是可编程控制器S7-200系列的常用文本显示器。它可以用来显示信息，在信息中可以内嵌数据，数据既可以显示，也可以由操作人员进行设置。 TD200键盘共有9个键：5个命令键和4个功能键。分别如下表： 命令键 说明 ENTER 用此键写入新数据和确认信息。 ESC 用此键转换Display Message方式和Menu方式，或紧急停止一个编辑。 UP ARROW UP箭头用于递增数据和上卷光标到下一个更高优先级的信息。 DOWN ARROW DOWN箭头用于递减数据和卷动光标到下一个较低优先级的信息。 SHIFT SHIFT键转换所有功能键的数值。当按SHIFT键时，在TD200显示区的右下方显示一个闪烁的S。 功能键 说明 F1 功能键F1设置标志位Mx.0。（S7-200 M存储区x字节的第0位） 如果按SHIFT键的同时（或预先按下SHIFT键）按下功能键F1，则设置标志位Mx.4
F2 功能键F2设置标志位Mx.1。 如果按SHIFT键的同时（或预先按下SHIFT键）按下功能键F2，则设置标志位Mx.5 F3 功能键F3设置标志位Mx.2。 如果按SHIFT键的同时（或预先按下SHIFT键）按下功能键F3，则设置标志位Mx.6 F4 功能键F4设置标志位Mx.3。 如果按SHIFT键的同时（或预先按下SHIFT键）按下功能键F4，则设置标志位Mx.7 TD200既可以通过TD/CPU电缆由S7-200 CPU供电，也可以由一个外部插入式电源供电，但不能TD/CPU电缆和外部电源同时对TD200 供电，这样会损坏设备。本文只讨论最简单、最常用的方式：由S7-200通过TD/CPU电缆供电。 TD200只是一个文本显示器，不需对TD200进行组态和编程，所有组态信息全部存在CPU S7-200中。TD200 里只存储TD200的地址、所连接的CPU的地址、通讯波特率和参数块的位置（注意要与CPU中的一致）。 也就是说，TD200的所有组态数据都存储在CPU S7-200可变存储器（V存储器）内，而在TD200中只需通过面板设置TD200的地址、所连接的CPU的地址、通讯波特率和参数块(★TD向导中变量的起始地址)的位置。 TD200上电后，按“ESC”键进入“诊断菜单”，接着进入“TD200 设置”选项，分别设置“TD200 地址”（缺省值为1）、“CPU 地址”（缺省值为2）、“参数块地址”（缺省值为0）、“波特率”（缺省值为9.6K）。本例中，我们使用缺省设置。 在STEP 7 MicroWIN V4.0中，用TD200向导（菜单“Tools>TD200 Wizard”）给CPU S7-200编程。完成编程并下载后，将CPU和TD200通过TD/CPU电缆进行正确连接，正确设置TD200的参数，即可完成TD200的开发使用。 上电后，TD200从CPU读参数块。对所有参数均进行合法性检查。如果一切合格，TD200开始主动轮询信息使能位以决定要显示的信息，并从CPU读取信息，然后显示信息。
文本显示器和变频器之间的通讯
市面上的文本显示器和变频器各式各样，今天我来谈谈蓝海华腾变频器和信捷文本OP320-A-S显示器之间是怎么样通讯的。 一、 首先是通讯电缆的制作我选的是OP320-A-S 是485通讯你懂的。 二、 首先打开OP20软件我们可以看到如下图：
文本显示器的通讯端口是格式各样，那我们到底应该选择哪种通讯方式呢？ 从变频器的资料里面我们可以看到变频器的通讯时支持modbus通讯的485端口，那我们在采购文本显示器的时候就应该注意到这一点。那么也就毫无疑问了，我们在这里要选择的就是MOUDBUS通讯协议了。 在这里我选择的是MODBUS主站，如下图： 在设置里面我设置参数如下：
波特率：9600 数据位：8位 停止位：1位 校验和：偶效验 然后确定保存。 这块大致就是文本显示器通讯的设置，至于文本显示器程序的编写我就不一一再说明自己要是真的不会请参考说明书编写。 三、 这一部分我来说变频器需要设置的参数。 蓝海华腾变频器的通讯参数是在PC组。 PC.00 通讯波特率 PC.01 数据格式 PC.02 本机地址 只要设置好这三项就可以了，毫无疑问通讯波特率设置为9600和文本上的设置是一样的。 数据格式也不用说和文本显示器是一样了，1-8-1格式，偶效验。 本机地址，由于文本显示器选择的是MODBUS主站，这里肯定就是把变频器的地址设置成2。 四、 这里给大家说一说需要注意的地方，用自由格式和MODBUS通讯时，寄存器出现4x、3x，位操作出现0x、1x代表什么？ 1x、3x代表只读；0x、4x代表可读写。 在通讯的时候当我把寄存器的地址格式设为3X的时候就是通讯不上，在这里只有把寄存器
目 录 第一章产品概述 (1) 1.1 功能 (1) 1.2 一般规格 (1) 1.3 各部分名称 (2) 1.4 外型尺寸及安装方法 (4) 第二章编辑软件MD20 (5) 2.1 MD20基本概述 (5) 2.2 编辑用户画面 (5) 2.3 保存工程 (29) 2.4 下载画面 (30) 2.5 导入旧工程 (30) 第三章操作方法 (32) 3.1 联机通讯 (32) 3.2 切换画面 (32) 3.3 系统口令 (32) 3.4 修改数据 (33) 3.5 开关量控制 (34) 第四章与PLC 的连接方法 (35) 4.1 三菱FX 系列 (35) 4.2 西门子S7-200 系列 (36) 4.3 欧姆龙C 系列 (36) 4.4 OMRON CP1H 系列 (37) 4.5 施耐德NEZA/TWIDO 系列 (39) 4.6 台达DVP 系列 (40) 4.7 松下FP 系列 (40) 4.8 LG Master-K CNet 系列 (41) 4.9 LG 系列Modbus 协议 (42) 4.10 LG Master-K 120S 编程口通讯 (43) 4.11 FACON 永宏系列 (43) 4. 12 光洋S 系列 (44) 4.13 ECOSTEP 系列 (45) 4.14 AB Micrologix 系列 (46) 4.15 MODBUS RTU/ASCII/EMERSON/RTU EXTEND (47) 4.16 MODBUS SERVER (48) 4.17 自由协议 (49) 4.18 SAIA PCD S-BUS 协议 (50) 4.19 VIGOR PLC (51) 4.20 EMERSON EC20 系列PLC (51)
目录 第一章产品概述 (1) 1.1功 能.............................................................................................................................. .1 1.2一般规 格 (1) 1.3各部分名 称 (2) 1.4外型尺寸及安装方 法 (4) 第二章编辑软件 MD20 (5) 2.1MD20基本概 述 (5) 2.2编辑用户画 面 (5) 2.3保存工 程 (29) 2.4下载画 面 (30) 2.5导入旧工 程 (30) 第三章操作方法 (32) 3.1联机通 讯 (32) 3.2切换画 面 (32) 3.3系统口 令 (32) 3.4修改数 据 (33) 3.5开关量控 制 (34) 第四章与PLC的连接方法 (35) 4.1三菱FX系 列 (35) 4.2西门子S7-200系 列 (36) 4.3欧姆龙C系 列 (36) 4.4OMRONCP1H系 列 (37)
4.5施耐德NEZA/TWIDO系列 (39) 4.6台达DVP系列 (40) 4.7松下FP系列 (40) 4.8LGMaster-KCNet系列 (41) 4.9LG系列Modbus协议 (42) 4.10LGMaster-K120S编程口通讯 (43) 4.11FACON永宏系列 (43) 4.12光洋S系列 (44) 4.13ECOSTEP系列 (45) 4.14ABMicrologix系列 (46) 4.15MODBUSRTU/ASCII/EMERSON/RTUEXTEND.............................................. . (47) 4.16MODBUSSERVER............................................................................................ . (48) 4.17自由协议 (49) 4.18SAIAPCDS-BUS协议 (50) 4.19VIGORPLC....................................................................................................... .. (51) 4.20EMERSONEC20系列PLC (51)
关于施耐德文本显示器XBT-N400系列操作说明 一、由XBT –N400文本显示器的服务键可用于修改控制系统参数。具体按键操作说明如下： 选择要输入的可变字段。从左移到右，或从上到下，每按一次，可输入下一个字段。 只有按键闪烁的字段才允许修改。 删除输入项，暂停或终止当前的操作，返回到上一级菜单。 （1）在菜单内改变页；（2）显示当前报警；（3）改变正在输入的可变字段中数 字；（4）激活与功能链接相关的功能。 （1）在页内上下移动；（2）选择数字值；（3）从选择列表中选择一个值；（4） 增加或减小变量字段的值。 删除在输入模式下选择的字符。 确认选择或输入项，确认报警。 二、背光LCD显示屏显示页面。 1、首先通过XBTZ9780连接电缆将PLC与XBT文本显示屏按下图连接，圆头插在PLC的RS-485串口上，RJ45方头插在显示屏RJ45串行口上。 2、给系统上电后，显示屏首先显示主页面，最多显示两行数据，可通过或来选择想看或想更改的数据，主要显示以下数据： 第一页目标压力×××.X米：显示需要工作压力(由第一恒压计算而来，根据水泵运行 台数和工况有可能是第二，第三恒压)，不可设置。 出口压力×××.X米：实时反映出口压力，由出口压力传感器测定；不可设置。 校量程××××：当显示屏上出口压力显示值与压力表值不符时，可进行校准，即 可把量程扩大或缩小，系统默认为1000（压力传感器）。压力传 感器设1600。校准值+，-10%标准值。 第一恒压×××.X米：用户需要的给定压力值（即通过此值设定目标压力），带一位
小数位，系统默认50米；可设定。 进口压力×××.X米：实时反映进口压力，由进口压力传感器测定，不可设置。 校量程××××：当显示屏上进口压力显示值与压力表值不符时，可进行校准，即 可把量程扩大或缩小，系统默认为1000。校准值+，-10%标准值。 停机频率××.X Hz ：当设备只剩一台变频泵在运行，且变频器实际运行频率小于该 频率时延时停机。系统默认为41Hz。 变频频率××.X Hz ：等效于PLC给变频器的运行值，并非变频器的反馈频率。 校频率×××：当显示屏上显示值与变频器显示值不符时，可进行校准，即把量程 扩大或缩小，系统默认为500。校准值+，-10%标准值。 调默认参数：通过或将页面翻转到页面显示【M+ 上调默认值】，然后单击模式键“MOD”，使【M+ 上调默认值】有黑条闪烁，此时按，【】中 的文字变为【ENTER确认】并有黑条闪烁，再按下面板的“ENTER”键，页面显示为静态的【M+ 上调默认值】；此时调默认参数结束。当调用系统默认值结束时，所有需要设定的参数都有一个默认值，可对相应值进行更改，下次上电以最后一次更改数据为准。 运行参数→：当页面翻转到“运行参数→”时，“→”闪烁，此时按键即可进入运行参数设置页面。 水位和数据永久存储→：当页面翻转到“水位和数据永久存储→”时，“→”闪烁，按 键即可进入换水和操作说明设置页面，此页面中的数值只对KQF设备或设 备有小泵时方可进行设定；且能对系统参数进行备份（即：将通过文本设 定的参数写入PLC内部的EEPROM，防止因系统断电引起的数据丢失；此操 作在系统参数设定后系统运行前必须进行备份操作）。 第二页运行参数设置→：当“→”闪烁时，按键，即可翻阅运行参数设置页面，可 通过或来选择想看或想更改的数据，主要显示以下数据： 进压低减×××.X米（JK）：指市政管网压力因用户大量用水开始压力下降，但还 可抽吸时的压力，系统默认为0。如果需要设定，此值一 定大于进压递停，一般设定比进压低停高2米。 进压低停×××.X米（JK）：指市政管网绝对不允许抽吸时的压力，系统默认为0。 如果需要设定，此值一定小于进压低减，一般设定比进压 低减低2米。 减泵频率×× Hz：实际运行频率小于该频率时延时减泵，系统默认为31Hz。 起停偏差×××.X米：设定此数据，即可确定压力下下限＝目标压力－起停偏差， 压力上上限＝目标压力＋起停偏差，程序内部已作处理。一 般设为4米。 加减偏差×××.X 米：设定此数据，即可确定压力下限＝目标压力－加减偏差，压 力上限＝目标压力＋加减偏差，程序内部已作处理。一般设 为2米。 加泵时间×××秒：加泵时间可自由设定，默认时间为20秒。 减泵时间×××秒：减泵时间可自由设定，默认时间为10秒。 停机时间×××秒：停机时间可自由设定，系统默认为60秒。
LOGO! TD( ) usage of LOGO! TD
IA&DT&BT Service & Support Page 2-26 LOGO TD LOGO TD Key Words LOGO! TD, installation, wiring, usage
IA&DT&BT Service & Support Page 3-26 LOGO TD (4) 1.1 LOGO TD ..........................................................4 1.2 LOGO TD LOGO ...........................................5 1.3 LOGO TD .. (5) 2. LOGO TD (6) 2.1 ....................................................6 2.1.1 ...................................................................6 2.1.2 .....................................................6 2.1.3 ................................................10 2.2 .. (17) 3. LOGO TD (22) 3.1 LOGO TD ..................................................22 3.2 LOGO TD ..............................................23 3.3 LOGO TD (24) 4. (26)
使用维护手册 ——TD400C—— 武汉凯兴经济发展有限责任公司 2011．01
目录 1 系统概述 (2) 2 微机箱面板按钮开关、TD400C按键的说明 (3) 3 TD400C功能菜单介绍 (4) 3.1 实时检测数据 (5) 3.2 调节参数设置 (6) 3.3保护参数设置 (7) 3.4 压力变送器量程设置 (8) 3.5 滑阀上下限设定 (9) 3.6 恢复出厂默认 (10) 3.7 TD400C操作简述出 (11) 4 参数设置................................................。.. (12) 4.1 调节参数、保护参数、压力变送器量程项的参数设置方法 (12) 4.2 滑阀上下限设置 (13) 4.3 时间、日期设置 (14) 4.4 TD400C设置 (15) 4.5 压力变送器效验 (16) 4.6 设置参数保存 (16) 5 基本控制原理 (17) 6 运行保护 (18) 7 安装、接线及调整 (19) 8 常见故障的判别方法 (19) 附表1：出厂默认参数（可通过“恢复出厂默认”恢复） (20) 附表2：出厂默认参数（不可通过“恢复出厂默认”恢复） (20) 附表3：通讯数据列表 (21) 附表3A：CPU DO输出状态说明 (21) 附表3B：报警代号说明 (21) 附表3C：通讯设置 (21)
1 系统概述 1.1 用途 建议您先通读《螺杆式制冷压缩机使用维护手册》(以下简称“机组”)总体部分，了解螺杆式制冷压缩机的结构和特性后，将能较容易地理解本《使用维护手册》的内容。 本《手册》仅适用单台机组其《微机控制通用电器部分》的使用维护。 不同类型的螺杆制冷机组微机控制部分在控制原理、显示内容、设置参数等部分有所区别，详见本《手册》相关章节的具体说明。 本《手册》中未加注明（机型）的陈述，其适用范围一般泛指所有机型通用。 1.2 特点 本控制系统采用德国西门子公司生产的可编程控制器，实现对螺杆式压缩机全工作过程的自动控制，系统运行状况监视，故障检测及自动处理。 当系统通电后，程序自动对各输入温度或压力进行检测，准确检测机组运行情况。 手动和自动系统各自独立，当系统处于自动状态时，手动仅仅只能分别启、停油泵和压缩机；在手动状态时，自动控制不起作用，但可显示机组运行参数，并实施报警保护。两种状态可分别独立运行，也可实现无扰动相互切换。 1.3 使用条件 （1）安装高度不超过海拔2000M； （2）周围介质温度不高于40℃，不低于-20℃； （3）室内相对湿度不大于85%（温度为20℃±5℃时）； （4）没有导电尘埃及足以腐蚀金属和破坏绝缘的气体场所。
认识并掌握HMI中的文本显示器 在使用文本显示器之前，我们先要了解什么是文本显示器，它是用来干嘛的？然后什么又叫做人机界面，包括触摸屏、组态，他们直接有写什么区别，有些什么关系呢，希望看了本题目以后，我们有所了解…… PLC编程工程师将编辑好的程序下载到PLC，通过调试，最终交付给机器设备工人操作。 早期的PLC使用是直接有一个手动开关一个停止开关，按一下动一下 后面出现了通过外围接很多开关，旋钮，指示灯、数码管来显示和操作PLC的动作，也就是操作面板。 但是这样使用会出现操作死板，接线布线复杂，不易升级等原因，就出现了将上述功能集成在一块显示和操作的集成线路板+液晶屏上面，就是我们看到的文本显示器，可以文字描述功能、控制PLC的动作（按钮）、显示内部的状态（指示灯）、并输入数据（数据输入）、显示反馈数据（显示数据）等功能（参考下图）
随着后来的发展，加上了图片、动画、报警灯功能，使文本显示器功能逐渐强大 后面发展起来的触摸屏为文本显示器升级提供了很好的解决办法 触摸屏不仅拥有文本显示器的功能，更多的使显示的操作画面更加漂亮，功能齐全——报警，使用权限、报表、扩展接口等组态包含了文本显示器和触摸屏的功能以外，可以直接在电脑上面操作，监控机器的运行状态，而且增加了网络扩展功能，可以一个组态监控多个PLC的运行状态，功能上更加强大 值得注意的是：组态功能这么强大，为什么还有人用文本显示器呢？ 文本显示器相对触摸屏稳定性比触摸屏强，很多场合采用文本显示器，相加比比触摸屏要好，相对触摸屏更容易学习和操作，就好比某些机器还是愿意使用操作面板一样
组态是基于电脑或者工控机为载体，一般需要硬件设备，且组态软件的成本相对较高。 看完上面内容回答作业： 1、我们在实际做项目的过程中，有了人机界面，比如文本显示器，为什么还要添加手动按钮？ 2、说出我们遇到过的文本显示器、触摸屏、组态的品牌，说说自己见解 ------------------------------- 作者：陈胜 版权所属: 技成培训网(https://www.doczj.com/doc/0a8633806.html,) 文章出处：https://www.doczj.com/doc/0a8633806.html,/thread-44162-1-1.html

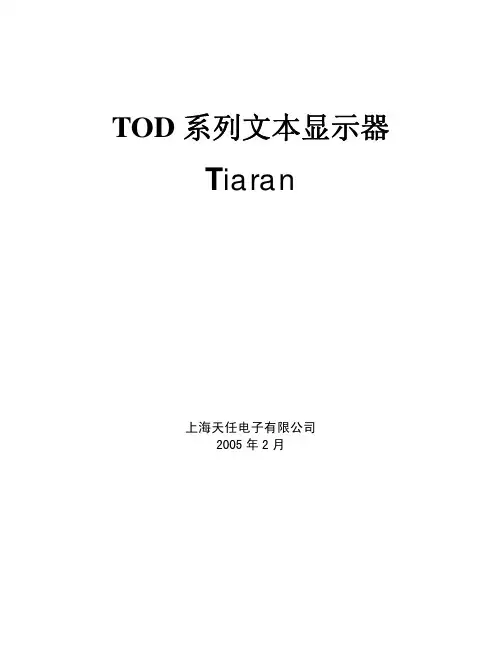

TOD系列文本显示器 T iaran 上海天任电子有限公司 2005年2月
