1 总则
1.0.1为在医药工业洁浄厂房设计中贯彻执行国家有关方针政策,做到技术先进、安全可靠、确保质量、节能环保,制定本标准
1.0.2本标准适用于新建、扩建和改建的医药工业洁净厂房设计。生物制品、毒性药品、精神药品、麻醉药品以及放射性药品的生产和质量检验设施除应执行本标准外,尚应符合国家有关的监管规定。
1.0.3医药工业洁净厂房的设计应为施工安装、系统设施验证、维护管理、检修测试和安全运行创造必要的条件
1.0.4医药工业洁净厂房的设计除应符合本标准外,尚应符合国家现行有关标准规范的规定。
2术语
2.0.1医药洁净室pharmaceutical clean room
空气悬浮粒子和微生物浓度,以及温度、湿度、压力等参数受控的医药生产房间或限定的空间。
2.0.2医药工业洁净厂房pharmaceutical industry clean room 包含医药洁净室的用于药品生产及质量控制的建筑物
2.0.3人员净化用室room forcleaning personne
人员在进人医药洁净室之前按一定程序进行净化的房间
2.0.4物料净化用室room forcleaning materia
物料在进入医药洁净室之前按一定程序进行净化的房间
2.0.5受控环境controlled environment
以规定方法对污染源进行控制的特定区域
2.0.6悬浮粒子airborne particles
用于空气洁净度分级的空气悬浮粒子尺寸范围在0.1um~1000um 的固体和液体粒子。
2.0.7微生物microorganIsms
能够复制或传递基因物质的细菌或非细菌的微小生物实体
2.0.8含尘浓度particle concentration
单位体积空气中悬浮粒子的数量
2.0.9含菌浓度microorganisms concentration
单位体积空气中微生物的数量。
2.0.10空气洁净度air cleanliness
以单位体积空气中某种粒径的粒子数量和微生物的数量来区分的空气洁净程度。
2.0.11气流流型air pattern
空气的流动形态和分布状态。
2.0.12单向流unidirectional airflow
通过洁净区整个断面、风速稳定,大致平行的受控气流
2.0.13非单向流non-unidirectional airflow
送入洁净区的空气以诱导方式与区内空气混合的一种气流分布。
2.0.14混合流mixed airflow
单向流和非单向流组合的气流。
2.0.15气锁airlock
在医药洁净室出入口,为了阻隔室外或邻室气流、控制压差而设置的房间。
2.0.16传递柜(窗) pass box
在医药洁净室隔墙上设置的传递物料和工器具的窗口,两侧装有不能同时开启的窗扇。
2.0.17洁净工作服clean working garment
医药洁净室内使用的专用工作服
2.0.18空态as-built
设施已经建成,所有动力接通并运行,但无生产设备、物料及人员。
2.0.19静态at-rest
所有生产设备已经安装就位,但没有生产活动且无操作人员在现场的状态。
2.0.20动态 In-operation
设施以规定的状态运行,有规定的人员在场,并在商定的状态下工作
2.0.21高效空气过滤器high efficiency particulate air filter 在额定风量下,按最易穿透粒径(MPPS)粒子的捕集效率在99.95%以上的空气过滤器。
2.0.22医药工艺用水process water
医药生产工艺过程中使用的水,包括生活饮用水、纯化水、注射用水。
2.0.23纯化水purified water
蒸馏法、离子交换法、反渗透或其他适宜的方法制得的,不含任何附加剂,供药用的水,其质量符合现行《中华人民共和国药典》纯化水项下的规定。
2.0.24注射用水water for injection
纯化水经蒸馏制得的水,其质量符合现行《中华人民共和国药典》注射用水项下的规定。
2.0.25自净时间cleanliness recovery characteristic
医药洁净室被污染后,净化空气调节系统在规定的换气次数条件下开始运行,直至恢复到固有的静态标准时所需时间。
2.0.26恢复时间recovery time
医药洁浄室生产操作全部结束、操作人员撤出现场,空气中的悬浮粒子达到静态标准时所需时间。
2.0.27无菌sterile
没有活体微生物存在
2.0.28无菌药品sterile product
法定药品标准中列有无菌检査项目的制剂和原料药
2.0.29非无菌药品non-sterile product
法定药品标准中未列有无菌检査项目的制剂和原料药
2.0.30无菌生产工艺aseptic processing
必须在无菌控制条件下生产无菌药品的方法
2.0.31无菌生产核心区core( critical) area of aseptic production
无菌生产工艺过程中,药品和与药品直接接触的包装材料暴露于环境中从而需要特別保护的区域。
2.0.32无菌生产洁净室aseptic processing roon
采用无菌生产工艺进行药品生产,并且环境参数受到严格控制的医药洁净室
2.0.33灭菌sterilize
使产品中微生物的存活概率(即无菌保证水平,SAL)不高于10-6的过程。
2.0.34浮游菌airborne viable particles
医药洁净室内悬浮在空气中的活微生物粒子,通过专门的培养基,在适宜的生长条件下,繁殖到可见的菌落数。
2.0.35沉降菌sedimental viable particles
用特定的方法收集医药洁净室内空气中的活微生物粒子,通过专门的培养基,在适宜的生长条件下,繁殖到可见的菌落数。
2.0.36验证alidation
根据现行《药品生产质量管理规范》(GMP)的原则,证明任何程序、方法、生产工艺、设备、物料、行为或系统确实能导致预期结果的有文件证明的一系列活动。
2.0.37确认qualification
证明厂房、设施、设备能正确运行并达到预期结果的一系列活动。
3生产区域的环境参数
3.1 一般规定
3.1.1药品生产区域的环境参数应符合现行《药品生产质量管理规范》的规定。
3.1.2医药洁净室应以微粒和微生物为主要控制对象,同时尚应规定环境的温度、湿度、压差、照度、噪声等参数。
3.1.3环境空气中不应有异味以及影响药品质量和人体健康的物质。
3.2环境参数的设计要求
3.2.1医药洁净室的空气洁净度级别划分应符合表3.2.1的规定。
表3.2.1医药洁净室空气洁净度级别
3.2.2医药洁净室环境微生物监测的动态标准应符合表3.2.2的规定。
表3.2.2医药洁净室环境微生物监测的动态标准
3.2.3药品生产有关工序和环境区域的空气洁净度级别,应符合现行《药品生产质量管理规范》和本标准附录A 的规定。
3.2.4医药洁净室的温度和湿度设计参数应符合下列规定:
1.
药品生产工艺及产品对温度和湿度有特殊要求时,应根据工艺及产品要求确定;
2.
3.
药品生产工艺及产品对温度和湿度无特殊要求时,空气洁净度A 级、B级、C级的医药洁净室温度应为20℃~24℃,相对湿度应为45%~60%;空气洁净度D级的医药洁净室温度应为18℃~26℃,相对湿度应为45%~65%;
4.
5.
人员净化及生活用室的温度,冬季应为16C~20C,夏季应为26℃~30℃。
6.
3.2.5不同空气洁净度级别的医药洁净室之间以及洁净室与非洁净室之间的空气静压差不应小于10Pa,医药洁净室与室外大气的静压差不应小于10Pa。
3.2.6医药洁净室的照明应根据生产要求设置,并应符合下列规定
1.
主要工作室一般照明的照度值宜为300lx
2.
3.
辅助工作室、走廊、气锁、人员净化和物料净化用室的照度值宜为200lx;
4.
5.
对照度有特殊要求的生产岗位可根据需要局部调整
6.
3.2.7非单向流医药洁净室的噪声级(空态)不应大于60dB(A),单向流和混合流医药洁净室的噪声级(空态)不应大于65dB(A)。
3.2.8仓储区的温度、湿度和照明应符合下列规定:
?
常温保存的环境,其温度范围应为10℃~30℃;
?
?
阴凉保存的环境,其温度范围应为小于或等于20℃;
?
?
凉喑保存的环境,其温度范围应为小于或等于20℃,并应避免直射光照;
?
?
低温保存的环境,其温度范围应为2℃~10℃
?
?
储存环境的相对湿度宜为35%~75%;
?
?
贮存物品有特殊要求时,应按物品性质确定环境的温度、湿度参数。
?
4厂址选择和总平面布置
4.1厂址选择
4.1.Ⅰ厂区位置的选择应经技术经济方案比较后确定,并应符合下列规定:
1.
应设置在大气含尘、含菌浓度低、自然环境较好的区域
2.
3.
应远离铁路、码头、机场、交通要道,以及散发大量粉尘和有害气体的工厂、仓储、堆场,远离严重空气污染、水质污染、振动或噪声干扰的区域;不能远离以上区域时,应位于其全年最小频率风向的下风侧。
4.
4.1.2医药工业洁净厂房净化空气调节系统的新风口与交通主干道近基地侧道路红线之间的距离宜大于50m。
4.2总平面布置
4.2.1厂区的总平面布置应符合国家有关工业企业总平面设计要求、满足环境保护的要求,同时应避免交叉污染。
4.2.2厂区应按生产、行政、生活、辅助等不同使用功能合理分区布局。
4.2.3医药工业洁浄厂房应布置在厂区内环境清洁,且人流、物流不穿越或少穿越的地段,并应根据药品生产特点布局。
兼有原料药和制剂生产的药厂,原料药生产区应位于制剂生产区全年最小频率风向的上风侧。三废处理、锅炉房等有较严重污染的区域,应位于厂区全年最小频率风向的上风侧。
4.2.青霉素类等高致敏性药品的生产厂房,应位于其他医药生产厂房全年最小频率风向的上风侧。
4.2.5多条生产线、多个生产车间组合布置的联合厂房,应合理组织人流、物流的走向,同时满足生产工艺流程的要求和消防安全的要求。
4.2.6厂区内设动物房时,动物房宜位于其他医药工业洁净厂房全年最小频率风向的上风侧。
4.2.7厂区内应设置消防车道。消防车道的设置应符合现行国家标准《建筑设计防火规范》GB50016的有关规定
4.2.8厂区內主要道路的设置应符合人流、物流分流的原则。医药工业洁净厂房周围的道路面层应采用整体性好、发尘少的材料。
4.2.9医药工业洁净厂房周围应绿化。厂区内空地应采用绿化、碎石或硬地覆盖。厂区内不应种植易散发花粉或对药品生产产生不良影响的植物。
1 总则 1.0.1为在医药工业洁浄厂房设计中贯彻执行国家有关方针政策,做到技术先进、安全可靠、确保质量、节能环保,制定本标准 1.0.2本标准适用于新建、扩建和改建的医药工业洁净厂房设计。生物制品、毒性药品、精神药品、麻醉药品以及放射性药品的生产和质量检验设施除应执行本标准外,尚应符合国家有关的监管规定。 1.0.3医药工业洁净厂房的设计应为施工安装、系统设施验证、维护管理、检修测试和安全运行创造必要的条件 1.0.4医药工业洁净厂房的设计除应符合本标准外,尚应符合国家现行有关标准规范的规定。 2术语 2.0.1医药洁净室pharmaceutical clean room 空气悬浮粒子和微生物浓度,以及温度、湿度、压力等参数受控的医药生产房间或限定的空间。
2.0.2医药工业洁净厂房pharmaceutical industry clean room 包含医药洁净室的用于药品生产及质量控制的建筑物 2.0.3人员净化用室room forcleaning personne 人员在进人医药洁净室之前按一定程序进行净化的房间 2.0.4物料净化用室room forcleaning materia 物料在进入医药洁净室之前按一定程序进行净化的房间 2.0.5受控环境controlled environment 以规定方法对污染源进行控制的特定区域 2.0.6悬浮粒子airborne particles 用于空气洁净度分级的空气悬浮粒子尺寸范围在0.1um~1000um 的固体和液体粒子。 2.0.7微生物microorganIsms 能够复制或传递基因物质的细菌或非细菌的微小生物实体 2.0.8含尘浓度particle concentration 单位体积空气中悬浮粒子的数量
无尘车间设计规范要求（最全） 随着全球经济一体化的进程，我国的企业不仅同国内的企业展开激烈的竞争，而已还要跟国外企业展开更为广阔更为激烈的竞争，所以我们现在的企业不得不进行转型、升级、创新，因为只有这样我们才能生存。而在这种商业环境下，洁净技术将被我们越来越重视，因为洁净厂房不仅能保证工作人员身体健康，而且对产品的质量、精度、成品率、稳定性等都有显著作用。 一、无尘车间设计的相关政策方针 无尘车间设计必须贯彻执行国家的有关政策方针，必须做到技术先进、经济合理、安全适用、保证质量、节约环保等要求。洁净厂房设计应为施工安装、测试、维护管理和安全运行创造必要的条件，应符合现行的国家标准、规范的有关要求。 二、空气洁净度等级 无尘车间空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净厂房空气洁净度的测试，应符合如下表规定：
注：对于空气洁净度为100级的洁净厂房内大于等于5微米尘粒的计算应进行多次采样。以保证测试数值是可靠的。 三、无尘车间总体设计 无尘车间位置的选择，应根据需要、经济等比较后确定： 一、应在大气含尘浓度较低，自然环境较好的区域； 二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓等有严重空气污染、振动或噪声干扰的区域。 三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地段。 四、还有洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍，洁洁厂房与交通干道之间的距离不宜小于50米。洁净厂房周围应进行绿化，可铺植草坪、种植对大气含尘农度不产生有害影响的树木，并形成绿化小区。但不得妨碍消防操作。 四、无尘车间噪声控制 无尘车间内的噪声等级应符合下列要求： 一、动态测试时，洁净厂房内的噪声级不应超过65分贝A。 二、空态测试时，乱流洁净厂房的噪声等级不宜大于58分贝A，层流洁净厂房的噪声级不应大于60分贝A。 三、无尘车间的平、剖面布置，应考虑噪声控制的要求，其围护结构应有良好的隔声性能，并宜使各部分隔声量相接近。 四、无尘车间内的各种设备均应选用低噪声产品。对于辐射噪声超过洁净厂房允许值的设备，应设置专用隔声设施(如隔声间、隔声罩等)。 五、净化空气调节系统噪声超过允许值时，应采取隔声、消声、隔声振等控制措施。除事故排风外，应对洁净厂房内的排风系统进行减噪设计。 六、无尘车间的噪声控制设计必须考虑生产环境的空气洁净度要求，不得因控制噪声而影响洁净厂房的净化条件。
医药工业洁净厂房设计规范 GB/T14294-1993 主编部门：国家医药管理局上海医药设计院 批准部门：国家医药管理局 施行日期：１９９７年１月１日
编制说明 为在我国医药行业深入实施ＧＭＰ，适应医药工业洁净厂房建设的需要，国家医药局推行ＧＭＰ.ＧＳＰ委员会设计规范专业组决定组织编写《医药工业洁净厂房设计规范》。 本规范由上海医药设计院主编，缪德华同志执笔，武汉医药设计院、重庆医药设计院等单位参与。在编写过程中广泛眚注医药行业内有关方面意见，并先后数次组织医药设计单位和大中型骨干企业的专家进行了认真的讲座修改，由局推行ＧＭＰ.ＧＳＰ委员会寓言并原则通过。之后，局综合经济司（原局计划）就规范主要内容向卫生部药政局、药品监督办公室的领导、专家征询了意见并得到了他们的理解和支持。在此基础上，局ＧＭＰ设计规范专业组对本规范作了修改定稿。 本规范编制工作结合国内外ＧＭＰ的进展和医药工业洁净厂房建设、使用的实践经验，提出了我国医药工业洁净厂房设计的基本要求。各单位在新建、改建和扩建的工程设计中遵照执行。并认真总结经验，提出修改意见，以使本规范日臻完善。 国家医药管理局 第一章总则 第1.0.1条为了贯彻执行国家《药品生产质量管理规范》（以下简称ＧＭＰ），提出符合ＧＭＰ要求的生产厂房、设施及设备的设计要求，特制订本规范。 第1.0.2条本规范适用于新建、改建和扩建的医药制剂、原料药和药用辅料的精制、干燥、包装工序，直接接触药品的药用包装材料、无菌医疗器械等医药工业洁净厂房的设计。 第1.0.3条医药工业洁净厂房诉设计必须贯彻国家有关方针、政策。做到技术先进、确保质量、安全实用、经济合理，符合节约能源和保护环境的要求。 第1.0.4条医药工业洁净厂房的设计，既要满足当前产品生产的工艺要求，也应适当考虑今后生产发展和工艺改进的需要。 第1.0.5条在利用原有建筑和设施进行洁净技术改造时，可根据生产工艺要求，从实际出发，充分利用现有的技术设施，符合因地制宜的原则。 第1.0.6条医药工业洁净厂房的设计应为施工安装、维护、管理、检修、测试和安全运行创造必要的条件。 第1.0.7条医药工业洁净厂房的设计除应执行本规范外，还应符合现行的国家标准、规范和规定的有关要求。 第二章生产区域的环境参数 第一节一般规定 第2.1.1条为了保证医药产品生产质量，防止生产环境对产品的污染，生产区域必须满足规定的环境参数标准。 第2.1.2条医药工业洁净室和洁净区应以微粒和微生物为主要控制对象，同时还应对其环境的温度、湿度、新鲜空气量、状差、照度、噪场院等参数作出必要的规定。 第2.1.3条环境空气中不应有不愉快气味以及有碍药品质量和人体健康的气体。
洁净厂房设计规范 第一章总则 第1．0．1条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量、符合节约能源和环境保护的要求。 第1．0．2条本规范适用于新建和改建、扩建的洁净厂房设计，但不适用于以细菌为控制对象的生物洁净室。本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层洁净厂房和地下洁净厂房的设计。 第1．0．3条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。 第1．0．4条洁净厂房设计应为施工安装、维护管理、检修测试和安全运行创造必要的条件。 第1．0．5条洁净厂房设计除应按本规范执行外，尚应符合现行的国家标准、规范的有关要求。 第二章空气洁净度等级 第2．0．1条空气洁净度应按表2．0．1规定划分为四个等级。 空气洁净度表2．0．1 注: 对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计数，应进行多次采样，当其多次出现时，方可认为该测试数值是可靠的．
第2．0．2条洁净室空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净室空气洁净度的测试，应符合附录二规定。 第三章总体设计 第一节洁净厂房位置选择和总平面布置 第3．1．1条洁净厂房位置的选择，应根据下列要求并经技术经济方案比较后确定： 一、应在大气含尘浓度较低，自然环境较好的区域； 二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干扰的区域，如不能远离严重空气污染源时，则应位于其最大频率风向上风侧，或全年最小频率风向下风侧； 三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地区。 第3．1．2条对于兼有微振控制要求的洁净厂房的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表允许环境振动值进行分析比较。 第3．1．3条洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍。 第3．1．4条洁净厂房与交通干道之间的距离不宜小于50米。 第3．1．5条洁净厂房周围宜设置环形消防车道（可利用交通道路）。如有困难时，可沿厂房的两个长边设置消防车道。 第3．1．6条洁净厂房周围的道路面层，应选用整体性好、发尘少的材新。 第3．1．7条洁净厂房周围应进行绿化。可铺植草坪、种植对大气含尘浓度不产生有害影响的树木，并形成绿化小区，但不得防碍消防操作。 第二节工艺布置和设计综合协调
洁净厂房洁净区设计规 范 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
国家医药管理局医药工业洁净厂房设计规范主编部门：国家医药管理局上海医药设计院 批准部门：国家医药管理局 施行日期：１９９７年１月１日 编制说明： 为在我国医药行业深入实施ＧＭＰ，适应医药工业洁净厂房建设的需要，国家医药局推行ＧＭＰ.ＧＳＰ委员会设计规范专业组决定组织编写《医药工业洁净厂房设计规范》。 本规范由上海医药设计院主编，缪德华同志执笔，武汉医药设计院、重庆医药设计院等单位参与。在编写过程中广泛眚注医药行业内有关方面意见，并先后数次组织医药设计单位和大中型骨干企业的专家进行了认真的讲座修改，由局推行ＧＭＰ.ＧＳＰ委员会寓言并原则通过。之后，局综合经济司（原局计划）就规范主要内容向卫生部药政局、药品监督办公室的领导、专家征询了意见并得到了他们的理解和支持。在此基础上，局ＧＭＰ设计规范专业组对本规范作了修改定稿。 本规范编制工作结合国内外ＧＭＰ的进展和医药工业洁净厂房建设、使用的实践经验，提出了我国医药工业洁净厂房设计的基本要求。各单位在新建、改建和扩建的工程设计中遵照执行。并认真总结经验，提出修改意见，以使本规范日臻完善。 国家医药管理局 第一章总则 为了贯彻执行国家《药品生产质量管理规范》（以下简称ＧＭＰ），提出符合ＧＭＰ要求的生产厂房、设施及设备的设计要求，特制订本规范。 本规范适用于新建、改建和扩建的医药制剂、原料药和药用辅料的精制、干燥、包装工序，直接接触药品的药用包装材料、无菌医疗器械等医药工业洁净厂房的设计。 医药工业洁净厂房诉设计必须贯彻国家有关方针、政策。做到技术先进、确保质量、安全实用、经济合理，符合节约能源和保护环境的要求。
洁净厂房设计规范（GB50073-2013） 4. 1 洁净厂房位置选择和总平面布置 4.1. 1 洁净厂房位置选择应符合下列规定，并经技术经济方案比较后确定：1）应在大气含尘和有害气体浓度较低、自然环境较好的 区域。 2)应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干扰的区域。当不能远离严重空气污染源时，应位于最大频率风向上风侧，或全年最小频率风向下风侧。 3)应布置在厂区内环境清洁，人流、物流不穿越或少穿越的 地段。 4.1.2对于兼有微振控制要求的洁净厂房的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表容许振动值分析比较后确定。 4.1.3洁净厂房新风口与交通干道边沿的最近距离宜大于 50m。 4.1.4洁净厂房周围宜设置环形消防车道，也可沿厂房的两个长边设置消防车道。 4.1.5洁净厂房周围的道路面层应选用整体性能好、发尘少的材 料。 4.1.6洁净厂房周围应进行绿化。可铺植草坪，不应种植对生产有害的植物，并不得妨碍消防作业。 4.2 工艺平面布置和设计综合协调 4.2.1工艺平面布置应符合下列规定： 1)工艺平面布置应合理、紧凑。洁净室或洁净区内应只布置必要的工艺设备，以及有空气洁净度等级要求的工序和工作室。 2) 在满足生产工艺和噪声要求的前提下，对空气洁净度要求 严格的洁净室或洁净区宜靠近空气调节机房，空气洁净度等级相同的工序和工作室宜集中布置。 3) 洁净室内对空气洁净度要求严格的工序应布置在上风侧， 易产生污染的工艺设备应布置在靠近回风口位置。 4) 应考虑大型设备安装和维修的运输路线，并预留设备安装口和检修口。 5) 不同空气洁净度等级房间之间联系频繁时，宜设有防止污 染的措施，如气闸室、传递窗等。 6) 应设置单独的物料入口，物料传递路线应最短，物料进入洁净室（区）之前应进行清洁处理。 4.2.2洁净厂房的平面和空间设计应满足生产工艺和空气洁净度等级要求。洁净区、人员净化、物料净化和其他辅助用房应分区布置,并应与生产操作、工艺设备安装和维修、管线布置、气流流型以及净化空调系统等各种技术设施进行综合协调。 4.2.3洁净厂房内应少设隔间，但在下列情况下应进行分隔： 1)按生产的火灾危险性分类，甲、乙类与非甲、乙类相邻的生产区段之间，或有防火分隔要求者。 2) 按产品生产工艺需要有分憬要求时。
洁净厂房的防火设计要 求 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
第一章洁净厂房的防火设计要求 随着医药、电子、食品等行业的迅速发展，这些行业对厂房、生产工序和生产环境的要求越来越高。洁净厂房作为解决医药、食品、高精密性仪器无菌无尘生产的前提保证，其防火设计不容忽视。一般来说，新建的洁净厂房一般有着严格的消防安全要求控制，往往洁净级别较高对消防安全要求也越高。洁净厂房的防火设计应符合现行消防技术规范标准的要求，但由于洁净厂房内生产工艺的特殊性、洁净室（区）的特殊性，在防火设计上也有一些特殊的要求。 一、火灾危险性分类 洁净厂房内生产工作间的火宅危险性应符合现行国家标准，《建筑设计防火规范》（GB 50016—2014）的有关规定，《洁净厂房设计规范》（GB50073）把洁净厂房的火灾危险分为甲、乙、丙、丁、戊五类，其火宅危险性分类举例见表4-9-1。洁净厂房内，当同一座厂房或厂房的任一防火分区内有不同火宅危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定。 二、建筑材料及其燃烧性能 洁净厂房的耐火等级不应低于二级。 1）洁净室的顶棚和壁板（包括夹芯材料）应为不燃烧体，且不得采用有机复合材料。顶棚的耐火极限不应低于，疏散走道顶棚的耐火极限不应低于。 2）在一个防火区内的综合性厂房，其洁净生产与一般生产区域之间应设置非燃烧体隔墙封闭到顶。隔墙及其相应顶板的耐火极限不应低于1小时，隔墙上的门窗耐火极限不应低于。穿过隔墙或顶板的管线周围空隙应采用非燃烧材料紧密填塞。 3）技术竖井井壁应为非燃烧体，其耐火极限不应低于1h。井壁上检查门的耐火极限不应低于；竖井内在各层或间隔一层楼板处，应采用相当于楼板耐火极限的非燃烧体作水平防火分隔；穿过水平防火分隔的管线周围空隙，应采用非燃烧材料紧密填塞。 4）洁净厂房的地面材料的燃烧性能应符合现行国家标准《建筑内部装修设计防火规范》（ GB 222—1995）的规定，装修材料的烟密度等级不应大于 50，材料的烟密度等级实验应符合现行国家标准《建筑材料燃烧或分解的烟密度试验方法》（GB/T 8627—2007）的有关规定。 三、防火分区和分隔 为缩短管线距离、减少能耗、提高土地利用率、有利于生产管理，医药工业制剂厂
第一章总则 第1．0．1 条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。 第1．0．2 条本规范适用于新建和改建、扩建的洁净厂房设计，但不适用于以细菌为控制对象的生物洁净室。本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层洁净厂房和地下洁净厂房的设计。 第1．0．3 条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。 第1．0．4条洁净厂房设计应为施工安装、维护管理、测试和安全运行创造必要的条件。 第1．0．5条洁净厂房设计除应按本规范执行外，尚应符合现行的国家标准、规范的有关要求。 第二章空气洁净度等级 第2．0．1条空气洁净度应按表2.0.1规定划分为四个等级。 空气洁净度等级表2.0.1 注：对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计算应进行多次采样。当其多次出现时，方可认为该测试数值是可靠的。 第2．0．2条洁净室空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净室空气洁净度的测试，应符合附录二规定。 第三章总体设计
第一节洁净厂房位置选择和总平面布置 第3.1.1条洁净厂房位置的选择，应根据下列要求并经技术经济方案比较后确定： 一、应在大气含尘浓度较低，自然环境较好的区域； 二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干扰的区域。如不能远离严重空气污染源时，则应位于其最大频率风向上风侧，或全年最小频率风向下风侧； 三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地段。 第3．1．2条对于兼有微振控制要求的洁净厂房的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表允许环境振动值进行分析比较。 第3．1．3条洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍。 第3.1.4条洁洁厂房与交通干道之间的距离不宜小于50米。 第3．1．5条洁净厂房周围宜设置环形消防车道(可利用交通道路)，如有困难时，可沿厂房的两个长边设置消防车道。 第3．1．6条洁净厂房周围的道路面层，应选用整体性好、发尘少的材料。 第3．1．7条洁净厂房周围应进行绿化。可铺植草坪、种植对大气含尘农度不产生有害影响的树木，并形成绿化小区。但不得妨碍消防操作。 第二节工艺布置和设计综合协调 第3．2．1条工艺布置应符合下列要求： 一、工艺布置合理、紧凑。洁净室或洁净区内只布置必要的工艺设备以及有空气洁净度等级要求的工序和工作室。 二、在满足生产工艺要求的前提下，空气洁净度高的洁净室或洁净区宜靠近空气调节机房，空气洁净度等级相同的工序和工作室宜集中布置，靠近洁净区人口处宜布置空气洁净度等级较低的工作室。 三、洁净室内要求空气洁净度高的工序应布置在上风侧，易产生污染的工艺设备应布置在靠近回风口位置。 四、应考虑大型设备安装和维修的运输路线，并预留设备安装口和检修口。

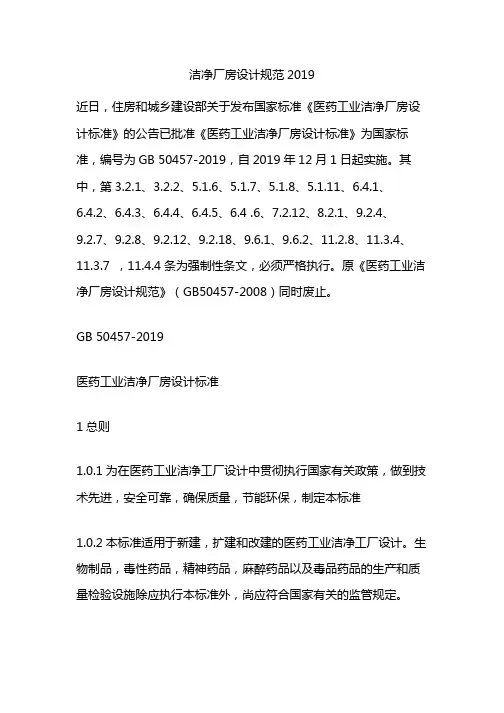

洁净厂房设计规范2019 近日，住房和城乡建设部关于发布国家标准《医药工业洁净厂房设计标准》的公告已批准《医药工业洁净厂房设计标准》为国家标准，编号为GB 50457-2019，自2019年12月1日起实施。其中，第3.2.1、3.2.2、5.1.6、5.1.7、5.1.8、5.1.11、6.4.1、 6.4.2、6.4.3、6.4.4、6.4.5、6.4 .6、 7.2.12、 8.2.1、 9.2.4、 9.2.7、9.2.8、9.2.12、9.2.18、9.6.1、9.6.2、11.2.8、11.3.4、11.3.7 ，11.4.4条为强制性条文，必须严格执行。原《医药工业洁净厂房设计规范》（GB50457-2008）同时废止。 GB 50457-2019 医药工业洁净厂房设计标准 1总则 1.0.1为在医药工业洁净工厂设计中贯彻执行国家有关政策，做到技术先进，安全可靠，确保质量，节能环保，制定本标准 1.0.2本标准适用于新建，扩建和改建的医药工业洁净工厂设计。生物制品，毒性药品，精神药品，麻醉药品以及毒品药品的生产和质量检验设施除应执行本标准外，尚应符合国家有关的监管规定。
1.0.3医药工业洁净厂房的设计应为施工安装、系统设施验证、维护管理、检修测试和安全运行创造必要的条件 1.0.4医药工业洁净厂房的设计除应符合本标准外,尚应符合国家现行有关标准规范的规定。 2术语 2.0.1医药洁净室pharmaceutical clean room 空气悬浮粒子和微生物浓度,以及温度、湿度、压力等参数受控的医药生产房间或限定的空间。 2.0.2医药工业洁净厂房pharmaceutical industry clean room 包含医药洁净室的用于药品生产及质量控制的建筑物 2.0.3人员净化用室room forcleaning personne 人员在进人医药洁净室之前按一定程序进行净化的房间 2.0.4物料净化用室room forcleaning materia 物料在进入医药洁净室之前按一定程序进行净化的房间 2.0.5受控环境controlled environment 以规定方法对污染源进行控制的特定区域
新版洁净厂房设计 规范
第一章总则 第1．0．1 条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。 第1．0．2 条本规范适用于新建和改建、扩建的洁净厂房设计，但不适用于以细菌为控制对象的生物洁净室。本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层洁净厂房和地下洁净厂房的设计。 第1．0．3 条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。 第1．0．4条洁净厂房设计应为施工安装、维护管理、测试和安全运行创造必要的条件。 第1．0．5条洁净厂房设计除应按本规范执行外，尚应符合现行的国家标准、规范的有关要求。 第二章空气洁净度等级 第2．0．1条空气洁净度应按表2.0.1规定划分为四个等级。 空气洁净度等级表2.0.1
注：对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计算应进行多次采样。当其多次出现时，方可认为该测试数值是可靠的。 第2．0．2条洁净室空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净室空气洁净度的测试，应符合附录二规定。 第三章总体设计 第一节洁净厂房位置选择和总平面布置 第3.1.1条洁净厂房位置的选择，应根据下列要求并经技术经济方案比较后确定： 一、应在大气含尘浓度较低，自然环境较好的区域； 二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干
扰的区域。如不能远离严重空气污染源时，则应位于其最大频率风向上风侧，或全年最小频率风向下风侧； 三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地段。 第3．1．2条对于兼有微振控制要求的洁净厂房的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表允许环境振动值进行分析比较。 第3．1．3条洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍。 第3.1.4条洁洁厂房与交通干道之间的距离不宜小于50米。 第3．1．5条洁净厂房周围宜设置环形消防车道(可利用交通道路)，如有困难时，可沿厂房的两个长边设置消防车道。 第3．1．6条洁净厂房周围的道路面层，应选用整体性好、发尘少的材料。 第3．1．7条洁净厂房周围应进行绿化。可铺植草坪、种植对大气含尘农度不产生有害影响的树木，并形成绿化小区。但不得妨碍消防操作。 第二节工艺布置和设计综合协调
第1．0．1 条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。 第1．0．2 条本规范适用于新建和改建、扩建的洁净厂房设计，但不适用于以细菌为控制对象的生物洁净室。本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层洁净厂房和地下洁净厂房的设计。 第1．0．3 条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。 第1．0．4条洁净厂房设计应为施工安装、维护管理、测试和安全运行创造必要的条件。 第1．0．5条洁净厂房设计除应按本规范执行外，尚应符合现行的国家标准、规范的有关要求。 第二章空气洁净度等级 第2．0．1条空气洁净度应按表2.0.1规定划分为四个等级。 空气洁净度等级表2.0.1
注：对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计算应进行多次采样。当其多次出现时，方可认为该测试数值是可靠的。 第2．0．2条洁净室空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净室空气洁净度的测试，应符合附录二规定。 第三章总体设计 第一节洁净厂房位置选择和总平面布置 第3.1.1条洁净厂房位置的选择，应根据下列要求并经技术经济方案比较后确定： 一、应在大气含尘浓度较低，自然环境较好的区域； 二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干扰的区域。如不能远离严重空气污染源时，则应位于其最大频率风向上风侧，或全年最小频率风向下风侧； 三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地段。 第3．1．2条对于兼有微振控制要求的洁净厂房的位置选择，应实际测定周围现有振源的振动影响，并应与精密设备、精密仪器仪表允许环境振动值进行分析比较。 第3．1．3条洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍。 第3.1.4条洁洁厂房与交通干道之间的距离不宜小于50米。
洁净厂房设计规范 -----------------------作者：

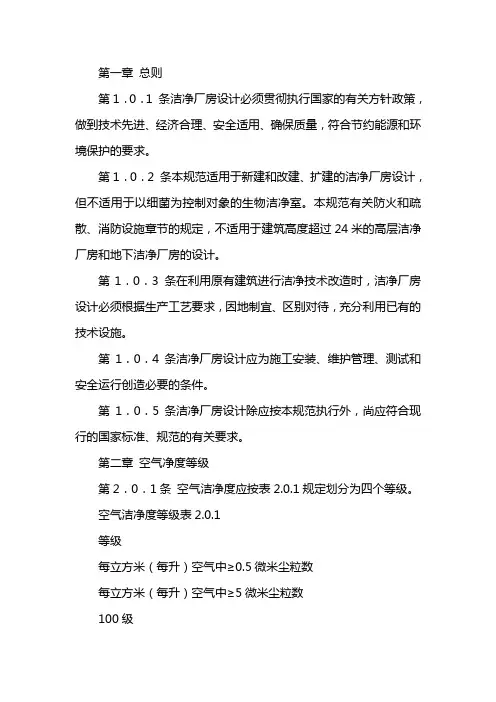

-----------------------日期： 洁净厂房设计规范 (部分章节） GBJ73-84 第一章总则第二章空气洁净度等级 第三章总体设计第五章空气净化 第七章工业气体管道 第一章总则 第1．0．1 条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。 第1．0．2 条本规范适用于新建和改建、扩建的洁净厂房设计，但不适用于以细菌为控制对象的生物洁净室。本规范有关防火和疏散、消防设施章节的规定，不适用于建筑高度超过24米的高层洁净厂房和地下洁净厂房的设计。 第1．0．3 条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。
