低压电器习题及答案

低压电器习题及答案
低压电器习题及答案

低压电器习题及答案

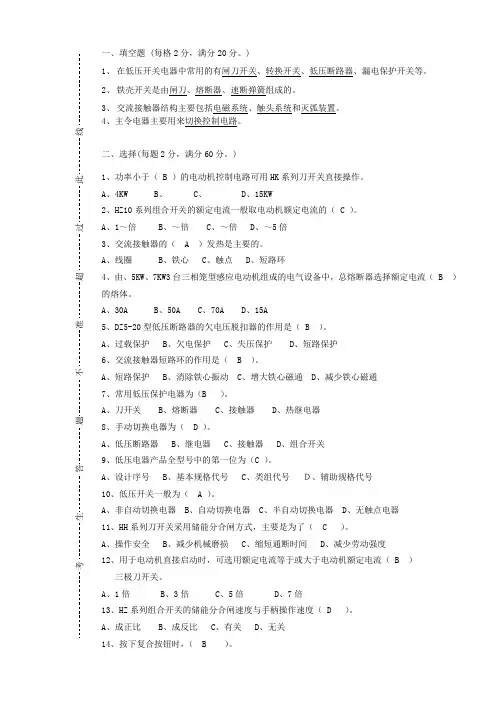

一、填空题

1、低压电器按照它的职能不同可分为()和()两类由此可知,交流接触器属于()类电器,熔断器属于()类电器

2、接触器可分为()和()两类,它们都是由()和()两个主要部分组成,利用电磁铁的()而动作接触器()失压保护功能

3、HZ10-100/3是()开关的型号型号中"100"表示额定(),"3"表示()

4、用热继电器对电动机进行保护,其整定电流值应由()来确定热继电器可以用来防止电动机因()而损坏,()用来对电动机进行失压保护

5、可以用中间继电器来()控制回路的数目中间继电器是把一个输入信号变成为()的继电器

6、磁力启动器通常由()、()、()等部分组成

7、自动空气开关在电路发生()、()和()等故障时,能自动切断故障电路采用自动空气开关可对电动机实行()保护,因而可以避免电动机因()而引起的故障

8、刀开关又简称(),刀开关在分断有负载电路时,其触刀与静夹座间会立即产生()

9、中间继电器的结构和原理和()相同,故也称为()继电器其各对触头允许通过的电流是()的,额定电流一般为()

10、JW2型行程开关是一种具有()快速动作的()开关

11、气囊式时间继电器要调整其延时时间可改变()的大小,进气快则(),反之则()

12、电流继电器的吸引线圈应()在主电路中欠电流继电器在主电路通过正常工作电流时,动铁心已经被(),当主电路的电流()其整定电流时,动铁心才被()电流继电器的文字符号是() 13、电动机的正反转控制电路,其实就是()与()电路的组合但在任何时候只允许其中一组电路工作,因此必须进行(),以防止电源()

14、"JR16-20/3D"是表示()继电器,"20"表示额定(),"3"表示(),"D"表示()它可以用来对()接法的电动机进行有效的保护

15、行程开关既可以用来控制工作台的()长度,又可作为工作台的

()位置保护

16、交流接触器的()触头额定电流较大,可以用来()大电流的主电路;()触头的额定电流较小,一般为()

17、熔断器应()接于被保护的电路中,当电流发生()或()故障时,由于()过大,熔件()而自行熔断,从而将故障电路切断,起到保护作用

18、自动空气开关又称()其热脱扣器作()保护用,电磁脱扣机构作()保护用,欠电压脱扣器作()保护用

19、热继电器它是利用电流的()效应而动作的它的发热元件应()接于电动机电源回路中

20、电压在交流()V,直流()V以下的电器称为低压电源

21、电气控制原理图一般分为电源电路、()、()、信号电路及照明电路绘制原理图中各触头位置都应按电路()或电器()时的常态位置画出

22、如需要在不同的场所对电动机进行控制,可在控制电路中()联几个启动按钮和()联几个停止按钮

23、安装刀开关时,夹座应和()线相连接,触刀应和()线相连接,闸刀手柄向上应为()状态

24、倒顺开关又称为()开关,它也是一种()开关,用倒顺开关可控制()容量的异步电动机的正、反转

25、SQ是()开关的文字符号,自动空气开关的文字符号是(),中间继电器的文字符号是()

26、电力拖动是指()

27、闸刀开关一般来说应()装于控制板上,不能()接线时,进出线不能反接,否则在更换熔丝时会发生()事故

28、铁壳开关设有联锁机构,它可以保证开关在合闸状态时()不能开启,而当开关盖开启时又不能实现()

29、组合开关多用于机床电气控制系统中作()开关用,通常是不带负载操作的,但也能用来()和()小电流的电路

30、瓷插式熔断器熔丝熔断后,可更换()投入使用螺旋式熔断器熔丝熔断后应更换(),而不能只更换熔丝管式熔断器熔片熔断后,除更换熔片外,有时还要更换()

31、20A以上的交流接触器,通常都转有灭弧罩,用它来迅速熄灭()时所产生的(),以防止(),并使接触器的分断时间()

32、热继电器的整定电流值是指热继电器()而不动作时的()电流值

二、选择题

1、下列电器哪一种不是自动电器()

A、组合开关

B、直流接触器

C、继电器C、热继电器

2、接触器的常态是指()

A、线圈未通电情况

B、线圈带电情况

C、触头断开时

D、触头动作

3、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路,在合上电源开关后,电动机启动、停止控制都正常,但转向反了,原因是()

A、接触器线圈反相

B、控制回路自锁触头有问题

C、引入电动机的电源相序错误

D、电动机接法不符合铭牌

4、由接触器、按钮等构成的电动机直接启动控制回路中,如漏接自锁环节,其后果是()

A、电动机无法启动

B、电动机只能点动

C、电动机启动正常,但无法停机

D、电机无法停止

5、下列电器不能用来通断主电路的是()

A、接触器

B、自动空气开关

C、刀开关

D、热继电器

6、在鼠笼式异步电动机反接制动过程中,当电动机转速降至很低时,应立即切断电源,防止()

A、损坏电机

B、电动机反转

C、电动机堵转

D、电机失控

7、复合按钮在按下时其触头动作情况是()

A、常开触头先接通,常闭触头后断开

B、常闭触头先断开,常开触头后接通

C、常开触头接通与常闭触头断开同时进行

8、采用接触器常开触头自锁的控制线路具有()

A、过载保护功能

B、失压保护功能

C、过压保护功能

D、欠压保护功能

9、接触器的文字符号是()

A、KM

B、KS

C、KT

D、KA10、中间继电器的结构及原理与()

A、交流接触器相类似

B、热继电器相类似

C、电流继电器相类似

D、电压继电器相类似

11、电磁机构的吸力特性与反力特性的配合关系是()

A.反力特性曲线应在吸力特性曲线的下方且彼此靠近

B.反力特性曲线应在吸力特性曲线的上方且彼此靠近

C.反力特性曲线应在远离吸力特性曲线的下方

D.反力特性曲线应在远离吸力特性曲线的上方

12、关于接触电阻,下列说法中不正确的是()

A.由于接触电阻的存在,会导致电压损失

B.由于接触电阻的存在,触点的温度降低

C.由于接触电阻的存在,触点容易产生熔焊现象

D.由于接触电阻的存在,触点工作不可靠

13、为了减小接触电阻,下列做法中不正确的是()

A.在静铁心的端面上嵌有短路铜环

B.加一个触点弹簧

C.触点接触面保持清洁

D.在触点上镶一块纯银块

14、由于电弧的存在,将导致()

A.电路的分断时间加长

B.电路的分断时间缩短

C.电路的分断时间不变

D.分断能力提高

15、GJ20-160型交流接触器在380V时的额定工作电流为160A,故它在380v时能控制的电动机的功率约为()

A.85kW

B.100kW

C.20kW

D.160kW16、在接触器的铭牌上常见到AC3、AC4等字样,它们代表()

A.生产厂家代号

B.使用类别代号

C.国标代号

D.电压级别代号

17、GJ40-16Q型交流接触器在380V时的额定电流为()

A.160A

B.40A

C.100A

D.80A

18、交流接触器在不同的额定电压下,额定电流()

A.相同

B.不相同

C.与电压无关

D.与电压成正比

19、熔断器的额定电流与熔体的额定电流()

A.是一回事

B.不是一回事

C.不清楚

20、电压继电器的线圈与电流继电器的线圈相比,特点是()

A.电压继电器的线圈与被测电路串联

B.电压继电器的线圈匝数多、导线细、电阻大

C.电压继电器的线圈匝数少、导线粗、电阻小

D.电压继电器的线圈匝数少、导线粗、电阻大

21、欲增大电压继电器的返回系数,应采取的办法是()

A.减小非磁性垫片的厚度

B.增加非磁性垫片的厚度

C.增加衔衔铁放后的气隙

D.减小吸合后的气隙

22、断电延时型时间继电器,它的动合触点为()

A.延时闭合的动合触点

B.瞬动动合触点

C.瞬时闭合延时断开的动合触点

D.延时闭合瞬时断开的动合触点

23、在延时精度要求不高、电源电压波动较大的场合,应选用()

A.空气阻尼式时间继电器

B.晶体管式时间继电器

C.电动式时间继电器

D.上述三种都不合适

24、交流电压继电器和直流电压继电器铁心的区别是()

A.交流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成,而直流电压继电器的铁心则不是

B.直流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成,而交流电压继电器的铁心则不是

C.交流电压继电器的铁心是由整块软钢制成,而直流电压继电器的铁心则不是

D.交、直流电压继电器的铁心都是由整块软钢制成,但其大小和形状不同

25、电压继电器的返回系数是指()

A.释放电压与吸合电压的比值

B.释放电流与吸合电流的比值

C.吸合电压与释放电压的比值

D.吸合电流与释放电流的比值

26、通电延时型时间继电器,它的动作情况是()

A.线圈通电时触点延时动作,断电时触点瞬时动作

B.线圈通电时触点瞬时动作,断电时触点延时动作

C.线圈通电时触点不动作,断电时触点瞬时动作

D.线圈通电时触点不动作,断电时触点延时动作

27、低压断路器的两段式保护特性是指()

A.过载延时和特大短路的瞬时动作

B.过载延时和短路短延时动作

C.短路短延时和特大短路的瞬时动作

D.过载延时、短路短延时和特大短路瞬时动作

28、交流接触器的主触点有()

A.5对

B.7对

C.2对

D.3对

29、直流接触器的电磁系统包括()

A.线圈

B.铁心

C.衔铁

D.上述三种

30、下面关于继电器叙述正确的是()

A.继电器实质上是一种传递信号的电器

B.继电器是能量转换电器

C.继电器是电路保护电器

D.继电器是一种开关电器

31、交流接触器有辅助触头取()

A.5对

B.2对

C.7对

D.3对

32、行程开关的符号为()

A.SK

B.SB

C.SQ

D.ST33、电流继电器的符号为()

A.KG

B.KC

C.KM

D.KA34、电压继电器的符号为()

A.KG

B.KS

C.KV

D.KT35、中间继电器的符号为()

A.KV

B.KS

C.K

D.KT

三、判断题

1、交流接触器通电后如果铁心吸合受阻,将导致线圈烧毁()

2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密,不发生振动与噪声()

3、直流接触器比交流接触器更适用于频繁操作的场合()

4、低压断路器又称为自动空气开关()

5、只要外加电压不变化,交流电磁铁的吸力在吸合前、后是不变的()

6、直流电磁铁励磁电流的大小与行程成正比()

7、熔断器的保护特性是反时限的()

8、低压断路器具有失压保护的功能()

9、一定规格的热继电器,其所装的热元件规格可能是不同的()

10、无断相保护装置的热继电器不能对电动机的断相提供保护()

11、热继电器的额定电流就是其触点的额定电流()

12、热继电器的保护特性是反时限的()

13、行程开关、限位开关、终端开关是同一种开关()

14、万能转换开关本身带有各种保护()

15、主令控制器除了手动式产品外,还有由电动机驱动的产品()

16、继电器在整定值下动作时所需的最小电压称为复画度()

17、固态继电器是一种无触点的继电器()

18、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用()

四、分析题

1、试举例说明低压电器的分类情况

2、在电动机控制线路中,已装有接触器,为什么还要装电源开关?它们的作用有何不同?

3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?

4、在电动机控制接线中,主电路中装有熔断器,为什么还要加装热继电器?它们各起何作用,能否互相代替?而在电热及照明线路中,为什么只装熔断器而不装热继电器?

5、如何选用开启式负荷开关?

6、熔断器主要由哪几部分组成?各部分的作用是什么?

7、如何正确选用按钮?

8、交流接触器主要由哪几部分组成?

9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用?

10、热继电器能否作短路保护?为什么?

11、某机床主轴电动机的型号为Y132S-4,额定功率为5.5KW,电压380V,电流11.6A,定子绕组采用△接法,起动电流为额定电流的6.5倍若用组合开关作电源开关,用按钮、接触器控制电动机的运行,并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格

12、什么是低压电器?

13、行程开关的触头动作方式有哪几种?各有什么特点?

14、什么是接近开关?它有什么特点?

15、气囊式时间继电器有何优缺点?

第四章习题答案

一、填空题

1、控制电器、保护电器、控制、保护

2、交流、直流、电磁铁、触头、吸引力、具有

3、组合、电流为100A、极数

4、电动机的额定电流、过载、不能

5、扩大、多个输出信号

6、接触器、热继电器、按纽

7、短路、过载、失压、无熔断器、熔丝熔断

8、闸刀、电

9、接触器、接触器式、相同、5A

10、双断点、微动

11、进气口、延时时间短、延时时间长

12、串联、吸合、低于、释放、KA

13、正转控制、反转控制、互锁、短路

14、热、电流为20A、三相式热继电器、具有差动断相保护机构、三角形

15、行程、极限

16、主、接通或断开、辅助、5A

17、串、短路、严重过载、电流、过热

18、自动开关、过载、短路、失压

19、热、串

20、1000V、1200V

21、控制电路、主电路、末通过、末动作

22、并、串

23、进、出、合闸

24、可逆转换、组合、小

25、位置、QT、KA

26、用电动机来拖动生产机械

27、垂直、倒装、触电

29、电源、接通、分断

30、熔丝、熔断器、熔断器片的封闭管

31、主触头断开、电弧、触头烧坏、缩短

32、长期工作、最大

二、选择题

A、A、C、

B、

C、B、B、B、A、AA、B、A、A、A、B、A、B、B、BB、C、

D、A、A、

A、B、D、D、AB、C、D、C、C

三、判断题

×、√、×、√、×、×、×、√、√、×

×、√、√、√、×、×、√、×

四、分析题

1、试举例说明低压电器的分类情况

答:低压电器按照其动作性质不同,可分为自动电器和非自动电器自动电器是按照某个信号或某个物理量的变化而自动动作的电器如电流继电器依照电流的变化而动作;交流接触器接受控制信号后自动吸合或释放等非自动电器是指通过人力操纵而动作的电器如组合开关、按钮等按照电器的职能不同,可分为控制电器和保护电器控制电器主要用来接通和分断电器及对电器设备进行控制的电路,如开关电器保护电器是用来对电源、线路及机电设备等起保护作用如热继电器可用来防止电动机过负载运行等有些电器既是控制电器也是保护电器另外据工作电压性质不同还可分为交流、直流电器按执行功能不同还可分为有触点电器和无触点电器等

2、在电动机控制线路中,已装有接触器,为什么还要装电源开关?它们的作用有何不同? 答:电源开关如铁壳开关、自动空气开关一般不适宜用来频繁操作和远距离控制,而一般的电动机控制都有这方面的要求交流接触器适用于频繁地遥控接通或断开交流主电路,它具有一般电源所不能实现的遥控功能,并具有操作频率高、工作可靠和性能稳定等优点但交流接触器保护功能较差,不具备过载、短路等保护功能,而这些功能又是通常电动机控制回路所必须的一般电源开关,特别是自动空气开关,它的保护机构完善齐全,能对电动机进行有效保护所以需由两者配合使用才能做到控制灵活、保护齐备

3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?

答:如将熔丝装在闸刀开关的电源侧(进线端),则在闸刀拉开后,因熔丝未和电源分开而仍带电如果要检查或更换熔丝,则必须带电作业,容易造成触电事故为了保障安全,必须将熔

丝装于闸刀后面,即负荷侧(出线端)

在安装闸刀开关时,除不能将电源侧与负荷侧反接外,一般说闸刀开关必须垂直安装在控制屏或开关板上,接通状态手柄应朝上,不能倒装否则在分断状态的时候,闸刀如有松动落下会造成误接通的可能

4、在电动机控制接线中,主电路中装有熔断器,为什么还要加装热继电器?它们各起何作用,能否互相代替?而在电热及照明线路中,为什么只装熔断器而不装热继电器?

答:熔断器在电气线路中主要起短路保护和严重过载保护作用,而热继电器主要用于过载保护两者不能互为代用,但可以互为补充如果用熔断器作电动机的过载保护,为了防止电动机在启动过程中熔断器熔断,熔断器熔体的额定电流一般应取电动机额定电流的2.5-3倍,这样即使电动机长时间过负荷50%,熔断器也不会熔断,而电动机可能因长时间过负荷而烧坏所以不能用熔断器作过负载保护而热继电器是利用电流的热效应来工作的,由于热惯性的影响,尽管发生短路时电流很大,也不可能使热继电器立即动作,这样就延长了短路故障的影响时间,对供电系统及用电设备会造成危害所以也不能用热继电器作为短路保护

对于电热及照明设备,由于负载的性质不同于电动机的拖动负载,一般来说,它们不会出现过负载现象,所以,一般不装热继电器,而只装熔断器,主要起短路保护作用

5、如何选用开启式负荷开关?

答:开启式负荷开关的选用:

(1)用于照明或电热负载时,负荷开关的额定电流等于或大于被控制电路中各负载额定电流之和

(2)用于电动机负载时,开启时负荷开关的额定电流一般为电动机额定电流的3倍而且要将开启式负荷开关接熔丝处用铜导线连接,并在开关出线座后面装设单独的熔断器作为电动机的短路保护

6、熔断器主要由哪几部分组成?各部分的作用是什么?

答:熔断器主要由熔体、安装熔体的熔管和熔座三部分组成熔体是熔断器的主要部分,起短路保护作用常做成丝状或片状在小电流电路中,常用铅锡合金和锌等低熔点金属做成圆截面熔丝;在大电流电路中则用银、铜等较高熔点的金属作成薄片,便于灭弧熔管是保护熔体的外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用熔座是熔断器的底座,作用是固定熔管和外接引线

7、如何正确选用按钮?

答:按钮的选用主要根据以下方面:

(1)根据使用场合,选择按钮的型号和型式

(2)按工作状态指示和工作情况的要求,选择按钮和指示灯的颜色

(3)按控制回路的需要,确定按钮的触点形式和触点的组数

(4)按钮用于高温场合时,易使塑料变形老化而导致松动,引起接线螺钉间相碰短路,可在接线螺钉处加套绝缘塑料管来防止短路

(5)带指示灯的按钮因灯泡发热,长期使用易使塑料灯罩变形,应降低灯泡电压,延长使用寿命

8、交流接触器主要由哪几部分组成?

答:交流接触器由以下四部分组成:

(1)电磁系统用来操作触头闭合与分断它包括静铁芯、吸引线圈、动铁芯(衔铁)铁芯用硅钢片叠成,以减少铁芯中的铁损耗,在铁芯端部极面上装有短路环,其作用是消除交流电磁铁在吸合时产生的振动和噪音

(2)触点系统起着接通和分断电路的作用它包括主触点和辅助触点通常主触点用于通断电流

较大的主电路,辅助触点用于通断小电流的控制电路

(3)灭弧装置起着熄灭电弧的作用

(4)其他部件主要包括恢复弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等

9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用? 答:中间继电器与交流接触器的区别有以下几点:

(1)功能不同交流接触器可直接用来接通和切断带有负载的交流电路;中间接触器主要用来反映控制信号

(2)结构不同交流接触器一般带有灭弧装置,中间继电器则没有

(3)触头不同交流接触器的触头有主、辅之分,而中间继电器的触头没有主、辅之分,且数量较多

中间继电器与交流接触器的原理相同,但触头容量较小,一般不超过5A;对于电动机额定电流不超过5A的电气控制系统,可以代替交流接触器使用

10、热继电器能否作短路保护?为什么?

答:热继电器不能作短路保护因为热继电器主双金属片受热膨胀的热惯性及操作机构传递信号的惰性原因,使热继电器从过载开始到触头动作需要一定的时间,也就是说,即使电动机严重过载甚至短路,热继电器也不会瞬时动作,因此热继电器不能用作短路保护

11、某机床主轴电动机的型号为Y132S-4,额定功率为5.5KW,电压380V,电流11.6A,定子绕组采用△接法,起动电流为额定电流的6.5倍若用组合开关作电源开关,用按钮、接触器控制电动机的运行,并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格

答:组合开关的选用HZ10-25型

接触器的选用CJ10-20型或CJ20-25型

按钮的选择:选用LA19-11型,红、绿各一只

熔断器的选择:故选取熔体额定电流为:,选用RL1-60/25型熔断器

热继电器的选择:选用JR16-20/3D或JR16B-20/3D

12、什么是低压电器?

答:电器在实际电路中的工作电压有高低之分,工作于不同电压下的电器可分为高压电器和低压电器两大类,凡工作在交流电压1200V及以下,或直流电压1500V及以下电路中的电器称为低压电器

13、行程开关的触头动作方式有哪几种?各有什么特点?

答:行程开关的触头动作方式有蠕动型和瞬动型两种

蠕动型的触头结构与按钮相似,这种行程开关的结构简单,价格便宜,但触头的分合速度取决于生产机械挡铁的移动速度,易产生电弧灼伤触头,减少触头的使用寿命,也影响动作的可靠性及行程的控制精度

瞬动型触头具有快速换接动作机构,触头的动作速度与挡铁的移动速度无关,性能优于蠕动型

14、什么是接近开关?它有什么特点?

答:接近开关又称无触点位置开关,是一种与运动部件无机械接触而能操作的位置开关当运动的物体靠近开关到一定位置时,开关发出信号,达到行程控制、计数及自动控制的作用与行程开关相比,接近开关具有定位精度高、工作可靠、寿命长、操作频率高以及能适应恶劣工作环境等优点但接近开关在使用时,一般需要有触点继电器作为输出器
