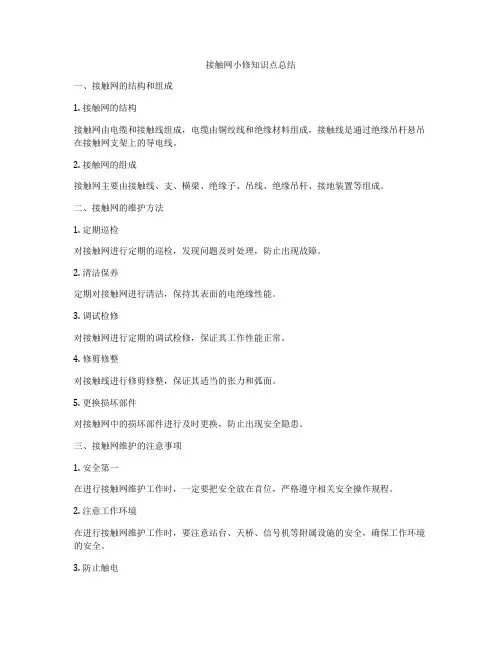

接触网的组成 接触网是沿铁路上空架设的一条特殊形式的输电线路，它由接触悬挂、支持装置、定位装置、支柱与基础等几部分组成，如图1-1-1所示。 1.支持装置 支持装置是接触网中支持接触悬挂，并将其机械负荷传给支柱固定的部分。支持装置包括腕臂、平腕臂（或水平拉杆、悬式绝缘子串）、棒式绝缘子及接触悬挂的悬吊零件。根据接触网所在区间、站场和大型建筑物需要的不同，支持装置表现为不同的形式，如：腕臂结构（图1—1—1所示为区间腕臂装配形式）、软横跨、硬横跨（多
股道站场使用）及隧道、桥梁和其它大型建筑物上的特殊支持结构。 2.定位装置 定位装置包括定位管、定位器、定位线夹及其连接零件。其作用是固定接触线的横向位置，使接触线水平定位在受电弓滑板运行轨迹围，保证接触线与受电弓不脱离，使受电弓磨耗均匀，同时将接触线的水平负荷传给支柱。 3.支柱与基础 支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷，并将接触悬挂固定在规定的位置和高度上。我国接触网中主要采用预应力钢筋混凝土支柱和钢柱。基础用来承载支柱负荷，即将支柱固定在地下用钢筋混凝土制成的基础上，由基础承受支柱传给的全部负荷，并保证支柱的稳定性。预应力钢筋混凝土支柱可不设单独的基础，支柱直接埋入地下，起到基础的作用。
接触悬挂的类型 接触网的分类大多以接触悬挂的类型来区分。在一条接触网线路上，接触线和承力索在延伸一定长度后，为了满足供电和机械方面的要求，总是将接触网分成若干一定长度且相互独立的分段，这就是接触网的锚段。我们所讲的接触悬挂分类是针对架空式接触网中的每个锚段而言。根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。 1.简单接触悬挂 简单接触悬挂（以下简称简单悬挂）系由一根接触线直接固定在支柱支持装置上的悬挂形式。它在发展中经历了未补偿简单悬挂、季节调整式简单悬挂和目前采用的带补偿装置及弹性吊索式简单悬挂。其结构分别如图1—2—1和图1—2—2所示。 接触线（或承力索）端头同支柱的连接称为线索的下锚。下锚分两种方法，一是将线索端头同支柱直接固定连接，称为硬锚或者未补偿下锚。另一种是加装补偿装置，以调整线索的弛度和力称为补偿下锚。 未补偿的简单悬挂结构简单，要求支柱高度较低，因此建设投资低，施工和检修方便。其缺点是导线的力和弛度随气温的变化较大，接触线在悬挂点受力集中，形成硬点，弹性不均匀，不利于电力机车高速运行时取流。

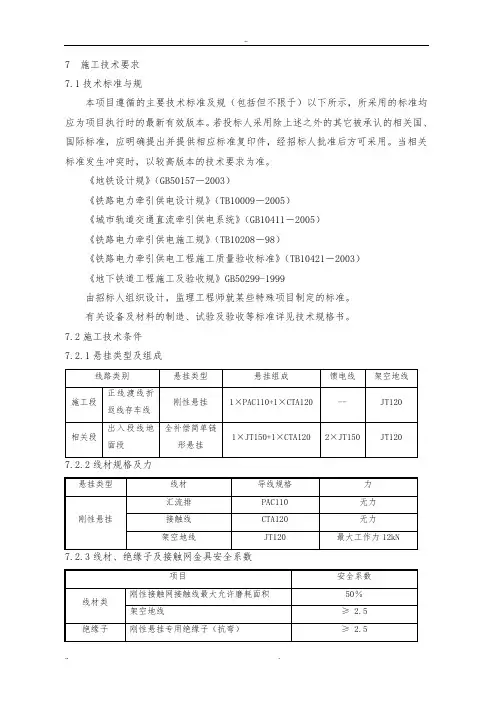

7 施工技术要求 7.1技术标准与规范 本项目遵循的主要技术标准及规范（包括但不限于）以下所示，所采用的标准均应为项目执行时的最新有效版本。若投标人采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经招标人批准后方可采用。当相关标准发生冲突时，以较高版本的技术要求为准。 《地铁设计规范》（GB50157－2003） 《铁路电力牵引供电设计规范》（TB10009－2005） 《城市轨道交通直流牵引供电系统》（GB10411－2005） 《铁路电力牵引供电施工规范》（TB10208－98） 《铁路电力牵引供电工程施工质量验收标准》（TB10421－2003） 《地下铁道工程施工及验收规范》GB50299-1999 由招标人组织设计，监理工程师就某些特殊项目制定的标准。 有关设备及材料的制造、试验及验收等标准详见技术规格书。 7.2施工技术条件 7.2.1悬挂类型及组成
绝缘等级按重污区标准，绝缘子标称泄漏距离不小于250mm。 7.2.5绝缘间隙 绝缘间隙应符合GB50157-2003标准即带电体距结构体、车体之间的绝缘距离：静态为150mm，动态为100mm，绝对最小动态60mm。 7.2.6接触线悬挂高度 刚性接触网正线的最大拉出值一般为±200mm，辅助线道岔处工作支一般不超过350mm。 7.2.8跨距 刚性接触网悬挂点的间距一般为6～10m,最大不超过12m。 7.2.9锚段长度 刚性悬挂锚段长度一般不大于250m，最大不超过300m。 7.2.10中心锚结 刚性悬挂在锚段的中部设置中心锚结。在车站和矩形隧道内采用悬挂点两旁设防爬金具（可用汇流排电连接线夹替代）形式的中心锚结；盾构隧道内采用2个棒形的合成绝缘子“V”形布置在悬挂点两侧构成的中心锚结。 7.2.11电连接设置 刚性悬挂电连接设置 （1）非绝缘锚段关节处设置电连接。 （2）道岔处设电连接。

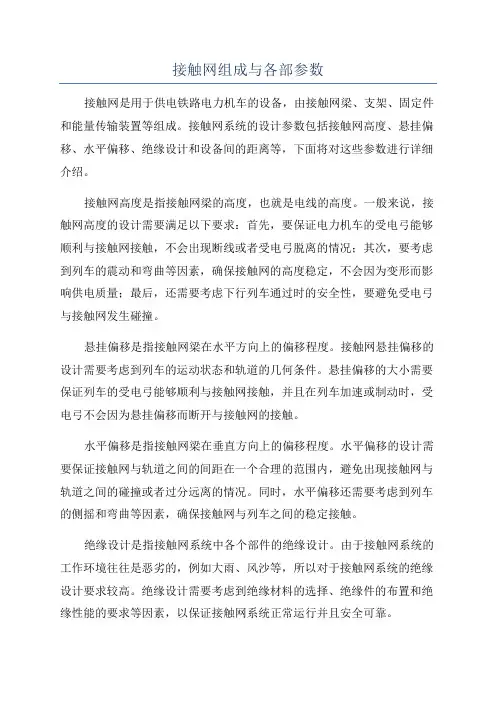

电气化铁道接触网在实际的应用中时，需要结合行车速度、行车界限等多方面的注意一些参数，这些的注意参数有导高、侧面限界、拉出值、结构高度、跨距等。 导高 导高是指接触线悬挂点高度的简称，是接触线无弛度时定位点出（或悬挂点处）接触线距轨面的垂直高度，一般用H 表示。 接触线的最高高度，是根据受电弓的最大工作高度确定的。我国电力机车 TGS型受电弓的工作高度为5183?6683mm考虑到接触线可能出现负弛度及保证受电弓接触线工作压力的需要，接触线距轨面的最高高度不应大于6500mm。 接触线的最低高度的确定，是考虑了带电体对接地体之间的空气绝缘距离及通过超限货物的要求。接触线高度的允许施工偏差为土30mm对于行车速度在160km/h?200km/h 时，对施工误差要求更加严格；定位点两侧低一吊弦处接触线高度应等高，相对该定位点的接触线的高度的施工偏差为土10mm但不得出现 “V'字形；两相邻悬挂点等高相对差不得大于20mm同一跨距内相邻吊弦处的导高差应符合设计预留弛度的要求，施工偏差不得大于5mm。 最低点高度应符合下列规定： （1）站场和区间（含隧道）接触线距轨面的高度宜取一致，其最低高度不应小于5700mm编组站、区段站等配有调车组的线、站，正常情况下不小于6200mm 确有困难时不应小于5700mm。 （2）既有隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）正常情况下不应小于5700mm困难情况下不应小于5650mm特殊情况下不应小于 5330mm。 开双层集装箱列车的线路，接触线距轨面的最低高度应根据双层集装箱的高度和绝缘距离确定。一般采用6450mn导高。对于客运专线，应为不存在超限货物列车通过问题，为了提高接触悬挂稳定性，导高较低，一般采用5000?5500mm。
1导线高度：接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度，设计规范规定如下：最高高度：不大于6500mm。最低高度：（1）区间、站场：①一般中间站和区间不小于5700mm。②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。确有困难时可不小于5700mm。（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm超限货物）不小于5700mm。②困难情况（带电通过5300mm 超限货物）不小于5650mm。③特殊情况不小于5250mm。接触线高度的允许施工偏差为±30mm。 2跨距及拉出值：取决与线路曲线半径、最大风速和经济因素等，我国高速铁路一般在保证跨中导线及定位点在最大风速下均不超过距受电弓中心300mm的条件下，确定跨距长度和拉出值。 3锚段长度：是指接触网相邻的两终端间的距离。 4.绝缘距离：是指接触网的带电部分，与接触网的非带电部分的金属和非金属零件之间的最小直线距离 5吊弦分布及间距：吊弦间距指一跨内两相邻吊弦之间的距离，吊弦间距对接触网的受流性能有一定的影响，改变吊弦的间距可以调整接触网的弹性均匀度，吊弦分布有等距分布、对数分布、正弦分布等几种形式，为了设计施工和维护的方便，一般采用最简单的等距分布，一般掌握在8--12米。 6.接触导线预留驰度：指在接触导线安装时，是接触导线在跨内，保持一定弛度，以减少受电弓在跨中对接触导线的抬升量，改善弓网的震动，对高速接触网，简单链型悬挂设预留弛度，弹性链型悬挂一般不设预留弛度。 锚段关节安装要求：锚段关节是接触网的张力的机械转换关节，是接触网的薄弱环节，其设计和安装质量对受流影响较大，高速接触网一般采用两种形式的锚段关节：①非绝缘锚段关节采用三跨锚段关节②绝缘锚段关节采用，四跨，五跨锚段关节，安装处理上，尽量缩短接触导线工作支和非工作支同时接触受电弓滑板的长度，提高非工作支的坡度，并保证过度平滑，避免出现硬点和刮弓 8.接触导线（承力索）张力：锚段两端的补偿装置，通过坠砣的重力与补偿滑轮的变比后对接触线（承力索）的拉力。京哈线接触线的额定张力为15KN。接触线的张力，驰度符合安装曲线的规定，预留驰度为当量跨距的1‰。
接触网技术参数统计 1刚性接触网 1.1锚段及跨距 每个锚段一般不超过250米。 1.2锚段关节 （1）关节中间处两接触线等高。 （2）转换悬挂点处非工作支不得低于工作支，可以比工作支高出0～8mm（0～4mm），困难情况下不超过10mm。 （3）受电弓在双向通过时应平滑无撞击和拉弧现象。 （4）非绝缘锚段关节两支接触悬挂的拉出值均为±100mm（75mm），汇流排中心线之间距离为200mm（150？？），允许误差±20mm。接触线外露长度为150mm。 （5）绝缘锚段关节两支接触悬挂的拉出值均为±150mm（130mm），汇流排中心线之间距离为300mm（260？？），允许误差±20mm。接触线外露150mm。 绝缘貌端关节示意图
1.3线岔 （1）在受电弓可能同时接触两支接触线范围内的两支接触线应等高。 （2）在受电弓始触点后至岔尖方向，渡线接触线应比正线接触线高出0～10mm（0～4）。（3）在受电弓双向通过时应平滑无撞击及不应出现固定拉弧点。 （4）单开道岔悬挂点的拉出值距正线汇流排中心线为200mm，允许误差±20mm。平行段距离为2000mm。 （5）交叉渡线道岔处的线岔，在交叉渡线处两线路中心的交叉点处，两支悬挂的汇流排中心线均距交叉点100mm，允许误差±20m m。 （6）侧线端部向上弯70mm左右。 （7）线岔处电连接线、接地线应完整无遗漏，连接牢固。 道岔分类 刚性悬挂线岔示意图
1.4刚柔过度 （1）两根柔性接触网等高并列运行进入刚柔过渡元件约500mm后，在过渡原件外面的导线逐渐抬高脱离接触，其最终的抬高量不应小于35mm。 （2）刚柔过渡处刚性悬挂应比柔性悬挂高20~50mm。 （3）柔性悬挂升高下锚处绝缘子边缘应距受电弓包络线不得小于75mm。 （4）刚性悬挂带电体距柔性悬挂下锚底座、下锚支悬挂等接地体不应小于150mm。（5）受电弓距柔性悬挂下锚底座、下锚支悬挂等接地体不应小于100mm。 （6）受电弓双向通过时平滑不撞击及不应出现固定拉弧点。 （7）两支悬挂的拉出值为±100mm，间距为200mm，允许误差±20mm。 贯通式刚柔过渡单链悬挂示意图 贯通式刚柔过渡双链悬挂示意图 1.5接触线磨耗 接触线的磨耗要均匀，稍大于50％控制，但最大不要超过60％。 1.6中心锚节 （1）直线区段，中心锚结应处于汇流排中心线的正上方；曲线区段，锚固底座中心线位于中锚在汇流排上锚固线夹处汇流排中心线的延长线的正上方，基座中心偏离汇流 排中心应不大于±30mm。 （2）中心锚结绝缘子及拉杆受力均衡适度，与汇流排的夹角不大于45°。 （3）中心锚结绝缘子表面应无损伤，接地端至带电体距离一般情况应不小于150mm；困难情况不应小于115mm。
DJJ-8型接触网激光参数检测仪使用方法 1、准备工作 （1）仪器放置标准 将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。保持测量架与轨道基本垂直。将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。 （2）开机 打开电源开关后，按下键盘上“启动”按钮，显示屏出现“请向右旋转主机”，根据提示用手轻轻旋转主机头(禁止快速旋转)，直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。 （3）瞄准 仪器的显示屏中央有白色十字丝，通过前后挪动测量架和旋转主机头，使十字丝中心与待测目标完全重合。 瞄准时，可先用手转动主机头进行粗调，然后根据需要可旋转微调旋钮进行微调，直到对准目标。在光线较弱的情况下也可以按“长光”键打开长光[注]用眼睛观察红色激光点辅助瞄准。 （4）、测量 在正常测量状态下，瞄准目标后即可按下相应功能键进行测量，并显示测量结果。如果没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。 2、参数测量 （1）、标准模式：导高、拉出值、轨距、超高 将仪器按“仪器放置标准”放置； 正常测量状态下瞄准目标后，按下“测量”键，即可显示结果（示例如下）: 注：拉出值拉向仪器左侧为“+”，拉向右侧为“-”；以仪器右侧超高为“+”，右侧偏低为“-”。 （2）、红线标高、侧面限界测量
将仪器按“仪器放置标准”放置； 正常测量状态下瞄准支柱上的红线（没标注红线时瞄准目测近似点即可）。 按下 “红线”键，即可显示结果（示例如下）: 注：红线高于实际轨面为“+”。 （3）、 500mm 处高差测量 将仪器按“仪器放置标准”放置于“500mm 处”下方的任意一对钢轨上。 正常测量状态下按下 “500mm ”键，进入500mm 出高差测量模式。 仪器提示“请测量第一点”，瞄准第一条接触线后按下“测量”键。 仪器提示“请测量第二点”，瞄准第二条接触线，按下“测量”键，即可显示结果（示例如下）: 如果显示屏显示的线距数值接近500mm 时按“确认”键完成测量。 如果显示屏显示的线距数值与500mm 差别较大时，请不要按“确认”！按下“长光”键。 将测量架向前或向后挪动（必须保证有一定的距离，使线距有大于100mm 的变化量）按“测量”键，并重复第三、四步骤。 按下“确认”后仪器自动换算出“500mm 处”高差结果。此时的高度1为换算后的500mm 处第一条接触线的导高。 (4)、承力索、接触线高差测量 将仪器按“仪器放置标准”放置； 正常测量状态下按下键盘上“承力索”键。 仪器提示“请测量第一点”，瞄准承力索后按下“测量”键。 仪器提示“请测量第二点”，瞄准接触线，按下“测量”键。 按下“确认”键，即可显示结果（示例如下）:
第三章接触网基本知识 接触网是电气化铁路牵引供电系统重要装置之一，是牵引网的主体，它的构造及工作状态对列车的运行安全和运行速度影响之大。 第一节接触网的组成 接触网由接触悬挂、支持装置、支柱与基础，三部分组成，如图3-1-1所示。 图3-1-1 接触网组成示意图 （a）接触悬挂; 1-承力索2-吊弦3-接触线（b）支持装置: 4-绝缘子5-平腕臂6-斜腕臂7-定位管8-定位器（c）9-支柱10-轨道 一、支柱与基础 支柱与基础用于承受支持装置和接触悬挂的全部负载，并将接触悬挂固定在规定的位置。 二、支持装置 支持装置用于支持接触悬挂，并将其负荷传给支柱。支持装置由棒式绝缘子、腕臂、定位装置及连接零件构成。要求它具有足够的机械强度、轻巧耐用，便于施工和维修。
三、接触悬挂 接触悬挂是架设在铁路上空的输电线路，与机车受电弓摩擦接触，将从牵引变电所获得的电能输送给电力机车。接触悬挂由承力索、接触线、吊弦及连接零件构成。 要求接触悬挂弹性好，高度一致，机械强度高，耐磨、耐腐、耐热性能好，稳定性好，使用寿命长，结构简单，便于安装与维修。 第二节接触悬挂的分类 由于列车运行速度不同，接触悬挂的结构形式也较为繁多，按有无承力索分为简单悬挂和链形悬挂。 简单悬挂由支持装置直接对接触线进行悬挂和定位。它结构简单、施工维修方便、造价低，但接触线高度变化大、弹性差，不适应高速列车运行。 链形悬挂通过承力索悬吊接触线，它弹性均匀，接触线高度一致，稳定性好，适应高速列车运行，在我国电气化铁路中广泛采用。这里只介绍链形悬挂的类型。 一按终端下锚方式分类 链形悬挂按终端下锚的方式分为未补偿、半补偿、全补偿三种。如图3-2-1所示。未补偿和半补偿链形悬挂，线索张力和弛度变化大，不适于高速列车运行，故已不采用。全补偿链形悬挂承力索和接触线都采用补偿装置下锚，当温度变化时，补偿装置能自动调整 图3-2-1 线索下锚示意图 线索张力，保持线索张力不变。因此，全补偿链形悬挂具有弹性好、线索张力恒定、接触线高度一致、吊弦偏移小、结构高度低、支柱容量小、施工方便等优点，在我国电气化铁路中广泛应用。
接触网常用参数标准及测量计算 一、拉出值（跨中偏移值） 1、技术标准 160km/h及以下区段： 标准值：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。 安全值：之字值≤400mm；拉出值≤450mm。 限界值：之字值450mm；拉出值450mm。 160km/h以上区段： 标准值：设计值。 安全值：设计值±30mm。 限界值：同安全值。 2、测量方法 利用DJJ多功能激光接触网检测仪进行拉出值测量：受电弓滑板平面与两钢轨平面平行，检测仪与两钢轨平面平行，测量时无需考虑外轨超高，直接校准定位点在检测仪上的投影位置，此位置与检测仪中心点的距离就是拉出值。 二、导线高度 1、技术标准 标准值：区段的设计采用值。 安全值：标准值±100mm。 限界值：小于6500mm；任何情况下不低于该区段允许的
最低值。 当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。 2、测量方法 利用DJJ多功能激光接触网检测仪进行导高测量：将测量仪置于两钢轨之上与两轨面平行，利用测量仪上的观察窗校准定位点位置，测出定位点至两轨面的垂直距离即为导高。 三、导线坡度及坡变率 1、技术标准 标准值： 120km/h及以下区段≤3‰；120-160km/h区段≤2‰；200km/h区段≤2‰，坡度变化率不大于1‰；200-250km/h区段≤1‰，坡度变化率不大于1‰。 安全值：120km/h及以下区段≤5‰；120-160km/h区段≤4‰。其他同标准值。 限界值：120km/h及以下区段≤8‰；120-200km/h区段≤5‰；200km/h及以上区段同安全值。 160km/h及以上区段，定位点两侧第一根吊弦处接触线高度应相等，相对该定位点的接触线高度允许误差±10mm，但不得出现V字型。 2、测量与计算方法 定位点A与定位点B之间的坡度测量：1、测出A点的
目录 绪论 (1) 1．电气化铁道概述 (1) 2．电气化铁路的组成 (1) 第一章供电系统工作原理 (1) 1．电力牵引的制式 (1) 2．电力牵引供电系统的组成 (2) 3．牵引网与接触网 (4) 4．接触网的工作特点 (5) 5．对接触网的基本要求 (5) 6．接触网的分类 (5) 7．接触网的供电方式 (6) 8．接触网的电分段 (6) 9．架空式接触网的机械分段 (7) 第二章接触网的组成 (9) 1．架空式接触网的组成及结构 (9) 1．1．接触悬挂的种类 (9) 1．2．接触悬挂的导线结构与类型 (12) 1．3．接触悬挂的下锚方式 (14) 1．4．支持与固定装置 (15) 1．5．支柱和基础 (19) 1．6．接触网的张力和弛度曲线 (21) 2．接触轨式接触网组成及结构 (21) 2．1．上磨式 (22) 2．2．下磨式 (22) 2．3．侧面接触式 (22) 3．刚性悬挂接触网系统简介 (24) 3．1．架空刚性悬挂系统简介 (24) 3．2．“Π”型刚性悬挂接触网特点 (24)
绪论 1．电气化铁道概述 采用电力机车为主要牵引动力的铁路称为电气化铁路，它是在19世纪70年代末的欧洲最先出现。早期的电气化铁路多采用直流供电方式，电压等级较低，需设整流装臵，不利于设臵在长距离的铁路干线上。 目前国际上普遍采用比较先进的单相工频交流制电气化铁路，它便于升压和减少电能的损耗，可以增加牵引变电所之间的距离，大大降低了建设投资和运营费用。 随着高新技术的发展，特别是计算机技术的应用，使电力机车和牵引供电装臵的工作性能不断提高。低能耗、高效率、高速度的电力牵引已成为世界各国铁路发展趋势，是铁路现代化的标志。 我国电气化铁路自本世纪50年代末发展以来，走过了几十年艰苦创业的历程，根据80年代铁道部确定的以电力牵引为主内燃牵引为辅的技术政策，国家拨款和吸引国外资金等多种方式大力发展电气化铁路，借助改革开放的大好形势相继建成一批高质量、高性能的电气化铁路，已使我国电气化铁路初具规模，形成了良性发展的大好局面，在科学技术的推动下，接触网自动化检测、牵引变电所远程自动控制、微机保护系统等，普遍应用在电气化铁路上。为了提高铁路运输能力，铁道部又制定了发展高速铁路的计划，可以预测中国电气化铁路的发展有着广阔的前景。 2．电气化铁路的组成 由于电力机车本身不携带能源，靠外部电力系统经过牵引供电装臵供给其电能，故电气化铁路是由电力机车和牵引供电装臵组成的。 牵引供电装臵一般分成牵引变电所和接触网两部分，所以人们又称电力机车、牵引变电所和接触网为电气化铁道的“三大元件”。本书主要讨论和介绍接触网的有关内容。为便于全面了解电气化铁路，我们对电力机车和牵引变电所与接触网有关的内容作一些简单介绍。

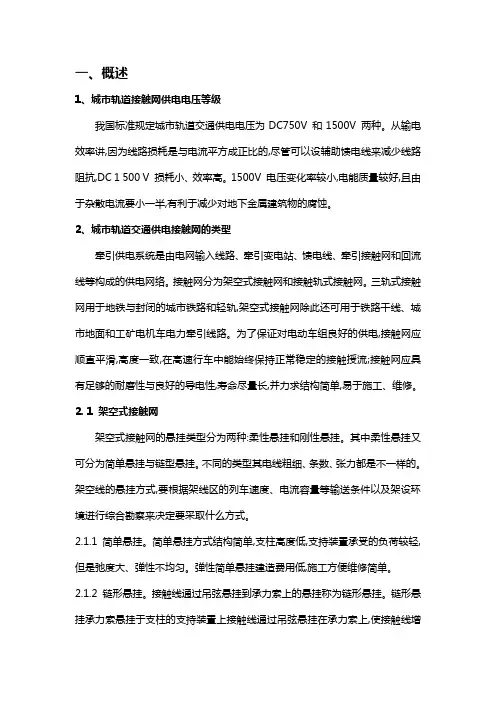

我国和世界主要城市轨道交通接触网结构形式 普虹瑞 2013232324 昆明工业职业技术学院 摘要：城市轨道交通接触网是城市轨道交通工程中的重要设备系统之一，它担负着为电动列车传递电能的重要作用，目前接触网分为两种：架空接触网和接触轨，其中架空接触网中柔性架空接触网已经越来越少的在正线使用，在分析了城市轨道交通两大牵引接触网的基本要求、不同类型与特点后，我认为DC1500刚性架空接触网形式具有一定的优越性。 关键词：接触网的结构形式、供电方式和安全 世界城市轨道交通已有140多年历史，目前已呈现多元化的发展趋势。我国城市轨道交通起步较晚，只有40年历史，但近期发展迅猛。世界上城市轨道交通中的直流牵引电压等级繁多，从750V到3000V都有，中国国家标准规定为750V、1500V两种，其电压允许波动范围分别为500～900V、1000V～1800V。电压等级与馈电方式是牵引网供电制式中的关键点，两者密切相关。对于一个具体的城市，电压等级与馈电方式的选择，应该结合起来，统一考虑。 1 城市轨道交通接触网类型 牵引供电系统由电网输电线路、牵引变电所、馈电线、牵引接触网和回流线等组成。牵引网系统的馈电方式有架空接触网和接触轨两种方式。接触轨仅用于地铁与城市轻轨，架空式接触网除地铁外还用于铁路干线、工矿、城市地面等。 1.1 架空式接触网 架空式接触网的悬挂类型大致分为三种：简单悬挂，链形悬挂，刚性悬挂，地面架空式。不同类型的悬挂方式其电缆粗细、条数、张力都不一样。架空线的悬挂方式，要根据架线区的列车速度、电流容量等输送条件以及架设环境进行综合勘察来决定。
1.1.1 简单悬挂 简单悬挂只有接触线和一根架空地线，支柱安装负荷较轻，但是驰度大，弹性不均匀，接触网取流效果差，车辆速度受到限制，为改善弹性差的状况，大多会采用在悬挂点处增加一个倒Y形的弹性吊索，称为弹性简单悬挂，同样为改善驰度大的状况，常采用加装补偿装置的措施，称为带补偿的弹性简单接触悬挂。由于简单悬挂方式建造费用低，施工方便维修简单，城市电车或轻轨往往采用这种悬挂方式。地铁为了减少隧道净空，采用以弹性支座或弓形腕臂作支持部件的简单弹性悬挂。 1.1.2 链形悬挂 链形悬挂是指接触线通过吊弦悬挂到承利索上的悬挂。链形悬挂承力索悬挂于支柱的支持装置上接触线通过吊弦悬挂在承力索上，使接触线增加了悬挂点，调节吊弦可以使整个跨距内接触线对轨面保持一致高度，接触网弹性均匀。由于接触线是悬挂在承力索上的，因而基本上消除了悬挂点处的硬点，使悬挂线的弹性在整个跨度内都比较均匀。链形悬挂比简单悬挂性能好得多，但结构复杂、投资大、施工维修调整较为困难。 1.1.3 刚性悬挂 刚性悬挂又称刚性接触网，是将传统的接触线夹装在汇流排中，用汇流排取代了承利索，并靠它自身的刚性保持接触线的固定位置，使接触线不因重力而产生较大驰度。由于地铁隧道供电导线上方空间有限,链形悬挂一般采用冷拉电解铜接触线。刚性接触网节省隧道净空，可靠性高，耐磨性好，接触网零件简单，维修成本大大降低。 1.1.4 地面架空式接触网 地面架空式接触网有以下几个部分组成，如下图所示： （1）接触悬挂。包括承力索、吊弦、接触线。与电动列车受电弓直接接触的是接触线，接触悬挂方式很多。
接触网由哪些部分组成，各有什么作用 接触网 铁路电气化是中国铁路发展的最终目标。电气化铁路工程又称为 四电工程”包括接触网” 变电” 信号” 通信”其中以接触网作为铁路电气化工程的主构架。接触网主要包含以下几项内容：1.基础构件，如水泥支柱、钢柱及支撑这些结构物的基础；2.基础安装结构件，这项内容的作用主要是连接接触网导线和基础构件；3.接触网导线，这部分作用就是传输电流给电力机车；4.其他辅助构件，包括回流线、附加悬挂等。图中显示的是施工中的接触网导线架设过程。接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。接触悬挂包括接触线、吊弦、承力索以及连接零件。接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所获得的电能输送给电力机车。 支持装置用以支持接触悬挂，并将其负荷传给支柱或其它建筑物。根据接触网所在区间、站场和大型建筑物而有所不同。支持装置包括腕臂、水平拉杆、悬式绝缘子串，棒式绝缘子及其它建筑物的特殊支持设备。 定位装置包括定位管和定位器，其功用是固定接触线的位置，使 接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱
离，并将接触线的水平负荷传给支柱。 支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷，并将接触悬挂固定在规定的位置和高度上。我国接触网中采用预应 力钢筋混凝土支柱和钢柱，基础是对钢支柱而言的，即钢支柱固定在下面的钢筋混凝土制成的基础上，由基础承受支柱传给的全部负荷，并保证支柱的稳定性。预应力钢筋混凝土支柱与基础制成一个整体，下端直接埋入地下。 接触网的电压等级 接触网的电压等级：工频单相交流制：25KV 接触悬挂的类型 接触网的分类大多以接触悬挂的类型来区分。我们所讲的接触悬 挂的分类是对接触网的每个锚段而言的。接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。 简单接触悬挂（以下简称简单悬挂）系由一根接触线直接固定在支柱支持装置上的悬挂形式。国内外对简单悬挂做了不少研究和改进。我国现采用的带补偿装置的弹性简单悬挂系在接触线下锚处装设了张力补偿装置，以调节张力和弛度的变化。在悬挂点上加装8?16m 长的弹性吊索，通过弹性吊索悬挂接触线，这就减少了悬挂点处产生的硬点，改善了取流条件。另外跨距适当缩小，增大接触线的张力去改善弛度对取流的影响。
一、接触网的组成 接触网是沿铁路上空架设的一条特殊形式的输电线路，它由接触悬挂、支持装置、定位装置、支柱与基础等几部分组成，如下图所示。 1.接触悬挂 接触悬挂包括接触线，吊弦，承力索和补偿器及连接零件，接触悬挂通过支持装置架设在支柱上，其作用是将从牵引变电所获得的电能输送给电力机车。电力机车运行时，受电弓顶部的滑板紧贴接触线摩擦取流。为了保证滑板的良好取流，接触悬挂应达到下列要求： （1）接触悬挂的弹性应尽量均匀，即悬挂点间的导线，在受电弓抬升力作用下，接触线的升高应尽量相等，且接触线在悬挂点间应无硬点存在。 （2）接触线对轨面的高度应尽量相等，若受悬挂条件限制时，接触线高度变化应避免出现陡坡。 （3）接触悬挂在受电弓压力及风力作用下应有良好的稳定性，即电力机车运行取流时，接触线不发生剧烈的上、下振动。在风力作用下不发生过大的横向摆动，这就要求接触线有足够的张力，并能适应气候的变化。 （4）接触悬挂的结构及零部件应力求轻巧简单，做到标准化，以便检修和互换，缩短施工及运行维护时间。具有一定的抗腐蚀能力和耐磨性，以延长使用年限。 另外，要结合国情尽量节省有色金属及钢材，降低造价。 2.支持装置 支持装置包括腕臂、水平拉杆（或压管）、悬式绝缘子串、棒式绝缘子及吊挂接触悬挂的全部设备。 我们管辖范围内没有使用水平拉杆安装，而是平腕臂。 优点：支撑装置稳定性好，抗风能力强。 支持装置作用：，并将接触悬挂负荷传给支柱或其它建筑物。根据接触网所在区间、站场和大型建筑物而有所不同。 支持装置结构应能适应各种场所，尽量轻巧耐用，有足够的机械强度，方便施工和检修。 3.定位装置
定位装置包括定位管、定位器、支持器及其连接零件。 作用是固定接触线的位置，在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，使接触线磨耗均匀，同时将接触线的水平负荷传给支柱。 （1）定位方式：正定位 （2）定位方式：反定位 （3）定位方式：软定位 软定位用于小半径曲线外侧支柱上，由弯管定位器通过两股Φ4.0mm镀锌铁线拧成的“软尾巴”固定在绝缘腕臂上的定位环里。软定位方式只能承受拉力，且承受拉力较大，但不能承受压力。为了防止拉力过小定位器下落，它一般用于曲线半径R≤1000m的曲线外侧支柱上。如下图： （4）定位方式：双定位 双定位用于锚段关节中的转换柱、中心柱、站场线岔处的道岔柱、站场线岔处的软横跨以及特殊支柱定位中的定位。 （5）定位方式：简单定位 简单定位的定位器是直接与腕臂连接的，这种方式应用较少，多用于锚段关节中。另外还有一种简单定位称之为单拉手定位，在曲线半径R≤600m的曲线区段可采用。如下图所示。 4.支柱与支撑 支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷，并将接触悬挂固定在规定的位置和高度上。 我国接触网中采用预应力钢筋混凝土支柱和钢柱
第三章接触网基本知识 接触网就是电气化铁路牵引供电系统重要装置之一,就是牵引网得主体,它得构造及工作状态对列车得运行安全与运行速度影响之大。 第一节接触网得组成 接触网由接触悬挂、支持装置、支柱与基础,三部分组成,如图3-1-1所示。 图3-1-1 接触网组成示意图 (a)接触悬挂; 1-承力索 2-吊弦 3-接触线 (b)支持装置: 4-绝缘子 5-平腕臂 6-斜腕臂 7-定位管 8-定位器 (c) 9-支柱 10-轨道 一、支柱与基础 支柱与基础用于承受支持装置与接触悬挂得全部负载,并将接触悬挂固定在规定得位置。 二、支持装置 支持装置用于支持接触悬挂,并将其负荷传给支柱。支持装置由棒式绝缘子、腕臂、定位装置及连接零件构成。要求它具有足够得机械强度、轻巧耐用,便于施工与维修。 三、接触悬挂 接触悬挂就是架设在铁路上空得输电线路,与机车受电弓摩擦接触,将从牵引变电所获得得电能输送给电力机车。接触悬挂由承力索、接触线、吊弦及连接零件构成。 要求接触悬挂弹性好,高度一致,机械强度高,耐磨、耐腐、耐热性能好,稳定性好,使用
寿命长,结构简单,便于安装与维修。 第二节接触悬挂得分类 由于列车运行速度不同,接触悬挂得结构形式也较为繁多,按有无承力索分为简单悬挂与链形悬挂。 简单悬挂由支持装置直接对接触线进行悬挂与定位。它结构简单、施工维修方便、造价低,但接触线高度变化大、弹性差,不适应高速列车运行。 链形悬挂通过承力索悬吊接触线,它弹性均匀,接触线高度一致,稳定性好,适应高速列车运行,在我国电气化铁路中广泛采用。这里只介绍链形悬挂得类型。 一按终端下锚方式分类 链形悬挂按终端下锚得方式分为未补偿、半补偿、全补偿三种。如图3-2-1所示。未补偿与半补偿链形悬挂,线索张力与弛度变化大,不适于高速列车运行,故已不采用。全补偿链形悬挂承力索与接触线都采用补偿装置下锚,当温度变化时,补偿装置能自动调整 图3-2-1 线索下锚示意图 线索张力,保持线索张力不变。因此,全补偿链形悬挂具有弹性好、线索张力恒定、接触线高度一致、吊弦偏移小、结构高度低、支柱容量小、施工方便等优点,在我国电气化铁路中广泛应用。 二按悬挂点处吊弦形式分类 链形悬挂按悬挂点处吊弦形式分为简单链形悬挂与弹性链形悬挂。 简单链形悬挂在悬挂点处采用普通吊弦,如图3-2-2(a)所示。简单链形悬挂中,悬挂点弹性不如弹性链形悬挂好,但结构简单,施工方便。 弹性链形悬挂在悬挂点处采用弹性吊弦,如图3-2-2(b)所示,它改善了悬挂点弹性,使接触悬挂弹性均匀,适用于高速电气铁道接触网中。
接触网的注意参数 电气化铁道接触网在实际的应用中时，需要结合行车速度、行车界限等多方面的注意一些参数，这些的注意参数有导高、侧面限界、拉出值、结构高度、跨距等。 导高 导高是指接触线悬挂点高度的简称，是接触线无弛度时定位点出（或悬挂点处）接触线距轨面的垂直高度，一般用H表示。 接触线的最高高度，是根据受电弓的最大工作高度确定的。我国电力机车TGS型受电弓的工作高度为5183～6683mm，考虑到接触线可能出现负弛度及保证受电弓接触线工作压力的需要，接触线距轨面的最高高度不应大于6500mm。 接触线的最低高度的确定，是考虑了带电体对接地体之间的空气绝缘距离及通过超限货物的要求。接触线高度的允许施工偏差为±30mm。对于行车速度在160km/h～200km/h时，对施工误差要求更加严格；定位点两侧低一吊弦处接触线高度应等高，相对该定位点的接触线的高度的施工偏差为±10mm，但不得出现“V”字形；两相邻悬挂点等高相对差不得大于20mm；同一跨距内相邻吊弦处的导高差应符合设计预留弛度的要求，施工偏差不得大于5mm。 最低点高度应符合下列规定： (1)站场和区间（含隧道）接触线距轨面的高度宜取一致，其最低高度不应小于5700mm；编组站、区段站等配有调车组的线、站，正常情况下不小于6200mm，确有困难时不应小于5700mm。 (2)既有隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）正常情况下不应小于5700mm；困难情况下不应小于5650mm，特殊情况下不应小于5330mm。 开双层集装箱列车的线路，接触线距轨面的最低高度应根据双层集装箱的高度和绝缘距离确定。一般采用6450mm导高。对于客运专线，应为不存在超限货物列车通过问题，为了提高接触悬挂稳定性，导高较低，一般采用5000～5500mm。
铁路接触网的组成结构 接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。 接触悬挂包括接触线、吊弦、承力索以及连接零件。 接触悬挂通过支持装置架设在支柱上，其功用是将从牵引变电所获得的电能输送给电力机车。 支持装置用以支持接触悬挂，并将其负荷传给支柱或其它建筑物。根据接触网所在区间、站场和大型建筑物而有所不同。支持装置包括腕臂、水平拉杆、悬式绝缘子串，棒式绝缘子及其它建筑物的特殊支持设备。 定位装置包括定位管和定位器，其功用是固定接触线的位置，使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，并将接触线的水平负荷传给支柱。 支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷，并将接触悬挂固定在规定的位置和高度上。我国接触网中采用预应力钢筋混凝土支柱和钢柱，基础是对钢支柱而言的，即钢支柱固定在下面的钢筋混凝土制成的基础上，由基础承受支柱传给的全部负荷，并保证支柱的稳定性。预应力钢筋混凝土支柱与基础制成一个整体，下端直接埋入地下。 接触网的电压等级 接触网的电压等级：工频单相交流制：25KV 接触悬挂的类型 接触网的分类大多以接触悬挂的类型来区分。我们所讲的接触悬挂的分类是对接触网的每个锚段而言的。接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。 简单接触悬挂（以下简称简单悬挂）系由一根接触线直接固定在支柱支持装置上的悬挂形式。国内外对简单悬挂做了不少研究和改进。我国现采用的带补偿装置的弹性简单悬挂系在接触线下锚处装设了张力补偿装置，以调节张力和弛度的变化。在悬挂点上加装8～16m长的弹性吊索，通过弹性吊索悬挂接触线，这就减少了悬挂点处产生的硬点，改善了取流条件。另外跨距适当缩小，增大接触线的张力去改善弛度对取流的影响。 链形悬挂的接触线是通过吊弦悬挂在承力索上。承力索悬挂于支柱的支持装置上，使接触线在不增加支柱的情况下增加了悬挂点，利用调整吊弦长度，使接触线在整个跨距内对轨面的距离保持一致。链形悬挂减小了接触线在跨距中间的弛度，改善了弹性，增加了悬挂重量，提高了稳定性，可以满足电力机车高速运行取流的要求。
第二章接触网结构及特点 第一节接触网支柱与基础 一、支柱 支柱是接触网中最基本、应用最广泛的支撑设备，用来承受接触悬挂与支撑定位装置等 的负荷、接触网支柱，按其使用材质分为预应力钢筋棍凝土支柱和钢支柱两大类。 支柱按其在接触网中的作用可分为中间支柱、转换支柱、中心支柱、下锚支柱、定位支柱、 道岔支柱、软横跨支柱、硬横跨支柱及桥梁支柱等几种。各类支柱布置图如图2-1所示。等径混凝土支柱如图2-2所示。 图2-1各类支柱布置图 1一中间柱；2-锚柱；3一转换柱，4一中心柱；5一定位柱，6一软横跨柱；7一道岔柱 1．中间柱 在区间和站场都有使用，它仅承受工作支接触悬挂的重力和风作用于悬挂上的水平力。 上面仅悬挂一支接触悬挂‘ 2．锚柱 在描段关节处或其他接触悬挂下锚的地方采用。承受两个方向的负荷，在垂直线路方向 上起中间柱的作用，在平行线路方向上承受接触悬挂下锚的全部拉力。 3．转换柱 位于锚段关节处两锚柱之间，承受接触悬挂下锚、非工作支和工作支的重力和水平力。 4．中心柱 在四跨锚段关节位于两转换之间的支柱称为中心柱。同时承受两工作支接触悬挂的重力 和水平力，并使两工作支在此定位处呈水平（等高）状，且线间的距离符合要求，电气列车受电弓在此进行锚段转换。 5．定位柱及道岔柱 多用于站场两端，定位接触线拉出值、线岔交叉点符合要求，保证受电弓正常接触取流而专门设置的支柱。 6．软横跨支柱 一般用于多股道的站场。 7．硬横梁支柱 后者适用于超过200km/h 速度的线路和站场。 预应力钢筋混凝土支柱，用H 表示。 例1：H 0 .37.893+ H-钢筋混凝土支柱； 93—支柱容量（kN ·m)； 8.7—支柱露出地面的高度（ｍ); 3.0—支柱埋人地下的深度（m)，使用范围为腕臂支柱。 例2：H 4003 11100φ+
1 接触网的定义 电气化轨道交通所特有的、沿路轨架设的、为电力机车或电动车 2 接触网的分类 广义：接触轨和架空接触网 英文 Contact Line 狭义：架空接触网 英文 Overhead Contact System 接触轨分为：第三轨和第四轨 按速度分 常速（120以下） 中速（120~160） 准高速(160~200) 高速(200以上) 架空接触网包括：刚性悬挂和柔(弹)性悬挂 特殊接触网：可移动，可上下升降，可在特殊情况下斩断
3 接触轨 特点： 占用净空小，维修工作量小，出现意外时的安全性差，主要用于地铁中。 刚性悬挂 刚性架空接触网有：“接触轨式”、“汇流排＋接触线”两类 第四轨供电方式 为防止车辆漏电造成人身事故，需采用屏蔽门 4 T型汇流排接触网 5 “II”型汇流排接触网 刚性架空接触网由横担、绝缘支撑装置汇流排接触线架空地线等组成。6架空柔性接触网 柔性悬挂由支柱与基础、支持装置、定位装置、接触悬挂及电气辅助设备组成。、刚性悬挂的结构与设备 1 刚性悬挂的布置原则 （1）汇流排和接触线无补偿张力，靠汇流排的刚度支撑； （2）锚段长度由自然温度，电流过热温度确定，一般为200~250m；
（3）跨距由速度确定，对于120km/h的最高速度，取8m最佳;（4）拉出值(S)值在500m范围内约为±200mm; 2 刚性悬挂的安装方式 均应能满足水平和垂直方向的调节要求。 3 刚性悬挂的断面组成 由安装零部件、绝缘子、汇流排和接触线组成。 汇流排是刚性悬挂的重要部件 4 汇流排的连接 每根汇流排长约10m左右，它们之间通过汇流排接头连接构成锚段。 5 刚性悬挂的电分段 分段绝缘器式(用于渡线) 锚段关节式(用于正线) 6 刚性悬挂的电连接 7 刚性悬挂的中心锚结 作用：防窜动 8 刚性悬挂的补偿方式
接触网常用基本专业术语 1.导线高度：接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度，设计规范规定如下： 最高高度：不大于6500mm。 最低高度：（1）区间、站场：①一般中间站和区间不小于5700mm。 ②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。确有困难时可不小于5700mm。（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm超限货物）不小于5700mm。②困难情况（带电通过5300mm超限货物）不小于5650mm。③特殊情况不小于5250mm。接触线高度的允许施工偏差为±30mm。 2.跨距及拉出值：取决与线路曲线半径、最大风速和经济因素等，我国高速铁路一般在保证跨中导线及定位点在最大风速下均不超过距受电弓中心300mm的条件下，确定跨距长度和拉出值。 3.锚段长度：是指接触网相邻的两终端间的距离。 4.绝缘距离：是指接触网的带电部分，与接触网的非带电部分的金属和非金属零件之间的最小直线距离 5.吊弦分布及间距：吊弦间距指一跨内两相邻吊弦之间的距离，吊弦间距对接触网的受流性能有一定的影响，改变吊弦的间距可以调整接触网的弹性均匀度，
吊弦分布有等距分布、对数分布、正弦分布等几种形式，为了设计施工和维护的方便，一般采用最简单的等距分布，一般掌握在8--12米。 6.接触导线预留驰度：指在接触导线安装时，是接触导线在跨内，保持一定弛度，以减少受电弓在跨中对接触导线的抬升量，改善弓网的震动，对高速接触网，简单链型悬挂设预留弛度，弹性链型悬挂一般不设预留弛度。 7.锚段关节安装要求：锚段关节是接触网的张力的机械转换关节，是接触网的薄弱环节，其设计和安装质量对受流影响较大，高速接触网一般采用两种形式的锚段关节：①非绝缘锚段关节采用三跨锚段关节②绝缘锚段关节采用，四跨，五跨锚段关节，安装处理上，尽量缩短接触导线工作支和非工作支同时接触受电弓滑板的长度，提高非工作支的坡度，并保证过度平滑，避免出现硬点和刮弓。 8.接触导线（承力索）张力：锚段两端的补偿装置，通过坠砣的重力与补偿滑轮的变比后对接触线（承力索）的拉力。京哈线接触线的额定张力为15KN。接触线的张力，驰度符合安装曲线的规定，预留驰度为当量跨距的1‰。 9.结构高度：指在悬挂点处，承力索距离接触线的垂直距离。 10.侧面限界：侧面限界是线路中心至支柱内沿的垂直距离；我国轨距标准为1435mm，近似值1440mm，所以在靠支柱侧内轨720mm处至支柱内沿的垂直距离就是侧面限界。
接触网由哪些部分组成,各有什么作用 接触网 铁路电气化就是中国铁路发展的最终目标。电气化铁路工程又称为“四电工程”,包括“接触网”、“变电”、“信号”、“通信”,其中以接触网作为铁路电气化工程的主构架。接触网主要包含以下几项内容:1、基础构件,如水泥支柱、钢柱及支撑这些结构物的基础;2、基础安装结构件,这项内容的作用主要就是连接接触网导线与基础构件;3、接触网导线,这部分作用就就是传输电流给电力机车;4、其她辅助构件,包括回流线、附加悬挂等。图中显示的就是施工中的接触网导线架设过程。 接触网就是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。 接触悬挂包括接触线、吊弦、承力索以及连接零件。接触悬挂通过支持装置架设在支柱上,其功用就是将从牵引变电所获得的电能输送给电力机车。 支持装置用以支持接触悬挂,并将其负荷传给支柱或其它建筑物。根据接触网所在区间、站场与大型建筑物而有所不同。支持装置包括腕臂、水平拉杆、悬式绝缘子串,棒式绝缘子及其它建筑物的特殊支持设备。 定位装置包括定位管与定位器,其功用就是固定接触线的位置,使
接触线在受电弓滑板运行轨迹范围内,保证接触线与受电弓不脱离,并将接触线的水平负荷传给支柱。 支柱与基础用以承受接触悬挂、支持与定位装置的全部负荷,并将接触悬挂固定在规定的位置与高度上。我国接触网中采用预应力钢筋混凝土支柱与钢柱,基础就是对钢支柱而言的,即钢支柱固定在下面的钢筋混凝土制成的基础上,由基础承受支柱传给的全部负荷,并保证支柱的稳定性。预应力钢筋混凝土支柱与基础制成一个整体,下端直接埋入地下。 接触网的电压等级 接触网的电压等级:工频单相交流制:25KV 接触悬挂的类型 接触网的分类大多以接触悬挂的类型来区分。我们所讲的接触悬挂的分类就是对接触网的每个锚段而言的。接触悬挂的种类较多,一般根据其结构的不同分成简单接触悬挂与链形接触悬挂两大类。 简单接触悬挂(以下简称简单悬挂)系由一根接触线直接固定在支柱支持装置上的悬挂形式。国内外对简单悬挂做了不少研究与改进。我国现采用的带补偿装置的弹性简单悬挂系在接触线下锚处装设了张力补偿装置,以调节张力与弛度的变化。在悬挂点上加装8～16m长的弹性吊索,通过弹性吊索悬挂接触线,这就减少了悬挂点处产生的硬点,改善了取流条件。另外跨距适当缩小,增大接触线的张力去改善弛度对取流的影响。
