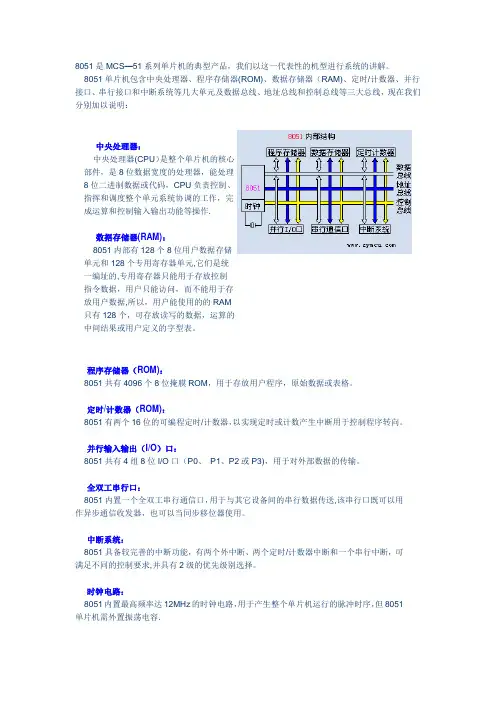

8051是MCS-51系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。
8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明：
中央处理器(CPU)是整个单片机的核心
部件，是8位数据宽度的处理器，能处理
8位二进制数据或代码，CPU负责控制、
指挥和调度整个单元系统协调的工作，完
成运算和控制输入输出功能等操作。
·数据存储器(RAM)：
8051内部有128个8位用户数据存储
单元和128个专用寄存器单元，它们是统
一编址的，专用寄存器只能用于存放控制
指令数据，用户只能访问，而不能用于存
放用户数据，所以，用户能使用的的RAM
只有128个，可存放读写的数据，运算的
中间结果或用户定义的字型表。
·程序存储器(ROM)：
8051共有4096个8位掩膜ROM，用于存放用户程序，原始数据或表格。
·定时/计数器(ROM)：
8051有两个16位的可编程定时/计数器，以实现定时或计数产生中断用于控制程序转向。
·并行输入输出(I/O)口：
8051共有4组8位I/O口(P0、P1、P2或P3)，用于对外部数据的传输。
·全双工串行口：
8051内置一个全双工串行通信口，用于与其它设备间的串行数据传送，该串行口既可以
用作异步通信收发器，也可以当同步移位器使用。
·中断系统：
8051具备较完善的中断功能，有两个外中断、两个定时/计数器中断和一个串行中断，可
满足不同的控制要求，并具有2级的优先级别选择。
·时钟电路：
8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的脉冲时序，但8051
单片机需外置振荡电容。
单片机的结构有两种类型，一种是程序存储器和数据存储器分开的形式，即哈佛(Harvard)结构，另一种是采用通用计算机广泛使用的程序存储器与数据存储器合二为一的结构，即普林斯顿(Pri nceton)结构。INTEL的MCS-51系列单片机采用的是哈佛结构的形式，而后续产品16位的M CS-96系列单片机则采用普林斯顿结构。

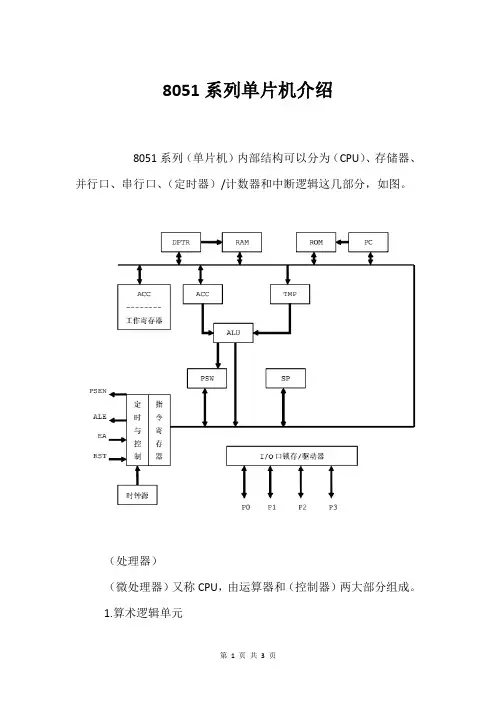

下图是MCS-51系列单片机的内部结构示意图。
■MCS-51的引脚说明：
MCS-51系列单片机中的8031、8051及8751均采用
40Pin封装的双列直接DIP结构，右图是它们的引脚配置，
40个引脚中，正电源和地线两根，外置石英振荡器的时
钟线两根，4组8位共32个I/O口，中断口线与P3口线
复用。现在我们对这些引脚的功能加以说明：
·Pin20:接地脚。
·Pin40:正电源脚，正常工作或对片内EPROM烧写程
序时，接+5V电源。
·Pin19:时钟XTAL1脚，片内振荡电路的输入端。
<>
·Pin18:时钟XTAL2脚，片内振荡电路的输出端。
8051的时钟有两种方式，一种是片内时钟振荡方式，
但需在18和19脚外接石英晶体(2-12MHz)和振荡电容，振荡电容的值一般取10p-30p 。另外一种是外部时钟方式，即将XTAL1接地，外部时钟信号从XTAL2脚输入。
·输入输出(I/O)引脚：
Pin39-Pin32为P0.0-P0.7输入输出脚，Pin1-Pin1为P1.0-P1.7输入输出脚，Pin21-Pin28为P2.0-P2.7输入输出脚，Pin10-Pin17为P3.0-P3.7输入输出脚，这些输入输出脚的功能说明将在以下内容阐述。
Pin9:RESET/V pd 复位信号复用脚，当8051通电，时钟电路开始工作，在RESET 引脚上出现24个时钟周期以上的高电平，系统即初始复位。初始化后，程序计数器PC 指向0000H ，P0-P3输出口全部为高电平，堆栈指钟写入07H ，其它专用寄存器被清“0”。RESET 由高电平下降为低电平后，系统即从0000H 地址开始执行程序。然而，初始复位不改变RAM （包括工作寄存器R0-R7）的状态，8051的初始态如下表：
8051
也可以是手动复位，见下图。此外，RESET/V pd 还是一复用脚，V
cc 间，此脚可接上备用电源，机内部RAM 的数据不丢失。
·Pin30:ALE/
当访问外部程序器时，ALE(地址锁存)的输出用于锁存地址的低位字节。
而访问内部程序存储器时，ALE 端将有一个1/6时钟频率的正脉冲信号，这个信号可以用于识别单片机是否工作，也可以当作一个时钟向外输出。更有一个特点，当访问外部程序存储器，ALE 会跳过一个脉冲。 如果单片机是EPROM ，在编程其间，将用于输入编程脉冲。
·Pin29:当访问外部程序存储器时，此脚输出负脉冲选通信号，PC的16位地址数据将出现在P0和P2口上，外部程序存储器则把指令数据放到P0口上，由CPU读入并执行。
·Pin31:EA/V pp程序存储器的内外部选通线，8051和8751单片机，内置有4kB的程序存储器，当EA为高电平并且程序地址小于4kB时，读取内部程序存储器指令数据，而超过4kB地址则读取外部指令数据。如EA为低电平，则不管地址大小，一律读取外部程序存储器指令。显然，对内部无程序存储器的8031,EA端必须接地。
在编程时，EA/V pp脚还需加上21V的编程电压。
8051是MCS-51系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。 8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明： 中央处理器(CPU)是整个单片机的核心 部件，是8位数据宽度的处理器，能处理 8位二进制数据或代码，CPU负责控制、 指挥和调度整个单元系统协调的工作，完 成运算和控制输入输出功能等操作。 ·数据存储器(RAM)： 8051内部有128个8位用户数据存储 单元和128个专用寄存器单元，它们是统 一编址的，专用寄存器只能用于存放控制 指令数据，用户只能访问，而不能用于存 放用户数据，所以，用户能使用的的RAM 只有128个，可存放读写的数据，运算的 中间结果或用户定义的字型表。 ·程序存储器(ROM)： 8051共有4096个8位掩膜ROM，用于存放用户程序，原始数据或表格。 ·定时/计数器(ROM)： 8051有两个16位的可编程定时/计数器，以实现定时或计数产生中断用于控制程序转向。 ·并行输入输出(I/O)口： 8051共有4组8位I/O口(P0、P1、P2或P3)，用于对外部数据的传输。 ·全双工串行口： 8051内置一个全双工串行通信口，用于与其它设备间的串行数据传送，该串行口既可以 用作异步通信收发器，也可以当同步移位器使用。 ·中断系统： 8051具备较完善的中断功能，有两个外中断、两个定时/计数器中断和一个串行中断，可 满足不同的控制要求，并具有2级的优先级别选择。 ·时钟电路： 8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的脉冲时序，但8051 单片机需外置振荡电容。
AT89C51单片机的主要工作特性： ·内含4KB的FLASH存储器，擦写次数1000次； ·内含28字节的RAM； ·具有32根可编程I/O线； ·具有2个16位可编程定时器； ·具有6个中断源、5个中断矢量、2级优先权的中断结构； ·具有1个全双工的可编程串行通信接口； ·具有一个数据指针DPTR; ·两种低功耗工作模式，即空闲模式和掉电模式； ·具有可编程的3级程序锁定定位； AT89C51的工作电源电压为5（1±0.2）V且典型值为5V,最高工作频率为24MHz. AT89C51各部分的组成及功能： 1.单片机的中央处理器（CPU）是单片机的核心，完成运算和操作控制，主要包括运算器和控制器两部分。
（1）运算器 运算器主要用来实现算术、逻辑运算和位操作。其中包括算术和逻辑运算单元ALU、累加器ACC、B寄存器、程序状态字PSW和两个暂存器等。 ALU是运算电路的核心，实质上是一个全加器，完成基本的算术和逻辑运算。算术运算包括加、减、乘、除、增量、减量、BCD码运算；逻辑运算包括“与”、“或”、“异或”、左移位、右移位和半字节交换，以及位操作中的位置位、位复位等。 暂存器1和暂存器2是ALU的两个输入，用于暂存参与运算的数据。ALU的输出也是两个：一个是累加器，数据经运算后，其结果又通过内部总线返回到累加器；另一个是程序状态字PSW，用于存储运算和操作结果的状态。 累加器是CPU使用最频繁的一个寄存器。ACC既是ALU处理数据的来源，又是ALU运算结果的存放单元。单片机与片外RAM或I/O扩展口进行数据交换必须通过ACC来进行。 B寄存器在乘法和除法指令中作为ALU的输入之一，另一个输入来自ACC。运算结果存于AB寄存器中。 （2）控制器 控制器是识别指令并根据指令性质协调计算机内各组成单元进行工作的部件，主要包括程序计数器PC、PC增量器、指令寄存器、指令译码器、定时及控制逻辑电路等，其功能是控制指令的读入、译码和执行，并对指令执行过程进行定时和逻辑控制。AT89C51单片机中，PC是一个16位的计数器，可对64KB程序存储器进行寻址。复位时PC的内容是0000H. (3)存储器 单片机内部的存储器分为程序存储器和数据存储器。AT89C51单片机的程序存储器采用4KB的快速擦写存储器Flash Memory,编程和擦除完全是电器实现。 （4）外围接口电路 AT89C51单片机的外围接口电路主要包括：4个可编程并行I/O口,1个可编程串行口，2个16位的可编程定时器以及中断系统等。 AT89C51的工作原理： 1.引脚排列及功能 AT89C51的封装形式有PDIP,TQFP,PLCC等，现以PDIP为例。 （1）I/O口线 ·P0口 8位、漏极开路的双向I/O口。 当使用片外存储器及外扩I/O口时，P0口作为低字节地址/数据复用线。在编程时，P0口可用于接收指令代码字节；程序校验时，可输出指令字节。P0口也可做通用I/O口使用，但需加上拉电阻。作为普通输入时，应输出锁存器配置1。P0口可驱动8个TTL负载。 ·P1口 8位、准双向I/O口，具有内部上拉电阻。 P1口是为用户准备的I/O双向口。在编程和校验时，可用作输入低8位地址。用作输入时，应先将输出锁存器置1。P1口可驱动4个TTL负载。 ·P2 8位、准双向I/O口，具有内部上拉电阻。 当使用外存储器或外扩I/O口时，P2口输出高8位地址。在编程和校验时，P2口接收高字节地址和某些控制信号。 ·P3 8位、准双向I/O口，具有内部上拉电阻。 P3口可作为普通I/O口。用作输入时，应先将输出锁存器置1。在编程/校验时，P3口接收某些控制信号。它可驱动4个TTL负载。 （2）控制信号线
8051系列单片机常识 单片机是指一个集成在一块芯片上的完整计算机系统。尽管他的大部分功能集成在一块小芯片上，但是它具有一个完整计算机所需要的大部分部件：CPU、内存、内部和外部总线系统，目前大部分还会具有外存。同时集成诸如通讯接口、定时器，实时时钟等外围设备。而现在最强大的单片机系统甚至可以将声音、图像、网络、复杂的输入输出系统集成在一块芯片上。 单片机也被称为微控制器（Microcontroler），是因为它最早被用在工业控制领域。单片机由芯片内仅有CPU的专用处理器发展而来。最早的设计理念是通过将大量外围设备和CPU 集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对提及要求严格的控制设备当中。INTEL的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。 早期的单片机都是8位或4位的。其中最成功的是INTEL的8031，因为简单可靠而性能不错获得了很大的好评。此后在8031上发展出了MCS51系列单片机系统。基于这一系统的单片机系统直到现在还在广泛使用。随着工业控制领域要求的提高，开始出现了16位单片机，但因为性价比不理想并未得到很广泛的应用。90年代后随着消费电子产品大发展，单片机技术得到了巨大的提高。随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。目前，高端的32位单片机主频已经超过300MHz，性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。 单片机比专用处理器最适合应用于嵌入式系统，因此它得到了最多的应用。事实上单片机是世界上数量最多的计算机。现代人类生活中所用的几乎每件电子和机械产品中都会集成有单片机。手机、电话、计算器、家用电器、电子玩具、掌上电脑以及鼠标等电脑配件中都配有1-2部单片机。而个人电脑中也会有为数不少的单片机在工作。汽车上一般配备40多部单片机，复杂的工业控制系统上甚至可能有数百台单片机在同时工作！单片机的数量不仅远超过PC机和其他计算的综合，甚至比人类的数量还要多。 单片机介绍 单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与结构的最佳选择。 单片机内部也用和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，
今天我们学习8051单片机的引脚及其功能。 8051系列各种芯片的引脚是互相兼容的，8051，8751和8031均采用40脚双列直播封装型式。当然，不同芯片之间引脚功能也略有差异。8051单片机是高性能的单片机，因为受到引脚数目的限制，所以有不少引脚具有第二功能，其中有些功能是8751芯片所专有的。各引脚功能简要说明如下： Vcc（40脚）：电源端，为＋5V。 Vss（20脚）：接地端。 时钟电路引脚XLAL2(18脚)：接外部晶体和微调电容的一端。若需采用外部时钟电路时，该引脚输入外时钟脉冲，要检查8051的振荡电路是否正确工作，可用示波器查看XLAL2端是否有脉冲信号输出。 时钟电路引脚XLAL1(19脚)：接外部晶体的微调电容的另一端。在片内它是振荡电路方相放大器的输入端。在采用外部时钟时，该引脚必须接地。 RST(9脚)：RST是复位信号输入端，高电平有效。当此输入端保持两个机器周期，即24个时钟振荡周期的高电平时，就可以完成复位操作。RST引脚的第二功能是VPD,即备用电源的输入端。当主电源Vcc发生故障降低到低电平规定值时，将＋5V电源自动接入RST端，为RAM 提供备用电源，以保证存储在RAM中的信息不丢失，以使电源正常后能继续正常运行。 ALE（30脚）：地址锁存允许信号端。当8051上电正常工作后，ALE引脚不断向外输出正脉冲信号，此频率为振荡器频率fosc的1/6。CPU访问片外存储器时，ALE输出信号作为锁存低8位地址的控制信号。在CPU访问片外数据存储器时，会丢失一个脉冲。平时不访问外存储器时，ALE端也可1/6的振荡频率固定输出正脉冲，因而ALE也可以用作对外输出时钟或定时信号。如果你想看一下8051芯片的好坏，可用示波器查看ALE端是否有脉冲信号输出，如有，则8051基本上是好的。ALE端的负载驱动能力为8个LS型TTL。此引脚的第二功能PROG是对片内带有4K EPROM的8751固化程序时，作为编程脉冲输入端。 PSCN（29脚）：程序存储器允许输出信号端。在访问片外程序存储器时，此端口定时输出脉冲作为读片外程序存储器的选通信号。此引脚EPROM的OE端，PSCN端有效，即允许读出片

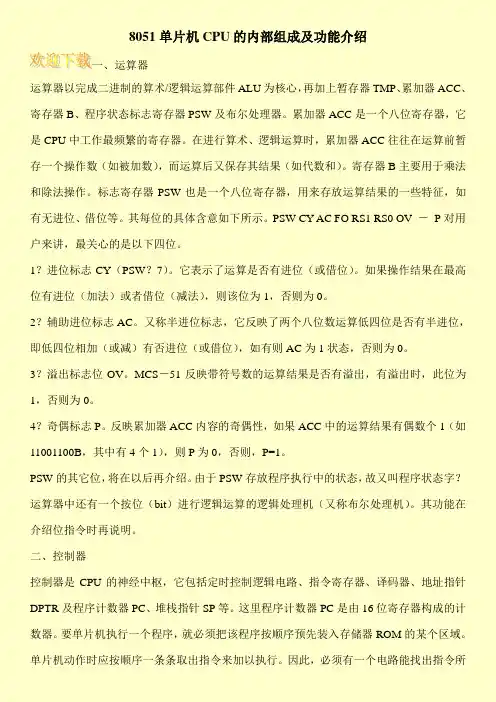

8051单片机CPU的内部组成及功能介绍 一、运算器 运算器以完成二进制的算术/逻辑运算部件ALU为核心，再加上暂存器TMP、累加器ACC、寄存器B、程序状态标志寄存器PSW及布尔处理器。累加器ACC是一个八位寄存器，它是CPU中工作最频繁的寄存器。在进行算术、逻辑运算时，累加器ACC往往在运算前暂存一个操作数（如被加数），而运算后又保存其结果（如代数和）。寄存器B主要用于乘法和除法操作。标志寄存器PSW也是一个八位寄存器，用来存放运算结果的一些特征，如有无进位、借位等。其每位的具体含意如下所示。PSW CY AC FO RS1 RS0 OV －P对用户来讲，最关心的是以下四位。 1？进位标志CY（PSW？7）。它表示了运算是否有进位（或借位）。如果操作结果在最高位有进位（加法）或者借位（减法），则该位为1，否则为0。 2？辅助进位标志AC。又称半进位标志，它反映了两个八位数运算低四位是否有半进位，即低四位相加（或减）有否进位（或借位），如有则AC为1状态，否则为0。 3？溢出标志位OV。MCS－51反映带符号数的运算结果是否有溢出，有溢出时，此位为1，否则为0。 4？奇偶标志P。反映累加器ACC内容的奇偶性，如果ACC中的运算结果有偶数个1（如11001100B，其中有4个1），则P为0，否则，P=1。 PSW的其它位，将在以后再介绍。由于PSW存放程序执行中的状态，故又叫程序状态字？运算器中还有一个按位（bit）进行逻辑运算的逻辑处理机（又称布尔处理机）。其功能在介绍位指令时再说明。 二、控制器 控制器是CPU的神经中枢，它包括定时控制逻辑电路、指令寄存器、译码器、地址指针DPTR及程序计数器PC、堆栈指针SP等。这里程序计数器PC是由16位寄存器构成的计数器。要单片机执行一个程序，就必须把该程序按顺序预先装入存储器ROM的某个区域。单片机动作时应按顺序一条条取出指令来加以执行。因此，必须有一个电路能找出指令所
