报告厅音响灯光系统设
计方案

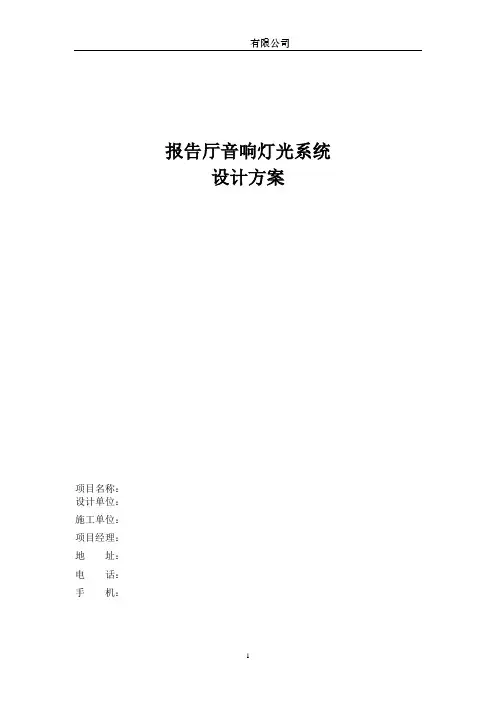

报告厅音响灯光系统
设计方案
设计单位：陕西坤凌电子科技有限公司
设计时间：2015年10月28日
本方案是针对业主需求而设计的，系统要求具有以文艺汇演、舞台演唱及会议报告等多种功能音频扩声系统，文艺汇演做到轻柔悦耳，声压足够大，强劲震撼的现场效果。会议报告做到声音清晰。
根据甲方对多功能厅的设备档次的要求，多选用国内知名品牌，实现音频扩声的高可靠性和稳定性。
1、方案编制依据
本方案主要依据下列标准及文件进行设计。
1、行业设计规范《歌舞厅设计规范》
2、中华人民共和国国家行业标准
WH0301一93《歌舞厅扩声系统的声学特性指标与测量方法》
SJ2112-82《厅堂扩声系统设备互联的优选电气配接值》
GB/T14220--93《视听视频和电视设备及系统音频盒式系统》
GYJ25-86《厅堂扩声系统的声学特性指标要求》
CBJ232-82《中国电气装置安装工程施工及验收规范》
JGB/T16-92《民用建筑电气设计规范》
EIA/TIAT SB67《无屏蔽双绞线系统现场测试传输性能规范》
2、.声场设计
本设计包括隔声处理，现场噪声的降低，建筑结构的合理要求，声均匀度的实现，声颤动、聚焦、共振、反馈等问题的解决，室内混响的正确计算。1）. 建声原则
混响合理，声音扩散性好，没有声聚焦、没有可闻的振动噪声、没有死声点。
2）.室内装修注意事项
色调不能导致会议或演出时太昏暗，避免扩声区域内出现中空较大或支撑较差的腔体结构，避免大面积玻璃窗，不要将石膏天花板直接安装在铝合金槽里，要有隔声处理，最好采用吸音板装饰室内内墙。
3）. 室内声学特性的基本要求
具有合适的响度: 响度大于103dB
4）. 声能分布均匀:
在观众席的各个座位上听到的声音响度应比较均匀。通过音质设计，应该能使观众席各个区域的声压级差别不太大，室内声场不均匀度应控制在高低约
3dB之内
5）. 满足信噪比要求:
噪声对人们的正常听觉产生干扰和掩蔽作用。不同用途的室内听音环境，其充许的噪声级不尽相同，通常在室内最小声压级的位置上，信噪比应该大于30dB。
6）.保证室内各处频率响应均衡:
室内音响系统应保证各处频率响应均衡，要求125--4000HZ内起伏为6--
10dB，100--8000HZ内起伏为10--15dB。如果室内存在声聚焦、死声点、驻波、声共振等声学缺陷，就会破坏频率均衡
7）. 厅堂的建声合理比例：
选择合适的自然混响时间：参照音乐厅 1.8-2.4S
3．音频系统的组成和作用
1）传声器：中高档的动圈传声器可作表演用，中档或低档的可用于卡拉OK。乐队或乐队的小提琴、钢琴或架子鼓乐器可使用电容传声器。为了减少电缆线带来的麻烦可使用无线传声器。它是动圈传声器加放射器、袖珍式多为驻极式传声器加放射器，其技术指标比同档次的有线传真器略低。本方案主要用于会议，因此配几支会议话筒是非常必要的，或根据情况配一套手拉手会议系统。
2 ）调音台:它的主要作用是将来自各种音源（传声器、CD机、LD 录音座等）、各种电声乐器（电子琴、合成器、电吉他、低音结他等）、各种周边设备的音频信号按要求进行混合处理；对各路声信号进行一定的修饰、补偿；按要求将声信号分成多组输出。一般报告厅可用 8~16路调音台，如果主席台大可坐的人员多，可以选择路数多一些的。调音台的技术指标和调试的好坏直接关系到声音的质量和系统的噪声。
3)均衡器：均衡器是一种可以分别调节各种频率成分电信号放大量的电子设备，通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用，一般调音台上的均衡器仅能对高频、中频、低频三段频率电信号分别进行调节。均衡器在实际应用中可以校正室内本身的共振特性不均匀而产生的频率传输特性的缺陷和扩声设备产生的频率畸变（主要是扬声器、传声器等），可以修饰乐器和演员的音色，提高艺术表演效果。
4)效果器：：是一种这样的放大器，输出电平到达一定值以后，不管输入电平怎样增加，其最大输出电平保持恒定的放大器。该最大
输出电平是可以根据需要调节的。压缩器与限制器多是结合在一起出现，有压缩功能的地方同时也就会有限制功能。歌手的嗓音作为音源，虽然其声压有限，但是有一个非常重要的因素使得麦克风所检拾到的信号电平变化极为强烈，这个因素就是麦克风与演唱者嘴的距离，距离越近信号就越强。这种变化有的时候能够达到远远超出放大器的极限的情况出现，于放大器来说就容易出现削顶失真，当然这种情况除了发出难听的声音以外，还容易烧毁高音扬声器。对于多数的演唱者很难控制这个距离的，所以经常听见因为距离过近，而出现的过量失真，当然声音十分难听，近乎于破着嗓子咆哮。压限器的使用，就可以基本上解决这个问题，避免了信号过强造成的麻烦
5)反馈抑制器：反馈抑制器在扩声系统中的作用非常重要。扩声系统在使用过程中如果将话筒音量进行较大的提升，音箱发出的声音就会传到话筒引起的啸叫，这种现象就是声反馈。声反馈的存在，不仅破坏了音质，限制了话筒声音的扩展音量，使话筒拾取的声音不能良好再现；深度的声反馈还会使系统信号过强，从而烧毁功放或音箱（一般情况下是烧毁音箱的高音头），造成损失。所以，扩声系统一旦出现声反馈现象，一定要想方设法制止，否则，就会贻害无穷。能否消除声反馈是衡量一个音响师技术水平的重要标志，在反馈抑制器出现以前，音响师往往采用均衡器拉馈点（衰减反馈频率）的方法来抑制声反馈。扩声系统之所以产生声反馈现象，主要是因为某些频率的声音过强，将这些过强频率进行衰减，就可以解决这个问题，但用均衡器下拉可产生以下难以克服的不足：一是对音响师的听音水平要求极高，出现反馈后音响师必须及时、准确地判断出反馈出反馈频率和程度，并立即准确无误地将均衡器的此频点衰减，这对于经验不丰富的音响师来说是难以做到的。二是对重放音质有一定的影响。现有31段均衡器的频带宽度为1/3倍频程，有些声反馈需要衰减的频带宽度有时会远远地小于1/3倍频
程，此时，很多有用的频率成份就会被除掉，使这些频率声音造成无法挽回的损失。三是在调整过程中有可能烧毁设备。用人耳判断啸叫频率是需要一定时间的，假如这个时间过长，设备应付由于长时间处于强信号状态而损坏。使用反馈抑制器就可以完全解决这个以上问题，即可以有效地消除反馈，又不会对重放音质造成影响，故其优越性是显而易见的。
反馈抑制器是一种自动拉馈点的设备，当出现声反馈时，它会立即发现和计算出其频率、衰减量，并按照计算结果执行抑制声反馈的命令。在会议中，特别是较大型、重要的会议应该使用，可使系统不过载，不产生过激失真。
6)功率放大器：它是将弱小的电信号进行电压和电流（功率）放大直接推动扬声器，由于它是大功率输出设备，负载又是以电感为主的扬声器，使用不当容易出故障。为了保证扩声系统的正常使用，主功率放大器的选择要和音箱匹配，当阻抗一致时，一般功放的额定功率可选用相当于扬声器额定功率的1.5~2倍为宜。
7)扬声器：是扩声设备的最后的重要环节，它把电功率信号还原为声信号，所以也是关键环节，会议厅中使用的全频带（从低音到高音）的二、三分频的组合扬声器箱。
8）音源：可根据用户需要配置CD机、MD机、录音卡座、DVD 机或录像机。
