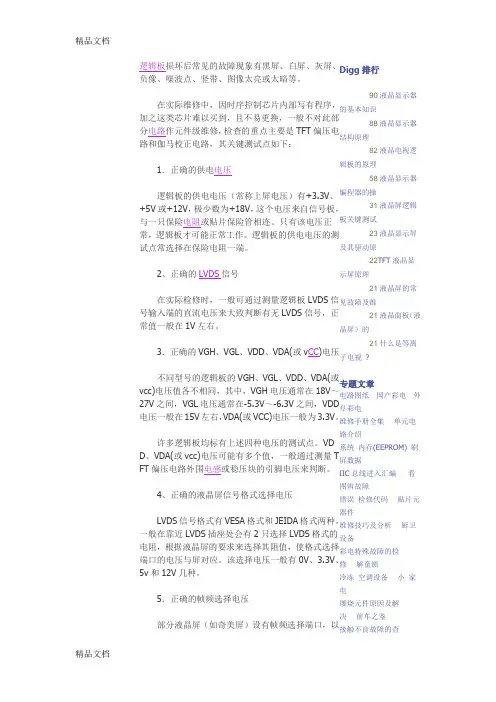

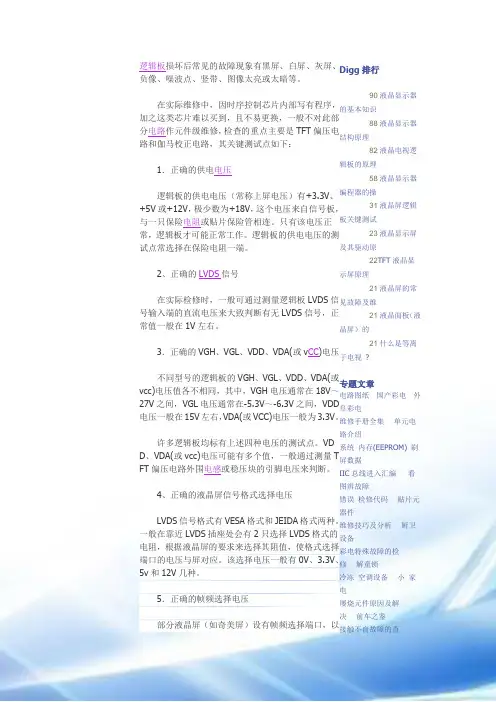

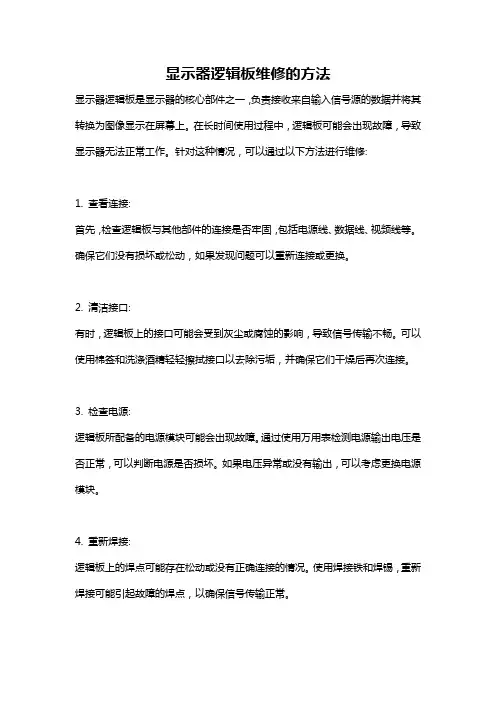

逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电
路作元件级维修，检查的重点主要是TFT 偏压电路和伽
马校正电路，其关键测试点如下：
1．正确的供电电压
逻辑板的供电电压（常称上屏电压）有+3.3V 、+5
V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。只有该电压正常，逻辑板才可能正常工作。逻辑板的供电电压的测试点常选择在保险电阻一端。
2、正确的LVDS 信号
在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值
一般在1V 左右。
3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vc c)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。 许多逻辑板均标有上述四种电压的测试点。VDD 、V DA(或vcc)电压可能有多个值，一般通过测量TFT 偏压电路外围电感或稳压块的引脚电压来判断。
4、正确的液晶屏信号格式选择电压
Digg 排行 90液晶显示
器的基本知识
88液晶显示器结构原理
82液晶电视逻辑板的原理
58液晶显示
器编程器的操
31液晶屏逻
辑板关键测试
23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的
常见故障及维
21液晶面板
（液晶屏）的
21什么是等
离子电视?
专题文章
电路图纸国产彩电外阜彩电
维修手册全集单元电路
介绍
系统内存(EEPROM)刷
屏数据
IIC 总线进入汇编看图
辨故障
错误检修代码贴片元器件
维修技巧及分析厨卫设
备
彩电特殊故障的检修解
童锁
冷冻空调设备小家电
屡烧元件原因及解决前
车之鉴
接触不良故障的查找维
修技术 节能灯照明彩灯电器控制
电动车摩托车汽车故障通病
电动机发电机办公设备 视听知识变压器继电器
LVDS 信号格式有VESA 格式和JEIDA 格式两种。一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。该选择电压一般有0V 、3.3V 、5v 和12V 几种。
5．正确的帧频选择电压
部分液晶屏（如奇美屏）设有帧频选择端口，以选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。如果该端口的选择电压错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。
【提示】在检修图像异常故障时，还应注意信号板中的程序是否正确，尤其是“屏参”数据是否与所用液晶屏对应，如不正确也会出现彩色异常或图像不正常等现象。
本网站试开通微、小企业商家广告业务；维修点推荐项
目。收费实惠有效果！欢迎在QQ 或邮箱联系！
为何要做网络广告广告联系
? 31
?
顶一下
单片机工控设备 热门评论
计人生无声变压器无伴音显示调节仪无图像微波炉播放器无音养生茶GPS 无图市场继电器滤波器洗衣机交换机数码摄像机说明遥控器无光栅555保护电路癌LinuR 充电器自关关机手机噪声女人逆变器示波器Windows 光纤机器人天线指示灯不亮互感器胃报警器嵌入式系统手表硬盘服务器男人存储器维修流程变换器路由器面试RC9236苹果肾生活RFIDLED 驱动康佳仪器CDMALED 松下CCD 集成电路闪烁发动机万用表肝电阻键盘电流互感器三极管电动机调速器稳压电源iPhone 创新CMOS 营养
推荐文章收藏推荐打印|整理：lishunRu22|阅读：7272次
液晶屏逻辑板电路组成
液晶显示器电路组成
查看相关资料逻辑板
等离子彩电逻辑板组 液晶彩电逻辑板的作 液晶彩电逻辑板故障
TCL 王牌液晶彩电逻辑
液晶电视逻辑板的信 液晶显示屏逻辑板(T-
液晶显示屏逻辑板关 液晶彩电逻辑板坏的 液晶屏逻辑板VGH 、 逻辑板电路的作用
长虹
PT37618NHD 等离
液晶屏逻辑板的作用
奇美V315B3-C01液晶
逻辑板的检修思路
检修逻辑板的意义
常讲液晶屏逻辑板IC
彩电逻辑板电路组成
IVOM 1561逻辑板电路
逻辑板(AS15、 液晶显示屏逻辑板电
TCL
王牌液晶彩电逻辑
液晶屏逻辑板VDA 电压
长虹PT32618等离子彩
逻辑板的控
制电压
彩电逻辑板
常见故障
42寸LG 屏
LC420WR7-
彩电逻辑板
工作条件
三星
ESP_C4LV0.4逻辑 逻辑板DC-DC 电路好坏
逻辑板
三星液晶彩
电逻辑板
液晶屏逻辑
板VAA-FB
长虹
逻辑
板(TCON 板)
电压
常用
液晶屏与逻
辑板
液晶
屏逻辑板电
源管
液晶
电视逻辑板
故障
整屏
(逻辑板
AS15、 液晶
屏逻辑板专
业术
三星
液晶彩电逻
辑板
32寸
奇美屏逻辑
板图
液晶
屏逻辑板VDD
电压
长虹
PT32900NHD
最新长虹LCD逻辑板培
三星屏LTA320WT-L05
LC-TM3 008A奇美逻辑
逻辑板的维修技巧
等离子彩电逻辑板的
奇美逻辑板V315B1-
三星等离子彩电逻辑
液晶屏逻辑板损坏后
彩电逻辑板故障判定
三星
LTA320WT-L0
6液
海信
液晶逻辑板
的维
奇美
V315B3-C01
液晶
液晶
电视逻辑板
检修
中华
逻辑板
奇美
逻辑板
V370H1-
LCD
逻辑板
(T-CON)维
采用
奇美逻辑板
奇美
逻辑板
V315B1-
奇美
V315B3-C01
液晶
液晶
屏逻辑板TFT
偏压
彩电
逻辑板故障
检测
PT32700D
等离子
液
晶屏逻辑
板电路组
中
华屏逻辑
板电源
TC
L王牌
LCD42R18L
(
三
星屏
LTA320WT-
L05/
中
华逻辑板
奇
美逻辑板
V370H1-
31
寸奇美LCD
显示屏逻
奇
美逻辑板
V315B3-
液
晶电视逻
辑板与信
奇
美
V315B3-C0
1液晶
奇
美
V315B3-L0
1屏逻
彩
电逻辑板
的结构
等离
液晶
彩电逻辑板
型号
奇美
V315B3-L01_
REV.
30寸
奇美LCD显示
逻辑
三星
屏
LTA320AP02
逻
中华
逻辑板
奇美
V31583-L04
逻辑
LG逻
辑板培训资
料
奇美
逻辑板
V315B1-
液晶
电视逻辑板
故障
奇美
V315B3-C01
液晶
液晶
屏背逻辑板
的代
彩电
逻辑板组成
本文评论查看全部评论(0)
表情：姓名：
发表
评论声明?尊
重网上
道德，
遵守中
华人民
共和国
的各项
有关法
律法规?承
担一切
因您的
行为而
直接或
间接导
致的民
事或刑
事法律
责任
?本
站管理
人员有
权保留
或删除
其管辖
留言中
的任意
内容
?本
站有权
在网站
内转载
或引用
您的评
论
?参
与本评
论即表
明您已
经阅读
并接受
上述条
款
逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。 在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电 路作元件级维修，检查的重点主要是TFT 偏压电路和伽 马校正电路，其关键测试点如下： 1．正确的供电电压 逻辑板的供电电压（常称上屏电压）有+3.3V 、+5 V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。只有该电压正常，逻辑板才可能正常工作。逻辑板的供电电压的测试点常选择在保险电阻一端。 2、正确的LVDS 信号 在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值 一般在1V 左右。 3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vc c)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。 许多逻辑板均标有上述四种电压的测试点。VDD 、V DA(或vcc)电压可能有多个值，一般通过测量TFT 偏压电路外围电感或稳压块的引脚电压来判断。 4、正确的液晶屏信号格式选择电压 Digg 排行 90液晶显示 器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示 器编程器的操 31液晶屏逻 辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的 常见故障及维 21液晶面板 （液晶屏）的 21什么是等 离子电视? 专题文章 电路图纸国产彩电外阜彩电 维修手册全集单元电路 介绍 系统内存(EEPROM)刷 屏数据 IIC 总线进入汇编看图 辨故障 错误检修代码贴片元器件 维修技巧及分析厨卫设 备 彩电特殊故障的检修解 童锁 冷冻空调设备小家电 屡烧元件原因及解决前 车之鉴 接触不良故障的查找维 修技术 节能灯照明彩灯电器控制 电动车摩托车汽车故障通病 电动机发电机办公设备 视听知识变压器继电器
40种锅炉设备常见故障、分析及处理方法 01 安全阀常见故障 安全阀是锅炉运行重要的保护设备，安全阀泄露会造成系统大量汽水流失，影响到工作人员的人身安全和机组的安全经济运行。 1.故障现象： ?安全阀排汽管出口有轻微的蒸汽排出。 ?安全阀附近有轻微且频率高的泄漏声。 2.原因分析： ?锅炉房内环境温度（环境温度+25℃）太高，造成弹簧受力下降，介质冲刷造成结合面损坏，使安全阀微泄漏。 ?检修中对检修工艺标准不熟练，检修质量标准不高。 3.处理方法：
?联系厂家根据安全阀的压力整定参数进行适当的压紧调整，直到无漏汽现场发生。 ?加强安全阀检修工艺的培训，提高员工的检修工艺水平。 ?安全阀检修时，认真检查阀头、阀座结合面损害情况，根据检查制定结合面检修措施。 ?阀门结合面修研过程中严格按照厂家检修工艺规程步骤的技术要求进行作业。 ?严格执行检修文件包规定，阀芯、阀座结合面经过研磨后粗糙度达到0.025，达不到质量要求不能组装。 ?提高运行人员操作水平，避免锅炉超压。 02 长吹灰器常见故障 吹灰器的是吹扫锅炉受热面集灰，保持受热面清洁的，以提高传热效果，保证锅炉热效率，防止受热面结焦的设备。 1.故障现象： （1）吹灰器启动失败及吹灰器不自退。 （2）吹灰器内漏。 （3）吹灰器内管密封处漏汽严重，提升阀提升杆处漏水。 （4）吹灰器入口蒸汽法兰漏汽。 2.原因分析：
（1）控制部分故障。 （2）电动机故障。 （3）枪管烧变形或卡涩。 （4）阀芯与阀座结合面损坏。 （5）吹灰器内管，提升阀密封填料损坏。 （6）吹灰器入口法兰石墨金属缠绕垫失效损坏。 3.处理方法： （1）联系电热人员检查控制系统及膨胀电源线是否拉卡在设备上。 （2）吹灰器外枪管炉内部分烧弯曲变形迅速就地手动或用手动摇把退出，如枪管脱离滑动轴承支架应重新调整并校正枪管，如枪管变形严重应更换新的。 （3）隔绝单项系统后检修提升阀，用专用工具对提升阀进行拆卸并对阀芯与阀座进行研磨检修，如阀芯或阀座损坏严重及进行更换。 （4）隔绝单项系统后对内管密封填料进行更换，注意填料压盖螺栓适度拧紧。（5）重新更换法兰密封垫片。 4.防范措施： （1）严格检修工艺。 （2）加强点检，及时发现问题及时处理。 03 短吹灰器常见故障 吹灰器的是吹扫锅炉受热面集灰，保持受热面清洁的，以提高传热效果，保证锅炉热效率，防止受热面结焦的设备。
逻辑板（TCON板）详细介绍及维修思路一、TCON板详细介绍 TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。目前国内主要的TCON板生产商有视显光电。 TCON板实物图 逻辑板
二、TCON板在显示器中的功能示意图 三、TCON板的电压 液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压， 1、VGH(VON):是指gate级的高电位,也就是打开gate级的电压。 2、VGL(VOFF):是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl; 3、VgoffL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CSONGATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom; 有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。 VDDG,VEEG为二阶驱动的GATE的开关电平。 5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压，作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。 逻辑板电压图 四、TCON板板输入输出接口：
常见的芯片故障现象 常见的芯片故障现象 1994-06-24 ■逻辑功能错 我们可以把各种芯片看成是一个具有一定功能的“黑盒子”，对这个黑盒子的内部结构和工作原理可以不作过多的了解，只要知道它的输入信号与输出信号之间对应的逻辑关系就行了。如果黑盒子对于正确的输入信号得不到正确的输出结果，那么就称这种故障为逻辑功能错或逻辑错。产生这种故障的原因可能是芯片内部的组件错、组件间的连线短路或开路、内部逻辑电路与芯片的输入输出引脚脱焊等。芯片的逻辑错是最常见的一种芯片故障，现象比较明显，也比较容易检查。■芯片的速度不好 芯片的执行速度是指一组正确的输入经过芯片之后得到一组正确并且是稳定的输出所需要的时间。如果某个芯片的门延时过长，产生的信号逻辑上虽然正确，但很长时间电平还不稳定或不满足时序要求，有所偏移，便会产生不稳定故障或随机故障。由于286和386兼容机的速度比PC/XT等微机严格得多，所以在速度较高的微机系统中，因为芯片的速度不好而产生时序故障的现象时有发生。在诊断和测试时不容易检查到芯片的速度特性，因此排除这种故障比较困难。■芯片击穿 芯片击穿是指芯片的某一对或某一组输入输出引脚之间呈现完全导通状态，有时表现为个别引脚和多个引脚与电源引脚或地线引脚直接导通。芯片击穿以后，不但自身的逻辑功能不正常，而且还常常将自己的输入或输出端固定为恒定电平，使得它的上一级芯片的输出出现逻辑错。这种现象多出现在具有三态输入输出的处理器芯片或总线驱动芯片上，这类故障的最大特点是短路，可用万用表进行检查。 ■芯片的驱动能力差 在电路的设计当中需要根据不同的接口要求先用不同的接口芯片，并且要求芯片的输出信号去驱动的芯片数小于允许的扇出值。芯片的扇出值满足不了额定指标，就会造成系统或某个局部电路在连接设备较少时工作正常，随着设备的增加，系统工作便不正常，甚至根本无法工作。这类故障多发生在I/O接口，很难使用软件或测试仪器检查，所以检查维修都比较困难。 ■其它随机性故障 其它随机性故障有抗干扰能力差、热稳定性不好和芯片之间的匹配性差等几种情况，主要是由于微机使用时间太长或在设计生产过程中存在严重缺陷。 在维修前对故障设备作一个正确的故障性质判断，对维修工作会起到非常重要的作用。如果遇到的是一个“死机”的系统板，能很快确定它属于“固定性”故障，便不用检查芯片之间有无干扰，不用检查电路设计时 布线是否有错。如果出现随机性死机则不宜使用固定逻辑错误时的检查方法。正确地分析故障性质会使你“事半功倍”，反之会使你花费很多无效劳动并增加许多不必
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.锅炉运行中的常见故障及 处理正式版
锅炉运行中的常见故障及处理正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 常压热水锅炉由于顶部开孔，因此，在运行当中或在停泵时，容易使高于锅炉的系统中的水从锅炉开孔当中溢出，称之为“跑水”。其跑水有三种情况：一是停泵后锅炉跑水，二是运行中锅炉跑水，三是突然停电后锅炉跑水。 1、停泵后锅炉跑水 锅炉运行时，系统处于满水状态，水泵送出的水量与系统回水量相等时，就不会跑水。突然停泵时，水泵停止送水，这时高出锅炉的系统内部的水将会克服回水系统的阻力，全部流入锅炉，并从锅炉膨
胀水箱中跑出。这种跑水称为停泵跑水。 由于循环泵出口装有止回阀，在其“止回”作用下，系统水不可能自供水管路流回锅炉，因此对停泵跑水的解决方法是检查止回阀，停泵时立即关闭回水阀门，使水来不及跑出。 2、运行中锅炉跑水 锅炉运行中，高位水箱水位逐渐上升，然后自溢流管中流出。同时锅炉水位逐渐下降，直至水位表看不见水位，这种跑水易造成锅炉缺水。造成这一现象的原因是由于出水阀的开启高度偏小或循环泵出现故障，则造成循环流量减小，整个系统的压力增加，高位水箱就向外冒水，而锅炉水位下降，水箱跑水严重。
逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。 在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下： 1．正确的供电电压 逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。只有该电压正常，逻辑板才可能正常工作。逻辑板的供电电压的测试点常选择在保险电阻一端。 2、正确的LVDS 信号 在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。 3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。 许多逻辑板均标有上述四种电压的测试点。VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。 4、正确的液晶屏信号格式选择电压 LVDS 信号格式有VESA 格式和JEIDA 格式两种。一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。该选择电压一般有0V 、3.3V 、5v 和12V 几种。 5．正确的帧频选择电压 部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示器编程器的操 31液晶屏逻辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章 电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍 系统 内存(EEPROM) 刷屏数据 IIC 总线进入汇编 看图辨故障 错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备 彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电 屡烧元件原因及解决 前车之鉴 接触不良故障的查

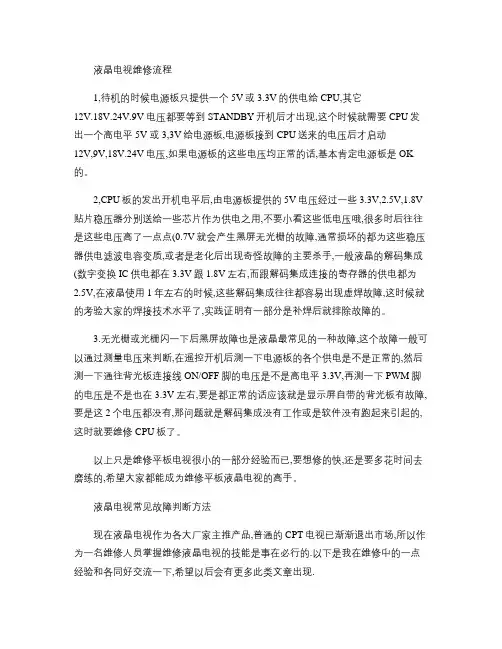

液晶显示器驱动板几种常见故障的检修 2011-06-16 10:34:56 来源：致远维修评论：0点击：63 自己总结的驱动板几种常见故障的检修，如下： 现象：电源板输出电压正常，但是按开关没反应： 从先易后难的顺序着手检查 1、目测板子有无元件异常，通电用手触摸板子各处，看有无温度异常，有时处理芯片坏了温度很高，一摸就发现了 2、然后我习惯先检查驱动板上的各个供电。 由于电源板输出通常只有12v和5v，所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。 （少量机型的电源板也会输出3.3v,2.5v等电压给驱动板） 稳压器的样子看图 一目了然 一般有5v,3.3v,2.5v,1.8v等，测量一下几个稳压芯片的输入和输出电压，此机如果是供电问题引起的故障那么很快就找到故障点了。 3、如果各稳压器电压都正常，那么继续查，还是先简单的来， 供电都正常，那么按键板上的各个按键应该已经有电压了，然后用万用表测量，当按开关件时，按键上的电压有没有被拉低0v，如果没有，那么开关键坏了,换个按键就能修复故障了。 4、如果有开关电压跳变，那么开关按键也排除了，继续检查，供电有了，那么再查芯片工作所需要的时钟。（不同的处理芯片所需要的晶振频率是不同的）
用万用表测晶振两端电压有无压差，当然这样只能大概判断下，有示波器看波形当然最好。 5、mcu芯片工作所需的时钟也有了，再检查芯片工作所需条件复位，因为芯片pdf不好找，而且即使找到了，不同厂商定义的引脚可能也不同，费时间。 一般复位都是由一个电容一个电阻二个二极管产生的，如图， 看下板子上元件的排列,大概的判断下，如下图
燃气锅炉燃烧器常见故障及解决方法 一 故障现象 故障原因 排除措施 (1) 气压不足锁定 (1) 调整气压至规定值 (2) 电磁阀 不严，接头处漏气， 检查锁定 (2) 清理或修理电磁阀管道接头 1、接通电源，按启动、 (3) 按复位检查元件是否损坏以及 (3) 热继电器开路 电机不转 电机电流 (4) 条件回路至少有一个不成 (4) 检查水位、压力、温度是否超 立（水位、压力、温度以及 程控 限 器是否通电起动） (1) 电火气量不足 (2) 电磁阀不工作（主阀、点火 (1) 检查线路并修复 2、启动后前吹扫正常， 阀） (2) 换新 但点不着火 (3) 电磁阀烧坏 (3) 调整气压至规定值 (4) 气压不稳定 (4) 减小配风，减小风门开度 (5) 风量太大 (1) 点火变压器 烧坏 (1) 换新 (2) 高压线损坏或脱落 (2) 重新安装或换新 3、点不着火，气压正常， (3) 间隙过大或过小，点火棒位 (3) 重新调整 电有不打火 置相对尺寸 (4) 重新安装或换新 (4) 电极破裂或与地短路 (5) 重新调整 (5) 间距不合适 (1) 气压不足，压降太大，供气 流量偏小 (1) 重新调整气压，清理滤网 4、点着后 5ˋS 后熄火 (2) 风量太小，燃烧不充分，烟 (2) 重新调整 色较浓 (30 重新调整 (3) 风量太大，出现白气 (1) 风量太小 (1) 调小风门 5、冒白烟 (2) 空气湿度太大 (2) 适当减小风量，提高进风温度 (3) 排烟温度较低 (3) 采取措施，提高排烟温度 (1) 环境温度较低 (2) 小火燃烧过程较多 (1) 减小配风量 6、烟囱滴水 (3) 燃气含氢量高， 过氧量大生 成水 (2) 降低烟囱高度 (3) 提高炉温 (4) 烟囱较长 (5) 排烟温度较低 ★风门在控制状态下停 风门位置开关信号没有反馈到 检查风门接线是否松动或开关是否 机 程序信号 失灵 运行故障处理一览表 表： 2 燃气锅炉 燃烧器 故障现象 故障原因 排除措施
文件编号：TP-AR-L7414 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 锅炉运行中的常见故障及处理正式样本
锅炉运行中的常见故障及处理正式 样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 常压热水锅炉由于顶部开孔，因此，在运行当中 或在停泵时，容易使高于锅炉的系统中的水从锅炉开 孔当中溢出，称之为“跑水”。其跑水有三种情况： 一是停泵后锅炉跑水，二是运行中锅炉跑水，三是突 然停电后锅炉跑水。 1、停泵后锅炉跑水 锅炉运行时，系统处于满水状态，水泵送出的水 量与系统回水量相等时，就不会跑水。突然停泵时， 水泵停止送水，这时高出锅炉的系统内部的水将会克 服回水系统的阻力，全部流入锅炉，并从锅炉膨胀水
箱中跑出。这种跑水称为停泵跑水。 由于循环泵出口装有止回阀，在其“止回”作用下，系统水不可能自供水管路流回锅炉，因此对停泵跑水的解决方法是检查止回阀，停泵时立即关闭回水阀门，使水来不及跑出。 2、运行中锅炉跑水 锅炉运行中，高位水箱水位逐渐上升，然后自溢流管中流出。同时锅炉水位逐渐下降，直至水位表看不见水位，这种跑水易造成锅炉缺水。造成这一现象的原因是由于出水阀的开启高度偏小或循环泵出现故障，则造成循环流量减小，整个系统的压力增加，高位水箱就向外冒水，而锅炉水位下降，水箱跑水严重。 运行中锅炉跑水的解决方法是立即停炉检查各出水阀的开启程度，并检查循环泵是否有气阻现象，另

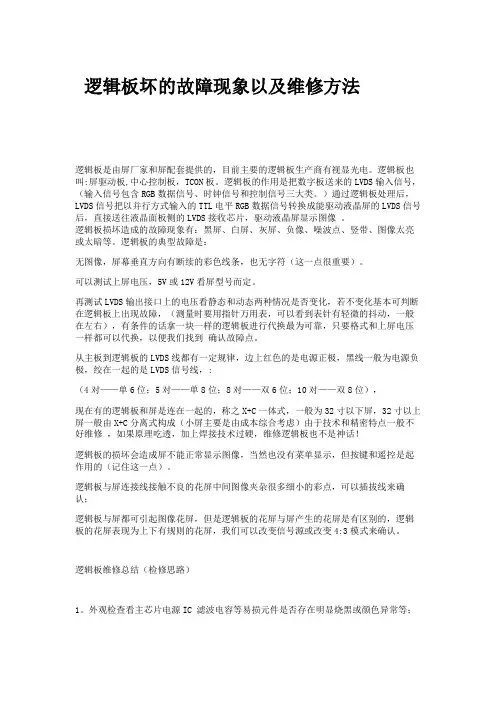

逻辑板坏的故障现象以及维修方法 逻辑板是由屏厂家和屏配套提供的，目前主要的逻辑板生产商有视显光电。逻辑板也叫:屏驱动板,中心控制板，TCON板。逻辑板的作用是把数字板送来的LVDS输入信号，（输入信号包含RGB数据信号、时钟信号和控制信号三大类。）通过逻辑板处理后，LVDS信号把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS接收芯片，驱动液晶屏显示图像。 逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。逻辑板的典型故障是： 无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。 可以测试上屏电压，5V或12V看屏型号而定。 再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。 从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，: （4对——单6位；5对——单8位；8对——双6位；10对——双8位）， 现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！ 逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。 逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；
主板常见故障大集合 现象：经常无故重启。上网掉线。有时开机还没进入桌面就重启。且经常提示“你的系统已经从致命错误中恢复过来”。P4M266主板，128内存。 处理：打开，见主板三项供电电容中的两个6V/3300P漏夜，换之正常。 现象：自检第一屏后死机。P4MFMU主板256M内存。 检查：发现主板上的21只电容起包。由于是大面积电容，决定换主板，用P4M266（金鹰），做XP，复制完文件后，重启黑屏，安装无法进行。在别的机器上做好，安上还是不起。想必是主板问题。更换全部起包电容，修复原主板，安装正常。 一845GL主板用最小系统法测试一切正常，装入机箱，点不亮，拔出复位插针，机器ok。 故障:安装xp老提示错误,安装不上,开始怀疑是硬盘问题,换了一块也是安装不上,无意中发现机子插了两条内存,于是就把下一条,结果一切顺利, 总结:内存不兼容,质量差都会引起系统安装不上。 故障:音箱没声音,换了个音箱还是没音,在别的机子上有音,声卡驱动也正常,就是没音 解决方法:一开始怀疑声卡芯片坏了,后来经高手修理,发现音频跳线错误,将跳线跳回原处问题解决。 1. 故障现象：一联想QDI主板，Inter845芯片组，故障为数码卡显FF。 检修过程：加测试卡测试，发现主供电没有。接着查电压调整管和电源IC周围电路，发现电源IC的Vdd（12V）为0V。沿着Vdd往外找发现电路中1RO保险电阻断路，更换后故障排除。 2. 故障现象：一杂牌845黄色方型板不工作 检修过程：加电测试发现主供电异常，检查发现电源IC（HIP6301CB）有裂痕，更换后故障排除。 3．故障现象：技嘉6BXC主板不亮，而且有时不能软开机，并被人维修过 检修过程：首先检查电源开关管没有击穿，将机箱电源的绿线（PS-ON）端与地短接以强制开机，电源仍是加不上电，测5V端及电源开关（PWR-SW）端电压正常，从而怀疑电源的某一路负载短路，造成电源保护，在与其它主板对比后，发现+12V组的阻值异常偏低，估计问题就产生于此，一翻检查后发现电源IC（HIP6004）的18脚（VCC），17脚（LGATE）对地在线电阻很小，更换HIP6004后故障排除。 4. 故障现象：－块P4 Titan533型号主板，主板能正常点亮，且工作正常，故障为自动关机。 检修过程：自动关机一般是由于监控电路保护或电压不稳保护所致，经仔细测量发现监控电路正常，当查到CPU主供电部分的Q63、Q65开关管时，发现其中Q63的控制级接触不良，将其接上后故障排除。 5．故障现象：一块AOPEN AX6BC PRO（建基）主板不亮 检修过程：当短接PWR-SW开关时，只看到测试卡指示灯闪一下，然后无法开机。估计可能是主板有局部短路，造成电源保护。进一步询问用户，用户反映带电安装风扇时曾无意中碰了某处，有火花出现，在对这块主板的电源部份检查中发现给CPU供电的场效应管FDB7030L，肖特基二极管1N5817击穿损坏，更换后故障排除。 6．故障现象：一杂牌810主板，故障为工作不稳定（时亮时不亮）。 检修过程：经查发现外核电压偏低（2.2V），正常为2.5V。沿着2.5V线路查找发现与之相连的一个三极管损坏，更换后故障排除。 7．故障现象：一块SF694XVA主板不亮 检修过程：测CPU的各组供电，发现VCC-Core仅0.5V，明显异常。查电源开关管Q13、Q14正常，然后检查Q13、Q14的G极控制电压也正常，说明电源控制IC（HIP6021）正常。在进一步检查时，发现主供电滤波电容CE35（16V、1000UF）局部爆裂，更换后故障排除。 8．故障现象：K7TPRO主板开机测试“FF”
现场管理制度锅炉故障及常见事故应急处理措 施.DOC 1、1控制给水流量； 1、2减少给水中的含氧量并保证一定的省煤器管内水速； 1、3高给水温度，使壁面温度高于烟气酸露点；(2)预防水冷壁管（炉管）爆破主要措施有： 2、1检修时及时修复管子的缺陷； 2、2加强水质监督，保证锅炉水质合格； 2、3做好排污工作； 2、4锅炉运行中，严格执行安全操作规程，严密监视锅筒水位的变化，经常检查、及时发现并立即消除设备出现的故障。(3)预防过热器管爆破主要措施有： 3、1保证合格的炉水品质，提高汽水分离器的效率； 3、2及时调节锅筒水位，防止和减少蒸汽的带水量； 3、3保证正常的燃烧工况，尽可能减少热偏差； 3、4 锅炉升火、运行、停炉时严格执行规程，操作准确无误。九燃气锅炉的回火、脱火（1）首先应检查燃气压力是否正常。若压力过低，应对整个燃气管道进行检查。若锅炉房总供气管道压力降低，先检查调压站的进气压力，进气压力降低时应联系供气站提高供气压力；若进气压力正常，则应检查调压阀是否
有故障并及时排除，同时可切换投入备用调压阀并开启旁通阀；（2）若采取（1）中措施仍无效，则应检查整个燃气管道中是否有泄漏，应关闭的阀门（如排空阀）是否未关等情况，并设法消除和纠正。若仅炉前燃气管道压力降低，则应检查该段管道上的各阀门是否正常，开度是否合适，是否出现泄漏现象。（3）当燃气压力无法恢复到正常值时，应减少投运的燃烧器数目，降负荷运行，直至停止锅炉运行。（4）若燃气压力过高，应分段检查整个燃气管道上的各调节阀门是否正常，其次检查各燃烧器的风门开度是否合适，检查风道上的总风压和各燃烧器前风压是否偏高等，并作出相应的调整。（1）控制燃气的压力保持在规定的数值内；（2）为了防止回火可能产生的事故，在燃气管道上应装有回火器。燃油燃气锅炉火灾事故切断锅炉的油气供应，并按照消防安全的要求处理。（1）确保油（气）罐和油（气）管道的安装质量；（2）定期检查油（气）罐和油（气）管道，发现泄漏应立即采取补救措施；（3）锅炉房和油（气）罐区域内严禁吸烟和明火作业。
锅炉常见故障现象及处理方法 锅炉承压部件的损坏 1、锅炉受热面损坏的现象 ①汽包水位下降较快； ②纯水消耗量明显增大 ③蒸汽压力和给水压力下降； ④给水量不正常大于蒸汽流量； ⑤排烟温度升高； ⑥轻微泄漏时，有蒸汽喷出的响声，爆破时有显著的响声； 2、锅炉受热面损坏的原因 ①锅炉质量不良，水处理方式不正确，化学监督不严，未按规定排污，致使管内结垢腐蚀； ②制造、检修或安装时管子或管口被杂物堵塞，致使水循环不良引起管壁过热，产生鼓包或裂纹； ③管子安装不当，制造有缺陷，材质不合格，焊接质量不良； ④锅炉负荷过低，热负荷偏斜或排污量过大，造成水循环破坏； ⑤升温升压时受热面联箱或受热面受热为均，出现过高热应力，造成焊口出现裂纹； ⑥锅炉高速含尘废气与受热面冲刷磨损严重，致使受热面管壁变薄。 3、受热面损坏的处理方法 ①立即停炉，关390/开391挡板，关闭301V或401V主汽门； ②提高给水压力，增加锅炉给水； ③如损坏严重时致使锅炉汽压迅速降低，给水消耗太多，经增加给水仍不能保持汽包水位时应停止给水； ④处理故障时须密切注意运行锅炉的给水情况； ⑤锅炉入口风温降至100℃以下时锅炉放水进行处理； ⑥锅炉故障处理完毕后，必须经水压试验合格后方可投入运行。 二、汽水共腾 1、汽水共腾的现象 ①蒸汽和炉水的含盐量增大； ②过热蒸汽温度下降； ③汽包水位发生剧烈波动，汽包水位计模糊不清； ④严重时，蒸汽管道内发生水冲击； ⑤汽轮机热效率下降； 2、汽水共腾的原因 ①炉水水质电导率不合格； ②锅炉入口风温和风量波动较大，造成负荷波动剧烈； ③锅炉汽包内的汽水分离装置有缺陷或水位过高； 3、汽水共腾的处理方法 ①适当降低锅炉蒸发量，并保持锅炉稳定运行； ②全开锅炉连续排污阀必要时开启事故放水阀或其它排污阀，同时增加给水量； ③停止向锅炉汽包内加药； ④尽量维持低汽包水位； ⑤开启过热器和蒸汽管道上所有疏水阀；
电子显示屏维修方法常见故障及维修方法 走在大街小巷上，随处可见led显示屏的身影，全彩的、单双色的比比皆是。led显示屏不但提升了城市的形象还丰富了人们的文化生活，在这方面可以体现出led产业的发展速度是如此之快，在我们享受led显示屏带来的视觉盛宴及经济效益的同时，我们还应多了解下led显示屏的注意事项，这样才能使led显示屏安全、正常的运行。LED电子显示屏的维修方法 判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。 1.电阻检测法将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。 2.电压检测法将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。 3.短路检测法将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。 4.压降检测法将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法
有一定的局限性，比如被检测器件是高阻的，就检测不到了。 四、单元板常见问题的处理步骤单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。(智能测试卡) 3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电源与使能(EN)信号。 B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。 3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。 C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。 D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。2、检测4953输出端是否与其它输出端短路。 E.全亮时有单点或多点(无规律的)不亮1、找到该模块对应的控制脚测量是否与本行短路。2、更换模块或单灯。 F.全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC(74HC595/TB62726)输出端连接。
锅炉常见故障现象及处理方法 一、锅炉承压部件地损坏 1、锅炉受热面损坏地现象 ①汽包水位下降较快； ②纯水消耗量明显增大 ③蒸汽压力和给水压力下降； ④给水量不正常大于蒸汽流量； ⑤排烟温度升高； ⑥轻微泄漏时,有蒸汽喷出地响声,爆破时有显著地响声； 2、锅炉受热面损坏地原因 ①锅炉质量不良,水处理方式不正确,化学监督不严,未按规定排污,致使管内结垢腐蚀； ②制造、检修或安装时管子或管口被杂物堵塞,致使水循环不良引起管壁过热,产生鼓包或裂纹； ③管子安装不当,制造有缺陷,材质不合格,焊接质量不良； ④锅炉负荷过低,热负荷偏斜或排污量过大,造成水循环破坏； ⑤升温升压时受热面联箱或受热面受热为均,出现过高热应力,造成焊口出现裂纹； ⑥锅炉高速含尘废气与受热面冲刷磨损严重,致使受热面管壁变薄. 3、受热面损坏地处理方法 ①立即停炉,关390/开391挡板,关闭301V或401V主汽门；
②提高给水压力,增加锅炉给水； ③如损坏严重时致使锅炉汽压迅速降低,给水消耗太多,经增加给水仍不能保持汽包水位时应停止给水； ④处理故障时须密切注意运行锅炉地给水情况； ⑤锅炉入口风温降至100℃以下时锅炉放水进行处理； ⑥锅炉故障处理完毕后,必须经水压试验合格后方可投入运行. 二、汽水共腾 1、汽水共腾地现象 ①蒸汽和炉水地含盐量增大； ②过热蒸汽温度下降； ③汽包水位发生剧烈波动,汽包水位计模糊不清； ④严重时,蒸汽管道内发生水冲击； ⑤汽轮机热效率下降； 2、汽水共腾地原因 ①炉水水质电导率不合格； ②锅炉入口风温和风量波动较大,造成负荷波动剧烈； ③锅炉汽包内地汽水分离装置有缺陷或水位过高； 3、汽水共腾地处理方法 ①适当降低锅炉蒸发量,并保持锅炉稳定运行； ②全开锅炉连续排污阀必要时开启事故放水阀或其它排污阀,同时增加给水量； ③停止向锅炉汽包内加药；

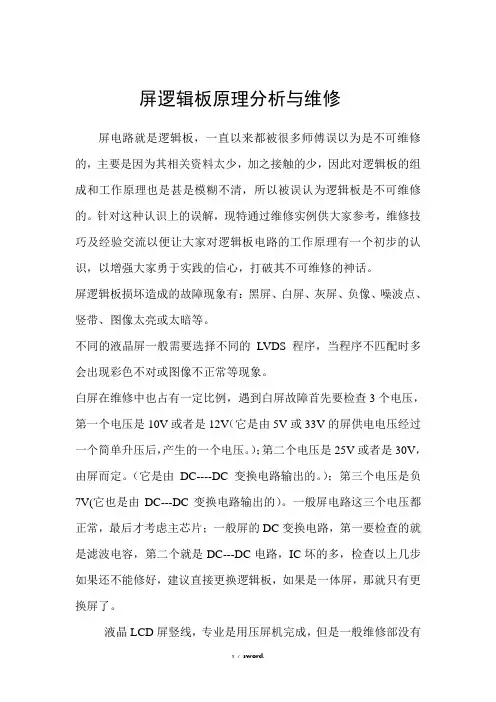

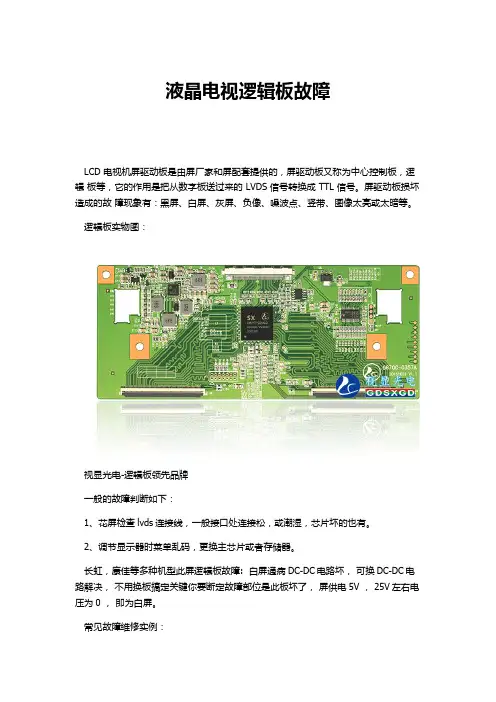

液晶屏逻辑板原理分析与维修屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。针对这种认识上的误解，现特通过维修实例供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。 白屏在维修中也占有一定比例，遇到白屏故障首先要检查3个电压，第一个电压是10V 或者是12V（它是由5V或33V的屏供电电压经过一个简单升压后，产生的一个电压。）；第二个电压是25V或者是30V，由屏而定。（它是由DC----DC变换电路输出的。）；第三个电压是负7V(它也是由DC---DC变换电路输出的）。一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了。 液晶LCD屏竖线，专业是用压屏机完成，但是一般维修部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动，用手按着就好。因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线，然后加热铝散热片。用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，这种方法是死马当活马治，不成功就真的成死马了。 一般的故障判断如下： 1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。 2、调节显示器时菜单乱码，更换主芯片或者存储器。 长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏，可换DC-DC电路解决，不用换板搞定关键你要断定故障部位是此板坏了，屏供电5V ，25V左右电压为0 ，即为白屏。 维修案例： 故障现象:有声无图，黑屏 机型：TLM4236P 机芯：液晶LCD-MST6 分析检修：开机检查背光灯亮，检测屏供电12V正常，遥控开关机正常，这说明主板控制部分工作正常，因此把重点放在对逻辑板的检查上，逻辑板主要是由格式变换器电路和DC/DC变换器电路组成，因为是屏不能点亮，所以把DC/DC变换器电路做为重点检查，为检修方便，先简要分析一下该电路的控制过程 VCC-PANEL进入UP1第20、21、22脚，经过芯片内部转换从第18脚(SWB)输出25V电压通过UP5稳压得到18V给格式变换芯片提供供电，UP1的第11脚(DRN)通过DP7、C227、UP1第11脚内部组成的升压电路输出约-56V左右的VGL电压为行列驱动提供负压供电，UP1芯片内部检测到25V正常工作后，由LP7、LP2、DP2、DP6、UP1第4脚(SW) 5脚(SW)内部电路组成的升压电路开始工作，输出约16V的电压，UP1第27脚(GD)为QP1、QP2提供一个开启信号，16V电压经过QP1，QP2得到VDA电压为行列驱动电路提供供电，当以上电路都正常工作后，V AAP经过由DP5、CP18、UP1第10脚(DRP)内部组成的升压电路开始正常工作，通过RP21限流得到VGHP电压，VGHP通过QP8输出22V左右的VGH 电压为行列驱动提供供电。 从以上分析可以看出，该电路正常启动工作时存在严格的时序关系因此依此时序关系
