电路图常用符号： AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流
SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS

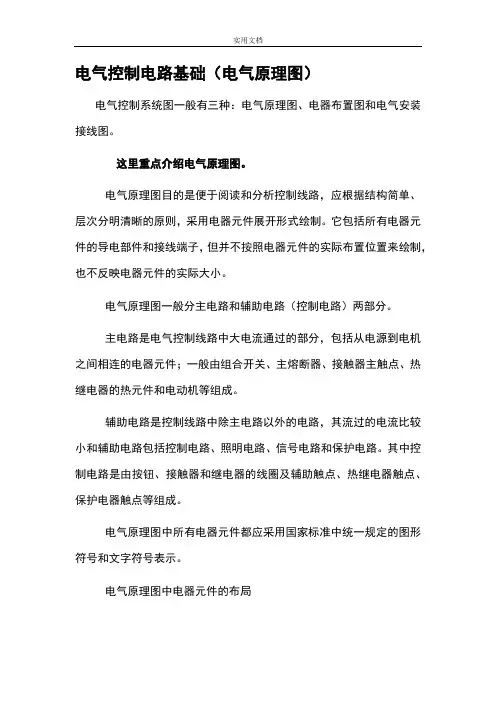

电气控制电路基础（电气原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
1.单按钮控制电动机起停线路 常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以U不会吸合，而2J线圈通电吸合。2J吸合后，其常闭触点断开，切断C 线圈电源，C断电释放，电动机停转。 2.接触器控制电机线路 具有自锁功能的电机控制线路，如图所示，当起动电动机时合上电源开关HK，按下起动按钮酗，接触器C线圈获电，C主触点闭合使电动机M运转；松开QA，由于接触器C常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按TA接触器C 线圈断电．C主触点断开，电动机M停转，同时自保持辅助触点分断。具有自锁的正转控制线路的重要特点是它具有欠压与失压(零压)保护作用。 有很多生产机械因负载过大、操作频繁等原因，使电动机定子绕组中长时间流过较大的电流，有时熔断器在这种情况下尚未及时熔断，以致引起定子绕组过热，影响电动机的使用寿命．严重的甚至烧坏电动机。因此，对电动机还必须实行过载保护。本线路具有热继电保护功能，当电动机过载时．主回路热继电器RJ所通过的电流超过额定电流值，使RJ内部
电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F
快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT
老电工教你快速看懂电气控制原理图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。 电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件。而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。 电气控制原理图 分析主电路：无论线路设计还是线路分析都是先从主电路入手。主电路的作用是保证机床拖动要求的实现。从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。 分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。 分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。这部分电路具有相对独立性，起辅助作用但又不影响主要功能。辅助电路中很多部分是受控制电路中的元件来控制的。 分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分
之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 第二步：要弄清楚用电设备是用什么电器元件控制的。控制电气设备的方法很多，有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。 第三步：了解主电路中所用的控制电器及保护电器。前者是指除常规接触器以外的其他控制元件，如电源开关（转换开关及空气、万能转换开关。后者是指短路保护器件及过载保护器件，如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。一般来说，对主电路作如上内容的分析以后，即可分析辅助电路。 第四步：看电源。要了解电源电压等级，是380V还是220V，是从母线汇流排供电还是配电屏供电，还是从发电机组接出来的。 2看辅助电路的步骤 辅助电路包含控制电路、信号电路和照明电路。分析控制电路。根据主电路中各电动机和执行电器的控制要求，逐一找出控制电路中的其他控制环节，将控制线路化整为零，按功能不同划分成若干个局部控制线路来进行分析。如果控制线路较复杂，则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。 电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相
只要一分钟，教你看懂电气控制电路图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的 、“顺 除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1、看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 2 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电
路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。 第二步：了解控制电路中所采用的各种继电器、接触器的用途。如采用了一些特殊 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。 综上所述，电气控制电路图的查线看图法的要点为： （1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各

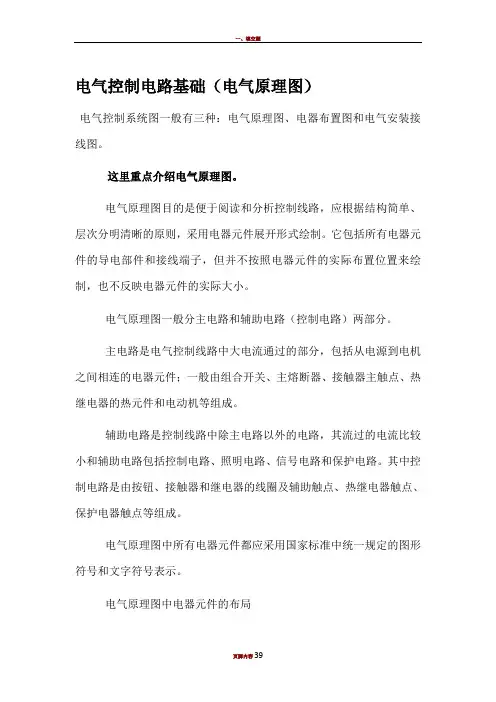

电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 A主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 B辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ 文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。 符号位置的索引 q 符号位置的索引用图号、负次和图区编号的组合索引法，索引代号的组成如下： q 图号是指当某设备的电气原理图按功能多册装订时，每册的编号，一般用数字表示。
电气控制回路八种常用元件原理介绍 断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。 1、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。常用断路器外形图（如下图） 1P微型断路器 3P微型断路器
塑壳断路器断路器文字符号为：QF 断路器图形符号为： 单极断路器图形符号三极断路器图形符号
2、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。常用接触器外形图片 接触器文字符号为：KM 接触器图形符号表示为：
接触器线圈图形符号: 接触器主触头图形符 号 : 接触器辅助常开触头图形符号接触器辅助常闭触头图形符号 3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作 的继电器。 热继电器文字符号：FR 热继电器图形符号： ---------------------------------
开关 多级开关一般符号单线表示 多级开关一般符号多线表示 接触器 位置触点断开 接触器 位置触点闭合 负荷开关 离开关 具有自动释放功能的负荷开关 熔断器式断路器断路器 隔离开关 熔断器一般符号跌落式熔断器 熔断器式开关 熔断器式隔离开关熔断器式负荷开关
当操作器件被吸合时延时闭合的动合触点 当操作器件被释放时延时闭合的动合触点 当操作器件被释放时延时闭合的动断触点 当操作器件被吸合时延时闭合的动断触点 当操作器件被吸合时延时闭合和释放时延时断开的动合触点 按钮开关 旋钮开关、旋转开关 位置开关 点 限制开关 点 位置开关 点 限制开关 点
热敏开关 点 注 代替 热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 具有热元件的气体放电管荧光灯起动器 动合 注 作开关一般符号动断 先断后合的转换触点 当操作器件被吸合或释放时 合的过渡动合触点 座 的一个极 插头 头的一个极 插头和插座 的和内孔的
接通的连接片 换接片 双绕组变压器 三绕组变压器 自耦变压器 电抗器 扼流图 电流互感器 脉冲变压器 具有两个铁芯和两个二次绕组的电流互感器 在一个铁芯上具有两个二次绕组的电流互感器 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形 连接 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接
三相变压器 星形 具有有载分接开关的三相变压器 形 三相变压器 星形 操作器件一般符号 具有两个绕组的操作器件组合表示法 热继电器的驱动器件 气体继电器 自动重闭合器件电阻器一般符号 可变电阻器 可调电阻器 滑动触点电位器

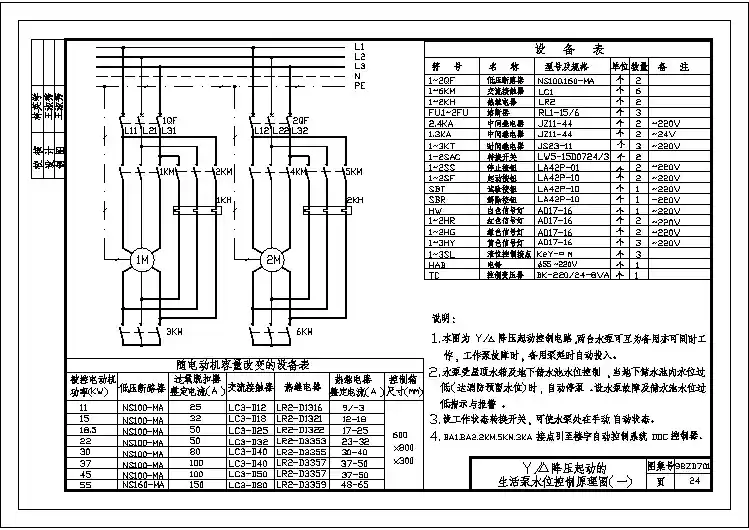

Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。 2.典型线路介绍 定子绕组接成Y—△降压起动的自动控制线路如图所示。 图Y—△降压起动控制线路 工作原理： 按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。同时，时间继电器KT及接触器KM2线圈得电。 接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。KM2的常闭辅助触点断开，保证了接触器KM3不得电。 时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。 接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。 停车 按SB1 辅助电路断电各接触器释放` 电动机断电停车
线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。 三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。所以该线路适用于轻载或空载起动的场合。另外应注意，Y—△联接时要注意其旋转方向的一致性。
电气元件图形符号介绍_常用电气元件图形符号大全 电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。 图形符号的种类和组成： 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 常用电气元件图形符号： １、基本文字符号
２、辅助文字符号 图形符号大全：
开关 多级开关一般符号单线表示 多级开关一般符号多线表示 接触器 KM 接触器 负荷开关 具有自动释放功能的负荷开关 熔断器式断路器 断路器 QF 隔离开关 QS 熔断器一般符号 FU 跌落式熔断器 FF
熔断器式开关 熔断器式隔离开关 熔断器式负荷开关 当操作器件被吸合时延时闭合的动合触点 当操作器件被释放时延时闭合的动合触点 当操作器件被释放时延时闭合的动断触点电气图用图形符号 当操作器件被吸合时延时闭合的动断触点 当操作器件被吸合时延时闭合和释放时延时断开的动合触点 按钮开关 SB
电气图纸中的常见符号 一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁
WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，
电气原理图常用符号
————————————————————————————————作者：————————————————————————————————日期：
常用电气符号导线穿管、安装及敷设方式表示 符号名称符 号 名称符 号 名称符 号 名称 SC焊接钢 管M T 穿电线 管敷设 PC- PVC 穿硬 塑料 管敷 设 FP C 阻燃塑 料硬管 CT桥架M R 金属线 槽敷设 M钢索 敷设 CP金属软 管敷设 PR塑料线 槽RC镀锌钢 管 CLE沿柱 或跨 柱 CS链吊 D B 直埋TC电缆沟BC暗敷 在梁 内 CL C 暗敷在 柱内 W C 暗敷在 墙内 CE沿天棚 顶敷设 CC暗敷 在天 棚顶 内 SC E 吊顶内 敷设 F地板及SR沿钢线槽、钢 索 BE沿屋W沿墙明
地坪下架、 梁 E敷 DS管吊W墙壁安 装 C吸顶R嵌入 S支架CL柱上KPC穿聚氯乙烯塑料 波纹电线管敷设 AC沿或跨 柱敷设A B 沿或跨 梁（屋 架）敷 设 FC地 板、 地面 下敷 设 线材符号及含义 符号名称符 号 名称符 号 名称符 号 名称 R连接用软电缆（电线）B平型 （扁 形） V绝缘聚氯乙烯。V－聚氯乙烯绝S双绞型
缘V－聚氯乙烯护套 F耐高温P编织屏蔽P2－铜带 屏蔽P22－钢带铠 装 Y预制型、一般省略， 或聚烯烃护套 FD产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示， 其实质相同 YJ交联聚乙 烯绝缘ZR阻燃 型 N H 耐火型 W DZ 无卤低烟 阻燃型 WD N 无卤低烟 耐火型 RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软 电缆（电线） RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯 乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
常用电气控制电路 1.控制柜内电路的一般排列与标注规律为便于检查三相动力线布置的对错,三相电源L1、L2、L3 在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红,在制作电气控制柜时要尽量按规范布线。二次控制电路的线号,一般的标注规律就是:用电装置(如交流接触器)的右端接双数排序,左端按单数排序。 二次控制电路的线号编排如图1所示。动力线与弱点信号线要尽量远离,如传感器、PLC、DCS集散控制系统、PID控制器等信号线,如果不能做到远离,要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内,所有弱电信号的接地端都在同一点接地,且与强电的接地分离。 常用电气控制电路图1 二次控制电路的线号编排 2.电动机起停控制电路该电路可以实现对电动机的起停控制,并对电动机的过载与短路故障进行保 护,电动机起停控制电路如图2所示。
图2 电动机起停控制电路 在图2中,L1、L2、L3就是三相电源,信号灯HL1用于指示L2与L3两相电源的有无,电压表V指示L1与L3相之间的线电压,熔断器FU1用于保护控制电路(二次电路)避免电路短路时发生火灾或损失扩大。合上断路器QF1,二次电路得电,按下起动按钮(绿色)SB2,交流接触器KM1的线圈通电,交流接触器的主触点KM1的辅助触头KM1-1闭合,电动机M1通电运转。由于KM1-1触头已闭合,即使起动按钮SB2抬起,KM1的线圈也将一直有电。KM1-1的作用就是自锁功能,即使SB2抬起也不会导致电动机的停止,电动机起动运行。按下停止按钮SB1,KM1的线圈断电,KM1-1与KM1触头放开,电动机停止,由于KM1-1已经断开,即使停止按钮SB1抬起,KM1的线圈也仍将处于断电状态,电动机M1正常停止。当电动机内部或主电路发生短路故障时,由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸,使电动机主电路与二次电路断电,电动机保护停止。当电动机发生过载时,电动机电流超出正常额定电流一定的百分比,热继电器FR1发热,一定时间后,FR1的常闭触头FR1-1断开,KM1线圈断电,KM1-1与KM1主触头断开,电动机保护停止。KM1线圈得电时,HL2指示灯亮说明电动机正在运行,KM1的线圈断电后HL2灯灭,说明电动机停止运行。当FR1发生过载动作,常开触头FR1-2闭合,HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率3、7kW,额定电流为7、9A,工作电压为AC380V,则3、7kW电动机起停控制电路元件清单见表1。 表1 3、7kW电动机起停控制电路元件清单
常用电气控制电路 Prepared on 22 November 2020
常用电气控制电路 1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错，三相电源 L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。 二次控制电路的线号编排如图1所示。动力线与弱点信号线要尽量远离，如传感器、PLC、DCS集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。 常用电气控制电路图1 二次控制电路的线号编排 2.电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短 路故障进行保护，电动机起停控制电路如图2所示。 图2 电动机起停控制电路 在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。合上断路器QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1的线圈断电，KM1-1和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM1的线圈断电后HL2灯灭，说明电动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率，额定电流为，工作电压为AC380V，则电动机起停控制电路元件清单见表1。 表1 电动机起停控制电路元件清单 3.电动机正、反转控制电路该电路能实现对电动机的正、反转控制，并有短路和过载 保护措施。电动机正、反转控制电路如图3所示。 常用电气控制电路图3 电动机正、反转控制电路 在图3中，接触器KM2线圈吸合后，因为将L1和L3两相电源线进行了对调，实现了电动机的反转运行。信号灯HL1指示电源线L3和零线N之间的相电压。按下正转起动按钮SB2，交流接触器KM1线圈得电吸合，主触头KM1和常开辅助触头KM1-1闭合，电动机M1正向运转。KM1的常闭辅助触头KM1-2断开，此时即使按下反转起动按钮SB3，由于KM1-2的隔离作用，交流接触器KM2的线圈也不会吸合，KM1-2起安全互锁作用。电动机正向起动后，反向控制交流接触器KM2触头不会吸合，避免了由于KM1和KM2的触头同时吸合而出现电源线L1和L3直接短路的现象。按下停止
1第二章电气识图 本章要点 ●电气图的分类 ●详细介绍电气原理图的绘制。 ●详细介绍电气原理图的识读。 本章难点 ●电气图的绘制特点。 ●电气原理图的识读。 电气控制系统是由电动机和若干电气元件按照一定要求连接组成,以便完成生产过程控制特定功能的系统。为了表达生产机械电气控制系统的组成及工作原理,同时也便于设备的安装、调试和维修,而将系统中各电气元件及连接关系用一定的图样反映出来,在图样上用规定的图形符号表示各电气元件,并用文字符号说明各电气元件,这样的图样叫做电气图。 第一节电气图的常用符号 电气图,也称电气控制系统图。图中必须根据国家标准,用统一的文字符号、图形符号及画法,以便于设计人员的绘图与现场技术人员、维修人员的识读。在电气图中,代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。如 GB4728—85 《电气图常用图形符号》 GB6988—86 《电气制图》 GB7159—87 《电气技术中的文字符号制订通则》
GB5094—85 《电气技术中的项目代号》 GB5226—85 《机床电气设备通用技术条件》 国家规定从1990年1月1日起,电气图中的文字符号和图形符号必须符合最新国家标准。表2—1给出了部分常用电气图形符号和文字符号。因为目前有些技术资料仍使用旧国标,所以表中给出了新、旧国标对照,以供参考。若需更详细的资料,请查阅最新国家标准。 表2—1 部分常用电气图形符号和文字符号的新旧对照表 一、图形符号 图形符号通常用于图样或其他文件,用以表示一个设备或概念的图形、标记或字符。图形符号含有符号要素、一般符号和限定符号。常用图形符号见表2—1。 1.符号要素
第二章电气识图 本章要点 ●电气图的分类 ●详细介绍电气原理图的绘制。 ●详细介绍电气原理图的识读。 本章难点 ●电气图的绘制特点。 ●电气原理图的识读。 电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。 第一节电气图的常用符号 电气图，也称电气控制系统图。图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。如 GB4728—85 《电气图常用图形符号》 GB6988—86 《电气制图》 GB7159—87 《电气技术中的文字符号制订通则》 GB5094—85 《电气技术中的项目代号》 GB5226—85 《机床电气设备通用技术条件》 国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。表2—1给出了部分常用电气图形符号和文字符号。因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。若需更详细的资料，请查阅最新国家标准。
表2—1 部分常用电气图形符号和文字符号的新旧对照表
一、图形符号 图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。图形符号含有符号要素、一般符号和限定符号。常用图形符号见表2—1。 1．符号要素 它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概 念的完整符号。如接触器常开主触电的符号就由接触器触点功能符号和常开触点
序号 元件名称 新符号 旧符号 继电器 K J 电流继电器 KA LJ 负序电流继电器 KAN FLJ 零序电流继电器 KAZ LLJ 电压继电器 KV YJ 正序电压继电器 KVP ZYJ 负序电压继电器 KVN FYJ 零序电压继电器 KVZ LYJ 时间继电器 KT SJ 功率继电器 KP GJ 差动继电器 KD CJ 信 号继电器 KS XJ 信号冲击继电器 KAI XMJ 继电器 KC ZJ 热继电器 KR RJ 阻抗继电器 KI ZKJ 温度继电器 KTP WJ 瓦斯继电器 KG WSJ 合闸继电器 KCR 或 KON 跳闸继电器 KTR TJ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 HJ
合闸 继电器 KCP HWJ 跳闸 继电器 KTP TWJ 电源监视继电器 KVS JJ 压力监视继电器 KVP YJJ 电压 继电器 KVM YZJ 事故信号 继电器 KCA SXJ 继电保护跳闸出口继电器 KOU BCJ 手动合闸继电器 KCRM SHJ 手动跳闸继电器 KTPM STJ 加速继电器 KAC 或 KCL JSJ 复 归继电器 KPE FJ 闭锁继电器 KLA 或 KCB BSJ 同期检查继电器 KSY TJJ 自动准同期装 置 ASA ZZQ 自动重合闸装置 ARE ZCJ 自动 励磁调节装置 AVR 或 AAVR ZTL 备用电源自 动投入装置 AATS 或 RSAD 按扭 SB AN 合 闸按扭 SBC HA 跳闸按扭 SBT TA 复归按扭 SBre 或 SBR FA 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 BZT
电力电气图符号及原理图的识别 电力电气图分一次回路图、二次回路图。 设备连接在一起所形成的电路叫一次回路，它们之间的连接称之为一次接线或主接线。、二次回路图是表示二次设备之间连接顺序的电气图。 控、测量、调节和保护等装置，以向用户提提供充足的、合格的电能，这就是二次设备。比如各种测量仪器、仪表、控制、信号器件及自动装置等。这些设备根据特定的要求连接在一 电压回路、操作回路、信号回路。 一次系统图：（系统原理图） 用比较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系的电路图。 二次原理图：（电路原理图） 二次原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。 展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。集
中式、展开式电路图互相补充、互相对照来识读更易理解。 二次接线图（也叫安装接线图或工厂化图纸） 二次接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。图中连接关系采用相对标号法来表示。 并清楚有关触点动作前后状态的变化关系。 2．对常用常见的典型电路，如过流、欠压、过负荷、控制、信号电路的工作原理和动作顺序有一定的了解。 3．熟悉国家统一规定的电力设备的图形符号、文字符号、数字符号、回路编号规定通则及相关的国标。了解常见常用的外围电气图形符号、文字符号、数字符号、回路编号及国际电工委员会(IEC)规定的通用符号和物理量符号。 4．了解绘制二次回路图的基本方法。电气图中一次回路用粗实线，二次回路用细实线画出。一次回路画在图纸左侧，二次回路画在图纸右侧。由上而下先画交流回路，再画直流回路。同一电器中不同部分(如线圈、触点)不画在一起时用同一文字符号标注。对接在不同回路中的相同电器，在相同文字符号后面标注数字来区别。 5．电路中开关、触点位置均在"平常状态"绘制。所谓"平常状态"是指开关、继电器线圈在没有电流通过及无任何外力作用时触点的状态。通常说的动合、动断触点都指开关电器在线圈无电、无外力作用时它们是断开或闭合的，一旦通电或有外力作用时触点状态随之改变。 1、符号
第一章汽车电气线路图读图基础 第一节汽车电路图常用符号 汽车电路图是利用图形符号和文字符号，表示汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。要看懂电路图，必须了解图形符号和文字符号的含义、标注原则和使用方法。 一、图形符号 图形符号是用于电气图或其他文件中的表示项目或概念的一种图形、标记或字符，是电气技术领域中最基本的工程语言。因此，为了看懂汽车电路图，我们要掌握和熟练地运用它。常用的图形符号见表1-1-1所列。 图形符号分为基本符号、一般符号和明细符号3种。 1、基本符号 基本符号不能单独使用，不表示独立的电器元件，只说明电路的某些特征。如：“—”表示直流，“~”表示交流，“+”表示电源的正极，“-”表示电源的负极，“N”表示中性线。 2、一般符号 一般符号用以表示一类产品和此类产品特征的一种简单符号。如：表示指示仪表的一般符号，表示传感器的一般符号。一般符号广义上代表各类元器件，另外，也可以表示没有附加信息或功能的具体元件，如：一般电阻、电容等。 3、明细符号 明细符号表示某一种具体的电器元件。它是由基本符号、一般符号、物理量符号、文字符号等组合派生出来的。如：是指示仪表的一般符号，当要表示电流、电压的种类和特点时，将“*”处换成“A”、“V”，就成为明细符号。表示电流表，表示电压表。 一、常用基本符号 序号名称图形符号序号名称图形符号 1直流6中性点N 2交流7磁场F 3交直流8搭铁 4正极9交流发电机输出接柱B 5负极10磁场二极管输出端D+ 二、导线端子和导线连接 11接点●18插头和插座
所有常用电气元件图形符号 原理、接线图图形符号 温度开关 液位开关 热继电器的热元件 电 钟 电流表 欠流继电器线圈 热继电器常闭触点 三极断路器 ××× QF KI 过流继电器线圈 KI 过压继电器线圈 欠压继电器线圈 KV 动断(常闭)触 动合(常开)KM KI KV KA 延时断开的动断常闭)触点 延时闭合的动合 (常开)触点 动合(常开)动断(常闭)断路器 × QF 熔 断 器 三级熔断器式隔离开关 QS 电流互感器 或 TA 电压互感器 继电器线圈 KA 接触器线圈 KM
电动机 M 接 地 接机壳 或 变换器 同轴电缆 电 感 器 电容器一般符号 或 电阻器的一般符号 或 放大器 或 桥式全波整流器 电 嗽 叭 电 铃 蜂鸣器 或 信号灯 可变电阻器 滑线式电阻器 滑动触点电位器 压敏电阻器 注:U 可用V 代替 热敏电阻器 注:Q 可用t °代替 加热元件 可变电容器 具有两个电极的压电晶体 发光二极管一般符号 电压表 V 电度表 kwh 极性电容器 或 半导体二极管一般符号 或 单向击穿二极管 双向击穿二极管 光敏电阻 光 电 池
安装图图形符号 气功或液压操作 屏蔽电缆 导线的 连 导线的不连接 端 子 插头和插座 三个独立绕组 三角形连接的三相绕组 星形连接的三相绕组 中性点引出的星形 连接的三相绕组 三相串励换向器电动机 三相绕线转子异步电动机 双绕组变压器 三绕组变压器 或 自耦变压器 电 抗 避 雷 针 热 电 器 或 天线一般符号 无线电的一般符号 动力或动力—照明配电箱 注：需要时符号可标示电流种类符号 照明配电箱(屏) 注：需要时允许涂红 信号板、信号箱（屏） 阀的一般符号 电 滋 阀 按钮一般符号 单相插座 暗装的单相插座 密闭(防水)暗装的单相插座 密闭(防水)的单相插座
