水泥砼拌合物表观密度试验
6.9.1 目的、适用范围
本方法规定了水泥混凝土拌合物表观密度测定的试验步骤。
本方法适用于测定水泥混凝土拌合物捣实后的密度，以备修正、核实水泥混凝土配合比计算中的材料用量。当已知所用原材料密度时，还可以算出拌合物近似含气量。
6.9.2 仪器设备
试样筒、捣棒、磅秤、振动台
其它：金属直尺、镘刀、玻璃板
6.9.3 试验步骤
6.9.3.1 试验前用湿布将试样筒内外擦拭干净，称出质量（m1），精确至50g 。
6.9.3.2 当坍落度不小于70mm 时，宜用人工捣固：
对应5L 试样筒，可将混凝土拌合物分两层装入，每层插捣次数为25次。 对于大于5L 的试样筒，每层混凝土高度不应大于100mm ，每层插捣次数按每10000mm2截面不小于12次计算。用捣棒从边缘到中心沿螺旋线均匀插捣。捣棒应垂直压下，不得冲击，捣底层时应至筒底，捣上两层时，须插入其下一层约20mm~30mm 。每捣毕一层，应在量筒外壁拍打5~10次，直至拌合物表面不出现气泡为止。
6.9.3.3 当坍落度不小于70mm 时，宜用振动台振实，应将试样筒在振动台上夹紧，一次将拌合物装满试样筒，立即开始振动，振动过程中如混凝土低于筒口，应随时添加混凝土，振动直至拌合物表面出现水泥浆为止。
6.9.3.4 用金属直尺齐筒口刮去多余的混凝土，用镘刀抹平表面，并用玻璃板检验，而后擦净试样筒外部并称其质量（m2），精确至50g 。
6.9.4 试验结果计算
6.9.4.1 按下式计算拌合物表观密度h ρ：
1000m1-m 2h ?=V ρ（T 0525-1）
式中：
——拌合物表观密度（kg/m3）；
h
m1——试样筒质量（kg）；
m2——捣实或振实后混凝土和试样筒总质量（kg）；
V——试样筒容积（L）。
试验结果计算精确到10kg/m3。
6.9.4.2 以两次试验结果的算术平均值，精确到10kg/m3，试样不得重复使用。
混凝土拌合物性能试验法标准学习记录 学习普通混凝土拌合物性能试验法标准的检测项目、检测法、判定依据、仪器设备、检测环境条件、检测程序等。 2、检测环境条件的变化 制备混凝土拌合物时，试验环境相对湿度不宜小于50%，试验室的温度应保持在20±5℃，所用材料、试验设备、容器及辅助设备的温度宜与试验室温度保持一致。 3、取样与试样的制备 3.1 同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需量的1.5倍，且宜不小于20L。 3.2 混凝土拌合物的取样应具有代表性，宜采用多次采样的法。一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，并搅拌均匀；第一次取样和最后一次取样的时间间隔不宜超过15min。 3.3 宜在取样后5min开始各项性能试验。 3.4 试验室制备混凝土拌合物的搅拌应符合下列规定： 3.4.1、混凝土拌合物应采用搅拌机搅拌。拌和前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机壁挂浆后将剩余料卸出。 3.4.2、应将称好的粗骨料、胶凝材料、细骨料和水（外加剂一般先溶于水）依次加入搅拌机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水同时加入搅拌机 3.4.3、混凝土拌合物宜搅拌2min以上，直至搅拌均匀； 3.4.4、混凝土拌合物一次拌和量不宜少于搅拌机公称容量的1/4；不应大于搅拌机容量，且不应少于20L； 3.5 试验室搅拌混凝土时，材料用量应以质量计。骨料的称量精度应为±0.5%；水泥、掺合料、水、 外加剂的称量精度均应为±0.2%。3.6 在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在20±3℃，所用材料的温度宜与试验室温度保持一致。 4 坍落度及经时损失试验试验应按下列步骤进行： 4.1.1)、坍落度筒壁和底板应润湿无明水；底板应放置在坚实水平面上，并把坍落度筒放在底板中心，然后用脚踩住二边的脚踏板，坍落度筒在装料时应保持在固定的位置； 2)、混凝土试样应分三层均匀地装入坍落度筒，捣实后每层高度应约为筒高的三分之一。每装一层，应用捣棒在筒由边缘到中心按螺旋形均匀插捣25次； 3)、插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面； 4)、顶层混凝土装料应高出筒口，插捣过程中，如果混凝土低于筒口，则应随时添加； 5)、顶层插捣完后，取下装料漏斗，应将混凝土拌合物沿筒口抹平；
普通混凝土拌合物性能试验方法标准—取样及试样的制备、稠度试验 １总则 １．０．１为进一步规范混凝土试验方法，提高混凝土试验精度和试验水平，并在检验或控制混凝土工程或预制混凝土构件的质量时，有一个统一的混凝土拌合物性能试验方法，制定 本标准。 １．０．２本标准适用于建筑工程中的普通混凝土拌合物性能试验，包括取样及试样制备、稠度试验、凝结时间试验、泌水与压力泌水试验、表观密度试验、含气量试验和配合比分析 试验。 １．０．３按本标准的试验方法所做的试验，试验报告应包括下列内容： １委托单位提供的内容： １）委托单位名称； ２）工程名称及施工部位； ３）要求检测的项目名称； ４）原材料的品种、规格和产地以及混凝土配合比； ５）要说明的其他内容。 ２检测单位提供的内容： １）试样编号； ２）试验日期及时间； ３）仪器设备的名称、型号及编号； ４）环境温度和湿度； ５）原材料的品种、规格、产地和混凝土配合比及其相应的试验编号； ６）搅拌方式； ７）混凝土强度等级； ８）检测结果；
２取样及试样的制备 ２．１取样 ２．１．１同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需量的１．５倍；且宜不小于２０Ｌ。 ２．１．２混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。一般在同一盘混凝土或同一车混凝土中的约１／４处、１／处和３／４处之间分别取样，从第一次取样到最后一次取样不宜超过１５ｍｉｎ，然后人工搅拌均匀。 ２．１．３从取样完毕到开始做各项性能试验不宜超过５ｍｉｎ。 ２．２试样的制备 ２．２．１在试验室制备混凝土拌合物时，拌合时试验室的温度应保持在２０±５℃，所用 材料的温度应与试验室温度保持一致。 注：需要模拟施工条件下所用的混凝土时，所用原材料的温度宜与工现场保持一致。 ２．２．２试验室拌合混凝土时，材料用量应以质量计。称量精度骨料为±１％；水、水泥、 掺合料、外加剂均为±０．５％。 ２．２．３混凝土拌合物的制备应符合《普通混凝土配合比设计规程》ＪＧＪ５５中的有关 规定。 ２．２．４从试样制备完毕到开始做各项性能试验不宜超过５ｍｉｎ。 2．3试验记录 ２．３．１取样记录应包括下列内容： １取样日期和时间； ２工程名称、结构部位； ３稠度试验 ３．１坍落度与坍落扩展度法 ３．１．１本方法适用于骨料最大粒径不大于４０ｍｍ、坍落度不小于１０ｍｍ的混凝土拌 合物稠度测定。
八、砂浆表观密度试验(JGJ/T 70-2009) 1、使用仪器： 1）容量筒：金属制成，内径应为108mm，净高为109mm，筒壁厚应为2-5mm，容积应为1L； 2）天平：称量应为5kg，感量应为5g； 3）钢制捣棒：直径为10mm，长度为350mm,端部磨圆； 4）振动台：振幅应为0.5±0.05mm,频率应为50±3Hz； 5）秒表。 2、试验步骤： 1）应按照规定测定砂浆拌合物的稠度； 2）应先采用湿布擦净容量筒的内表面，再称量容量筒质量m1,精确至5g； 3）捣实可采用手工或机械方法。当砂浆稠度大于50mm时，宜采用人工插捣法，当砂浆稠度不大于50mm时，宜采用机械振动法； 采用人工插捣时，将砂浆拌合物一次装满容器筒，使稍有富余，用捣棒由边缘向中心均匀地插捣25次，当插捣过程中砂浆沉落到低于筒口时，应随时添加砂浆，再用木锤沿容器外壁敲击5-6下； 采用振动法时，将砂浆拌合物一次装满容器筒连同漏斗在振动台上振10s，当振动过程中砂浆沉入到低于筒口时，应随时添加砂浆； 4）捣实或振动后，应将同口多余的砂浆拌合物刮去，使砂浆表面平整，然后将容器筒外壁擦净，称出砂浆与容器筒总质量m2,精确至5g。 3、计算： ρ= (m2-m1)×1000 V 式中：ρ——砂浆拌合物的表观密度（kg/m3）； m2——容量筒质量（kg）； m1——容量筒及试样质量（kg）； V——容量筒容积（L）； 取两次试验结果的算术平均值作为测定值，精确至10kg/m3. 4、校正:
1)选择一块能覆盖住容量顶面的玻璃板，称出玻璃板和容量筒质量。 2）向容量筒中灌入温度为20±5℃的饮用水，灌到接近上口时，一边不断加水，一边把玻璃板沿筒口徐徐推入盖严。玻璃板下不得存在气泡。 3）擦净玻璃板面及筒壁外的水分，称量容器筒、水和玻璃板质量（精确至5g）。两次质量之差（以kg计）即为容器筒的容积（L）。
水泥砼拌合物表观密度试验 6.9.1 目的、适用范围 本方法规定了水泥混凝土拌合物表观密度测定的试验步骤。 本方法适用于测定水泥混凝土拌合物捣实后的密度，以备修正、核实水泥混凝土配合比计算中的材料用量。当已知所用原材料密度时，还可以算出拌合物近似含气量。 6.9.2 仪器设备 试样筒、捣棒、磅秤、振动台 其它：金属直尺、镘刀、玻璃板 6.9.3 试验步骤 6.9.3.1 试验前用湿布将试样筒内外擦拭干净，称出质量（m1），精确至50g 。 6.9.3.2 当坍落度不小于70mm 时，宜用人工捣固： 对应5L 试样筒，可将混凝土拌合物分两层装入，每层插捣次数为25次。 对于大于5L 的试样筒，每层混凝土高度不应大于100mm ，每层插捣次数按每10000mm2截面不小于12次计算。用捣棒从边缘到中心沿螺旋线均匀插捣。捣棒应垂直压下，不得冲击，捣底层时应至筒底，捣上两层时，须插入其下一层约20mm~30mm 。每捣毕一层，应在量筒外壁拍打5~10次，直至拌合物表面不出现气泡为止。 6.9.3.3 当坍落度不小于70mm 时，宜用振动台振实，应将试样筒在振动台上夹紧，一次将拌合物装满试样筒，立即开始振动，振动过程中如混凝土低于筒口，应随时添加混凝土，振动直至拌合物表面出现水泥浆为止。 6.9.3.4 用金属直尺齐筒口刮去多余的混凝土，用镘刀抹平表面，并用玻璃板检验，而后擦净试样筒外部并称其质量（m2），精确至50g 。 6.9.4 试验结果计算 6.9.4.1 按下式计算拌合物表观密度h ρ： 1000m1-m 2h ?=V ρ（T 0525-1）
式中： ——拌合物表观密度（kg/m3）； h m1——试样筒质量（kg）； m2——捣实或振实后混凝土和试样筒总质量（kg）； V——试样筒容积（L）。 试验结果计算精确到10kg/m3。 6.9.4.2 以两次试验结果的算术平均值，精确到10kg/m3，试样不得重复使用。
混凝土拌合物性能试验方法标准学习记录 学习普通混凝土拌合物性能试验方法标准的检测项目、检测方法、判定依据、仪器设备、检测环境条件、检测程序等。 2、检测环境条件的变化 制备混凝土拌合物时，试验环境相对湿度不宜小于50%试验室的温度应保持在20±5C, 所用材料、试验设备、容器及辅助设备的温度宜与试验室温度保持一致。 3、取样与试样的制备 3.1 同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需量的 1.5 倍，且宜不小于20L。 3.2 混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。一般在同一盘混凝土或同一车混凝土中的约1/4 处、1/2 处和3/4 处之间分别取样，并搅拌均匀；第一次取样和最后一次取样的时间间隔不宜超过15min。 3.3 宜在取样后5min 内开始各项性能试验。 3.4 试验室制备混凝土拌合物的搅拌应符合下列规定： 3.4.1 、混凝土拌合物应采用搅拌机搅拌。拌和前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机内壁挂浆后将剩余料卸出。 3.4.2 、应将称好的粗骨料、胶凝材料、细骨料和水(外加剂一般先溶于水)依次加入搅拌 机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水 同时加入搅拌机 3.4.3 、混凝土拌合物宜搅拌2min 以上，直至搅拌均匀； 3.4.4 、混凝土拌合物一次拌和量不宜少于搅拌机公称容量的1/4 ；不应大于搅拌机容量， 且不应少于20L； 3.5 试验室搅拌混凝土时，材料用量应以质量计。骨料的称量精度应为±0.5%；水泥、掺 合料、水、 外加剂的称量精度均应为±0.2 %。 3.6 在试验室制备混凝土拌合物时，拌合时试验室的温 度应保持在20± 3C,所用材料的温度宜与试验室温度保持一致。 4 坍落度及经时损失试验试验应按下列步骤进行： 4.1.1) 、坍落度筒内壁和底板应润湿无明水；底板应放置在坚实水平面上，并把坍落度筒放在底板中心，然后用脚踩住二边的脚踏板，坍落度筒在装料时应保持在固定的位置； 2) 、混凝土试样应分三层均匀地装入坍落度筒内，捣实后每层高度应约为筒高的三分之 一。每装一层，应用捣棒在筒内由边缘到中心按螺旋形均匀插捣25 次； 3) 、插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一 层的表面；
混凝土拌合物性能试验 6普通混凝土拌合物性能试验方法标准（GB/T50080-2016） 6.1目的要求及适用范围为规范和统一普通混凝土拌合物性能试验方法，提高实验技术水平，保证混凝土拌合物性能，满足预制混凝土构件和现浇混凝土工程的质量要求。本细则适用于普通混凝土拌合物性能的试验 6.2混凝土拌合物的取样及试样制备 6.2.1同一组混凝土拌合物的取样，应在同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需量的1.5倍，且不易小于20L。 6.2.2混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。宜在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，并搅拌均匀；从第一次取样到最后一次取样时间间隔不宜超过15min。宜在取样后5min内开始各项性能试验。 6.2.3试验室制备混凝土拌合物的搅拌，应符合下列规定： 1)混凝土拌合物应采用搅拌机搅拌，搅拌前应将搅拌机冲洗干净，并预拌少量同种混凝土拌合物或水胶比相同的砂浆，搅拌机内壁挂浆后将剩余料卸出； 2)称好的粗骨料、细骨料、胶凝材料和水应依次加入搅拌机，难溶和不溶的粉状外加剂宜与胶凝材料同时加入搅拌机，液体和可溶外加剂宜与拌合水同时加入搅拌机； 3)混凝土拌合物宜搅拌2min以上，直至搅拌均匀； 4)混凝土拌合物一次搅拌量不宜少于搅拌机公称容量的1/4，不应大于搅拌机公称容量，且不应少于20L。 6.2.4试验室拌制混凝土时，材料用量以质量计，骨料的称量精度应为±0.5%；水泥、掺合料、水、外加剂的称量精度均应为±0.2%。 6.2.5取样应记录下列内容并写入试验或检测报告 1）取样日期、时间和取样人； 2）工程名称、结构部位； 3）混凝土加水时间和搅拌时间； 4）混凝土标记； 5）取样方法；拌合物性能试验 6）取样编号； 7）试样数量； 8）环境温度及取样的天气情况； 9）取样混凝土的温度。 6.2.6在试验室制备混凝土拌合物时，除本章第6.2.5条规定的内容之外，尚应记录下列内容并写入试验或检测报告： 1）试验环境温度； 2）试验环境湿度； 3）各种原材料品种、规格、产地及性能指标； 4）混凝土配合比和每盘混凝土的材料用量。 6.3混凝土拌合物的和易性 6.3.1表示混凝土拌合物的施工操作难易程度和抵抗离析作用的性质称为和易性。和易性是由流动性、粘聚性、保水性等性能组成的一个总的概念。 6.3.2流动性：流动性也称稠度，是指混凝土拌合物在本身自重或施工机械振捣作用下，能产生流动并且均匀密实的填满模板在各个角落的性能。流动性好，则操作方便，易于振捣、成型。
粗集料表观密度试验（网篮法） 1 目的与适用范围 本方法适用于测定各种粗集料的表观相对密 度和表观密度。 2 仪具与材料 (1)天平或浸水天平：称量应满足试样数量称量要求，感量不大于最大称量的0.05%。 (2)吊篮：耐锈蚀材料制成，直径和高度为1 50mm左右，四周及底部用1~2mm的筛网编制或具有密集的孔眼。 (3)溢流水槽：在称重水中质量时能保持水面高度一定。 (4) 烘箱：能控温在105℃±5℃。 (5)温度计。 (6)标准筛 （7）其它：盛水容器（如搪瓷盘）、刷子、毛巾等。 3 试验准备 将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36
-4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用
2.36mm标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用。对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。在测定2.36-4.75mm粗集料时，试验过程中应特别小心，不得私丢失集料。 2、经缩分后供测定密度和吸水率的粗集 料应符合表1-2的规定。 3、将每一份集料试样浸泡在水中，并适当搅拌，仔细洗去附在集料表面的尘土和石粉，以多次漂洗至水完全清澈为止。清洗过程中不得散失集料颗粒。 4 试验步骤
4.1 取试样一份装入干净的搪次盘中，注入洁净的水，水面至少应高出试样50mm，轻轻搅动石料，使附着石料上的气泡逸出。在室温下保持浸水24h。 2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔为止，将天平调零。吊篮的筛网应保证集料不会通过筛孔流失，对2.36-4.75mm集料粗集料应更换小孔筛网，或在网篮中加放入一个浅盘。 3、调节水温在世界上5-25℃范围内。将试样移入吊篮中。溢流水槽中的水面高度由水槽的溢流孔控制，维持不变，称取集料的水中质量（m w）。 4、提起吊篮，稍稍滴水后，较粗的粗集料可以直接将粗集料倒在拧干的湿毛巾上。将较细的粗集料（2.36-4.75mm）试样连同浅盘一起取出，稍稍倾斜搪瓷盘，仔细倒出余水，将粗集料侄在拧干的湿毛巾上，用毛巾吸走从集料中漏出的自由水。注意不得有颗粒丢失，或有小颗粒附在吊篮上。再用探拧干的湿毛巾轻轻擦干集料颗粒的表面水，至表面看不到发亮的
混凝土拌合物含气量检测作业指导书 1、检测频率 50m3/次 2、检测仪器 含气量测定仪、混凝土震动台 3、检测依据 《普通混凝土拌合物性能试验方法标准》（GB/T 50080－2002） 4、试验步骤 ⑴、用湿布擦拭量钵内壁，将混凝土拌合物分3层装入，每层捣实后高度约为1/3容器高度；每层装料后由边缘向中心均匀地插捣25次，捣棒应插透本层高度，再用橡皮锤沿量钵外壁重击10～15次，使插捣棒留下的插孔填满。最后一层装料应避免过满。 ⑵、把仪器水平放置，用刮尺把多余的混凝土拌合物刮去，使其表面光滑无气泡，用洁布擦干净量钵边缘，盖好上盖，均匀拧紧固定上盖和量钵的卡子。 注意注水测量时，装入的混凝土拌合物表平面与量钵边缘稍有不一致而导致的误差较小可以忽略，而无注水测定时所导致的误差较大。 ⑶、打开注水阀，宁松排气阀，用注水器从注水口注水，
至水从排气口平稳流出，一边继续注水一边关闭注水阀，然后关闭排气阀和微调阀。 ⑷、拧开手泵，用手泵打气加压使指针指到稍稍超过初压点位置，4～5秒后用手指轻轻敲打表盘外侧，使指针稳定地指到初压点上。如果加压时指针超过太多可以用微调阀配合手泵使指针稳定在初压点上，拧紧手泵。 初压点：注水测定时读黑色刻度盘，初压点为表盘右下方0点以下“1”的位置，无注水测定时读红色刻度盘，初压点为表盘右下方“0”点的位置。 ⑸、平稳地按下平衡阀手柄，使气室里的压缩空气往量钵里流动，4～5秒钟后，再按一下平衡阀手柄，用手指轻轻弹击表盘的边缘使指针稳定下来，此时表针所指示的即是所要测定的含气量。 例：注水测量时表针指示在黑色刻度盘的“4”时，即表示含气量为4%。 ⑹、拧松排气阀排出量钵内的压力，松开卡子倒出量钵内的混凝土并清理干净。可按上述步骤测定下一组混凝土的含气量。 ⑺、使用完后，拧松微调阀，排出气室内压力空气，使表针退回到垂直向下位置，否则会缩短仪器的使用寿命影像测定精度。用水将注水口和量钵内外的混凝土冲洗干净，然

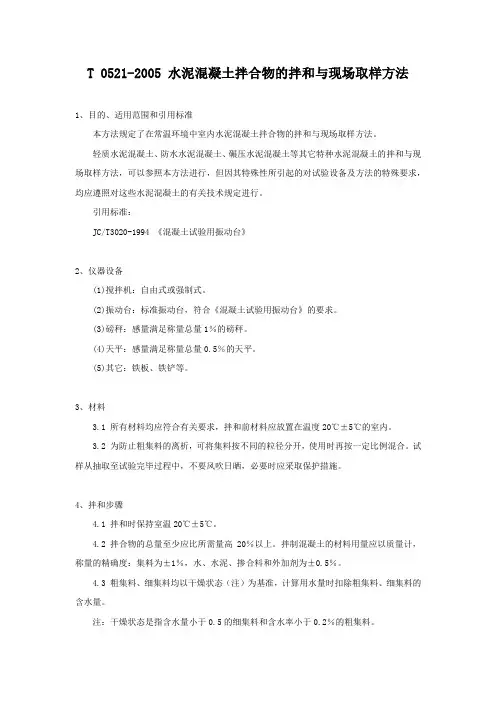

普通混凝土拌合物性能试验 一、目的要求及适用范围 检验混凝土拌合物的各种性能及质量和流变特征，要求统一遵循混凝土拌合物性能试验方法，从而对工业与民用建筑和一般构筑物中所适用普通混凝土 拌合物的基本性能进行检验。 二、拌合物取样及试样制备 1.混凝土拌合物试验用料取样应根据不同要求，从同一盘搅拌或同一车运送的混凝土中取 出；或在试验室用机械或人工拌制。 2.混凝土工程施工中取样进行混凝土拌合物性能试验时，其取样方法和原则应按 GB50204-2002《混凝土结构工程施工质量验收规范》及其他有关规定执行。 3.在试验室拌制混凝土拌合物进行试验时，混凝土拌合物的拌合方法按下列方法步骤进行：（1）试验室温度应保持在（20±5）℃，并使混凝土拌合物避免遭受阳光直射和风吹（当需 要模拟施工所用的混凝土时，试验室和原材料的质量、规格和温度条件应与施工现场相同）。（2）所用材料应符合有关技术要求。在拌合前，材料的温度应保持与试验室温度相同。 （3）各种材料应拌合均匀。水泥如有结块而又必须使用时，应过0.90mm方孔筛，并记录筛余物。 （4）在决定用水量时，应扣除原材料的含水量，并相应增加其各种材料的用水量。 （5）拌制混凝土的材料用量以重量计。称量精确度：骨料为± 1.0%；水、水泥和外加剂为 ±0.5%。 （6）掺外加剂时，掺入方法应按照有关规定。 （7）拌制混凝土所用的各种用具（入搅拌机、拌合铁板和铁铲、抹刀等），应预先用水湿润，使用完毕后必须清晰安静，上面不得有混凝土残渣。 （8）使用搅拌机半只混凝土时，应在拌合前预拌适量的砂浆进行刷膛（所用砂浆或混凝土 配合比应与正式拌合的混凝土配合比相同），使搅拌机内壁粘附一层砂浆，以避免正式拌合 时水泥砂浆的损失。机内多余的砂浆或混凝土倒在铁板上，使拌合铁板也粘附薄层砂浆。 （9）设备：1）搅拌机：容积30～100L，转速为18～22r/min。）磅秤：称量100kg，感量50g；台磅：称量10kg，感量5g；天平：称量1kg，感量0.5g（称量外加剂用）。3）铁板：拌合用铁板，尺寸不宜小于 1.5m*2.0m，厚度3～5mm。4）铁铲、抹刀、坍落度筒、刮尺、 容器等。 （10）操作步骤 1）人工拌合法：将称好的砂料、水泥放在铁板上，用铁铲将水泥和砂料翻拌均匀，容后加 入称好的粗骨料（石子），再将全部拌合均匀。将拌合均匀的拌合物堆成圆锥形，在中心作 一个凹坑，将称量好的水（约一半）倒入凹坑中，勿使水溢出，小心拌合均匀。再将材料堆 成圆锥形作一凹坑，倒入剩余的水，继续拌合。每翻一次，用铁铲在全部拌合物面上压切一 次，翻拌一版不少于6次。拌合时间（从加水算起）随拌合物体积不同，宜接如下规定控制：拌合物体积在30L以下时，拌合4～5min;体积在30～50L时，拌合5～9min;体积超过50L 时，拌合9～12min。混凝土拌合物体积超过50L时，应特别注意拌合物的均匀性。 2）机械拌合法：按照所需数量，称取各种材料，分别按石、水泥、砂依次装入料斗，开动 机器徐徐将定量的水加入，继续搅拌2～3min（或根据不同情况，按规定进行搅拌），将混凝土拌合物倾倒在铁板上，再经人工翻拌两次，使拌合物均匀一致后用做实验。 4.混凝土拌合物取样后应立即进行试验。试验前混凝土拌合物应经人工略加翻拌，以保证质量均匀。 三、混凝土拌合物的和易性
实验一：细集料的表观密度试验 一、实验目的 用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。本方法适用于含有少量大于2.36㎜部分的细集料。 二、试验原理 表观密度(视密度)是指在规定条件（105℃±5℃烘干至恒重下），单位体积(含材料的实体矿物成分及闭口孔隙体积)物质颗粒的干质量。表观密度以ρ表示。 n s s V V m += ρ 式中，ρ ——细集料的表观密度(g ／㎝3)； s m ——矿质实体质量(g)； s V ——矿质实体体积（㎝3）； n V ——矿质实体闭口孔隙体积（㎝3）。 三、预习要求 1、理解表观密度概念，了解试验原理。 2、了解试验仪器的用法，掌握细集料的表观密度试验方法。 四、实验仪器 1、天平：称量1㎏，感量不大于1g 。 2、容量瓶：500mL 。 3、烘箱：能控温在105℃±5℃。 4、烧杯：500mL 。 5、洁净水。 6、其它：干燥器、浅盘、铝制料勺、温度汁等。
五、实验内容 1、将缩分至650g 左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。 2、称取烘干的试样约300g(m 0)，装入盛有半瓶洁净水的容量瓶中。 3、摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2)。 4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m 1)。 5、计算 细集料的表观相对密度按式(1-1)计算至小数点后3位。 γa = 012 m m m m +- （1-1） 式中：γa ——集料的表观相对密度，无量纲； m 0——集料的烘干质量(g)； m 1——水及容量瓶的总质量(g)； m 2——试样、水、瓶及容量瓶的总质量(g)。 表观密度(1-2)计算，精确至小数点后3位。 ρa =γa ?ρT 或 ρa =（γa -αT ）?ρΩ （1-2） 式中：ρa ——细集料的表观密度(g ／㎝3)； ρΩ——水在4℃时的密度(g ／㎝3)； αT ——试验时的水温对水密度影响的修正系数，按表1-1取用； ρT ——试验温度T 时水的密度(g ／㎝3)，按附录表1-1取用。
细集料表观密度试验(容量瓶法)（T 0328-2005） 3.2.1 目的与适用范围 用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。本方法适用于含有少量大于2.36㎜部分的细集料。 3.2.2 仪具与材料 (1) 天平：称量1㎏，感量不大于1g。 (2) 容量瓶：500mL。 (3) 烘箱：能控温在105±5℃。 (4) 烧杯：500mL。 (5) 洁净水。 (6) 其它：干燥器、浅盘、铝制料勺、温度汁等。 3.3.3 试验准备 将缩分至650g左右的试样在温度为105±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。 3.3.4 试验步骤 3.1. 4.1 称取烘干的试样约300g(m0)，装入盛有半瓶洁净水的容量瓶中。 3.1. 4.2 摇转容量瓶，使试样在已保温至23±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈 )。 刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2 3.1. 4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。 注：在砂的表现密度试验过程中应测量并控制水的温度，试验期间的温差不得超超过1℃。 3.3.5 计算 3.3.5.1细集料的表观相对密度按式(1)计算至小数点后3位。
012m m m m a γ=+- 式中：a γ——细集料的表观相对密度，无量纲； 0m ——试样的烘干质量(g)； m 1——水及容量瓶的总质量(g)； m 2——试样、水、瓶及容量瓶的总质量(g) 3.3.5.2 表观密度(T0328-2)计算，精确至小数点后3位。 ρa=γa ×ρT 或 ρa=（γa-αT ）×ρW 式中：ρa ——细集料的表观密度(g ／㎝3)； ρW ——水在4℃时的密度(g ／㎝3)； αT ——试验时的水温对水密度影响的修正系数，按附录B 表B-1取 用； ρT ——试验温度T 时水的密度(g ／㎝3)，按附录B 表B-1取用。 3.3.6 报告 以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于 0.01g ／㎝3 时，应重新取样进行
关于新标准《普通混凝土拌合物性能试验方法标准》 GB/T50080-2016培训试题 姓名：单位：分数： 填空题（每空4分，共100分） 1.坍落度筒提离时间应控制在（ 3-7s ）；从开始装料到提坍落度筒的整个过程应连续进行，并应在（ 150s ）内完成。 2.混凝土拌合物坍落度值测量应精确至（ 1mm ），结果应修约至（ 5mm ）。 3.混凝土扩展度试验中应使用钢尺测量混凝土拌合物展开扩展面的（最大直径）以及与其呈（垂直方向）的直径。 4.当扩展度两直径之差小于（ 50mm ）时，应取其算术平均值作为扩展度试验结果。 5.扩展度试验从开始装料到测得混凝土扩展度值得整个过程应连续进行，并应在 （ 4min ）内完成。 6.倒置坍落度筒排空试验，当倒置坍落度筒放于台架上时，其小口端距底板不应小于（500mm ），且坍落度筒中轴线应垂直于底板。 7.凝结时间试验试验筛应为筛孔公称直径为5.00mm的（方孔筛）。 8. 凝结时间试验取样混凝土坍落度不大于（ 90mm ）宜用振动台振实砂浆，大于（90mm ）宜用人工插捣，振实或插捣后，砂浆表面宜低于砂浆试样筒口 （ 10mm ），并应立即加盖。 9.泌水试验用电子天平最大量程为20Kg,感量不应大于( 1g )。 10.压力泌水试验，压力泌水仪安装完毕后应在（ 15s ）以内给混凝土拌合物试样加压至（3.2MPa ），并应在（2s ）内打开泌水阀门。 11.表观密度试验用电子天平最大量程应为50kg,感量不应大于（10g ）。 12. 表观密度试验容量筒填满密实后，称取混凝土拌合物试样与容量筒总质量，精确至（10g ）。 13.含气量试验两次测量结果大于（ 0.5% ）时，应重新试验。 14.均匀性试验砂浆密度法，从搅拌机口分别取先出机和最后出机的混凝土试样各一份，每份混凝土试样量不应少于（ 5L ）。砂浆拌合物振实或插捣密实后，称出砂浆与容量筒总质量，精确至（ 1g ）。
实验一密度、表观密度的测定试验 一、实验目的与要求 掌握材料密度和表观密度的测定方法。 二、方法原理 水泥密度：表示水泥单位体积的质量，水泥密度的单位是g / c m3 。 将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。 本方法适用于测定水硬性水泥的密度，也适用于测定采用本方法的其他粉状或颗粒状物料的密度。 材料的表观密度 是指材料在自然 状态下单位体积（ V）的干质量（m）。 通过该实验，主要掌握常用建筑材料表观 密度测定的原理和方法。 三、仪器 1、李氏比重瓶（如图1) 李氏比重瓶容积为220-250cm3 ，带 有长18-20cm、直径约1cm 的细颈，下面 有鼓形扩大颈，颈部有体积刻度，颈部为 喇叭形漏斗并有玻璃磨口塞。 2、恒温水槽或其它保持恒温的盛水 玻璃容器：恒温容器温度波动应能维持在 ±0.5 ℃。 四、操作步骤 （一）、密度测定 1、将水泥试样在110±5℃烘箱中烘 干1h，取出置于干燥器中冷却至室温。 2、洗净比重瓶并烘干，将无水煤油
注入比重瓶内至零点刻度线（以弯月面下弧为准），将比重瓶放入恒温水槽内，使整个刻度部分浸入水中（水温必须控制与比重瓶刻度时的温度相同），恒温0.5h ，记下第一次液面体积读数V1。取出比重瓶，用滤纸将比重瓶内液面上部瓶壁擦干。称取干燥水泥试样60 g（准确至0.01 g ) ，用小勺慢慢装入比重瓶内，防止堵塞，将比重瓶绕竖轴摇动几次，排除气泡，盖上瓶塞后放入恒温水槽内，在相同温度下恒温0.5h ,记下第二次液面的体积刻度V2。计算如下式： () ρ=m/V-V 21 式中：ρ－水泥密度，g / cm3 ; V1－装入水泥试样前比重瓶内液面读数，cm3 ; V2―装入水泥试样后比重瓶内液面读数，cm3 ; m－装入比重瓶的水泥质量，g 。 （二）表观密度测定 1、对几何形状规则的六面体或圆柱体试样（如粘土砖、规整的石块等），首先用游标卡尺测量出试件的尺寸，并计算出其体积V0； 2、再将该试样在105~110℃烘箱中烘干至恒重，然后在干燥器中冷却到室温，用天平称量其质量m，则试样的表观密度 ρ=m/V； 00 五、操作注意事项： l、比重瓶在使用时必须刷净烘干。 2、从恒温水槽中取出比重瓶后，要用滤纸卷成筒将比重瓶内零点以上的没有煤油的部分仔细擦净。 3、水泥、无水煤油的温度要尽可能一致。 4、水泥装入比重瓶时要仔细，防止水泥粘附在上部的细颈壁上。 5、摇动比重瓶时，注意勿使无水煤油溅出瓶外，或溅粘在液面上部瓶壁上。 6、水泥密度值以两次试验结果的平均值为准，精确至0.01 g/ cm3，两次试验结果误差不得超过0.02g/ cm3 表1水泥密度测定记录
实验报告 混凝土配合比实验 包工头队（10级土木9班） 邬文锋、陈天楚、曹祖军、张雄
(一) 砂的筛分析检验试验 (1) 试验方法：(1)秤取烘干试佯500g，精确到1g。 (2)将孔径9.5、4.75、2.36、1.18、0.6、0.3、0.15mm的筛子按筛孔大小顺序叠置，孔径大的放上层。加底盘后,将试样倒入最上层9.5mm筛内，加盖置摇筛机上筛lOmin(如无摇筛机可用手筛)。 (3)将整套筛自摇筛机上取下，按孔径从大至小逐个在洁净瓷盘上进行手筛。各号筛均须筛至每分钟通过量不超过试样总质量0.1%时为止，将通过的颗粒并入下一号筛中一起过筛。按此顺序进行，至各号筛筛完为止。 (4)试样在各号筛上的筛余量不得超过下式的规定： 生产控制检验时 m r＝ A.d1/2/200 式中 m r——筛余量(g)； d ——筛孔尺寸(mm)； A ——筛的面积(mm2)。 否则应将筛余试样分成两份，并以其筛余量之和作为该号筛的筛余量。 (5)称量各号筛筛余试样的质量，精确至1g。所有各号筛的筛余质量和底盘中剩余试样质量的总和与筛分前的试样总质量相比，其差值不得超过l%。 (2) 试验结果 试样种类： 试样重（g） 筛余累计重(g) 试验重量误差(g) (3) 细度模数计算: (4) 结果评定（级配、细度）
(二) 石的筛分析检验试验 (1) 试验方法：(1)秤取烘干试佯500g，精确到1g。 (2)将孔径9.5、4.75、2.36、1.18、0.6、0.3、0.15mm的筛子按筛孔大小顺序叠置，孔径大的放上层。加底盘后,将试样倒入最上层9.5mm筛内，加盖置摇筛机上筛lOmin(如无摇筛机可用手筛)。 (3)将整套筛自摇筛机上取下，按孔径从大至小逐个在洁净瓷盘上进行手筛。各号筛均须筛至每分钟通过量不超过试样总质量0.1%时为止，将通过的颗粒并入下一号筛中一起过筛。按此顺序进行，至各号筛筛完为止。 (4)试样在各号筛上的筛余量不得超过下式的规定： 生产控制检验时 m r＝ A.d1/2/200 式中 m r——筛余量(g)； d ——筛孔尺寸(mm)； A ——筛的面积(mm2)。 否则应将筛余试样分成两份，并以其筛余量之和作为该号筛的筛余量。 (5)称量各号筛筛余试样的质量，精确至1g。所有各号筛的筛余质量和底盘中剩余试样质量的总和与筛分前的试样总质量相比，其差值不得超过l%。 (2) 试验结果 试样种类： 筛余累计重 (g) 试验重量误差 (g) (3) 细度模数计算: (4) 结果评定（级配、细度）
关于新标准《普通混凝土拌合物性能试验方法标准》GB/T50080- 2016培训试题 姓名：单位：分数： 填空题（每空4分，共100分） 1.坍落度筒提离时间应控制在（ 3-7s ）；从开始装料到提坍落度筒的整个过程应连续进行，并应在（ 150s ）内完成。 2.混凝土拌合物坍落度值测量应精确至（ 1mm ），结果应修约至（ 5mm ）。 3.混凝土扩展度试验中应使用钢尺测量混凝土拌合物展开扩展面的（最大直径）以及与其呈（垂直方向）的直径。 4.当扩展度两直径之差小于（ 50mm ）时，应取其算术平均值作为扩展度试验结果。 5.扩展度试验从开始装料到测得混凝土扩展度值得整个过程应连续进行，并应在（ 4min ）内完成。 6.倒置坍落度筒排空试验，当倒置坍落度筒放于台架上时，其小口端距底板不应小于（500mm ），且坍落度筒中轴线应垂直于底板。 7.凝结时间试验试验筛应为筛孔公称直径为5.00mm的（方孔筛）。 8. 凝结时间试验取样混凝土坍落度不大于（ 90mm ）宜用振动台振实砂浆，大于（90mm ）宜用人工插捣，振实或插捣后，砂浆表面宜低于砂浆试样筒口（ 10mm ），并应立即加盖。 9.泌水试验用电子天平最大量程为20Kg,感量不应大于( 1g )。 10.压力泌水试验，压力泌水仪安装完毕后应在（ 15s ）以内给混凝土拌合物试样加压至 （3.2MPa ），并应在（2s ）内打开泌水阀门。 11.表观密度试验用电子天平最大量程应为50kg,感量不应大于（10g ）。 12. 表观密度试验容量筒填满密实后，称取混凝土拌合物试样与容量筒总质量，精确至（10g ）。 13.含气量试验两次测量结果大于（ 0.5% ）时，应重新试验。 14.均匀性试验砂浆密度法，从搅拌机口分别取先出机和最后出机的混凝土试样各一份，每份混凝土试样量不应少于（ 5L ）。砂浆拌合物振实或插捣密实后，称出砂浆与容量筒总质量，精确至 （ 1g ）。 15.均匀性试验混凝土稠度法，从搅拌机口分别取先出机和最后出机的混凝土试样各一份，每份混凝土试样量不应少于（ 10L ），混凝土稠度法主要测试先后出机混凝土拌合物（坍落度值之差）和（扩展度值之差）。
实验4.3 砂的表观密度和堆积密度试验【关闭窗口】 (1) 仪器设备： 鼓风烘箱：能使温度控制在（105±5）℃； 天平：称量10 kg，感量1 g； 容量筒：圆柱形金属筒，内径108 mm，净高109 mm，壁厚2 mm，筒底厚约5 mm，容积为1L； 方孔筛：孔径为4.75 mm的筛一只； 垫棒：直径10 mm，长500 mm的圆钢； 直尺、漏斗或料勺、搪瓷盘、毛刷等。 (2) 试样制备： 试样制备可参照前述的取样与处理方法 (3) 实验步骤 ①用搪瓷盘装取试样约3L，放在烘箱中于（105±5）℃下烘干至恒量，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。 ②松散堆积密度：取试样一份，用漏斗或料勺从容量筒中心上方50 mm处徐徐倒入，让试样以自由落体落下，当容量筒上部试样呈堆体，且容量筒四周溢满时，即停止加料。然后用直尺沿筒口中心线向两边刮平（试验过程应防止触动容量筒），称出试样和容量筒的总质量，精确至1 g。 ③紧密堆积密度：取试样一份分两次装入容量筒。装完第一层后，在筒底垫放一根直径为10 mm的圆钢，将筒按住，左右交替击地面各25次。然后装入第二层，第二层装满后用同样的方法颠实（但筒底所垫钢筋的方向与第一层时的方向垂直）后，再加试样直至超过筒口，然后用直尺沿筒口中心向两边刮平，称出试样和容量筒的总质量，精确至1g。 (4) 结果计算与评定 ①砂的表观密度按下式计算，精确至10 kg/m3： 式中ρ2——表观密度，kg/m3； ρ水——水的密度，1 000 kg/m3； G0——烘干试样的质量，g； G1——试样，水及容量瓶的总质量，g； G2——水及容量瓶的总质量，g； 表观密度取两次试验结果的算术平均值，精确至10 kg/m3；如两次试验结果之差大于 20 kg/m3，须重新试验。 ②松散或紧密堆积密度按下式计算，精确至10 kg/m3： 式中ρ1——松散堆积密度或紧密堆积密度，kg/m3； G1——容量筒和试样总质量，g； G2——容量筒质量，g； V——容量筒的容积，L。 堆积密度取两次试验结果的算术平均值，精确至10kg/m3。 ③空隙率按下式计算，精确至1％： 式中V0——空隙率，％；
混凝土配合比实验报告 班级：10工程管理2班 组别：第七组 组员：
一．实验目的：掌握混凝土配合比设计的程序和方法以及相关设备的使用方法；自行设计强 度等级为C30的混凝土，并通过实验检验其强度。 二、初步配合比的计算过程： 1.确定配制的强度（o cu f ,） o cu f ,= k cu f ,+1.645σ ; o cu f ,=30+1.645×5.0=38.225 Mpa 其中：o cu f ,—混凝土配制强度，单位：Mpa ； k cu f ,—设计的混凝土强度标准值，单位：Mpa σ—混凝土强度标准差，单位：Mpa 2.初步确定水灰比（C W ） C W =ce b a o cu ce a f a a f f a +,=0.48 其中: 07.0;46.0==b a a a —回归系数（碎石）； ce f =γc ce f ；g ：γc —水泥强度等级的富裕系数，取1.1; g ce f ,—水泥强度等级值，Mpa ； 3.初步估计单位用水量：wo m =185Kg 4.初步选取砂率（s β） 计算出水灰比后，查表取砂率(碎石，粒径40mm)。s β=30% 5.计算水泥用量（co m ） co m =C W m wo /=48 .0185=385Kg 6.计算砂、石用量（质量法） co m +go m +so m +wo m =cp m ； s β= go so so m m m +×100% co m --每立方混凝土的水泥用量(Kg)；go m --每立方混凝土的碎石用量(Kg) so m --每立方混凝土的砂用量（Kg ）；wo m --每立方混凝土的水用量（Kg ） cp m --每立方混凝土拌合物假定容量（Kg ）,取2400Kg 计算后的结果为：so m =549Kg go m =1281Kg
水泥混凝土表观密度试验作业指导书 1.依据标准：《公路工程水泥及水泥混凝土试验规程》JTG E30-2005； 2.试验目的及适用范围： 2.1目的：测定水泥混凝土拌合物表观密度。 2.2适用范围：测定水泥混凝土拌合物捣实后的密度，以备修正、核实水泥混凝土配合比计算中的材料用量。当已知所用原材料密度时，还可以算出拌合物近似含气量。 3.试验环境： 进入试验室内检查温湿度仪，在试验记录中注明试验时室内温湿度。 4.试验准备： 4.1试验仪器 4.1试样准备：满足试验要求的混凝土拌合物。
5.试验步骤： 具体试验步骤依据《公路工程水泥及水泥混凝土试验规程JTG E30-2005》T0525-2005方法进行试验。 6.试验结果整理： 6.1混凝土表观密度计算式： ρh=（m2-m1）/Vⅹ1000 ρh—拌合物表观密度（kg/m3）; m1—试样筒质量（kg）; m2—捣实或振实后混凝土和试样筒总质量（kg）; V—试样筒容积（L）。 6.2以两次试验结果的算术平均值作为测定值，精确到10kg/m3，试样不得重复。 7.试验报告： 试验报告应包括内容：○1.要求检测的项目名称、执行标准;○2.原材料的品种、规格和产地；○3.仪器设备名称、型号及编号；○4试验日期及时间○5.环境温度和湿度；○6表观密度；○7.搅拌方式○8其他试验项目及信息。 8.试验注意事项： 8.1对于集料公称最大粒径不大于31.5mm的拌合物采用5L 的试样筒，对于集料公称最大粒径大于31.5mm的混凝土拌合物采用的试样筒，其内径与高度均应大于集料公称最大粒径的4倍。
8.2 试验前用湿布将集料筒内外擦拭干净。 8.3对坍落度不小于70mm混凝土，宜采用人工捣实，对于5L的试样筒，分两层装入，每层插捣25次，对于大于5L 的试样筒，每层装入的混凝土高度不大于100mm,插捣次数不小于12次/10000mm2。 8.4 对坍落度小于70mm混凝土，宜采用振动台振实。振动至水泥混凝土拌合物表面出现水泥浆且无气泡出现为止。
细集料表观密度试验容 量瓶法试验 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
细集料表观密度试验(容量瓶法)试验实施细则 根据现行规范《公路工程集料试验规程》 JTG E42-2005，制定本细集料表观密度试验(容量瓶法)试验实施细则。 一、仪器设备要求： 1、天平：称量1㎏，感量不大于1g。 2、容量瓶：500mL。 3、烘箱：能控温在105℃±5℃。 4、烧杯：500mL。 5、洁净水。 6、其它：干燥器、浅盘、铝制料勺、温度汁等。 二、操作方法与步骤 1、将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。称取烘干的试样约300g(m0)，装入 盛有半瓶洁净水的容量瓶中。 2、摇转容量瓶，使试样在已保温至23℃±℃的水中充分搅动以排除气 泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m2)。 3、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。注：在砂的表现密度试验过程中应测量并控制水的温度，试验期间的温差不得超超过1℃。 4、计算 、细集料的表观相对密度按式计算至小数点后3位。 γa = m0/ （m0+ m1- m2） 式中：γa——集料的表观相对密度，无量纲； m0——集料的烘干质量(g)； m1——水及容量瓶的总质量(g)； m2——试样、水、瓶及容量瓶的总质量(g)。 、表观密度按式计算，精确至小数点后3位。 ρa=γ a*ρ T 或ρa=（γa-αT）*ρw 式中：ρa——细集料的表观密度(g／㎝3)； ρw——水在4℃时的密度(g／㎝3)； αT——试验时的水温对水密度影响的修正系数； ρT——试验温度T时水的密度(g／㎝3)。 三、现场试验完毕后，由仪器保管责任人进行使用情况登记并进行常规保养。
