第一章
1.GIS的名词分析与推论
GIS概念：具有地理数据的采集、管理、分析、表达能力，能为决策者提供有用地理信息的系统。
推论1：地理信息系统采集的数据为空间数据，即具有空间位置，又具有属性特征。地理信息系统的数据库因此又称为空间数据库。
推论二：地理信息系统具有采集、管理、分析地理数据和表达地理信息的能力。包括空间数据库建设和空间数据库的应用两个层次。
推论三：地理信息系统包括计算机硬件、软件、数据、系统开发人员和用户，但由于处理和分析的是地理数据，因此，在通用的硬件、软件基础上，还有体现专业特点的硬、软件。
2.GIS空间数据体系
空间数据库：空间数据和属性数据的组织
矢量有混合式、扩展式和开放式
矢量数据的空间数据组织：空间坐标数据的非结构化和属性数据的结构化
栅格数据：像元阵列
3.GIS数据模型
矢量数据模型：简单数据结构（面条结构）：如Shapefile、拓扑数据结构：如Coverge、面向对象的数据模型：如Geodatabase
栅格数据模型：栅格文件常用格式：*.tif,*.jpg,*.bmp等。GIS中的栅格格式：ESRI的Grid、Geodatabase的栅格数据集等。遥感图像的格式：PCI的* .pix，Erdas的*.img等。
4.空间数据库设计核心
将现实世界抽象为GIS数据模型，这是数据库设计的核心。
5.名词解释：
面条结构：数据按点、线、面为单元进行组织，点、线、面都有自己的坐标数据。最典型的是面条结构。
拓扑数据结构：不仅存储空间位置，同时存储空间关系。
拓扑关联：指存在于空间图形的不同类型元素之间的拓扑关系。如结点与弧段、弧段与多边形。
第二章
1.名词解释：
数据词典：以词典的方式描述和定义E-R模型设计中出现和形成的实体、关系。
数据模型匹配：实现将实体类型和特征类型（Coverage、Shapefile、Grid等）的匹配。
区：基于现有的面特征来描述复杂的区域如多个独立的多边形组成的区域、相互重叠的区域。
路径系统：提供一套用现有的弧段特征模拟线形特征的工具，可以支持沿着弧发生的任何线现象的定义。
空间数据分层：根据分层的基本原则，对数据模型匹配后的实体进行分层组织。
元数据：空间数据集的标识信息、数据质量信息、空间参照系统、内容信息、发布信息等。shp.xml存放的是元数据信息。
2.GIS数据库设计的三个步骤：概念、逻辑、物理
从概念到逻辑设计：定义实体与关系到数据模型匹配再到空间数据分层和属性表的设计。
3.数据库设计需求分析、系统体系结构的确定
由需求分析确定系统实现的功能，再由功能确定所需数据，再组织数据,建立功能数据关系矩阵，拟定初步计划（数据获取可选方式、选择的数据是否满足用户需求和功能）；简单说来就是确定数据到组织数据再到草拟初步计划。
4.数据库设计的数据模型匹配与空间数据分层
数据模型匹配：实现将实体类型和特征类型（Coverage、Shapefile、Grid等）的匹配。如行政区划是一个实体，其对应的ArcInfo数据模型就是Polygon也就是面。
空间数据分层：根据分层的基本原则，对数据模型匹配后的实体进行分层组织。分层基本原则有图形原则和对象原则，同时给每一个层一个名称。
第三章
1.资料收集与预处理
资料收集需考虑的问题：
资料内容：完备性、原始资料
资料精度：必须满足建库要求。（如图纸变形小，纠正后误差小于0.1mm）
资料现势性：与数据库建设要求的时期一致。
资料形式：优先选择数字形式的资料。
信息类别与输入方式；
从原始数据到目标数据的实现过程：
森林调查数据：扫描——空间参考——矢量化
小班卡片：格式转换
遥感数据：格式转换——空间参考
地形数据：扫描——空间参考——矢量化——格式转换
2.地理参考（空间参考）的概念、地理参考的必要性和大致过程（Georeferencing工具的使用，以地形图为例）
地理参考:将图像数据嵌入到一个空间参照系中的过程。空间参照系可以是地理坐标系统，也可以是投影坐标系统。
关键技术：
–多项式次数:依图像确定
–控制点
?位置:精确
?最少控制点：(n+1)(N+2)/2，最少<>最好
?分布均匀，变形大的地方多选控制点
?保存控制点:View Link Table -Save –正确设置投影参数
3.空间数据的类型与采集方式、半自动矢量的概念
半自动矢量化：即人为给定初始点及其他初始要求，然后计算机自动完成数字化的过程成为半自动数字化。
4.林相图空间数据采集流程（从校正、矢量化到属性关联）：看实验一
5.数字高程模型的概念、利用ArcGIS建立数字高程模型的完整流程(从校正、矢量化、伪结点消除、到数字高程模型转换)
数字高程模型：是用一组有序数值阵列形式表示地面高程的一种实体地面模型。
流程分两步：
1）.等高线数据的后处理：常见的拓扑错误有悬挂弧段、不及弧段、错误弧段和伪结点
消除悬挂弧段与错误短弧段：基本思想：依据弧段长度字段进行选择（select 工具）
Coverage：固有的Length字段
Shapefile:如果无长度字段，可增加数值型字段并Calculate Geometry(Length) 融合弧段：Clean工具
一、数据管理的发展阶段 1、人工管理阶段 2、文件系统阶段 3、数据库管理阶段 注意了解各阶段的背景和特点 二、数据库系统的特点 1、面向全组织的复杂的数据结构 2、数据的冗余度小，易扩充 3、具有较高的数据和程序的独立性：数据独立性 数据的物理独立性 数据的逻辑独立性 三、数据结构模型三要素 1、数据结构 2、数据操作 3、数据的约束性条件 四、数据模型反映实体间的关系 1、一对一的联系(1：1) 2、一对多的联系(1：N) 3、多对多的联系(M：N) 五、数据模型： 是数据库系统中用于提供信息表示和操作手段的形式构架。 数据库结构的基础就是数据模型。数据模型是描述数据(数据结构)、数据之间的联系、数据语义即数据操作，以及一致性(完整性)约束的概念工具的集合。 概念数据模型：按用户的观点来对数据和信息建模。ER模型 结构数据模型：从计算机实现的观点来对数据建模。层次、网状模型、关系 六、数据模型的类型和特点 1、层次模型： 优点：结构简单，易于实现 缺点：支持的联系种类太少，只支持二元一对多联系 数据操纵不方便，子结点的存取只能通过父结点来进行 2、网状模型： 优点：能够更为直接的描述世界，结点之间可以有很多联系 具有良好的性能，存取效率高 缺点：结构比较复杂 网状模型的DDL、DML复杂，并且嵌入某一种高级语言，不易掌握，不易使用
3、关系模型： 特点：关系模型的概念单一；（定义、运算） 关系必须是规范化关系； 在关系模型中，用户对数据的检索操作不过是从原来的表中得到一张新的表。 优点：简单，表的概念直观，用户易理解。 非过程化的数据请求，数据请求可以不指明路径。 数据独立性，用户只需提出“做什么”，无须说明“怎么做”。 坚实的理论基础。 缺点：由于存储路径对用户透明，存储效率往往不如非关系数据模型 4、面向对象模型 5、对象关系模型 七、三个模式和二级映像 1、外模式(Sub-Schema)：用户的数据视图。是数据的局部逻辑结构，模式的子集。 2、模式(Schema)：所有用户的公共数据视图。是数据库中全体数据的全局逻辑结构和特性的描述。 3、内模式(Storage Schema)：又称存储模式。数据的物理结构及存储方式。 4、外模式/模式映象：定义某一个外模式和模式之间的对应关系，映象定义通常包含在各外模式中。当模式改变时，修改此映象，使外模式保持不变，从而应用程序可以保持不变，称为逻辑独立性。 5、模式/内模式映象：定义数据逻辑结构与存储结构之间的对应关系。存储结构改变时，修改此映象，使模式保持不变，从而应用程序可以保持不变，称为物理独立性。 八、数据视图 数据库管理系统的一个主要作用就是隐藏关于数据存储和维护的某些细节，而为用户提供数据在不同层次上的抽象视图，即不同的使用者从不同的角度去观察数据库中的数据所得到的结果—数据抽象。 九、规范化 1、几个概念 候选码（候选关键字）：如果一个属性（组）能惟一标识元组，且又不含有其余的属性，那么这个属性（组）称为关系的一个候选码(候选关键字)。 码（主码、主键、主关键字）：从候选码中选择一个唯一地标识一个元组候选码作为码 主属性：任何一个候选码中的属性（字段） 非主属性：除了候选码中的属性 外码：关系模式R中属性或属性组X并非R的码，但X是另一个关系模式的码，则称X是R的外部码，简称外码。 2、函数依赖 （1）设R(U)是一个属性集U上的关系模式，X和Y是U的子集。若对于R(U)的任意一个可能的关系r，r中不可能存在两个元组在X上的属性值相等，而在Y上的属性值不等，则称“X函数确定Y”或“Y函数依赖于X”，记作X→Y。X称为这个函数依赖的决定属性集(Determinant)。Y=f(x)
空间数据库复习资料
空间数据库复习资料 （仅供参考） 1．什么是空间数据库？阐述空间数据库管理系统的主要功能？ 答：（1）空间数据库：是长期储存在计算机内、有组织的、可共享的大量空间数据的集合。（指某区域内以特定的信息结构和数据模型表达、存储和管理的空间数据的集合。） （2）主要功能：数据定义功能，数据组织、存储和管理，数据操纵功能，数据库的事务管理和运行管理，数据库的建立和维护功能；空间数据和空间关系的定义和描述，空间操作算子，空间数据索引，空间数据查询语言，几何完整性约束，长事务管理，海量空间数据的存储和组织，空间数据的可视化。 2．阐述数据库系统的外部、内部体系结构。 答：（1）外部体系结构：单用户结构/主从式结构，客户/服务器，分布式结构，B/S结构 （2）内部体系结构：三级模式结构：外模式，模式，内模式 3．什么是数据模型？阐述常用数据模型的基本思想。 答：（1）数据模型：在数据库中用数据模型来抽象、表示和处理现实世界中的数据和信息。数据模型应满足三方面要求：能比较真实地模拟现实世界，容易为人所理解，便于在计算机上实现。 （2）常用数据模型的基本思想：①层次模型是用树形结构来表示实体及实体间联系的模型，它将数据组织成一对多的联系。②网状模型是用网状结构来表示实体及实体间联系的模型，它将数据组织成多对多的联系。③关系模型是用二维关系来表示实体及实体间联系的模型，它将数据组织成规范化的关系表格。 ④面向对象模型象的基本思想就是以接近人类思维的方式将客观世界的一切实
体或现象模型化为一系列对象。每一种对象都有各自的内部状态和行为，不同对象之间的相互联系和相互作用就构成了各种不同的面向对象系统 4．什么是空间索引？阐述格网索引、四叉树索引、R树索引的基本思想。 答：（1）空间索引，也叫空间访问方法，是指依据空间对象的位置、形状以及空间对象之间的某种空间关系，按一定顺序排列的一种数据结构。其中包括空间对象的概要信息，如对象的标识、外接矩形及指向空间对象实体的指针。（2）①格网空间索引的基本思想是将研究区域按一定规则划分为大小相等或不等的网格，记录每一个网格所包含的地理对象。当用户进行空间查询时，首先计算出用户查询对象所在的格网，然后通过该格网快速查询所选的地理对象。 ②四叉树是一种对空间进行规则递归分解的空间索引结构，将已知范围的空间划成四个相等的子空间。如果需要可以将每个或其中几个子空间继续划分下去，这样就形成了一个基于四叉树的空间划分。 ③R-Tree是基于空间数据对象分割的空间索引方法，它采用空间对象的最小外包矩形MBR来近似表达空间对象 5．如何扩展SQL语言，使其支持空间查询？ 答：SQL的空间扩展，需要一项普遍认可的标准。OGC是由一些主要软件供应商组成的联盟，负责制定与GIS互操作相关的标准。在OGIS标准中，所指定的操作可分成三类：⑴用于所有几何类型的基本操作，⑵用于空间对象间拓扑关系的操作测试，⑶用于空间分析的一般操作 6．阐述数据库设计的基本步骤。 答：数据库设计分6个阶段：需求分析，概念结构设计，逻辑结构设计，物理结构设计，数据库实施，数据库运行和维护 7．阐述数据库的安全性、完整性、并发控制、数据库恢复基本思想。 答：①数据的安全性：保护数据库防止恶意的破坏和非法的存取，防范对象：非法用户和非法操作。②数据的完整性：防止数据库中存在不符合语义的数据，也就是防止数据库中存在不正确的数据，防范对象：不合语义的、不正确的数据。 ③并发控制就是要用正确的方式调度并发操作，使一个用户事务的执行不受其他事务的干扰，从而避免造成数据的不一致性。
第一章 1.GIS的名词分析与推论 GIS概念：具有地理数据的采集、管理、分析、表达能力，能为决策者提供有用地理信息的系统。 推论1：地理信息系统采集的数据为空间数据，即具有空间位置，又具有属性特征。地理信息系统的数据库因此又称为空间数据库。 推论二：地理信息系统具有采集、管理、分析地理数据和表达地理信息的能力。包括空间数据库建设和空间数据库的应用两个层次。 推论三：地理信息系统包括计算机硬件、软件、数据、系统开发人员和用户，但由于处理和分析的是地理数据，因此，在通用的硬件、软件基础上，还有体现专业特点的硬、软件。 2.GIS空间数据体系 空间数据库：空间数据和属性数据的组织 矢量有混合式、扩展式和开放式
矢量数据的空间数据组织：空间坐标数据的非结构化和属性数据的结构化 栅格数据：像元阵列 3.GIS数据模型 矢量数据模型：简单数据结构（面条结构）：如Shapefile、拓扑数据结构：如Coverge、面向对象的数据模型：如Geodatabase 栅格数据模型：栅格文件常用格式：*.tif,*.jpg,*.bmp等。GIS中的栅格格式：ESRI的Grid、Geodatabase的栅格数据集等。遥感图像的格式：PCI的* .pix，Erdas的*.img等。 4.空间数据库设计核心 将现实世界抽象为GIS数据模型，这是数据库设计的核心。 5.名词解释： 面条结构：数据按点、线、面为单元进行组织，点、线、面都有自己的坐标数据。最典型的是面条结构。 拓扑数据结构：不仅存储空间位置，同时存储空间关系。 拓扑关联：指存在于空间图形的不同类型元素之间的拓扑关系。如结点与弧段、弧段与多边形。 第二章 1.名词解释： 数据词典：以词典的方式描述和定义E-R模型设计中出现和形成的实体、关系。 数据模型匹配：实现将实体类型和特征类型（Coverage、Shapefile、Grid等）的匹配。
基于ArcSDE的空间数据库的设计与建立 摘要：随着地理信息系统的发展，传统的以文件形式管理、存储地理空间数据的方式已不能满足现在应用的需求。针对以上问题，本文通过arcsde对空间数据进行管理，使空间数据和属性数据统一存储在面向对象的关系型数据库（sql server）中，实现统一、高效的管理。 关键词：空间数据库；属性数据；arcsde 围绕空间数据的管理，前后出现了几种不同的空间数据管理模式：纯文件模式、文件结合关系型数据库的管理模式、全关系型数据库管理模式和面向对象的数据库管理模式。前两种方式都是将空间数据和属性数据分离存储，这样往往会产生诸多问题：1.空间数据与属性数据的连接太弱，综合查询效率不高，容易造成空间数据与属性数据的脱节；2.空间数据与属性数据不能统一管理，实质上是两套管理系统，造成资源的浪费和管理的混乱，数据一致性较难维护；3.由于空间数据不能统一在标准数据库里存放，造成空间数据不能在网上共享。而面向对象数据库管理系统技术还不够成熟，并且价格昂贵，目前在gis领域还不够通用。所以在较长时间内，还不能完全脱离现有关系型数据库来建设gis空间数据库。arcsde是esri公司提供的一个基于关系型数据库基础上的地理数据库服务器。同一些数据库厂商推出的在原有数据库模型上进行空间数据模型扩展的产品（如oracle spatial）不同，esri的arcsde 的定位则是空间数据的管理及应用，而非简单的数据库空间化。
1.系统目标 建成一个多级比例尺(100万、25万、5万、1万)矢量、栅格以及航空影像、遥感影像(tm,spot)的c/s结构基础地理空间数据库,便于对空间数据有效的管理、分发和应用。 2.总体设计方案 系统总体技术方案设计在充分考虑实际应用环境及应用需求的 基础上,结合考虑国际国内发展的主流趋势和平台产品的功能与性能来完成。 2.1技术路线 空间数据库建设应放弃数据文件式的管理方式,采用大型关系数据库管理系统(sql server)管理空间数据，arcsde作为sql server 2008和arc/info或其他地理信息系统软件的接口, vb/vc/delphi/java/c#为前端应用开发工具。其中，空间数据通过arcsde存储在sql server 2008数据库。arcsde是基于c/s计算模型和关系数据管理模式的一个连续的空间数据模型，借助这一模型,可将空间数据加入到数据库管理系统(rdbms)中去[1]。arcsde 融于rdmbs后,提供了对空间、非空间数据进行高效率操作的数据接口。由于arcsde采用c/s体系结构，大量用户可同时针对同一数据进行操作。arcsde提供了应用程序接口(api)，开发人员可将空间数据检索和分析功能集成到应用工程中去，以完成前端的应用开发,最终提供数据的存储、查询和分发服务。如图1所示： 图1结构图
《空间数据库原理》 第一章数据库 1、空间数据库：①提供结构用于存储和分析空间数据②空间数据由多维空间的对象组成③在标准数据库中存储空间数据需要大量的空间，从一个标准数据库中检索查询空间数据需要很多时间并且很累赘，通常导致很多错误。 2、DBMS:（数据的操作系统）一种操纵和管理数据库的大型软件，用于建立、使用和维护数据库。SDBMS：增加了处理空间数据功能的DBMS。①在它的数据模型中提供空间数据类型和查询语言②至少在执行时支持提供空间数据类型：空间索引；空间链接有效的算法。 在地理信息系统中为什么要研究专门的空间数据库系统？ 1.空间数据库能提供结构存储和空间数据分析 2.空间数据库包含多面空间的对象 3.在标准数据库中存储空间数据会需要过多的空间 4.标准数据库的查询反馈和空间数据分析会消耗过多时减并且留下大量错误空间 5.空间数据库能提供更多有效率的存储和空间数据分析 3、哈希（Hash）函数：一种将任意长度的消息压缩到某一固定长度的消息摘要的函数。 质数除余法（直接取余法）：f(x):=x mod maxM ;maxM一般是不太接近2^t的一个质数。 乘法取整法：f(x):=trunc((x/maxX)*maxlongit) mod maxM，主要用于实数。 平方取中法：f(x):=(x*x div 1000 ) mod 1000000);平方后取中间的，每位包含信息比较多。 第二章数据库基本原理 1、数据模型Data Model：关于数据基础或对象以及他们之间的关系的抽象描述被表示在一个数据库中。 3、概念数据模型：也称语义模型，关于实体和实体间联系的抽象概念集，用统一的语言描述、综合、集成的用户视图。 2、数据字典：是指对数据库的内容包括数据项和属性码定义，是元数据的重要组成部分。（是指对数据的数据项、数据结构、数据流、数据存储、处理逻辑、外部实体等进行定义和描述，其目的是对数据流程图中的各个元素做出详细的说明。） Metadata：是描述数据的数据，主要是描述数据属性的信息，用来支持如指示存储位置、历史数据、资源查找、文件记录等功能。 3、数据库设计和实现：①需求分析②概念数据建模③逻辑建模（参考DBMS和基础数据模型）④物理建模或者实现（参考物理存储和电脑环境）。 需求调查：根据数据库设计的主题对用户的需求进行调查，了解用户特点和要求，取得设计者与用户对需求的一致看法。需求分析：指的是在创建一个新的或改变一个现存的系统或产品时，确定新系统的目的、范围、定义和功能时所要做的所有工作。 4、E-R图：描述对象类型之间的关系，是表示概念模型的一种方式。 第三章基本空间概念 1、凸多边形：把一个多边形任意一边向两方无限延长成为一条直线，如果多边形的其他各边均在此直线的同旁，那么这个多边形就叫做凸多边形。 2、点集拓扑：一个基于相邻关系定义拓扑学空间的方法。 3、大圆距离：大圆距离指的是从球面的一点A出发到达球面上另一点B，所经过的最短路径（圆弧）的长度。 曼哈顿距离：两个点上在标准坐标系上的绝对轴距之总和。 4、欧式空间（欧几里德空间）：空间的坐标模型。作用：能将空间属性转化为以实数为元组的属性；坐标系包括一个确定的原点和在原点交叉的一对正交轴线。
实验报告 一、实验名称 二、实验目的 三、实验准备 四、实验内容及步骤 五、实验后思考题 班级：资工（基）10901 姓名：魏文风 序号：28 实验二、空间数据库管理及属性编辑 一、实验目的 1.利用ArcCatalog管理地理空间数据库，理解Personal Geodatabse空间数据库模型的有关概念。 2.掌握在ArcMap中编辑属性数据的基本操作。 3.掌握根据GPS数据文件生成矢量图层的方法和过程。 4.理解图层属性表间的连接(Join)或关联(Link)关系。 二、实验准备 预备知识： ArcCatalog 用于组织和管理所有GIS 数据。它包含一组工具用于浏览和查找地理数据、记录和浏览元数据、快速显示数据集及为地理数据定义数据结构。 ArcCatalog 应用模块帮助你组织和管理你所有的GIS 信息，比如地图，数据集，模型，元数据，服务等。它包括了下面的工具： ●浏览和查找地理信息。 ●记录、查看和管理元数据。 ●创建、编辑图层和数据库 ●导入和导出geodatabase 结构和设计。 ●在局域网和广域网上搜索和查找的GIS 数据。
管理ArcGIS Server。 ArcGIS 具有表达要素、栅格等空间信息的高级地理数据模型，ArcGIS支持基于文件和DBMS(数据库管理系统)的两种数据模型。基于文件的数据模型包括Coverage、Shape文件、Grids、影像、不规则三角网(TIN)等GIS数据集。 Geodatabase 数据模型实现矢量数据和栅格数据的一体化存储，有两种格式，一种是基于Access文件的格式－称为Personal Geodatabase，另一种是基于Oracle或SQL Server等RDBMS关系数据库管理系统的数据模型。 GeoDatabase是geographic database 的简写，Geodatabase 是一种采用标准关系数据库技术来表现地理信息的数据模型。Geodatabase是ArcGIS软件中最主要的数据库模型。 Geodatabase 支持在标准的数据库管理系统（DBMS）表中存储和管理地理信息。 在Geodatabase数据库模型中，可以将图形数据和属性数据同时存储在一个数据表中，每一个图层对应这样一个数据表。 Geodatabase可以表达复杂的地理要素（如，河流网络、电线杆等）。比如：水系可以同时表示线状和面状的水系。 基本概念：要素数据集、要素类 数据准备： 数据文件：National.mdb ，GPS.txt （GPS野外采集数据）。 软件准备： ArcGIS Desktop 9.x ---ArcCatalog 三、实验内容及步骤 第1步启动ArcCatalog打开一个地理数据库 当ArcCatalog打开后，点击, 按钮（连接到文件夹）. 建立到包含练习数据的连接（比如 “E:\ARCGIS\EXEC2”）, 在ArcCatalog窗口左边的目录树中, 点击上面创建的文件夹的连接图标旁的(+)号，双击个人空间数据库－National.mdb。打开它。. 在National.mdb中包含有2个要素数据集、1个关系类和1个属性表第2步预览地理数据库中的要素类 在ArcCatalog窗口右边的数据显示区内，点击“预览”选项页切换到“预览”视图界面。在目录树中，双击数据集要素集－“WorldContainer”，点击要素类－“Countries94”激活它。 在此窗口的下方，“预览”下拉列表中，选择“表格”。现在，你可以看到Countries94的属性表。查看它的属性字段信息。 花几分钟，以同样的方法查看一下National.mdb地理数据库中的其它数据。
人口分布空间数据库设计书 1）概念设计 概念设计是通过对错综复杂的现实世界的认识与抽象，最终形成空间数据库系统及其应用系统所需的模型。 具体是对需求分析阶段所收集的信息和数据进行分析、整理，确定地理实体、属性及它们之间的联系，将各用户的局部视图合并成一个总的全局视图，形成独立于计算机的反映用户观点的概念模式。概念模式与具体的DBMS无关，结构稳定，能较好地反映用户的信息需求。 表示概念模型最有力的工具是E-R模型，即实体-联系模型，包括实体、联系和属性三个基本成分。用它来描述现实地理世界，不必考虑信息的存储结构、存取路径及存取效率等与计算机有关的问题，比一般的数据模型更接近于现实地理世界，具有直观、自然、语义较丰富等特点。 本设计书中的E-R模型如图1所示： 图1 E-R模型 2）逻辑设计 在概念设计的基础上，按照不同的转换规则将概念模型转换为具体DBMS支持
的数据模型的过程，即导出具体DBMS可处理的地理数据库的逻辑结构(或外模式)，包括确定数据项、记录及记录间的联系、安全性、完整性和一致性约束等。导出的逻辑结构是否与概念模式一致，能否满足用户要求，还要对其功能和性能进行评价，并予以优化。 2.1要素分类 我们制作、统计的地理信息数据应该提供准确、可靠、经得起专业部门检验的地理信息，这就要求测绘部门和相关专业部门应该有一致的地理要素的定义和分类体系。依据GB/T 13923-2006《基础地理信息要素分类与编码》将地理要素分为了地位基础、水系、居民地及设施、交通、管线、境界与政区、地貌、植被 2.2 数据层设计 GIS的数据可以按照空间数据的逻辑关系或专业属性分为各种逻辑数据层或 专业数据层，原理上类似于图片的叠置。在进行空间分析、数据处理、图形显示时，往往只需要若干相应图层的数据。 数据层的设计一般是按照数据的专业内容和类型进行的。数据的专业内容的类型通常是数据分层的主要依据，同时也要考虑数据之间的关系。如需考虑两类物体共享边界(道路与行政边界重合、河流与地块边界的重合)等，这些数据间的关系在数据分层设计时应体现出来。不同类型的数据由于其应用功能相同，在分析和应用时往往会同时用到，因此在设计时应反映出这样的需求，即可将这些数据作为一层。 本设计书中的数据层设计如表2所示： 表2 数据层设计 2.3关系数据表 本设计书中的关系数据表如表3-表6所示：
空间数据库复习资料 （仅供参考） 1．什么是空间数据库？阐述空间数据库管理系统的主要功能？ 答：（1）空间数据库：是长期储存在计算机内、有组织的、可共享的大量空间数据的集合。（指某区域内以特定的信息结构和数据模型表达、存储和管理的空间数据的集合。） （2）主要功能：数据定义功能，数据组织、存储和管理，数据操纵功能，数据库的事务管理和运行管理，数据库的建立和维护功能；空间数据和空间关系的定义和描述，空间操作算子，空间数据索引，空间数据查询语言，几何完整性约束，长事务管理，海量空间数据的存储和组织，空间数据的可视化。 2．阐述数据库系统的外部、内部体系结构。 答：（1）外部体系结构：单用户结构/主从式结构，客户/服务器，分布式结构，B/S结构 （2）内部体系结构：三级模式结构：外模式，模式，内模式 3．什么是数据模型？阐述常用数据模型的基本思想。 答：（1）数据模型：在数据库中用数据模型来抽象、表示和处理现实世界中的数据和信息。数据模型应满足三方面要求：能比较真实地模拟现实世界，容易为人所理解，便于在计算机上实现。 （2）常用数据模型的基本思想：①层次模型是用树形结构来表示实体及实体间联系的模型，它将数据组织成一对多的联系。②网状模型是用网状结构来表示实体及实体间联系的模型，它将数据组织成多对多的联系。③关系模型是用二维关系来表示实体及实体间联系的模型，它将数据组织成规范化的关系表格。④面向对象模型象的基本思想就是以接近人类思维的方式将客观世界的一切实体或现象模型化为一系列对象。每一种对象都有各自的内部状态和行为，不同对象之间的相互联系和相互作用就构成了各种不同的面向对象系统 4．什么是空间索引？阐述格网索引、四叉树索引、R树索引的基本思想。 答：（1）空间索引，也叫空间访问方法，是指依据空间对象的位置、形状以及空间对象之间的某种空间关系，按一定顺序排列的一种数据结构。其中包括空间对象的概要信息，如对象的标识、外接矩形及指向空间对象实体的指针。 （2）①格网空间索引的基本思想是将研究区域按一定规则划分为大小相等或不等的网格，记录每一个网格所包含的地理对象。当用户进行空间查询时，首先计算出用户查询对象所在的格网，然后通过该格网快速查询所选的地理对象。 ②四叉树是一种对空间进行规则递归分解的空间索引结构，将已知范围的空间划成四个相等的子空间。如果需要可以将每个或其中几个子空间继续划分下去，这样就形成了一个基于四叉树的空间划分。 ③R-Tree是基于空间数据对象分割的空间索引方法，它采用空间对象的最小外包矩形MBR来近似表达空间对象 5．如何扩展SQL语言，使其支持空间查询？ 答：SQL的空间扩展，需要一项普遍认可的标准。OGC是由一些主要软件供应商组成的联盟，负责制定与GIS互操作相关的标准。在OGIS标准中，所指定的操作可分成三类：⑴用于所有几何类型的基本操作，⑵用于空间对象间拓扑关系的操作测试，⑶用于空间分析的一般操作 6．阐述数据库设计的基本步骤。 答：数据库设计分6个阶段：需求分析，概念结构设计，逻辑结构设计，物理

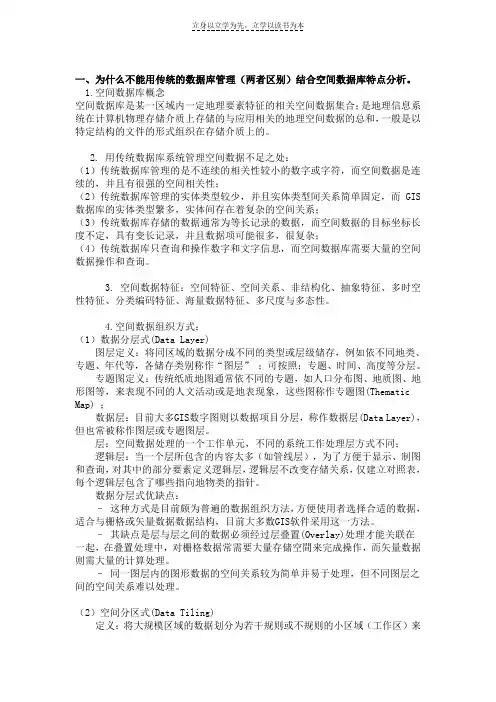

《空间数据库》复习 1、空间数据具有哪些特点？ 空间特征空间关系非结构化抽象特征多时空性特征分类编码特征海量数据特征 多尺度与多态性 2、为什么不适合直接采用关系型数据库对空间数据进行管理？ （1）传统数据库管理的是不连续的相关性较小的数字或字符，而空间数据是连续的，并且有很强的空间相关性； （2）传统数据库管理的实体类型较少，并且实体类型间关系简单固定，而GIS数据库的实体类型繁多，实体间存在着复杂的空间关系； （3）传统数据库存储的数据通常为等长记录的数据，而空间数据的目标坐标长度不定，具有变长记录，并且数据项可能很多，很复杂； （4）传统数据库只查询和操作数字和文字信息，而空间数据库需要大量的空间数据操作和查询。 3、常用的空间数据库管理方式有哪几种及其各自特点。 ㈠文件关系数据库混合管理方案 用一组文件形式来存储地理空间数据及其拓扑关系，利用通用关系数据库存储属性数据，通过唯一的标识符来建立它们之间的连接。 优点:⑴GIS 可通过DBMS提供的高级编程语言的接口，直接操纵属性数据，查询属性数据库，并在GIS的用户界面下，显示查询结果。⑵在ODBC推出后，GIS软件商只需开发GIS与ODBC的接口软件，就可将属性数据与任何一个支持ODBC的RDBMS连接。这样用户可在一个界面下处理图形和属性数据。 缺点:⑴属性数据和图形数据通过ID联系起来，使查询运算，模型操作运算速度慢；⑵数据发布和共享困难；⑶属性数据和图形数据分开存储，数据的安全性、一致性、完整性、并发控制以及数据损坏后的恢复方面缺少基本的功能；⑷缺乏表示空间对象及其关系的能力。㈡全关系式数据库管理方案 基于关系模型方式，将图形数据按关系模型组织。图形数据和属性数据统一存储在通用关系数据库中，即将图形文件转成关系存放在目前大部分关系型数据库提供的二进制块中。将图形数据变长部分处理成Binary Block字段 优点:⑴在全关系型数据库中加入了二进制数据块形式省去大量关系连接操作,可提高查询
数据库设计各阶段
1.数据库应用系统的设计步骤 按规范设计的方法可将数据库设计分为以下六个阶段 （1）需求分析; （2）概念结构设计; （3）逻辑结构设计; （4）数据库物理设计; （5）数据库实施; （6）数据库运行和维护。 2.需求分析 需求收集和分析是数据库应用系统设计的第一阶段。明确地把它作为数据库应用系统设计的第一步是十分重要的。这一阶段收集到的基础数据和一组数据流图（Data Flow Diaˉgram———DFD）是下一步设计概念结构的基础。概念结构对整个数据库设计具有深刻影响。而要设计好概念结构，就必须在需求分析阶段用系统的观点来考虑问题、收集和分析数据及其处理。如何分析和表达用户需求呢？在众多的分析方法中，结构化分析（Structured Analysis，简称SA方法）是一个简单实用的方法。SA方法用自顶向下、逐层分解的方式分析系统。用数据流图，数据字典描述系统。然后把一个处理功能的具体内容分解为若干子功能，每个子功能继续分解，直到把系统的工作过程表达清楚为止。在
处理功能逐步分解的同时，它们所用的数据也逐级分解。形成若干层次的数据流图。数据流图表达了数据和处理过程的关系。处理过程的处理逻辑常常用判定表或判定树来描述。数据字典（Data Dictionary，简称DD）则是对系统中数据的详尽描述，是各类数据属性的清单。对数据库应用系统设计来讲，数据字典是进行详细的数据收集和数据分析所获得的主要结果。数据字典是各类数据描述的集合，它通常包括以下5个部分： （1）数据项，是数据最小单位。 （2）数据结构，是若干数据项有意义的集合。 （3）数据流，可以是数据项，也可以是数据结构。表示某一处理过程的输入输出。 （4）数据存储，处理过程中存取的数据。常常是手工凭证、手工文档或计算机文件。 （5）处理过程。 3.概念结构设计 如同软件工程中重视需求分析与规范说明的思想一样，数据库设计中同样十分重视数据分析、抽象与概念结构的设计。概念结构的设计，是整个数据库设计的关键之一。概念结构独立于数据库逻辑结构，独立于支持数据库的DBMS，也独立于具体计算机软件和硬件系统。归纳总结，其主要特点是：
国家科学数据共享工程 中国地球系统科学数据共享试点 2004DKA20180 空间与属性数据库建库规范 （征求意见稿） 中国科学院地理科学与资源研究所 二○○五年三月，北京
中国地球系统科学数据共享试点 矢量数据库建库规范 （征求意见稿） （二○○五年三月） 前 言 资源环境领域的历史数据具有重要的研究价值，把历史数据及时数字化、建库管理，不仅能够使积累的历史数据更方便地为科技工作者使用，同时这也是科学数据共享工程中的重要一环。在长期矢量数据库建库（以下简称矢量库）的过程中，对其建设路线、操作规程和实际应用进行总结提炼、制定出本矢量数据库建设规范，以期为中国地球系统科学数据共享网中的矢量建库进行指导。 本规范包括五个部分和一个附录。 本规范起草单位：中科院地理科学与资源研究所 本规范由中国地球系统科学数据共享服务网组织起草并负责解释。 1 适应范围 本规范适用于地学领域的矢量数据建库建设以及相关的空间数据处理工作。 2 引用标准 GB/T 14512—93 1:1000000地形图编绘规范及图式 GB/T 16831--1997 地理点位置的纬度、经度和高程的标准表示法 GB/T 17278—1998 数字地形图产品模式 GB/T 17797—1999 地形数据库与地名数据库接口技术规程 GB/T 17798—1999 地球空间数据交换格式 GB/T 18315—2001 数字地形图系列和基本要求 GB/T 18316—2001 数字测绘产品检查验收和质量评定 GB/T 18317—2001 专题地图信息分类与代码 GB 14051—93 地形图用色 GB 12409—90 地理格网 GB/T 2260-2002 中华人民共和国行政区划代码 GB2808-81 全数字式日期表示法
第31卷总第77期 西北民族大学学报(自然科学版)Vol.31,No.1 2010年3月 Journal of N orthw est U niversity for N ationalities(Natural Science)Sep,2010 GIS空间数据库设计方法讨论 薛国梁 (西北民族大学人事处,甘肃兰州730030) [摘 要]通过分析地理信息系统建设过程中空间数据库的建设内容1综述空间数据块的划分、图层的分层设计方法、专题图层划分和数据集设计、分析空间数据库的结构,讨论了空间数据库系统建设的方法和需解决的关键技术问题1 [关键词]GIS;空间数据库;专题图层;元数据 [中图分类号]TP311.131 [文献标识码]A [文章编号]1009-2102(2010)01-0049-04 0 引言 地理信息系统是集计算机科学、空间科学、信息科学、测绘遥感科学、环境科学等学科于一体的新兴边缘科学1GIS从20世纪60年代出现以来,至今只有短短的40多年时间,但已成为已成为多学科集成并应用于各领域的基础平台,成为地学空间信息分析的基本手段和工具1目前,地理信息系统不仅发展成为一门较为成熟的技术科学,而且已成为一门新兴产业,在测绘、地质、水利、环境检测、土地管理、城市规划、国防建设等领域发挥越来越重要的作用1 1 空间数据库内容 每个GIS数据集都提供了对世界某一方面的空间表达,包括: 基于矢量的要素(点、线和多边形)的有序集合; 诸如数字高程模型和影像的栅格数据集; 网络; 地形和其他地表; 测量数据集; 其他类型数据,诸如地址、地名和制图信息; 描述性的属性1 除了地理表现形式以外,地理数据集还包括传统的描述地理对象的属性表1许多表和空间对象之间可以通过它们所共有的字段(也常称为“关键字”)相互关联1就像它们在传统数据库应用中一样,这些以表的形式存在的信息集和信息关系在GIS数据模型中扮演着非常关键的角色1 2 空间数据表现形式 211 空间关系:拓扑和网络 空间关系,比如拓扑和网络,也是一个GIS数据库的重要部分1使用拓扑是为了管理要素间的共同边界、定义和维护数据的一致性法则,以及支持拓扑查询和漫游(如确定要素的邻接性和连接性)1 [收稿日期]2009-12-10 [作者简介]薛国梁(1980—),男,陕西韩城市人,党政管理研究实习员,主要从事高教管理工作1
1.空间数据的定义及特点 定义：空间数据是指用来描述空间实体的位置、形状、大小及其分布特征等诸多方面信息的数据，以及表示地球表层一定范围内的地理事物及其关系。 特点：（1）空间性，空间性表示了空间实体的位置或所处的地理位置、空间实体几何特征以及空间实体的拓扑关系，从而形成了空间实体的位置、形态以及由此产生的一系列特性。空间性又包括空间定位、空间度量、空间结构和空间集合。（2）专题性，专题性是指在一个坐标位置上的地理信息具有专题属性信息。（3）时间性，时间性是指空间数据的空间特性和属性特征随时间变化的动态变化特征，即时序特征。 2.空间数据库的定义及特点 定义：空间数据库是存放空间数据的数据库。更准确地说，空间数据库是描述空间物体的位置数据、位置数据元素（点、线、面）之间的拓扑关系及描述这些物体的属性数据的数据库。 特点：（1）空间数据库管理的是现实世界中相关性大的连续数据，要求进行综合管理；（2）空间数据库中描述的数据实体类型多，关系复杂。使数据模型复杂；（3）空间数据库存储的空间数据具有非结构化特征，不满足关系数据模型的范式要求。 3.传统关系数据库模型的局限性 答：（1）用关系模型描述具有复杂结构和含义的地理对象时，对地理实体进行不自然的分解，导致存储模式、查询途径及操作等方面不够合理；（2）关系数据库模型无法用递归和嵌套的方式来描述复杂关系的层次和网状结构，因此模型和操作复杂地理对象的能力较弱；（3）空间数据中图形数据通常是变长的，而一般空间数据库管理系统记录固定长度的记录，这不利于空间数据的表达；（4）GIS要管理的是具有高度内部联系的数据，为了保证地理数据库的完整性，需要复杂的安全维护系统。 4.空间数据库引擎的定义及特点 答：定义：SDE是空间数据组织管理的重要基础技术，从用户的角度的角度看，SDE是用户和异构空间数据库的接口；从软件的角度看，SDE是应用程序和空间数据库管理系统之间的查件，用来管理空间数据库；从系统的角度来看，SDE 利用空间数据库管理系统和其扩展功能，实现空间数据在数据库中的物理存储。特点：（1）采用空间数据库管理系统高效组织和管理海量空间数据；（2）采用高度结构化的关系表存储；（3）实现真正的client/serve计算，并在系统级、数据库级实现信息共存；（4）不足是还没有实现不同GIS平台之间的数据互操作。 5.Shapefile的文件格式 答：Shapefile至少由三个固定的文件组成，主文件（.shp）、索引文件（.shx）、表文件（.dbf）。Shapefile是ArcView的原生数据格式，属于简单要素类。Shapefile 中的信息分两类，一种与数据有关，如文件的记录信息，主文件文件头有关数据描述的字段，一种与数据的组织管理有关，如文件和记录的长度和记录的偏移等。（1）Shapefile中主文件（.shp）由固定长度的文件头和不变长度的空间数据记
空间数据库课程设计兼ARCSDE入门 手册 一．ArcSDE的配置 数据库的创建 数据库的配置 数据库的网络配置 数据库的控制和管理 ArcSDE的配置 二.数据库的设计 建立数据库连接 表的创建与设计 版本的注册与创建 成员角色与任务分配 三．问题与解决方案 软件本身的问题 多版本编辑的问题 四．总结 个人心得 各成员工作情况 一. ArcSDE的配置 1.数据库的创建：
打开Database Configuration Assistant工具 如图(1.1)所示 为初始界面 图(1.1) 按照向导对话框依次选择执行的操作创建数据库→选择一般用途的模→输入数据库名称和SID号(*注意SID号默认和数据库名相同)→管理选项(默认设置)→输入口令号(*可以根据不同的用户设置不同的口令)→存储选项(默认设置)→数据库文件所在位置(默认设置)→恢复配置(默认设置)→数据库内容(默认设置)→初始化参数(默认设置)→数据库存储(默认设置)→创建选项(如图1.2)→确定对话框→开始创建图1.2 2.数据库的配置 创建数据库成功之后需要进行数据库的配置，同上打开Database Configuration Assistant工具，点击下一步，选择配置数据库选项→选择需要配置的数据库→数据库内容(默认设置)→连接模式(*客户机较少时默认设置)，点击完成开始配置数据库(如上图) 3.数据库的网络配置 配置数据库之后，打开Oracle Net Configuration Assistant 工具，如图(1.4)为初始界面 图1.4
按下一步进入监听程序配置→监听程序(*若需要添加新的监听程序，选择添加，这里选择已有的监听程序，选择重新配置如右图)→选择监听程序→选择协议(默认有TCP)→选择端口(*端口号默认为1521，若配置了多个监听程序，不应重复使用1521端口，否则后期的本地NET服务名配置会出错,如右图)→完成配置好监听程序后配置本地NET服务名配置→重新配置→选择Net服务名(根据新创建的数据库选择服务名)→服务名配置(输入新创建的数据库名)→选择协议(默认配置)→输入主机号和选择端口(主机号为计算机名)→选择测试→测试登录方式用户名填system,口令重新输入，如右图（若测试失败，可以试着重新配置数据库，注意配置端口号） 4.数据库的控制和管理 工具: OEM和SQL*PLUS 登录OEM方式：网页登陆。（下图） 网址可在安装目录oracle\product\10.2.0\db_1\install\readme.txt中得到，输入网址，并用sys用户登录，使用SYSDBA身份。 登录SQL*PLUS方式:对话框登录。 输入用户名:System, 输入口令： 输入主机字符串：数据库名 （右图）
需求分析 1.分析的重要性 需求分析就是分析软件用户的需求是什么。如果投入大量的人力，物力、财力、时间，开发出的软件却没人要，那所有的投入都是徒劳。如果费了很大的精力，开发一个软件，最后却不满足用户的要求，从而要重新开发过，这种返工是让人痛心疾首的。比如：用户需要一个for linux的软件，而你在软件开发前期忽略了软件的运行环境，忘了向用户询问这个问题，而想当然的认为是开发for windows的软件。当你千辛万苦地开发完成向用户提交时才发现出了问题，那时候你是欲哭无泪了，恨不得找块豆腐一头撞死。 需求分析之所以重要，就因为他具有决策性、方向性、策略性的作用，他在软件开发的过程中具有举足轻重的地位，大家一定要对需求分析具有足够的重视。在一个大型软件系统的开发中，他的作用要远远大于程序设计。 2.需要分析的过程和任务 随着社会发展水平的日益提高，人民的生活水平越来越高，私家车也是越发的普及，人们对于自由旅游的意向越来越浓重，大量的出游人群都会选择自驾游。但对景点的路线规划很多人都会有一定的犹豫，不知该如何选择。 在这样的背景之下，我们进行了这个课程设计，简洁方便的找出去某个景点的最佳方案，我们建立“任行”旅游查询平台让游客更加方便的进行查找，比如去某个旅游景点的最优路径。 需求分析的阶段分为以下四个方面： 问题识别，分析与综合，面向游客介绍，评价系统。 问题识别 就是从实际出发，了解我们设计的平台的适用范围，我们应该达到的标准，这些需求包括：功能需求(做什么)，性能需求(要达到什么标准)，可靠性需求(不发生道路寻找混乱的情况)，方便需求(寻找最优化路径)。 分析与综合 对每一步的连接窗口进行监测，避免发生逻辑混乱。逐步细化每补的功能，分析是否能满足游客的切身需求，剔除不合理的部分，增加需要的能解

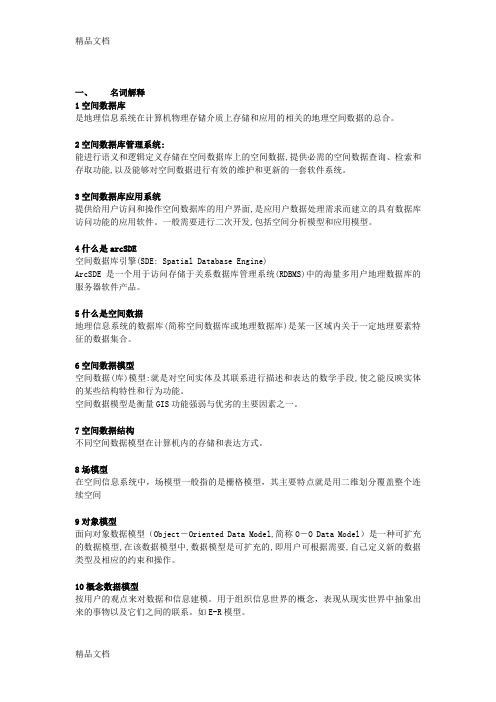

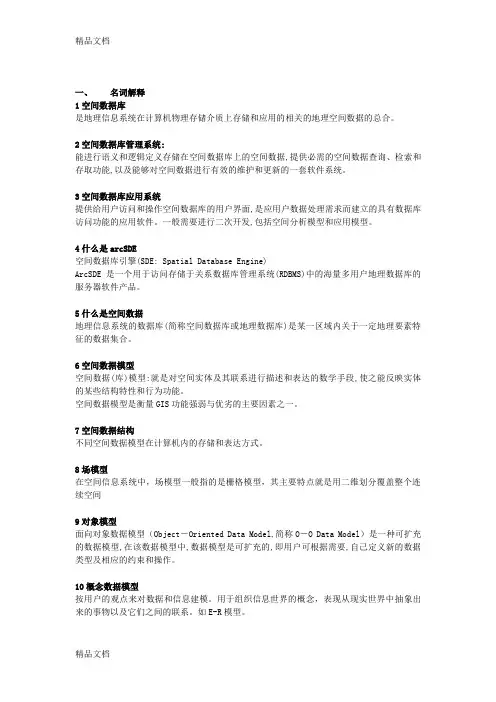

一、名词解释 1空间数据库 是地理信息系统在计算机物理存储介质上存储和应用的相关的地理空间数据的总合。 2空间数据库管理系统: 能进行语义和逻辑定义存储在空间数据库上的空间数据,提供必需的空间数据查询、检索和存取功能,以及能够对空间数据进行有效的维护和更新的一套软件系统。 3空间数据库应用系统 提供给用户访问和操作空间数据库的用户界面,是应用户数据处理需求而建立的具有数据库访问功能的应用软件。一般需要进行二次开发,包括空间分析模型和应用模型。 4什么是arcSDE 空间数据库引擎(SDE: Spatial Database Engine) ArcSDE是一个用于访问存储于关系数据库管理系统(RDBMS)中的海量多用户地理数据库的服务器软件产品。 5什么是空间数据 地理信息系统的数据库(简称空间数据库或地理数据库)是某一区域内关于一定地理要素特征的数据集合。 6空间数据模型 空间数据(库)模型:就是对空间实体及其联系进行描述和表达的数学手段,使之能反映实体的某些结构特性和行为功能。 空间数据模型是衡量GIS功能强弱与优劣的主要因素之一。 7空间数据结构 不同空间数据模型在计算机内的存储和表达方式。 8场模型 在空间信息系统中，场模型一般指的是栅格模型，其主要特点就是用二维划分覆盖整个连续空间 9对象模型 面向对象数据模型（Object―Oriented Data Model,简称O―O Data Model）是一种可扩充的数据模型,在该数据模型中,数据模型是可扩充的,即用户可根据需要,自己定义新的数据类型及相应的约束和操作。 10概念数据模型 按用户的观点来对数据和信息建模。用于组织信息世界的概念，表现从现实世界中抽象出来的事物以及它们之间的联系。如E-R模型。
仓库管理系统数据库设计说明书 当前版本号：1.0
目录 1 引言 (3) 1.1 编写目的 (3) 1.2 背景 (3) 1.3 参考资料 (3) 2 数据库设计概要 (3) 2.1需求分析 (4) 2.2功能模块设计 (5) 2.3数据字典 (6) 3 数据库的详细设计 (7) 3.1数据库概念设计 (7) 3.2数据库逻辑设计 (10) 3.3 数据库连接 (13)
1 引言 1.1编写目的 本文档主要是《仓库管理系统》的数据库设计，包括数据库相关的概要设计和详细设计以及其他相关内容，面向阅读群体为测试人员、开发人员等。 1.2背景 市面上虽然有众多各种各样的仓库管理系统，但是运行在移动端的却比较少，本仓库管理系统便是在这一条件下而进行开发的，简单易用，占用空间小，适用于搭载android系统的移动终端。 1.3参考资料 《疯狂Android讲义（第2版）》出版社：电子工业出版社，第1版（2013年3月1日）《数据库系统实现（第2版）》出版社：机械工业出版社，第2版（2010年5月1日） 2数据库设计概要 所谓数据库设计是指从对现行非计算机管理的数据库系统的分析到最终实现由计算机管理的数据库系统的全过程。它包括表、查询、报表等的设计。总的原则应从提高数据处理效率及便于数据处理两方面考虑。数据库是信息系统的核心和基础。它把信息系统中大量的数据按一定的模型组织起来，提供存储、维护、检索数据的功能，使信息系统可以方便、及时、准确地从数据库中获得所需的信息。数据库设计的步骤有需求分析，概念结构设计，逻辑结构设计。
2.1需求分析 2.1.1入库操作 入库功能实现可分为以下几个部分： (1)定制入库单 由操作人员输入最基本的信息，从商品信息表中获取商品相关信息，从供应商信息表中获取供应商的相关信息。 (2)输入入库单对应的商品信息 入库商品与入库单自动关联，从商品信息表中获取商品的相关信息。入库操作的数据流图如图2-1-1所示。 图2-1-1 入库数据流图 2.1.2出库操作 出库功能实现可分为以下几个部分： (1)定制出库单 由操作人员输入最基本的信息，从商品信息表中获取商品相关信息，从客户信息表中获取客户相关信息。 (2)输入出库单对应的商品信息 出库商品与出库单自动关联，从商品信息表中获取商品的相关信息。处理流程如图2-2-2
