油田注水工艺技术
注水是提高油田开发水平，保持油藏能量的主要手段，是保持油田稳产的主要措施。本部分收集汇编了注水名词、分层配注、分层测试、注水水质、注水井洗井、水质化验、计量仪表及注水井管理等七方面内容。通过本部分的学习，可使采油工了解注水的目的及作用，掌握注水的全过程，懂得注水工艺和有关注水设备的性能，学会日常生产操作以及常见事故的预防、判断和处理，并能充分利用注采关系，进行油水井动态分析，提高幽静挖潜措施。
注水井名词
1 什么是注水井？
答：用来向油层内注水的井叫注水井。
2 什么是水源？
答：在注水过程中，要用大量的水。因此，常用河水、湖水、海水、地下水及含油污水作为注入水的来源，简称水源。
3 什么是谁的净化？
答：将地面水或地层水在注入油层以前，必须进行处理，使其符合注入水标准，这种处理水的措施叫水的进化。
4 什么是注水站？
答：为了将水源的水或经过水质处理后的水加压外输，以满足注水的压力要求，必须有一套设备，安装这些设备的地方叫注水站。
5 什么是配水间？
答：控制和调节各注水井注水量的操作间叫配水间。配水间分为多井配水间和单井配水间。多井配水间可控制和调节两口井以上的注水量；单井配水间只控制和调节一口井的注水量。6 配水间的设备主要有哪些？
答：分水器、流量计及辅助设备。
7 分水器有哪几部分组成？
答：由总闸门、汇集管、孔板法兰、上流阀门、下流阀门和泵压表组成。
8 有一cyb-150型注水井口，150表示什么？
答：表示井口的工作压力是15个兆帕。
Cyb-150井口的实验压力为工作压力的2倍即为30兆帕。
9 什么是试注？
答：新井投注或油井转注的实验与工程叫试注。
10什么是转注？
答:注水井通过排液和洗井达到井筒清洁并水质合格时，开始转入注水叫转注。
11什么是正注？
答:从油管往井内注水叫正注。
12什么叫反注？
答:从套管往井内注水叫反注。
13什么叫合注？
答:从油管和套管同时往井内注水叫合注。
14什么叫笼统注水？
答：在注水井上不分层段，在相同的压力下的注水方式叫笼统注水。
15什么是分层注水？
答：在注水井上对包不同性质的油层区别对待，应用封隔器、配水器为主组成的分
层配水管柱，用不同压力定量注水的方式叫分层注水。
16 什么是洗井？
答：把注水井井底和井筒的腐蚀物、杂志等沉淀物冲洗出来，达到井底和井筒的清洁的一种措施叫洗井。
17 什么是注水？
答：利用注水井把水注入油层，以补充和保持油层压力措施称为注水。
18 油田为什么要注水？
答：油田投入开发后，随着开采时间的增长，就要不断地消耗油层本身能量，油层压力就会不断下降，使地下原油大量脱气，粘度增加，油井产量大大减少，甚至会听喷停产，造成地下残留大量死油采补出来。为了弥补原油采出后所造成的地下亏空，保持或提高油层压力，实现油田高产稳产，并获得较高的采收率，必须对油田进行注水。
19 什么是分层定量注水？
答:配多层的注水井，按地质方案要求，分层注水量按配注量进行注水，叫分层定量注水。
20 咋样定量注水？
答:要调节好注水量，达到每口注水井配置要求，根据每天的配置量算出每小时的注水量。如果用流量计计量，要算好流量计格数。
小时注水量=日配注量／24
流量计格数=小时注水量/档板常数
例如，某日配配量数为240立方米，20小时注水180立方米，要注水20立方米，需要补上。那么4小时需注水量应该是240-180=60立方米，在求出每小时注水量=60/40=15立方米。这时就要认真调节，保证达到配主要求。
21什么是启动压力？
答：注水井开始吸收水的压力叫启动压力。
22怎样测定启动压力？
答：一般都用降压法，当用流量计测定时，测出流量计指针落零的压力，当用水表测定时，测出水表指针不走时的压力。
23什么是静水柱压力？
答：从井口到油层中部的水柱压力叫静水柱压力
静水柱压力=油层中部深度×水的中度/100
式中除以100变成标准计量单位兆帕。在实践中要会计算静水柱压力。
例如，某井油层中部深度为1000米，用清水压井至井口，计算静水柱压力是多少兆帕？
根据上述公式：
静水柱压力=油层中部深度×水的重度/100=1000×1/100=109（兆帕）24什么是注水压差？
答:注水井注水时，井底压力与地层压力的差值叫注水压差。
注水压差=井口压力+静水柱压力-地层压力。
注水井井底压力称为注水压力。它在数值上基于注水井井口压力再加上相当于井深的水柱压力。表达式为：
井口压力+静水柱压力=井底压力。
注水井如果采用正注，井口压力为油压，如果采用反注，井口压力为套压。
注水井流压为注水时油层中部的井底压力。在实践中上述几个压力的关系要搞清楚。
25什么是注水强度？
答：注水井单位有效厚度油层的日注水强度叫注水强度。单位：立方米/（日·米） 注水强度=日注水量/有效厚度 因为注水量=3000÷30=100立方米
则注水强度=100/20=5（立方米/日·米） 注水强度=
有效厚度
日注水量
注水强度的大小，直接影响油层压力和油井含水上什速度。平时必须掌握而且会计算。
例如某井89年4月累计注水3000米3，
油层有效厚度20米，计算注水强度时多少？
根据公式：
注水强度=
有效厚度
日注水量
因为日注水量=3000÷30=100立方米 则注水强度=
20
100
=5（立方米/日·米）
26什么是吸水指数？
答：注水井在单位注水压差下的日注水量叫吸水指数。
吸水指数=日注水量/注水井流压-注水井静压立方米/日·兆帕
吸水指数的大小反映油层吸水能力的强若弱，在注水井的管理中应用比较广泛，可根据吸水指数的变化，分析判断注水井的井下工作状况及油层的吸水情况。
因为正常注水时，不可能经常关井测注水井静压，可用测指示曲线的办法，求出的不同流压时的日注水量后，按下式计算出吸水指数。
吸水指数=两种工作制度下日注水量之差/两种工作制度下流压之差（立方米·兆帕）
根据上式，为了经常掌握注水井吸水能力的变化，可以通过注水井指示曲线求得。即在全井指示曲线或分层指示曲线上任意取两点日注水量之差与相对应的注水压力之差之比，计算出吸水指数，如图5—2所示。
Ｋ吸=Q 2-Q 1/P 2-P 1 式中K 吸—吸水指数
Q 2、Q 1—任意两点的注水量。
P 2、 P 1-为Q 2、Q 1相对应的注水压力。
按上述公式，如果知道对应压力下的注水量就可以算出吸水指数。 例如，某井用降压法测得注水压力量就可以计算日注水量分别是60米3
、45
米3根据公式：
K吸=Q2-Q1/P2-P1=60-45/5-4=15（米3/日·兆帕）
为了及时掌握每天油层吸水能力的变化情况，可采用视吸水指数。
视吸水指数=注水井日注水量/注水井井口压力
笼流注水时，注水井的井口压力，油管注水时应取套压，套管注水时应取油压。
27什么是注水效率？
答:注水系统中机、泵效率、管网效率和井筒效率的综合效率称为系统效率。
28怎样提高注水系统效率？
答:注水系统效率是注水管理的一项重要技术经济指标。提高注水系统效率的主要途径是机、泵选择的合理，不打回流，在满足注水量的前提下，尽可能的提高注水泵的效率，注水管网布局合理，减少截流，最大限度的降低管网丫头损失，降低嘴损和管损。
29什么是管损？
答：注水时油管内的沿程压力损失。管损可以通过管损曲线查出。
30什么是嘴损？
答:注水时，通过水嘴的压力损失叫嘴损。
P嘴损=P泵-P配-P管损
例如，某注水井的配注压力是10兆帕，注水时的沿管径损失压力为0.2兆帕，注水泵压是12兆帕，根据公式，该井的水嘴损压是P嘴损=P泵-P配-P管损=12-10-0.2=1.8
（兆帕）
31怎样计算注水系统（地面）效率？
答：注水系统（地面）效率是指注水系统机、泵、管网的综合效率。其公式为：
η系统=η机·η泵·η管网
式中
η系统—注水系统（地面）效率（%）；
η—点机效率。由电机铭牌给定，一般为92-95%；
η泵—注水泵效率（%）。
一般测定离心泵泵效率的计算公式为：
η泵=N有/N轴·100%
其中N轴=3·I·U·COSΦ·η机
N有=Q·H·r/102
式中Q—泵排量（升/秒）
H—扬程（米）
r—介质的重量（与压力温度有关）
I—电流（安培）
U—电压（伏）
COSΦ—功率因数，视电机型号不同而不同，一般为0.685-0.90；
N有—有用功率（千瓦）；
N轴—泵轴功率（千瓦）；
η管网—系统管网效率。系统管网效率，在数值上可简单按下式计算: η管网=P注/P泵·100%
式中；
P注—注水井平均井口压力（兆帕）；
P泵—注水泵平均泵压（兆帕）。
32目前油田常用的计算注水泵效的方法是什么？
答：常用的方法有:温差法、流量法两种。
（1）温差法:其计算公式（不考虑等熵温升）为；
η泵=△P/△P＋42.7△T×100%
式中：
η泵—离心泵泵效；
△P—离心泵出口与进口压力差（兆帕）；
△T—离心泵出口与进口温度差（℃）。
（2）温差法：其计算公式（考虑等熵温升时）为；
η泵=△P/△P＋4.1868（△T-△T1）
式中:
△T1—等熵温升修正值，可查表求得。
（3）流量法：其计算公式为：
η泵=N有效/N轴·100%
式中N有效—泵的有效功率（千瓦）；
N轴—泵的轴功率（千瓦）。
N=3·U·I·cosΦ·η电
式中:
N—泵轴功率（千瓦）；
U—电机线电压（千瓦）；
I—电机线电流（安）；
cosΦ—电机功率因数，一般为0.84-0.89；
η电—电机效率，一般为0.94-0.97.
N有效=Q·△P/1000
式中：
Q—泵排量（立方米/时）；
△P—泵出口与进口压差（兆帕）。
33什么是磁化注水技术？
答:利用磁化增注器，对注入水进行磁化，提高注入水对注入层的渗透能力，达到增注的目的，称为磁化注入水。
所谓磁化增注器的材料是永久磁铁。
注水井分层配注
34什么是分层配注？
答：在注水井下封隔器把油层分隔开几个注水层段。下配水器、安装不同直径的水嘴的注水工艺叫分层配注。
35注水井为什么要分层配注？
答：为了解决层间的矛盾，把注入水合理的分配到各层段，保持地层压力。对渗透性好，吸水能力强的层控制注水；对渗透性差，吸水能力弱的层加强注水。使高、中、低渗透性的地层都能发挥注水的作用，实现油田长期高产稳产，提高最终的采收率。
36注水井分层配注前要做好哪些工作？
答:做好如下六项工作：
（1）探砂面、冲砂、探人工井底。
（2）查套管内径变化。
（3）查射孔质量。
（4）查管外串槽。
（5）查油层部位。
（6）侧吸水剖面。
37注水井分层配水的原则是什么？
答:当油层无控制注水时，分层注入量为：
注水量=地层吸水指数×注水压差
注水压差=井口压力+静水柱压力-管损-嘴损-油层启动压力。
由上式可知，无论油层是控制注水还是不控制注水，井口压力、静水柱压力、油层启动压力都是不变的，区别在与配水压差比注水压差增加了嘴损压力，说明控制注水时，配水量是随着嘴损的变化而变化。因此，当对某油层要控制注水量时，可选用所需直径的水嘴，在井下改变井底注水压力，实现分层配注。
38分层配水嘴选择原理是什么？
答:利用配水嘴的节流作用，降低注水压力，从而达到控制高渗透层的目的。因此可以利用通过配水嘴后需要降低的注水压力（即嘴损）来求得配水嘴的尺寸。
39分层配水嘴选择方法有几种？
答：有嘴损曲线法、原理推算法，简易法三种。
下面举简易法常用调选水嘴直径的经验公式：
（1）空心配水器利用简易法计算水嘴直径的公式:
d调=d原
式中：
d调—需调换的水嘴直径；
d原—原水嘴直径；
Q配—配注量；
Q实—实注量；
（2）偏心配水器选配水嘴直径的经验公式；
d选=d用·b
式中：
d选—需要选择的水嘴直径；
d用—已用那的水嘴直径；
b—层段数值常数；
加强层b=1.1,均衡层b=1.0控制层b=0.9;
Q配—配注量；Q实—实注量。
40配水嘴起什么作用？
答：配水嘴的作用是节流水压、控制水量、定量注水。
41什么是分层配水管柱?
答：分层配水管柱式对水井分层定量配水，以保持油田注采平衡，提高油田开发效果的井下装置，由封隔器、配水器、循环凡尔等组成。
42目前注水管柱组合有几种？
答：注水管柱组合主要有固定式、空心式、偏心式、合注式、混合式、笼统式等六种注水管柱。
43固定式注水管柱由哪些井下工具组成？
答：由工作筒、745-4或745-5固定式配水器、457-8封隔器、测试球座（中间球座）、底部挡球短接（循环凡尔）等，连接油管组成，如图5—3所示。
图中，1为工作筒，2为745-4型配水器，3为457-8型封隔器，4为底部挡球短接。
44空心式柱水器由哪些井下工具组成？
答：由空心器、457-8封隔器，底部循环凡尔等连接油管组成，如图5-4所示
图中，1为空心配水器、2为457-8型封隔器，3为底部档球短接。
45偏心式主水管由哪些井下工具组成？
答：由偏心配水器、457-8封隔器、撞击筒、底部挡球短接等连接油管组成，如图5-5所示图中，1为偏心配水器，2为457-8型封隔器，3为撞击筒，4为底部挡球短接。
46合注式注水管柱由哪些并下工具组成？
答：合注式注水管柱可以分别由固定式、偏心式或空心式配水器连接油管组成，其他工具与固定式、空心式、偏心式注水管柱井下工具相同，如图5-6所示。
图中，1为457-8型封隔器，2为偏心配水器，3为撞击筒，4为底部档球短接。
47混合式注水管柱由哪些井下工具组成？
答：由工作筒，偏心配水器、457-8封隔器、测试定位短接、745-5配水器、撞击筒、底部挡球短接等连接油管组成，如图5-7所示。
图中，1为工作筒，2为偏心配水器、3为457-8型封隔器，4为测试定位短接，5
为745-4型配水器，6为撞击筒，7为底部档球短接。
48笼统式注水管柱由哪些井下工具组成？
答：笼统式注水管柱又称光油管柱水管柱。因为不分层注水，故管柱只由油管组成，最底部一根油管焊有喇叭器，如图5-8所示。
图中，1为油管，2为喇叭口。
49注水井用的封隔器的作用是什么？
答：水力压差式封隔器的作用是与各种配水器配套使用，用来分隔油层、实现分层配注、分层测试、分层作业和保护油层上部套管的作用。
50封隔器统一编号方法是什么？
答:编号方法是用中文字（或拼音字母）和三个阿拉伯数字表示:
第一个中文字表示设计单位。
第一个数字表示结构形式，目前有八种形式，1表示支撑式；2表示卡瓦式；3表示皮碗计；4表示水力压差式；5表示水力密封式；6表示水力密封式；7表示水力压缩式；8表示水力机械式。、
第二个数字表示封隔器适用的套管公称直径。
第三个数字表示封隔器的第几种形式的第几种结构。
横线后面的数字表示设计次数。
用于油井的封隔器叫油井封隔器，如庆851-3型封隔器；用水井的封隔器叫水井封隔器，如庆457-8型封隔器。
51.457-8封隔器的性能、规范、结构、原理是什么？
答：457-8封隔器的性能是水力压差式封隔器，常与各种配水器配套使用，靠油套管间的水力压差，胀开胶皮筒，密封套环形空间，达到分隔油层的目的。
457-8封隔器的技术规范见表5-1
表5-1 457－8型封隔器技术规范
457-8型封隔器的结构如图5-9所示。图中，1为上部接头，2为密封圈，3为胶皮筒座，4为胶皮筒，5为中心筒，6为下接头。
注水井正注水时，是经油管之封隔器中心管侧孔进入胶皮筒内腔，胶皮筒内压大于胶皮筒外压力0.5～0.7兆帕，胶皮筒扩张、密封油环形空间，通过配水器打开定压凡尔损失压力而产生压差。
52．755-1型可洗井封隔器的优越性是什么？
答：755-1型封隔器的优越性事克服了水力差式封隔器由于停注（或洗井胶皮收缩）而寿命短的缺点。755-1型封隔器是水力压缩式封隔器，无论停注或洗井胶皮筒，始终处于密封状态，不但使用寿命长，而且保证了分层注水。
53．755-1型可洗井封隔器的结构原理是什么？
答:其结构和原理如下;
（1）755-1型封隔器由三部分构成：
①锚定结构:在注水过程中，把内外中心管锁在一起，保证各种受力情况下都能正常工作。
②密封部分：包括内外密封，内外中心管构成环形通道。
③座封锁紧：活塞压缩胶筒后，使胶筒不能复位，处于密封状态。
（2）755-1封隔器工作原理：封隔器下至预定深度后，座好井口井口高压水进入油管，一方面作用与洗井活塞上端面，使洗井活塞下行，关闭并密封洗井通道，同时使座封活塞上行，压缩胶筒，卡环进入销套卡，完成座封，使胶筒不能复位。
当需要洗井时，套压大于油压，并作用于洗井活塞下端面，洗井活塞上行，洗井通道启开，经内外中心管环形空间进入座封胶筒以下油套空间，再经底部环座进入油套返出地面，完成洗井要求。
54目前常用的配水器有几种？
答:常用的配水器有两种：
（1）固定式配水器，如745-4与745-5型配水器。
（2）活动式配水器，如401型空心配水器，655型活动配水器和偏心配水器。
55配水器的用途是什么？
答：配水器的用途是用于注水分层测试，分层配水。
56745-4配水器的性能、规范、结构、原理是什么？
答：745-4配水器上装有装水嘴位置，就有对高渗透层进行控制注水的性能。
技术规范见表5-2
745-4型固定配水器只间连接在管柱间，和水力压差式封隔器配套使用，最多可安装4个水嘴，一般都装两个水嘴，（另外两个水嘴堵住）。中心管配水部分，固定在油管上，要调整水量，只有起出油管才能更换水嘴，所以称固定式配水器。主要有调节按箍、弹簧调节环、中心管、出水尔凡组组成。
高压水，由配水器中心管进入水嘴，当油管压力大于管套压力0.5～0.7兆帕时，注入水推动定压凡尔，压缩弹簧，打开出水凡尔，使水进入油层。5 57空心配水器性能、规范、结构、原理是什么？
答：空心配水器由工作筒和活动芯子配套使用，换水嘴不用动管柱，直间捞出活动芯子即可，按内径大小可分为401、402、403、404四级。所以在空心管柱中只能下四级空心配水器。
技术规范见表5-3.
空心配水器由工作筒和活动芯子配套使用，换水嘴不用动管柱，直接捞出活动芯子即可。所以说空心配水器是活动式配水器，由工作筒、芯子、定压凡尔，弹簧等部件构成。
芯子坐入工作筒正当位置后，由盘根与工作密封段密封，油管注入水时经过水嘴，当配水器内外压差大于0.7～0.8兆帕时，凡尔打开，使水进入油套环形空间，注入油层。停住时凡尔关闭，地层水不能倒流入油管。
表5-3 空心配水器技术规范
58偏心配水器性能、规范、结构、原理是什么？
答：偏心配水器管柱测试，调整方便，不动管柱更换井下水嘴，不受级别限制，可任意打捞其中一级堵塞器。
技术规范见表5-4
偏心配水器与475-8型水力压差式封隔器配套使用。主要由两大部分组成，即堵塞器和工作筒组成。陪睡嘴装在堵塞器上，可用特殊打捞器打捞任意一级更换水嘴。工作筒除本体上开有水孔和中心孔外还有导向体，扶正体、限制环部分组成。
注水井正注水时，堵塞器靠支撑体座于工作体上，凸轮卡于偏孔部位。堵塞器上下两组四道盘根封住偏孔出液孔，注入水经过沪网、水嘴、密封段出液槽、偏孔出液孔进入油套环形空间，注入目的层。
59偏心配水工具有哪些部件组成？
答：整套偏心配水工具由工作筒、堵塞器、撞击筒、投捞器、测试密封段五个部分组成。
60偏心堵塞器有哪些部分组成？
答：主要由打捞器、压盖、支撑座、凸轮、密封段、水嘴、漉网等部件组成。
61偏心工作筒由哪些部件组成？
答：主要由扶正体、工作筒主体、导向体、导向体支架、上下接头、上下连接套等部件组成。
62投捞器由哪些部件组成？
答：投捞器主要由主付投捞爪、投捞器主体、定向爪、定位滑块、底部防震接头、压送接头等部件组成。
注水井分层测试
63什么是分层测试？
答：在分层注水井内，采用测试工具和流量计定期测试分层吸水量的方法叫分层测试。
64为什么要进行分层测试？、
答：为了了解油层或层段的吸水能力；鉴定分层配水方案的准确性，检查封隔器是否密封；配水器是否正常；检查井下作业施工质量等。
65目前注水井分层测试有哪些方法？
答：按测试工具不同可分为两类;
（1）投球测试：主要测试固定式配水管柱和空心式配水管柱。
（2）井下流量计测试;主要测试偏心式注水管柱。
另外，还有不用测试工具的直接测试方法，主要测试两段的油套的油套分注配水管柱。
66怎样进行投球测试？
答：先用降压法测全井指示曲线，要根据不同注水井的启动压力和泵压高低，确定合适的最高注水压差的压力点，全井测五个压力点，力争各点均匀，且有一个压力点式正常注水时的压力点，每个点注水15分钟。然后根据水量及相应的测试压力，画出全井指示曲线。
测试各层段的指示曲线要求同测全井指示曲线。测各层段的指示曲线时，用加重杆将最下一级钢球下至球座，放大注水，待水量稳定后，同样测出4～5个与全井对应的压力点的注水量。最下一级测完后将球起出，更换下属第二级钢球，在下至球座，按上述程序一直测完为止。最后整理出各层段指示曲线。
67投球测试的原理是什么？
答：投球测试采用水量“递减逆算法”求各个层段吸水量。每投一个球，便堵死钢球以下的层段，地面流量计反映的水量是这个钢球以上层段的吸水量。直到投最后一级钢球后流量计读器才是从上数起第一个层段的吸水量，然后地算流量计读数，即用上数起第二级球投后的吸水量，减掉第一级球投后的吸水量，便得出从上数第二个层段的吸水量，同理可计算出所有层段的吸水量。
68测试资料整理包括哪些？
答:包括以下内容：
（1） 计算各层段的吸水量，填写分层测试报表。 （2） 绘制各层段的实测吸水指数。
（3） 计算各层段在对应压力下实注量与配注量的差值、差质百分数。 （4） 计算各层段吸水百分数。 各层段吸水百分数=
全井吸水量
小层吸水量
×100%
（5）分析测试结果.
例如，某分注井下两级封隔器，分三个层段注水。即S1、S2、S3. ① 测试成果见表5-5. ② 绘制吸水指示曲线，其方法是将同一层段不同压力下的注水量，在注水压力和注水量的坐标上点，画出来，如图5-10所示。
③ 计算差值及差值百分数：
S1层：17-50=-33 -33÷50×100%=-66% S2层：77-24=53 53÷24×100%=221% S3层：36-46=-10 -10÷46×100%=-21.8% ④ 计算各层段在不同压力下的吸水百分数: 如S1层：11.5兆帕：21/150×100%=14% 11.0兆帕;17/130×100%=135 10.5兆帕：15/110×100%=13.6% 10.0兆帕：9/90×100%=10%
在平时注水时，注水压力受吸水能力等因素的影响，要发生变化，就是说每天的注水压力不可能都是测试时的注水压力。所以，要用内插法或外延法求出中间各压力点或以外各压力点的吸水百分数，便于每天压力分水用。
内插法求中间隔压力点吸水百分数： 11.4兆帕：（14-13）%×11.4-11.0/11.5-11.0+13%=13.8 外延法求用以外各压力点吸水百分数; 11.6兆帕：（14-13）%×11.6-11.5/11.5-11.0+14%=14.2% 同理计算出其他层段不同压力下的吸水百分数。 ⑤ 分析测试结果;S1层次注太多，应采取增注措施；S2层超注太多，应该控制注水；S3层稍放大配水嘴。
69怎样计算分层吸水量？ 答：计算机分层吸水量的方法是用全井日注量乘以层段吸水百分数，即为分层吸水量。
例如：某注水井1、2、3层段测试成果见表5-6.当井口压力为8.7兆帕时，注水井日注水量为230米
3
，计算1.2.3层段的注水量是多少？
各层段吸水百分数位;
第1层：38.42+/10（41.18-38.42）=40.35%
第2层：22.66+7/10（23.52-22.6969）=23.26%
第3层：38.92+7/10（35.30-38.92）=36.39%
各层段日注水量为：
第1层：230×40.35%=92.8（米3）
第2层：230×23.26%=53.5（米3）
第3层：230×36.39%=83.7（米3）
70每天怎样按实际注水压力分水？
答按照实际注水量，分别乘以相同压力下的层段吸水百分数，为各层段的吸水量。
例如，某井分S1、S2、S3三层个层段注水，全井日配注120米3，注水压力为5.0兆帕，实际注水量为100米3。S1、S2、S3、层段的配注压力在5.0兆帕时，吸水百分数分别是15%、35%、50%，则分层水量如下:
S1层段注水量100×15%=15（米3）
S2层段注水量100×35%=35（米3）
S3层注水量100×50%=50（米3）
71投球测试不应该注意什么？
答：应该注意下列事项：
（1）测试时泵要稳定，如果测试中间泵压波动了，必须重新测试。
（2）测试前要对所用仪表进行检查校对，最好使用标准压力表。
（3）测试钢球下放或上提速度要均匀，一般每分钟40米左右，不宜过快。
（4）测试中要取准材料，流量计格数要保持在30～80格之间，否则要更换合适的注水挡板。
（5）测试钢球的密封面的表面邀光洁、无板、无损，球与球座尺寸要配套。
（6）起球时，要采取放空起球，最好使用振荡式球杆，振动脱离球座，以免折断钢丝。
72.107井下流量计主要由有导流部分、计量部分、记录部分三部分组成。
73.怎样用井下流量计进行偏心测试？
答：方法如下:
（1）测前准备工作:
①先检查井下流量计各部分是否灵活，密封。
②严格检查测试密封段，要求人字型胶皮为碗外径不得超过46毫米，定位爪收拢时外径不大于44毫米。
③卸出卡纸筒，左手拿卡纸筒，右手将卡片卡好（封闭口向外），装入筒内，卡片紧贴内壁，卡上弹簧圈，装上仪器。
④右手抓住卡纸筒转动轴，逆时针旋转一周，划基线。
⑤装放时钟，下井前半小时拧紧发条。
⑥仪器装入防喷管内，上好堵头，试压。
（2）测试步骤：
①仪器下过井口，速度可以加快（每分钟250米左右），要平稳，防止中途急刹车。
②仪器下到第一级配水器以上50米左右，应平稳减慢下放速度（每分钟50米左右），下到最下一级配水器时，速度再减缓，靠仪器自重开定位爪，防止仪器内的时钟因碰撞震坏。
③把仪器上提到最下一级配水器以上2～3米，再下放仪器坐在配水器定位台阶上进行测试，每点测3～5分钟。
④要求在每个层段上，用降压法调整4～5个压力点及相对应得注水量，其中一个点在正常注水压力点上，压力点相隔要均匀。第一个测压点可延长2～3分钟，便于在测试卡片上识别注水层段次序。这样自上而下每级配水器都测试一遍，起出仪器，拿出测试卡片，经现场检查卡片合格，以备整理测试资料。
74.井下流量计测试资料怎样整理？
答：整理方法如下：
（1）偏心配水管柱测试是通过井下流量计测试出记录卡片，其卡片式井下流量计浮子的位移随时间变化的关系曲线。
（2）通过井下流量计测得吸水记录卡片各层段水量台阶高度，便可在预先校对好的流量位移关系曲线上，直接查出各层段吸水量。
75怎样计算一级两段注水井封隔器下井深度？
答：计算公式为；
封隔器下井深度=油补矩+油管挂短接长度+第一级配水器管长度+分隔器至接头到卡点长度+分隔器以上油管长度
76 撞击筒的作用是什么？
答：撞击筒装在偏心配水管柱的最下一级偏心配水器下边，靠撞击筒的撞击头来打开投捞器定向爪和主、副投捞爪，以及测试密封段的定位爪。
77 水井测试密封段的作用是什么？
答：水井测试密封段与井下流量计配套使用，起到分层测试仪器的聚流器和定位为器的作用。
78 底部球座右什么用途？
答：底部球座装在注水井管柱底部，球座上部装挡球短接，反洗井时球部被冲出，正注时球坐在球上，防止水流入井底。
79 注水井为什么要调整？
答：分层注水井因地层情况变化而改变注水方案，，如注水层段改变、配注量改变或卡点位置的改变。管柱失效（摆阔油管刺水，井下工具损坏、失灵）或者出现水嘴堵、刺大、刺掉等都需要进行调整，才能达到合理有效注水的目的。
80 注水井出现什么情况时需要重配或调整？
答：当注水井出现下列情况时需要重配或调整：
（1）注采不平衡，油层压力急剧下降或急剧上升。
（2）连通油井中出现新的水层位、或含水上升速度快。
（3）层段性质改变。
（4）原方案划分的层段或确定的水量部合理。
（5）油井采取增产措施。
81 注水井调整中调配与重配区别是什么？
答：只调整各层段或几个层段的水量，分隔器失效后的作用叫重配。调整分隔器位置，重新划分层段叫调配。
区别是调配需要调整封隔器的位置，重配则不调整封隔器的位置。
82 测注水指示曲线定压时有什么要求？
答：测注水井指示曲线要用降压法，定压时要定准，部能降多了再向上提压，要做到降压平稳，定压准确。
83怎样安装注水挡板板？
答：安装注水挡板时，孔径锥度面（喇叭口）朝下流方向，挡板孔径的中心要和管径中心重合，法兰螺栓对角拧紧，不能偏，漏。
84怎样选择注水挡板？
答：挡板孔径应为管径的1/3～2/3；挡板孔径误差不超过0.1毫米，挡板厚度要均匀，当厚度超过3毫米时要加工成45度角。挡板面邀光滑，孔径要光洁。
85什么是注水井分层指示曲线？
答：水井分层曲线，是配注层段在不同注水压力与注水量的关系曲线。
86注水井分层指示曲线应用在哪些方面？
答：主要应用在以下几个方面;
（1）反映地层吸水能力变化，为分层配水提高依据。
（2）反映地层压力的回升情况。
（3）检验封隔器的密封情况。
（4）反映注水井井底干净程度
（5）能过发现套管外串槽现象。
87影响注水井分层指示曲线变化因素有哪些？
答：影响指示曲线变化的因素很多，主要有地质条件、地层吸水能力变化、井下管柱管柱状况、仪表准确程度、资料整理误差。
88分析判断指示曲线的变化原因？
答：注水井分层指示曲线常见的有直线、折线、垂直、上翘的等四种形状
（1）正常指示曲线：图中2-13所示.图中，1为直线，2为折线。
（2）非正常指示曲线：如图5-14所示。图中1为垂线，2为上翘。
下列曲线分析析：图中1为原测指示曲线，2为检查测得指示曲线。
注入压力兆帕
注水量（立方米）
图5-14注水井非正常指示曲线
注
水量 图5-13注水井正常指示曲线
注入水量（立方米）
入
水
压
力
（
兆
帕
）
（3） 利用曲线分析判断吸水能力和吸水指数的变化：曲线右移，吸水能力增强，吸水指数增加，如图5-15所示；曲线左移，吸水能力下降，吸水指数减少，如图5-16所示。
（4） 利用曲线分析判断地层压力和吸水指数的变化：曲线平行左移，层段地层压力升高，吸水指数不变，如图5-17所示；曲线平行右移，层段地层压力下降吸水指数不变如图5-18所示。
（5） 利用曲线分析判断地层和吸水指数的变化：曲线平行上移，层段地层压力上升，吸水指数减少，曲线平行下移吸水指数猛增。
（6） 利用曲线分析判断水嘴故障:曲线逐渐右移，全井及层段注入量逐渐增大，水嘴刺大，曲线逐渐左移，全井及层段注入量逐渐减少，滤网堵塞。
89分析判断图5-23～图5-28所示偏心测试卡片式哪种情况？ 答：各种卡片的分析如下：
图5-23是正常测试卡片，卡片合格；
图5-24是测第二层时第四层水嘴由堵塞现象;卡片不合格。 图5-25是时钟停走，没有划出台阶，卡片不合格。
图5-26是第三层水嘴过大，造成分隔器由不密封现象，或是第二级封隔器有少量漏失。
图5-27是第四层水嘴过大引起第三级封隔器不密封。
图5-28是由于作业质量不好，底部有死油等原因，引起底部球座严重漏失或尾管脱套。
注水压力（兆帕）
注水量（立方米）
图5-18 曲线平行右移
注水井水质
90对注水水质的要求是什么？ 答：要求如下：
（1） 具有化学稳定性、不产生沉淀。 （2） 具有良好的洗油能力。 （3） 不堵塞地层。 （4） 腐蚀性小。
91目前常用的注水水质标准时什么？ 答：标准如下：
（1） 悬浮物含量小于2毫克/升。 （2） 总铁含量小于0.5毫克/升。 （3） 含油量小于30毫克/升。
图5-27 第四层水嘴过大 图5-28 作业质量不好
92原石油部碎屑岩油藏水质标准时何时发布和实施的？
答：1988年9月22日发布，1988年12月1日实施。
93部颁标准对碎屑岩油藏注水水质有什么具体要求？
答：注水水源除水量充足，取水方便、经济合理外，还必须符合以下要求：
（1）水质稳定，与油层水相不产生沉淀。
（2）水注入油层后不使粘土产生水化膨胀不产生悬蚀。
（3）对注水设施腐蚀性小。
（4）当一种水源量不足，需要第二种水源时，应首先进行室内试验，证实两种水源配伍性好，对油层无伤害才可注入。
94新水质标准有哪九项指标？
答：有如下九种指标:
（1）悬浮物固体含量及颗粒直径。
（2）总铁含量
（3）油含量。
（4）腐蚀性。
（5）游离二氧化碳含量。
（6）硫化物含量。
（7）溶解氧含量。
（8）腐生菌及硫酸盐还原菌含量。
（9）膜滤系数。
95新水质标准时什么？
答：具体标准如下：
（1）悬浮物固体含量及颗粒直径见表5-7.
（2）总铁量小于0.5毫克/升。
（3）含油量见表5-8.
（4）平均腐蚀率应小于或等于0.076毫克/年。
（5）游离二氧化碳含量应小于或等于10.0毫克/升。
（6）硫化物含量应小于或等于10.0毫克/升。
（7）溶解氧含量见表5-9.
（8）腐生菌和硫酸盐还原菌含量见表5-10.
（9）膜滤系数见表5-11.
表5-8 含油量
油田注水工艺技术 注水是提高油田开发水平，保持油藏能量的主要手段，是保持油田稳产的主要措施。本部分收集汇编了注水名词、分层配注、分层测试、注水水质、注水井洗井、水质化验、计量仪表及注水井管理等七方面内容。通过本部分的学习，可使采油工了解注水的目的及作用，掌握注水的全过程，懂得注水工艺和有关注水设备的性能，学会日常生产操作以及常见事故的预防、判断和处理，并能充分利用注采关系，进行油水井动态分析，提高幽静挖潜措施。 注水井名词 1 什么是注水井？ 答：用来向油层内注水的井叫注水井。 2 什么是水源？ 答：在注水过程中，要用大量的水。因此，常用河水、湖水、海水、地下水及含油污水作为注入水的来源，简称水源。 3 什么是谁的净化？ 答：将地面水或地层水在注入油层以前，必须进行处理，使其符合注入水标准，这种处理水的措施叫水的进化。 4 什么是注水站？ 答：为了将水源的水或经过水质处理后的水加压外输，以满足注水的压力要求，必须有一套设备，安装这些设备的地方叫注水站。 5 什么是配水间？ 答：控制和调节各注水井注水量的操作间叫配水间。配水间分为多井配水间和单井配水间。多井配水间可控制和调节两口井以上的注水量；单井配水间只控制和调节一口井的注水量。6 配水间的设备主要有哪些？ 答：分水器、流量计及辅助设备。 7 分水器有哪几部分组成？ 答：由总闸门、汇集管、孔板法兰、上流阀门、下流阀门和泵压表组成。 8 有一cyb-150型注水井口，150表示什么？ 答：表示井口的工作压力是15个兆帕。 Cyb-150井口的实验压力为工作压力的2倍即为30兆帕。 9 什么是试注？ 答：新井投注或油井转注的实验与工程叫试注。 10什么是转注？ 答:注水井通过排液和洗井达到井筒清洁并水质合格时，开始转入注水叫转注。 11什么是正注？ 答:从油管往井内注水叫正注。 12什么叫反注？ 答:从套管往井内注水叫反注。 13什么叫合注？ 答:从油管和套管同时往井内注水叫合注。 14什么叫笼统注水？ 答：在注水井上不分层段，在相同的压力下的注水方式叫笼统注水。 15什么是分层注水？ 答：在注水井上对包不同性质的油层区别对待，应用封隔器、配水器为主组成的分

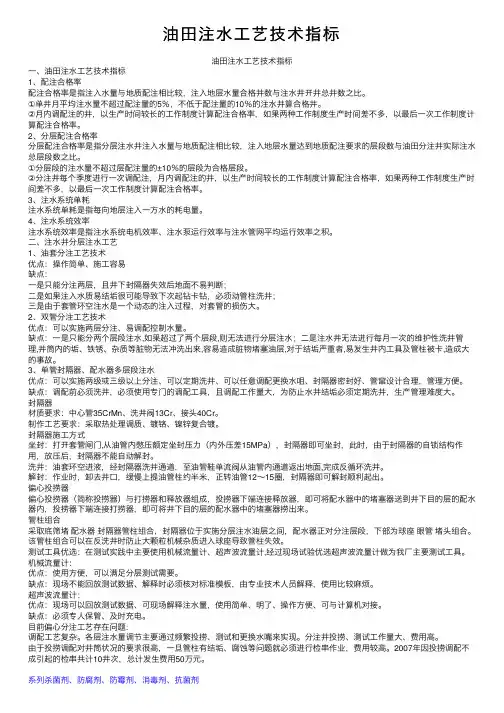

油田注水工艺技术指标 一、油田注水工艺技术指标 1、配注合格率 配注合格率是指注入水量与地质配注相比较，注入地层水量合格井数与注水井开井总井数之比。 ①单井月平均注水量不超过配注量的5％，不低于配注量的10％的注水井算合格井。 ②月内调配注的井，以生产时间较长的工作制度计算配注合格率，如果两种工作制度生产时间差不多，以最后一次工作制度计算配注合格率。 2、分层配注合格率 分层配注合格率是指分层注水井注入水量与地质配注相比较，注入地层水量达到地质配注要求的层段数与油田分注井实际注水总层段数之比。 ①分层段的注水量不超过层配注量的±10％的层段为合格层段。 ②分注井每个季度进行一次调配注，月内调配注的井，以生产时间较长的工作制度计算配注合格率，如果两种工作制度生产时间差不多，以最后一次工作制度计算配注合格率。 3、注水系统单耗 注水系统单耗是指每向地层注入一方水的耗电量。 4、注水系统效率 注水系统效率是指注水系统电机效率、注水泵运行效率与注水管网平均运行效率之积。 二、注水井分层注水工艺 1、油套分注工艺技术 优点：操作简单、施工容易 缺点： 一是只能分注两层，且井下封隔器失效后地面不易判断； 二是如果注入水质易结垢很可能导致下次起钻卡钻，必须动管柱洗井； 三是由于套管环空注水是一个动态的注入过程，对套管的损伤大。 2、双管分注工艺技术 优点：可以实施两层分注、易调配控制水量。 缺点：一是只能分两个层段注水,如果超过了两个层段,则无法进行分层注水；二是注水井无法进行每月一次的维护性洗井管理,井筒内的垢、铁锈、杂质等脏物无法冲洗出来,容易造成脏物堵塞油层,对于结垢严重者,易发生井内工具及管柱被卡,造成大的事故。 3、单管封隔器、配水器多层段注水 优点：可以实施两级或三级以上分注、可以定期洗井、可以任意调配更换水咀、封隔器密封好、管窜设计合理，管理方便。 缺点：调配前必须洗井，必须使用专门的调配工具，且调配工作量大，为防止水井结垢必须定期洗井，生产管理难度大。 封隔器 材质要求：中心管35CrMn、洗井阀13Cr、接头40Cr。 制作工艺要求：采取热处理调质、镀铬、镍锌复合镀。 封隔器施工方式 坐封：打开套管闸门,从油管内憋压额定坐封压力（内外压差15MPa），封隔器即可坐封，此时，由于封隔器的自锁结构作用，放压后，封隔器不能自动解封。 洗井：油套环空进液，经封隔器洗井通道，至油管鞋单流阀从油管内通道返出地面,完成反循环洗井。 解封：作业时，卸去井口，缓慢上提油管柱约半米，正转油管12～15圈，封隔器即可解封
油田注水开发工艺技术研究 发表时间：2019-02-13T17:08:18.657Z 来源：《知识-力量》2019年4月下作者：徐杰[导读] 油田注水是一项复杂且难度很大的工艺技术，必须根据复杂的客观条件，做好充分的准备工作，才能保证其正常发挥。本文在对油田注水工艺技术概述的基础上，阐述了其具体的工艺研究。 （中石化节能环保工程科技有限公司，湖北省武汉市 430000） 摘要：油田注水是一项复杂且难度很大的工艺技术，必须根据复杂的客观条件，做好充分的准备工作，才能保证其正常发挥。本文在对油田注水工艺技术概述的基础上，阐述了其具体的工艺研究。 关键词：油田；注水；开发；技术 一、油田注水工艺技术概述 基于有效的处理油田开发的矛盾问题，可以采取注水开发与人为补充能量的措施，增加油井的产能，从而实现油田开发的目标。大量的油田在采取注水开发的措施后，均增加了油田的产量。然而在注水开发时间不断增加的情况下，还应该对注水量进行有效的控制，以此来避免高渗透层较早的见水。使得油井的含水率得到合理的控制，防止出现高含水，造成油田生产动能损耗的情况。 注水是稳定油层压力的举措，能够带来油田开发的良好效果，给油层补充产能。注水方式包括把水井当作油层的注水体系，也即笼统注水，还能够进行分层定量注水，实现分层开发的效果。笼统注水的管柱架构较为单一，包括油管与喇叭口等，无法实现分层与全井注水的目标。分层注水的工艺技术措施，是利用封隔器和配水器，将井下的油层部位分成若干个层位实施分层注水。 二、当前油田开发中的问题阐述 现阶段油田开发存在一系列的问题，具体如下：在油田开发的最后阶段渐渐出现油田注水补能的问题，此外油田注水管道由于长时间的施工而出现腐蚀现象，大量的油井注水变得越发困难，并且大量的油井因为机械杂质的影响而出现了分柱级别减小的现象，其在很大程度上给油田的注水开发工艺带来了不良的影响。通过开展长时间的注水施工，出现了油田的注采工艺矛盾，造成油田井网系统遭到破坏，在开发中储能效果变差，其是因为油管堵塞而开放底层的渗透性降低而造成所开发油井效果变差。由于开发油层间的非均匀特点的影响，而造成油井的水淹差异性增大，以此导致油井开发的动性水平变低。 三、注水开发工艺技术的研究 基于提高油田的采油效率，应该对油田的注水工艺和油田注水的技术措施进行全面的改进，以此来达到已开发油田的二次采油目标。另外，还应该大规模的提高油田单井的高压注水效果，达到油井分层的管理目标，以此才可以有效的满足油层的科学分配要求，满足相关的规范性要求。与此同时，还应该促进对油井堵塞问题的处理，以此来增加油田的经济效益。 （一）采取多脉冲加载压裂的措施来改进油田注水开发工艺 采取这一技术能够促进油田注水井的压力降低，对井内加注灌水，能够大大的减小底层的破裂压力，以此实现对地层的破裂态势有着合理的控制。其在深石油井的开发与作业上有着非常大的优势。这一技术能够为石油井的酸化压缩带来良好的地层条件。由于多脉冲加载压裂技术的使用，使得地层的压裂作用时间得到大大的延长，此外，还使得油层的能产生很多不受地层限制和约束的裂痕，进而延长了裂痕体系，大幅度的增强了地层的渗透导流的能力。这一技术有着非常高的施工效率，能够让已经开发完成的油井发挥出非常好的增产作用。 （二）采取化学调驱技术来改进油田注水开发工艺 基于让油田的吸水剖面得到有效的调节，且进一步提高油田在含水期的油层开发水平，让石油的产量处于递减的水平中，增强石油的综合采收水平。在油层注水的过程中，其中被注入的水通常是顺着高渗透层开裂的走向来窜进，而造成油井不同层面的受力不均衡。而小剂量的化学调驱的封堵半径比较小，使得后期所注入的水绕过了封堵的屏障，进而大大的缩短了石油开采的工期。 （三）采取压裂解堵手段来完善油田注水开发工艺 这一技术能够促进油层的整改与增产。在油层酸化效果不明显的地方展开压力增注的实验研究，能够采取这一技术的主药剂反应，在高温高压气体的作用下，促使油层出现裂痕。这一技术能够促进不同堵塞井的完善，同时还可以觉得堵塞井的欠注问题以及注水不成功等问题，在实践的应用中起到了良好的采收效果。 （四）采取堵水配套性工艺来完善油田注水开发工艺 现阶段，在石油的开发中已出现了围绕具备隔层条件的高含水井展开的注水开发工艺，其能够有效的处理采油堵水问题，该项工艺包括一次性管柱和机械化寻找管柱等工艺。这一系列技术能够促进那部分高含水层等有效的实现机械封堵，还能够对油层高含水层中的液体产量实现合理贷款通知，促进油层低含水量与液体量得到进一步的提高。实践证明通过堵水配套工艺技术来改善油田注水开发工艺不单单可以降低含水量，还可以使得油层的采油量大大增强。 （五）采取强化注水技术来完善油田注水开发工艺 这一项技术能够制定科学合理的压力驱动系统来对注水强度与注水比进行合理的分析，以此得到地层与注水间的联系，进一步促进油田注水开发技术的发展和完善。 结语 综上所述，油田的注水开发工艺技术可以有效地提高油井的出油量，保证油田开采的顺利进行，因此要不断创新油田的开发技术，通过科学合理有效的新技术、新工艺来为油田开发保驾护航。 参考文献 [1]胡佳杰,马福昊.浅谈油田注水开发方面后期提高采油率的有效方法[J].化工管理, 2013(12):86-86. [2]侯春华,陈武,赵小军.油田注水开发经济评价方法研究[J].西南石油大学学报（社会科学版）,2014, 16(2):1-6. [3]李广斌,赵玲甫.适应油田开发后期的油田注水模式研究[J].化工设计通讯,2017, 43(11)
浅谈油田注水开发技术 发表时间：2019-07-18T10:00:25.713Z 来源：《科技尚品》2019年第1期作者：王旭梅[导读] 现如今，我国的经济水平不断地在提高，因此油田企业也得到了很大的发展，产业规模也在不断的延伸。对于油田企业来说，注水系统在开发和提高采油效率上都有着十分重要的作用和地位，对能源的开采又着直接性的影响，怎样才能更好的提高注水系统效率的发展水平，是很多油田企业当前正在考虑的问题。对此，本文主要对当前注水效率的发展情况进行分析和研究，其目的在于提高我国石油企业 的注水开发技术。 工作单位:延长油田股份有限公司吴起采油厂前言：在经济发展的驱动下,油田开发程度不断深入,油层的动用程度也在不断提高；为进一步实现油田采收的可持续发展,需要在油井挖潜的同时利用注水设备把质量合乎要求的水从注水井注入油层为油田进行水驱,油田注水工艺是以保持油层压力的方式来避免造成地下亏空；注水井管理技术水平的高低决定着油田开发效果的好坏，同时也决定着油田开发寿命的长短。对于油田注水井来说,需要从"注好水"、"注够水"、"平稳注水"三个方面重点加强。 1. 采油工程中注水所存在的问题和原因1.1注水井的管道容易受到损坏在油田采油注水技术的过程中，往井内进行注水的主要管道是注水技术中重要的连接通道和运输通道，但是在开采的过程中注水管道很容易出现泄漏，变形以及会爆裂的现象出现，出现这种现象的原因有很多。首先，因为钻井的原故，在对油田进行钻井处理时，就是在钻井和打井处理时影响到主水管的正常运行，严重的时候会损坏到注水管；其次，井下的一矿物质由于具有腐蚀性的特征，因此也会对注水管道造成损坏。井下还含有很多地下水资源，由于地下水资源中含有很高的矿物质，这些矿物质也会给底下注水管道造成一定程度的腐蚀影响。 1.2注水的井在出砂方面的问题通过给油井进行注水处理，地下油井的油井层一般都不会出现出砂的现象，但还是由一些液体向井外冒出，由于有的油井开发的时间比较长，对其有防腐蚀以及防老化的设备都有会造成影响，会有注水的泵停止运转或者注水的管线都被穿孔等现象。如果出现这些现象，油田就会被迫被叫停，如果在半途中停下对油田的注水工作，但是注水泵因此会产生很大的波动，这样一来就会使注水的量出现很大程度的变化，因此也会存在注水的井出现出砂的现象。 1.3影响石油注水的外界因素随着油田开采时间的增长，注水水质的不断恶化，影响油田注入水水质达标的主要指标为粒径中值、悬浮物含量、油田注水管道腐蚀、总矿化度、二氧化碳和总铁含量。各油区影响其水质达标的指标各不相同；如：注水站处理过程中影响注入水水质的主要因素为来水含油量较高, 给后面的水处理流程和设备带来极大的压力和危害[1]；罐容量小, 则会缩短有效的沉降时间, 使悬浮物含量和粒径中值难以达到所要求的水处理效果; 同时不合理的清罐方式造成许多注水站的注水罐二次污染; 导致所使用的水处理剂效果较差或基本无效；油田井下管柱和输油管线的腐蚀、结垢、造成硫酸盐氧化还原菌不断增多，穿孔问题等都是一直困扰油气开采和输送的顽症，所造成的严重损失难以估量。 2. 有效的加强石油注水效果的优化措施2.1加强水质监测，优化罐体设计通过结合油田实际，运用现代自动化的网络科技加强油田注入水水质监测与管理工作，通过水质进行在线监测控制系统，对水源、注水站、配水间、注水井口、注水井场及注水管道进行水质监测, 快捷、全面、系统和层次分明的实现水质的实时检测和实时调控, 以加强对水质的科学管理, 切实保证注入水质量的提高[2]。同时做好注水地面系统整体规划建设、动态优化提效工作，围绕不同类型油藏对注水能力及压力的需求，进行科学合理的罐体等硬件的设计,并进一步强化地面工程配套，实施注水地面压力及负荷调整；强化技术集成推广应用，保障有效注水。 2.2针对注水的井出砂现象的处理2.2.1加大管理为了有效的保证注水管道的运行情况，就应该加强对注水管道的日常维护与管理，让相关的工作人员对注水井管道进行清洗管理，而且每桌要对管道的压力和注水的总量进行记录，并与同期的数量进行比较处理，总结注水管在吸水方面的变化，如果吸入水的量超过所定的标准值，那么就需要对管道的进行排除或者是检查处理[3]。 2.2.2确定情况通过对注水井中水管的纪录对比，并作出相应的对比测试，有效的结合管内部的压力的变化，分析注水水管是否有运行异常的情况。 2.2.3加深相关数据方面的分析与汇总报告影响注水井正常工作的因素有很多方面，如：井内的相关资源以及原始数据都会对其正常运行产生影响。工作人员在检测和维修的过程中，就要对这些数据做出相应的对比与汇总分析，将所有的情况都考虑进去，将会出现怎么样的后果以及危害的程度降到最低。 2.3加强人员培训及管理队伍建设针对新上岗技术人员和进行岗位培训，通过对注水井管理、注水井测调等方面知识的认识，使其尽快适应新岗位；针对基层技术人员进行进一步的技能培训，将分注工艺与测调技术紧密结合，使其更好的掌握测调一体化分层注水技术，实现井下多级细分，达到节约测调时间，提高分注可靠性的目标；建立科学、全面、有效的管理体系和规章制度，树立"管理就是责任,责任重于泰山"的思想，坚持理论、制度、机制、科技创新,提高企业整体管理水平；从"硬件"和"软件"两方面保障采收率[4]。 3.结束语作为一种战略性资源，石油行业关乎到国计民生。为了满足社会经济发展对石油用量的要求，使油田采收得到更好的开发，必须要在现有基础上对开采技术进行研究分析，在注水井生产运行、管理以及技术方面狠下工夫，通过不断的完善和创新，提高油田注水工艺。参考文献：
油田开发中注水技术现状及发展 【摘要】油田开发中注水技术是实现油田开发长期高产和稳产的重要技术手段。本文总结了国内注水技术现状及最新进展，分析了目前注水工程存在的问题及面临的技术挑战，提出注水技术发展对策和管理措施。 【关键词】油田开发注水工艺现状发展趋势 1 注水技术现状 1.1 注水技术发展历程 我国注水开发油田开发层系多且油层非均质性严重，在不同的油田开发阶段，由于投入开发调整的对象和要求不同、分层注水工艺的要求和细分程度不同，开采的目的层数量和性质也不一样。为保证各开发阶段注水井能够实现注够水、注好水，注水工艺的发展主要经历了以下过程：封隔器由水力扩张式发展到水力压缩式；配水工作筒由同心式发展到偏心式，再发展到与封隔器一体化；配注水嘴由固定式发展到活动式，再发展到电动可调式；水嘴投捞方式由起下注水管柱投捞发展到液力投捞和钢丝投捞。1.2 分层注水主体技术及研究新进展 国外油田在注水尤其是分层注水技术方面研究较早，已形成了一整套适合不同油田特点的系列分层注水工艺，分层注水封隔器、配水器等配套工具都已经标准化、规格化、系列化。总体上已经由初期的定压注水向定量注水转化，同时由于国外十分注重水质，没有不动管柱洗井的要求，对地层进行定量注水，测试调配工艺相对简单。国内注水始于20 世纪50 年代，1954 年玉门老君庙油田在L 层边部MN27 井开始注水，标志着国内油田注水技术进入实施阶段。20 世纪60 年代研发成功固定式分层配水技术和活动式分层配水技术，20 世纪70 年代研制成功665-2 偏心配水器，20 世纪90 年代研制成功同心集成式注水技术，进入21 世纪，研发成功桥式偏心分层注水和高效测调联动分层注水配套技术，同时发展了防砂、分层注水一体化注水技术，研究应用了斜井等特殊结构井分层注水技术，分层注水工艺满足了不同开发阶段、不同类型油藏油田开发的注水需要，目前分层注水技术已经具备了分层、测试、调配、洗井、作业的特点和功能，为油田实现分层开采奠定了坚实的技术基础。 2 注水工程面临的问题、挑战及对策 注水技术是一项系统工程，但近年来在油田开发管理和投入上对注水工作有弱化的趋势，部分关键环节和技术措施投入欠账较多，注水开发油田开发矛盾愈显突出，特别是最近一个阶段，在新储量大幅增加和油价长期处于高位的有利时期，油田开发管理过程中出现了重新井轻老井、重油井轻水井、重产油量轻注水量的现象。目前油田开发在注水技术研发与应用和技术管理上存在的问题，主要表现在以下几个方面：
. 油田注水工艺技术 注水是提高油田开发水平，保持油藏能量的主要手段，是保持油田稳产的主要措施。本部分收集汇编了注水名词、分层配注、分层测试、注水水质、注水井洗井、水质化验、计量仪表及注水井管理等七方面内容。通过本部分的学习，可使采油工了解注水的目的及作用，掌握注水的全过程，懂得注水工艺和有关注水设备的性能，学会日常生产操作以及常见事故的预防、判断和处理，并能充分利用注采关系，进行油水井动态分析，提高幽静挖潜措施。 一、注水井名词 1 什么是注水井？ 答：用来向油层内注水的井叫注水井。 2 什么是水源？ 答：在注水过程中，要用大量的水。因此，常用河水、湖水、海水、地下水及含油污水作为注入水的来源，简称水源。 3 什么是水的净化？ 答：将地面水或地层水在注入油层以前，必须进行处理，使其符合注入水标准，这种处理水的措施叫水的净化。 4 什么是注水站？ 答：为了将水源的水或经过水质处理后的水加压外输，以满足注水的压力要求，必须有一套设备，安装这些设备的地方叫注水站。 5 什么是配水间？ 答：控制和调节各注水井注水量的操作间叫配水间。配水间分为多井配水间和单井配水间。多井配水间可控制和调节两口井以上的注水量；单井配水间只控制和调节一口井的注水量。 6 配水间的设备主要有哪些？ 答：分水器、流量计及辅助设备。 7 分水器有哪几部分组成？ 答：由总闸门、汇集管、孔板法兰、上流阀门、下流阀门和泵压表组成。 8 有一cyb-150型注水井口，150表示什么？ 答：表示井口的工作压力是15个兆帕。 Cyb-150井口的实验压力为工作压力的2倍即为30兆帕。 9 什么是试注？ 答：新井投注或油井转注的实验与工程叫试注。 10什么是转注？ 答:注水井通过排液和洗井达到井筒清洁并水质合格时，开始转入注水叫转注。 11什么是正注？ 答:从油管往井内注水叫正注。 12什么叫反注？ 答:从套管往井内注水叫反注。 13什么叫合注？
CB油田注水开发技术政策研究 针对CB油田特低渗透储层发育特点，储层物性较差，采油强度低，储层砂体连通性差等，边底水能量难以利用的难点，为降低开发风险，结合油藏工程方法和数值模拟手段开展油藏、采油、注水三个方面开发技术政策研究，确定合理的开采指标，为CB油田注水开发方案提供技术指导。 标签：采油速度；注水时机；数值模拟 1 概况 CB油田属于低/特低渗油藏，储层物性较差，采油强度低，且储层砂体连通性不好，边底水能量难以有效利用。为了保证CB油田能够取得合理有效的开发，为此需要开展油藏、采油、注水三个方面相关指标研究，从而进一步化解CB油田开发方案实施风险。 2 油藏开发技术政策 2.1 合理地層压力保持水平 CB油田属于低/特低渗油藏，储层非均质性严重，且边底水能量较弱。为保证油井有足够的生产压差保证较高生产能力，必须通过注水使地层保持较高的地层压力水平，以国内外低渗油藏油田开发经验为指导依据，开发过程中地层压力不应下降太大，因此CB油田地层压力保持水平应达90%以上。 2.2 合理注采比 根据国内低渗透油藏开发实践经验，CB油田应采用高注采比进行开发，原因有以下3条：①储层非均质性强，小孔隙排驱压力高，注入水首先进入大孔道，在高注入压力下注入水进入到小孔隙中，由于储层退汞效率低，进入到小孔隙中的注入水流动困难，因而起不到驱替作用，这部分水为额外注水；②边部注水存在漏失量。研究区CB油田为复杂断块油藏，含油面积窄，现场开发实践表明该类油藏宜采用边部注水+内部面积（或点状）注水的注水方式开发，位于含油面积边部的注水井注入量不可避免有漏失现象，该部分注水为额外注水；③维持较高地层压力水平的需要。依据上述研究结果，CB油田地层压力保持水平要求为80%～100%，需要较高注采比。根据油藏数值模拟研究结果，要保持较高地层压力水平，有效注采比（不考虑隔夹层吸水）应保持在1.2～1.5，由于油藏数值模拟不考虑非储层吸水，因此其计算的注采比为满足注水要求的下限值。综合以上分析成果，取数值模拟注采比为下限值，在此基础上考虑非储层吸水（考虑隔夹层孔隙可能参与吸水），认为CB油田注采比应达到1.5～2.0甚至更高，累积注采比应大于1.5。 3 采油井开发技术政策
