环境工程设计
大作业
题目城市污水管网的设计姓名姜晨旭
学号2014010650
指导教师王庆宏
成绩
二○一七年六月
目录
（一）设计概要 (2)
1.1设计题目 (2)
1.2设计内容 (2)
1.3设计资料 (2)
1.4设计参考资料 (3)
（二）排水系统 (3)
2.1排水体制 (3)
2.2排水体制的选择 (4)
（三）管网设计 (4)
3.1管道定线 (4)
3.1.1排水管网布置原则 (4)
（4）规划时要考虑到使渠道的施工、运行和维护方便； (4)
3.1.2排水管网定线考虑因素 (4)
3.1.3污水主干管定线 (5)
3.1.4污水干管定线 (5)
3.2水量计算 (6)
3.3水力学计算 (8)
3.3.1水力学计算要求 (8)
3.3.2水力学计算过程 (9)
（四）图形绘制 (10)
（五）管材设计 (11)
（一）设计概要
1.1设计题目
1.2设计内容
（1）绘制CAD图并计算小区面积、布设管道、测量出地面标高；
（2）完成流量计算并列出污水干管设计流量计算表；
（3）完成水力计算，通过查阅水力计算图，完成污水干管水力计算表；
（4）绘制主干管的纵剖图并进行标注。
1.3设计资料
（1）人口密度为400cap/ha；
（2）生活污水定额140L/cap·d；
（3）工厂的生活污水和淋浴污水设计流量分别是8.24L/s和6.84L/s,生产污水设计流量为26.4L/s, 工厂排水口地面标高为43.5m，管底埋深不小于2m，土壤冰冻深度为0.8m；
（4）沿河岸堤坝顶标高40m。
1.4设计参考资料
1.《排水工程》（上册）（第四版），中国建筑工业出版社，1999
2.《环境工程设计》赵立军陈进富主编，中国石化出版社
（二）排水系统
2.1排水体制
废水分为生活污水、工业废水和雨水三种类型，它们可以采用一个排水管网系统来排除，也可以采用各自独立的分质排水管网系统来排除。排水体制主要有合流制和分流制两种。其中合流制又分为直排式合流制与截流式合流制两种。前者是将排除的混合污水不经处理直接就进排入水体；后者则是在合流干管与截流干管交接处设置溢流井，超出处理能力的混合污水通过溢流井后直接排入水体，在截流主干管(渠)的末端修建污水处理厂。而分流制又分为完全分流制与不完全分流制两种。前者包括独立的污水排水系统和雨水排水系统；后者只有污水排水系统，未建立雨水排水系统。
合流制与分流制的优缺点如下表所示：
2.2排水体制的选择
根据设计题目和设计资料来看，该地区人口密度较低，则产生生活污水量较小，且只有一个工厂，污染源种类较少。从环保角度来看，分流制效果较好，但是本地区面积比较小，产生生产生活污水较少，收集降雨量也较少，而分流制排水管网铺设长度长，工程造价高，故本地区选择合流制。在合流制中又分为直流分散式和截流式，本地区含有一个工厂，直流分散式不能满足处理要求，所以选择截流式。晴天污水可以全部处理，工程造价相对较低，管理简便。
（三）管网设计
3.1管道定线
3.1.1排水管网布置原则
（1）按照城市总体规划，结合当地实际情况布置排水管网，要进行多方案技术经济比较；
（2）先确定排水区域和排水体制，然后布置排水管网，应按从主干管到干管到支管的顺序进行布置；
（3）充分利用地形，采用重力流排除污水和雨水，并使管线最短和埋深最小；（4）规划时要考虑到使渠道的施工、运行和维护方便；
3.1.2排水管网定线考虑因素
在进行定线时，要在充分掌握资料的前提下综合考虑各种因素，使拟定的路线能因地制宜地利用有利条件而避免不利条件。通常影响污水管平面布置的主要因素有：地形和水文地质条件；城市总体规划、竖向规划和分期建设情况；排水体制、线路数目；污水处理利用情况、处理厂和排放口位置；排水量大的工业企业和公建情况；道路和交通情况；地下管线和构筑物的分布情况等。在一定的条件下，地形是影响定线的主要因素：
（1）充分利用地形，在整个排水区域较低的地方布设主干管及干管，便于支管的污水自流接入；
（2）地形复杂时，布置成几个独立的排水系统；
（3）若地势起伏较大，布置成高低区排水系统，高区不宜随便跌水，利用重力排入污水厂，减少管道埋深；
（4）个别低洼地区应局部提升。
另外，管道定线还需要综合考虑街道宽度、交通等情况。结合江河的走向，合理布置管线，减少施工难度，同时对不同的布置方案进行技术经济比较，寻求更为合理的管线布置方法。
3.1.3污水主干管定线
本地区布设排水管段的区域具有明显的坡度走向，地势自西北向东南逐渐降低，河流处在该地区东南角，流向为自西南到东北，为排水创造了很好的条件和可能，经分析，本城市的排水管道采用合流制的排水体制，每区污水经街道管及干管收集后由主干管输送到污水处理厂后集中排放。综合考虑该区的地形，地貌，坡度，污水厂的位置与可能的埋设深度等因素，污水主干管选择东部道路处埋设。具体布置请参看该地区排水管道设计布置总平面图。
3.1.4污水干管定线
由于各区具有明显的坡度走向，故各区污水干管的布置宜充分利用这种地形顺坡铺设，使每个街坊的污水尽量能够自流排出。各区污水经支管系统进入污水干管收集并经污水主干管汇流至污水处理厂处理达标后排放。具体布置请参看该地区排水管道设计布置总平面图。
地区排水管道设计布置总平面图
3.2水量计算
污水管道的设计流量包括生活污水设计流量和工业废水设计流量两大部分。通常生活污水量是按每人每日平均排出的污水量、使用管道的设计人数和总变化系数计算的。生活污水定额（没人每日平均排出的污水量），分为居民生活污水量定额和综合污水量定额（包括居民生活用水和公共建筑用水），是参照居民生活用水量定额和综合生活用水量定额乘以80%~90%求出。根据管道平面布置，划分设计管段（定出检查井的位置并编号），量出主干管的设计管段长度，街坊排水面积的划分，根据污水管道的布置，划分各设计管段服务的街坊排水面积，编上号码并按其平面形状计算面积（以公顷计）。
（1）居住区比流量
根据生活污水定额n(L/cap·d)和人口密度N(cap/ha)可求出该地区区的生活污水平均比流量q
。即
q
=n·N/86400(L/s·ha)
式中人口密度N=400cap/ha；生活污水定额n=140L/（cap·d）。
则平均比流量：q0=400×140÷86400=0.648L/（s·ha）
（2）居住区本段流量
q 1=q
·街区面积
7.5×0.648=4.86L/s （3）合计平均流量
合计平均流量=q
1+q
2
4.86+0=4.86L/s
（4）总变化系数K
K=2.7/Q0.11
K=2.7/4.860.11=2.27
（5）生活污水设计流量
Q
1
=K·合计平均流量
Q
1
=2.27×4.86=11.03L/s
（6）集中流量
工厂的生活污水和淋浴污水设计流量分别是8.24L/s和6.84L/s 生产污水设计流量为26.4L/s
（7）设计流量
设计流量=集中流量+生活污水设计流量
15.08+26.4=41.48L/s
具体计算结果如下表所示：
3.3水力学计算
3.3.1水力学计算要求
（1）设计充满度
在设计流量下，污水在管道中的水深h和管道直径D之间的比值称为设计充满度。当h/D=1时成为满流，当h/D<1时成为非满流。其中雨水管道按满流设计，污水管道按非满流设计。我国最大设计充满度的规定如下表：
（2）设计流速
污水在管内流动缓慢时，污水中所含杂质可能下沉，产生淤积；当污水流速增大时，可能产生冲刷现象，甚至损坏管道。为了防止管道中产生淤积或冲刷，设计流速不宜过小或过大，应在最大和最小设计流速范围之内。根据国内污水管道实际运行情况的监测数据并参考国外经验，污水管道的最小设计流速定为
0.6m/s。
（3）最小管径
一般在污水管道系统的上游部分，设计污水流量很小，若根据流量计算，则管径会很小。根据养护经验证明，管径过小极易堵塞。此外，采用较大的管径，可选用较小的坡度，使管道埋深减小。因此，为了养护工作的方便，常规定一个允许的最小管径。另外街道下的最小管径为300mm，当设计服务面积小于此管径对应服务面积时，可直接采用最小管径以及它对应的最小坡度不进行水力计算。故本工程选用最小污水管管径为350mm。
（4）最小坡度
在污水管道系统设计时，通常使管道埋设坡度与设计地区的地面坡度基本一致，但管道坡度造成的流速应等于或大于最小设计流速，以防止管道内产生沉淀。规定管径200mm的最小设计坡度为0.004，管径300mm的最小设计坡度为0.003。（5）污水管道埋设深度
污水管道的最小覆土厚度一般满足三个因素要求：
（1）防止管道内污水冰冻和因土壤冰冻膨胀而损坏管道；
（2）防止地面荷载而破坏管道；
（3）满足街区污水连接管衔接的要求。一般在干燥土壤中，最大埋深不超过7～8m。
3.3.2水力学计算过程
（1）根据流量选择合适管径及流速，结合水力学计算表查找相应坡度与充满度。（2）充满度h=D·h/D
（3）降落量=I·L
（4）地面标高根据之前CAD地区排水管道设置平面图，通过内插法求得每条管段两端的地面标高。
（5）埋设深度：先设第一段管上端埋设深度为2.5m，则下端为：第一段管下端地面标高-（第一段管上端地面标高-埋设深度-降落量）
40.91-（41.625-2.5-0.616）=2.401m
（6）管内底标高：
管内底标高=地面标高-埋设深度
41.625-2.5=39.125m
（7）水面标高：
水面标高=地面标高-管内底标高+充满度
41.625-39.125+0.1785=39.3035m 具体计算结果如下表所示：
（四）图形绘制
管网平面图
纵剖图
（五）管材设计
混凝土管与钢筋混凝土管：预制混凝土管和钢筋混凝土管的直径范围为150～2600mm，为了抵抗外压力，管径大于400mm时，一般配加钢筋，制成钢筋混凝土管。混凝土管与钢筋混凝土管的管口形状有平口、企口、承插口等。混凝土管的原料充足，设备、制造工艺简单，所以被广泛采用。但两种管材的主要缺点是抗酸、碱浸蚀及抗渗性能较差、关节较短、接头多。在地震强度大于8度地区及饱和松砂、淤泥、冲填土、杂填土地区不宜采用。
当生活污水管道和合流污水管道采用混凝土或钢筋混凝土管时，由于管道运行时沉积的污泥会析出硫化氢，而是管道可能受到腐蚀。为减轻腐蚀损害，可以在管道内加专门的衬层，这种衬层大多由沥青、煤焦油或环氧树脂涂制而成。
该地区可以采用钢筋混凝土管材，管径分别为350mm、450mm、以及500mm。由于三段管管径均不相同，故采用管顶平接的方式进行连接。
附图一：
附图二：
排水管网设计说明 书
环境工程设计 大作业 题目城市污水管网的设计姓名姜晨旭 学号 指导教师王庆宏 成绩 二○一七年六月
目录 （一）设计概要 (2) 1.1设计题目 (2) 1.2设计内容 (2) 1.3设计资料 (3) 1.4设计参考资料 (3) （二）排水系统 (3) 2.1排水体制 (3) 2.2排水体制的选择 (4) （三）管网设计 (5) 3.1管道定线 (5) 3.1.1排水管网布置原则 (5) （4）规划时要考虑到使渠道的施工、运行和维护方便； (5) 3.1.2排水管网定线考虑因素 (5) 3.1.3污水主干管定线 (6) 3.1.4污水干管定线 (6) 3.2水量计算 (7) 3.3水力学计算 (9) 3.3.1水力学计算要求 (9) 3.3.2水力学计算过程 (11) （四）图形绘制 (13) （五）管材设计 (14)
（一）设计概要 1.1设计题目 1.2设计内容 （1）绘制CAD图并计算小区面积、布设管道、测量出地面标高；（2）完成流量计算并列出污水干管设计流量计算表； （3）完成水力计算，经过查阅水力计算图，完成污水干管水力计算表； （4）绘制主干管的纵剖图并进行标注。
1.3设计资料 （1）人口密度为400cap/ha； （2）生活污水定额140L/cap·d； （3）工厂的生活污水和淋浴污水设计流量分别是8.24L/s和6.84L/s,生产污水设计流量为26.4L/s, 工厂排水口地面标高为43.5m，管底埋深不小于2m，土壤冰冻深度为0.8m； （4）沿河岸堤坝顶标高40m。 1.4设计参考资料 1.《排水工程》（上册）（第四版），中国建筑工业出版社，1999 2.《环境工程设计》赵立军陈进富主编，中国石化出版社（二）排水系统 2.1排水体制 废水分为生活污水、工业废水和雨水三种类型，它们能 够采用一个排水管网系统来排除，也能够采用各自独立的分 质排水管网系统来排除。排水体制主要有合流制和分流制两 种。其中合流制又分为直排式合流制与截流式合流制两种。 前者是将排除的混合污水不经处理直接就进排入水体；后者 则是在合流干管与截流干管交接处设置溢流井，超出处理能
环境工程设计 大作业 题目城市污水管网的设计姓名姜晨旭 学号2014010650 指导教师王庆宏 成绩 二○一七年六月
目录 （一）设计概要 (2) 1.1设计题目 (2) 1.2设计内容 (2) 1.3设计资料 (2) 1.4设计参考资料 (3) （二）排水系统 (3) 2.1排水体制 (3) 2.2排水体制的选择 (4) （三）管网设计 (4) 3.1管道定线 (4) 3.1.1排水管网布置原则 (4) （4）规划时要考虑到使渠道的施工、运行和维护方便； (4) 3.1.2排水管网定线考虑因素 (4) 3.1.3污水主干管定线 (5) 3.1.4污水干管定线 (5) 3.2水量计算 (6) 3.3水力学计算 (8) 3.3.1水力学计算要求 (8) 3.3.2水力学计算过程 (9) （四）图形绘制 (10) （五）管材设计 (11)
（一）设计概要 1.1设计题目 1.2设计内容 （1）绘制CAD图并计算小区面积、布设管道、测量出地面标高； （2）完成流量计算并列出污水干管设计流量计算表； （3）完成水力计算，通过查阅水力计算图，完成污水干管水力计算表； （4）绘制主干管的纵剖图并进行标注。 1.3设计资料 （1）人口密度为400cap/ha； （2）生活污水定额140L/cap·d； （3）工厂的生活污水和淋浴污水设计流量分别是8.24L/s和6.84L/s,生产污水设计流量为26.4L/s, 工厂排水口地面标高为43.5m，管底埋深不小于2m，土壤冰冻深度为0.8m； （4）沿河岸堤坝顶标高40m。
1.4设计参考资料 1.《排水工程》（上册）（第四版），中国建筑工业出版社，1999 2.《环境工程设计》赵立军陈进富主编，中国石化出版社 （二）排水系统 2.1排水体制 废水分为生活污水、工业废水和雨水三种类型，它们可以采用一个排水管网系统来排除，也可以采用各自独立的分质排水管网系统来排除。排水体制主要有合流制和分流制两种。其中合流制又分为直排式合流制与截流式合流制两种。前者是将排除的混合污水不经处理直接就进排入水体；后者则是在合流干管与截流干管交接处设置溢流井，超出处理能力的混合污水通过溢流井后直接排入水体，在截流主干管(渠)的末端修建污水处理厂。而分流制又分为完全分流制与不完全分流制两种。前者包括独立的污水排水系统和雨水排水系统；后者只有污水排水系统，未建立雨水排水系统。 合流制与分流制的优缺点如下表所示：
1. 设计说明： 1.1 设计依据： 1.1.1 《室外给水设计规范》GB 50013－2006； 1.1.2 《室外排水设计规范》GB 50014－2006（2014年版）； 1.1.3 《建筑给水排水设计规范》GB50015-2003（2009年版）； 1.1.4 《建筑设计防火规范》GB50016-2006； 1.1.5《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002； 1.1.6 《自动喷水灭火系统设计规范》GB 50084-2001(2005年版)。 1.1.7 甲方提供的院区周围市政道路的给水排水管网现状图、设计委托书； 1.1.8 建筑专业提供的作业图及相关专业提供的设计资料。 1.2 工程概况: 本工程为卓达绿色建筑(新材料)海城产业园，工程位于辽宁省海城太湖路两侧西。建设单位 为卓达辽宁 1.3 设计范围： 1.3.1 卓达绿色建筑(新材料)海城产业园范围内生活给水管网、工艺给水管网（其中工艺给 水管网管径和用水量由甲方提供，本次设计只负责工艺用水管线位置的布置）消防管网、雨水管网、污水管网的设计,不包含生产和工艺排水管网、防洪设计。 1.4 管道系统： 本工程设有给水管网、雨水管网、污水管网。 1.4.1 给水系统： 1.4.1.1 生活和消防用水水源来自市政管网，由北侧太湖路接入一条dn180给水管接入厂区内作为生活和消防用水；管道覆土 1.35m。根据甲方提供的资料，市政管网水量、水质满足 使用要求,太湖路市政绝对水压0.20MPa，只能满足厂房和动力中心补水要求，不能满足厂 前区使用要求，厂前区供水需要在动力中心加压后供给厂前区单体,供水压力为0.35MPa；生产用水水源为市政管网直接供水；绿化用水水源为厂区内的自挖井（水量和水质由甲方负 责满足现行绿化用水水质要求）；总入口处的计量装置由市政部门负责。 1.4.3 污水设计： 厂区内污水收集后，经化粪池处理之后分别接入西侧经七路和北侧东湖路的市政污水管网中。 1.4.4 雨水设计： 雨水暴雨强度公式采用辽宁鞍山暴雨强度公式i= ,设计重现期为2年；区域内雨水收集后，排入北侧太湖路雨水管网中。 2 施工说明： 2.1 市政接管经标高确认： 2.1.1 建筑室外雨水管道，在施工前应对本工程允许接入西侧河道水面标高进行实测确认与 设计标高无误 差后，再进行施工。 2.1.2 如河道水面、市政污水管道管底实测标高与设计标高有误差时，应通知设计院，设计 院按实测标高对设计标高进行调整修改，以修改后的管道标高进行施工。 2.2 管材及接口： 2.2.1 埋地给水管采用PE100管(公称压力 1.25MPa)，采用热熔连接，过路部分增加钢套管， 延出道路两侧各0.5m。 2.2.2 埋地消防给水管采用PE100管(公称压力 1.60MPa)，热熔连接;连接室外消火栓支管，
污水管网的设计说明及设计计算 1.设计城市概况 假设城市设计为某中小城市的排水管网设计，有明显的排水界限，分为区与区，坡度变化较大。河流为其城市的地面标高的最低点，由河流开始向南、向北地面标高均有不同程度的增加，且城市人口主要集中区，城区基本出去扩建状态中，发展空间巨大，需要结合城市的近远期规划进行管网布置。城市的布局还算合理，区域划分明显，交通发达，对于布管具有相当的简便性。 2.污水管道布管 (2).管道系统的布置形式 对比各种排水管道系统的布置形势，本设计的污水管铺设采用截留式，在地势向水体适当倾斜的地区，各排水区域的干管可以最短距离沿与水体垂直相较的方向布置，沿河堤低边在再敷设主干管，将各个干管的污水截留送至污水厂，截流式的管道布置系统简单经济，有利于污水和雨水的迅速排放，同时对减轻水体污染，改善和保护环境有重大作用，适用于分流制的排水系统，将生活污水、工业废水及初降废水经处理后排入水体。截流式管道系统布置示意图如下. (2).污水管道布管原则 a.按照城市总体规划，结合当地实际情况布置排水管道，并对多种方案进行技术经济比较； b.首先确定排水区界、排水流域和排水体制，然后布置排水管道，应按主干管、干管、支管 c.的顺序进行布置； 1—城镇边界 2—排水流域分界线 3—干管 4—主干管 5—污水厂 6—泵站 7—出水口
d.充分利用地形，尽量采用重力流排除污水，并力求使管线最短和埋深最小； e.协调好与其他地下管线和道路工程的关系，考虑好与企业部管网的衔接； f.规划时要考虑使管渠的施工、运行和维护方便； g.规划布置时应该近远期结合，考虑分期建设的可能性，并留有充分的发展余地。 (3).污水管道布管容 ①.确定排水区界、划分排水流域 本设计中有很明显的排水区界，一条河流自东向西流动，将整个城镇划分为区与区；同时降排水区域分为四个部分，分别有四条干管收集污水，同一进入位于河堤的主干管，送至污水处理厂。 ②.污水厂和出水口位置的选择 本设计中河流流向为自东向西，同时该城镇的夏季主导风向为南风，所以污水处理厂应该设置在城市的西北处河流下游，由于该城镇是中小型城市，所以一个污水处理厂足以实现污水的净化。 ③.污水管道的布置与定线 污水管道的平面布置，一般按照主干管、干管、支管的顺序进行。在总体规划中，只决定污水主干管、干管的走向和平面布置。 定线时，应该充分利用地形，使污水走向按照地面标高由高到低来进行，主干管敷设在地面标高较低的河堤处，管道敷设不宜设在交通繁忙的快车道和狭窄的道路下，一般设在两侧的人行道、绿化带或慢车带下。 支管的平面布置形式采用穿坊式，组成的一个污水排放系统可将该系统穿过其他街区并与所穿过的街区的污水管道相连接。管道的材料采用混凝土管。 ④.确定污水管道系统的控制点和泵站的设置地点 管道系统的控制点为两个工厂和每条管道的起点，这些点决定着管道的最小埋深，由于整个管道的敷设过程中，埋深一直满足最实用条件，且对于将来的发展留有空间，所以不需要提升泵站，全部依靠重力流排水。 ⑤．确定污水管道在街道下的具体位置 充分协调好与其他管段的关系，污水和雨水管道应该敷设在给水管道的下面，处理管道的原则为：未建让已建的，临时性管让永久性管，小管让大管，有压管让无压管，可弯管让不可弯管。 根据以上分析，对整个区域进行布管，干管尽量与等高线垂直，主干管沿河堤进行布置，基本上与等高线平行，整个城镇的管道系统呈现截流式布置，布管方式见附图。（污水管道系统的总体平面布置图）。 3. 管段设计计算：
郑州大学水利与环境学院 《排水工程Ι》课程设计说明书题目：A城新区污水管网工程扩大初步设计 学生姓名 指导教师李桂荣 学号 专业环境工程2班 完成时间2012.3.3
目录 第一节设计说明书 (01) 第二节污水设计计算说明书 (04) 附录 附件一污水管道平面布置图 附件二污水管道各管段污水设计流量计算表 附件三城市污水主干管水力计算表 附件四污水主干管纵剖面图
第一节设计说明书 一、工程任务及设计范围 运用已学的排水管网的专业知识，进行A城新区污水管网工程的扩大初步设计。 设计主要内容如下： （1）设计基础数据的收集。 （2）确定设计方案，划分排水流域，进行污水管道的定线和平面布置。 （3）污水管网总设计流量及各管段设计流量计算。 （4）进行污水管道水力计算，确定管道断面尺寸、设计坡度、埋设深度等。 （5）污水确定污水管道在街道横断面上的位置。 （6）绘制污水管网平面图和纵剖面图。 二、设计原始资料 1． A城市平面规划图（1：1000） 该新城区的规划如图一所示。西部濒临白河，流向自北向南，主要的工业企业集中在城区的东南部，等高线较为平缓，自城区自东向西逐步降低，城区内无明显的起伏地势。 2．服务人口密度：350人／ha；生活污水量标准平均日120L/（cap·d） 3.主要的排污单位有如下工业企业和公共建筑，其位置如平面图所示： ①甲厂：最大班排水量20L/S。 ②乙厂：最大班排水量15 L/S。 ③公共建筑排水量(火车站)：15 L/S。 （学校）： 10 L/S。 上述工业企业所产生的废水经局部处理后，水质达到《污水综合排放标准》GB8978-1996所规定的三级排放标准后，排入城市污水管网，由污水管道统一收集后排入城市污水处理厂进行集中处理，达标排放。 各企业排水口的管底埋设深度不小于2.0米。设计街区的污水管道最小埋深不小于1.5米。火车站污水管道起端管道埋深为不小于1.5米。 4.自然状况：
锦江郦城管线工程排水施工图设计说明 1设计依据 1.1设计资料及业主要求 1.1.1建设单位与我公司签订的设计合同 1.1.2业主提供的1:500 地形管线图 1.1.3业主提供的《综合地下管线测量成果说明及表》 1.2设计规范、标准 1.2.1《室外排水设计规范》( GB50014- ) 1.2.2《室外给水设计规范》( GB50013- ) 1.2.3《给水排水工程构筑物结构设计规范》( GB50069- ) 1.2.4《给水排水工程管道结构设计规范》( GB50332- ) 1.2.5《城市工程管线综合规划规范》( GB50289-98) 1.3 设计原则 1.3.1符合规划原则。排水管道施工图设计以已批复的初步设计为准。 1.3.2满足需求原则。排水管道均按远期排水需求规模设计。 1.3.3满足综合协调原则。排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊, 在考虑经济性的同时预留足够的空间, 为管线综合提供条件。 2.工程概况 本工程位于渝北区加州武陵路, 东接华新分流道, 北靠金龙路, 西临松桥路, 南近红石路。锦江郦城坐享龙湖、加州成熟社区, 观音桥步行街近在咫尺, 交通发达、生活便捷。将利用与加州传统饮食商圈相连的优势, 打造成为武陵路生活中心。本次工程道路属于锦江郦城与武陵路的连接干道, 地理位置尤为重要。 3 排水现状 当前小区房屋建设已接近尾声, 考虑小区雨污水排放困难问题, 为保证以后居民正常的生活作息, 本工程进行连接干道的雨污水管道施工设计, 收集小区内雨污水, 并排至武陵路主干道的雨污水系统中, 及时解决排水困难问题。 4 设计原则 4.1排水管道施工图设计以批准的上阶段设计为依据, 应符合城市总体规划和片区控制性详细规划的基本要求 4.2满足需求原则。排水管道均按远期排水需求规模设计。 4.3 满足接入的可能性和便利性原则。新建排水管网充分考虑区域排水现状及地块建设的情况, 结合地块建设规划, 在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。 4.4 排水管网设计注意技术性与经济性相结合的原则。 4.5 满足选材优化原则。设计选材在不断总结科研和工程实践的基础上, 既
设计总说明 第一章总论 1.1、前言 农村生活污水处理既是改善民生的重要内容，也是江油市新农村建设最急需、最迫切、最突出的问题之一，具有重要的现实意义。江油市高度重视农村环境整治，大力推进农村生活污水处理工作，以省委十三届四次全会作出的“五水共治”决策为契机，逐步解决农村的水环境污染问题，更好地优化农村水环境，推进转型升级，改善农民生活品质。通过领导重视、政策扶持、机制创新、督查推进等措施，加大工作力度，激发工作热情，深入开展村庄污水整治，不断夯实农村污水治理基础建设。根据省委、省政府关于治水攻坚的决策部署和《关于深化“千村示范万村整治”工程扎实推进农村生活污水治理的意见》（省委办发[2014]2号）文件精神，致力于建设资源节约和环境友好型社会，贯彻可持续发展战略，把农村生活污水处理与保护饮用水源、“五水共治”改善水环境相结合，统筹城乡资源，一体化改善全市水环境，建设农村生态文明。 1.2、规划目标 为贯彻落实科学发展观，稳步推进生态市和新农村建设，提高农村生活污水的收集处理率，实现天尊寺水库地段引用水 源质量的基本改善，有效恢复农村河网的自净能力，改善该人居环境，提升村民生活质量。 本工程设计污水收集率达到85%以上，农村生活污水治理农户受益率达到85%以上，满足规划目标要求。 1.3、工程概况 江油市新安镇天岭村共有村民62户，约208人。该村处于场镇附近山区，常住人口较多，本次污水收集处理从天岭村至新安中学段DN400双臂波纹管2300污水井检查井58座采用砖砌检查井。收集污水经检查井过滤后直接排放至新安镇污水处理厂。根据该村情况及要求，该村处理水排放标准需达到一级B标准。 第二章设计标准 2.1、设计依据及标准 （1）《中华人民共和国环境保护法》(1989年12月) （2）《中华人民共和国水污染防治法》（1996年5月修正） 1
城市排水管网设计I 城市排水管网设计目录第一章工程概述3 1.1已知资料3 1.2 设计方案4 第二章污水设计及计算说明 5 2.1 设计污水定额5 2.2 污水设计流量计算5 2.3 管段设计 流量计算6 2.3.1 污水管道布置6 232 街区编号并计算其面 积6 2.3.3 管道设计流量计算 6 2.4 管网水力计算7 2.4.1 污水管道设计参数及水力计算7 2.4.2 水力计算注意事项7 第 三章雨水管网设计及计算说明8 3.1 设计说明8 3.2 雨水管 道定线及排水流域划分8 3.2.1 雨水管带定线8 3.2.2 排水流 域划分8 3.3.1 管道流量设计参数资料9 3.3.2 雨水管道水力 计算9 3.4 绘制雨水管道平面图及纵剖面图9 参考文献9 附录10 第一章工程概述1.1 已知资料⑴城市规 划资料①华北地区一新型工业城市M市的城市规划平面图1张（1:5000）②人口分布，房屋建筑，卫生设备状况（见表1）表1人口分布、房屋建筑、卫生设备状况表街坊人口密度（人/公顷）房屋建筑层数卫生情况490 6 室内有给水排水卫生设备和沐浴设备⑵气象资料①土壤冰冻深度1.2米； ②暴雨强度公式采用内蒙-海拉尔市的暴雨强度公式，即
③常年主导风向西北风，地下水初见水位为6m ⑶水文及水文地质资料①河流最高洪水位标高：80.0m; ②地质：在整个排水区域内为轻质亚粘土，地耐力为12~14t/m2,地震烈度为6度。 各工业企业生活污水、淋浴污水和生产废水情况见附表 1. 1.2 设计方案根据设计要求，采用污水、雨水分开排放的分流制管道系统。污水管道干管采用截留式布置形式，支管采用围坊市布置形式。此种布置形式可充分利用地面坡度，减少管道埋深，降低造价。雨水沿垂直河流走向以最短距离汇入河流。 第二章污水设计及计算说明2.1设计污水定额我国《室外排水设计规范》规定，居民生活污水定额和综合生活污水定额应根据当地采用的用水定额，结合建筑内部给水排水设施水平和排水系统普及程度等因素确定，可按当地用水定额的80%~90计算，即排放系数为0.8~0.9 ；工业企业内生活污水量、淋雨污水量的确定，应与国家现行规范的有关规定协调；工业企业的工业废水量及其总变化系数应根据工艺特点确定，并与国 家现行的工业用水量有关规定协调。在计算居民生活污水量或综合生活污水量时，采用平均日污水量定额和相应的总变化系数。 在本设计地区，有街坊总面积为346.hm2;
雨水管渠系统设计 一、设计资料与要求 试进行某研究所西南区雨水管道（包括生产废水在内）的设计和计算。并绘制该区的雨水管道平面图。已知条件： (1) 如图2-1所示该区总平面图； (2) 当地暴雨强度公式为)10/() lg 81.01(7002 45 .0m s L t P q ??+= (3) 采用设计重现期P=1a,地面集水时间min 101=t (4) 厂区道路主干道宽6m,支干道宽3.5m,均为沥青路面； (5) 各试验室生产废水量见表2-1，排水管出口位置见图2-1； (6) 生产废水允许直接排入雨水道，各车间生产废水管出口埋深均为1.50m(指室内地 面至管内底的高度)； (7) 厂区各车间及试验室均无室内雨水道； (8) 厂区地质条件良好，冰冻深度较小，可不予考虑；
(9)出去的雨水口接入城市雨水道，接管点位置在厂南面，坐标为x=722.50,y=520.00, 城市雨水道为砖砌拱形方沟，沟宽1.2m,沟高（至拱内顶）1.8m,改点处的沟内底标高为37.70，地面标高为41.10m. 表2-1 各车间生产废水量表 (1)设计说明书一份； (2)管道平面布置图一张(A3)； (3)管道水力计算图一张(A3)； (4)管段水力计算表一份。
二、划分排水流域及管道定线 根据厂区的总平面布置图，可知该厂地形平坦，雨水和生产废水就近排入各雨水口。厂区内建筑较多，相应的交通量会比较大，故雨水管道采取暗管。雨水出口接入城市雨水道，城市雨水道为砖砌拱形方。 根据总平面图给出的标高绘制等高线，可知厂区西北高，东南低，局部有高地。再根据等高线合理布置雨水口，适当划分排水区域。根据地形、雨水口分布定管线，使绝大部分雨水以最短的距离排入街道低侧的雨水管道。拟将该厂区划分为16个流域。如图2-2所示。 图2-2 三、划分设计管段 根据管道的具体位置，在管道转弯处、管径或坡度改变出，有支管接入出或两条以上管道交汇处以及超过一定距离的直线管端上都应该设置检查井。把两个检查井之间流量没有变化且预计管径和坡度也没有变化的管段定位设计管段。并从管段从下游往下游按循序进行检查井的编号。 四、划分并计算各设计管段的汇水面积 各设计管段汇水面积的划分应结合地形坡度、汇水面积的大小以及雨水管道布置等情况而划定。地形较平坦时，可按就近排入附近雨水管道的原则划分汇水面积；地形坡度较大时，应按地面雨水径流的水流方向划分汇水面积。并将每块面积进行编号，计算其面积的数值。经简化，厂区的流水区域如图2-3所示，图中每一区域已包含街道及绿地在内，不仅仅是建筑面积。表2-1为地面标高表。表2-2为管道长度表。表2-3为汇水面积计算表。
排水管网设计步骤
一．污水管道系统的设计: 1污水处理厂厂址选择 在城市总体规划中，污水厂的位置范围已有规定，但是，在污水厂的总体设计时，对具体厂址的选择，仍须进行深入的调查研究和详尽的技术经济比较，应遵循下列各原则： （1）厂址与规划居住区公共建筑群的卫生防护距离应根据当地具体情况，与有关部门协商确定，一般不小于300米。 （2）厂址应在城市集中供水水源的下游至少500米。 （3）厂址应尽可能少占农田或不占良田，且便于农田灌溉和消纳污泥。 （4）厂址应尽可能设在城市和工厂夏季主导风向的下方。 （5）厂址应设在地形有适当坡度的城市下游地区，使污水有自流的可能，节约动力消耗。 （6）厂址应考虑汛期不受洪水的威胁。 （7）厂址的选择应考虑交通运输、水电供应地质、水文地质等到条件。 （8）厂址的选择应结合城市总体规划，考虑远景发展，留有充分的扩建余地。 本设计中污水处理厂布置在XXXX，位于主导风向的下风向，城市河流的下游，靠近岸边，周围300m内无居住区。见城市污水系统总平面图，其依据是： ①地区常年主导风向为XX风。厂址选在城市的XX角，可以减小污水厂所产生 臭气对城市环境的影响。 ②污水厂建在河流的下游，这样避免对城市取用水水质的影响。 ③污水厂布置在地势较低处，有利于污水管道的重力流动，故设在河流下游的 岸边。 2 管道定线 定线原则：应尽可能地在管线较短和埋深较小的情况下，让最大区域的污水能自流排出。 排水管网的布置原则既要使管道工程量为最小，又要使水流畅通节省能量。 （1）支管、干管、主干管的布置要顺直，水流不要绕弯。 （2）充分利用地形地势，最大可能采用重力流形式，避免提升。 （3）在起伏较大的地区，应将高区系统与低区系统分离，高区不宜随便跌水，应直接重力流入污水厂，并尽量减少管道埋深。至于个别低洼地区应局部提升，做到高水高排。 （4）尽量减少中途加压站的个数。如果遇山岗尽量采用隧洞方式。若须经过土壤不良地段，应根据具体情况采用不同的处理措施，以保证地基与基础有
仲恺农业工程学院实践教学 给水排水管网工程综合设计 ——排水管网计算书 （2013—2014 学年第二学期） 班级给排1x1 姓名xxx 学号 设计时间~ 指导老师xxxxxxxxxxxxxxx 成绩 城市建设学院
目录
1 设计原始资料 城镇概况 A 城市位于我国华南地区，该城市是广东省辖县级市，自然资源丰富，交通便利。市区地势平坦，主要建在平原上，城市中间以铁路为界，分为两个生活区：Ⅰ区和Ⅱ区。均有给水排水设备，自来水普及率100%。 气候情况 ① 市内多年来的极端高温℃，每年6～8月份的气温最高。而到了冬季（12～2月）温度较低，多年来的极端低温为0℃。 ② 年平均相对湿度为65%，春季湿度大，约为65～90%； ③ 雨季集中在4～9月份，这段时间的降雨量占全年降雨量的80%以上，4～9月份为受热带气旋影响的主要时段，降雨量大，多出现暴雨，年平均降雨量为1930mm ，多集中在6-9月，占全年降雨量的70%。 排水情况 城市用水按19万人口设计，居民最高日用水量按210 (d cap L )。生活污水排水量按给水的90%计算。街坊污水排入区域排水管网，区域排水管网再将接入城市的排水管道系统，最后到污水处理厂进行处理。 2 排水管段设计流量计算 污水管道的布置 地形坡度 地势由西南方向东北方逐渐降低，但总体变化趋势不大。 河流流向 该城市沿市区南部有一条由北至南流向的河流，综合地势原因，污水厂设在地势较低处。
污水管道布置图 居民生活污水计算 查居民生活用水定额表，取居民平均日生活用水定额为210d L?，则居民生活污水量 cap 定额为d % 210 ?189 90 = cap L? 街坊面积总面积计算 根据城市人口为14万，根据草图对街坊区进行编号，得到各街坊面积和总面积，计算见下页表 街区编号 1 2 3 4 5 6 7 8 9 CAD面积 街区面积(ha) 街区编号15 16 17 18 19 20 21 22 23 CAD面积 街区面积(ha) 街区编号29 30 31 32 33 34 35 36 37 CAD面积 街区面积(ha) 街区编号43 44 45 46 47 48 49 50 51 CAD面积 街区面积(ha) 街区编号57 58 59 60 61 62 63 64 65 CAD面积 街区面积(ha) 街区编号71 72 73 74 75 76 77 78 79 CAD面积 街区面积(ha) 街区编号85 86 87 88 89 90 91 92 93 CAD面积 街区面积(ha) 街区编号99 100 101 102 103 104 105 106 107 CAD面积 街区面积(ha) 街区编号112 113 114 115 116 117 118 174 119 CAD面积 街区面积(ha) 街区编号125 126 127 128 129 130 131 132 133 CAD面积 街区面积(ha) 街区编号139 140 141 142 143 144 145 146 147
管网工艺设计说明
四川省南溪县城市生活污水处理工程 污水管网施工图设计说明书 1、工程概况 四川省南溪县城市生活污水处理工程污水管网工程服务范围包括：南溪县规划城区，服务区与《南溪县总体规划》（~2020）的远期面积相同，城市建设用地面积6.52平方公里，服务人口8万人。管网污水量总规模按2020年2万m3/d设计。 3月我院报出四川省南溪县城市生活污水处理工程初步设计，包括二条主干线（即主干1线、主干2线）。 根据南溪县发改局的意见，由我院进行的四川省南溪县城市生活污水处理工程污水管网工程施工图设计工作随南溪县建设计划分段实施。本册为主干1线、主干2线的部分施工图设计。 2、设计依据及主要设计设计规范 2.1设计依据文件 （1）《四川发展和改革委员会关于转下达四川省三峡影响区水污染治理新建项目核定概算的通知》川发改地区[ ]627号 （2）《四川省南溪县城市生活污水处理工程初步设计》北京市市政工程设计研究总院、 3月。 （3）《南溪县污水处理厂岩土工程勘察报告》（详勘）四川省泸州地质工程勘察院 10月10日。 （4）四川省南溪县城市生活污水处理工程1:1000地形图
（5）其它相关文件及会议纪要。 2.2设计采用的主要规范、标准 （1）《室外排水设计规范》（GB50014- ）。 （2）《给水排水管道工程施工及验收规范》（GB50268-97）。 （3）《排水检查井》（02S515）。 （4）《给水排水制图标准》（GB/T 50106- ）。 （5）排水工程强制性条文。 3、设计变更方面及需要说明的问题 本设计污水管线的管径、走向、平面位置等情况依据南溪县发改局提供的现况资料及地形图等进行了调整。 4、设计要点 4.1设计标准、参数与计算公式 4.1.1设计年限及规模 本设计管网污水量总规模按2020年远期设计。 本设计污水管网设计规模2万m3/d，最大污水量2.97万m3/d。 4.1.2模数确定 根据水量计算和分配，本工程服务范围内主要为城市居民生活污水和城区范围宾馆、学校、事业单位的办公生活污水及部分工业废水。因此污水计算模数均采用0.393升/秒·公顷。 4.1.3污水管道水力计算公式 流量公式
排水工程施工图设计 说明文本
精品资料 仅供学习与交流，如有侵权请联系网站删除谢谢2 西南大学内部道路工程雨水排水工程竣工图说明 一、竣工依据及遵循的规范和设计原则： 1、建设方提供的该工程1:500现状地形图及综合管线物探资料 2、《西南大学内部道路施工图设计文件》（重庆市市政设计研究院） 3《西南大学内部道路工程管网综合规划》（重庆市规划设计研究院） 4、场踏勘的实际情况 5、家相关规范和标准 《室外排水设计规范》（GB50014-2006）（2014版） 《室外给水设计规范》（GB50013-2006） 《给水排水工程构筑物结构设计规范》（GB50069-2002） 《给水排水工程管道结构设计规范》（GB50332-2002） 《城市工程管线综合规划规范》（GB50289-98） 《给水排水管道工程施工及验收规范》（GB50268-2008） 《给水排水工程构筑物工程施工及验收规范》（GB50141-2008） 《埋地聚乙烯排水管管道工程技术规程》（CECS164-2004） 《重庆市市政公用工程初步设计文件编制技术规定》。 6、工程的竣工原则是： 1）执行国家关于环境的保护政策，符合国家的有关法规、规范及标准； 2）以城市总体规划和片区控制性详细规划及现状管线为指导，在道路设计的基础上，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境。 3）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。 4）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。 5）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。 6）施工选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。 7）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。 二、工程概述： 本项目位于重庆市北碚区西南大学农林区校园内，道路起点位于西南大学3号门入口，连通现状天生路，道路向西北方向延伸与在建体育场后车行道出口相接，主路全长133.29m,设计车速20km/h，路幅宽度为20m,车行道宽12m，双侧人行道宽4m。 由于路幅宽度限制，本次综合管网横断面设计中各种管线均按照单侧敷设考虑。雨水管单侧布置在西南侧人行道下。 三、上阶段专家意见及执行情况：

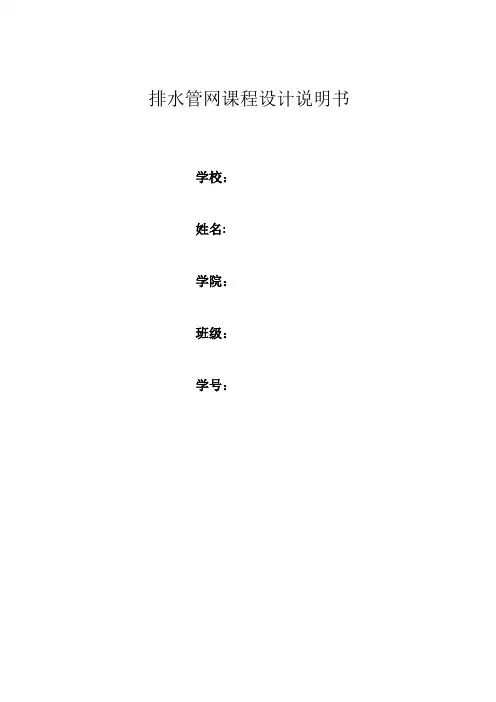

排水管网课程设计说明书学校： 姓名: 学院： 班级： 学号：
