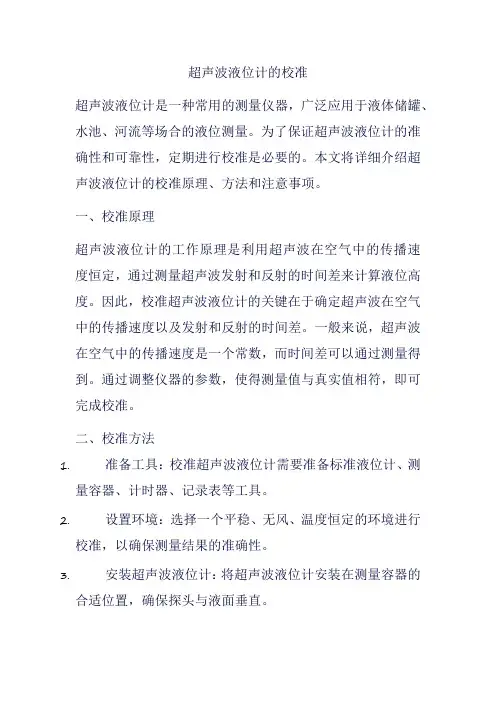

E+H超声波液位计调试方法
E+H超声波液位计FMU30,FMU40的接线方式。
屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。

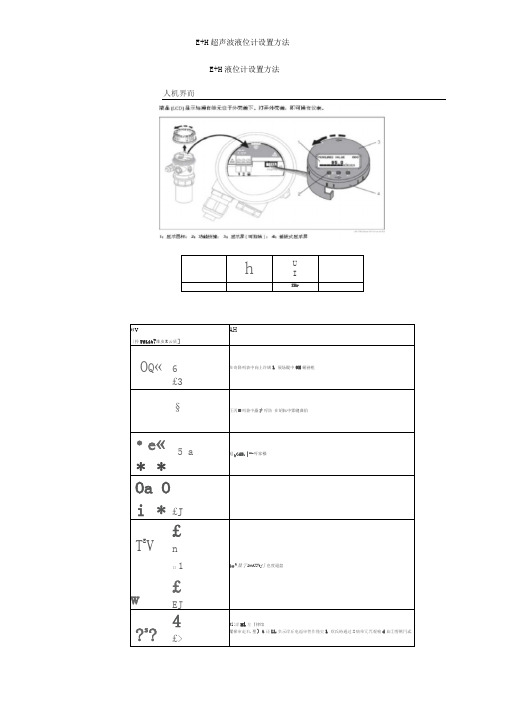

E+H超声波液位计FMU30,FMU40的调试方法

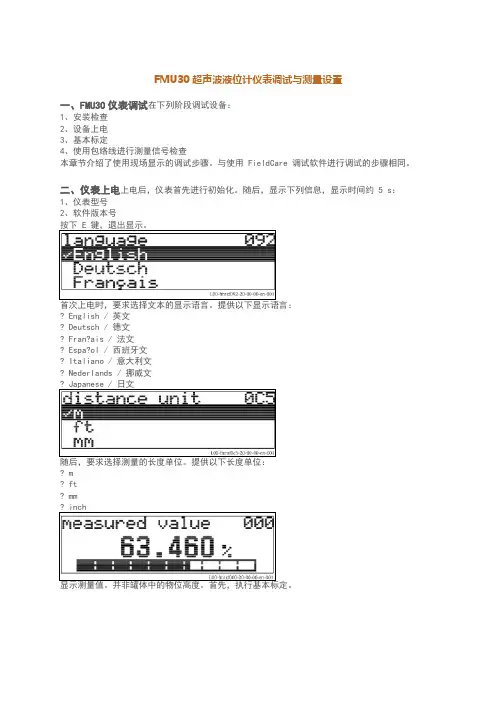

一般来说，超声波液位计的调试需要修改如下几个选项,002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00。
（1）按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。更改后+，-号键一起按返回上层菜单。
（2）如不需更改，直接按E键进入下个菜单003。003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm'''' 等），根据现场情况进行选择。修改方法同上。
（3）继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。根据实际情况选择。

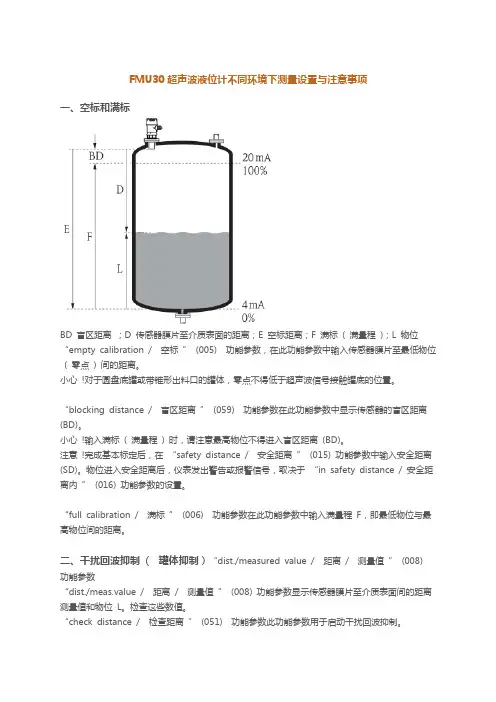

（4）继续按E键进入005菜单，这个是需要修改的很重要的一个值。
这个值是空罐值。把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。
+，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到zui高液位的距离，修改方法同空罐值。
基本上，仪表的调试已经完成。

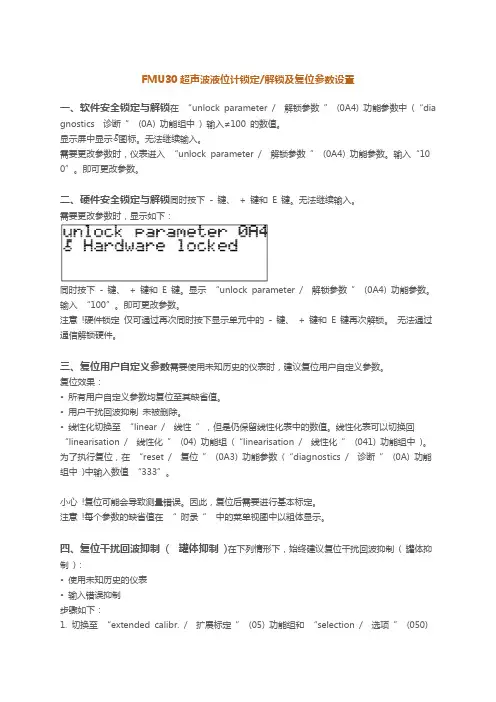

另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入。+—一起按返回052菜单，继续按E键进入053菜单，选择抑制打开，等超声波自己开始进行回波抑制后，仪表会自动跳回抑制关闭状态，表示回波抑制完成。界面也会跳到008这个菜单，上面显示（测
量的距离/测量值）测量距离表示探头表面到液面的距离，测量值表示池底到液面的距离。
（5）
Endress+Hauser Shanghai Instrumentation Co.Ltd.静压式液位计DB5x 系列 一、原理介绍 DB5x 系列液位计是根据液体静压原理所设计的。 P=ρgH P ________压力； ρ________测量液体密度； g ________重力加速度； H ________液体高度。 则测量高度H＝P g ρ。若已知液体密度ρ，即可通过测量P 计算出液位H。 二、安装及接线 见图 探头最好安装在固定的管子中，避免探头在测量中晃动，影响测量精度。 三、调试（带FHB 20显示，参见矩阵表〕 1、上电后，可以看到如图显示，其中“V ”及“H ”显示符号及下面的数字表示与操作矩阵相对应的位置。FHB20有四个按钮，分别为“＋”、“－”、“V ”、“H ”。其中“＋”“－”为修改参数键；“V ““H ”为选择矩阵位置键。 2、解锁。按“V “”H “键，将矩阵设定在”V9H9“位置，用“＋”“－”输入“333”，按“V ”或“H ”键确认，即解锁。同时按“V ”“H ”键，将回到回到“V0H0”位置。 3、液位测量的设置。按“V ”和”H “键到”V3H0“位置，按”＋“”－“将参数改为”1“（液位）。将“V3H1“设为”0“（单位米），”V3H2＝液体密度（调试前测量得，如水为1.000)。 V0H2＝测量最大高度（一般为探头的长度）。V0H3＝0（电流输出允许小于4mA）；V0H3＝1（电流输出不允许小于4mA）。V0H4＝5（此数字越大，电流输出越稳定）。V0H5＝0（电流输出4mA 所对应的高度值，单位与V3H1一致）。V0H6＝（电流输出20mA 所对应的高度值，单位与V3H1一致）。V0H7＝0（当仪表测量出现错误或故障时电流输出2.2mA）；1（当仪表测量出现错误或故障时电流输出22.0mA）；2（当仪表测量出现错误或故障时电流输出保持错误或故障前的电流，〔建议使用〕）。 4、压力测量的调试 V3H0＝3；V3H4＝0（mbar）1（bar）2（mH 2O）；V3H5＝0（℃）1（ ）。 V0H5＝（电流输出4mA 所对应的压力值，单位与V3H4一致）。 V0H6＝（电流输出20mA 所对应的压力值，单位与V3H4一致）。 5、偏压的消除
手持编程器用法 （1）进入编程模式 注意： ·编程器里的电池可以替换 ·手持编程器需要另外订购 将编程器对准显示屏顶部的红外端口并按键。 参数更改 1 在运行模式下将编程器对准仪器并按编程 键。再按切换 键。进入编程模式。 下一步要键入的数字会进入以下3个区域：参数号区、参数值区、通道号区。由多次重复按切换键选择进入哪个区域。当前状态进入的是参数号区 2 这时字母P 前面的数字消失,出现3个“_ _ _”表示可以更改参数号。键入“001”进入P001号参数，再键入参数值“1”，选择测量模式为“物位测量模式”。 3 按“回车”键 ，保存所设设置。 4 按切 换 键再次选择参数号区。 5 这时字母P 前面的数字消失表示，再次出现3个“_ _ _”，可以更改参数号。键入“002”进入P002号参数，再键入“1” 选择所测类型为“液体”。 6 按“回车”键 保存所设设置。 7 依此类推 设置P003参数的参数值为“2”， P004为“***”（以超声波传感器类型决定，如XPS10探头的代号为：102） P005为“1” P006为零点值，即探头发射面开始算起到仓底的距离。物位下降到此位置时，仪表输出为4mA P007为满度值，即从P006定义的仓底（零点）向上多少米为100%（物位升到此位置时，仪表输出为20mA）。 （在实际应用过程中P006、P007均可设为相同数值。例如：仓高15米，P006=15，P007=15。） 如果所购设备为双通道系列（即一个主机带两个传感器），在设定完01通道后还需要设定02通道， 详细说明如下： 8 如果设置第二通道，将左上角点号切换为“02”，重复以上步骤。 切换方法：按切换 键2次，使左上角显示“___ ___”，然后输入“02” 9 如果需要退出编程模式，进入运行模式，再次按编程键 即可。
E+H超声波液位计调试方法 E+H超声波液位计FMU30,FMU40的接线方式。 屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。 E+H超声波液位计FMU30,FMU40的调试方法 一般来说，超声波液位计的调试需要修改如下几个选项,002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00。 （1）按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。更改后+，-号键一起按返回上层菜单。 （2）如不需更改，直接按E键进入下个菜单003。003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm'''' 等），根据现场情况进行选择。修改方法同上。 （3）继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。根据实际情况选择。 （4）继续按E键进入005菜单，这个是需要修改的很重要的一个值。 这个值是空罐值。把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。 +，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到zui高液位的距离，修改方法同空罐值。 基本上，仪表的调试已经完成。 另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入。+—一起按返回052菜单，继续按E键进入053菜单，选择抑制打开，等超声波自己开始进行回波抑制后，仪表会自动跳回抑制关闭状态，表示回波抑制完成。界面也会跳到008这个菜单，上面显示（测
XLCY-1二线制超声波液位计 操作说明书 一、概述 XLC Y-1二线制超声波液（物）位计是智能型非接触式液（物）位测量仪表。产品具有自动功率调整，增益控制，温度补偿，采用先进的检测和计算技术，对干扰信号有抑制功能，从而在根本上提高了仪表的测量精度，保证测量结果的真实。产品可广泛用于各种液体的液位和固体的料位高度测量，也可用于距离的测量。 、主要参数
三、操作说明 V — >LCD 显示信息 1. 主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作 后就进入主显示界面，主显示界面有以下 2种显示方式（液位和 距离） 注：主显示界面由用户参数 DIST （0）LEVEL （1）中设的值决定。（详 见参数说明） 2、 用户参数界面（各代码的说明、 F 表面到测量液（物）面最小距离, 在这一区间内仪表无法正常工作，一般取值 30CM ?60C 之间。 REAT 测量数据的变化率： 测量数据的变化率控制，该值显示 每次测量后 最大允许的测量值变化量，一般测液位时设定为 10?30mm 设定为00mm 寸仪表转换至物（料）位模式。 “00”时显示距离，设定为“ 01”时显示液位，设成“ 02”，“ 03” 为工厂调试模式，实际现场使用时不建议在此模式下。 参数意义） PASS 密码输入（输入3456进入 参数设定） MAX DIST 空距：设成探头底面到 液位值为0位置的距离 FULL 满度：20mA 电流设定点。 BLANKING 测量盲区：盲区即探头 4 =—t 三—I ■三 空蹬 M_DI31 ? ■■ B ^LL I ■ ■ LI ■ ■ ■ ■ ■ I ■ l__^ I ■ II ^__l . _ aSs^jShlliu^d ' ■.；?：：： Zi ■ III. I ■ ■ ■ . . ■ ■ ■ .. I .11. .Ill .1 I III. ■ i ? I d-nA DIST(0)LEVEL(1) 显示内容：显示距离与液位的切换， 设定为
外贴式液位计01000373 13L129-61 使 用 说 明 书
陕西声科电子科技有限公司
1 产品概述 声呐外贴式液位计（以下简称液位计）采用了先进的信号处理技术及高速信号处理芯片，突破了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触测量。声呐传感器（探头）安装于被测容器外壁的正下方（底部），无需对被测容器开孔、安装简易、不影响生产。可实现对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求，并采用隔爆设计，满足防爆要求，可广泛使用。 声呐外贴式液位计按照企业标准Q/SK 001-2013制造。 2 工作原理 液位计以专用声呐处理技术为系统内核，实现了超高速的数字信号处理功能。处理后的液位高度数值准确，无需CPU再作分析、比较、判断。CPU获取液位数值后，可送NVRAM存储、送数码显示器显示。此外仪表可输出(4～20)mA标准信号或通过RS-485接口将测量结果输出至计算机（或二次表）。 如图1所示，测量液位时，经过调制过的声波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号。回波信号经过预处理、加工、后处理后直接准确给出时间t,CPU根据数字模型表述关系计算出液面高度。 t H v =α ? ÷ 2 ? H：液位高度 a：修正系数 v：声呐在液体中传播的声速 t：声纳波从发射到返回所用的时间
图1 3性能指标 量程规格：3m、10m、20m、30m、50m。 显示分辨率：1mm 短时间重复性：1mm 测量误差：±%FS，±%FS（罐壁过厚、压力温度不稳可能影响精度）。 迁移量：±10 m 电流输出：4～20mA，最大负载750Ω 通信：RS-485、Hart、Modbus、Ethernet、红外 液位计主机使用环境温度：-40℃～+60℃ 探头使用环境温度:-40℃～+100℃，（可定制宽温探头）。 使用环境湿度：(15%～100%) RH 防爆标志：ExdⅡCT6 外壳防护：IP65、IP67 液位显示：6位OLED显示（单位：m）或6位段式液晶显示（单位：mm）盲区：当液位在盲区或测不出时，则液晶屏会显示“DEAD”。 4 应用条件 4．1 介质纯净度： 液体中不能有密集气泡； 液体中不能有大量悬浮物质，如结晶物等；

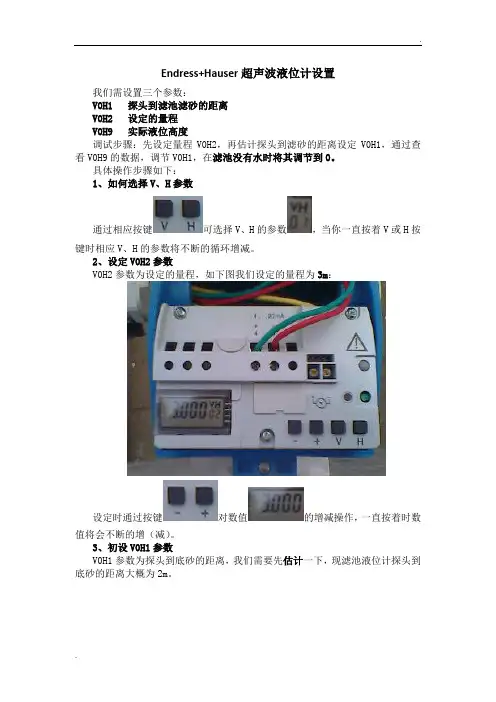

Endress+Hauser超声波液位计设置 我们需设置三个参数： V0H1 探头到滤池滤砂的距离 V0H2 设定的量程 V0H9 实际液位高度 调试步骤：先设定量程V0H2，再估计探头到滤砂的距离设定V0H1，通过查看V0H9的数据，调节V0H1，在滤池没有水时将其调节到0。 具体操作步骤如下： 1、如何选择V、H参数 通过相应按键可选择V、H的参数，当你一直按着V或H按 键时相应V、H的参数将不断的循环增减。 2、设定V0H2参数 V0H2参数为设定的量程，如下图我们设定的量程为3m： 设定时通过按键对数值的增减操作，一直按着时数 值将会不断的增（减）。 3、初设V0H1参数 V0H1参数为探头到底砂的距离，我们需要先估计一下，现滤池液位计探头到底砂的距离大概为2m。
4、调节V0H1参数，查看V0H9参数 当我们初设了V0H1参数，然后查看V0H9参数，V0H9为实际的液位数值。 我们在进行调试液位计时，需保证滤池中无水，这样V0H9应该需要调节到0。如下图： 我们需要不断的调节V0H1参数使得V0H9参数设置为0.00，当然在0.00-0.01之间波动也无妨，但不要在0.00-0.03之间波动。 在调节V0H1参数查看V0H9参数时，若V0H9变大则说明V0H1参数偏大，反之则偏小，我们需不断反复的调节V0H1参数，尽量使得V0H9参数达到标准。每次调节V0H1参数后查看V0H9参数，需要观察V0H9参数1分钟以上，看看是否稳定。 超声波液位计RESET：将参数V9H5设定为333即可复位超声波液位计。
你可以先尝试在V3H0输入1m，这是抑制，从上往下1m内的干扰将被抑制。 然后退到V0H0看示数是否正常。 若不行则先记录下空标满标值如下。 V0H1是空标值，也就是探头到池底的距离。 V0H2是满标值，也就是空标值减去0.3m的盲区，该值需要与上位机对应上，相当于量程。同时按－和V便是复位，复位后需要重新设空标和满标。 设好后选择V0H0，便是显示测量值的主界面。 若还不行，建议更换仪表测试。
E H超声波液位计的调试 和抑制 The latest revision on November 22, 2020
E+H超声波液位计的调试和抑制 一、安装： 注意：FMP40在安装过程中或者安装后，仪表及其附近勿再进行电焊作业，否则会引起电路模块损毁！！如确需要动电焊作业，需要将仪表的电路模块拆下，作业完成后再装上。 固体料仓安装提示 1）尽量远离进料口和排放口，保障进料和磨损最小 2）探头安装在罐直径的1/6—1/4之间 3）混凝土料仓应离罐壁大约1m，但最小距离为米 4）金属和塑料的罐可以靠近罐壁，但是探头不能碰到罐壁,距离最近为300mm. 5）探头末端应该在仓底150mm上，所以订货时长点比短点好，长了可以截短点。 注意：一定要测量并记住截短后的缆绳的准确长度 6）过程中，介质容易产生静电，那么加接地链或者探头末端接地。 液体料仓安装提示 1）尽量远离进料口和排放口，保障进料和磨损最小
2）探头安装在罐直径的1/6—1/4之间，最少距离罐壁为100mm 3) 不要安装在金属罐的中间位置 4）探头末端应该距离仓底最小为150mm，所以订货时长点比短点好，长了可以截短点 注意：一定要测量并记住截短后的缆绳的准确长度 提示：为了优化安装，可以安装在导波管或者是旁通管里（限于液体），对于杆式探头或者是同轴探头。 过程的连接，如图：螺纹安装和法兰安装 安装短管的尺寸为：80mm<短管直径DN<150mm 短管高度<150mm 注意：过高，过大，过细的安装短管会影响雷达波的发射和接收，甚至引起测量困难。 探头末端接地安装和绝缘环安装 混凝土罐的顶部安装，注意避免金属板积累水。 缆绳长度确定
KOE超声波液位计用户使用手册
目录 一、概述。。。。。。。。。。。。。。。。。。。。。。2 二、产品特色。。。。。。。。。。。。。。。。。。2 三、技术参数。。。。。。。。。。。。。。。。。。3 四、菜单操作及参数设置。。。。。。。。3 五、安装方法及使用注意事项。。。。8 六、接线示意图。。。。。。。。。。。。。。。。10 七、疑难现象及处理方法。。。。。。。。12 八、本机接线定义。。。。。。。。。。。。。。14 九、产品合格证。。。。。。。。。。。。。。。。15 十、产品保修记录卡。。。。。。。。。。。。16
一、概述 超声波物位仪https://www.doczj.com/doc/098924339.html,是一台博采众长，吸取了国内外多种物位仪优点。实现了全数字化，人性化设计理念的通用型物位仪，具有完善的物位测控，数据传输和人机交流功能。主芯片采用进口工业级单片机，数字温度补偿等…相关专用集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，模拟量，开关量及RS485输出任选，可方便与主机连接。外壳采用铝合金防水外壳，探头部分选用PP或不锈钢头，壳体小巧且相当坚固。其电路主板采用优质贴片元器件，贴片式键盘，使产品性能更稳定可靠。因此可广泛应用于与料位，液位测控相关的各个领域。 二、产品特色 ●电压适应范围宽，12-24 V的直流电压内工作。 ●具有手动恢复出厂设置功能。 ●设定比重参数后，能直接显示出容器内重量。 ●在选择电流或电压输出时，可任意调整其输出范围。 ●具有增值/差值测距选择，既可测距离也可测物位。 ●可在工作中自动关闭显示，以节省整机耗电。 ●具有1-15级发射脉冲强度，可根据工况设定。 ●具有满量程起点和终点任意设置功能。 以下各项定货时选购 ●4组限继电器开路控制输出设定，用于料位、液位控制。 ●4～20mA电流输出，RS485串行数据输出 ●选择PC串口输出及转换附件，可直接与PC机组网。
超声波液位计说明书 本说明书适用三线制或4线制、二线制 由于盘装式和壁挂式已经停产，使用时可以参考本说明书 一，用户自检： A,仪表正确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）. 说明： 1,由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动仪表的速度慢一些,属于正常现象。（有特殊要求请您在订货时说明） 2,在检验的过程中应该注意：L（max）≤测量距离能力, L(min)≥仪表的盲区C. 3,一般情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max). 4,量程是和输出电流P有关的参数，和其他无关。 B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示也可以取一块干燥的毛巾重叠数层堵住换能器的发射口,从原理上说仪表此时没有回波收到,同样仪表会显示 说明您的仪表抗干扰性能不错. C,按移位键找出P（仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当. 经过以上3个项目的检验,用户可以放心的使用了. 二，连续按移位键可以依次查看仪表的以下参数参数： P-XXXX 当前应该输出的电流(mA) h-XXXX 最后一次所设定的“当前液位”值(m). h-该参数没有实际意义. 该数对应菜单01 C-XXXX 仪表盲区(cm)，盲区固有 d-XXXX 仪表量程(m) 该数对应菜单02 d只和输出电流有关,和其他无关. H当前液（物）位m-XXXX 或L(距离m)XXXX 对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。 对于二线制超声波液位计用户菜单中编号为04的是工作模式转换。 工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前 液位模式。 按上升键仪器直接显示“当前液位”H 或距离L。 按SET键仪器直接显示P. 三,如何进入用户菜单： 1，先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一位在闪烁).
公司名称：杭州拓胜自动化仪表有限公司 地址：杭州市石桥路272号商务楼A04室邮编：310022 销售热线：（0571）88138856 /85353259 传真：(0571)85353259 网址：https://www.doczj.com/doc/098924339.html, E _ mail：hztuosheng@https://www.doczj.com/doc/098924339.html, 温馨提示：安装调试前，请仔细阅读用户手册！！ TS-L300型 用户手册 量程： 仪表工作电压： 杭州拓胜自动化仪表有限公司 超声波液位计
超声波液位计 超声波液位计保修卡回执 用户名称 联系地址 联系人联系电话 产品型号产品编号 验收日期安装负责人…………………………………………………………………… 超声波液位计保修卡说明 产品型号产品编号 验收日期安装负责人 保修政策： ●用户在维修时请出示保修卡。在保修期内因正常使用出现的故障，可凭 保修卡享受规定的免费保修。 ●保修期限：本公司产品保修期由验收日期起算十二个月内。 以下情况不在免费保修范围内： ●产品或其部件已超出免费保修期。 ●因使用环境不符合产品使用要求而导致的硬件故障。 ●因不良的电源环境或异物进入设备所引起的故障或损坏。 ●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。 ●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。 擅自拆机修理或越权改装或滥用造成的故障或损坏。 限制说明： ●请用户妥善保存保修卡作为保修凭证，遗失不补。 本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。 7 超声波液位计 目录 1概述 (1) 2 技术指标 (1) 3仪表安装 (2) 3.1仪表外形尺寸 (2) 3.2仪表接线 (2) 3.3安装参数含义 (3) 3.4仪表安装原则 (3) 3.5安装注意事项 (4) 4仪表调试 (4) 4.1键盘说明 (4) 4.2 参数的设置 (4) 4.2.1 液位标定 (4) 4.2.2 20mA设置 (5) 4.2.3探头高度 (5) 4.2.4显示模式设置 (5) 4.4.7 P--Multi菜单 (6) 超声波液位计保修卡回执 (7)
AT100磁致伸缩液位/界位变送器安装调试操作手册
目录 1. 概述 (3) 2. 存放 (3) 3. 安装和启动 3.1 接线 (4) 3.2 液位输出标定 (4) 3.2.1 通过按钮标定 (4) 3.2.2 通过LCD设置菜单标定 (4) 3.3 反安装 3.3.1 如果倒置安装 (4) 3.3.2 倒转标定的步骤 (5) 3.4 挑选一个主要变量 (5) 3.5 挑选测量所用的工程单位 (5) 3.6 挑选温度单位 (5) 3.7 温度输出标定 (6) 3.8 液位偏移 (6) 3.9 阻尼 (6) 3.10 跳线设定 (6) 3.11 温度重置 (6) 4. 通信选项 HART协议界面选项 (7) 4.1 4.1.1 用A 268 罗斯蒙特通讯器或等同设备 (7) 4.1.2 用A 265 罗斯蒙特通讯器或等同设备 (7) 4.2 HONEYWELL DE 协议 (7) 4.2.1 协同性和适应等级 (7) 4.2.2 操作模式 (7) 5. 体积计量表 5.1 计量表是如何工作的 (7) 5.2 设定（或重设）计量表 (8) 5.3 设定输入模式（自动或手动） (8) 5.4 设定计量表点 (8) 5.5 计量表用法注意事项 (9) 5.6 存储/载入一个计量表 (9) 5.7 基于体积设定电流输出 (9) 6. 故障处理信息 6.1 确认变送器正确上电 (9) 6.2 确认电流输出稳定 (10) 6.3 起始液位调节 (10) 7. 附录A 7.1 接线图 (11) 7.2 典型回路接线图 (13) LCD操作菜单 (14)
K-TEK AT100变送器在世界范围内广泛应用于过程容器的精确液位测量。高精度和免维护成为选择这种产品的两个重要原因。拥有温度高达427℃和压力达207bar的可选等级。 K-TEK磁致伸缩液位变送器几乎适合所有的应用条件。HART和HONEYWELL DE通讯协议选项使AT100和大多数的控制系统可以更加方便的进行数字连接。内置LCD可以提供4-20mA，百分比和其他工程单位显示。 当用于储罐时，考虑到高精度，低维护和合理的价格，用户乐意在他们的储罐上安装AT100高精度磁致伸缩变送器。由于AT系列具有可以方便地安装到最大23米高罐的能力，所以可以解决几乎所有的液体存储应用问题：一些常用液体包括水，酸液，腐蚀剂，丙烷，氨水，油，燃剂，药剂，废液等。可选的内置20段增量表使AT100可以在卧罐或球罐内提供精确的输出（见体积计量表第4节） K-TEK家族的AT100系列可用于替代浮筒。在动态处理时大多数浮筒液位计都在操作中重复发现如下问题：大多数输出误差是由重力改变，扭力管渗漏，过程介质黏结在扭力管和转换器上产生的。AT100系列可以插入现有的过滤器浮筒或者新的外浮筒精心测量，可以改善上述不足。精度也可以实现巨大的提高。另外，这是一个更新气动过滤变送器的非常方便的办法。 磁致伸缩液位计可以用于界面测量。AT100是目前最好的液位界面测量和控制的技术。AT100可以提供两个独立输出：一，界面；二，总体液位。可以适用于比重差最小为0.02S.G.的情况。常用于油水界面的测量，和其它包括酸罐，丙烷容器，除盐器和污水池等。 利用AT100系列的非接触式测量，AT100可以用做阀门定位器。在阀门尾部粘附着一块磁铁，AT100就置于阀门尾部的旁边。AT100变送器所固有的0.01%的高精度使其可以比其它产品能更好的测量和控制阀门位置。在进行精确控制时不需要重新标定。AT100也可以用做设备定位器。工业设备需要对仪器精确定位。这可以通过磁致伸缩（非接触测量）实现。它应用于许多器具，包括，大门，天窗，风门，液压缸等。K-TEK有按键结构，和4-20MA的输出优势，繁重的设计结构保证了用户简易的安装和长期的使用寿命。 用水槽决定流速的工业应用依靠精确的流速来监控他们的生产过程。许多这样的设备上都安装了许多AT100系列产品，以轮流提供精确的液位测量从而得到流速变化。内置20段增量表使AT100可以适合任何修正或流量表格的需求。（见体积计量表第4节） 最后，AT100适合各种卫生应用,包括生物技术，制药，和食品工业等。 AT100系列变送器的特征包括： 高精度0.01%满量程；简易按键标定；遗忘技术（永不需要重新标定）；不受电介质，水蒸气成分，温度压力变化影响。 二、存放 如果需要，应该存放在优于安装条件的环境温度下并置于室内。不要超出以下条件： 温度范围：-40-65.5℃。 湿度：0-100% R.H. 无冷凝 警告：带/SW3选项的变送器，其探头为柔性软缆，外有不蜜蜂的不锈钢护套，当把柔性软缆滩头移出不锈钢护套时，小心不要使探头受潮，并防止水分进入不锈钢护套。

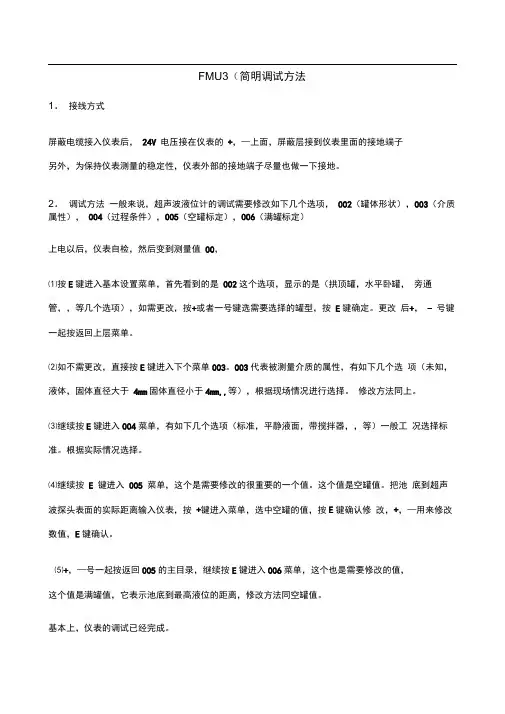

超声波液位计（FMU30）简明调试方法 1．接线方式 屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。 2．调试方法 一般来说，超声波液位计的调试需要修改如下几个选项，002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定） 上电以后，仪表自检，然后变到测量值00， ⑴按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。更改后+，-号键一起按返回上层菜单。 ⑵如不需更改，直接按E键进入下个菜单003。003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm,, 等），根据现场情况进行选择。修改方法同上。 ⑶继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。根据实际情况选择。 ⑷继续按E键进入005菜单，这个是需要修改的很重要的一个值。这个值是空罐值。把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。 ⑸ +，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到最高液位的距离，修改方法同空罐值。
