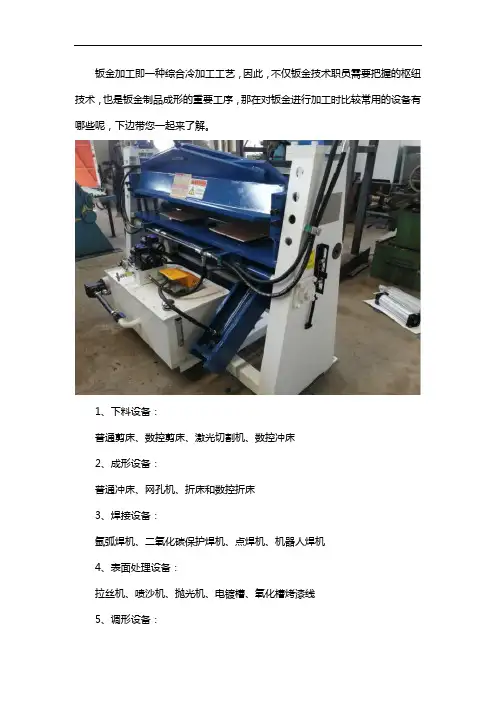

说到钣金加工，很多人对此都不会陌生，因为该工艺是是当下很流行的金属加工方式，且应用领域也是十分广泛的，但问到在加工时需要用到哪些设备，很多人确不甚了解，下边就这个问题一起来了解一下吧。
1.下料设备：
普通剪床、数控剪床、激光切割机、数控冲床
2.成形设备：
普通冲床、网孔机、折床和数控折床
3.焊接设备：
氩弧焊机、二氧化碳保护焊机、点焊机、机器人焊机
4.表面处理设备：
拉丝机、喷沙机、抛光机、电镀槽、氧化槽烤漆线
5.调形设备：
校平机
以上就是为您整理钣金加工常用设备的内容介绍，希望可以解答您心中的疑问，同时，如有不清楚的可咨询南阳市百斯特液压机械有限公司，该公司为一家致力于液压机械、钣金折边成形设备的研发、制造、销售、服务工作，不仅能全程实施完整、科学、全面、高效的质理管控，且拥有雄厚的技术力量及高素质的售后服务团队，因此，现深受客户的青睐。
消毒产品生产企业基本生产设备清单（试行）1.消毒剂类 附件 消毒产品生产企业卫生规范（2009年版） 第一章总则 第一条为规范消毒产品生产企业卫生管理，保证消毒产品卫生质量和使用安全，根据《中华人民共和国传染病防治法》及《消毒管理办法》等法律法规的有关要求，制定本规范。 第二条凡中华人民共和国境内从事消毒产品生产（含分装）的单位和个人应遵守本规范。 第二章厂区环境与布局 第三条厂区选址卫生要求： （一）与可能污染产品生产的有害场所的距离应不少于30米。 （二）消毒产品生产企业不得建于居民楼。 （三）厂区周围无积水、无杂草、无生活垃圾、无蚊蝇等有害医学昆虫孳生地。 第四条厂区环境整洁。厂区非绿化的地面、路面采用混凝土、沥青及其他硬质材料铺设，便于降尘和清除积水。 第五条厂区的行政、生活、生产和辅助区的总体布局应合理，
生产区和生活区应分开。 第六条厂区应具备生产车间、辅助用房、质检用房、物料和成品仓储用房等，且衔接合理。 第七条厂区的生产和仓储用房应有与生产规模相适应的面积和空间。生产车间使用面积应不小于100平方米，其中分装企业生产车间使用面积应不小于60平方米；生产车间净高不低于米。 第八条厂区内设置的厕所应采用水冲式，厕所地面、墙壁、便槽等应采用易清洗、不易积垢材料。 第九条动力、供暖、空调机房、给排水系统和废水、废气、废渣的处理系统等设施应不影响产品质量。 第三章生产区卫生要求 第十条生产区内设置的各功能间（区）应按生产工艺流程进行合理布局，工艺流程应按工序先后顺序合理衔接。人流物流分开，避免交叉。 第十一条生产区各功能间（区）应配置有效的防尘、防虫、防鼠、通风等设施。 第十二条消毒剂、化学（生物）指示物、抗（抑）菌制剂、隐形眼镜护理用品、卫生湿巾、湿巾的生产企业生产车间包括：配料间（区）、制作加工间（区）、分（灌）装间（区）、包装间（区）等。 分装企业生产车间至少包括：分（灌）装间（区）、包装间（区）等。 第十三条生产区内应设更衣室，室内应配备衣柜、鞋架、流动水洗手等设施，并保持清洁卫生。 消毒剂和卫生用品生产企业更衣室内还应配备空气消毒设施和
第五讲：主讲人：吴书法 钣金加工工艺介绍 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图2.2.1 冲孔形状示例 材料圆孔直径b 矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t 0.7t 铝0.8t 0.5t * t为材料厚度，冲孔最小尺寸一般不小于1mm。 * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。 （图1.4） 图2.3.1 冲裁件孔边距、孔间距示意图 2.4折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）
图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。 表2用于螺钉、螺栓的过孔 *要求钣材厚度t≥h。 表3用于沉头螺钉的沉头座及过孔 *要求钣材厚度t≥h。 表4用于沉头铆钉的沉头座及过孔 2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！ 3折弯 3.1折弯件的最小弯曲半径 材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材
钣金加工实用手册 内容来源网络，由深圳机械展收集整理！ 更多钣金设备及钣金加工展示，就在深圳机械展！ 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.随着钣金件结构的差异,工艺流程可能各不相同,但总的不超过以下几点. 设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来. 绘制展开图.也就是将一结构复杂的零件展开成一个平板件. 3.下料.下料的方式有很多种,主要有以下几种方式: a．剪床下料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形. b．冲床下料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到. c． NC数控下料.NC下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成NC数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铁板上,将其平板件的结构形状冲制出来. d．激光下料.是利用激光切割方式,在一块铁板上将其平板件的结构形状切割出来. 4.翻边攻丝.翻边又叫抽孔,就是在一个较小的基孔上抽成一个稍大的孔,再在抽孔上攻丝.这样做可增加其强度,避免滑牙.一般用于板厚比较薄的钣金加工.当板厚较大时,如2.0、2.5等以上的板厚,我们便可直接攻丝,无须翻边. 5.冲床加工.一般冲床加工的有冲孔切角、冲孔落料、冲凸包、冲撕裂、抽孔等加工方式,以达到加工目的.其加工需要有相应的模具来完成操作.冲凸包的有凸包模,冲撕裂的有撕裂成形模等. 6.压铆.压铆就本厂而言,经常用到的有压铆螺柱、压铆螺母、压铆螺钉等,其压铆方式一般通过冲床或液压压铆机来完成操作,将其铆接到钣金件上. 7.折弯.折弯就是将2D的平板件,折成3D的零件.其加工需要有折床及相应的折弯模具来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折. 8.焊接.焊接就是将多个零件组焊在一起,达到加工的目的或是单个零件边缝焊接,以增加其强度.其加工方一般有以下几种:CO2气体保护焊、氩弧焊、点焊、机器人焊接等.这些焊接方式的选用是根据实际要求和材质而定.一般来说CO2气体保护焊用于铁板类焊接;氩弧焊用于铝板类焊接；机器人焊接主要是在料件较大和焊缝较长时使用.如机柜类焊接,可采用机器人焊接,可节省很多任务时,提高工作效率和焊接质量. 9.表面处理.表面处理一般有磷化皮膜、电镀五彩锌、铬酸盐、烤漆、氧化等.磷化皮膜一般用于冷轧板和电解板类,其作用主要是在料件表上镀上一层保护膜,防止氧化；再来就是可增强其烤漆的附着力.电镀五彩锌一般用冷轧板类表面处理;铬酸盐、氧化一般用于铝板及铝型材类表面处理;其具体表面处理方式的选用，是根据客户的要求而定 10.组装.所谓组装就是将多个零件或组件按照一定的方式组立在一起，使之成为一个完整的料品。其中需注意的就是对料件的保护,不可划碰伤.组装是一个料品完成的后一步,若料件因划碰伤而无法使用,需返工重做,会浪费很多的加工工时,增加料品的成本.因此要特别注意对料件的保护. 转贴：钣金加工工艺流程
钣金加工工艺流程 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于 3.0mm,铝板小于或等于 4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 图2.2.1 冲孔形状示例 材料圆孔直径b矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t0.7t
铝0.8t0.5t * 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。 （图1.4） 图2.3.1 冲裁件孔边距、孔间距示意图 2.4 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1） 图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
在日常工作中，很多客户都会问我们的报价是如何计算出来的，而我司很多新来的员工也会钣金件成本如何构成的，故本人根据我司（东莞市冠熙五金制品有限公司）的制作工艺和制作流，把成本构成总结为下面几个部分组成： 1、材料费 2、标准件费用 3、工序加工费 4、包装费 5、运输费 6、管理费用 7、利润 一、材料费 材料费指按图纸要求的净材料费用=材料体积*材料密度*材料单价 二、标准件费用 指图纸要求的标准件费用。 三、工序加工费 指加工成产品所需要的每道工序所需的加工费用。各工序构成详见《成本核算格式》和《各工序成本构成表》。现列举主要工序成本构成进行说明 1、CNC落料 其成本构成=设备折旧摊销+人工成本+辅助材料 设备折旧摊销： 设备折旧按5年计算，每年按12个月，每月22天，每天8小时记。 例如：200万的设备，每小时设备折旧=200*10000/5/12/22/8=189.4元/小时 人工成本： 每台CNC需要3个技术员操作，每个技术员月平均工资=1800元，每月上班22天，每天8小时，即每小时成本=1800*3/22/8=31元/小时 辅料成本： 指设备工作所需的润滑剂、挥发液等辅助生产物料，每台设备每月大概需要1000元，按每月22天，每天8小时计，每小时成本=1000/22/8=5.68元/小时 2、折弯 其成本构成=设备折旧摊销+人工成本+辅助材料 设备折旧摊销： 设备折旧按5年计算，每年按12个月，每月22天，每天8小时记。 例如：50万的设备，每分钟设备折旧=50*10000/5/12/22/8/60=0.79元/分钟 折一道弯一般花10秒到100秒不等，故折弯每刀设备折旧=0.13-1.3元/刀。 人工成本： 每台设备需要1个技术员操作，每个技术员月平均工资=1800元，每月上班22天，每天8小时，即每分钟成本=1800/22/8/60=0.17元/分钟，每分钟平均可以折1-2个弯，故：每道弯的人工成本=0.08-0.17元/刀辅料成本： 折弯机每台每月所用的辅料成本为600元，按每月22天，每天8小时计，每小时成本=600/22/8/60=0.06元/刀 3、表面处理
金工实习—钣金加工 1 钣金加工简介 1.1 钣金介绍 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显着的特征就是同一零件厚度一致，其中包括钢板、镀锌（锡）钢板、高张力钢板、烤漆钢板、铝板、铜板及不锈钢板等。 钣金的应用范围非常广泛，包括办公家具、运动器材、厨具、箱柜、计算机机壳、电器产品、车辆、飞机、船舶、钢建筑及工作母机外壳等。 1.2 钣金加工工艺 钣金作业是利用手工工具或机器，将金属塑性变形加工成所需的形状及大小，并配合机械式结合（如铆钉、螺栓、胀缩、压接及接缝等）或冶金式结合（如气焊、铜焊、手工电焊、CO2焊接及氩弧焊等）的方式，将其连接组合成一体的金属加工方法。 按钣金件的基本加工方式分类，主要有下料、折弯、拉伸、成型、焊接。 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,一般钣金件按以下流程： 绘制展开图 冲折弯压铆焊接
2 钣金工程识图基本知识 2.1 机械制图简介 钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2 三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐
1、剪料：指材料经过剪板机得到矩形工件的工艺过程。 2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。 3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。 4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。 5、折弯：指工件由折弯机成型的工艺过程。 6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。 7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。 8、攻牙：指在工件上加工出内螺纹的工艺过程。 9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。 10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。 11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程 12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。 13、拉母：指采用类似铆接的工艺。用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。 14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。 15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。 16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。 17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。 18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。 19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。 20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。 21、拍平：指对有一定形状的工件过渡到平整的工艺过程。 22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。 23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。 24、校平：指工件加工前、后不平整，使用其他的设备对工件进行平整的过程。
生产厂家生产能力证明材料 定州市弘润教学设备有限公司座落在定州市庞村镇东坂村,就是一家集研发、生产、加工、销售、服务为一体的大型专业性公司,公司始建于2013年,为有限责任公司,占地1万多平方米,员工158人,注册资本1005万元。 我公司拥有各种生产设备,其中包括国际上先进的粉末涂装生产线与焊接机器人生产线,焊接机械手,循环步进式抛丸除锈处理生产线、磷化除锈生产线、数控加工中心、激光切割、数控火焰切割机及一流水平的电脑检测设备与计算机管理系统等各种设备1800多台(套)。完全满足日常生产的各种产品的检测实验要求。
22 各式钻床8台24012、Z4016 23 摇臂钻9台Z3040 24 剪板机2台Q11-13*2500 25 冲床6台JC23-80 26 数控弯管机3台NC80 27 台面喷涂机4台Ultra 490 28 铣床2台BT400K、X5040A、 29 刨床2台B690、B665 30 包装机械5台KB390、KZB-II 检测设备: 序号名称型号生产企业数量 1 户外器械安装后性能测 试设备 WET-568 自制15 2 洛氏硬度计HR-1500 山东莱州华银公司 4 3 携带式布氏硬度计HR-2300 山东莱州华银试验仪器有限公司 5 4 多功能轴承故障测试仪CCL-2251 深圳江阳光电有限公司 2 5 耐压测试仪CS2671 常州惠发电子有限公司 5 6 多功能卡尺JM526 上海精密仪器仪表有限公司9 7 电阻炉温控制器BRZ-2 上海第二工业大学实训中心 1 8 电阻箱ZX38/11 北京市大西洋仪器工程有限责任公司 1 9 防锈实验箱SY-608/X 上海实验仪器厂有限公司 1 10 高低试验箱CCDW-408 无锡市贤臣环境实验设备有限公司 1 11 烟雾腐蚀试验箱HOC-YW160 无锡市贤臣环境实验设备有限公司 1 12 臭氧老化试验箱CY-500L 无锡市贤臣环境实验设备有限公司 1 13 热老化试验箱GHX-150 无锡市贤臣环境实验设备有限公司 1 粉末涂装生产线 数控弯管机
钣金加工工艺 钣金加工工艺培训 ,结构开发部, 2011-7-30 课程内容: 1. 定义 2. 加工流程介绍 3. 加工方法介绍 4. 业界加工能力介绍 钣金加工的定义 钣金加工是针对金属薄板(通常在6MM以下)一种综合冷加工工艺，包括剪切，冲裁，折弯，焊接，铆接，模具成型及表面处理等。其显著的特征就是同一零件厚度一致。根据加工方式不同，通常分为两类: 1.非模具加工: 通过NCT(数控冲床)，镭射(激光切割机)，数控折弯机床，铆钉机等加工工具对钣金进行加工的工艺方式，一般用于样品制作，成本较高。 2.模具加工: 通过固定的模具，对钣金进行加工，一般有下料模，成型模，主要用于批量生产，成本较低。
常见加工方法介绍: 1. NCT(数控机床)加工 2. 镭射(激光切割)加工 3. 折床加工 4. 钳加工 5. 模具加工 6. 表面处理 7. 钣金连接方式 数控机床加工原理: 数控机床是一种能够适应产品频繁变化的柔性自动化机床，加工过程所需的各种操作和步骤以及刀具与工件之间的相对位移量都用数字化的代号来表示，通过控制介质(如纸带或磁盘)将数字信息送入专用的或通用的计算器，计算器对输入的信息进行处理和运算，发出各种指令来控制机床的伺服系统或者其它执行组件，使机床自动加工出所需要的工件或产品。 数控机床常见用途:下料，冲网孔，冲凸包，切边，打凸点，压筋，压线，抽孔。(压线，是多种印后加工方式的一种，如烫金、凸凹、压纹、过塑、压线、啤、粘、切等均为印后加工。 一般两条压线之间的最小距离为3mm，但也因加工对象的不同而稍有变化。) 数控机床的加工精度:+/-0.1mm
1. 上海振申精密钣金制造有限公司钣金制造流程 本公司产品实现过程流程 2. 钣金的了解钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板(通常在6mm以下)一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成 型(如汽车车身)等。其显著的特征就是同一零件厚度一致。 钣金工厂一般来说基本设备包括剪板机( Shear Machine )、数控冲床( CNC Punching Machine ) / 激光、等离子、 水射流切割机(Laser,Plasma, Waterjet Cutting Machine)/ 复合机 ( Combination Machine )、折弯机( Bending Machine )以及各种辅助设备如：开卷机、校平机、去毛刺机、点焊机等。 通常，钣金工厂最重要的三个步骤是剪、冲/切、折。 钣金有时也作扳金，这个词来源于英文platemetal ，一般是将一些金属薄板通过手工或模具冲压使其产生塑性变形，形成所希望的形状和尺寸，并可进一步通过焊接或少量的机械加工形成更复杂的零件，比如家庭中常用的烟囱，铁皮炉，还有汽车外壳都是板金件. 金属板材加工就叫钣金加工。具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天园地方、漏斗形等，主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等，需要一定几何知识。钣金件就是薄板五金件,也就是可以通过冲压, 弯曲,拉伸等手段来加工的零件, 一个大体的定义就是- 在加工过程中厚度不变的零件. 相对应的是铸造件, 锻压件,机械加工零件等, 比如说汽车的外面的铁壳就是钣金件, 不锈钢做的一些橱具也是钣金件。 3. 第一篇钣金展开基础 第一章钣金划线 一、飯金与制图 二、基本几何图形的作法 三、划线
钣金加工培训资料 1.钣金加工简介 1.1定义： 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显着的特征就是同一零件厚度一致，对钢板、铝板、铜板等金属板材进行加工。 1.2钣金加工的工艺流程： 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程. 不同结构的钣金件,工艺流程可能也各不相同,结合我司的情况，一般按以下流程： 绘制展开图 冲折弯压铆焊接 2.钣金工程识图基本知识 2.1机械制图简介：钣金加工工程图也属于机械制图的范畴，机械制图是用 图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比
例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的
钣金机械加工厂家_钣金件加工工厂/公司 内容来源网络，由深圳机械展收集整理！ 更多钣金机械加工厂，钣金件加工厂展示，就在深圳机械展的精密零件展区！ 钣金机械加工厂家——浙江诗恩智能科技有限公司 浙江诗恩智能科技有限公司成立于2009年，注册资金500万元，坐落于绍兴市诸暨市次坞镇十店线东谢贤大桥南100米，从事大型激光切割及多种杭州激光切割加工,钣金件加工,数控折弯加工的企业。公司相继引进意大利普瑞玛SLCF-L20×40C数控激光切割机、扬力T30型数控转塔冲床、亚威PBB-300/4100数控板料折弯机、扬力MB8-100×3200数控板料折弯机、扬力WC67Y-40/2000液压板料折弯机、扬力QC12K数控液压摆式剪板机、多台普冲、台钻、焊机、压柳机等设备。提供专业杭州激光切割加工,钣金件加工,数控折弯加工和金属加工配套服务（如：钣金机箱、机壳、罩壳、精密钢结构、不锈钢精密部件等各种机械配套零件）并可根据客户需求来图来样设计制作， 钣金机械加工厂家——东莞市铜兴五金有限公司 东莞市铜兴五金有限公司成立于2003年，位于东莞市寮步镇，靠近莞樟公路。公司现有占地面积为四千多平方米，是一家能提供开发设计、制造、加工、销售等多种服务的私营企业。 公司有多年钣金设计、制造加工的经验。内设生产部、技术部、品检部、业务部、财务部、物控部等六大部门。为保证生产能有有条不紊地顺利进行，公司聘请、培养多名具备现场加工经验丰富的生产主管于生产现场指挥。公司不断投入大量资金增加各种设备。先后配置了进口数控冲床、大菌率激光切割机、数控火焰切割机、数控折弯机、数控剪板机、焊接设备、龙门铣床、喷涂等设备为客户提供配套服务。公司制造加工各机械设备外罩、信报箱、机箱、机柜、家具五金配件、汽车配件、各类型冲压件及各种机架焊接，并可按客户要求开发设计各种非标准产品 钣金机械加工厂家——常州市洛德机械数控加工有限公司 常州市洛德机械数控加工有限公司是以从事精密钣金加工为主的钣金加工型企业,加工范围广，加工精度高，适合多种要求的试制和批量化的产品加工。业务涉及设计和制造工程机械通讯、电气、自动化设备等行业中应用的各类机箱、机柜制作、各类钣金加工、样板打制；数控冲、剪、折、焊及各类机加工。 客户可采用来图、来料加工、或本公司代为设计等多种形式的合作。公司拥有配套的数控钣金加工产品，其中配备进口、高效、精密的数控冲床3台，数控剪板机1台，数控折弯机3台，普通各类冲床20台等加工设备；机械加工厂配备进口加工中心5台，精密线切割机2台，数显坐标镗床1台，车床50台，其它机床设备若干余台，具备二氧化碳焊、氩弧焊、碰焊等焊接及工艺技术 钣金机械加工厂家——上海百劲机械有限公司 上海百劲机械有限公司位于上海市松江区。公司成立于二零零八年底，是一家从事精密钣金、机械零件加工的企业。 公司配备了精密钣金加工、机械零件加工、焊接等精良设备，满足定单加工工艺要求，在浙江、上海、北
钣金加工前景展望 钣金行业市场现状分析 一、钣金加工发展背景与市场规模概述 1．钣金加工产业发展背景 机械制造行业是经典的传统行业。随着上个世纪半导体、计算机、激光器等相继发明，给机械制造行业注入了新的活力，也大大推动了航空、汽车、造船、通讯电子和精密仪器和机床等行业的发展。随着科学技术的发展，促进了人类对生产方式、思维方式的变化。先进制造业和信息业越来越倍受重视。科技发展引导产业的发展方向，生产方式推动物质财富的生产进程。 钣金加工行业的逐步形成和发展，大大加速了制造行业的发展。钣金加工配送的模式打破了传统物流简单采购运输的做法，引入了加工配送的理念，这样的理念和思路拓宽了视野，加速了传统的机械制造和技术的融合。目前国外加工配送模式的发展已经十分成熟，其采用原材料采购－切割（冲裁）下料－折弯成形-焊接（组装）－打磨－喷涂－包装－配送一体化服务。钣金加工企业的出现免去了制造企业采购原材料、运输等繁杂程序，省缺了客户大量的人力、物力、精力；对准备自购设备加工的客户更是节约了投资建厂、购置设备、招聘人员、设立库存、管理材料等大量内部资源的消耗。从而使制造企
业更加专注于新技术的开发和市场动向的研究，并使制造企业能够适应变幻莫测的市场，减少了企业来自市场的风险。 今后五年到十五年，是我国实施第三步战略部署的重要时期。要提高人民生活水平，迅速提高人民生存和生活质量的重要物质基础，就必须加快装备制造业的发展。要紧紧抓住扩大内需，发展市场的机遇，抓住加入WTO参与国际分工的机遇，抓住加大加快发展精密机械制造的机遇，努力提高装备水平，迅速改变装备产业严重滞后生产建设需要的状况，这就为钣金加工行业的发展提供了广阔的市场前 景。 2．钣金加工市场规模概述 目前，我国设备投资的2/3依赖进口，其中光纤制造设备的100%，集成电路芯片制造设备的85%，石油化工设备的80%，轿车工业设备、数控机床、纺织机械、胶印设备的70%来自于进口产品。2006年我国机械及运输设备进口额亿美元，今年1～10月进口额亿美元。很多国外制造企业都已经瞄准了中国的低成本，纷纷在中国设立加工厂，做到本土化，施耐德集团是个很好的例子，其全部的采购和销售都在中国，本土化降低的成本可以直接转化为公司产品的竞争 力。
钣金加工基本工序： 1、剪料：指材料经过剪板机得到矩形工件的工艺过程。 2、下料：指工件经过激光切割或数控冲床冲裁的工艺过程。 3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。 4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。 5、折弯：指工件由折弯机成型的工艺过程。 6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。 7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。 8、攻牙：指在工件上加工出内螺纹的工艺过程。 9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。 10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。 11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程 12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。 13、拉母：指采用类似铆接的工艺。用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。 14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连
接在一起的工艺过程。 15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。 16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。 17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。 18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。 19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。 20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。 21、拍平：指对有一定形状的工件过渡到平整的工艺过程。 22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。 23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。 24、校平：指工件加工前、后不平整，使用其他的设备对工件进行平整的过程。 25、回牙：指对预先攻有牙的工件进行第二次螺牙的修复的过程。 26、贴保护膜：指使用能保护工件表面的薄膜对工件表面进行防护的工艺过程。
钣金加工工艺介绍 1简介 1.1简介 按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。本规范阐述每一种加工方式所要注意的工艺要求。 1.2关键词 钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接 2下料 下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。钣金下料方式主要为数冲和激光切割 2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或 等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm 2.2冲孔有最小尺寸要求 冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。 图2.2.1冲孔形状示例 材料圆孔直径b矩形孔短边宽b 高碳钢 1.3t 1.0t 低碳钢、黄铜 1.0t0.7t 铝0.8t0.5t *t为材料厚度，冲孔最小尺寸一般不小于1mm。 *高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。 表1冲孔最小尺寸列表 2.3数冲的孔间距与孔边距 零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔
边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。 （图1.4） 图2.3.1冲裁件孔边距、孔间距示意图 2.4折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离 折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1） 图2.4.1折弯件、拉伸件孔壁与工件直壁间的距离 2.5螺钉、螺栓的过孔和沉头座 螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。 表2用于螺钉、螺栓的过孔
钣金加工工艺培训 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
钣金加工培训资料 编辑于2015年8月31日16:00 1钣金加工简介 定义 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显着的特征就是同一零件厚度一致，对钢板、铝板、铜板等金属板材进行加工。 钣金加工的工艺流程 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,结合我司的情况，一般按以下流程： （数控编程） 2 机械制图简介： 钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格 式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实 际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如 用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细 点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术 要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图 形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同， 视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线 用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投 影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两 种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制 出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图—— 能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视 图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个 不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整 的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐 左视、俯视宽相等
金工实习钣金加工工艺(附具体实例)
金工实习—钣金加工 1 钣金加工简介 1.1 钣金介绍 钣金至今为止尚未有一个比较完整的定义，根据国外某专业期刊上的一则定义可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致，其中包括钢板、镀锌（锡）钢板、高张力钢板、烤漆钢板、铝板、铜板及不锈钢板等。 钣金的应用范围非常广泛，包括办公家具、运动器材、厨具、箱柜、计算机机壳、电器产品、车辆、飞机、船舶、钢建筑及工作母机外壳等。 1.2 钣金加工工艺 钣金作业是利用手工工具或机器，将金属塑性变形加工成所需的形状及大小，并配合机械式结合（如铆钉、螺栓、胀缩、压接及接缝等）或冶金式结合（如气焊、铜焊、手工电焊、CO2焊接及氩弧焊等）的方式，将其连接组合成一体的金属加工方法。 按钣金件的基本加工方式分类，主要有下料、折弯、拉伸、成型、焊接。 对于任何一个钣金件来说,它都有一定的加工过程,也就是所谓的工艺流程.不同结构的钣金件,工艺流程可能也各不相同,一般钣金件按以下流程： 客户订单准备图纸绘制展开图（数控编程）下料（数冲）普冲折弯压铆焊接
2 钣金工程识图基本知识 2.1 机械制图简介 钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。在中国，规定汉字必须按长仿宋体书写，字母和数字按规定的结构书写。图线规定有八种规格，如用于绘制可见轮廓线的粗实线、用于绘制不可见轮廓线的虚线、用于绘制轴线和对称中心线的细点划线、用于绘制尺寸线和剖面线的细实线等。 机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。 视图是按正投影法即零件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 2.2 三视图简介 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，还有其它三个视图不是很常用。三视图就是主视图、俯视图、左视图的总称。 一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。 三视图的投影规则是： 主视、俯视长对正 主视、左视高平齐 左视、俯视宽相等
钣金件成本构成分析 钣金件成本构成一般分为下面几个部分组成： 1 、材料费 2、标准件费用 3、工序加工费 4、包装费 5、运输费 6、管理费用 7、利润 详见《成本核算格式》表。 一、材料费 材料费指按图纸要求的净材料费用=材料体积*材料密度*材料单价 二、标准件费用 指图纸要求的标准件费用。 三、工序加工费 指加工成产品所需要的每道工序所需的加工费用。各工序构成详见《成本核算格式》和《各工序成本构成表》。现列举主要工序成本构成进行说明 1、CNC落料 其成本构成=设备折旧摊销+人工成本+辅助材料 设备折旧摊销： 设备折旧按5年计算，每年按12个月，每月22天，每天8小时记。 例如：200万的设备，每小时设备折旧=200*10000/5/12/22/8=189.4元/小时 人工成本： 每台CNC需要3个技术员操作，每个技术员月平均工资=1800元，每月上班22天，每天8小时，即每小时成本=1800*3/22/8=31元/小时 辅料成本： 指设备工作所需的润滑剂、挥发液等辅助生产物料，每台设备每月大概需要1000元，按每月22天，每天8小时计，每小时成本=1000/22/8=5.68元/小时 2、折弯 其成本构成=设备折旧摊销+人工成本+辅助材料 设备折旧摊销： 设备折旧按5年计算，每年按12个月，每月22天，每天8小时记。 例如：50万的设备，每分钟设备折旧=50*10000/5/12/22/8/60=0.79元/分钟 折一道弯一般花10秒到100秒不等，故折弯每刀设备折旧=0.13-1.3元/刀。人工成本： 每台设备需要1个技术员操作，每个技术员月平均工资=1800元，每月上班22
