锤片式粉碎机设计

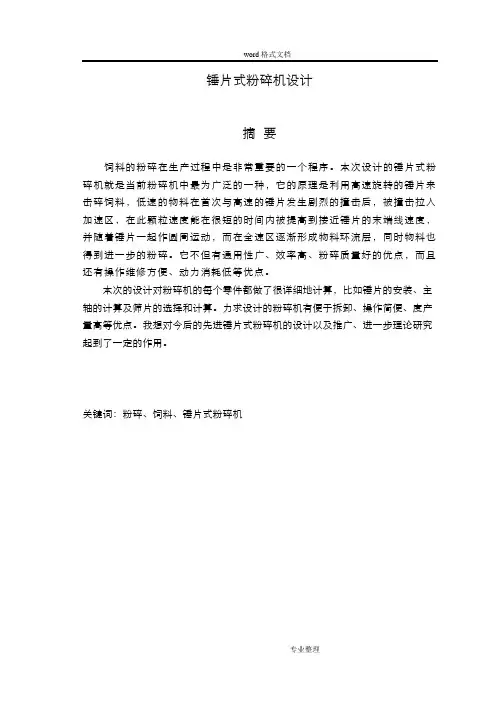

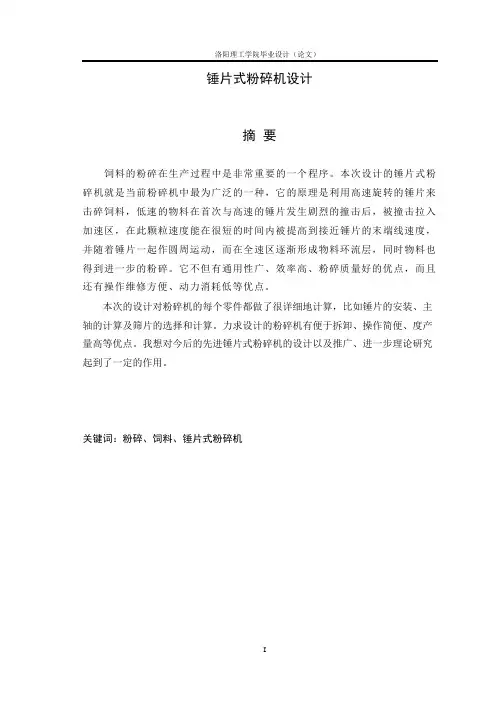

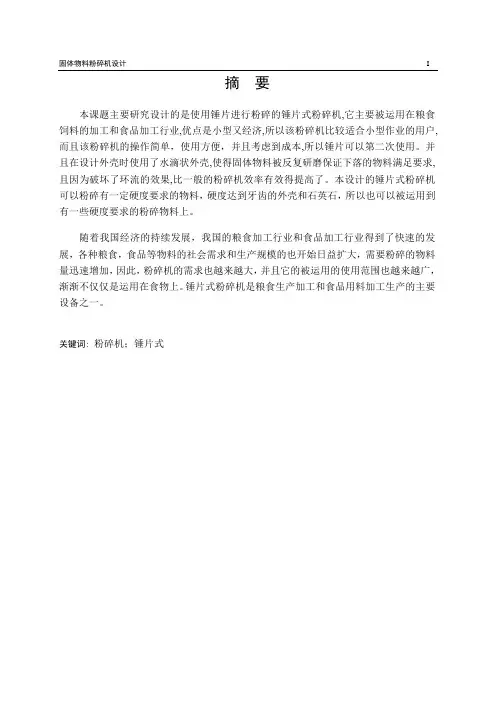

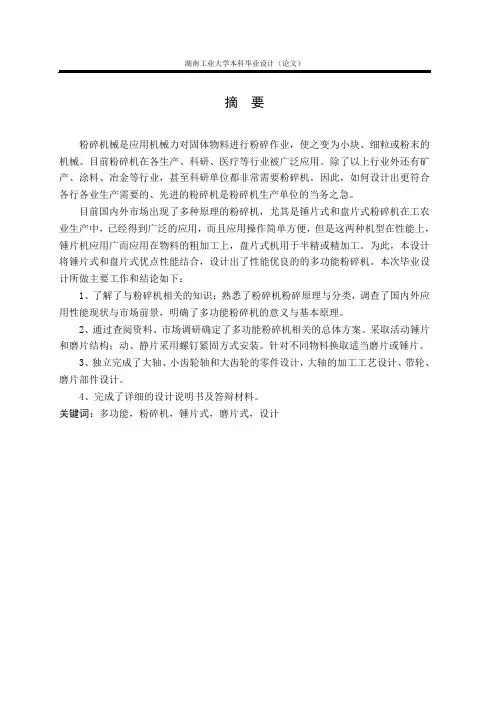

摘要
饲料的粉碎在生产过程中是非常重要的一个程序。本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。
本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。
关键词：粉碎、饲料、锤片式粉碎机
Hammer type crusher design
ABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption.
Key words: grinding, feed, hammer mill
目录
前言 (5)
第1章绪论 (6)
1.1 粉碎的概述 (6)
1.2 粉碎的目的 (6)
1.3 粉碎的方法 (6)
1.4 对饲料粉碎机的要求 (7)
1.5 对饲料粉碎机工作性能的评价 (7)
1.6 粉碎机的类型 (8)
第2章设计原理 (9)
2.1 粉碎机理 (9)
2.2 设计原理 (9)
第3章锤片式粉碎机的设计计算 (10)
3.1 主要技术参数的确定 (11)
3.1.1 锤片末端线速度V (11)
3.1.2 转子工作直径和粉碎室宽度 (11)
3.1.3 转子工作直径D (11)
3.1.4 粉碎室宽度B (12)
3.1.5 转子转速n的确定 (12)
3.1.6 生产率Q的确定 (12)
3.1.7 配套功率N (13)
3.2 电动机的选择 (13)
3.3 锤片的安装 (14)
3.3.1 锤片的形状及结构尺寸 (14)
3.3.2 锤片的材料 (15)
3.3.3 锤片的安装排列 (15)
3.4 筛片的设计 (16)
3.5 主轴的设计 (18)
3.5.1 选择轴的材料 (18)
3.5.2 轴的转速 (18)
3.5.3 轴的输入功率 (18)
3.5.4 轴转矩 (18)
3.5.5 轴直径的确定 (19)
3.5.6 轴的设计原则 (19)
第4章主要零件校核 (19)
4.1 轴的结构设计 (20)
4.2 轴的受力图 (20)
第5章粉碎机的安装与维护 (22)
5.1 粉碎机的安装要求 (23)
5.2 粉碎机的维修保养 (23)
5.3 粉碎机常见故障的原因与排除方法 (23)
结论 (25)
谢辞 (26)
参考文献 (27)
附录 (28)
前言
目前，我国还是一个农业国，农作物秸秆也是相当的多，过去人们多秸秆的利用还没有引起足够的重视，要么就地焚烧，要么就是丢掉任其发展。这样不但污染了我们赖以生存的生活环境，还造成了能量的白白的流失。随着现代养殖业和畜牧业的迅速发展，饲料的需求量也是越来越大，对饲料的质量要求也越来越高。那么利用农作物的秸秆作为动物的饲料也得到了人们的极度重视。不但可以使能量得到充分的利用，还可以为养殖的人节省一定的养殖费用。就是变废为宝！这样以来，不但保护了环境，还使能量得到了再利用。
将秸秆粉碎成为饲料，其目的提高饲料的转化率，减少动物粪便排泄量，提高动物体的生产，有利于饲料的混合、制粒、膨化。通过粉碎可使物料粒度基本相同，减少混合后的物料分级。
现在国外对粉碎机的研究也在日益加强，美国Jacobson研究了粉碎机的生产率，输出功率和筛孔直径的关系。通过实验得出了粉碎机比功率及粉碎物料的几何平均值之间的关系。还得出了粉碎机度电产量和筛孔的直径之间的关系。前苏联学者采用高速摄影技术，对群体物料在粉碎室内的粉碎的情况进行了研究。发现物料在锤片的冲击和锤片的高速旋转所产生的气流的共同作用下，在粉碎室四周出现了物料的环流层，而环流层是粉碎机大功率，低效率的主要原因。于是就出现了一种新的粉碎室，即把圆形筛片弯曲成梯形粉碎室。这样一来，就会改变锤式破碎机的破碎性能。我国对粉碎机的发展也是越来越重视，正在努力发展并追赶世界先进技术。
本次的设计的主要在于要使粉碎机得到广泛的应用，产品的粒度要达到要求，粉碎时，温升不能过大，能连续平稳的工作，是进出料要通畅连续，机器的耗能要低，产生的粉尘量和噪音要力争达到最小化。粉碎机的各个零部件无论是力学性能还是机械性能都要达到规定的要求和标准。本次设计不但查阅了大量的阅读资料，还亲自找了有关实物体，并进行了拆装，对机器的每一个零部件作了深入的研究以及详细的记录，并找到指导老师得到老师的帮助。

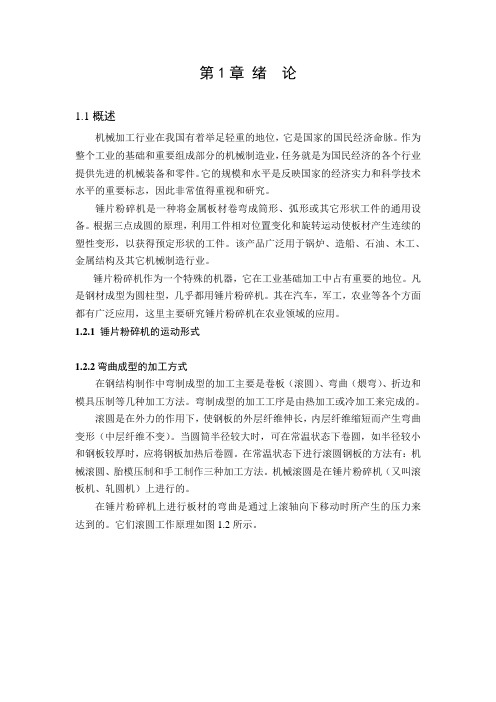

第1章绪论
1.1 粉碎的概述
饲料的粉碎对饲料的消化以及动物的生产性能有显著的影响，对饲料的加工与产品质量也有非常重要影响。合适的粉碎粒度可提高饲料的转化率，减少动物粪便排泄量，提高动物体的生产，有利于饲料的混合、制粒、膨化等。
粉碎应用机械力对固体物料进行粉碎作业，使其成为小块、细粒或粉末的机械。粉碎机械式破碎机械和粉碎机械的总称。他们一般安排排粒度的大小来大致的区分：排料中粒度大于或等于3mm的含量占总排量50%以上称为破碎机械，小于3mm的含量占总排量50%以上则称为粉磨机械，也称粉碎机械。
1.2 粉碎的目的
粉碎的目的主要有以下两个方面：1）增加饲料的表面面积，是以利于动物的消化及吸收。动物营养学实验证明，减小颗粒尺寸，改善干物质、蛋白质和能量的吸收，增大了饲料的转化率；2）改善和提高物料的加工性能。通过粉碎可使物料粒度基本相同，减少混合后的物料分级。对于微量元素以及小组分物料，只有粉碎到一定的程度，才能保证其有足够的粒数，才能满足混合均匀度的要求；又如对于制粒加工工艺，粉碎物料的粒度一定要考虑粉碎粒度和颗粒饲料的相互作用。粒度会影响颗粒的耐久性和水产饲料水中的稳定性。
1.3 粉碎的方法
粉碎饲料时是利用外力的方法克服物料内部的凝聚力将其破裂的过程。也是依靠机械力将大块物料破碎成小块物料，是几何形状的变化，没
粉碎机锤片的研究 严杏海 (湖南省岳阳市杏海机筛研究所) 锤片式粉碎机，由于其结构简单，被广泛采用。它是饲料厂电耗较高的机械，一般占粉料生产总能量的2/3，占颗粒料生产总能量的1/3多。因而如何使它增效节能，是饲料机械中的重要研究课题。不少人为此付出了大量的心血，推导了不少公式，做了不少实验。锤片是粉碎机中的核心工作部件，饲料粉碎全靠它。它对粉碎机效率影响最大，因而人们对锤片也做过专题研究。 一、粉碎机锤片研究的现状 饲料在粉碎机中的粉碎过程究竟是怎样的？西德科学影片研究所为此拍摄了一部影片。他们是采取每秒7500幅/s画面的拍摄速度，0．00001s的曝光时间拍摄的。从影片的单幅画面上，可以清楚地看出一粒玉米在粉碎室内被粉碎的全过程。从这部影片得出的结论是：玉米受到正面冲击时只需要很少的能量即能碎裂；但是受到偏心冲击时，需要大得多的能量才能碎裂。而玉米粒在粉碎室内绝大多数都是属于偏心冲击，那就必然要浪费很多能量。这就是粉碎机对能量利用不高的原因。这就是说，要提高粉碎机效率，必须提高正面冲击率，唯一的办法就是增加锤片的厚度。 德国Friedish根据Rumpf关于粉碎理论的基础研究，以及Herfz及Kranz两人的论证，推导出影响物料碎裂极限应力的一些因素有关的公式（公式很复杂，这时从略）。根据这个公式，在粉碎过程中冲击点的综合曲率半径r愈小，则饲料愈容易破碎。r值是由饲料颗粒的曲率半径r1和锤片的曲率半径r2所组成，其关系为： 锤片的曲率半径r1可以认为是锤片厚度的一半。当饲料种类已选定后，则颗粒的曲率半径r1为一常值。为了提高粉碎效率就必须使r值减小，唯一的办法就是使r2也小，即采用较薄的锤片。Richard在粉碎玉米的试验中分别采用厚度为1／16，1／8和1／4寸的锤片，在其它条件相同的情况下，得出的结论是：厚度1／16寸的锤片比1／8寸的锤片能提高效率23％；比1／4寸的锤片能提高效率48％。 中国农业机械化科学研究院刘蔓茹等也做过这种实验，他（她）们用1．6，3，5，6． 25mm厚度的锤片做粉碎玉米试验，结果是：1.6mm锤片比6.25mm 的效率提高45％；比5mm的效率提高25％。 上述两组实验都证明锤片薄，效率高。因而Friedish的理论被公认为传统理论而延续至今。但是这个理论和影片结论是对立的。 人们在形状和材料上也作了不少文章，但都解决不了上述互相对立的结论。从此，人们对锤片的研究就进展不大了。现在最普遍采用的仍是矩形锤片。中华人民共和国专业标准和行业标准《锤片式粉碎机锤片》规定锤片型式为矩形。岳阳正大和武汉华美都是用的美国粉碎机，其锤片也是矩形，株州湘大从瑞士进口的锤片还是矩形。 那么在锤片上还有没有文章可做呢？ 实践是检验真理的唯一标准。为了一个目的做实验，方法不同，结论相反，这只能说明那两种方法都有片面性。要解决矛盾，首先要从分析矛盾入手。西德影片所看到的是粉碎室内玉米的破碎情况，从室内来说，结论是正确的。Friedish的理论和Richard、刘蔓茹的实验都是以玉米碎粒脱离粉碎室的数量计算的，结论也是正确的。如果能找到一种设计方案，既能提高正面冲击率，又能使已达到粒度要求的颗粒尽快从筛孔出来，那就会使上述两个对立的结论统一起来，从而使粉碎机性能得到很大提高。我设计的T型粉碎机锤片就是由这种设想设计的，它能使两个对立的结论统一起来。 二、T型粉碎机锤片的特点 1．把锤片端部面积加大，提高正面冲击率。 物料进入粉碎室后，由于离心作用，饲料在筛片、齿板附近作环形运动，因而锤片冲击部
锤片式粉碎机设计 摘要 饲料的粉碎在生产过程中是非常重要的一个程序。本次设计的锤片式粉碎机就是当前粉碎机中最为广泛的一种，它的原理是利用高速旋转的锤片来击碎饲料，低速的物料在首次与高速的锤片发生剧烈的撞击后，被撞击拉入加速区，在此颗粒速度能在很短的时间内被提高到接近锤片的末端线速度，并随着锤片一起作圆周运动，而在全速区逐渐形成物料环流层，同时物料也得到进一步的粉碎。它不但有通用性广、效率高、粉碎质量好的优点，而且还有操作维修方便、动力消耗低等优点。 本次的设计对粉碎机的每个零件都做了很详细地计算，比如锤片的安装、主轴的计算及筛片的选择和计算。力求设计的粉碎机有便于拆卸、操作简便、度产量高等优点。我想对今后的先进锤片式粉碎机的设计以及推广、进一步理论研究起到了一定的作用。 关键词：粉碎、饲料、锤片式粉碎机
Hammer type crusher design ABSTRACT：The shattering of the feed in the process of production is very important for a program. The design of hammer type crusher is one of the most widely in current pulverization and its principle is to use the high speed rotating hammer to break feed, the low speed of materials for the first time in high-speed hammer of the intense collision occurs after being hit into acceleration area, the particle velocity can be improve in a very short period of time to close to the end of the hammer of linear velocity, and makes circular movement, together with the hammer and area gradually formed material circulation layer at full speed, also further crushing material. It not only has wide generality, good quality, high efficiency, advantages, and convenient operation and maintenance, and low power consumption. Key words: grinding, feed, hammer mill
粉碎机锤片的研究 更新时间：2010-01-06 13:47:20 锤片式粉碎机，由于其结构简单，被广泛采用。它是饲料厂电耗较高的机械，一般占粉料生产总能量的2/3，占颗粒料生产总能量的1/3多。因而如何使它增效节能，是饲料机械中的重要研究课题。不少人为此付出了大量的心血，推导了不少公式，做了不少实验。锤片是粉碎机中的核心工作部件，饲料粉碎全靠它。它对粉碎机效率影响最大，因而人们对锤片也做过专题研究。 一、粉碎机锤片研究的现状 饲料在粉碎机中的粉碎过程究竟是怎样的？西德科学影片研究所为此拍摄了一部影片。他们是采取每秒7500幅/s画面的拍摄速度，0．00001s的曝光时间拍摄的。从影片的单幅画面上，可以清楚地看出一粒玉米在粉碎室内被粉碎的全过程。从这部影片得出的结论是：玉米受到正面冲击时只需要很少的能量即能碎裂；但是受到偏心冲击时，需要大得多的能量才能碎裂。而玉米粒在粉碎室内绝大多数都是属于偏心冲击，那就必然要浪费很多能量。这就是粉碎机对能量利用不高的原因。这就是说，要提高粉碎机效率，必须提高正面冲击率，唯一的办法就是增加锤片的厚度。 德国Friedish根据Rumpf关于粉碎理论的基础研究，以及Herfz及Kranz两人的论证，推导出影响物料碎裂极限应力的一些因素有关的公式（公式很复杂，这时从略）。根据这个公式，在粉碎过程中冲击点的综合曲率半径r愈小，则饲料愈容易破碎。r值是由饲料颗粒的曲率半径r1和锤片的曲率半径r2所组成，其关系为： 锤片的曲率半径r1可以认为是锤片厚度的一半。当饲料种类已选定后，则颗粒的曲率半径r1为一常值。为了提高粉碎效率就必须使r值减小，唯一的办法就是使r2也小，即采用较薄的锤片。Richard在粉碎玉米的试验中分别采用厚度为1／16，1／8和1／4寸的锤片，在其它条件相同的情况下，得出的结论是：厚度1 ／16寸的锤片比1／8寸的锤片能提高效率23％；比1／4寸的锤片能提高效率48％。 中国农业机械化科学研究院刘蔓茹等也做过这种实验，他（她）们用1．6，3，5，6．25mm厚度的锤片做粉碎玉米试验，结果是：1.6mm锤片比6.25mm 的效率提高45％；比5mm的效率提高25％。 上述两组实验都证明锤片薄，效率高。因而Friedish的理论被公认为传统理论而延续至今。但是这个理论和影片结论是对立的。 人们在形状和材料上也作了不少文章，但都解决不了上述互相对立的结论。从此，人们对锤片的研究就进展不大了。现在最普遍采用的仍是矩形锤片。中华人民共和国专业标准和行业标准《锤片式粉碎机锤片》规定锤片型式为矩形。岳阳正大和武汉华美都是用的美国粉碎机，其锤片也是矩形，株州湘大从瑞士进口的锤片还是矩形。 那么在锤片上还有没有文章可做呢？ 实践是检验真理的唯一标准。为了一个目的做实验，方法不同，结论相反，这只能说明那两种方法都有片面性。要解决矛盾，首先要从分析矛盾入手。西德影片所看到的是粉碎室内玉米的破碎情况，从室内来说，结论是正确的。Friedish的理论和Richard、刘蔓茹的实验都是以玉米碎粒脱离粉碎室的数量计算的，结论也是正确的。如果能找到一种设计方案，既能提高正面冲击率，又能使已达到粒度要求的颗粒尽快从筛孔出来，那就会使上述两个对立的结论统一起来，从而使粉碎机性能得到很大提高。我设计的T型粉碎机锤片就是由
9FQ系列 锤片式粉碎机 使 用 说 明 书 山东双佳农牧机械科技有限公司
9FQ系列锤片式粉碎机 使用说明书 型号： 出厂编号： 出厂日期： 产品标准： 厂址： 电话: 传真： 网址： 电子信箱: 邮编:
目录 一、用途及使用范围 二、主要结构及工作原理 三、主要规格和技术参数 四、安装与调试 五、使用方法 六、维护与保养及故障排除 七、注意事项 八、可能遇到的问题及排除方法 九、配套皮带轮参数 十、随机附件
一、用途及适用范围 1、9FQ系列锤片式粉碎机是通过消化吸收国内外先进技术，在多年生产饲料粉碎机的基础上严格设计、制造的新型饮料加工机械。该机具有生产效率高、能耗低、使用方便、安全可靠、适应性强等显著优越性，也可广泛用于农牧、渔业的精饲料加工和各种秸蔓粗饲料，同时适用与各淀粉工厂、城乡养猪、养鸡场及饲料专业户粉碎各种粗、细原料如薯干、玉米、豆饼、高粱、大豆和贝壳类及茎杆类。该机是发酵、饲料、淀粉、食品、化工加工行业理想的原料粉碎设备。 2、产品型号的组成及意义 二、主要结构及工作原理 本机有进料斗、上下机壳、转子、风机等零部件组成（见结构示意图），各种物料通过料斗进入粉碎室后，受到高速旋转的锤片打击而粉碎，在气流或吸风器的带动下，沿着转子外沿连续不断地受到锤片或齿板、筛片的打击、碰撞迅速粉碎，成为颗粒粉状型，受离心力作用通过筛片孔输送到集料袋内或集料室、仓内，物料流程为：原料粉碎室内粉碎
筛片风机收集成品 结构示意图： 该机由底座、转子、操作门、粉碎室、进料导向机构等组成。 1、底座：采用整体钢板结构、轴承座面进行一体刨加工，保证转子安装的平稳性、可靠性。 2、转子：采用多刀片排列组合形式，充分提高原料粉碎后的过筛能力，增加粉碎机的处理量。转子安装前进行严格的动平衡校核。 3、粉碎室：粉碎室由箱板、齿板、筛片组成。 原料由进料口喂入送入粉碎室，在高速旋转的锤片打击下，从而形成原料在锤片-筛片-齿板之间周而复始的摩擦打击，及冲孔筛片对物料的切削
FSP40系列锤片粉碎机 使用说明书 石家庄三和神工饲料机械有限公司 欢迎您选用本公司产品，为确保正确使用，请仔细阅读本使用说明书，疑问之处请向本公司 业务部垂询。 石家庄三和神工饲料机械有限公司 目录 一、用途和特点 (1) 二、主要技术参数和性能指标 (1) 三、主要结构和工作原理 (1) 四、机器的安装 (2) 五、操作注意事项 (2) 六、调整和保养 (3) 七、一般故障和排除方法 (4) 八、运输和保管 (5) 九、易损件图 (5) 十、随机文件 (6)
十一、安装小样图 (6) 一、用途和特点 SFSP40系列粉碎机可粉碎各种颗粒状饲料原料，如：玉米、高粱、麦类、豆类、破碎后的饼类及其它物料。 本粉碎机采用钢板焊接结构，电动机与粉碎机安装在同一底座上，采用三角胶带传动，转子经动平衡校验，并可正反向工作，进料口在粉碎机顶部，锤片为对称排列。 本机结构合理、坚固耐用、安全可靠、安装容易、操作方便、振动微小、生产率高。 二、技术参数和性能指标 容重不低于0.72吨／立方米；粉碎机筛板筛孔直径φ3毫米，开孔率不低于33%。 三、主要结构和工作过程 （一）主要结构： 本机包括下列主要部分，如图一所示: （1）底座：起到连接和支撑粉碎机各部件的作用，使其形成一个整 体。粉碎后的物料由底座下面排出。 （2）转子：由主轴、锤片架、销轴、锤片、轴承等零件组成，是粉 碎机的主要运动部件。转子转速较高，装配后在不装销轴和锤片的情况 下须进行动平衡检验。
（3）操作门：更换筛板或锤片时须开启操作门。 （4）上机壳：上部有进料口，下部与底座连接，与转子组成粉碎室。物料在粉碎室中进行粉碎。 （5）进料导向机构：使物料从左边或右边进入粉碎室。进料导向板由手动换向，并相应改变电机的转向，使与进料方向相符。 （二）工作过程 需粉碎的物料由顶部进料口喂入，经进料导向板导向从左边或右边进入粉碎室，在高速旋转的锤片打击和筛板摩擦作用下，物料逐渐被粉碎，并在离心力和气流作用下穿过筛孔从底座出料口排出。 四、机器的安装 本机主轴与电机采用三角胶带传动，电机直接安装在机器底座上，底座下面装有减震器，粉碎机直接放在工作位置。减震器不得悬空。本机安装尺寸见图六安装小样图。 本机应配有相应功率的启动装置、保护装置和电器仪表。粉碎机主轴转速方向是根据进料方向决定的。进料方向由进料导向机构控制，图二为进料导向板方向和主轴旋转方向匹配示意图。 五、操作注意事项 （1）操作者应了解机器结构，熟悉机器性能和操作方法。 （2）开车前必须认真检查各连接部位，不得有松动现象。 （3）检查转子转动是否灵活，不得有卡、碰、摩擦等音响。 （4）在保证人机安全的情况下，方可启动开车，空
目录 1 用途和特点 (1) 1 主要技术参数和性能指标 (2) 1 主要结构和工作原理 (3) 2 机器的安装 (4) 3 操作注意事项 (5) 36 调整和保养 (5) 一般故障分析及排除方法 (7) 6 运输、贮存 (8) 6 9 易损零件 (10) 10 随机文件 (10) 11粉碎机安装小样图.....................................................................13 12粉碎机控制电路........................................................................15 13重要提示.................................................................................15 重要说明.................................................................................1416 事故的防范措施............................................................15人身保护：17 粉尘爆炸与火灾的防范措施...................................................16防爆：18 其他 (17) ，受中国法律和国际条约的保护。本说明书解释权属江苏牧羊集团注：①。改②本产品有关技术及参数若有更，恕不另行通知。使用或向他人提供、发行、任何单位和个人均不得复制，未经许可③． 1 用途和特点 1.1水滴式系列粉碎机可粉碎各种颗粒状饲料原料，如玉米、高梁、麦类、破碎后的饼类及其它物料。 1.2本粉碎机采用钢板焊接结构，电动机与粉碎机转子安装在同一底座上，采用柱销联轴器直联传动，转子经动平衡校验，并可正反向工作，操作门有安全互锁装置以保证转子转动时操作门不能打开，进料口在粉碎机顶部，可与各种形式的喂料机构相配，锤片为对称排列。 1.3本机转子经特殊设计，具有两种不同的锤筛间隙，一种用于粗粉碎，一种用于细粉碎，可解决部分用户要生产畜禽饲料，又想生产鱼饲料的需求。 1.4本机结构合理、坚固耐用、安全可靠、安装容易、操作方便、振动微小、生产率高。 为充分发挥粉碎效率,建议选用本公司生产的粉碎机自动控制喂料器与之相配套。

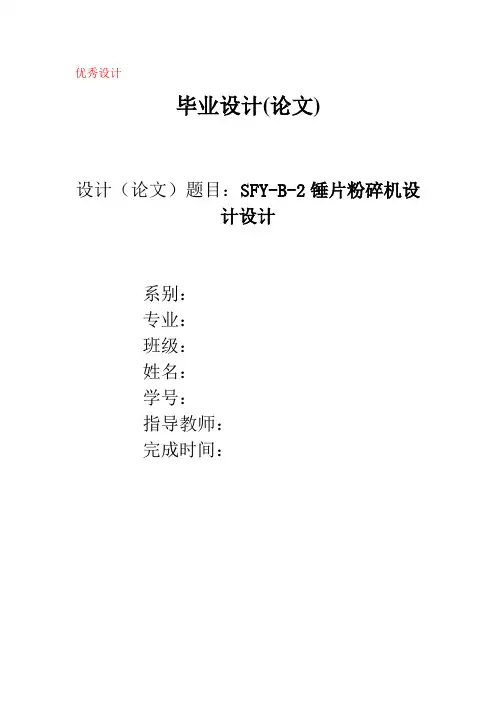

毕业设计(论文) 设计（论文）题目：SFY-B-2锤片粉碎机设 计设计 系别： 专业： 班级： 姓名： 学号： 指导教师： 完成时间：
