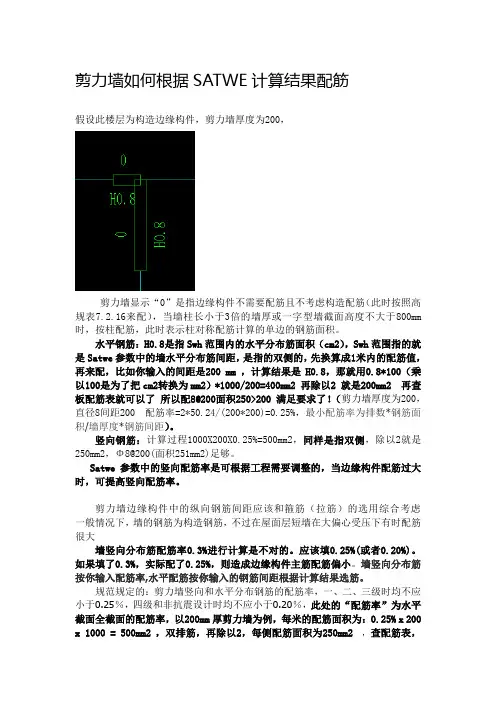

剪力墙如何根据SATWE计算结果
配筋
假设此楼层为构造边缘构件，剪力墙厚度为200，
剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100
（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是
200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率
=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面
积/墙厚度*钢筋间距）。
竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑
一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大
墙竖向分布筋配筋率0.3%进行计算是不对的。应该填0.25%(或者0.20%)。
如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。墙竖向分
布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积
为251mm2，刚好满足配筋率要求。

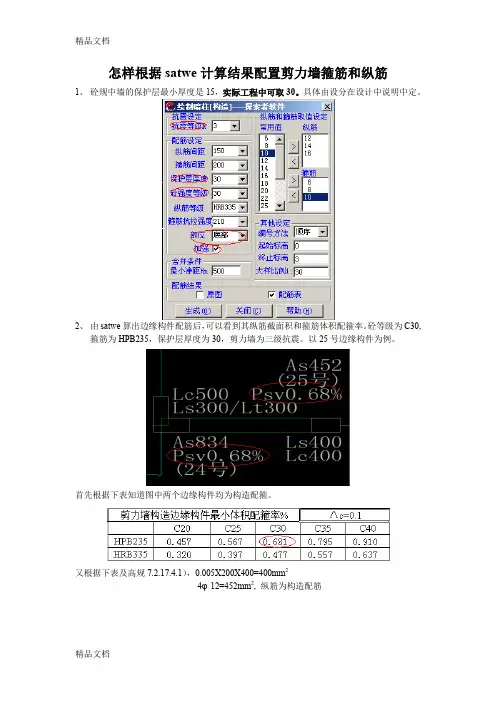

至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，
（As=2440，1440可能不正常,As=939，452正常）
第十五项：
当然还要满足规范要求，《高规》7.2.17和7.2.18条规定。
一般可采用SATWE计算结果里面的第二项的配筋文件（但要复
核SATWE计算结果里面的第三项里的边缘构件计算面积），将构造配筋部分删除，剩下很少的计算配筋，对应墙体编号配筋即可。
H1.5-4.5：1.5是墙水平分布筋的面积cm2，4.5是地下室外墙或人防外墙竖向钢筋的面积cm2。
剪力墙配筋输出符号说明： *
* Dt,Dl --- 墙厚度、长度(m) *
* aa --- 墙一端钢筋合力点到边缘的距离(mm) *
* As --- 墙一端暗柱配筋面积(mm) *
* (Icn)M,N --- 暗柱配筋As的控制内力(kN,kN-m) *
* Ash --- 墙水平分布筋配筋面积(mm) *
* (Icn)V,N --- 水平筋Ash的控制内力(kN) *
* Uc --- 墙轴压比*
* (Icn)Nu --- 轴压比的控制轴力 *
* 如果墙肢长度小于3倍的墙厚,则该墙肢按柱配筋：*
* aa --- 理解为保护层厚度(mm) *
* As --- 理解为柱一边的配筋面积(mm) *
* Ash --- 理解为箍筋配筋面积(mm) * * 注：墙水平筋是指间距Swh范围内的配筋面积
参考资料：PKPM 2010 SATWE说明书
