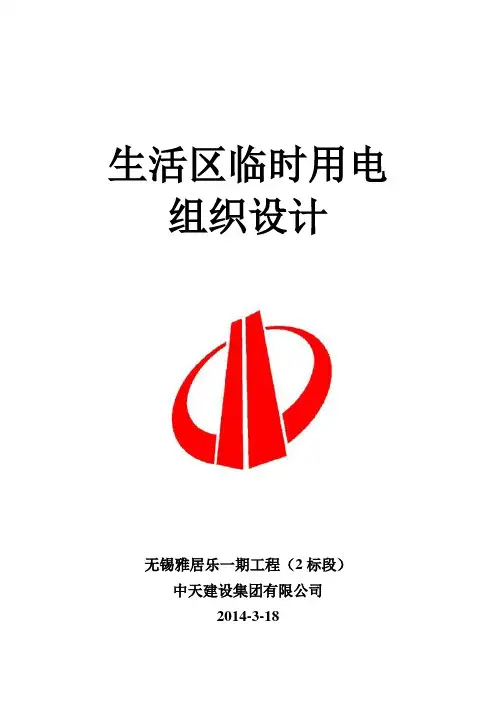

生活区临时用电组织设计
无锡雅居乐一期工程（2标段）
中天建设集团有限公司
2014-3-18
目录........................................................... 错误! 未定义书签。
一、编制说明 (3)
二、编制依据、标准 (3)
三、概况 (3)
四、、现场临电设置 (3)
五、临电负荷计算及电缆选择 (4)
5.1 主要用电设备配置表 (4)
5.2 负荷计算及电缆选择 (4)
六、电缆敷设 (7)
七、接地与防雷 (7)
八、安全用电组织措施 (7)
九、临时用电安全措施。 (8)
十、临时用电防火措施 (8)
十一、生活区临时用电系统的使用、管理与维护制度 (9)
十二、电工岗位责任制 (10)
十三、触电事故应急处理预案 (10)
十四、电气火灾抢救预案 (13)
十五、违章处理办法 (15)
编制说明
根据《施工现场临时用电安全技术规范》(JGJ46-2005)规定，为贯彻“安全第一”的方针，加强施工现场安全用电的管理工作，保障人身及财产安全，合理布置电气设备，安全高效、节约环保的使用电气设备，保障工程顺利施工。
二、编制依据、标准
1. 《施工现场临时用电安全技术规范》(JGJ46-2005)
2. 《建筑工程施工现场供电安全规范》(GB50194-93)
3. 《建筑工程施工安全操作规程》 ( JGJ59-2011)
4．《建设工程施工现场安全防护标准》( DBJ-83-2003 )
5．《建筑施工手册》(第5 版)——现场临时供电部分6．中天集团公司有关规定、标准
7. 甲方提供的现场电源资料
三、概况
1. 生活区概况生活区为无锡雅居乐一期工程施工职工生活区域。主要有职工宿舍、食堂、办公楼等生活功能建筑构成。共有彩钢房7栋，均为2层活动房结构，作为职工宿舍楼、办公楼；另有2栋一层彩钢活动房为淋浴间、厕所、食堂、商店等设施。详见后面附图
本工程地理位置在无锡市滨湖区观山路南侧南湖大道西侧3-1 号无锡雅居乐地块；原址为工厂，由于拆迁余留下部分垃圾且地势较低，由建筑可利用垃圾及回填土进行回填至满足生活区建筑标高。生活区电源进入采用电缆穿管暗埋方式。
2. 用电概况生活区用电由业主单位提供总配电变压器室，由北侧观山路引一路电源引入。西侧有一5KV 架空高压线及规划道路注意避让。北侧有钉子户注意绕道避让。北侧施工临时道路跨越注意电路管道保护。注意住宅楼地下室开挖临边位置的避让。
四、现场临电设置
1 ?临时用电采用TN-S系统380v/220v三相五线制供电。
2. 生活照明用电分设若干回路供宿舍、淋浴间、厕所、办公区生活照明。
3. 现场设置1台二级箱A1.位于西侧大门围墙边。每栋宿舍一侧设置开关箱。空调、插座、照明分路分相三相平衡供电。
4. 食堂单独设置开关箱。照明、冰箱分路单独设置。
5. 变压器及一级箱采用围挡保护，关门上锁。
6. 所有现场临时电源进入，均由地下暗敷布置。
五、临电负荷计算及电缆选择
5.1主要用电设备配置表
总计：总容量：226.98kw变压器：5KVA
5.2负荷计算及电缆选择
1?工人食堂回路计算：
合计108.34kw
I仁KK1P/ 3UC0SX =1.05X 0.8 X 108.34 ( ,3 X 0.38 X 0.8) =172.69A 照明数量18合计功率1.08kw
通过计算并查表，工人食堂回路电缆应选用
办公楼回路计算:
I2=KK1P/、3UCOS?n =1.05X 0.8 X 83/ ( 3 X 0.38 X 0.8) =134.1A 照明数量合计功率
通过计算并查表，办公楼回路电缆应选用
I3=KK1P/ 3UCOS=1.050.8 32/ 3 0.38 0.8=48.5A
空调数量合计功率
通过计算并查表，管理人员宿舍回路应选用
I4=KK1P/ .3UC0S?n =1.05X 0.8 X 62.4/ ( .3 X 0.38X 0.8) =100.4A 通过计算并查表，职工宿舍1回路应选用
职工宿舍回路计算
I5=KK1P/、3UC0S?n =1.05X0.8X 41.2/ ( 3 X 0.38X 0.8) =67A
通过计算并查表，职工宿舍2回路应选
I4=KK1P/ 3 UCOS=1.050.862.4/ .3 0.380.8=100.4A 通过计算并查表，职工宿舍3回路应选用
I4=KK1P/ 3UCOS^n =1.05X 0.8 X 62.4/ ( -3 X 0.38X 0.8) =100.4A 通过计算并查表，职工宿舍4回路应选用
6. 总计I=I1+I2+I3+I4+I5=466A
通过查表，总电缆应选用
5.3电缆电压降核算：
& =PL/CS
「电压降；规范允许电压降为5%
P:回路总功率KW
L:回路电缆长度M
C:材料系数，铜芯电缆C=77
S:电缆截面mm2
经核算所有电缆电压降符合要求
六、电缆电线敷设
现场一级箱电缆采用电缆穿管暗埋敷设。其余室外至宿舍楼、办公楼线路均采用电缆穿管暗埋敷设，室内为穿PVC管顶棚敷设、PVC沿墙明敷。严禁乱拉拖地。
七、接地与防雷
1采用TN-S供电方式，一级箱做重复接地。接地体采用50X 50 X 5长度2.5米
镀锌角钢，间隔5m打入地下。接地线用40X 4的镀锌角钢与接地体焊接，保证接地体和PE线端子做良好的电气连接，接地电阻不大于10欧。N线与PE线严格分开。
2各用电器使用带地线的插座和插头。用电器外露金属可导电部分与PE线做可
靠的电气连接。
3 生活区高度在20 米以上的物具应设防雷保护装置。
4 接地装置做到定期检查，特别是临时用电正式使用前验收时，雷雨期到来前，及每季度开始时。
八、安全用电组织措施
1. 电气工长负责技术组织，专业质检、安全员负责现场管理，临电工负责现场设备运行维修
2. 电气工长负责技术交底，安全交底。
3. 临电工负责每天现场巡视、设备维修并做好记录。
4. 电气工长组织进行每周每月安全检查并做好记录。
5. 临电工必须做好值班记录，用电设备每日巡检记录。
6. 每月对现场设备，线路做绝缘测试并做好记录。
7. 每月对接地进行接地电阻测试并做好记录。
8. 临电工对漏电保护器进行漏电灵敏度测试，并做好记录。
九、临时用电安全措施。
1、总包单位与各劳务分包单位必须订立用电管理协议
2、从事电气作业人员必须持有效证件上岗，并穿戴好防护用品。
3. 认真执行电工作业业操作规程，所从事的工作应和技术水平相符合
4. 配电箱及低压变压器周围严禁堆放任何杂物。
5. 总配电箱内的漏电保护器的额定动作电流应大于30mA、额定动作时间应大于0.1S、但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA'S。各
一级箱选用额定漏电动作电流50mA、额定动作时间0.1S的漏电保护器，开关箱内的漏电开关的额定漏电动作电流不大于30mA，额定漏电动作时间不小于0.1S。使用于潮湿、腐蚀环境的漏电开关采用防溅型产品，其额定漏电动作电流不大于15mA,额定漏电动作时间不大于0.1S
6. 定期对线路、电箱及电气设备进行检测，并认真填写检测纪录。
7. 对现场提示性的有电标志，应及时维护，保持有良好的警示作用。
8. 室内低压照明采用吸顶式安装。取暖插座距地 1.8m。
9. 各种电线、电缆禁止直接绑架在钢构件、钢管架上。
10. 各种配电箱内禁止存放无关杂物，必须保持箱内干燥、整洁；门、锁应齐全有效
11. 配电箱附近存放可用于电气灭火的灭火器。
12. 禁止带电操作，无条件停电时必须设专人监护，并做好应急措施。
13. 夜间从事电气操作时必须二人同行，并应有足够的照明设施。
14. 如发生触电情况应立即切断此区域电源并对触电人员进行现场急救，及时拨
打急救电话120并保护现场。
15. 认真填写好《电工维修工作记录》、《电工值班记录》。十、临时用电防火措施
1、贯彻执行“预防为主，防消结合”的方针，认真执行北京市规定及相应的法规制度。
2、施工现场的用电线路、用电设施的使用安装必须符合安全操作规程，严禁任意拉接电线。
3、电气导线应与热源保持安全距离，所有用电设备必须装设防过载、短路装置。
4、对线路接点、接头等有可能引起发热及火花处应经常检查，发现问题立即处理。
5、电线穿越易燃物时必须加设防火套管。
6、贮存易燃物的库房内，应采用防爆灯具，所有线路必须穿入管内，不许使用
超过60W的白炽灯做照明。
7、生活区使用的电气材料必须符合国家规定的防火等级要求。
8、生活起必须配置灭电气火灾的消防设施，配电箱处放置两个干粉灭火器9、冬季宿舍使用电热器，必须有安全防火措施。
10、电气线路不应超负荷，接头处应牢固并且绝缘良好。十一、生活区临时用电系统的使用、管理与维护制度
1、所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。
2、配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物。
3、为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。
4、生活区配电设施现场电工要坚持每天巡检制度，发现问题及时处理。
5、应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然事故。
6、检查和操作人员必须按规定穿、戴绝缘．手套；必须使用电工专用绝缘工具。
7、平时应经常查看配电箱的进出线有没有承受外力，有没有被污水浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动。
8、为了保障生活区及办公区的用电安全，非电工禁止接、拆电气设备及线路。
9、生活区需要安装、维修、拆除电气设备及线路时必须由专业电工来完成。
10、生活区内的用电设施必须实行统一管理，由专人负责，需要变动负责人必须经过项目部电气负责人同意，以保证用电安全。
11、每个施工单位的生活区装有各自的电度表计量用电量。
12、工人宿舍照明用节能灯每间2 个。宿舍内设空调专用插座一处（安装高度为距地2.1 米）、充电插座四处（安装高度为距地1.3 米），供电为220V 由本楼开关箱引电源，每个回路设独立漏电保护器。
13、为了节约用电，在工作期间宿舍内不允许有长明灯，严禁使用电褥子和热得快。专
业工长负责每天定时开关总电源。
14、定期对生活区的电气设备及线路进行检查、维护发现问题及时进行处理。必须由专业电工来完成。
十二、电工岗位责任制
(1) 认真学习，严格执行安全用电的技术操作规程、制度、规定和决定。
(2) 熟悉中天建设临时用电规章制度，并严格贯彻执行。
(3) 在主管责任工程师指导下，做好进场电气设备、用电设备的验收并做好记录。
(4) 在主管责任工程师指导下，完成电气设备测试、调试，并做好记录。
(5) 每月度对现场设备、线路作绝缘测试并作好记录。
(6) 标注各线路走向标志，并坚持定期巡查，保持完整。
(7) 定期定时巡查、检修，落实隐患整改，并做好记录。
(8) 积极参加用电重大故障排除，排险及人员抢救。
(9) 履行好维护职能，为生活区安全用电服务。十三、触电事故应急处理预案
在本工临时用电工程中，由于电器设备、电缆反复移动，临时用电的作业人员多、环境在不断变化，工地触电事故随时可能发生。所以本程编制触电应急预案具体如下：
16.1 假设险情
假设工地用电人员由于误动作发生低压触电事故；电缆被砸断发生低压触电事故。
16.2 应急准备
(1)触电抢险指挥组即项目部的安全抢险领导组，( 下设的抢救组、救护组，防护组) 人员如下：
抢救组：(电气工长)赵救护组：杨德勤吴志昌曾仲宾刁品发
殷校忠黄钟凯彭军华李荣锦
防护组：（安全监督）吴东东（生产经理）万振中
（2）抢救备用器材：
绝缘手套，绝缘垫，一根? 12尼龙绳长30m （存项目部）。
急救药箱1 个；手电6 个（电工、抢险组、防护组、救护组、经理、副经
理各1 个）。对讲机6 部。
符合安全的电工工具由电工自带。
（3）应急联系电话
市急救中心：120
消防中心；119
（4）本应急预案只能模拟演练，要求抢险组、救护组的每一个同志熟知。
16.3 事故险情内部快速通报
如遇触电事故时，在现场的项目人员要立即用对讲机或电话向项目经理张光荣汇报险情；在保证自身安全的情况下，现场人员迅速进行抢救触电者脱离电源。
项目经理张光荣立即带领抢救指挥组成员赶赴出事现场。抢救、救护、防护组成员携带着各自的抢险工具，赶赴出事现场。
16.4 抢救组到达出事地点，在项目经理张光荣指挥下分头进行工作。
1. 首先抢救组和项目经理一起查明险情：确定触电者的电源是高压电还是低压电？触电电源是否被切断？是否还有发生触电的可能和危险物？抢救组提出救护方案；项目经理张光荣主持商定抢救方案。对触电事故的处理，采取边抢救边汇报的处理方式组织实施。
2. 防护组负责把出事地点附近的作业人员疏散到安全地带，并进行警戒不准闲人靠近，对外注意礼貌用语。
3. 抢救组电工负责快速使触电者脱离低压电气线路的电源。其方法：如果事故离电源开关较近，应立即切断电源开关；如果事故离电源开关太远，不即立即断开，救护人员可用干燥的衣服、绝缘手套、绳索、木板、木棒等、绝缘杆等绝缘物作为工具，拉开触电者或挑开电源线使之脱离电源；如果触电者因抽筋而紧握电线，可用干燥的木柄斧、胶把钳等工具切断电线；或用干木板、干胶木板等绝缘物插入触电者身下，以隔断电流。
4. 脱离电源后的救护。触电者脱离电源后，应尽量在现场救护，先救后搬；搬运中也要注意触电者的变化，按伤势轻重采取不同的救护方法：如触电者呈一定的昏迷状态，还未失去知觉，或触电时间较长，则应让他静卧，保持安静，再旁看护，并召请医生。
如触电者已失去知觉，但还有呼吸和心脏跳动，应使他舒适地静卧解开衣服，让他闻些氨水，或在他身上洒些冷水，摩擦全身，使他发热。如天冷还要注意保温。同时，迅速请医生诊治如发现呼吸困难，或逐渐衰弱，并有痉挛现象，则应立即进行人工氧合即用人工的方法，以起到恢复心脏跳动和人工呼吸互相配合
的作用。
如触电者呼吸、脉搏、心脏均已停止，也不能认为已经死亡必须立即进行人工氧合，进行紧急救护。同时迅速请医生抢救。
5. 人工氧合基本内容和步骤工人氧合是触电急救行之有效的科学方法。工人氧合包括人工呼吸和心脏挤压（即心脏按摩两种方法）。根据触电者的具体情况，这两种方法可单独应用，也可以配合应用。
5.1. 口对口（鼻）式人工呼吸法的步骤：使触电者仰卧，头部尽量后仰鼻孔朝天，下鄂尖部与前胸大体保持在一条水平线上；触电者颈部下方可以垫起，但不可在触电者头部下方垫枕头或其他物品，以免堵塞呼吸道。
使触电者鼻孔（或口）紧闭，救护人深吸一口气后紧靠触电者的口（鼻）向内吹
气，为时约2 S o
吹气完毕，立即离开触电者的口（鼻），并松开触电者的口（或鼻），让他自行呼
气，为时3 S o
5.2 心脏挤压的操作方法、步骤：如果触电者呼吸没停而心脏跳动停止了，则应
进行心脏挤压。施行胸外挤压是使触电者仰卧在比较坚实的地或地板上，仰卧姿
势与口对口（鼻）人工呼吸的姿势同。操作方法如下：
5.2.1 救护者脆在触电者腰部一侧，或者骑跪在他的身上，两手相叠，手掌根部
放在心窝稍高一点的地方，即两乳头间略下一点，胸骨下三分之一处。
522掌根用力向下（脊背方向）挤压，压出心脏里面的血液。对成人应压陷3?4cm以每秒挤压一次，每分挤压60次为宜。
5.2.3 挤压后，掌根迅速全部放松，让触电者胸廓自动复原，血液充满心脏。放松时掌根不必完全离开胸廓。触电者如系儿童，只用一只手挤压，用力要轻一些，以免损伤胸骨，而且每分钟挤压100 次。应当指出，心脏跳动和呼吸互相联系的，心脏跳动停止了，呼吸很快就会停止；呼吸停止了。心脏跳动也维持不了多久。一旦呼吸和心脏跳动都停止了，则应当同时进行口对口（鼻）人工呼吸和胸外心脏挤压。如果现场仅一个人抢救，则两种方法交替进行，每吸气2?3次，再挤压10?15次。急救过程中，如果触电者身上出现尸班或身体僵硬，经医生做出无法救活的诊断后方可停止人工氧合。
6. 对特殊的触电险情工地无法抢救时，工地只能经领导同意后向市供电局调度室报警（电话：95598）求救请供电局抢险队处理，工地进行配合。
7. 救护组在抢救触电者恢复清醒的情况下，联系救护车，用担架将伤员抬到车上，送往
医院继续救护。
8. 发生触电事故的电气线路设备，进行全面检查和修复工作。
16.5 事故分析
触电事故应急抢险完毕后，项目经理立即召集电气技术负责人、安全员、机械员和有关班组的全体同志进行事故调查，找出事故原因、责任人以及制订防止再次发生类似的整改措施，并对应急预案的有效性进行评审、修订。
16.6 项目经理部向公司安质部书面汇报事故调查、处理的意见。
十四、电气火灾抢救预案在本工临时用电中，由于电器设备、施工用火，临时作业人员多、环境在不断变化，工地火灾事故随时可能发生。所以本程编制电气火灾应急预案具体如下：1 、假设险情：假设工地人员由于误操作发生电气火灾事故。
2、应急准备
2.1 电气火灾抢险指挥组即项目部的安全抢险领导组，下设的抢救组、救护组，防护组，其中抢救人员如下：
抢救组：（电气工长）赵
（班长）杨德勤吴志昌
救护组：
（司机）曾仲宾
（救护员）黄钟凯刁品发李荣锦彭军华殷校忠防护组：（安全监督）吴东东
（生产经理）万振中
2.2. 抢救备用器材：干粉灭火器（存各分配电箱、配电柜护栏内）。急救药箱1 个；
手电6 个符合安全的电工工具由电工自带。
2.3 应急联系电话
市急救中心：120
消防中心；119
2.4. 本应急预案只能模拟演练，要求抢险组、救护组的每一个同志熟知。
3、事故险情内部快速通报
如遇火灾、触电事故时，在现场的项目人员要立即用对讲机、电话向项目经理汇报险情；在保证自身安全的情况下，现场人员迅速进行抢救。
项目经理立即带领抢救指挥组成员赶赴出事现场。抢救、救护、防护组成员携带着各自的抢险工具，赶赴出事现场。
4、抢救组到达出事地点，在项目经理指挥下分头进行工作。
4.1. 首先抢救组和项目经理一起查明险情：确定火灾原因，如是电气火灾必须确定电源是否被切断？是否还有发生触电的可能，抢救组提出救护方案；项目经理主持商定抢救方案。
4.2. 防护组负责把出事地点附近的作业人员疏散到安全地带，并设置警戒线不准闲人靠近，对外注意礼貌用语。
4.3. 抢救组电工负责快速切断电源。其方法：如果事故离电源开关较近，应立即切断电源开关。
4.4. 确定停电后立即用干粉灭火器进行灭火。当火势过大时应及时拨打消防电话119.
4.5. 如有烧伤应立即送院治疗或拨打救护电话120，
4.6. 火灾事故应急抢险完毕后，项目经理立即召集土建队长、安全员、机械员和有关班组的全体同志进行事故调查，找出事故原因、责任人以及制订防止再次发生类似的整改措施，并对应急预案的有效性进行评审、修订。
4.7 项目经理部向公司安质部书面汇报事故调查、处理的意见。十五、违章处理办法
1. 发现轻微违章现象立即提出当面警告责成立即整改。
2. 第二次违章除进行罚款处理外进行通报批评。
3. 严重违章或多次违章予以停工整顿。
十六、生活区用电注意事项
1. 每天收听天气预报，随时掌握天气变化，做好防大风、雪准备工作。
2. 在冬季或台风前对现场供电线路，设备等进行全面检查，对线路老化，安装不良，瓷瓶
裂纹，绝缘降低及漏电等问题及部件必须及时整改，更换。
3. 生活区配电箱、开关箱、照明电路、灯具等统一检查，发现漏电破损，老化等及时检修
更换。
4．做好生活区防雪防潮工作，避免触电及火灾等安全事故。
5. 每天对生活区进行检查，加强管理，严格执行安全用电、取暖制度，严禁乱拉电线，要
求做到人走关灯、关电热器及一切用电设备。
6. 大风、雪后，对线路进行检查加固，防风，防砸，防碾压，防止因结冰而造
成断线停电及触电事故
