大家看看可以自己制作电动车综合检测仪。一、可以检测控制器的好与坏、并且对质量问题粗劣检测，二、是检测电机相位和电机霍尔好与坏，三是检测转把的好坏及正反把。制作元件是电阻3.7K6个，3.3K6个，发光二极管20个，光电藕合器6个，双触点按键开关10个，10K电位器1个。
把控制器的正负极电源接好再把控制器的三相输出接在ABC三点，黄绿蓝
然后将按键开关接在控制器的霍尔信号的输入接口，黄绿蓝黑ABCG再把电位器以转把信号接好，终点接信号输入将电位器调到高电位，在按动按键开关，这时发光管按上管和下管AB或BC发光，一次连续按动六个开关，指示灯按顺序变化，120°的应按AB，AC，BC，BA，CA，CB变化表明开关管是好的，控制器工作正常。转把测试把红黑蓝线接好。红线接正极，兰线接信号二极管的正负极，黑线接负极，这时旋转转把，指示灯亮说明转把是好的，测电机霍尔将线路接好，按线的颜色黄绿蓝代表ABC红黑是电源，用手盘动车轮三个指示灯应按顺序闪亮说明霍尔是好的，否则是坏的。

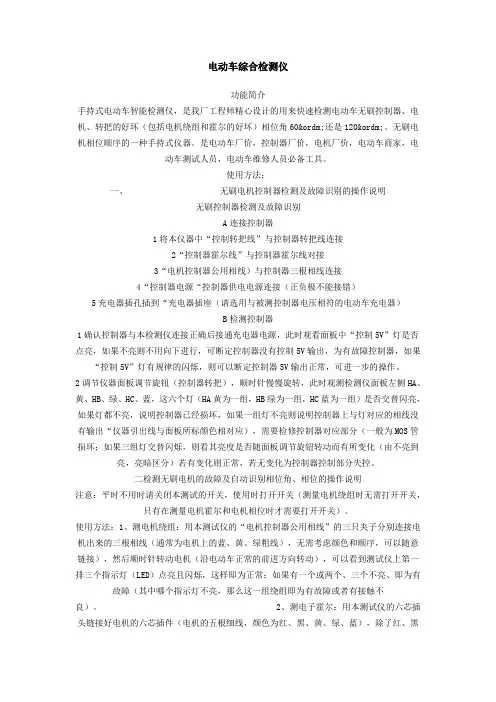

准星电动车综合检测仪功能简介：手持式电动车智能检测仪，是用来快速检测电动车无刷控制器、电机、转把的好坏（包括电机绕组和霍尔的好坏）相位角60o还是120o、无刷电机相位顺序的一种手持式仪器。是电动车厂家，控制器厂家，电机厂家，电动车商家，电动车测试人员，电动车维修人员必备工具。使用方法：一、无刷电机控制器检测及故障识别的操作说明无刷控制器检测及故障识别A连接控制器1将本仪器中“控制转把线”与控制器转把线连接2“控制器霍尔线”与控制器霍尔线对接3“电机控制器公用相线）与控制器三根相线连接4“控制器电源“控制器供电电源连接（正负极不能接错）5充电器插孔插到“充电器插座（请选用与被测控制器电压相符的电动车充电器）B检测控制器1确认控制器与本检测仪连接正确后接通充电器电源，此时观看面板中“控制5V”灯是否点亮，如果不亮则不用向下进行，可断定控制器没有控制5V输出，为有故障控制器，如果“控制5V”灯有规律的闪烁，则可以断定控制器5V输出正常，可进一步的操作。2调节仪器面板调节旋钮（控制器转把），顺时针慢慢旋转，此时观测检测仪面板左侧HA、黄、HB、绿、HC、蓝，这六个灯（HA黄为一组，HB绿为一组，HC蓝为一组）是否交替闪亮，如果灯都不亮，说明控制器已经损坏，如果一组灯不亮则说明控制器上与灯对应的相线没有输出“仪器引出线与
面板所标颜色相对应），需要检修控制器对应部分（一般为MOS管损坏；如果三组灯交替闪烁，则看其亮度是否随面板调节旋钮转动而有所变化（由不亮到亮，亮暗区分）若有变化则正常，若无变化为控制器控制部分失控。二检测无刷电机的故障及自动识别相位角、相位的操作说明注意：平时不用时请关闭本测试的开关，使用时打开开关（测量电机绕组时无需打开开关，只有在测量电机霍尔和电机相位时才需要打开开关）。
