活性炭吸附装置
适用范围：
活性炭吸附器主要应用于：电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、塑料、食品、酿造及家具生产等行业的废气净化，其中最适用于喷漆废气的处理净化。
活性炭吸附装置原理
活性炭是用木材、煤、果壳等含碳物质在高温缺氧条件下活化制成，它具有巨大的比表面积（500-1700m2/g）。常用于工业生产上的有害气体的吸附，以及废水的深度处理上。所谓活性炭吸附装置就是以活性炭为主要吸附物质用于废气吸附处理的装置。
当有机废气气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质及气味从而被吸附，废气经活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。
活性炭吸附器产品特点：
①附效率高，适用面广；
②设备简单、投资小、操作方便；
③维护方便，无技术要求；
④能同时处理多种混合废气。
活性炭吸附箱工作原理及 参数 This model paper was revised by the Standardization Office on December 10, 2020
活性炭吸附箱工作原理及参数 一、活性炭吸附箱简介 活性炭是一种很细小的炭粒,有很大的表面积,而且炭粒中还有更细小的孔——毛细管.这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,所以能与气体(杂质)充分接触,当这些气体(杂质)碰到毛细管就被吸附,起净化作用。活性炭吸附的实质是利用活性炭吸附的特性把低浓度大风量废气中的有机溶剂吸附到活性炭中。活性炭吸附法主要用于低浓度气态污染物的脱除。 二、活性炭吸附箱原理 当废气由风机提供动力，负压进入吸附箱后进入活性炭吸附层，由于活性炭吸附剂表面上存在着未平衡和未饱和的分子引力或化学键力，因此当活性炭吸附剂的表面与气体接触时，就能吸引气体分子，使其浓聚并保持在活性炭表面，此现象称为吸附。利用活性炭吸附剂表面的吸附能力，使废气与大表面的多孔性活性炭吸附剂相接触，废气中的污染物被吸附在活性炭表面上，使其与气体混合物分离，净化后的气体高空排放。活性炭吸附箱是一种干式废气处理设备，由箱体和填装在箱体内的吸附单元组成。三、活性炭吸附箱的使用范围 活性炭吸附箱主要用于大风量低浓度的有机废气处理；活性炭吸附剂可处理净化多种有机和无机污染物：苯类、酮类、醇类、醚类、烷类及其混合类有机废气、酸性废气、碱性废气；主要用于制药、冶炼、化工、机械、电子、电器、涂装、制鞋、橡胶、塑料、印刷及环保脱硫、除臭和各种工业生产车间产生的有害废气的净化处理。 四、性能特点 1、吸附效率高,能力强； 2、能够同时处理多种混合有机废气；净化效率≥95%； 3、设备构造紧凑，占地面积小，维护管理简单，运转成本低廉； 4、采用自动化控制运转设计，操作简易、安全； 5、全密闭型，室内外皆可使用。 五、设备的选用 吸附塔从性能上分：高效型、标准型和经济型。 吸附塔从材质上分：PVC、FRP/PVC、镀锌钢板和304不锈钢。
活性炭吸附塔是处理有机废气、臭味处理效果最好的净化设备。活性炭吸附是有效的去除水的臭味、天然和合成溶解有机物、微污染物质等的措施。大部分比较大的有机物分子、芳香族化合物、卤代炔等能牢固地吸附在活性炭表面上或空隙中，并对腐殖质、合成有机物和低分子量有机物有明显的去除效果.活性炭吸附作为深度净化工艺，经常用于废水的末级处理，也可用于长产用水、生活用水的纯化处理。当粉尘和颗粒物比较多时，活性炭吸附装置可同时和水帘机和水喷淋塔和UV等离子一起使用，达到废气净化达标排放。 工作原理 活性炭吸附装置主要由活性炭层和承托层组成。活性炭具有发达废气处理粉尘处理噪音处理
的空隙，比表面积大，具有很高的吸附能力。正是由于活性炭的这种特性，它在水的深度处理中被广泛应用，如生活给水，污水后段的（净水）深度处理等。 含尘气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。 1.吸附效率高，吸附容量大，适用面广 2.维护方便，无技术要求 3.比表面积大，良好的选择性吸附 4.活性炭具有来源广泛价格低廉等特点 5.吸附效率高,能力强 6.操作简易、安全 活性炭使用一段时间后，吸附了大量的吸附质，逐步趋向饱和，丧失了工作能力，严重时将穿透滤层，因此应进行活性炭的再生或更换。 鹤壁市隆盛环保矿山设备有限公司(以下简称“隆盛环保”）于2011年11月成立，企业类型为有限责任公司，注册资金1200万元，公司注册地址：鹤壁市淇滨区金山工业园区创业路路南。隆盛环保是废气处理粉尘处理噪音处理
废气活性炭吸附装置操 作规程 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
废气活性炭吸附装置操作规程 ●一、操作规程 1.上电 观察各个阀门和泵的状态和位置是否都正常情况下，若在正常情况下则依次合上总空气开关、溶剂泵空开和开关电源空开，如果有异常进行手动电气调整和机械维修调整。 2.开机 检查紧急停止按钮是否被按下，如果按下，向右旋转电气柜门上面的红色蘑菇旋钮90度，然后紧急停止会自动弹起。 若罐体中无残留VOC，直接按下“A吸附”或“B吸附”按钮，罐体即可进入吸附状态，此时罐体的尾气进气阀和尾气出气阀自动打开。 待罐体吸附完成后，按下“停止”按扭，启动另一个罐体的“吸附”按钮，另一个罐体即可进入吸附状态，此时此罐体的尾气进气阀和尾气出气阀自动打开。吸附完成的罐体尾气进气阀和尾气出气阀自动关闭。 对吸附完成的罐体进行解析，手动开启冷凝器的冷却水进出阀门和解析用的蒸汽总阀门后，直接按下“A/B解析”按扭，自动开启蒸汽进汽阀和蒸汽出汽阀，进入解析状态；当冷凝器的玻璃视盅没有与水不溶物出现时，解析完成后，再按下“停止”即可完成解析进入吸附状态。 若开机时，罐体中有残留VOC，则应先将罐体中的溶剂先解析出来后再开始吸附。 3.关机 当生产过程中遇到紧急情况需要停车时，按下“A/B停止”，则A/B罐所有气动阀门全部关闭；或者按下红色蘑菇头按钮（急停），同时关闭两个罐体。故障排除后方可复位急停按钮。 当无生产任务，系统不需要使用时，依次按下“A停止”、“B停止”按钮，并依次关上开关电源空开、溶剂泵空开和总空开。 4.高温处理
每台吸附器设有2个温度表检测碳颗粒温度，活性炭的着火点为500℃。假如吸附过程温度达到在130℃左右，为防止碳颗粒自燃的发生，应立即将该罐体切换到解析状态。如果解析不能有效降温，应立即停止解析，打开自来水阀门和罐体上排气阀，直至碳层全部浸泡在水里。待温度降下来后，排水，解吸颗粒碳，再重新投入吸附回收。 吸附单元在各工况时各阀的位置 ●二、注意事项 1、开机前需检查注意三项：①压缩空气（如氮气）；②循坏水；③蒸汽。 2、操作步骤：①先打开A吸附（关闭废气管上插板阀），待A吸附饱和后点B吸附，关闭A吸附（点A停止按钮）；②A解析完成后点停止，等待B吸附完成后点A吸附，依次循环。 3、各部位压力：①压缩空气压力不小于6公斤；②管道压力不低于4公斤；③进箱体压力不高于1公斤。 4、循环水先开出，再开进（冷凝器上为出，下为进），循环水必须常开。 5、吸附时间长，解析时间短。 6、蒸汽吸附时不开，解析时需开。 7、如有疑问可打电话咨询：天辰环保/陈工：
活性炭再生技术的发展(一) 摘要：活性炭是废水处理中常用的一种有效吸附剂,其再生具有重要意义。对热再生法、生物再生法等活性炭再生的传统方法进行了回顾,同时也对目前新兴的活性炭再生技术,如电化学法、超临界流体法、催化湿式氧化法和超声波法等进行了介绍与讨论。 关键词：活性炭再生水处理 活性炭是一种无毒无味,具有发达细孔结构和巨大比表面积的优良吸附剂。20世纪60年代初,欧美各国开始大量使用活性炭吸附法处理城市饮用水和工业废水。目前,活性炭吸附法已成为城市污水、 工业废水深度处理和污染水源净化的一种有效手段。我国于20世纪60年代已将活性炭用于二硫化碳废水处理,自20世纪70年代初以来,采用粒状活性炭处理工业废水,不论是在技术上,还是在应用范围和处理规模上都发展很快,如在炼油废水、炸药废水、印染废水、化工废水和电镀废水处理等方面都已有了较大规模的应用,并取得了满意的效果。 随着活性炭的应用范围日趋广泛,活性炭的回收开始得到了人们的重视。如果用过的活性炭无法回收,除了每吨废水的处理费用将会增加0.83～0.90元外1],还会对环境造成二次污染。因此,活性炭的再生具有格外重要的意义。 1传统活性炭再生方法 1.1热再生法 热再生法是目前应用最多,工业上最成熟的活性炭再生方法2,3]。处理有机废水后的活性炭在再生过程中,根据加热到不同温度时有机物的变化,一般分为干燥、高温炭化及活化三个阶段。在干燥阶段,主要去除活性炭上的可挥发成分。高温炭化阶段是使活性炭上吸附的一部分有机物沸腾、汽化脱附,一部分有机物发生分解反应,生成小分子烃脱附出来,残余成分留在活性炭孔隙内成为“固定炭”。在这一阶段,温度将达到800～900°C,为避免活性炭的氧化,一般在抽真空或惰性气氛下进行。接下来的活化阶段中,往反应釜内通入CO2、CO、H2或水蒸气等气体,以清理活性炭微孔,使其恢复吸附性能,活化阶段是整个再生工艺的关键。热再生法虽然有再生效率高、应用范围广的特点,但在再生过程中,须外加能源加热,投资及运行费用较高。 1.2生物再生法 生物再生法是利用经驯化过的细菌,解析活性炭上吸附的有机物,并进一步消化分解成H2O和CO2的过程1,2]。生物再生法与污水处理中的生物法相类似,也有好氧法与厌氧法之分。由于活性炭本身的孔径很小,有的只有几纳米,微生物不能进入这样的孔隙,通常认为在再生过程中会发生细胞自溶现象,即细胞酶流至胞外,而活性炭对酶有吸附作用,因此在炭表面形成酶促中心,从而促进污染物分解,达到再生的目的。 生物法简单易行,投资和运行费用较低,但所需时间较长,受水质和温度的影响很大。微生物处理污染物的针对性很强,需就特定物质专门驯化。且在降解过程中一般不能将所有的有机物彻底分解成CO2和H2O,其中间产物仍残留在活性炭上,积累在微孔中,多次循环后再生效率会明显降低。因而限制了生物再生法的工业化应用。 1.3湿式氧化再生法 在高温高压的条件下,用氧气或空气作为氧化剂,将处于液相状态下活性炭上吸附的有机物氧化分解成小分子的一种处理方法,称为湿式氧化再生法4]。再生条件一般为200～250°C,3～7MPa,再生时间大多在60min以内。湿式氧化再生法处理对象广泛,反应时间短,再生效率稳定,再生开始后无需另外加热。但对于某些难降解有机物,可能会产生毒性更大的中间产物。同济大学环境学院以苯酚吸附等温线的变化为评价标准,系统地研究了活性炭湿式氧化再生过程中的主要影响因素,并从理论上探讨了其规律性;探讨了各主要因素之间的协同作用;考察了饱和炭多次循环再生的可能性;并对活性炭自身结构在湿式氧化过程中的变化情况进行了研究。实验获得的活性炭最佳再生条件为:再生温度230°C,再生时间1h,充氧pO20.6MPa,
科文环境科技有限公司 计算书 工程名称: 活性炭吸附塔 2016 年 5 月13 日
活性炭吸附塔 1、设计风量：Q＝20000m3/h＝5.56m3/s 。 2、参数设计要求： ①管道风速：V1＝10~20m/s， ②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V2＝0.8~1.2m/s ， ③过滤风速：V3＝0.2~0.6m/s ， ④过滤停留时间：T1＝0.2~2s ， ⑤碳层厚度：h＝0.2~0.5m ， ⑥碳层间距：0.3~0.5m 。活性炭颗粒性质： 平均直径d p =0.003m，表观密度ρs =670kg/ m3，堆积密度ρ B =470 kg/ m3 孔隙率0.5~0.75 ，取0.75 3、（1）管道直径d取0.8m，则管道截面积A1=0.50m2 则管道流速 V1=5.56÷0.50=11.12m/s ，满足设计要求。 （2）取炭体宽度B=2.2m，塔体高度H=2.5m， 则空塔风速V2=5.56÷2.2 ÷2.5=1.01m/s ，满足设计要求。 （3）炭层长度L1取4.3 m，2 层炭体， 则过滤风速V3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求4）取炭层厚度为0.35m，炭层间距取0.5m， 则过滤停留时间T1=0.35 ÷0.392=0.89s ，满足设计要求 5）塔体进出口与炭层距离取0.1m，则塔体主体长度L'=4.3+0.2=4.5m 则塔体长度L=4.5+0.73 ×2=5.96m 4 、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m =0.73m 两端缩口长0.8 2
专业技术资料 东莞市奇格斯电子科技有限公司 环保治理工程 方案编号：20111209 设 计 方 案 设计单位：创美环保 设计日期：二O一一年十二月
方案摘要一、喷漆废气治理工程 处理工艺：水喷淋+活性炭吸附塔工艺 处理规模：处理量3000m3/h，共1套； 工程造价：￥3.51万元二、移印废气治理工程 处理工艺：活性炭吸附塔工艺 处理规模：处理量10000m3/h，共1套； 工程造价：￥2.82万元三、发电机尾气及噪声治理工程 处理规模：125KW发电机1台 工程造价：￥6.95万元四、火烟治理工程 处理工艺：旋流板塔工艺 工程造价：￥3.34万元五、油烟治理工程 处理工艺：静电除尘工艺 工程造价：￥2.00万元六、监测费 项目造价: ￥0.50万元七、验收审批费 项目造价: ￥0.80万元
以上合计：￥19.92 万元 目录 第一章喷漆废气处理设计 (4) 一、工程概况 (4) 二、设计依据及标准 (4) 三、设计范围 (4) 四、设计条件 (4) 五、工艺设计 (5) 六、主要设备技术性能 (7) 第二章移印废气处理工程 (9) 一、工程概况 (9) 二、设计依据及标准 (9) 三、设计范围 (9) 四、设计条件 (9) 五、工艺设计 (10) 六、主要设备技术性能 (12) 第三章发电机尾气处理工艺设计 (13) 一、设计依据及标准 (13) 二、设计条件 (13) 三、工艺设计 (13) 第四章柴油发电机房噪声治理 (16) 第五章厨房油烟治理 (18) 第六章炉灶火烟治理工艺 (21) 第七章工程概算 (24) 一、喷漆废气处理工程概算 (24) 二、移印废气处理工程概算 (25) 三、发电机尾气治理工程概算 (26) 四、发电机噪音治理工程概算 (27) 五、厨房油烟废气治理工程概算 (28) 六、厨房火烟废气治理工程概算 (29) 第八章售后服务与支付方式 (30) 一、售后服务 (30) 二、付款方式 (30)
活性炭吸附塔 操 作 资 料 宁夏宇成蓝天环保输送设备有限公司 地址：宁夏银川市望远工业园区望银路 电话：0951-*******手机：187******** 目录
一、产品概述 (1) 1、设备工作原理 (1) 2、产品特点 (1) 3、技术参数 (2) 二、安装选型及要求 (3) 1、设备选型 (3) 2、安装要求 (3) 3、技术要求 (4) 三、设备的技术参数 (4) 四、设备操作说明 (5) 1系统开启 (5) 2系统关闭 (5) 五、故障原因与排除 (6) 六、设备保养事项 (7) 1、活性碳塔的压损增大的原因分析： (7) 2、活性碳及过滤网的更换 (7) 3、活性碳塔内的清理 (8) 六、安全注意事项 (8)
一、产品概述 活性炭过滤器又称之为活性炭除臭装置、活性炭吸附过滤器；活性炭过滤器是我公司生产的一种废气过滤吸附异味的环保设备装置，活性炭具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭过滤器用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理净化，其中在喷漆废气处理中应用最为广泛。 1、设备工作原理 有机废气气体由风机提供动力，正压或负压进入活性炭过滤器塔体，由于活性炭固体表面存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。 2、产品特点 活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。主要成分为炭，还含有少量氧、氢、硫、氮、氯。也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。具有较大的表面积（500~1000m^3/克）。有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。对于气、液的吸附可接近于活性炭本身的质量。 活性炭其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点高的物质越容易被吸附，压越大、温度越低、浓度越高、吸附量越大；反之，减压、升温有利气体的解吸。
活性炭的再生方法 1、热再生法：热再生是目前应用最多、工业上最成熟的活性炭再生方法，其原理是将湿炭用高温气体慢慢干燥，在加热过程中，被吸附的有机物.. 1、热再生法： 热再生是目前应用最多、工业上最成熟的活性炭再生方法，其原理是将湿炭用高温气体慢慢干燥，在加热过程中，被吸附的有机物按其性质不同，通过水蒸气蒸馏、解吸或热分解这些过程，以解吸、炭化、氧化的形式从活性炭的基质上消除。活性炭在再生过程中，根据加热到不同温度时有机物的变化，一般分为干燥、高温炭化及活化3 个阶段。热再生操作简单，成本低，但是其不能完全消除活性炭中的污染物，并且吸附性能没有得到很大的提高；同时由于所需温度较高，烧失也较大，造成得率较低。 2、生物再生法： 生物再生是利用微生物将吸附在活性炭上的污染物质氧化降解。微生物的分解效果在于：在活性炭颗粒周围生长了一层嫌气性生物膜，分解被吸附的高分子物质或者生物分解度低的物质。通过这种作用使难于被吸附的分解产物解吸，再通过外侧的好气性微生物而被氧化。生物法简单易行，投资和运行费用较低，但所需时间较长，受水质和温度的影响很大。微生物处理污染物的针对性很强，需特定物质专门驯化。且在降解过程中一般不能将所有的有机物彻底分解成CO2 和H2O，其中间产物仍残留在活性炭上，积累在微孔中，多次循环后再生效率会明显降低。 3、湿式氧化再生法： 活性炭湿式氧化再生是在高温高压条件下，用氧气或空气作为氧化剂，将处于液相状态下活性炭上吸附的有机物氧化分解成小分子的一种处理方法。湿式氧化再生法处理对象广泛，反应时间短，再生效率稳定。利用失效炭本身氧化热来维持反应系统温度，再生过程中无需另外加热。但湿式再生氧化也存在不足： 1) 随吸附种类不同，氧化难易程度相差很大，需选用催化剂，增加了成本； 2) 降低活性炭吸附性能，氧化液和废气需进一步处理； 3) 最佳氧化温度不易控制； 4) 所需设备需耐腐蚀、耐高压。
科文环境科技有限公司计算书 工程名称: 活性炭吸附塔 : 工程代号 艺业: 工专 : 算计 : 对校 : 审核
2016年5月13日 活性炭吸附塔33 /s5.56m1、设计风量：Q＝20000m。/h＝2、参数设计要求：V ＝10~20m/s，①管道风速：1，＝0.8~1.2m/sV②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：2，＝0.2~0.6m/s③过滤风速：V3，＝0.2~2s④过滤停留时间：T1，＝0.2~0.5m⑤碳层厚度：h 。⑥碳层间距：0.3~0.5m 活性炭颗粒性质：33mm，堆积密度ρ=470 kg/ 平均直径d=0.003m，表观密度ρ=670kg/ B s p 0.75 0.5~0.75，取孔隙率2 0.8m）管道直径d取，则管道截面积A=0.50m3、（11，满足设计要求。则管道流速V=5.56÷0.50=11.12m/s 1，2）取炭体宽度 B=2.2m，塔体高度H=2.5m （V=5.56÷2.2÷2.5=1.01m/s，满足设计要求。 则空塔风速2 m，2层炭体，3 （）炭层长度L取4.31，满足设计要求。2÷0.75=0.392m/s则过滤风速V=5.56÷2.2÷4.3÷3 0.5m，，炭层间距取（4）取炭层厚度为0.35m 0.392=0.89s，满足设计要求。则过滤停留时间T=0.35÷1 L'=4.3+0.2=4.5m （5）塔体进出口与炭层距离取0.1m，则塔体主体长度????22223d3H2.25?2.B0.8?????= 两端缩口长L”= =0.73m -- ????323222????则塔体长度L=4.5+0.73×2=5.96m 4、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m 活性炭吸附塔 33/s。5.56m20000m /h＝1、设计风量：Q＝2、参数设计要求： ①管道风速：V＝10~20m/s，1②空塔气速为气体通过吸附器整个横截面的速度。空塔风速：V＝0.8~1.2m/s，2③过滤风速：V＝0.2~0.6m/s，3④过滤停留时间：T＝0.2~2s，1⑤碳层厚度：h＝0.2~0.5m， ⑥碳层间距：0.3~0.5m。 活性炭颗粒性质： 33mm，堆积密度d=0.003m，表观密度ρ=670kg/ρ=470 kg/平均直径p B s 2 =0.50m0.8m，则管道截面积A、（1）管道直径d取31则管道流速V=5.56
木炭与活性炭的区别： 众所周知，把木材隔绝空气，加强热即可得到木炭，木炭是一种多孔性的含碳物质。它的表面积很大，能吸附其他物质的分子，有较强的吸附功能。如果在制取木炭时不断的通入高温水蒸汽，除去沾附在木炭表面的油质，使内部的无数管道通畅，那么木炭的表面积必然更大，这就成为了活性炭，它也是一种多孔性的含碳物质，其高度发达的孔隙结构，使它具有比木炭更庞大的比表面积，所以更容易吸附空气中的有毒、有害气体(杂质)，起到净化空气的作用。 木质活性炭的工作原理： 活性炭的原子具有很大的比表面积，使其表现出对外部的很强的吸引力。这些被称为范德华力会吸引气体或液体周围的分子。这些吸引力和周围媒介中分子间的作用力的合力使活性炭具有了表面吸附力。一些分子的结构使其具有比其他分子更容易被吸收的特性，根据这个原理我们就能分离不同的分子。 物理吸附发生在排除气流和液体流中污染物的过程中。多孔的结构给活性炭提供很大的比表面积，使污染物很容易聚集在活性炭中。这种吸引力存在所有的分子之中。这样，孔壁的表面分子有很强的吸引力，并通过孔隙的通道吸引污染物的分子。必须指出的是：被吸附的污染物的分子，必须比张开的孔的尺寸要小，这样它们才可以通过孔并被聚积起来。现在，你可以理解，我们为什么要用不同的原材料和活化条件来生产不同种类具有不同孔隙结构的活性炭，其目的就是使我们的产品适用于不同的用途。 除了物理吸附作用之外，化学反应也发生在碳的表面。活性炭不仅包含碳成份，在其表面还包含少量氢成份和氧成份，这些成份以各种化合物和功能性物质的形式存在，包括：碳酰基、羟基、苯酚、酯类、苯醌等。这些在碳表面的氧化剂和络合物能够与活性炭吸附的物质产生化学反应。以下有一个典型的例子：在水处理过程中，活性炭在水中和氯发生作用，把氯转化为氯化物。这样，氯就被清除了，在水中的讨厌的味道和异味也就没有了。 木质活性炭的生产工艺及性质： 1.木炭的外部形态：质量高的木炭断面具有黑色光泽，敲打时发出响亮清脆的金属声。在不同的温度下烧制的木炭，其外部形态是不同的。在低于250摄氏度时烧制的炭，表面带褐色，不易敲断，燃烧时有火焰;300—350摄氏度烧制的木炭表面呈黑色，当烧制温度达500摄氏度时，敲打时，木炭发出响亮金属声。 2.木炭的固定碳：固定碳是一个假定的概念，它是在规定的高温，一般为850—950摄氏度下，不通入空气进行煅烧时的无灰分的木炭。一般的木炭可能含70%—80%的固定碳。随煅烧温度升高，木炭中固定碳的相对含量增加。 3.木炭的挥发分：木炭在高温下煅烧时放出一氧化碳、二氧化碳、氢、甲烷和其他碳氢化合物等气态产物称为挥发分。烧制木炭的温度在300—700摄氏度以内时，随着温度的升高，木炭煅烧时所分出的挥发分的组成发生下列变化：二氧化碳、一氧化碳和甲烷的含量逐渐降低，而氢的含量逐渐增加。烧炭的温度升高时，木炭的发热量增高，而气体的发热量降低。 4.木炭的机械强度：木炭的机械强度表示它对压碎和磨损的抵抗能力，它在木炭的转装和运输上以及在冶金工业应用上有很大意义。转载的次数愈多，在熔铁炉的炉胸中，木炭受到上部炉料强大压力，而由上向下移动时，则受到炉料块和炉胸壁的强烈摩擦，如果木炭变成碎屑，气体难以通过炉料，熔铁炉的操作就会发生故障。木炭强度沿纵向较高，径向较低，而弦向最低。当烧制木炭最终温度相同时，木炭强度随烧炭时间的增加而增加。 5.木炭的比重和孔隙度：木炭的比重因树种、木材的质量、炭化的最终温度和升温速度而不同。一般比重大的木材烧成的木炭比重也大。木炭孔隙度决定木炭大部份性质，如反应能力、
活性炭常识 活性炭的作用：防毒、除毒、脱色、去臭 活性炭具有一种强烈的“物理吸附”和“化学吸附”的作用，可将某些有机化合物吸附而达到去除效果，利用这个原理，我们就能很快而有效地去除水族箱水质中的有害物质、臭味以及色素等等，使水质获得直接而迅速的改善。水族市场出售有多种活性炭产品，许多水族爱好者很难辨别它们的好坏。有的产品根本只是木炭而已，无法有效地去除有害物质，这种从表面上看起来象木炭的产品，通常具有光泽，最好不要购买。好的活性炭产品是经过“活化处理”的，所谓“活化处理”是指在制造过程中，将活性炭的孔隙率给予显著地提高，使其更具吸附力。但是产品是否有经过“活化处理”用肉眼是很难辩识的，通常只能根据产品的特性说明去判断。此外，在选购时请记住颗粒愈小，效果愈好。因为它的总表面积愈大，孔隙愈多。但颗粒也不可太细而成粉末状，以免造成使用上的不便，影响到过滤器的过滤流量。一般以粒度约为直径较佳。活性炭虽然可用予去除水质中的悬浮物，但它的空隙很快就会被悬浮物堵塞，而失去原来的功效。所以应该把它放置在过滤棉的下面，让过滤棉先处理掉水质中的悬浮物后，过滤棉无法处理的可溶性有害物质再交由活性炭来处理，但为防止颗粒太小的活性炭随着滤水的尾程流入水族箱内，也为了以后能方便地更换，最好是将它作为第二层过滤材料来放置，而将其他的过滤材料，诸如：生物过滤球、陶瓷圈等等放置其下。使用活性炭应该注意一下几点：使用前要清洗去除粉尘，否则这些黑色的粉尘可能暂时会影响水质的清洁度。但建议不要直接用新鲜的自来水冲洗，因为活性炭的多孔隙一旦吸附大量自来水中的氯以及漂白粉，在随后放置到过滤器中使用时对水质造成的破坏，相信勿需我多言。靠平时简单的清洗，是无法将活性炭的多孔隙中堵塞的杂物清洁干净的。所以，务必定期更换活性炭，以免活性炭因“吸附饱和”而失去功效。且更换的时机最好不要等它失效以后再更换，如此方可确保活性炭能不断地把水族箱水质中的有害物质去除。建议每月更换活性炭的处理水质的效率与其处理用量相关，通常为“用量多处理水质的效果也相对好”。定量的活性炭被使用后，在使用初期应该经常观测水质的变化，并留意观测结果，以作为多长时间活性炭失效而更换的时间判断依据。在使用治疗鱼病的药剂时，应该暂时将活性炭取出，暂停使用。以免药物被活性炭吸附而降低治疗效果 活性炭产品的再生 活性炭目前在环境保护，工业与民用方面己被大量使用,并且取得了相当的成效,然而活性炭在吸附饱合被更换后,使用单位均将其废弃,掩埋或烧掉,造成资源的浪费和对环境的再污染。 活性炭吸附是一个物理过程，因此还可以采用高温蒸汽将使用过的活性炭内之杂质进行脱附，并使其恢复原有之活性，以达到重复使用的目的，具有明显的经济效益。 再生后的活性炭其用途仍可连续重复使用及再生。 活性炭产品之间如何区分，应该如何选择活性炭呢？ 活性炭是由各种富含碳的原料制造而成。因此，用不同的原料制造的活性炭必然会有不同的特性。一般来说，以煤为原料制造的活性炭通常采用水蒸气或二氧化碳气体活化，产品的形状以颗粒状为主，其孔

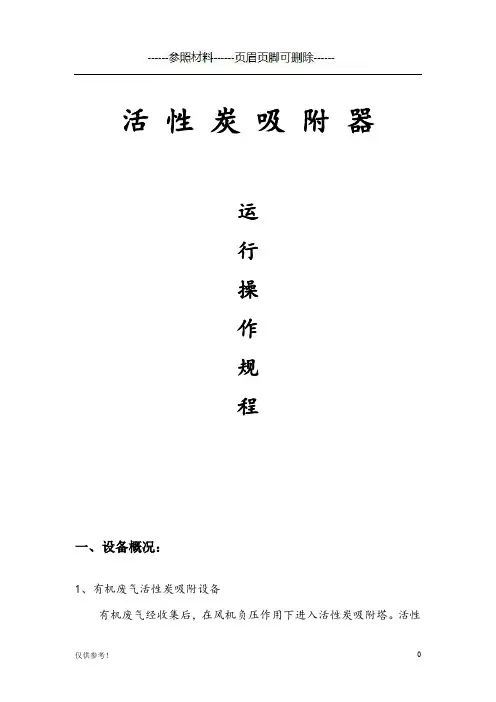

活性炭吸附器 运 行 操 作 规 程 一、设备概况： 1、有机废气活性炭吸附设备
有机废气经收集后，在风机负压作用下进入活性炭吸附塔。活性炭吸附是利用活性炭的多孔性，存在吸引力的原理而开发的。由于固体表面上存在着未平衡饱和的分子力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓集并保持在固体表面，这种现象就是吸附现象。本工艺所采用的活性炭吸附法就是利用固体表面的这种性质，当废气与大表面积的多孔性活性炭相接触，废气中的污染物被吸附在活性炭固体表面，从而与气体混合物分离，达到净化的目的。 二、操作准备工作： 1、检查风机是否卡滞，转动轴油是否正常； 2、合上电源，观察压力数显表、温度数显表、电压表显示是否正 常； 3、确认自动和手动开关方程置什么位置； 三、操作程序： 1、把方程开关转换成自动操作程序 2、检查有机废气进风/出风阀门是否开启。 3、按离心风机启动按钮，风机正常运行。

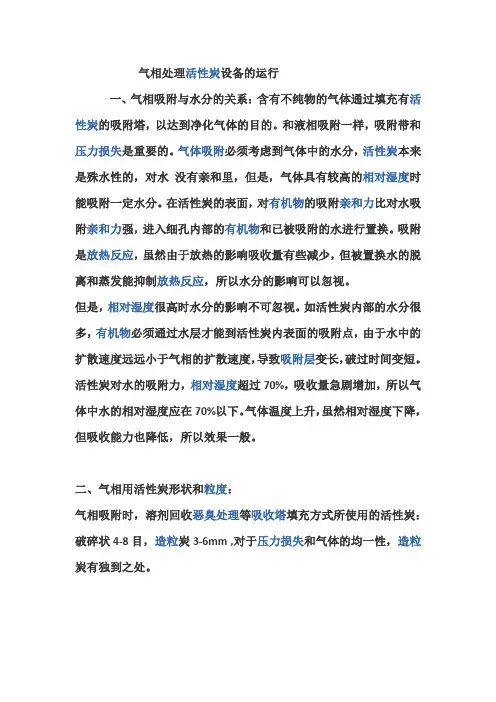

四、活性炭吸附设备工作原理： 吸附现象是发生在两个不同相界面的现象，吸附过程就是在界面上的扩散过程，是发生在固体表面的吸附，这是由于固体表面存在着剩余的吸引力而引起的。吸附可分为物理吸附和化学吸附；物理吸附亦称范德华吸附，是由于吸附剂与吸附质分子之间的静电力或范德华引力导致物理吸附引起的，当固体和气体之间的分子引力大于气体分子之间的引力时，即使气体的压力低于与操作温度相对应的饱和蒸气压，气体分子也会冷凝在固体表面上，物理吸附是一种放热过程。化学吸附亦称活性吸附，是由于吸附剂表面与吸附质分子间的化学反应力导致化学吸附，它涉及分子中化学键的破坏和重新结合，因此，化学吸附过程的吸附热较物理吸附过程大。在吸附过程中，物理吸附和化学吸附之间没有严格的界限，同一物质在较低温度下可能发生物理吸附，而在较高温度下往往是化学吸附。活性炭纤维吸附以物理吸附为主，但由于表面活性剂的存在，也有一定的化学吸附作用。 活性炭对废气吸附的特点： （1）、对于芳香族化合物的吸附优于对非芳香族化合物的吸附。 （2）、对带有支键的烃类物理的吸附优于对直链烃类物质的吸附。 （3）、对有机物中含有无机基团物质的吸附总是低于不含无机基团物质的吸附。 （4）、对分子量大和沸点高的化合的的吸附总是高于分子量小和沸
活性炭吸附塔设备技术原理及应用实例 一、活性炭吸附塔概述 DR系列|活性炭吸附过滤塔是杭州绿然环保设备有限公司设计、生产的一种废气净化、吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中最适用于喷漆废气处理的净化。 二、工作原理 尾气由风机提供动力，正压或负压进入活性炭吸附塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入活性炭吸附塔体，净化气体高空达标排放。 三、技术简介 1、活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。主要成份为炭，还含有少量氧、氢、硫、氮、氯。也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。具有较大的表面积（500～1000㎡/克）。有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。对于气、液的吸附可接近于活性炭本身的质量的。 其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。 活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。 2、活性炭吸附塔产品优点： 1、吸附效率高，效果明显，适用面广； 2、维护方便，无技术要求； 3、能同时处理多种混合废气。 3、活性炭吸附塔产品缺点：运行成本相对较高； 4、活性炭吸附塔分类：可分为方形或圆形。 5、活性炭吸附塔适用范围： 活性炭吸附塔主要应用于：电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造及家具生产等行业的废气净化，其中最适用于喷漆废气的处理净化。 四、DR系列|活性炭吸附塔设备型号及参数
活性炭的再生方法 1.高温再生法 改变吸附平衡，达到脱附和分解目的。应用最广的方式是加水蒸气、惰性气体、燃烧气体、C02，加热至700/1000℃。 (1)脱水干燥，首先将活性炭和输送液相分离，然后将活性炭加热至100～150℃，把活性炭细孔中的水分(含水率将近40%～50%)蒸发出来，同时使部分低沸点的有机质也挥发出来，另一部分被炭化，留在活性炭的细孔中。干燥所需热量约为再生总能耗的50%，所用容积占总再生装置的30%～40%。 (2)炭化加热至300～700~ 使低沸点的有机物全部挥发出来。 高沸点的有机物出现热分解，一部分成为低沸点有机物挥发脱附，另一部分被炭化后留在活性炭的细孔中。升温速度和炭化温度随吸附剂类型而定。 (3)活化继续加热至700～1000~ 并向活性炭细孔中通入活化气体(如水蒸气、二氧化碳及氧气等)，将残留在微孔中的碳，化物分解为一氧化碳、二氧化碳和氢等活化气体逸出，达到重新造孔的目的。(4)冷却，把活化后的活性炭用水急剧冷却，防止氧化。 2.化学氧化再生法 氧气、空气、Os、氯水、溴水、高锰酸钾等氧化剂，电解氧化(在阳极)，酸碱浸洗等。 用法主要指湿式氧化法，主要用于粉状活性炭的再生。其工艺流程是：将饱和失效的粉状活性炭用高压泵送入换热器，再经水蒸气
加热器送人再生反应器。在220℃、5.3MP。的高温、高压条件下，活性炭吸附的有机物与送入塔内的空气中的氧发生氧化分解反应，使活性炭得到再生。再生后的炭经换热器冷却后，送入再生储槽待用。 湿式氧化法具有适用范围广(包括对污染种类和浓度的适应性)、处理效率高、二次污染低、氧化速率快、装置小、可回收能量和有用物质等优点。 3. 药剂再生法 (萃取法) 用苯、丙酮、甲醇、异丙醇、±代烷等有机溶剂清洗。利用化学药剂与吸附质之间的化学反应使吸附质解吸的再生方法。药剂再生又分无机药剂再生和有机溶剂再生两种方法。无机药剂再生以H2S04、HCl或NaOH等为再生剂，使吸附在活性炭上的污染物转化为易溶于水的物质而得到解吸。有机溶剂再生法是用苯、丙酮或甲醇等有机溶剂将吸附在活性炭上的有机物在溶剂的萃取作用下得以解吸。 药剂再生可直接在吸附塔中进行，设备及操作管理简单，且有利于回收有用物质。但再生不完全，随再生次数的增加，活性炭的吸附性能会明显降低，需要补充新炭，废弃部分饱和炭。 4.生物再生法 好气菌、厌气菌、将炭上吸附有机物氧化分解成CO2和H2O，使炭再生。 5.电热再生法 直接电流加热;微波再生900～4000MHz，高频脉冲放电再生。
东莞越创环保科技有限公司 活性炭吸附装置操作说明书 （定期保养与维护） 1. 此设备工作运行过程中是绝对禁止打开检修门，如要检修关闭风 机后进行。 2. 设备使用一个月应检查设备内部。 2.1检查设备外部是否有损伤，破裂，否则应给予修正。 2.2检查活性炭支撑体是否有破裂、损坏，否则应给予修正。 2.3检查活性炭棉是否被漆雾堵塞，如是应该更换。 2.4检查设备门螺丝是否松脱，否则需给予修正。 3.不可用水冲洗设备内部。 4.非工程技术人员，请勿自行改装，以免发生不能正常工作。 5.每三个月更换一次活性炭。 活性炭使用注意事项 1.运输与装卸：活性炭在运输过程中，不得用铁钩拖拽，应防止与坚硬物质混 装，不可强烈振动、磨擦、踩、砸，严禁抛掷，应轻装轻卸，以减少炭粒破碎，影响使用。 2.储存：应储存于阴凉干燥处，防止内外包装袋破裂，防止受潮和吸附空气中其 它物质，影响使用效果。严禁与有毒有害气体或易挥发物质混放，存放要远离污染源。 3.严禁水浸：活性炭属于多孔性吸附类物质，所以在运输、储存和使用过程 中，都要绝对防止水浸，因水浸后，水填充了活性孔隙，减少了活性炭比表面与气体的直接接触，严重影响使用效果。 4.防止焦油类物质：在使用过程中，应禁止焦油类粘稠物质进入活性炭床，以 免堵塞活性炭孔隙或遮盖了活性炭展开表面，使气体不能与活性炭展开表面接触，失去应用效果，如气体中含有此类物质，应在气体进入活性炭床前进行清除（最好有除焦设备）以达到好的应用效果。 5.防火：活性炭在储存或运输时，防止与火源直接接触，以防着火。活性 炭再生时避免进氧并再生彻底，再生后必须用蒸气冷却降至800C以下，否则温度高，遇氧，活性炭自燃。 6.装填：装填时应先筛去因搬运产生的碎粒与粉尘。然后层层均匀紧密铺开， 不得随意堆放，以免装填不均，最终造成气体偏流，影响使用效果。装填结
活性炭的再生方法 1. 热再生法加热再生法是发展史最长应用最广泛的一种再生方法。加热再生过程是利用吸附饱和 活性炭中的吸附质能过在高温下从活性炭孔隙中解吸的特点，使吸附质在高温下解吸，从而使活性炭原来被堵塞的孔隙打开，恢复其吸附性能。施加高温后，分子振动能增加，改变其吸附平衡关系，使吸附质分子脱离活性炭表面进人气相。加热再生由于能够分解多种多样的吸附质而具有通用性，而且再生彻底，一直是再生方法的主流。 加热再生有再生率高，再生时间短（颗粒炭30—60min ，粉状炭几秒钟）等优点，但也有 再生损失大（每次损失约3％一10％），运转条件严格，操作费用大等缺点。 2. 生物再生法生物再生法是利用微生物将活性炭表面吸附的有机污染物降解。生物再生法与污水处理中的生物法相类似，也有好氧法与厌氧法之分。由于活性炭本身的孔径很小，有的只有几纳米，微生物不能进入这样的孔隙，通常认为在再生过程中会发生细胞自溶现象，即细胞酶流至胞外，而活性炭对酶有吸附作用，因此在炭表面形成酶促中心，从而促进污染物分解，达到再生的目的。 活性炭生物再生的设备和工艺均比较简单、且方法本身对活性炭无危害作用。但是有机物氧化速度缓慢、再生时问长，吸附容量的恢复程度有限，更重要的是对吸附质具有一定选择性，生物不能降解的吸附质不能应用此法。3. 溶剂再生法溶剂再生法是利用活性炭、溶剂与被吸附质三者之间的相平衡关系，通过改变温度、溶剂的pH 值等条件，打破吸附平衡，将吸附质从活性炭上脱附下来。根据所用溶剂的不同，可分为无机溶剂再生法和有机溶剂再生法。前者用无机酸（H2SO4、HCl 等）或碱（NaOH 等） 作为再生溶剂；后者用苯、丙酮及甲醇等有机溶剂萃取吸附在活性炭上的吸附质。 溶剂再生法一般比较适用于那些可逆吸附，如对高浓度、低沸点有机废水的吸附。它的针对性较 强，往往一种溶剂只能脱附某些污染物，而水处理过程中的污染物种类繁多，变化不定，因此一 种特定溶剂的应用范围较窄。溶剂再生法再生效率较低，只能达到60-70% ，而且会带来二次污 染，应用受到限制。 4. 电化学再生法电化学再生法将活性炭填充在两个主电极之间，在电解液中加以直流电场，活性炭在电场作用下极化，一端成阳极，另一端呈阴极，形成微电解槽，在活性炭的阴极部位和阳极部位可分别发生还原反应和氧化反应，吸附在活性炭上的污染物大部分被分解，小部分因电泳力作用发生脱附而使活性炭再生。 电化学再生法操作方便且效率高、能耗低、炭损失少，受处理对象局限小，可以避免二次污染。但是。再生活性炭的吸附性能随再生次数的增加而略有下降。 5. 超临界流体再生法许多物质在常压常温下对某些物质的溶解能力极小, 而在亚临界状态或超临界状态下却具有异常大的溶解能力。在超临界状态下, 稍改变压力, 溶解度会产生数量级的变化。利用这种性质, 可以把超临界流体作为萃取剂, 通过调节操作压力来实现溶质的分离, 即超临界流体萃取技术。超临界流体（SCF）的特殊性质和其技术原理确定了它用于再生活性炭的可性性，二氧化碳的临界温度31 C ,近于常温，临界压力（712MPa）不甚高，具有无毒、不可 燃、不污染环境以及易获得超临界状态等优点, 是超临界流体萃取技术应用中首选的萃取剂。 通过理论分析和实验结果，证明SCF 再生方法具有以下优点: （1）温度低， SCF 吸附操作不改变污染物的化学性质和活性炭的原有结构，在吸附性能方面 可以保持与新鲜活性炭一样； (2) 在SCF再生中，活性炭无任何损耗； (3) SCF再生可以方便地收集污染物，利于重新利用或集中焚烧，切断了二次污染； (4) SCF再生可以将干燥、脱除有机物连续操作化，做到一步完成。 6?微波辐射再生法 当微波遇到不同材料时，会产生反射、吸收和穿透现象，这取决于材料的介电常数、介质损耗系数、比热、形状和含水量等特性。大多数导体能反射微波，所以在微波系统中，导 体用来传播和反射微波能量；而绝缘体则可以将微波部分反射或被穿透；所以其吸收微波 的功率小；介质的性能介于金属和绝缘体之间，具有吸收、穿透和反射微波的性能，故在微
操作规程编号：LX-FS-A71166 水处理设备（预处理设备）操作规 程范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
水处理设备（预处理设备）操作规 程范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 水处理设备中预处理部分主要目的是去除原水中的悬浮物、微生物、胶体、溶解气体及部分有机物，为脱盐及后处理工序创造条件，达到电渗析、反渗透、离子交换等设备的进水要求。 预处理设备主要有：机械过滤（石英砂过滤）、活性炭吸附过滤器、精密过滤器。 机械过滤器主要用于去除水中的悬浮物、机械杂质，设备外壳为不锈钢制成，内衬天然橡胶，体内配有先进的布水器，内装介质为精制石英砂、无烟煤等。
活性炭吸附装置工艺流程图（完整）一．主画面工艺流程图：
二．第一组吸附塔共工艺流程图： 三．第二组吸附塔工艺流程图：
四．第三组吸附塔工艺流程图： 五．反冲洗工艺流程图：
自动反冲洗操作说明： 1.维护检修已完成，所有安全标识牌已全部取下，方能执行运行操作； 2.检查管道、管网工况应正常，各连接部位应紧固、牢靠通畅无破损滴漏现象； 3.仪表、电气部分工况应正常、上电正常能正常投运，现场数据与远传数据应 一致； 4.电机、泵、减速机润滑油应正常，油位应正常在油标尺上无漏油现象； 5.检查确认打开机封冷却循环水系统应正常； 6.关闭要反冲洗塔的进水阀、出水阀； 7.检查确认打开要启动的反冲洗水泵前/泵后手动阀门； 8.选择需要反冲洗的吸附塔、反冲洗水泵以及循环次数； 9.确认各项准备工作已经完成； 10.鼠标点击选择开关为自动状态； 11.鼠标点击启动按钮“启动反冲洗”键，按设定好的程序自动进行反冲洗；
12.在任何情况下，只要按下“停止反冲洗”按钮程序执行----关闭反冲洗水电动 阀EV-110/EV-111/EV112、停止反冲洗水泵P-110/P-111/P-112、关闭反冲洗进水阀、反冲洗出水阀。 六．补碳工艺流程图： 自动补炭操作说明： 1.维护检修已完成，所有安全标识牌已全部取下，方能执行运行操作； 2.检查管道、管网工况应正常，各连接部位应紧固、牢靠通畅无破损滴漏现象； 3.仪表、电气部分工况应正常、上电正常能正常投运，现场数据与远传数据应一致； 4.电机、泵、减速机润滑油应正常，油位应正常在油标尺上无漏油现象； 5.检查确认打开机封冷却循环水系统应正常； 6.关闭要补炭塔的进水阀、出水阀；
