交流接触器常开常闭触点作用
常规L1，L2，L3为A相B相C相电源进线，
A1，A2为接触器线圈两端；有两个A2是厂家为方便接线；A2有两个接线点，是一样的，接线是可以A1,.A2接在接触器一侧，也可以接在接触器两侧；
13NO, 14NO为常闭接触点；
NC和NO都是辅助触点，NC是常闭点，NO是常开点。NO和NC的触点编号是有规律的，11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和23是一对常开点，以此类推，凡是有2的点都是常闭点，有4的点，都是常开点。偶数编号是引出端奇数编号是公共端。
常开-------在接触器没有工作的情况下，该触点为开路
常闭--------在接触器没有工作的情况下，该触点为闭合。
工作时常闭触点先断开，常开触点再闭合。当接触器线圈断电时，常开触点先断开，常闭触点再闭合复位。
常闭点跟常开点相当于两个开关，只是起到接通和断开线路的作用。你在常开点外接的是多少的电压，当线圈吸合时，常开点上的电压就是多少
交流接触器接线图图解 第一、交流接触器在电动机直接启动电路中的应用 直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。功率22kW及以下的电动机可采用直接启动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。那样安全性较差，曾发生过弧光烧人的事故。 电动机直接启动的一次电路和二次电路分别见图l和图2。 图1
图２ 所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。下面具体分析电动机直接启动电路的工作过程。 图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS 的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)

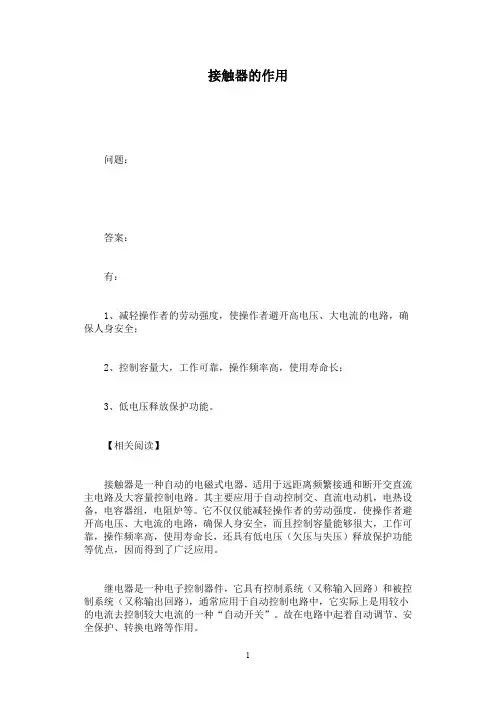

交流接触器作用和工作原理 交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。 超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。 交流接触器工作原理 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接
通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。 一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。 二: 首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或 380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。
交流接触器接线控制图 电动机可逆运行控制电路 为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。 线路分析如下： 一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L 3、L2、L1，即反向运行。 三、互锁环节：具有禁止功能在线路中起安全保护作用
1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。 2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。 四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。 五、电动机的过载保护由热继电器FR完成。 电动机可逆运行控制接线示意图

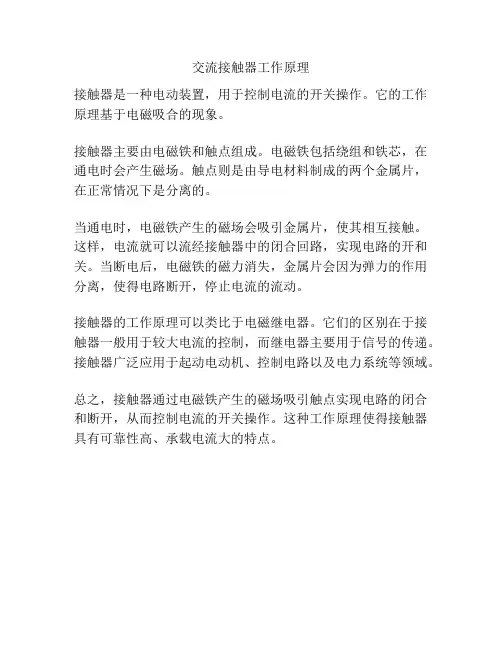

交流接触器的工作原理和检测 方法图文教程 接触器是一种电磁式的自动开关，是一种依靠电磁力的作用是触点闭合或分离的自动电器，用于接通或断开电动机或其他用电设备电路，适用于远距离接通或断开交直流主电路或大容量控制电路。 接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。 交流接触器主要由四部分组成：
(1)电磁系统,包括吸引线圈、动铁芯和静铁芯； (2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的，主接点一般是常开接点，而辅助接点常有一对常开接点或常闭接点； (3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头； (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
符号NO表示常开，常开触点通常情况下是断开状态，即线圈未得电的情况下断开的。NC表示常闭，常闭触点通常情况下是关合状态，即线圈未得电的情况下闭合的。 在A1和A2接线端子之间有线圈的标识，其代表含义如下： M5线圈是交流220v50hz,M7线圈是交流220v50/60hz； Q5线圈是交流380v50hz,Q7线圈是交流380v50/60hz。 交流接触器一般会配合辅助触头使用。 接触器的选型 1.主触点的额定电压 主触点的额定电压大于负载的额定电压。 2.主触点的额定电流 主触点的额定电流大于负载的额定电流。 3.线圈的额定电压 线圈的额定电压根据控制回路的电压来选择。 线圈的判断方法 1.将指针式万用表拨至“R×100”档，调零或将数字万用 表拨至2k档。
教你认识交流接触器
结构与工作原理 (一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成： 图1 CJ10-20型交流接触器

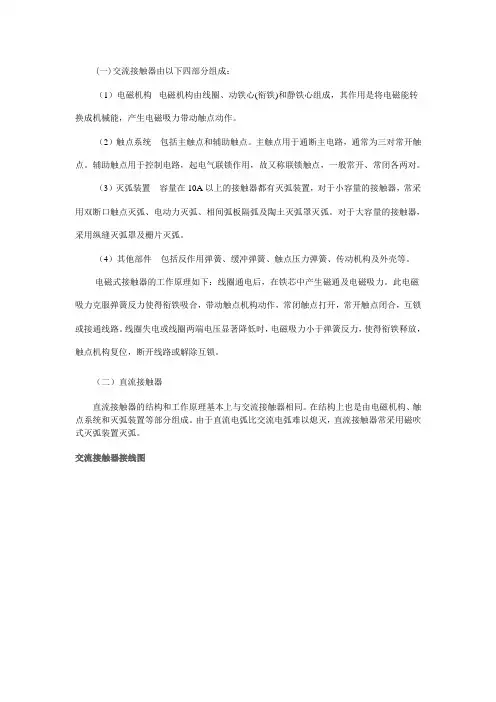

1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹 簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点 （1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。 （3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外
壳等。 电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。 （二）直流接触器 直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。 交流接触器的分类及基本参数 1．交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。 ②按灭弧介质分可分为空气式接触器、真空式接触器等。依靠空气绝缘的接
交流接触器接线图图文讲解 电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触 电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。故障现象预处理；
1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。 3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。 电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。线路分析如下：
一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 二、反向启动： 1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L 3、L2、L1，即反向运行。 三、互锁环节：具有禁止功能在线路中起安全保护作用 1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。 2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只
交流接触器结构与工作原理 (一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成： 图1 CJ10-20型交流接触器 1一灭弧罩2一触点压力弹簧片3一主触点4一反作用弹簧 5一线圈6一短路环7一静铁心8一弹簧9一动铁心 10一辅助常开触点11一辅助常闭触点 （1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常 开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳 等。 电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。 （二）直流接触器 直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直 流接触器常采用磁吹式灭弧装置灭弧。 交流接触器的分类及基本参数 1．交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接
交流接触器的接线方式以及接线图 2016-10-18 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。 当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。 交流接触器是只能用在交流线路中的，倘若硬要把交流接触器接在直流上那么其结果必然是烧毁线路严重以至烧毁设备。
交流接触器主要组成部分 (1) 电磁系统,包括吸引线圈、动铁芯和静铁芯； (2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的； (3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头； (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器接线方式 接触器上面都有标注（以实际为准) 1L 3L 5L对应2T 4T 6T 是接主触点 对应的线圈有接线柱A1 A2 还有辅助触点对应接就可以 13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
交流接触器接线图
电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。 故障现象预处理； 1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。
交流接触器的介绍 交流接触器的主要工作是接通和断开用电器的电路。之所以用两种触头是为了减少因通断瞬间产生电弧的损害，延长主触头的寿命。辅助触头更换比较容易，价格也便宜。(主辅触头分别动作的时间差及小，故不会影响用电器工作。 如：吸合时，辅助触头先吸合通过小电流，主触头吸合时就不会产生较大的电弧了。断开时主触头先断开，这时辅助触头还有电流流过，在主辅头断开时就不会有产生较大的电弧了。 1、交流的工作原理: 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。 2、交流的选择： (1)持续运行的设备。接触器按67-75%算.即100A的交流，只能控制最大额定电流是67-75A以下的设备。 (2)间断运行的设备。按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。 (3)反复短时工作的设备。接触器按116-120%算。即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。 3、交流接触器的接法: 一:一般三相一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。 二:首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少(220V或380V)，一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。 4、交流的基本分类 交流接触器又可分为电磁式，永磁式和真空式三种。
短路环工作原理及作用 交流接触器的铁心由硅钢片叠压而成. 这样可以减少交变磁通在铁心中的涡流和磁滞损耗. 在有交变电流通过电磁线圈时. 线圈对衔铁的吸引力也是交变的. 当交流电流通过零值时, 线圈磁通变为零. 对衔铁的吸引力也为零. 衔铁在复位弹簧作用下将产生释放趋势. 这使动静铁心之间的吸引力随着交流电的变化而变化. 从而产生变化和噪声'加速动静铁心接触产生的磨损. 引起给合不良.严重时还会使触点烧蚀. 为了消除此弊端.在铁心柱端面的一部分嵌入一只铜环. 名为/短路环/ 该短路环相当于变压器的副边绕组. 在线圈通入交流电时不仅线圈产生磁通. 短路环中的感应电流也产生磁通. 此时短路环相当于纯电感电路. 从纯电感电路的相位可知. 线圈电流磁通与短路环感应电流磁通不同时为零.即电源输入的交变 电流通过零值时短路环感应电流不为零. 此时它的磁通对衔铁对将起着吸咐作用. 从而克服了衔铁被释放的趋势.使衔铁在通电过程总是处于吸合状态. 明显减少了振动噪声. 所以短路环又名消振环 材料 通常由康铜或镍铬合金制成
第2节电磁铁的吸力与特性 电磁铁的吸力计算基本公式 这里只给出电磁铁吸力计算的基本公式，以便做简单的定性分析。 （一）直流电磁铁的吸力计算基本公式 根据物理学推导，我们可以得到计算电磁铁衔铁吸力F的基本计算公式： （4－1）式中φ――磁极端面磁通(Wb)； S――磁极的面积(㎝2)。 这个公式是在假定磁极端面下的磁力线均匀分布的情况下得出的，适合工作气隙δ较小时的分析。 （二）交流电磁铁的吸力计算及分析 交流电磁铁的吸力计算公式可以在直流电磁铁计算公式的基础上得到。 设交流电磁铁中的交变磁通为：
交流接触器结构和工作原理图解 摘要: 交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。 (1)电磁系统。交流接触器的电磁系统主要由线圈、铁心(静铁心)和衔铁(动铁心)三部分组成。其作用是利用电磁线圈的通电或断电，使衔铁和铁心吸合或释放，从而带 ... 交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。 (1)电磁系统。交流接触器的电磁系统主要由线圈、铁心(静铁心)和衔铁(动铁心)三部分组成。其作用是利用电磁线圈的通电或断电，使衔铁和铁心吸合或释放，从而带动动触头与静触头闭合或分断，实现接通或断开电路的目的。 (2)触头系统。交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式三种，分别如图1(a)、(b)和(c)所示。按触头的结构形式划分，有桥式触头和指形触头两种，如图2所示。 图1 触头的三种接触形式 (a)点接触;(b)线接触; (c)面接触
图2 触头的结构形式 (a)双断点桥式触头;(b)指形触头 1-静触头;2-动触头;3-触头压力弹簧 (3)灭弧装置。交流接触器在断开大电流或高压电路时，在动静触头之间会产生很强的电弧。电弧是触头间气体在强电场作用下产生的放电现象。电弧一方面会灼伤触头，减少触头的使用寿命;另一方面会使电路切断时间延长，甚至造成弧光短路或引起火灾事故。触头开合过程中的电压越高、电流越大、弧区温度越高，电弧就越强。低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施，促使电弧尽快熄灭。在交流接触器中常用的灭弧方法有以下几种: 1)双断口电动力灭弧。该种灭弧装置如图3 (a)所示。这种灭弧方法是将整个电弧分割成两段，同时利用触头回路本身的电动力F把电弧向两侧拉长，使电弧热量在拉长的过程中散发、冷却而熄灭。容量较小的交流接触器，如CJ10 - 10型等，多采用这种方法灭弧。 2)纵缝灭弧。该种装置如图3 (b)所示，由耐弧陶土、石棉水泥等材料制成的灭弧罩内每相有一个或多个纵缝，缝的下部较宽以便放置触头，缝的上部较窄，以便压缩电弧，使电弧与灭弧室壁有很好的接触。当触头分断时，电弧被外磁场或电动力吹入缝内，其热量传递给室壁，电弧被迅速冷却熄灭。额定电流在20A以上的CJ10系列均采用这种灭弧方法。 图3 灭弧装置 (a)双断口电动力灭弧;(b)纵缝灭弧
交流接触器的接线方式以及接线图 交流接触器的工作原理 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。 当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。 交流接触器是只能用在交流线路中的，倘若硬要把交流接触器接在直 流上那么其结果必然是烧毁线路严重以至烧毁设备。 交流接触器主要组成部分 1、电磁系统,包括吸引线圈、动铁芯和静铁芯； 2、触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的； 3、灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头； 4、绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。 交流接触器接线方式 接触器上面都有标注（以实际为准) 1L 3L 5L对应2T 4T 6T 是接主触点 对应的线圈有接线柱A1 A2 还有辅助触点对应接就可以
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。 交流接触器接线图 电动机可逆运行控制电路的调试 1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。 2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。 故障现象预处理： ① 不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。 ② 起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。 ③ 不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁 1、正向启动： ① 合上空气开关QF接通三相电源
两个交流接触器控制电动机正反转接线控制图
作者: 日期: 2
两个交流接触器控制电动机正反转接线控制图 为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。 线路分析如下: 一、正向启动： 1、合上空气开关QF接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 、反向启动:
1、合上空气开关QF接通三相电源 2、按下反向启动按钮SB2 , KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是 L3、L2、L1，即反向运行。 三、互锁环节：具有禁止功能在线路中起安全保护作用 1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。 2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路 连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。 四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。 五、电动机的过载保护由热继电器FR完成。
接触器工作原理的动画演示 2012-01-119:18 转载自shanghexiangyu 最终编辑shanghexiangyu 接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。 1.电磁铁的构造 电磁铁的构造图
2.电磁接触器的原理结构 用于接触器的E形铁心的功能 接触器的原理结构图
3.电磁接触器的实际结构 交流接触器 （a）CJ10系列接触器（b）CJX1系列接触器（c）CJX1N系列机械联锁接触（d）交流接触器的外形结构说明（e）(f)接触器内部结构 接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；
触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头； 灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。 接触器的图形符号和文字符号 4.接触器的工作原理 交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作，即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。 交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。反之，
1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点 （1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作 用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点， 一般常开、常闭各两对。 （3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。 对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及 外壳等。 电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。 （二）直流接触器 直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。 交流接触器的分类及基本参数 1．交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。 ②按灭弧介质分可分为空气式接触器、真空式接触器等。依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。 ③按有无触点分可分为有触点接触器和无触点接触器。常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。 2．交流接触器的基本参数 （1）额定电压指主触点额定工作电压，应等于负载的额定电压。一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。通常，最大工作电压即为额定电压。常用的额定电压值为220V、380V、660V等。 （2）额定电流接触器触点在额定工作条件下的电流值。380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。 （3）通断能力可分为最大接通电流和最大分断电流。最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。一般通断能力是额定电流的5～10倍。当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越小。 （4）动作值可分为吸合电压和释放电压。吸合电压是指接触器吸合前，缓慢增加吸合线圈两端的电压，接触器可以吸合时的最小电压。释放电压是指接触器吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合电压不低于线圈额定电压的85％，释放电压不高于线圈额定电压的70% （5）吸引线圈额定电压接触器正常工作时，吸引线圈上所加的电压值。一般
交流接触器工作原理及结构组成图解
————————————————————————————————作者：————————————————————————————————日期：
交流接触器工作原理及结构组成图解 交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示： 电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。 触点系统：它包括主触点和辅助触点。主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的最大电流（即
额定电流）作为接触器的技术参数之一。辅助触点只允许通过较小的电流，使用时一般接在控制电路中。 交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。 所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。 灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。对于容量较大的交流接触器，常采用灭弧栅灾弧。

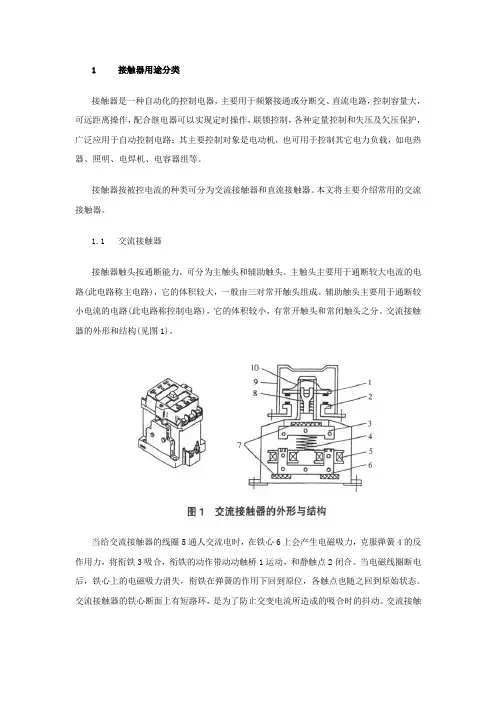

交流接触器的应用 ［作者：吕骞转贴自：中国电器论坛点击数：5521 更新时间： 2003-11-22 文章录入：华瑞］ 1 用途的分类 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。 接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 2 型号说明 (1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。 (2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。 3 电磁式交流接触器的结构和工作原理 (1)结构： 接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 ②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 ③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 ④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理：
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。 4 交流接触器的选用与运行维护 (1)选用： ①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。 ②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。 (2)运行维护：①运行中检查项目：1)通过的负荷电流是否在接触器额定值之内； 2)接触器的分合信号指示是否与电路状态相符； 3)运行声音是否正常，有无因接触不良而发出放电声； 4)电磁线圈有无过热现象，电磁铁的短路环有无异常。 5)灭弧罩有无松动和损伤情况； 6)辅助触点有无烧损情况； 7)传动部分有无损伤； 8)周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。 ②维护： 在电气设备进行维护工作时，应一并对接触器进行维护工作。 1)外部维护： a．清扫外部灰尘；
交流接触器接线图和原理分析 cjx2交流接触器接线图 为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。 线路分析如下：
一、正向启动： 1、合上空气开关QS接通三相电源 2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。 二、反向启动： 1、合上空气开关QS接通三相电源 2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L 3、L2、L1，即反向运行。 三、互锁环节：具有禁止功能在线路中起安全保护作用 1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。 2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。 四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。 五、电动机的过载保护由热继电器FR完成。
交流接触器辅助触点作用 接触器用于利用二次回路的痛断来控制一次回路的通断的电路中！先说一下接触器的基本组成部分吧！接触器主要有衔铁（有两部分，一部分是静止的，一部分是可以活动的，）在静止的那一部分衔铁上套有线圈，活动的的衔铁链接的有主出头以及辅助出头，然后加上外壳，另外主出头和辅助出头都是由静触点和动触点构成的，所谓动触点就是指可以活动的那一部分，静触点就是指不能活动的那一部分，主触头是用来通过负载电流的，辅助触头一般用来通过控制电流，或者用于其他方面，主触头和辅助触头最大的差别就是主出头要比辅助触头大，可通过的电流也就大，因为接通或断开负载都由它来执行，另外主触头和辅助触头在动作的时候都是同步的，也就是说主触头动作的同时辅助出头也要动作，主触头只有常开的（据我所知，呵呵，不过不敢十分确定），辅助触头有常开的和常闭的，所以说并不能说常开的就是主触点，一般主出头位于接触器的中间，辅助出头位于主触头的两侧（一般情况，不如CJX1系列），一般辅助触头都用于接触器的交叉连锁控制电路中，它所通过的电流是二次电流，主触头通过的电流是一次电流！！！ 主触点是控制负载的（电动机），辅助触点有两种，一种常开一种常闭，常开用来接触器的自锁，常开常闭都可以根据线路需要连锁别
的电器！交流接触器的辅助触头起是用来控制三相交流电的三根火线的；辅助触头是用来实现： 1、自锁； 2、互锁； 3、其它需要同时控制的电路。 交流接触器主要由四部分组成: (1)电磁系统,包括吸引线圈、动铁芯和静铁芯； (2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的； (3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头； (4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器实物接线图（直接起动）
直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业和农村的农副产品加工多使用这种启动方式。所谓低压电动机．通常是指额定电压为380V或660V的异步电动机。功率22kW及以下的电动机可采用直接启动方式。 本文介绍的电动机直接启动电路，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。那样安全性较差，例如《电子报》就曾报道过弧光烧人的事故。 电动机直接启动的一次电路和二次电路分别见图l和图2 所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测量、信号和保护等。使电动机启动运行和停止运行的电路是二次电路的控制功能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电动机保护器等元件可以实现电动机保护功能。下面具体分析电动机直接启动电路的工作过程。 图l中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS的作用是在检修时断开电源 使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器．SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1 也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1 称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。保护动作后，接触器的辅助触点KMl-1断开，电动机保持在停运状态 电动机运行中如果按下SBl．电动机同样会停止运行，其动作过程与热保护的动作过程相同 停止指示绿灯HG和运行指示红灯HR分别受接触器的常『利(动断)或常开(动合)辅助触点KMl-2、KMl一3控制，用作信号指示。电流互感器TA的二次线圈串接电流表PA，电压表PV则直接接在电源线上，它们对电动机的运行电流和电压进行 图2中导线"丁"字形连接的地方无"·"也可。电工图纸中一般无"·"。其实，该处画圆点与否，都符合国标GB4728《电气图用图形符号》的要求，只是在不同的应用领域有各自的画图习惯而已
