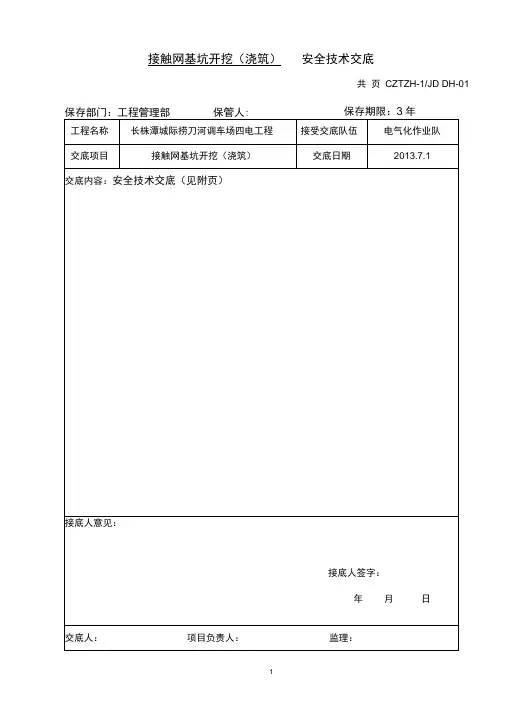

接触网基坑开挖（浇筑）安全技术交底
共页CZTZH-1/JD DH-01
保存部门：工程管理部保管人：保存期限：3年
附页
接触网基坑开挖（浇筑）安全技术交底
根据设计施工平面图确定基础型号及尺寸，根据基础型号选用地脚螺栓及选用横卧板型号数量，通过实测放样确定支柱在现场的位置。
一、施工工艺流程图
确定坑位
二、施工技术要求
1、基坑开挖尺寸 （1）混泥土柱
确定坑口尺寸的原则：为支柱底部的尺寸和保证施工人员方便，若有底板、横卧板的基坑，还应考虑底板（1200*800*100）、横卧板（1000*600*100）。 钢筋混凝土支柱坑
基坑宽度在不考虑安装横卧板和底板的情况下，坑口宽度一般取0.6m ，对于有安装有横卧板和底板的基坑，坑口则应该根据横卧板和底板的尺寸宽度确定，并保证有调整的足够尺寸。
支柱基本尺寸参照表
区间坑深确定原则（以轨面为准）:
有底板的情况:H=底板厚度（100 mm）+设计基本埋深+设计线路上部建筑高度。
无底板的情况:H=设计基本埋深+设计线路上部建筑高度=3000mm+1040mm=4040mm。
站场坑深确定原则（以轨面为准）:
有底板的情况:H=底板厚度（100 mm）+设计基本埋深+设计线路上部建筑高度无底板的情况:H=设计基本埋深+设计线路上部建筑高度。
横卧板的安装标准下部横卧板紧靠坑底安装；上部横卧板最上部一块顶部距基坑底部2500 mm。
（2）钢柱
5#，12#，14#，16#，18#，19#，20#，22#，23#，24#钢柱基础采用Z15-9-30
型基础，141-1#基础采用J15-12型基础，241-1#基础采用J15-10型基础。
相关基础类型及尺寸表:
2、软横跨支柱坑位应成组位移，同组软横跨的基坑应同时开挖。道岔柱位于道岔理论岔心1米处即线间距400mm，挖坑时应严格控制。
3、既有线基础浇注采用人工搅拌，使用C20 混凝土，水泥选用P.C32.5水泥，其配合比为：水泥1：砂1.342：石子3.129：水0.47，即每方混凝土中含水泥404kg，砂542kg，石子1264kg，水190kg；水灰比为0.47。
4、基础露出地面高度：站台处高出站台面100mm，线路两侧和线路中间的基础顶面高出地面200mm,一般应低于相邻轨面200～600mm，允许偏差±20mm。
5、混凝土浇注完毕12小时后，应对混凝土加以覆盖并浇水；当天气炎热、干燥有风时，在浇注后3小时内应进行覆盖并浇水。
6、养护日期：普通硅酸盐水泥不得少于7天，对掺入有外加剂的混凝土不得少于14天。浇水次数以保持混凝土表面湿润为原则，日平均气温低于5℃时，不得浇水。
7、拆模后，应对基础螺栓进行清洗，并用黄油涂抹后用塑料布或麻袋包扎。基础应达到如下要求
A、达到所规定的强度。
B、表面平整，顶平面宜呈斜平面，一般前缘面高出后缘面30mm左右。
C、基础外形尺寸应符合设计要求，施工偏差为：
混凝土保护层厚度：允许偏差－10mm。横断面允许偏差－20mm。
基础螺栓外露允许偏差±20mm。螺栓对角线允许偏差±1mm。
三、安全技术交底
1、基坑开挖前，要通过电缆探测仪等多种方式，调查好基坑位置下方是否有电缆，并做好详细记录。
2、工作人员应穿戴好防护服和安全帽；
3、既有线施工按规定距施工地段两端800m设置好安全防护员，防护员必须由专职人员担任。
4、基坑开挖应进行支柱受力分析，特别是锚柱应注意其方向。
5、严禁作业人员在铁路上坐卧、休息，并不得在铁路及钢轨上放置任何物品。
严禁施工用具侵入列车接近限界，确保行车安全。
6、雨季施工时严格控制开挖基坑数量，遇有大雨、暴雨、连阴雨时，不得开挖
基坑，已挖的基坑应保证排水沟的畅通。既有线避免敞坑过夜，必要时进行回填，同时应加强施工区段的巡回检查。
7、高温季节施工时，应注意防暑。
8、车站的软横跨基坑应成组开挖，站台上的基坑应避免正对着站房的门、窗。
站台上的基坑深度以保证支柱基本埋深为准。
9、基坑开挖前首先应核对基坑类型、限界、坑深、三板型号等。严格按施工规
范控制支柱埋深及限界误差。
10、开挖前应将坑口处的地面清理干净，在坑口的线路侧加设防止道碴落坑的
挡板，在坑口两侧的路肩上应铺上堆放弃土的彩条布或塑料薄膜。区间基坑弃土应距坑0.5米以外，高填方地带应将弃土装入编织袋，以便回填时用。
11、基坑位置与既有水沟发生冲突时，要先改移水沟再施工，并做好详细记录。
挖出的弃土严禁堵塞水沟。
12、基坑开挖时，挖坑作业一般不得少于2人。作业人员须戴安全帽，坑内作
业时，坑上须有人防护，列车通过时，停止一切作业，坑内人员应到坑上安全地点待避，坑内不得有人，列车通过后方可作业。挖坑作业时，应保证路
基的稳定性，不应使路基破坏而减弱强度，遇有塌方，应立即处理。
13、1000mm以内应进行试探性挖掘，严禁使用十字镐开挖。为防止损坏电缆等
设施，一旦损坏电缆等设施应及时抢修，并及时通知产权单位协助抢修。
14、发现有地下电缆、管道、文物等设施时，应停止施工，并报告施工负责人
或有关单位，妥善处理后，再行施工。站台上或平交道口等行人较多的地方进行基坑开挖时，坑口应设好防护，避免行人坠入坑内。
15、石质基坑开挖时，应保证空压机处有机修人员。持有有效炮工证件的人员
才能从事爆破作业。并严格按火工品管理条例执行。
16、水坑、塌方坑开挖时应安装好防护板，配备抽水工具，严禁基坑长时间浸
泡在水中。
17、对破开的水沟、硬化面应及时按原标准恢复。
18、拉线坑距离相应下锚支柱8.5米，拉线角度按45°考虑；因地形限制可适
当变化，但应保证锚杆出土点角度不得超出验标规定。
19、膨胀土区段开挖坑口时，应用剪刀将土工膜或土工隔栅剪齐，其中土工膜
应沿坑口向线路侧剪开，把剪开的土工膜翻到道碴上；土工隔栅沿坑壁四周剪齐，取出后放在弃土上。回填时再放回坑内。膨胀土基坑应避免进水或曝晒。
20、在需要侧沟改移及基坑内光电缆改移时，需要与产权单位协商，制定详细
的改移方案，迁移应做到一次到位，避免发生多次迁移。做到文明安全施工，发现问题及时汇报。
