![[橡胶工艺原理]橡胶材料与配方](https://img.doczj.com/img0b/11bokzfp9fb57q9r7fb0hi8xsvq11lyr-b1.webp)
![[橡胶工艺原理]橡胶材料与配方](https://img.doczj.com/img0b/11bokzfp9fb57q9r7fb0hi8xsvq11lyr-52.webp)
《橡胶工艺原理》讲稿
绪论
一．橡胶材料的特点
高弹性弹性模量低，伸长变形大，有可恢复的变形,并能在很宽的温度（-50~150℃）范围内
保持弹性。
粘弹性橡胶材料在产生形变和恢复形变时受温度和时间的影响，表现有明显的应力松弛和
蠕变现象，在震动或交变应力作用下，产生滞后损失。
电绝缘性橡胶和塑料一样是电绝缘材料。
4．有老化现象如金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因为环境条件的变化而产生
老化现象，使性能变坏，寿命下降。
必须进行硫化才能使用，热塑性弹性体除外。
必须加入配合剂。
其它如比重小、硬度低、柔软性好、气密性好等特点，都属于橡胶的宝贵性能。
表征橡胶物理机械性能的指标
１．拉伸强度又称扯断强度、抗张强度，指试片拉伸至断裂时单位断面上所承受的负荷，单
位为兆帕（MPa），以往为公斤力／平方厘米（kgf/cm2）。
２．定伸应力旧称定伸强度，指试样被拉伸到一定长度时单位面积所承受的负荷。计量单位
同拉伸强度。常用的有100％、300％和500％定伸应力。它反映的是橡胶抵抗
外力变形能力的高低。
３．撕裂强度将特殊试片（带有割口或直角形）撕裂时单位厚度所承受的负荷，表示材料的
抗撕裂性，单位为kＮ/ｍ。
４．伸长率试片拉断时，伸长部分与原长度之比叫作伸长率；用百分比表示。
５．永久变形试样拉伸至断裂后，标距伸长变形不可恢复部分占原始长度的百分比。在解除
了外力作用并放置一定时间(一般为3分钟)，以%表示。
６．回弹性又称冲击弹性，指橡胶受冲击之后恢复原状的能力，以%表示。
７．硬度表示橡胶抵抗外力压入的能力，常用邵尔硬度计测定。橡胶的硬度范围一般在20~100
之间，单位为邵氏A。
二．关于橡胶的几个概念
１．橡胶世界上通用的橡胶的定义引自美国的国家标准
ASTM-D1566(America Society of Test
and Material)。定义如下
橡胶是一种材料，它在大的变形下能迅速而有力地恢复其变形，能够被改性(硫
化)。改性的橡胶实质上不溶于（但能溶脹于）沸腾的苯、甲乙酮、乙醇—甲苯混合
物等溶剂中。改性的橡胶室温下（18~29℃）被拉伸到原来长度的两倍并保持一分钟
后除掉外力，它能在一分钟内恢复到原来长度的5倍以下，具有上述特征的材料
称为橡胶。
注1）橡胶是一种材料，具有特定的使用性能和加工性能，属有机高分子材料。
2）橡胶在室温下具有高弹性。
3）橡胶能够被改性是指它能够硫化。
4）改性的橡胶即硫化胶不溶解但能溶胀。
２．生胶没有加入配合剂且尚未交联的橡胶。
一般由线型大分子或带有支链的线型大分子构成，可以溶于有机溶剂。
３．混炼胶生胶与配合剂经加工混合均匀且未被交联的橡胶。
常用的配合剂有硫化剂、促进剂、活性剂、补强填充剂、防老剂等。
４．硫化胶混炼胶在一定的温度、压力和时间作用下，经交联由线型大分子变成三维网状结
构而得到的橡胶。一般不溶于溶剂。
三．橡胶工艺原理的主要内容
橡胶工艺原理是研究和探讨橡胶的性质、加工及应用的一门科学技术，是数
学院：专业：课程：橡胶材料与配方 考试学期： 2015 年秋季学期考试时间： 100 分钟试卷类别：开卷 行政班级：学生姓名：学号：130000 一、填空题（每题1分，共50分） 1.根据废橡胶的来源，再生胶可分为__鞋胶粉_、__乘用车胎胶粉_和_载重胎胶粉___。 2.天然橡胶中包括的非橡胶成分有__丙酮抽出物___、__灰分____、_蛋白质___、___水溶物_____和_水分______。 3.目前所有弹性体中，弹性最好的橡胶是_顺丁橡胶（BR）__，比重最小的橡胶是_丁苯橡胶（SBR）______，气密性最好的橡胶是_丁基橡胶（IIR）__，气透性最好的橡胶是__硅橡胶（Q）_____，耐压减振性好的橡胶是_乙丙橡胶______，具有生理惰性的橡胶是__硅橡胶（Q）_____，滞后损失、生热大的橡胶是__氟橡胶______，抗湿滑性差的橡胶是__顺丁橡胶（BR）_____，耐高低温性最好的橡胶是____硅橡胶（Q）___，耐磨性最好的橡胶是__顺丁橡胶（BR）____。 4.二硫化二苯并噻唑的英文缩写为__DM____，呈__酸____性，___准__速级促进剂；四甲基二硫化秋兰姆的英文缩写为__TMTD___，呈__酸___性，__超____速级促进剂。 5．氧化锌在CR配方中的作用是__硫化剂及增加导热性能__，在NR配方中的作用是__硫化活化剂__。 6. 在-C-S-C-、-C-S2-C-、-C-S X-C-三种交联键中，____-C-S-C-___热稳定性好，____-C-S X-C-___耐动态疲劳性好，____-C-S X-C-___强度高。 7. 为获得有效硫化体系可采取两条途径，___采用无硫酸___和___提高促进剂降低硫磺用量__。 8. NR热氧老化后表观表现为_变软发粘___，BR热氧老化后表现为_ 变硬变脆___。 9.当防老剂并用时，可产生_加和效应___、__对抗效应___和协同效应，根据产生协同效应的机理不同，又可分为__均协同效应__和__杂协同效应__两类。 10.非迁移性防老剂与一般防老剂相比，主要是具有_稳定_性、__溶解__性和__挥发__性。 11.填料的活性越高，橡胶的耐疲劳老化性越___好____。 12.炭黑的结构度越高，形成的包容橡胶越___多__，胶料的粘度越_高___，压出性能___好___，
《橡胶工艺原理》讲稿 绪论 一．橡胶材料的特点 高弹性弹性模量低，伸长变形大，有可恢复的变形,并能在很宽的温度（-50~150℃）范围内 保持弹性。 粘弹性橡胶材料在产生形变和恢复形变时受温度和时间的影响，表现有明显的应力松弛和 蠕变现象，在震动或交变应力作用下，产生滞后损失。 电绝缘性橡胶和塑料一样是电绝缘材料。 4．有老化现象如金属腐蚀、木材腐朽、岩石风化一样，橡胶也会因为环境条件的变化而产生 老化现象，使性能变坏，寿命下降。
必须进行硫化才能使用，热塑性弹性体除外。 必须加入配合剂。 其它如比重小、硬度低、柔软性好、气密性好等特点，都属于橡胶的宝贵性能。 表征橡胶物理机械性能的指标 １．拉伸强度又称扯断强度、抗张强度，指试片拉伸至断裂时单位断面上所承受的负荷，单 位为兆帕（MPa），以往为公斤力／平方厘米（kgf/cm2）。 ２．定伸应力旧称定伸强度，指试样被拉伸到一定长度时单位面积所承受的负荷。计量单位 同拉伸强度。常用的有100％、300％和500％定伸应力。它反映的是橡胶抵抗 外力变形能力的高低。
３．撕裂强度将特殊试片（带有割口或直角形）撕裂时单位厚度所承受的负荷，表示材料的 抗撕裂性，单位为kＮ/ｍ。 ４．伸长率试片拉断时，伸长部分与原长度之比叫作伸长率；用百分比表示。 ５．永久变形试样拉伸至断裂后，标距伸长变形不可恢复部分占原始长度的百分比。在解除 了外力作用并放置一定时间(一般为3分钟)，以%表示。 ６．回弹性又称冲击弹性，指橡胶受冲击之后恢复原状的能力，以%表示。 ７．硬度表示橡胶抵抗外力压入的能力，常用邵尔硬度计测定。橡胶的硬度范围一般在20~100 之间，单位为邵氏A。 二．关于橡胶的几个概念

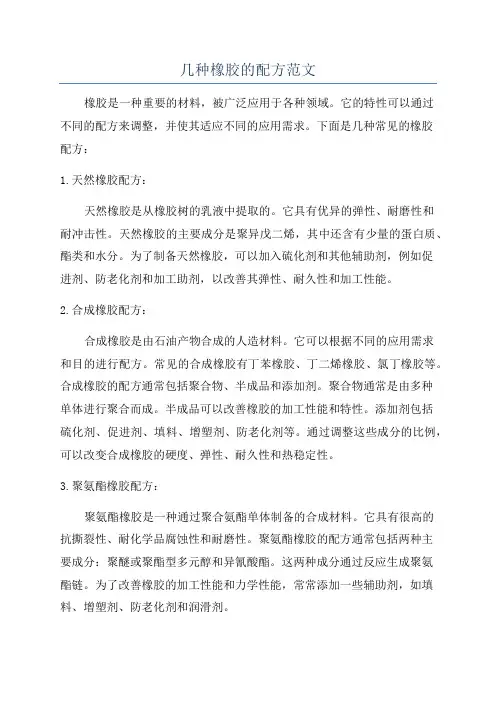

橡胶性能与配方的关系 不同的橡胶产品对胶料的物性都有不同的要求，同时对生产这些产品时胶料的工艺性能（加工性能）也需要不同的要求。所谓的工艺性也就是生产这些橡胶产品的过程不能达到理想的状态，做出来的橡胶产品也就很难做到性能理想化、经济效益最大化。一句话，无论你要求橡胶产品有什么样的物性要求，也不管你的要求是高还是低，如果工艺性能无法满足要求（实现要求的过程无法满足），那么你就很难顺利的去生产。 不多赘述，该贴将和大家一起谈论各橡胶工艺性能受配方的影响及关系。 一、混炼性能 1.各种成分对混炼效果的影响 主要分析配方中各种填料、化学药品、操作油等配合成分混入橡胶中的难易性、分散性。它主要由这些配合成分与橡胶之间的互溶性的高低、浸润性的大小来决定。 胶料混炼工艺设计的好坏评价方法之一就是各种成分是否可以在橡胶中能够迅速的分散；混炼效果的好坏，则可以通过各种成分在橡胶中能否均匀分散其中来衡量。这两个指标都主要取决于配合成分与橡胶之间的互溶性、浸润性。 “互溶性”这个词大家可能会认为橡胶那么大的分子怎么可能溶解在各种配合成分里很多配方里，应该是配合成分溶解在橡胶里才对。其实，所谓的溶质、溶剂也是相对的，量少的惯称为溶质，量多的则为溶剂，习惯性的认为溶质溶解在溶剂中，如果“溶质”的量比“溶剂”的量大很多的话，那就是“溶剂”溶解在“溶质”中。所以，也就可以理解为互溶性了。为了能让胶料达到多种综合性能都很优异的效果，很多配方用到的橡胶都不止一种，可能2、3、4、5种橡胶并用，这就涉及到这些橡胶之间的互溶性（也许橡胶之间的互溶性大家更好理解一些）。混炼后的胶料如果电镜图片里显示各相之间没有明显的分离、橡胶之间、橡胶与各配合成分之间分散的非常均匀那就表明互溶性好，否则互溶性就差。互溶性差的配方体系所对应的胶料的各种物性也就不能得到好的体现。 其实，橡胶配合体系是不能像盐溶于水那样做到分子级的互溶性，一是因为橡胶是由不同分子量的高分子复杂体系组成，二是各种配合成分也不是简单的小分子化合物，三它们是固相之间的溶解性。橡胶对配合剂的浸润性也许更能清楚的解释混炼工艺及效果的好坏。 橡胶对配合成分的浸润性高低主要决定于配合成分自身的特性，当然与橡胶的性质也有关系。有机的、非极性的大多数化学样品（塑解剂、分散剂、操作油等软化剂、防老剂、
最新橡胶工艺原理(十四) 王作龄 编译 中图分类号:TQ330.1 文献标识码:E 文章编号:167128232(2004)0520047208 第7章 填充剂 7.1 引言 填充剂是混入橡胶中以赋与橡胶补强、增容和特殊功能为目的使用的配合剂。作为填充剂代表的炭黑不仅可以提高橡胶的定伸应力和拉伸强度等力学性能,而且还可赋与橡胶导电等性能,是橡胶材料不可缺少的配合剂 。 一般,填充剂按不同材质、有无补强性和功能性进行分类。按材质分类,有白炭黑、陶土、碳酸钙等无机填充剂和树脂、木粉、软木粉等有机填充剂。按有无补强性分类有炭黑、白炭黑等补强性填充剂和陶土、滑石粉、碳酸钙等非补强性填充剂。 通常将用于提高橡胶物理机械强度的配合剂称为补强剂。补强剂除了上述的补强填充剂外,还有高苯乙烯树脂等补强性树脂和补强性短纤维。 本章节以补强性高的炭黑、白炭黑和短纤维的基本性能、基本性能与橡胶复合体物理性能之间的关系及这些补强剂的补强机理为主进行叙述。 7.2 补强性填充剂 补强性填充剂和非补强性填充剂的区别可用填充剂粒子的大小(粒子表面积)加以说明。此外,粒子的形态和表面特性对橡胶的补强效果也有很大影响。 SBR中配入不同填充剂时的各比表面积与拉伸强的关系如图7-1所示。若仅在白色填充剂范围内考虑,那么拉伸强度与比表面之间有相关性。相同比表面积的炭黑的拉伸强度比白色填充剂的大,这是因为炭黑和橡胶分子的相互作用强。为提高白炭黑等填充剂的补强性,大多还同时使用偶联剂。 图7-1 不同填充剂的比表面积与拉伸 强度的关系(SBR1500) 1—碳酸钙(55vo l%);2—硅酸盐(25vo l%); 3—湿法白炭黑(25vo l%);4—炭黑(27vo l%); 5—陶土(30vo l%) 7.2.1 炭黑 炭黑是由约95%以上无定形的炭组成的毫微米级的微粒,是在燃烧木材和煤时产生的所谓“煤烟子”(含有以多量灰分和焦油为主要成分的溶剂抽出分,炭含量在50%以下)的不同物质。 自1910年发现炭黑对橡胶具有显著的补强效果以来,炭黑成为支持橡胶工业发展的重要材料。炭黑的用途除了用作以汽车轮胎为主的橡胶制品的补强剂外,还可用作印刷油墨、涂料、塑料等的黑色颜料,以及赋与电池活性物质以导电性的填充剂等。但是,从数量上看,炭黑在像胶工业中的需求量占绝对多数,1996年日本橡胶工业的炭黑需求量占日本总需求量约95%,其中约75%用于汽车轮胎。 a.炭黑的种类 炭黑按制造方法的分类如表7-1所示。表7-2为A STM D1765-98的炭黑分类表。现在,橡胶和染料工业使用的炭黑几乎都是用油炉法生产的。
橡胶生产工艺简介 1 综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2 橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当
温度达到120℃以上时，时间约为3-5min。 丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性 顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。 氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。 乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。 丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。 2.2混炼工艺 混炼是指在炼胶机上将各种配合剂均匀的混到生胶种的过程。混炼的质量是对胶料的进一步加工和成品的质量有着决定性的影响，即使配方很好的胶料，如果混炼不好，也就会出现配合剂分散不均，胶料可塑度过高或过低，易焦烧、喷霜等，使压延、压出、涂胶和硫化等工艺不能正常进行，而且还会导致制品性能下降。 混炼方法通常分为开炼机混炼和密炼机混炼两种。这两种方法都是间歇式混炼，这是目前最广泛的方法。 开炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均匀分散的阶段）。 开炼机混胶依胶料种类、用途、性能要求不同，工艺条件也不同。混炼中要注意加胶量、加料顺序、辊距、辊温、混炼时间、辊筒的转速和速比等各种因素。既不能混炼不足，又不能过炼。 密炼机混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。 一段混炼法是指经密炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低
橡胶工艺学教学大纲 课程编号:0303101 现代橡胶工艺学总学时:48(64*) Principles of Rubber Processing 总学分:3(4*) 课程性质:专业必修课 开设学期及学时分配:高分子科学与工程专业本科第六学期，共16周，每周3学时; 高分子科学与工程专业专科第四学期，共16周，每周4学时; 适用专业及层次:适用于高分子科学与工程专业的本科和专科学生先行、后继课程情况:先行课程:《高分子化学》、《高分子物理》等 后继课程:《橡胶制品设计与制造》、《现代橡胶配方设计》、《轮胎设计与制造》 推荐参考书:《橡胶工业手册》、《橡胶化学》、《橡胶工艺原理》、《橡胶化学与物理》一、课程目的与要求 学完该课程，学生应该具有的知识和能力: 1、具备橡胶配合和加工的基本知识，为后继课程、毕业设计、毕业后的工作打下坚实的理论基础; 2、能独立地阅读并理解有关文献、资料，具有一定的分析与解决问题的能力; 3、具有从事简单配方设计、工艺条件选定的能力。 二、课程内容与学时分配: 绪论 ,1学时,,2学时*, 1)橡胶的概念 2)橡胶材料的特点 3)橡胶性能的表征
4)橡胶的用途 5)该课程的主要内容 6)橡胶的发展历史 第一章生胶 ,7学时,,10学时*, 第一节生胶的分类 第二节天然橡胶 1)天然橡胶的制造、分类与分级 2)天然橡胶的组成、结构与性质 3)合成聚异戊二烯橡胶 4)反式聚异戊二烯橡胶 5)天然橡胶的用途 第三节丁苯橡胶 1)丁苯橡胶的制造与分类 2)丁苯橡胶的结构 3)丁苯橡胶的性能 4)丁苯橡胶的用途 1 第四节顺丁橡胶 1)聚丁二烯橡胶的分类 2)顺丁橡胶的结构 3)顺丁橡胶的性能 4)顺丁橡胶的用途 第五节乙丙橡胶 1)乙丙橡胶的分类 2)乙丙橡胶的结构
（塑料橡胶材料）橡胶配方设计与性能的关系

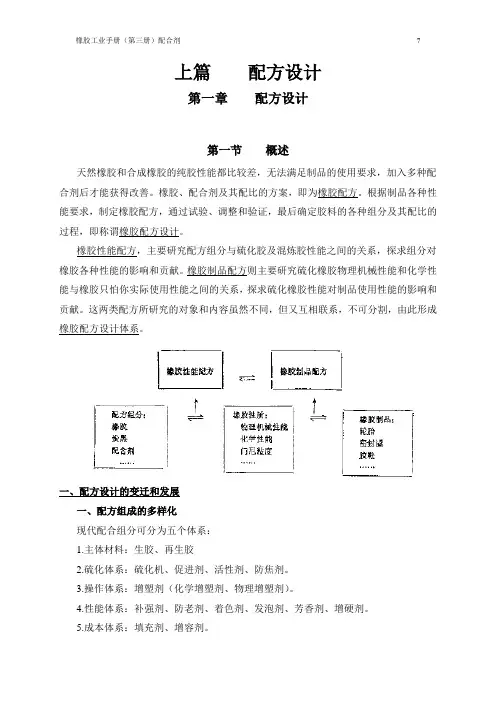

橡胶配方设计和性能的关系 一、橡胶配方设计和硫化橡胶物理性能的关系 （一）拉伸强度 拉伸强度表征硫化橡胶能够抵抗拉伸破坏的极限能力。虽然绝大多数橡胶制品在使用条件下，不会发生比原来长度大几倍的形变，但许多橡胶制品的实际使用寿命和拉伸强度有较好的相关性。 研究高聚物断裂强度的结果表明，大分子的主价健、分子间的作用力（次价健）以及大分子链的柔性、松弛过程等是决定高聚物拉伸强度的内在因素。 下面从各个配合体系来讨论提高拉伸强度的方法。 1．橡胶结构和拉伸强度的关系 相对分子质量为（3.0~3.5）×105的生胶，对保证较高的拉伸强度有利。 主链上有极性取代基时，会使分子间的作用力增加，拉伸强度也随之提高。例如丁腈橡胶随丙烯腈含量增加，拉伸强度随之增大。 随结晶度提高，分子排列会更加紧密有序，使孔隙和微观缺陷减少，分子间作用力增强，大分子链段运动较为困难，从而使拉伸强度提高。橡胶分子链取向后，和分子链平行方向的拉伸强度增加。 2．硫化体系和拉伸强度的关系 欲获得较高的拉伸强度必须使交联密度适度，即交联剂的用量要适宜。 交联键类型和硫化橡胶拉伸强度的关系，按下列顺序递减：离子键＞多硫键＞双硫键＞单硫键＞碳-碳键。拉伸强度随交联键键能增加而减小，因为键能较小的弱键，在应力状态下能起到释放应力的作用，减轻应力集中的程度，使交联网链能均匀地承受较大的应力。 3．补强填充体系和拉伸强度的关系 补强剂的最佳用量和补强剂的性质、胶种以及配方中的其他组分有关：例如炭黑的粒径
越小，表面活性越大，达到最大拉伸强度时的用量趋于减少；软质橡胶的炭黑用量在40~60份时，硫化胶的拉伸强度较好。 4．增塑体系和拉伸强度的关系 总地来说，软化剂用量超过5份时，就会使硫化胶的拉伸强度降低。对非极性的不饱和橡胶（如NR、IR、SBR、BR），芳烃油对其硫化胶的拉伸强度影响较小；石蜡油对它则有不良的影响；环烷油的影响介于俩者之间。对不饱和度很低的非极性橡胶如EPDM、IIR，最好使用不饱和度低的石蜡油和环烷油。对极性不饱和橡胶（如NBR，CR），最好采用酯类和芳烃油软化剂。 为提高硫化胶的拉伸强度，选用古马隆树脂、苯乙烯-茚树脂、高分子低聚物以及高黏度的油更有利壹些。 5．提高硫化胶拉伸强度的其他方法 （1）橡胶和某些树脂共混改性例如NR/PE共混、NBR/PVC共混、EPDM/PP共混等均可提高共混胶的拉伸强度。 （2）橡胶的化学改性通过改性剂在橡胶分子之间或橡胶和填料之间生成化学键和吸附键，以提高硫化胶的拉伸强度。 （3）填料表面改性使用表面活性、偶联剂对填料表面进行处理，以改善填料和橡胶大分子间的界面亲和力，不仅有助于填料的分散，而且能够改善硫化胶的力学性能。 （二）定伸应力和硬度 定伸应力和硬度都是表征硫化橡胶刚度的重要指标，俩者均表征硫化胶产生壹定形变所需要的力。定伸应力和较大的拉伸形变有关，而硬度和较小的压缩形变有关。 1．橡胶分子结构和定伸应力的关系 橡胶分子量越大，游离末端越少，有效链数越多，定伸应力也越大。
《橡胶工艺原理》复习思考题 0.1 名词解释 碳链橡胶、硬质橡胶、杂链橡胶、混炼胶、硫化胶、冷冻结晶、拉伸结晶、极性橡胶 杂链橡胶:碳－杂链橡胶: 主链由碳原子和其它原子组成 全杂链橡胶:主链中完全排除了碳原子的存在，又称为“无机橡胶”，硅橡胶的主链由硅、氧原子交替构成。混炼胶:所谓混炼胶是指将配合剂混合于块状、粒状和粉末状生胶中的未交联状态，且具有流动性的胶料 硫化胶 : 配合胶料在一定条件下(如加硫化剂、一定温度和压力、辐射线照射等)经硫化所得网状结构橡胶谓硫化胶，硫化胶是具有弹性而不再具有可塑性的橡胶，这种橡胶具有一系列宝贵使用性能。 硬质橡胶：玻璃化温度在室温以上、简直不能拉伸的橡胶称为硬质橡胶 0.2 一般来说，塑料、橡胶、纤维的分子结构各有什么特点? 0.3 影响橡胶材料性能的主要因素有哪些？ 橡胶性能主要取决于它的结构，此外还受到添加剂的种类和用量、外界条件的影响。 (1) 化学组成：单体，具有何种官能团 (2) 分子量及分子量分布 (3) 大分子聚集状况：空间结构和结晶 (4) 添加剂的种类和用量 (5) 外部条件：力学条件、温度条件、介质 0.4简述橡胶分子的组成和分子链结构对橡胶的物理机械性能和加工性能的影响。 答: 各种生胶的MWD曲线的特征不同，如NR一般宽峰所对应的分子量值为30~40万，有较多的低分子部分。低分子部分可以起内润滑的作用，提供较好的流动性、可塑性及加工性，具体表现为混炼速率快、收缩率小、挤出膨胀率小。分子量高部分则有利于机械强度、耐磨、弹性等性能。 0.5 简述橡胶的分类方法。 答:按照来源用途分为天然胶和合成胶，合成胶又分为通用橡胶和特种橡胶； 按照化学结构分为碳链橡胶、杂链橡胶和元素有机橡胶； 按照交联方式分为传统热硫化橡胶和热塑性弹性体。 0.6 简述橡胶的分子量和分子量分布对其物理机械性能和加工性能的影响。 答: 分子量与橡胶的性能(如强度、加工性能、流变性等)密切相关。随着分子量上升，橡胶粘度逐步增大，流动性变小，在溶剂中的溶解度降低，力学性能逐步提高。 橡胶的大部分物理机械性能随着分子量而上升，但是分子量上升达到一定值(一般是600000)后，这种关系不复存在；分子量超过一定值后，由于分子链过长，纠缠明显，对加工性能不利，具体反映为门尼粘度增加，混炼加工困难，功率消耗增大等。 0.7 简述橡胶配方中各种配合体系的作用。
名词解释 链段：链段是指高分子链上划分出来的可以任意取向的最小单元。 柔顺性：高分子链能够改变其构象的性质 均聚物：由一种单体聚合而成的聚合物称为均聚物。 共聚物：由两种或两种以上不同单体经聚合反应而得的聚合物。 近程结构：一个或几个结构单元的化学组成、空间结构及其与近程邻近基团间的键接关系。 远程结构：相距较远的原子（团）间在空间的形态及其相互作用。 取向态结构：由于大分子链的取向而形成的聚集态结构。 聚集态结构：高分子材料中分子链与链间的排列与堆砌结构。 构象：分子中由于共价单键的旋转所表现出的原子或基团的不同空间排列。 构型：在立体化学中，因分子中存在不对称中心而产生的异构体中的原子或取代基团的空间排列关系。 松弛时间：黏弹性材料作松弛试验时，应力从初始值降至1／e(=0.368)倍所需的时间。 普弹性：材料瞬时产生的由内能变化导致的可逆小形变的特性 高弹性：小应力作用下由于高分子链段运动而产生很大的可逆形变的性质。所产生的形变称为高弹形变。 强迫高弹性：玻璃态高分子在大应力作用下由熵变导致的大形变，升温后可回复。 玻璃化转变温度：是玻璃态物质在玻璃态和高弹态之间相互转化的温度 粘流温度：Tf为高弹态与粘流态间的转变温度，叫做粘流温度或软化温度 力学松弛：由分子运动的松弛特性导致的高分子力学性能也具有时间依赖性的特性。 蠕变：恒温、恒负荷下，高聚物材料的形变随时间的延长逐渐增加的现象 应力松弛：恒温恒应变下，材料内部的应力随时间延长而逐渐衰减的现象。 滞后现象：聚合物在交变应力作用下应变落后于应力的现象称为滞后现象 内耗：聚合物在交变应力作用下，产生滞后现象，使机械能转变为热能的现象。 流变性：物质在外力作用下的变形和流动性质,主要指加工过程中应力，形变，形变速率和粘度之间的联系 剪切变稀流体：流动时表现粘度随剪切应力或剪切速率增加而逐渐下降的流体 挤出胀大：挤出机挤出的高聚物熔体直径比挤出模孔直径大的现象。 切力增稠流体：流动时表现粘度随剪切应力或剪切速率增加而逐渐增大的流体。 熔融指数：表示塑胶材料加工时的流动性的数值 门尼粘度：反映橡胶加工性能的好坏和分子量高低及分布范围宽窄的数值 可塑度：是指被测试样在一定外力作用下产生压缩形变的大小和除去外力后保持形变的能力。 高分子的基本概念、高分子的结构 1. 高分子有何特征? （1）分子量很高或分子链很长，这是高分子化合物最根本的特点。 （2）高分子是由很大数目的结构单元通过共价键相连接而成（均聚物，共聚物） （3）高分子的结构具有不均一性（多分散性） （4）大多数高分子的分子链具有一定的柔顺性 2. 试分析线型、支链型、交联型高分子的结构和性能特点? 线型：形状：整条高分子犹如一条又细又长的线，大分子既可卷曲成团，也可舒展成直线，这取决于高分子链本身的柔性及所处的外部条件。通常各种橡胶、大多数的纤维、塑料等都属线形大分子。特点：既可溶解又可熔融，易于加工成型。 支链型：链分子在二维空间键合增长所形成的高聚物。其主链上带有长短不一的支链，支链的形状有星型、梳型、无规支链型等几种。特点：与线形大分子相比，带短支链的高聚物更易溶解和熔融，且机械强度低此外，支链型高聚物大分子上有叔碳原子，其反应活性高，所以热稳定性差，易老化变硬变脆。 交联型：高分子链之间通过支链或某种化学键相键接，形成的三维网状大分子热固性塑料、硫化橡胶都属于网状大分子。特点：若分子间形成网状结构，则整个高聚物可看成一个大分子，既不溶解也不熔融，只能熔胀。随着分子间交联程度的增加，材料的弹性降低，但机械强度和硬度都增加 3. 以丁二烯和苯乙烯共聚物为例，说明单体共聚方式对高聚物性能的影响。 1）75%的丁二烯和25%的苯乙烯无规共聚，共聚物具有良好的弹性，是丁苯橡胶； 2）20%的丁二烯和80%的苯乙烯接枝共聚，共聚物是韧性很好的耐冲击PS塑料；
橡胶工艺学课程习题 一．名词解释∶ 1．橡胶：是一种有机高分子材料，能够在大的变形（高弹性）下迅速恢复其形变；能够被改性（硫化）；改性的橡胶不溶于（但能溶胀于）沸腾的苯、甲乙酮、乙醇和甲苯混合液等溶剂中；改性的橡胶在室温下被拉伸到原长的2倍并保持1min 后除掉外力，它能在1min 内恢复到原长的1.5倍以下。 2．格林强度：未经硫化的拉伸强度 3．冷流性：生胶或未硫化胶在停放过程中因为自身重量而产生流动的现象。 4．活性剂：配入橡胶后能增加促进剂活性，能减少促进剂用量或降低硫化反应温度，缩短硫化时间的物质 5．促进剂的迟效性 6．焦烧：加有硫化剂的混炼胶在加工或停放过程中产生的早期硫化现象。焦烧现象本质是硫化，胶料局部交联 7．工艺正硫化时间：胶料从加入模具中受热开始到转矩达到M 90所需要的时间。%90)(90?-+=L H L M M M M 8．硫化返原：又称返硫，是胶料处于过硫化状态，胶料的性能不断下降的现象。 9．硫化效应:硫化强度与硫化时间的乘积，用E 表示。? 10．防老剂的对抗效应:防老剂（抗氧剂）并用后产生的防护效能低于参加并用的各抗氧剂单独使用的防护效能之和 11．防老剂的协同效应:防老剂（抗氧剂）并用后的防护效能大于各抗氧剂单独使用的效能之和，是一种正效应。 12．软质炭黑:粒径在40nm 以上，补强性低的炭黑 13．硬质炭黑:粒径在40nm 以下补强性高的炭黑 14．结合橡胶:也称为炭黑凝胶，是指炭黑混炼胶中不能被它的良溶剂溶解
的那部分橡胶。 15 ．炭黑的二次结构:又称为附聚体，凝聚体或次生结构，它是炭黑聚集体间以范德华力相互聚集形成的空间网状结构，不牢固，在与橡胶混炼是易被碾压粉碎成为聚集体。 16．增塑剂:增塑剂又称为软化剂，是指能够降低橡胶分子链间的作用力，改善加工工艺性能，并能提高胶料的物理机械性能，降低成本的一类低分子量化合物。 17．塑炼:塑炼是指通过机械应力、热、氧或加入某些化学试剂等方式，使橡胶由强韧的高弹性状态转变为柔软的塑性状态的过程 18．压延效应压延后胶片出现性能上的各项异性现象 19. 抗氧指数又称塑性保持率，是指生胶在140℃×30min前后华莱士塑性值的比值，其大小反映生胶抗热氧化断链的能力。 二．填空∶ 1．碳链橡胶中，不饱和橡胶有__NR __、__SBR __、___BR __、__IR __， 饱和橡胶有__EPM _、__EPDM _、__IIR _、_FPM _、_ACM _； 杂链橡胶有_聚氨酯橡胶PU _、__聚硫橡胶T __；元素有机橡胶包括_硅橡胶MVQ __等。 2．通用合成橡胶包括__丁苯橡胶SBR ___、__顺丁橡胶BR __、__异戊橡胶IR __、__氯丁橡胶CR __、__乙丙橡胶EPR __、_丁基橡胶IIR _和_丁腈橡胶NBR _。 3．天然橡胶中包含的非橡胶成分有____蛋白质____、____丙酮抽出物_____、_____少量灰分____、____水分____和_______。 4．？目前所有弹性体中，弹性最好的橡胶是_NR_(BR是通用橡胶中最好的)______，比重最小的橡胶是_______，耐磷酸酯油类的橡胶是_乙丙橡胶______，气密性最好的橡胶是_CO _，气透性最好的橡胶是_硅橡胶______，耐压减振性好的橡胶是_______，广泛用作胶粘剂的橡胶是_硅橡胶______，具有生理惰性的橡胶是_硅橡胶______，滞后损失、生热大的橡胶是________，抗湿滑性差的橡胶是_BR______，耐高低温性最好的橡胶是________，耐磨性最好的橡胶是______。 5．NBR根据丙烯腈的含量可分为____极高CAN含量____、__高CAN含量__、____中高CAN含量____、___中CAN含量___和__低CAN含量__五类。
橡胶工艺学教学大纲 橡胶工艺学教学大纲第一部分原材料与配合 前六章系统地论述了橡胶及其配合体系(各种弹性体的结构与性能及其应用、硫化、补 强与填充、老化防护、增速)以及共混的原理与方法。 第一章生胶 本章内容与基本要求? 1(掌握天然橡胶及通用合成橡胶的结构、性能; 2(掌握特种合成橡胶的结构及主要特性; 3(了解新形态橡胶的结构及特性; 4(了解再生橡胶的制造特性; 5(掌握再生胶的使用特点。 本章主要参考资料? 1(橡胶工业手册，第一分册 2(橡胶化学，王梦蛟译 3(橡胶工业原材料国内外技术条件 4(特种合成橡胶 5(橡胶原材料选择指南 6(橡胶工艺 7(Rubber Technology and Manufacture 第二章橡胶的硫化体系 本章内容与基本要求? 1(了解橡胶硫化的发展概况，硫化过程中的性能变化; 2(了解橡胶结构对硫化的影响及二烯烃类不饱和橡胶和硫磺的反应性 3(掌握硫化的基本概念、硫化参
数、正硫化的测定方法; 4(掌握各种硫化体系所适应的橡胶，配合特点及硫化胶性能 5(硫磺促进剂的作用机理和常用促进剂的作用特性; 6(掌握硫磺、促进剂在传统硫化体系、有效硫化体系和半有效硫化体系中的配合原则和应 用; 7(掌握硫化胶结构与性能的关系以及温度、压力、时间这三要素在橡胶工业中的重要作用。 本章主要参考资料? 1(橡胶化学与物理，朱敏主编 2(橡胶工业手册，第二、三分册 3(加硫と加硫调整 of work enthusiasm and forward-looking. The difficulties and problems of individual cadres indifferent masses as the buck passing, long, make some simple complex problems. Some cadres general talk about pay, do not take the initiative to undertake for the bitter and tired of the work, the lack of courage to play a positive attitude." corrective measures: (LED Leadership: Luo Mingjun, rectification time: before September 25th, insist for a long time) 1, effectively solve the enterprise less, help is not enough. In order to "turn style, solve problems, and do practical things, heart to heart" as the core, in accordance with the provisions of division of Labor Bureau, by the Bureau of Party members and cadres room composition the working group , to help enterprises solve problems, promote the construction of major projects; close ties with the masses, to ask for the people, ask for
一、产品及原材料简介 1.1产品简介 产品为丁二烯橡胶(BR)9000,规格BR9O00. 丁二烯橡胶(BR)9000全名顺式-1,4-聚丁二烯橡胶（Cis 1,4Polybutadiene Rubber）. 丁二烯橡胶(BR)9000为白色或浅黄色弹性体,性能和天然橡胶相近,是一种优良的通用橡胶,其结构式为： 顺式-1,4结构在聚合链中含量在90％以上的聚丁二烯才具有良好的弹性. 丁二烯橡胶(BR)9000与天然橡胶和丁苯橡胶相比,具有弹性高,耐磨性好,耐寒性好,生热低,耐屈挠性和动态性能好等特性,它与油类、补强剂、填充剂、天然橡胶以及丁苯橡胶等均有良好的相容性.丁二烯橡胶(BR)9000的主要缺点是抗湿滑性，撕裂强度和拉伸强度较低,冷流性大,加工性能较差。 表1-1 丁二烯橡胶(BR)9000产品质量指标（GB/T8659-2001)
1.2 原材料规格及性能 1.2.1 原料 1.2.1.1 丁二烯 纯度≥ 99.2% 水值≤ 25mg/kg 乙腈≤ 3mg/kg TBC ≤ 20mg/kg 二聚物≤ 300mg/kg 总炔烃≤ 20mg/kg(其中乙烯基乙炔< =5mg/kg) 含氧化合物≤ 10mg/kg 1.2.1.1 粗溶剂油 沸程： 60~90℃ 碘指： <0.1G/100g 水值：无游离水 硫化物：无 水溶物酸碱性：中性 1.2.1.3 环烷酸镍 含镍量：≥6%(m/m) 含水量： <0.5%(m/m) 机械杂质： < 0.2%(m/m) 苯不溶物：微量 不皂化物：无 外观：绿色透明粘稠物 1.2.1.4 三氟化硼乙醚络合物
BF含量： 46.8~47.8%（m/m）3 比重： 1.120~1.127 沸点： 124.5~126℃ 油溶性：在250倍油中全溶，三小时后无沉淀含水量： <=0.5%(m/m) 外观；无色透明，无沉淀物 1.2.1.5 三异丁基铝 溶度： 2.0 ± 0.2g/l 悬浮铝；无 外观；无色透明液体 活性铝含量： >= 80%(m/m) 二异丁基氢化铝：≤15%（m/m） 1.2.1.6 2，6-二叔丁基-4-甲基苯酚（防老剂）溶点； 68.5~70.0℃ 游离甲酚：≤0.03% 灰分：≤0.03% 外观：白色或浅黄色晶体 1.2.1.7 5A分子筛 吸水量: ≥200mg/ml 堆积密度： >0.6~0.7t/m3 1.2.1.8 活性氧化铝 粒径： 4~6mm 吸水率：≥100% 强度：≥13kg/个球 堆积密度： 0.63~0.78t/m3 外观：白色或微红色粒状固体 1.2.1.9 液碱 氢氧化钠含量：≥30% 水不溶物含量： <0.1% 1.2.1.10 聚乙烯薄膜 规格：宽700cm ，厚0.04~0.06mm 熔点： <100℃ 1.2.1.11 牛皮纸袋质量标准： 规格： 900×370×160mm
橡胶生产工艺流程 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
【乳胶网-】 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→修整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 1.基本工艺流程 伴随现代工业尤其是化学工业的迅猛发展，橡胶制品种类繁多，但其生产工艺过程，却基本相同。以一般固体橡胶（生胶）为原料的制品，它的生产工艺过程主要包括： 原材料准备→塑炼→混炼→成型→硫化→休整→检验 2.原材料准备 橡胶制品的主要材料有生胶、配合剂、纤维材料和金属材料。其中生胶为基本材料；配合剂是为了改善橡胶制品的某些性能而加入的辅助材料；纤维材料（棉、麻、毛及各种人造纤维、合成纤维）和金属材料（钢丝、铜丝）是作为橡胶制品的骨架材料，以增强机械强度、限制制品变型。 在原材料准备过程中，配料必须按照称量准确。为了使生胶和配合剂能相互均匀混合，需要对某些材料进行加工： 生胶要在60--70℃烘房内烘软后，再切胶、破胶成小块； 块状配合剂如石蜡、硬脂酸、松香等要粉碎； 粉状配合剂若含有机械杂质或粗粒时需要筛选除去； 液态配合剂（松焦油、古马隆）需要加热、熔化、蒸发水分、过滤杂质；
第五章橡胶的增塑体系1 §5.1 橡胶增塑剂及分类1 一．橡胶增塑剂的概念1 二．增塑剂的作用1 三．增塑剂的分类1 四．对增塑剂的要求1 §5.2 橡胶增塑原理及增塑效果表征2 一．橡胶增塑的方法2 二．增塑剂与橡胶的相容性2 三．增塑剂作用机理2 四．增塑剂增塑效果的表征3 §5.3 橡胶增塑剂3 一．石油系增塑剂3 二．煤焦油增塑剂5 三．松焦油系增塑剂5 四．脂肪油系增塑剂5 五．合成增塑剂5 §5.4 新型增塑剂7
第五章橡胶的增塑体系 §5.1 橡胶增塑剂及分类 一．橡胶增塑剂的概念 增塑剂又称为软化剂，是指能够降低橡胶分子链间的作用力，改善加工工艺性能，并能提高胶料的物理机械性能，降低成本的一类低分子量化合物。 过去习惯上根据应用X围不同分为软化剂和增塑剂。软化剂多来源于天然物质，常用于非极性橡胶；增塑剂多为合成产品，多用于极性合成橡胶和塑料中。目前由于所起的作用相同，统称为增塑剂。 二．增塑剂的作用 1．改善橡胶的加工工艺性能：通过降低分子间作用力，使粉末状配合剂更好地与生胶浸润并分散均匀，改善混炼工艺；通过增加胶料的可塑性、流动性、粘着性改善压延、压出、成型工艺。 2．改善橡胶的某些物理机械性能：降低制品的硬度、定伸应力、提高硫化胶的弹性、耐寒性、降低生热等。 3．降低成本：价格低、耗能省。 三．增塑剂的分类 1．根据作用机理分： 物理增塑剂：增塑分子进入橡胶分子内，增大分子间距、减弱分子间作用力，分子链易滑动。 化学增塑剂：又称塑解剂，通过力化学作用，使橡胶大分子断链，增加可塑性。 大部分为芳香族硫酚的衍生物如2-萘硫酚、二甲苯基硫酚、五氯硫酚等。 2．按来源分： ①石油系增塑剂 ②煤焦油系增塑剂 ③松油系增塑剂 ④脂肪油系增塑剂 ⑤合成增塑剂 四．对增塑剂的要求 增塑效果好，用量少，吸收速度快； 与橡胶的相容性好，挥发性小、不迁移、耐寒性好，耐水、耐油、溶剂； 电绝缘性好，耐燃性好，无色、无毒、无臭，价廉易得。

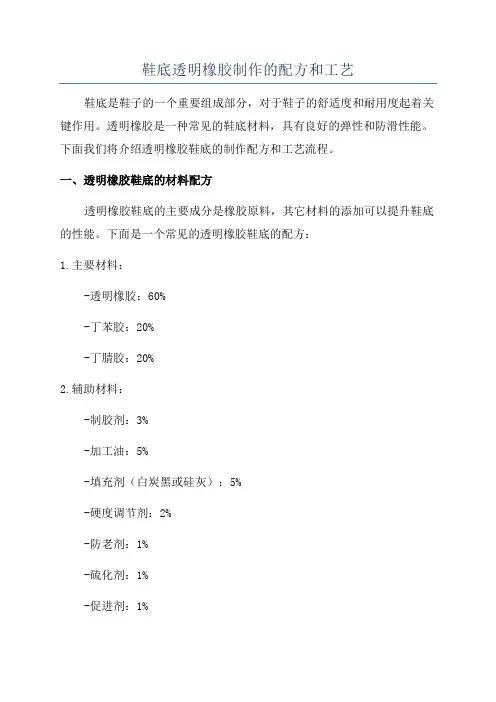

半透明橡胶的配方和工艺 透明橡胶分为2种，一种是半透明橡胶，俗城牛筋底。另一种是纯透明橡胶，俗称玻璃胶。今天我们主要谈半透明橡胶的配方和工艺。 全国的工厂都在生产牛筋底，可是能真正严格按照工艺流程来操作，能达到配方设定的理论值的没有几家。原因在于一是为节省成本，二是不懂的正规的工艺流程到底该怎么做。大部分的都在抄别人的，只要颜色能接近，能做到半透明就好了。 今天我所讲的是一种可以达到理论配方设定的配方和工艺流程，以此为框架基础，可以制作出达到国际上2000年左右先进水平的物性标准。同时也可以达到制作NIKE和ADI等产品的标准。为何说无法达到目前国际最新的水平，是因为受材料和我们的理念的限制。 一．材料。 材料对物性的影响是非常重要的。目前我国的橡胶材料方面的发展非常大。基本上通用材料方面可以达到90年代的国际的水平。但不同的厂家的材料质量差别很大。如大家都在用的白碳黑，有的要6000元一吨，有的只有3000。如果想做物性好的产品，请选择正牌生产厂家的产品。给我印象最深的是原先我在外资企业的时候，检测室测试成品鞋水洗实验，都必须使用美国的一个品牌的洗衣粉来测试。并且十年时间都是如此。是中国的洗衣粉质量不好吗？不是的，而是追求的一个稳定性。原材料你可能会多花一点钱，但是在生产中异常减少，次品减少，也是相当于省钱了。一般的工厂往往在解决生产异常的方面花的心思最多，也最烦心的。大家应该都有晚上连夜不睡觉来处理问题的情况。 二．配方 中国的制鞋橡胶厂最缺什么？技术！大家都应该有同感，为了找一个好的师傅，都要求人，为了一个好的配方，都要花大钱！请不来全职的，就请兼职的。为了原材料商的技术指导，还要花钱买原材料商的材料等等。 优秀的RB配方必须同时符合三个基本要求:物性,成本与加工性这三者最佳平衡.须经多次优选并经量产考验才能最后确定配方的组成。 配方设计是一个非常复杂的工作，设计配方者需要根据要求的各项物性指标合理的选择主胶和配合剂，同时要求设计者熟悉各种操作机台的特性，来综合考量，同时也需要考虑环保等因素。目前我国的整体配方技术水平要落后国际水
橡胶加工工艺基础知识一、塑炼 橡胶受外力作用产生变形，当外力消除后橡胶仍能保持其 形变的能力叫做可塑性。增加橡胶可塑性工艺过程称为塑 炼。橡胶有可塑性才能在混炼时与各种配合剂均匀混合； 在压延加工时易于渗入纺织物中；在压出、注压时具有较好的流动性。此外，塑炼还能使橡胶的性质均匀，便于控制生产过程。但是，过渡塑炼会降低硫化胶的强度、弹性、耐磨等性能，因此塑炼操作需严加控制。 橡胶可塑度通常以威廉氏可塑度、门尼粘度和德弗硬度等表示。 1、塑炼机理 橡胶经塑炼以增加其可塑性，其实质乃是使橡胶分子链断 裂，降低大分子长度。断裂作用既可发生于大分子主链，又可发生于侧链。由于橡胶在塑炼时，遭受到氧、电、热、机械力和增塑剂等因素的作用，所以塑炼机理与这些因素密切相关，其中起重要作用的则是氧和机械力，而且两者相辅相成。通常可将塑炼区分为低温塑炼和高温塑炼，前者以机械降解作用为主，氧起到稳定游离基的作用；后者以自动氧化降解作用为主，机械作用可强化橡胶与氧的接
塑炼时，辊筒对生胶的机械作用力很大，并迫使橡胶分子链断裂，这种断裂大多发生 在大分子的中间部分。塑炼时，分子链愈长愈容易切断。顺丁胶等之所以难以机械 断链，重要原因之一就是因为生胶中缺乏较高的分子量级分。当加入高分子量级分后， 低温塑炼时就能获得显著的效果。 氧是塑炼中不可缺少的因素，缺氧时，就无法获得预期的效果。生胶塑炼过 塑炼时，设备与橡胶之间的摩擦显然使得胶温升高。热对塑炼效果极为重要，而且在 不同温度范围内的影响也不同。 由于低温塑炼时，主要依靠机械力使分子链断裂，所以在像章区域内（天然胶低于 110C ）随温度升高，生胶粘度下降，塑炼时受到的作用力较小，以致塑炼效果反而下降。相反，高温塑炼时，主要是氧化裂解反应起主导作用，因而塑炼效果在高温区 （天然胶高于110C ）将随温度的升高而增大，所以温度对塑炼起着促进作用。各种橡胶由于特性不同，对应于最低塑炼效果的温度范围也不一样，但温度对塑炼效果 影响的曲线形状是相似的。由前已知，不论低温塑炼还是高温塑炼，使用化学增塑剂 皆能提高塑炼效果。接受剂型增塑剂，如苯醌和偶氮苯等，它们在低温塑炼时起游 离基接受剂作用，能使断链的橡胶分子游离基稳 定，进而生成较短的分子；引发剂型增塑剂，如过氧化二苯甲酰和偶氮二异丁腈等，它们在高温下分解成极不稳定的游离基，再引发橡胶分子生成大分子游离基，并进而氧化断裂。此外，如硫醇类及二邻苯甲酰胺基苯基二硫化物类物质，它们既能使橡胶分子游离基稳定，又能在高温下引发橡胶形成游离基加速自动氧化断裂，所以，这类化学增塑剂称为混合型增塑剂或链转移型增塑剂。 2、塑炼工艺 生胶在塑炼前通常需进行烘胶、切胶、选胶和破胶等处理。 烘胶是为了使生胶硬度降低以便切胶，同时还能解除结晶。
第五章橡胶的增塑体系 §5。1橡胶增塑剂及分类 一．橡胶增塑剂的概念 增塑剂又称为软化剂,是指能够降低橡胶分子链间的作用力，改善加工工艺性能，并能提高胶料的物理机械性能，降低成本的一类低分子量化合物。 过去习惯上根据应用范围不同分为软化剂和增塑剂。软化剂多来源于天然物质，常用于非极性橡胶；增塑剂多为合成产品，多用于极性合成橡胶和塑料中。目前由于所起的作用相同,统称为增塑剂. 二．增塑剂的作用 1．改善橡胶的加工工艺性能:通过降低分子间作用力，使粉末状配合剂更好地与生胶浸润并分散均匀，改善混炼工艺；通过增加胶料的可塑性、流动性、粘着性改善压延、压出、成型工艺。 2．改善橡胶的某些物理机械性能：降低制品的硬度、定伸应力、提高硫化胶的弹性、耐寒性、降低生热等。 3．降低成本：价格低、耗能省。
三．增塑剂的分类 1．根据作用机理分： 物理增塑剂:增塑分子进入橡胶分子内，增大分子间距、减弱分子间作用力，分子链易滑动. 化学增塑剂：又称塑解剂，通过力化学作用,使橡胶大分子断链,增加可塑性。 大部分为芳香族硫酚的衍生物如2-萘硫酚、二甲苯基硫酚、五氯硫酚等. 2．按来源分： ①石油系增塑剂 ②煤焦油系增塑剂 ③松油系增塑剂 ④脂肪油系增塑剂 ⑤合成增塑剂 四．对增塑剂的要求
增塑效果好,用量少，吸收速度快;
与橡胶的相容性好，挥发性小、不迁移、耐寒性好，耐水、耐油、溶剂; 电绝缘性好,耐燃性好，无色、无毒、无臭，价廉易得。 §5。2橡胶增塑原理及增塑效果表征 一．橡胶增塑的方法 提高橡胶可塑性的方法主要有以下三种: 1．物理增塑法:加入物理增塑剂 2．化学增塑法：化学塑解剂 3．机械增塑法:通过机械剪切作用，提高可塑性. 可单独应用，与前两种方法一起使用时，效果更好。 二．增塑剂与橡胶的相容性 1．增塑剂与橡胶的相容性 相容性是指两种不同的物质混合时形成均相体系的能力。相容性好，两种物质形成均相体系的能力强。橡胶与增塑剂的相容性很重要,若相容性差,增塑剂则会从橡胶中喷出，甚至难于混合、加工。橡胶与增塑剂的相容性的预测方法是采
