西门子440变频器调试参数
一、加减速时间设置
1.选择P0004=10（参数滤波器，10为变频器通道和斜坡发生器），P0003=2（选择访问级）。
2.P1120=0～650s（加速时间），P1121=0～650s（减速速时间）。
二、转矩提升
1.选择P0004=13（参数滤波器，13为电动机控制），P0003=2（选择访问级，2为扩展访问级）。
2. P1310=0.00～250（P1310为连续提升，缺省值为50）。
转矩补偿图PID控制图
三、变频器PID控制
1. 选择P0004=22（参数滤波器，22为选择PID控制），P0003=2（选择访问级，2为扩展访问级）
2. P2253=755.0（模拟输入端子1为信号给定），P2264=755.1（模拟输入端子2为反馈信号输入端）。
3. P值设置：P2280=0.00～65（缺省值设置为3，实验设定值为0.3～1.5）I值设置：P2285=0.0～60（缺省值设置为0，实验设定值为0.03～0.15s），D值无效。
4. 选择P0004=7（参数滤波器，7为变频器命令和数字I/O端子）P0702=99（确定数字输入端子2，99为该端子使能BICO参数化），P2200=722.1（数字输入端子2为PID切换，闭合有效，断开无效）。
5. 变频器PID参数自动选择：P2350=3或4，自整定结束，本本参数设定为“0”（自整定已经完成）。
四、变频器复位
设置P0010=30，P0970=1（复位过程较长，约需3分钟）。
6SE70调试基本参数设置 恢复缺省设置 P053=6 允许参数存取 6：允许通过PMU和串行接口OP1S变更参数 P060=2 固定设置菜单 P366=0 0：具有PMU的标准设置 1：具有OP1S的标准设置 P970=0 参数复位 参数设置P060=5 系统设置菜单 P071= 装置输入电压 P095=10 异步/同步电机，国际标准 P100= 1：V/f控制 3：无测速机的速度控制 4：有测速机的速度控制 5：转矩控制 P101= 电机额定电压 P102= 电机额定电流 P103= 电机励磁电流，如果此值未知，设P103=0 当离开系统设置，此值自动计算。 P104= 电机额定功率因数 P108= 电机额定转速 P109= 电机级对数 P113= 电机额定转矩 P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型 参数值P350-P354设定到额定值 P130= 10：无脉冲编码器 11：脉冲编码器 P151= 脉冲编码器每转的脉冲数 P330= 0：线性（恒转矩） 1：抛物线特性（风机/泵） P384.02= 电机负载限制 P452= % 正向旋转时的最大频率或速度 P453= % 反向旋转时的最大频率或速度 数值参考P352和P353 P060=1 回到参数菜单 P128= 最大输出电流 P462= 上升时间 P464= 下降时间 P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）
6SE70 变频装置调试步骤 一.内控参数设定 1.1 出厂参数设定 P053=7 允许CBP+PMU+PC 机修改参数 P60=2 固定设置，参数恢复到缺省 P366=0 PMU 控制 P970=0 启动参数复位 执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。电机和控制参数未进行设定，不能实施电机调试。 1.2 简单参数设定 P60=3 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数 P071 进线电压(变频器400V AC / 逆变器540V DC) P95=10 IEC 电机 P100=1 V/F 开环控制 3 不带编码器的矢量控制 4 带编码器的矢量控制 P101 电机额定电压 P102 电机额定电流 P107 电机额定频率HZ P108 电机额定速度RPM P114=0 P368=0 设定和命令源为PMU+MOP P370=1 启动简单应用参数设置 P60=0 结束简单应用参数设置 执行上述参数设定后，变频器自动组合功能图连接和参数设定。P368 选择的功能图见手 册S0-S7，P100 选择的功能图见手册R0-R5。电机控制效果非最优。 1.3 系统参数设置 P60=5 P115=1 电机模型自动参数设置，根据电机参数设定自动计算 P130=10 无编码器 11 有编码器（P151 编码器每转脉冲数） P350=电流量参考值A P351=电压量参考值V P352=频率量参考值HZ 3 3 P353=转速量参考值1/MIN P354=转矩量参考值NM P452=正向旋转最大频率或速度%（100%=P352，P353） P453=反向旋转最大频率或速度%（100%=P352，P353） P60=1 回到参数菜单，不合理的参数设置导致故障 1.4 补充参数设定如下 P128=最大输出电流A P571.1=6 PMU 正转 P572.1=7 PMU 反转
?? 桥式起重机的发展历史 ?施耐德变频器Altivar31常用参数设置? 西门子MM440变频器常用参数设置 一 2nd, 2010 by 起重机 ①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值 ①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无 ①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无 ①P0005───②显示选择───③2~4000───④21频率25电压27电流 ───⑤一般选择21───⑥21 ①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0 ①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0 ①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏 ①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A ①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw ①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0 ①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0 ①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源 ───⑤2代表由端子排输入───⑥2 ①P0701───②数字输入1的功能───③0~99───④选择数字1功能 ───⑤1───⑥1 ①P0702───②数字输入2的功能───③0~99───④选择数字2功能 ───⑤2───⑥12
BUSY 调试结束 五矿营口中板厂变频器调试步骤及参数设置 1、回转变频器设置 DIP 开关为2 1 OFF-50HZ （—般为默认，不用调 P0010=1 I 调试参数过滤器：快速调试 P0003=1 1 用户访问级：标准级，可以访问最经常使用的一些参数 P0100=0 1 使用地区：欧洲［kW ］，缺省值50Hz P0304=380V 1 电机额定电压： P0305=28A 1 电机额定电流 P0307=11KW 1 电机额定功率 + P0310=50Hz 1 电机额定频率 * P0311=726 I 电机额定速度 P0700=1 1 选择命令源：BOP （键盘）设置 * P1000=1 1 频率设定的选择：电动电位计给定 P3900=1 快速调试结束 显示BUSY 按面板上电机启动键起动电机后停止再进行其它的设置 P0003=3 1 用户访问等级：专家级（可以访问所有参数） P0700=2 1 选择命令源：由端子排输入 ▼ P1000=2 1 频率设定值的选择：模拟量给定 * P0701=9 5号端子 数子输入1的功能，故障确认 + P0702=0 6号端子 数字输入2的功能，禁止输入 + P0703=1 1 7号端子 数字输入3的功能，ON/OFF1 （接通正转/停车命令1） P0704=2 8号端子 数字输入4的功能，ON reverse/OFF1 （接通反转/停车命令1）
▼ 从RAM 到EEPROM的数据传送P0971=1
走行变频器参数设置: DIP开关为2 I OFF-50HZ （—般为默认，不用调） 右 P0010=1 1 调试参数过滤器：快速调试 P0003=1 1 用户访问级：标准级，可以访问最经常使用的一些参数 P0100=0 1使用地区：欧洲 ［kW］，缺省值50Hz P0304=380V 1 电机额定电压： P0305=88A电机额定电流 P0307= 44KW 电机额定功率 P0310=50Hz 1 电机额定频率 P0311=1440 I 电机额定速度 * P0700=1 1选择命令源：BOP （键盘）设置 * P1000=1 1频率设定的选择：电动电位计设定 * P3900=1快速调试结束 起动电机后停止再进行其它的设置 P1003=3用户访问等级：专家级（可以访问全部参数）* P0700=2 1选择命令源：由端子排输入 t P1000=3 1频率设定值的选择：固定频率设定 * P0701=1 15号端子数字输入1的功能，ON/OFF1 （接通正转/停车命令1） + P0702=2 6号端子数字输入2的功能，ON reverse/OFF1 （接通反转/停车命令1） ▼P0703=15 17号端子数字输入3的功能，固疋频率设疋值（直接选择） ▼ P0704=9 8号端子数字输入4的功能，（故障确认）+ P1080=15 1 最小频率设定15HZ （走行慢速） P1003=30频率给定值30HZ （走行快速）
参数号————参数功能————参数范围————参数说明/注释—————本机设置值（假如） P0000——驱动装置显示——无——显示P0005设置的参数值——无P0003——用于定义用户参数访问的等级——（0~4）——1标准级3专家级——根据需要选择 P0005——显示选择——（2~4000）——21频率25电压27电流——一般选择21 P0010——调试参数过滤器——（0~30）——1快速调试30工厂的设定值——p3900恢复为0 P0295——冷却风扇断电延迟时间——（0~3600）——这个时间以秒计——180秒为宜 P0304——电动机的额定电压——（10~2000）——名牌数据实际为准——380伏 P0305——电动机的额定电流——（0.01~10000）——名牌数据实际为准——电流叠加A1+A2 P0307——电动机的额定功率——（0.01~2000）——名牌数据实际为准——功率叠加P1+P2 P0308——电动机额定功率因数——（0.0~1.0）——名牌数据实际为
准——cosφ P0311——电动机的额定速度——(0~40000)——名牌数据实际为准——980/1380 P0700——选择命令源——(0~6)——选择数字的命令信号源——2代表由端子排输入 P0701——数字输入1的功能——（0~99）——选择数字1功能——1 P0702——数字输入2的功能——（0~99）——选择数字2功能——2 P0703——数字输入3的功能——（0~99）——选择数字3功能——17 P0704——数字输入4的功能——（0~99）——选择数字4功能——17 P0705——数字输入5的功能——（0~99）——选择数字5功能——29 P0706——数字输入6的功能——（0~99）——选择数字6功能——17 P0732——数字输出2的功能——（0~4000）——电动机抱闸投入——52C P0733——数字输出3的功能——（0~4000）——电动机抱闸投入——52C P0970——工厂复位——（0~1）——0代表禁止复位1代表参数复位——根据需要决定

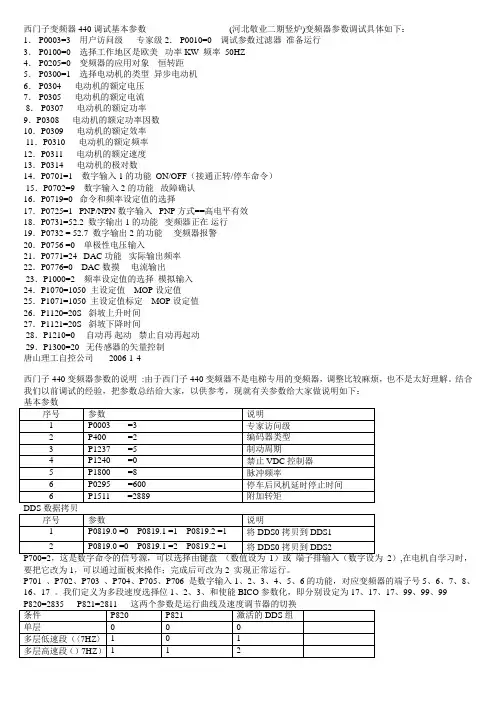

西门子变频器440调试基本参数(河北敬业二期竖炉)变频器参数调试具体如下： 1． P0003=3 用户访问级专家级 2． P0010=0 调试参数过滤器准备运行 3． P0100=0 选择工作地区是欧美功率 KW 频率 50HZ 4． P0205=0 变频器的应用对象恒转距 5． P0300=1 选择电动机的类型异步电动机 6． P0304 电动机的额定电压 7． P0305 电动机的额定电流 8． P0307 电动机的额定功率 9．P0308 电动机的额定功率因数 10．P0309 电动机的额定效率 11．P0310 电动机的额定频率 12．P0311 电动机的额定速度 13．P0314 电动机的极对数 14．P0701=1 数字输入1的功能 ON/OFF（接通正转/停车命令） 15．P0702=9 数字输入2的功能故障确认 16．P0719=0 命令和频率设定值的选择 17．P0725=1 PNP/NPN数字输入 PNP方式==高电平有效 18．P0731=52.2 数字输出1的功能变频器正在运行 19．P0732 = 52.7 数字输出2的功能变频器报警 20．P0756 =0 单极性电压输入 21．P0771=24 DAC功能实际输出频率 22．P0776=0 DAC数摸电流输出 23．P1000=2 频率设定值的选择模拟输入 24．P1070=1050 主设定值 MOP设定值 25．P1071=1050 主设定值标定 MOP设定值 26．P1120=20S 斜坡上升时间 27．P1121=20S 斜坡下降时间 28．P1210=0 自动再起动禁止自动再起动 29．P1300=20 无传感器的矢量控制 唐山理工自控公司 2006-1-4 西门子440变频器参数的说明:由于西门子440变频器不是电梯专用的变频器，调整比较麻烦，也不是太好理解。结合我们以前调试的经验，把参数总结给大家，以供参考，现就有关参数给大家做说明如下： 2）,在电机自学习时，要把它改为1，可以通过面板来操作；完成后可改为2 实现正常运行。 P701 、P702、P703 、P704、P705、P706 是数字输入1、2、3、4、5、6的功能，对应变频器的端子号5、6、7、8、16、17 。我们定义为多段速度选择位1、2、3、和使能BICO参数化，即分别设定为17、17、17、99、99、99
西门子变频器在数控铣上的应用 调试前对机械要求： 电机不带负载，如果用皮带传动请将皮带拆除；如果直联请拆除直联部分；（即变频器只带电机旋转，而电机不带负载（但可以带带轮）旋转） 调试过程要求： 调试步骤25――29最少重复两次（也就是说主轴要启动两次）。 1.P0003用户级别2（专家） 2.P0010调试模式1（快速调试，出厂默认为0当改为1后进入快速 调试状态，无法显示高级参数。） 3.P0100执行标准0（功率单位KW，频率缺省值50HZ） 4.P0205应用方式0（恒转矩） 5.P0300电机类型1（异步电动机） 6.P0304电机额定电压（根据电机铭牌设置） 7.P0305电机额定电流（根据电机铭牌设置） 8.P0307电机额定功率（根据电机铭牌设置） 9.P0308电机额定功率因数（使用默认值不需要设置） 10.P0309电机额定效率（使用默认值不需要设置） 11.P0310电机额定频率（根据电机铭牌设置） 12.P0311电机额定速度（根据电机铭牌设置）
13.P0320电机磁化电流（使用默认值不需要设置） 14.P0335冷却方式0（自冷） 15.P0640过载因子（使用默认值不需要设置） 16.P0700选择命令源1（BOP控制） 17.P1000频率获取方式1（使能电位计） 18.P1080最小输出频率 1.3（对应40R/MIN） 19.P1082最大输出频率200（对应6000R/MIN） 如果主轴为8000转，请设定P1082=267 20.P1120加速斜坡时间 4.5（电机从当前转速加速到指令转速的时 间） 21.P1121减速斜坡时间7.0（电机从当前转速减速到指令转速的时 间。P1120 P1121如果设置过小，当指令高转速时变频器会因为瞬间电流过大而报警） 22.P1135斜坡关断时间（使用默认值不需要设置） 23.P1300控制方式20（矢量控制） 24.P1500转矩设定值选择0（无设定值） 25.P1910 电机数据检测先设1（＝1 识别所有电机数据并修改，并 将这些数据应用于控制器） 设置完成后，变频器会出现报警A0541，此时需要马上启动变频器（1040设置5按BOP启动变频器）。电机将旋转起来，在旋转一会后报警消失，电机空运行3－5分钟，（不带任何负载）。在报警消失后进行26步骤设置。
?施耐德变频器Altivar31 西门子MM440变频器常用参数设置 一 2nd, 2010 by 起重机 ①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值 ①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无 ①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无 ①P0005───②显示选择───③2~4000───④21频率25电压27电流 ───⑤一般选择21───⑥21 ①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0 ①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0 ①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏 ①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A ①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw ①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0 ①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0 ①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源 ───⑤2代表由端子排输入───⑥2 ①P0701───②数字输入1的功能───③0~99───④选择数字1功能 ───⑤1───⑥1 ①P0702───②数字输入2的功能───③0~99───④选择数字2功能 ───⑤2───⑥12 ①P0703───②数字输入3的功能───③0~99───④选择数字3功能
西门子标准变频器控制方法描述
第一节速度矢量控制（MM440） 在矢量控制中，速度控制器影响系统的动态特性。特别是恒转矩负载，速度闭环控制有利于改善系统的运动精度和跟随性能。在矢量控制过程中，速度控制器的配置是重要的环节。 根据速度控制器的反馈信号来源，可以将速度矢量控制分为带传感器的矢量控制(VC)与无传感器的矢量控制(SLVC)两种。 编码器的反馈信号(VC)：P1300=20 观测器模型的反馈信号(SLVC)：P1300=21 在快速调试和电机参数优化的过程中，变频器会根据负载参数自动辨识系统模型，建立模型观测器，在没有传感器的情况下，系统也会根据输出电流来计算当前速度，作为速度反馈来构成速度闭环。 速度控制器的设定方式（P1460,P1462,P1470,P1472） 手动调节 可根据经验对速度控制器的比例与积分参数进行整定 PID自整定 设定参数：P1400 当P1400.0=1,使能速度控制器的增益自适应功能，即根据系统偏差的 大小来自动调节比例增益系数Kp。在弱磁区，增益系数随磁通的降低 而减小。 当P1400.1=1,速度控制器的积分被冻结，只有比例增益，即对开环运 行的电动机加上滑差补偿。 优化方式自整定 通过设置P1960=1,变频器会自动对速度控制器的各参数进行整定。
第二节 转矩控制（MM440） 矢量控制分为速度矢量控制与转矩矢量控制，转矩控制与速度矢量控制的主要区别是闭环调节是基于转矩物理量进行运算的。在某些特殊的场合，系统对
变频器输出转矩的要求比较严格。因此在MM440变频器中又实现了转矩设置功能。同速度矢量控制一样，转矩控制也分为无传感器矢量控制和带传感器的矢量控制。 在无传感器的转矩控制过程中，系统根据观测器模型来计算当前频率，与加速度转矩控制输出频率进行预算后，反馈到调制器。 带传感器的转矩控制，将编码器测得的信号与观测器模型进行运算后直接反馈到调制器。 一速度控制与转矩控制的切换 通过设置P1501=1,或者P1501=722.X来实现速度控制到转矩控制的切换。 二转矩的设定 通过P1500来选择转矩设定源或者直接在P1503中设定相应转矩值。 三附加转矩设定值 注：在速度控制与转矩控制中都可以选择转矩作为附加设定值。
西门子MM440变频器常用参数设置 ①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值 ①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无 ①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无 ①P0005───②显示选择───③2~4000───④21频率25电压27电流 ───⑤一般选择21───⑥21 ①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0 ①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0 ①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏 ①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A ①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw ①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0 ①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0 ①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源 ───⑤2代表由端子排输入───⑥2 ①P0701───②数字输入1的功能───③0~99───④选择数字1功能 ───⑤1───⑥1 ①P0702───②数字输入2的功能───③0~99───④选择数字2功能 ───⑤2───⑥12 ①P0703───②数字输入3的功能───③0~99───④选择数字3功能
变频器实训指导书（西门子MM440）
任务1 变频器的面板操作与运行 任务目的： 1. 熟悉变频器的面板操作方法。 2. 熟练变频器的功能参数设置。 3. 熟练掌握变频器的正反转、点动、频率调节方法。 任务引入： 变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。 相关知识点： 一．变频器面板的操作 利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。 二．基本操作面板修改设置参数的方法 MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。用基本操作面板(BOP)可以修改任何一个参数。修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。 表2-1 基本操作面板(BOP)修改设置参数流程 操作步骤BOP显示结果1 按键，访问参数 2 按键，直到显示P1000 3 按键，直到显示in000，即P1000的第0组值 4 按键，显示当前值2 5 按键，达到所要求的值1 6 按键，存储当前设置
7 按键，显示r0000 8 按 键，显示频率 任务训练 ： 一、训练内容 通过变频器操作面板对电动机的启动、正反转、点动、调速控制。 二、训练工具、材料和设备 西门子MM440变频器、小型三相异步电动机、实训台、电工工具（1套）、连接导线若干等。 三、操作方法和步骤 1．按要求接线 系统接线如图2-1所示，检查电路正确无误后， 合上主电源开关QS 。 图2-1 变频调速系统电气图 2．参数设置 （1）设定P0010＝30和P0970＝1，按下P 键，开始复位，复位过程大约3min ，这样就可保证变频器的参数回复到工厂默认值。 （2）设置电动机参数，为了使电动机与变频器相匹配，需要设置电动机参数。电动机参数设置见表2-2。电动机参数设定完成后，设P0010=0，变频器当前处于准备状态，可正常运行。 表2-2 电动机参数设置 参数号 出厂值 设置值 说明 P0003 1 1 设定用户访问级为标准级 P0010 0 1 快速调试 P0100 0 0 功率以KW 表示，频率为50Hz P0304 230 380 电动机额定电压（V ） P0305 3.25 1.05 电动机额定电流（A ） P0307 0.75 0.37 电动机额定功率（KW ） P0310 50 50 电动机额定频率（Hz ） P0311 1400 电动机额定转速（r/min ） MM440U V W 28 L1L2L3M 3~ QS
西门子MICROMASTER 420 变频器的参数手册 主编隋美娥 青岛港湾职业技术学院
目录 1. 西门子MICROMASTER 420 变频器的参数表 (1) 2.故障的排除 (49)
1.西门子MICROMASTER 420 变频器的参数表 说明：用BOP 或AOP 操作板看不到第4 访问级的参数。 说明： 按下“Fn”键并持续2 秒，用户就可看到直流回路电压，输出电流和输出频率的数值，以及选定的r0000 设定值（在P0005 中定义）。 可能的显示值： 0 调试方式（P0010 != 0）； 1 驱动装置运行准备就绪； 2 驱动装置故障； 3 驱动装置正在起动（直流回路预充电）； 4 驱动装置正在运行； 5 停车（斜坡函数正在下降） 关联： 状态 3 只能在直流回路预充电，并且安装了由外部电源供电的通讯板时才能看到。 说明：对于大多数简单的应用对象，采用缺省设定值（标准模式）就可以满足要求了。 可能的设定值： 0 用户定义的参数表-有关使用方法的详细情况请参看P0013 的说明 1 标准级：可以访问最经常使用的一些参数。 2 扩展级：允许扩展访问参数的范围，例如变频器的I/O 功能。 3 专家级：只供专家使用。 4 维修级：只供授权的维修人员使用-具有密码保护。
可能的设定值： 0 全部参数； 2 变频器参数； 3 电动机参数；7 命令，二进制I/O； 8 ADC（模-数转换）和DAC（数-模转换）；10 设定值通道/ RFG （斜坡函数发生器）； 12 驱动装置的特征；13 电动机的控制；20 通讯；21 报警/ 警告/ 监控；22 工艺参量控制器（例如PID） 举例：P0004 = 22 选定的功能是，只能看到PID 参数。 设定值：21 实际频率；25 输出电压；26 直流回路电压；27 输出电流提示： 以上这些设定值（21，25....等）指的是只读参数号（“r0021，r0025..... 等”）。 可能的设定值： 0 在“运行准备”状态下，交替显示频率的设定值和输出频率的实际值。在“运行”状态下，只显示输出频率。 1 在“运行准备”状态下，显示频率的设定值。在“运行”状态下，显示输出频率。 2 在“运行准备”状态下，交替显示P0005 的值和r0020 的值。在“运行”状态下，只显示P0005 的值 3 在“运行准备”状态下，交替显示r0002 值和r0020 值。在“运行”状态下，只显示r0002 的值。 4 在任何情况下都显示P000 5 的值 说明： 变频器不运行时，交替显示“未运行（Not Running ）”和“运行（Running）”时的参数数值。 缺省状态下，交替显示“频率设定值”和“频率实际值”。
?施耐德 西门子MM440变频器常用参数设置 一 2nd, 2010 by 起重机 ①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值 ①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无 ①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无 ①P0005───②显示选择───③2~4000───④21频率25电压27电流 ───⑤一般选择21───⑥21 ①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0 ①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0 ①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏 ①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A ①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw ①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0 ①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0 ①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源 ───⑤2代表由端子排输入───⑥2 ①P0701───②数字输入1的功能───③0~99───④选择数字1功能 ───⑤1───⑥1 ①P0702───②数字输入2的功能───③0~99───④选择数字2功能 ───⑤2───⑥12 ①P0703───②数字输入3的功能───③0~99───④选择数字3功能
西门子变频器的调试方法跟步骤 西门子变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。 西门子变频器主要应用在风机、水泵的应用上。为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。 变频器调试的基本方法和步骤： 一、变频器的空载通电验 1、将变频器的接地端子接地。 2、将变频器的电源输入端子经过漏电保护开关接到电源上。
3、检查变频器显示窗出厂显示是否正常，如果不正确，应复位，否则要求退换。 4、熟悉变频器的操作键。一般的变频器均有运行(RUN)、停止(STOP)、编程(PROG)、数据P确认(DATAPENTER)、增加(UP、▲)、减少(DOWN、“)等6个键，不同变频器操作键的定义基本相同。此外有的变频器还有监视(MONITORPDISPLAY)、复位(RESET)、寸动(JOG)、移位(SHIFT)等功能键。 二、带载试运行 1、手动操作变频器面板的运行停止键，观察电机运行停止过程及变频器的显示窗，看是否有异常现象。 2、如果启动P停止电机过程中变频器出现过流保护动作，应重新设定加速P减速时间。电机在加、减速时的加速度取决于加速转矩，而变频器在启、制动过程中的频率变化率是用户设定的。若电机转动惯量或电机负载变化，按预先设定的频率变化率升速或减速时，有可能出现加速转矩不够，从而造成电机失速，即电机转速与变频器输出频率不协
西门子变频器参数设置说明及有关注意事项 1、变频器加电注意应分两次，在第一次加电后迅速断电，观察变频器有无异常，并查看面板显示数据， 如果有问题在检查排除后再试。 2、恢复原始出厂值方法：P0010 =30 P0970 = 1 而且必须在P0003=1 P0004=0条件下。 3、故障代码信息：r0947 最后故障数据r0949 前面几次故障数据。 4、内部接口说明：DC_ DCR+ DCB+ 这三个是直流输出，用于电抗；在小功率使用时“DCR+”和“DCB+” 要直接闭合，在大功率上用于外部制动单元，使用时引出接在电感上。这个接口可以利用直流输出上判断过流故障，它一般输出不超过500V左右， 5、在交流输出接口上，可以利用老式500型万用表量取电压值输出三项是否正常、平衡。 6、加速时间(P1120)、减速时间（P1121）的设定规定:小功率（15千瓦以下）设6S;稍大的功率（15～50 千瓦）设为10S左右，更大的功率设定时间随着要长些。 7、I/O端子接线上接口说明：3与4、11与12为两组模拟信号输入接口，这两组接口控制开关在上部， 拨至上部为投用，下部为停用。5与9为引出接触器常开触头控制启动变频器，其应用用参数P0700设置。P0700为1表明用变频器面板（MOP）直接控制启动（绿色键），P0700为2表明5和9通过启动接触器吸合让5和9形成回路启动变频器。其中5和9为正转，5和6连接为反转。 8、变频器日常故障基本检测：用万用表电阻档分别测取三项电输入、输出的相与相之间应为绝缘不通； 用万用表电阻档测取I/O端子3和4、11和12之间电阻应为120～122欧姆，否则为有问题。 9、当变频器故障无法确认排除或MOP面板数据显示异常是可采取将参数值恢复原始出厂值，然后再重 新设置有关参数再试，不行再报修。 常用参数设置说明： P0003=3 专家访问权限 P0004=0 访问所有参数 P0700命令源选择=0工厂缺省设置 = 用BOP键盘面板 = 端子（用点动接触器吸合使和接口闭合启动变频器） =3 BOP链路上USS =4 COM链路上USS =5 COM链路上CB P0756定义模拟量输入=0默认值单极性电压输入（0～+10V） =1单极性电压输入带监控功能（0～+10V） =2单极性电流输入（～mA） =3单极性电流输入带监控功能（4～20mA） =4双极性电压输入（-10～+10V） P0757 对模拟量输入定标配置4mA为起点 =0模拟量输入1（ADC1左接口3和4） =1模拟量输入2（ADC2右接口11和12） P0761定义模拟量死区的宽度=0模拟量输入1（ADC1左接口3和4） =1模拟量输入2（ADC2右接口11和12） P1000选择频率给定值源=0没有主给定值 = 1MOP给定值 =2模拟量给定值 =3固定频率 =4 BOP链路上USS =5 COM链路上USS =6 COM链路上CB 模拟量给 定值2…
为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择）P700=6快速选择命令源P1000=6快速选择频率设定P927=15参数修改设置 P927更改参数的接口（缺省15，有四位都是1） MM440 一、复位为出厂缺省设置值 1、 P0010=30 2、 P0970=1 过程约3分钟 二、设置电机参数 1、P0003=3 用户访问级=3专家级 2、P0010=1 调试参数过滤器=1快速调试 3、P0304=230V 电机额定电压（以电机铭牌为准） 4、P0305=1.98A 电机额定电流（以电机铭牌为准） 5、P0307=0.37KW 电机额定功率（以电机铭牌为准） 6、P0308=0.74 电机额定功率因数（以电机铭牌为准） 7、P0310=50HZ 电机额定频率（以电机铭牌为准） 8、P0311=1380 电机额定速度（以电机铭牌为准） 三、电机识别 P1910=1 具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。当变频器自动OFF1后，就表示识别通过了。 注意：使用MM440一定要建模，要对电机做识别。也就是说P1910=1必须要做，这是
起码的。否则运行的参数与实际的电机模型不符，工作不会正常的。交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。 MM440的建模，就是通过P1910=1/3进行。不论P1300=什么，P1910=1都必须做！！！ 四、设置其他参数 1、P0010=0 调试参数过滤器=0准备 2、P0700=5 选择数字命令信号源=5 3、P0705=99 数字输入5的功能=99 4、P0849=722.4 第二个OFF3停车命令=722.4 5、P1000=5 频率设定值的选择=5 6、P1120=2S 斜坡上升时间2S 7、P1121=1S 斜坡下降时间1S 8、P1135=0.68—0.58S OFF3的斜坡下降时间0.68—0.58S（根据停车效果调整） 9、P2010=7 USS波特率=7（115200波特） 10、P2011=0or1 USS地址，两台变频器分别设为0和1 一、复位为出厂缺省设置值 1、P0010=30 2、P0970=1 过程约3分钟 二、设置电机参数 1、P0003=3 用户访问级=3专家级 2、P0010=1 调试参数过滤器=1快速调试 3、P0304=230V 电机额定电压（以电机铭牌为准） 4、P0305=1.98A 电机额定电流（以电机铭牌为准） 5、P0307=0.37KW 电机额定功率（以电机铭牌为准） 6、P0308=0.74 电机额定功率因数（以电机铭牌为准） 7、P0310=50HZ 电机额定频率（以电机铭牌为准） 8、P0311=1380 电机额定速度（以电机铭牌为准） 三、电机识别 P1910=1
西门子变频器接线及常用参数设置模拟输入； AIN1： 0–10V ，0– 20 mA和–10至+10V AIN2 ： 0–10V ，0– 20 mA 模拟量输入通道 1 为 3、4， 模拟量输入通道 2 为 10， 11； 5、 6、 7、 8 为数字量输入通道1、 2、3、 4； 16、 17 为数字量输入通道5、6； 9 为带隔离的 +24V 输出； 28 为带隔离的0V 输出； 12、 13 为模拟量输出通道1， 26、 27 为模拟量输出通道2； 20、 19、 18 为数字量输出1； 22、 21 为数字量输出 2； 25、 24、 23 为数字量输出3。 变频器运行控制方式：抛物线V/f控制P1300 = 2 ，用于风机和水泵。 P0003设置访问级别 1标准级 P0100=0功率单位为kW ； f 的缺省值为50 Hz P0205=1变转矩 , 只能用于平方 V/ f特性（水泵，风机）的负载 P0300=1异步电动机 P0304根据铭牌键入的电动机额定电压（V）
P0305根据铭牌键入的电动机额定电流（ A） P0307根据铭牌键入的电动机额定功率（KW ） P0308根据铭牌键入的电动机额定功率因数 P0310根据铭牌键入的电动机额定频率（ Hz ） P0311根据铭牌键入的电动机额定速度（rpm ） P0335电动机的冷却方式0 自冷 P0640电动机过载电流的限定值，设定值的范围： 10.0 - 400.0 % ，以电动机额定电流（ P0305 ）的 % 值表示。P1120电动机从静止停车加速到最大电动机频率所需的时间。 P1121电动机从其最大频率减速到静止停车所需的时间。 P1300控制方式设为2 变频器默认端子5（ DIN1）为启停控制 变频器可自定义端子输入是高电平有效还是低电平有效， P0725=0低电平有效 P0725=1高电平有效，默认值为 1 即端子高电平有效。 P0700=2由端子排输入控制
西门子变频器设置方法 连接方法：模拟量输入：２＋，３－，４－２０ｍＡ 模拟量输出：１２＋，１３－，４－２０ｍＡ 开关量输入：９＋，５－，单继电器触点控制开关 开关量输出：１９，２０为运行指示 ２１，２２为停止指示 ２３，２５为故障指示 设置过程： １、端子旁边模拟量开关全拨到上端，为电流输入。 ２、安装上基本操作面板，ｂｏｐ－２。 ３、按下Ｐ键，进行参数设置，显示ｒ００００。 ４、按上升键，直到Ｐ０００３，按下Ｐ键，进入设置，参数设置为３，专家级。 ５、按上升键，直到Ｐ００１０，进入设置，参数为１，进入快速设置。 ６、按上升键，直到Ｐ０１００，设置为０，功率为ＫＷ。 ７、进入Ｐ０３０４，设置电压级别为３８０伏。 ８、进入Ｐ０３０５，设置电流参数为电机铭牌参数，７．５ＫＷ电机为１５．１Ａ。 ９、进入Ｐ０３０７，设置电机功率。 １０、进入Ｐ０３０８，设置功率因数，根据铭牌设定。 １１、进入Ｐ０３１０，设置电动机额定频率５０Ｈｚ。
１２、进入Ｐ０３１１，设置电机额定速度，根据电机铭牌设定。１３、进入Ｐ０６４０，设定电动机过载系数，设置为２００％，如果设置过小，可能电机升速比较慢，过载电流还要受断路器 电流限制，不能过大，根据实际情况设置。 １４、进入Ｐ０７００，设置为２，端子输入。 １５、进入Ｐ１０００，设定为２，模拟给定１为频率选定。 １６、进入Ｐ１０８０，设置电机最小频率，可以设置为５。 １７、进入Ｐ１０８２，设置最大频率，５０Ｈｚ。 １８、进入Ｐ１１２０，设置斜坡上升时间，过载电流在２００％，可以设置为１２秒左右。 １９、进入Ｐ１３００，选择２，抛物线ｖ／ｆ控制。 ２０、进入Ｐ３９００，选择０，结束快速调试。 ２１、进入Ｐ００１０，选择为０，退出快速设置。 ２２、进入Ｐ０７０１，选择数字输入１功能为１，接通正转。２３、进入Ｐ０７３１，选择数字输出１功能为５２：２，运行指示。 ２４、设置Ｐ０７３２，数字输出２功能为５２：０。 ２５、设置Ｐ０７３３，数字输出３功能为５２：３。 ２６、进入Ｐ０７５６，设置ＡＤＣ类型为２。 ２７、进入Ｐ０７５７，设置为４。 ２８、进入Ｐ０７５８，设置为０。 ２９、进入Ｐ０７５９，设置为２０。
一、参数的设置步骤 参数复位快速调试功能调试 1.参数复位 将变频器所有参数复位为工厂出厂值 P0003=1 P0010=30 P0970=1 2．快速调试 指通过设定电动机的额定参数和变频器的命令源及频率的给定源，从而简单快速的运转电机的一种操作方式。 （1）用户参数访问级P003=1 （2）参数过滤器P004=1 （3）调试参数过滤器P0010=1; P0010=0，准备运行；P0010=1,快速调试；P0010=30，工厂缺省的设置值。（4） P0100选择工作区域，确定功率的设定值单位和电源频率； P0100=0，欧洲，kW，50Hz； P0100=0，北美洲，ph，60Hz； P0100=0，北美洲，kW，60Hz； （5） P0205设置变频器的应用对象 P0205=0，恒转矩对象； P0205=1，变转矩对象； （6） P0300电动机的类型 P300=1，异步电动机； P300=2，同步电动机； （7）电动机的额定参数（只有在P0010=1时才能修改） P0304 额定电压 P0305 额定电流 P0307 额定功率 P0310 额定频率 P0311 额定速率 （以上访问级别为1）
P0308 额定功率因数 P0309 额定功率 （以上访问级别为2） （8） P0335电机的冷却方式 P0335=0，电机轴上风机自冷； P0335=1，单独供电的冷却风扇强制风冷； P0335=2，自冷和内置冷却风扇； P0335=3，强制冷却和内置冷却风机； （9） P0640电动机的过载系数 以电动机额定电流（P0305）的百分值表示的最大电流输出限值。 在恒扭矩情况下，设置为150%； 在变转矩情况下，设置为110%; （10）P0700选择命令源 P0700=1，BOP控制； P0700=2，由数字输入端控制变频器起停； P0700=4，由BOP链路的USS通讯设置； P0700=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420端子14/15）; P0700=6，通过COM链路的CB（通讯模块设置）； （11）P1000频率给定源 P1000=1，AOP/BOP设定； P1000=2，由模拟量输入信号设定 (MOP)AIN1； P1000=3，固定频率设定； P1000=4，由BOP链路的USS通讯设置； P1000=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420 端子14/15）; P1000=6，通过COM链路的CB（通讯模块设置）； P1000=7，AIN2; 其他：
