矢量信号源ARB和RealTime模式的区别

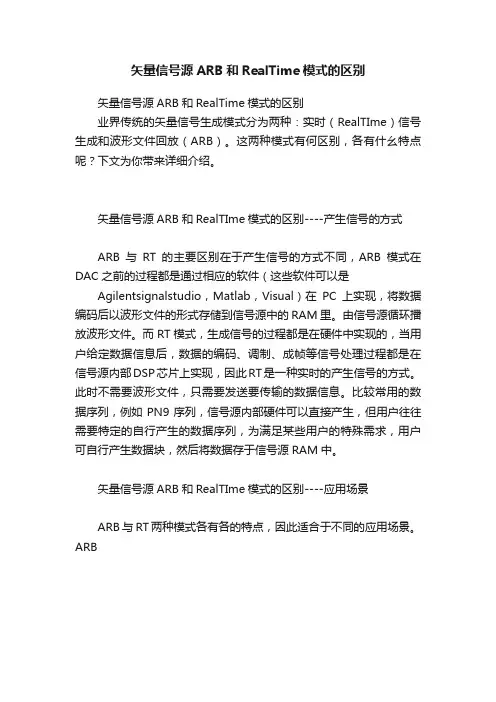

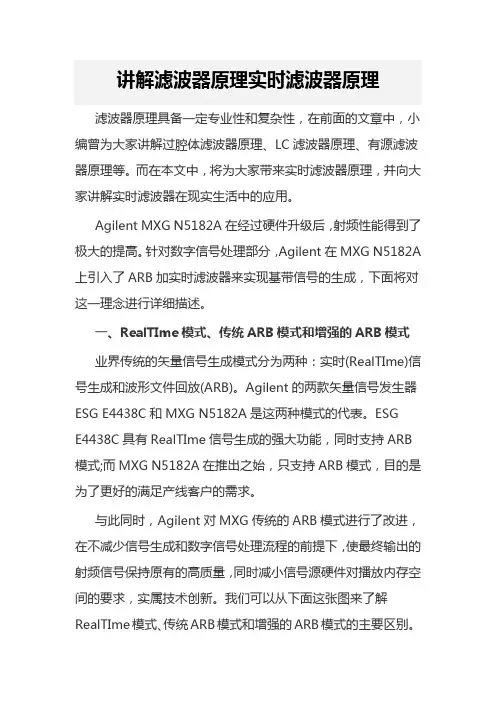

?业界传统的矢量信号生成模式分为两种：实时（RealTIme）信号生成和波形文件回放（ARB）。这两种模式有何区别，各有什幺特点呢？下文为你带来详细介绍。
?
?
?矢量信号源ARB和RealTIme模式的区别----产生信号的方式
?
?ARB与RT的主要区别在于产生信号的方式不同，ARB模式在DAC之前的过程都是通过相应的软件（这些软件可以是
Agilentsignalstudio，Matlab，Visual）在PC上实现，将数据编码后以波形文件的形式存储到信号源中的RAM里。由信号源循环播放波形文件。而RT模式，生成信号的过程都是在硬件中实现的，当用户给定数据信息后，数据的编码、调制、成帧等信号处理过程都是在信号源内部DSP芯片上实现，因此RT是一种实时的产生信号的方式。此时不需要波形文件，只需要发送要传输的数据信息。比较常用的数据序列，例如PN9序列，信号源内部硬件可以直接产生，但用户往往需要特定的自行产生的数据序列，为满足某些用户的特殊需求，用户可自行产生数据块，然后将数据存于信号源RAM中。
?
?矢量信号源ARB和RealTIme模式的区别----应用场景
?
?ARB与RT两种模式各有各的特点，因此适合于不同的应用场景。ARB
实验1 模拟信号源实验 一、实验目的 1．了解本模块中函数信号产生芯片的技术参数； 2．了解本模块在后续实验系统中的作用； 3．熟悉本模块产生的几种模拟信号的波形和参数调节方法。 二、实验仪器 1．时钟与基带数据发生模块，位号：G 2．频率计1 台 3．20M 双踪示波器1 台 4．小电话单机1 部 三、实验原理 本模块主要功能是产生频率、幅度连续可调的正弦波、三角波、方波等函数信号（非同步函数信号），另外还提供与系统主时钟同源的2KHZ 正弦波信号（同步正弦波信号）和模拟电话接口。在实验系统中，可利用它定性地观察通信话路的频率特性，同时用做PAM、PCM、ADPCM、CVSD（Δ M）等实验的音频信号源。本模块位于底板的左边。 1．非同步函数信号 它由集成函数发生器XR2206 和一些外围电路组成，XR2206 芯片的技术资料可到网上搜索得到。函数信号类型由三档开关K01 选择，类型分别为三角波、正弦波、方波等；峰峰值幅度范围0～10V，可由W03调节；频率范围约500HZ～5KHZ，可由W02 调节；直流电平可由W01 调节（一般左旋到底）。非同步函数信号源结构示意图，见图2-1。 2．同步正弦波信号 它由2KHz 方波信号源、低通滤波器和输出放大电路三部分组成。2KHz 方波信号由“时钟与基带数据发生模块”分频产生。U03 及周边的阻容网络组成一个截止频率为2KHZ 的低通滤波器，用以滤除各次谐波,只输出一个2KHz 正弦波，在P04 可测试其波形。用其作为PAM、PCM、ADPCM、CVSD（Δ M）等模块的音频信号源，其编码数据可在普通模拟示波器上形成稳定的波形，便于实验者观测。W04 用来改变输出同步正弦波的幅度。同步信号源结构示意图，见图2-2。
全球最小的便携式射频矢量信号发生器 深圳市易新翔科技有限公司近期推出一款全球最小的便携式射频矢量信号发生器ENF8603A，在仪器“智能便携式”产业革命的呼唤声中，快速追赶全球仪器巨头，实现“弯道超车”，建立矢量信号发生器性价比的全新标杆。 当前，中高端射频矢量信号发生器主要有欧、美、日巨头垄断，如Agilent、R&S、Advantest、Anritsu等公司。在传统台式RF仪器中，这些公司有较好的用户基础。随着RFIC，FPGA，ARM等芯片集成度的飞速提高，平板电脑与手机的迅速普及，用户开始期待智能便携式RF仪器，以利于野外作业和出差携带等。易新翔科技及时响应业界的这一需求，利用超高集成度的ARM、RFIC、FPGA等主流芯片，打造出全新一代的便携式射频矢量信号发生器ENF8603A。 射频矢量信号源ENF8603A的主要指标有： ●相位噪声（-108dBc/Hz，1GHz@20KHz offset) ●频率精度(1ppm) ●功率精度(+/-0.5dB) ●输出功率范围(-136dBm~20dBm) ●输出频率范围(9KHz~2.7GHz)、扫频速度(10ns) ●调制精度，镜像抑制度40dB以上 5大亮点： ●谐波抑制高达50dBc以上，远高于竞争对手 ●体积，22.5cm*15.5cm*7.3cm ●重量，1.6Kg ●功耗，不到15W ●价格，国际竞争对手价格的1/6~1/2 易新翔科技以优异的设计方案，设计出价格不到传统巨头1/2的便携式射频信号源发生器，同时具备“便携，低功耗”的优良特征。 矢量信号发生器ENF8603A，支持业界经典物理层调制算法，如AM、FM、PM、ASK、FSK、BPSK、QPSK、PI/4DQPSK、8PSK、DQPSK、16QAM~1024QAM调制等。 用户界面是中英文双语界面，简洁明了，方便操作。 我们还可为客户实现贴身的技术支持与服务，包括仪器使用，信号格式定制，甚至仪器软硬件定制等。 目前已经在国内多家用户处使用，获得用户的积极反馈与点赞。 公司的创始团队来源于世界领先的SoC系统IC设计公司，潜心研究RFIC芯片10多年，
摘要 信号发生器是一种能产生标准信号的电子仪器，是工业生产和电工、电子实验室中经常使用的电子仪器之一。本文采用分立元器件设计了可输出正弦波和脉冲波的信号发生器，介绍了信号发生器的工作原理、电路参数计算方法、电路仿真结果，并进行了电路制作。 所设计的信号发生器由振荡电路、稳幅电路、正弦波调幅电路、电压比较电路、脉冲波调幅电路组成。采用RC振荡方式产生振荡信号，通过二极管IN4148和运放TL082实现振荡信号稳幅，调幅之后输出正弦波信号，再经电压比较器和调幅电路实现脉冲波的占空比和幅度的变化。采用了多级电阻和多级双联电位器实现频率的分段和步进。 本文设计的信号发生器具有结构简单、成本低、体积小等特点，经仿真和实际电路制作验证，其产生的正弦波和脉冲波频率、占空比、信号幅度可调，频率步进5Hz，矩形波可步进调整占空比, 不影响频率, 步长小于1%, 波形有较好的边沿特性。 关键词：信号发生器；频率歩进；占空比
一、实用信号源的设计和制作任务 在给定±15V电源电压条件下，设计并制作一个正弦波和脉冲波信号源。 二、要求 1．基本要求 （1）正弦波信号源 ①信号频率：20Hz～20kHz步进调整，步长为5Hz ②频率稳定度：优于10-4 ③非线性失真系数≤3% （2）脉冲波信号源 ①信号频率：20Hz～20kHz步进调整，步长为5Hz ②上升时间和下降时间：≤1μs ③平顶斜降：≤5% ④脉冲占空比：2%～98%步进可调，步长为2% （3）上述两个信号源公共要求 ①频率可预置。 ②在负载为600Ω时，输出幅度为3V。 ③完成5位频率的数字显示。
2．发挥部分 （1）正弦波和脉冲波频率步长改为1Hz。 （2）正弦波和脉冲波幅度可步进调整，调整范围为100mV～3V，步长为100mV。 （3）正弦波和脉冲波频率可自动步进，步长为1Hz。 （4）降低正弦波非线性失真系数。 三、评分标准 项目 得 分 基本要求设计与总结报告：方案设计与论证，理论计 算与分析，电路图，测试方法与数据，结果 分析 50 实际制作完成情况50 发挥部分完成第一项10 完成第二项10 完成第三项 5 完成第四项 5 特色与创新20
实验一模拟与数字信号源 一、实验目的 1、熟悉各种时钟信号的特点及波形； 2、熟悉各种数字信号的特点及波形。 1、熟悉CPLD可编程信号发生器各测量点波形 2、测量并分析各测量点波形及数据 3、了解CPLD可编程器件的编程操作 4、熟练掌握模拟信号源的使用方法 二、实验电路的工作原理 1、CPLD可编程模块电路的功能及电路组成 CPLD可编程模块用来产生实验系统所需要的各种时钟信号和数字信号。它由CPLD可编程器件ALTERA公司的EPM240(EPM7128或者是Xilinx公司的XC95108)、下载接口电路（J101）和一块晶振（JZ101）组成。晶振用来产生8.1920MHz系统内的主时钟。本实验要求参加实验者了解这些信号的产生方法、工作原理以及测量方法，才可通过CPLD可编程器件的二次开发生成这些信号，理论联系实践，提高实际操作能力(如图1-1所示)。 2、数字信号源的使用方法 数字信号源各个引脚表明产生的方波频率，数值即为频率值以KHZ为单位,如“1”即代表1KHz。所产生的波形幅度约5V。SYN_8:输出8KHz冲序列；PRC_32和PRC_2引脚均输出随机码455 ：输出455KHZ方波 图1-1 CPLD可编程模块电路图 3、模拟信号的使用方法 标有“正弦波”、“方波”的电位器用来调节各产生波形的幅度。“频率调节”电位器用来调节产生波形的频率。使用示波器测量观察相关波形。
三、实验内容 1、熟悉通信原理实验系统工作原理及电路组成； 2、熟悉信号发生器各测量点信号波形； 3、测量并分析各各测量点信号波形。 四、实验步骤 1、打开电源开关，给系统上电。 2、用示波器测量数字信号以及模拟信号的相关波形，测量时注意示波器探头接地良好。 注意事项：模拟信号源产生的方波和正弦波，幅度均可调。为防止在以后的实验中不致因为信号的加入而损坏电路板，请同学们在进行实验时先调好需要波形的幅度（切 记）和频率。
简易信号发生器设计制作 一、训练目的 （1）掌握正弦波、三角波、矩形波和方波发生电路的工作原理； （2）学会正弦波、三角波、矩形波和方波发生电路的设计方法； （3）进一步熟悉电子线路的安装、调试、测试方法。 二、工作原理 正弦波、三角板、矩形波是电子电路中常用的测试信号，如测试放大器的增益、通频带等均要用到正弦信号作为测试信号。下面分别介绍产生这三种信号电路结构和工作原理。 1．正弦信号发生器 正弦信号的产生电路形式比较多，频率较低时常用文氏电桥振荡器，图7-1为实用文氏电桥振荡电路。图中R 1、R 2、R 3、RW 2构成负反馈支路，二极管D 1、D 2构成稳幅电路，C 2、R 11（或R 12或R 13）、C 1、R 21（或R 22或R 23）串并联电路构成正反馈支路，并兼作选频网络。调节电位器RW 2可以改变负反馈的深度，以满足振荡的振幅条件和改善波形。二极管D 1、D 2要求温度稳定性好，特性匹配以确保输出信号正负半周对称，R 4接入用以消除二极管的非线性影响，改善波形失真。如K1接电阻R 11、K2接R 21，并且R 11= R 21=R ，C 1= C 2=C ，则电路的振荡频率为： 1 2f RC π= （7-1） 起振的幅值条件： 1 1f v R A R =+ （7-2） 图7-1 正弦信号发生器 通过调整RW 2可以改变电路放大倍数，能使电路起振并且失真最小。该电路可通过开关K1、K2选择不同的电阻以得到不同频率的信号输出。 2．方波和矩形波发生器
方波发生电路如图7-2，其基本原理是在滞回比较器的基础上增加了由R 4和C 1构成的积分电路，输出电压通过该积分电路送人到比较器的反相输入端。其中R 3 、D Z1和D Z2构成双向限幅电路，这样就构成了方波发生器电路，其工作原理如下： 假设在接通电源瞬间，输出电压o v 为Z V +(稳压二极管D Z1、D Z2额定工作时的稳压值)，这时比较器同相端的输入电压为 2 12 Z R v V R R +≈ + （7-3） 同时输出电压o v 会通过电阻R 4给C 1充电，反相端的输入电压v -就会逐步升高，当反向输入端的电压v -略大于同相端输入电压v +时，比较器输出电压立即从Z V +翻转为Z V -，这时输出端电压o v 为Z V -，比较器同相端输入电压v +'为 2 12 Z R v V R R +'≈- + （7-4） 这时输出的电压o v 会通过R 4对C 1进行反向充电，当反相输入端的电压略低于v +'时，输出状态再翻转回来，如此反复形成方波信号。所产生方波信号的频率为 41 1 2f R C = 方波 （7-5） R 4 o 图7-2 方波发生电路
信号源基础知识
信号源基础知识 1、认识函数信号发生器 信号发生器一般区分为函数信号发生器及任意波形发生器，而函数波形发生器在设计上又区分出模拟及数字合成式。众所周知，数字合成式函数信号源无论就频率、幅度乃至信号的信噪比（S/N）均优于模拟，其锁相环（ PLL）的设计让输出信号不仅是频率精准，而且相位抖动(phase Jitter)及频率漂移均能达到相当稳定的状态，但毕竟是数字式信号源，数字电路与模拟电路之间的干扰，始终难以有效克服，也造成在小信号的输出上不如模拟式的函数信号发生器。 谈及模拟式函数信号源，结构图如下： 这是通用模拟式函数信号发生器的结构，是以三角波产生电路为基础经二极管所构成的正
弦波整型电路产生正弦波，同时经由比较器的比较产生方波。 而三角波是如何产生的，公式如下： 换句话说，如果以恒流源对电容充电，即可产生正斜率的斜波。同理，右以恒流源将储存在电容上的电荷放电即产生负斜率的斜波，电路结构如下： 当I1 =I2时，即可产生对称的三角波，如果I1 > >I2，此时即产生负斜率的锯齿波，同理I1 < < I2即产生正斜率锯齿波。 再如图二所示，开关SW1的选择即可让充电速度呈倍数改变，也就是改变信号的频率，这也就是信号源面板上频率档的选择开关。同样的同步地改变I1及I2，也可以改变频率，这也就是
信号源上调整频率的电位器，只不过需要简单地将原本是电压信号转成电流而已。 而在占空比调整上的设计有下列两种思路： 1、频率（周期）不变，脉宽改变，其方法如下： 改变电平的幅度，亦即改变方波产生电路比较器的参考幅度，即可达到改变脉宽而频率不变的特性，但其最主要的缺点是占空比一般无法调到20%以下，导致在采样电路实验时，对瞬时信号所采集出来的信号有所变动，如果要将此信号用来作模数（A/D)转换，那么得到的数字信号就发生变动而无所适从。但不容否认的在使用上比较好调。 2、占空比变，频率跟着改变，其方法如下：
信号发生器 本人介绍一下信号发生器的使用和操作步骤. 1、信号发生器参数性能 频率范围：0.2Hz ~2MHz 粗调、微调旋钮 正弦波, 三角波, 方波, TTL 脉波 0.5" 大型 LED 显示器 可调 DC offset 电位 输出过载保护 信号发生器/信号源的技术指标: 波形正弦波, 三角波, 方波, Ramp 与脉波输出 振幅>20Vp-p (open circuit)； >10Vp-p (加 50Ω负载) 阻抗50Ω+10% 衰减器-20dB+1.0dB (at 1kHz) DC 飘移<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω负载) 周期控制 1 : 1 to 10 : 1 continuously rating 显示幕4位LED显示幕 频率范围0.2Hz to2MHz(共 7 档) 频率控制Separate coarse and fine tuning 失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz 频率响应< 0.2dB 0.2Hz ~100kHz； < 1dB100kHz~2MHz 线性98% 0.2Hz ~100kHz； 95%100kHz~2MHz
对称性<2% 0.2Hz ~100kHz 上升/下降时间<120nS 位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调 上升/下降时间<120nS 位准>3Vpp 上升/下降时间<30nS 输入电压约 0V~10V ±1V input for 10 : 1 frequency ratio 输入阻抗10kΩ (±10%) 交流 100V/120V/220V/230V ±10%, 50/60Hz 电源线× 1, 操作手册× 1, 测试线 GTL-101 × 1 230(宽) × 95(高) × 280(长) mm,约 2.1 公斤 信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。这种仪器是多用途测量仪器,它除了能够输出正弦波、矩形波尖脉冲、TTL电平、单次脉冲等五种波形，还可以作频率计使用，测量外输入信号的频率 1．信号发生器面板： （1）电源开关； （2）信号输出端子； （3）输出信号波形选择；
矢量信号分析仪计量中的EVM 指标研究 周峰，郭隆庆，张睿，张小雨 信息产业部通信计量中心 矢量调制信号是现代通信的基础，矢量信号分析仪(VSA)是信号分析的重要仪表，目前，我国技术监督部门还没有制定VSA 的校准和鉴定规程，相关研究也并不完善。所谓对VSA 的鉴定，就是通过测试测量来确定VSA 测量结果的残留误差。而误差矢量幅度EVM ，是VSA 测量的核心指标之一，从EVM 入手进行研究，是比较合理的。本研究报告以QPSK 信号为典型，建立了数学模型并且使用Matlab 语言编程搭建了简单算法平台，并且使用了PSA 频谱分析仪（包括VSA 选件）和SMU200矢量信号源进行了实验研究。报告主要包含三个部分。 第一部分 EVM 计算中参考信号幅度输出算法研究 VSA 可以分为两个模块：变频器、滤波器和放大器序列构成的模拟部分，和由数字处理芯片及其算法构成的数字模块。本部分主要研究数字模块中的参考信号幅度生成算法。 图 1 VSA 的模块化构成 中频信号被抽样量化后成为数字信号，N 个码片的抽样信号进入数字信号处理模块后， 其幅度和相位就确定了，经过判决，重新生成了码字序列，然后计算EVM 指标。EVM 指标是抽样信号和“标准参考信号”的矢量做差得出的结果。而这个“标准参考信号”的幅度，则是N 个码片的抽样值决定的。传统上我们定义参考信号幅度s M 为： 我们假设一个码片的归一化幅度误差是M ?，而相位误差是P ?，根据三角关系，矢量幅度误差可以表示为：
在调制方式确定后，星座图基本点的相位是确定的，所以是不依赖于参考信号幅度的，所以P ?是确定的，但是M ?是依赖参考信号幅度的，进而EVM 也是依赖参考信号幅度的。经典理论指出：参考信号幅度s M 的选择算法，应当使EVM 尽可能小。但是我们的研究显示，从理论上讲，（1）式的算法不是使EVM 最小化的最优算法，以下我们将简要说明我们对最优算法的研究： VSA 输出的EVM 值，并不是单个码片的EVM 值，而是N 个码片EVM 的均方根值，即： rms EVM = = （3） 前文已经说明，i P ?是不可选择的，而 1i i s M M M ?=- (4) 而这个标准的s M 就是我们要求取的量。设定函数 ()()2 2221141sin 411sin 122N N i i i i s i i i i s s P M P M f M M M M M ==???? ??????=+?+?=+-+- ? ? ? ? ???????? ? ∑∑ (5) ()s f M 越小,则rms EVM 越小,通过偏导法来求函数()s f M 的极值,通过分析,认为一定存在 这样一个极小值存在在可导区间上:
函数信号发生器的设计、和装配实习 一．设计制作要求： 掌握方波一三角波一正弦波函数发生器的设计方法和测试技术。学会由分立器件和集成电路组成的多级电子电路小系统的布线方法。掌握安装、焊接和调试电路的技能。掌握在装配过程中可能发生的故障进行维修的基本方法。 二．方波一三角波一正弦波函数发生器设计要求 函数发生器能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形。其电路中使用的器件可以是分立器件，也可以是集成电路(如单片集成电路函数发生器ICL8038)。本次电子工艺实习，主要介绍由集成运算放大器和晶体管差分放大器组成的方波一三角波一正弦波函数信号发生器的设计和制作方法。 产生正弦波、方波、三角波的方案有多 种： 1：如先产生正弦波，然后通过整 形电路将正弦波变换成方波，再由积分 电路将方波变成三角波。 2：先产生三角波一方波，再将三 角波变成正弦波或将方波变成正弦波。 3 3：本次电路设计，则采用的图1函数发生器组成框图 是先产生方波一三角波，再将三角波变换成正弦波的电路设计方法。此钟方法的电路组成框图。如图1所示：可见，它主要由：电压比较器、积分器和差分放大器等三部分构成。 为了使大家能较快地进入设计和制做状态，节省时间，在此，重新复习电压比较器、积分器和差分放大器的基本构成和工作原理： ，并判所谓比较器，是一种用来比较输入信号v1和参考电压V REF 断出其中哪个大，在输出端显示出比较结果的电路。 在《电子技术基础》一书的9.4—非正弦波信号产生电路的9.4.1中，专门讲述了： A：单门限电压比较器、B：过零比较器 C：迟滞比较器的电路结构和工作原理。 一、单门限电压比较器 所谓单门限电压比较器，是指比较器的输入端只有一个门限电压。
