如何通过带电电缆识别仪来判断高压电缆带不带电
在面对电缆在进行管理、架设、迁移、维护以及故障处理时的环境以及电缆运行环境的复杂，电缆识别的工作非常关键，而对运行中的电缆识别问题，实际工作中要求电缆识别必须进行带电识别，同时要保证操作者的安全，以及保证电气设备的正确运行等条件，遇到带电电缆识别的问题。
1.如果运行电缆有电压，无负载时，电缆上就无电流流过，这时就检测不到磁场，以为是不带电电缆，极容易产生误判。
2.如果电缆没有运行，但是这条电缆如果和其它运行电缆有并行的情况下，就会有感应电产生，同时感应电流也会有磁场产生，这时仪表也会有指示，会产生误判。
3.如果在电缆沟中，会有多条电缆，这多条电缆都会产生磁场，这时整个区域都会有50HZ电产生的磁场，这时整个区域都会有磁场，使判别无法进行。容易产生误判。
然而误判的后果只有一个，造成人员伤害。所以，一定要清楚认真的判断电缆是否会带电，保护人身安全。
判断电缆识别仪是带电或不带电的方法，一般我们可以借助工具测量，根据电缆带电或不带电电流及磁场的区别我们也可以非常容易的检测电缆是否带电。目前市场上电缆识别仪厂家非常多，大多精度不是很高，不能不效保证其识别效果。

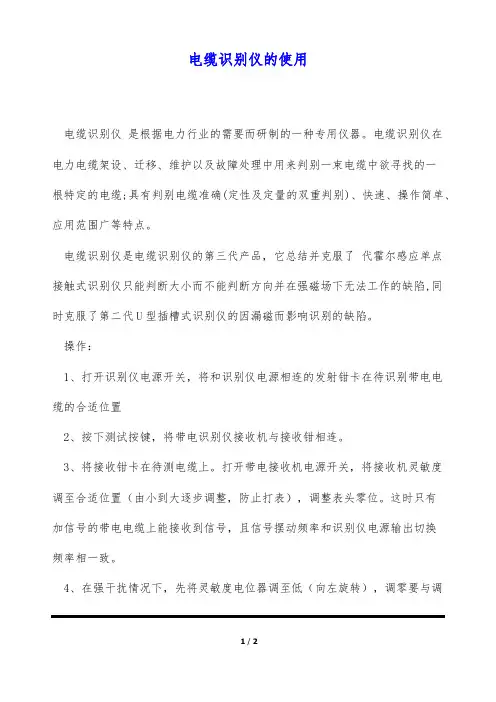

带电电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检
测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，该带电电缆识别仪由于有了方向及大小的双重判别。该带电电缆识别仪是一种轻小型、紧凑型、便携式带电电缆识别仪。带电电缆识别仪适用于各种类型的高低压电力电缆的识别。
1 概述 电缆识别在电缆施工及维护工作中具有重要意义。目前市场上既有针对停电电缆识别的仪器，也有针对带电电缆识别的仪器，但是在具体使用中，实际电缆现场往往是互相放置叠压在一起，常规仪器所使用的卡钳往往无法卡接导致很难进行识别，而且大多识别接收部分仍然使用指针表头来指示，现场容易因震动失效。还有现有设备往往要求现场提供220V电源，用户使用很不方便。 基于此，我公司研发部门，利用现代电子技术研制了一款柔性线圈配合液晶显示的带电电缆识别仪，将主机设计更改为可以使用干电池供电模式，可以很好解决上述仪器使用的弊端，对实际工作有很好的帮助。具有如下特点： 1.1 整套仪器均可使用5号电池工作，彻底解决现场无动力电源及充电电池不易维护失效的把情况。对于发射主机，特别设计为交直流两用，既可以使用电池供电，也可以使用220V电源供电。 1.2 一箱式工程塑料箱外包装，使用简单，更加适合运输及野外环境。 1.3 大口径柔性线圈接收部分适合各种复杂电缆现场。 1.4 接收器液晶显示使用微功耗技术设计，特别省电，判断简单直观。 1.5接收器电池电压指示功能。户外可视LCD，阳光、黑暗环境下均可使用。 1.6一机多用，即可以识别带电电力电缆，也可以识别停电电缆。 1.7 对于停电电缆, 即可以不拆线采用耦合钳施加信号，也可以拆掉电缆始端头和终端头, 使用配制的专用连接线直接施加信号进行识别。
2 主要技术指标 2.1发射钳钳口：≥130mm 闭合时内径≥125mm 接收柔性线圈：可拉开为直线，可扭曲变形，闭合为圆形时内径≥135mm 2.2接收器电源：2节5号碱性电池，连续工作时间≥8h 2.3主机电源：4节5号碱性电池，连续工作时间≥3h 或者使用AC220V供电 2.4识别方式：波形方向、波形幅度，双重判断依据 2.5 接收灵敏度：接地回路电阻小于200欧姆 2.6重量及体积：约6.5kg，47X38X15cm 外观如下图所示
电缆故障测试仪漏电预 防措施 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
电缆故障测试仪漏电预防措施电缆故障测试仪在试验过程中及上电后，任何人不得进入高压区。试验现场要整洁、干净，不应存放其他无关的物品。在高压区间的地面上不应有杂乱的金属小块，被试品、升压变压器、耦合电容等应与周围保持适当距离。被试品、升压变压器、耦合电容等表面应保持干燥清洁，因为表面的湿气和污垢会引起表面的局部放电，导致测量异常。局部放电测试仪试验现场电压高达几万伏，试验人员应严格遵守所有安全预防措施。电缆故障测试仪试验区域应有明显、清晰的警示牌，现场任何人都应该知道高压区域。直接从事的测量人员应了解测量回路中所有带电元件、高压元件，不直接从事测量的人员应被隔离在试验区域之外。 电缆故障测试仪继续降低阻值对于A、B两相为高阻接地故障，最大限度地降低接地电阻值，可大大进步丈量，的正确度。对高压电缆利用高压脉冲法，效果很好。因低压电缆无法耐受高电压，在此情况下，我们想到利用直流发生器并联低压电容器充放电的方法进行直流冲击，既不伤害尽缘又能降低阻值。经过半小时的冲击放电后，A相对地尽缘电阻值降至39kΩ，再经过半小时的冲击放电，尽缘电阻值降至31kΩ后基本稳定，无降低趋势，停止冲击。 试验操作人员按规程要求连接线路，试验区各种金属物体应牢固接地，检查并改善试验区内一切可能放电的部位，特别注意各种地线是否
良好接地。在试验开始加压前，试验人员必须详细而全面地检查一遍线路，以免线路接错。特别应关注接地线、高压线和强电回路的连线是否牢固连接。 一般情况下，在试验过程中，被试品在耐压、预升压时局部放电量都比正常值大很多，电缆故障测试仪此时仪器的仪表必然会超出满刻度。为防止仪器损坏，应将仪器的增益粗调旋钮逆时针旋转一档或更多档，以不超出满刻度为标准。当电压降至测量电压时，再将增益粗调开关顺时针旋转一档或更多档，以便记录测量值。试验异常时，应首先切断电源，再作进一步处理。电缆故障测试仪在试验以前，操作人员应掌握测试线路、测试方法、测试步骤和测试目的。 电缆故障测试仪在试验开始加压以前，试验人员必须详细而全面地检查一遍线路，以免线路接错。测试仪器处的接地线是否与接地体牢固连接，若连接不牢或在准备工作时掐头去尾线被脚踢断，这将可能引起人身和设备事故。对于连接线应避免将尖端暴露在外，防止尖端电晕放电，尤其对于电压等级较高的局部放电试验，必要时要加粗高压连接线及加装防电晕罩，减小因场强过高引起的电晕放电。屏蔽罩不能与试品的瓷裙相接触。
如何通过带电电缆识别仪来判断高压电缆带不带电 在面对电缆在进行管理、架设、迁移、维护以及故障处理时的环境以及电缆运行环境的复杂，电缆识别的工作非常关键，而对运行中的电缆识别问题，实际工作中要求电缆识别必须进行带电识别，同时要保证操作者的安全，以及保证电气设备的正确运行等条件，遇到带电电缆识别的问题。 1.如果运行电缆有电压，无负载时，电缆上就无电流流过，这时就检测不到磁场，以为是不带电电缆，极容易产生误判。 2.如果电缆没有运行，但是这条电缆如果和其它运行电缆有并行的情况下，就会有感应电产生，同时感应电流也会有磁场产生，这时仪表也会有指示，会产生误判。 3.如果在电缆沟中，会有多条电缆，这多条电缆都会产生磁场，这时整个区域都会有50HZ电产生的磁场，这时整个区域都会有磁场，使判别无法进行。容易产生误判。 然而误判的后果只有一个，造成人员伤害。所以，一定要清楚认真的判断电缆是否会带电，保护人身安全。 判断电缆识别仪是带电或不带电的方法，一般我们可以借助工具测量，根据电缆带电或不带电电流及磁场的区别我们也可以非常容易的检测电缆是否带电。目前市场上电缆识别仪厂家非常多，大多精度不是很高，不能不效保证其识别效果。 带电电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检
测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，该带电电缆识别仪由于有了方向及大小的双重判别。该带电电缆识别仪是一种轻小型、紧凑型、便携式带电电缆识别仪。带电电缆识别仪适用于各种类型的高低压电力电缆的识别。
