安全阀布置及配管
安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，从而保护设备及其运行人员的安全;当压
力降低至规定值时，安全阀及时自动关闭，阻止介质继续排出，减少损失。由于安全阀属于自动阀，所以常常作为受压设备的最后一道保护装置。从这个意义上说，它的作用是不能用其他保护装置来代替的。
一、安全阀的布置安全阀应直立安装并尽量靠近被保护的设备或管道。如果不能靠近布置，则从被保护的设备或管道到安全阀入口之间的管道总压力降，不应超过安全阀定压值的3%或最大允许启闭压差的1/3（以两者中的较小值为准），该压力降过大会导致安全阀频繁起跳。工程实践中常用的减少管道压力降的办法有通过适当扩大安全阀入口管径、采用长半径弯头、减少弯头数量等来降低管道总压力降。安全阀的安装位置应主要考虑维修方便。故安全阀处宜设置检修平台，这样可以方便进行配管也便于定期对安全阀进行检查、维护和校验等工作。当在布置重量大的安全阀时要考虑安全阀拆卸后吊装的可能，必要时应设吊杆以及预留检维修的场地和空间。工程实践中，常见的做法是把安全阀装在管廊顶层。这样，一方面高于放空总管，另一方面安全阀集中布置在管廊顶层方便检修维护。因特殊原因难以装在容器本体上时，可考虑将其装在出口管路上，但安全阀装设处与容器之间的管路上应避免突然拐弯、截面局部收缩等结构，应防止增加管路阻力、引起污物积聚发生堵塞等情况。
二、安全阀的入口配管设计安全阀入口管道设计应短而直，并宜采用长半径弯头。管道至少要有5%的坡度，坡向被保
护的系统;入口管道需核算在工作温度范围内是否需要进行补偿。入口管道应尽量避免袋形弯，如果不能避免，则对易凝物质在袋形弯低点处有连续流动的排液管连接至同一压力系统，若凝液易变稠或成固态，则此排液管要伴热;对于不凝介质，在袋形弯的最低处有易于接近操作的放净阀。进口管道的通道最小截面积应不小于安全阀进口截面积。对于高压和大排量的场合，进口管在入口处应有足够大的圆角半径;或者具有锥形通道，锥形通道的入口截面积近似为出口截面积的两倍。进口管道应具有足够的强度并适当的增加支架支撑，以承受由介质压力、温度以及安全阀排放反作用力等共同作用产生的应力;同时避免设备的振动传递到安全阀，影响安全阀的密封。
三、安全阀的出口配管设计
安全阀出口管道的设计应考虑背压不超过安全阀定压的一定值。对于普通型弹簧式安全阀，其背压不超过安全阀定压值的10%。
对于液相介质的安全阀出口管线要尽量高于放空总管，主要是避免凝液回流影响安全阀的正常使用。当排入放空总管或去火炬总管的介质带有凝液或可冷凝气体时，安全阀的出口也应高于总管。否则，则应考虑有自动排液措施。工程实践中一般通过排凝管接入积液罐再通过泵或气体吹扫送至分液罐集中处理。
排入火炬总管的安全阀出口管道应顺介质流向45°斜接在排放总管的顶部，以免总管内的凝液倒流入支管，并可减少安全阀背压。
由于物料泄放时，物料的排放会对排放管道产生一定作用力并通过排出管道传递至安全阀，由此生成的力和力矩会对设备管口和安全阀进出口管道产生不良影响，甚至造成安全阀密封
处泄露产生事故。故应对安全阀出口反力进行计算，并综合考虑自身的自重、振动、风载荷、热胀冷缩等因素设置合适的支架支撑。
四、安全阀前后切断阀及旁路阀门的设置
1.安全阀前后切断阀的设置在企业生产中，安全阀更换时，设备不一定停产，因此大部分企业为了保证生产，在安全阀前加装切断阀。一般应选用单闸板闸阀，并铅封开，阀杆应水平安装，以免阀杆和阀板
连接的销钉腐蚀或松动时阀板下滑。当安全阀检定到期、起跳后损坏时，可关闭安全阀入口的切断阀，拆下安全阀进行校验或更换。根据实际生产经验，加装前切断阀的主要情形有：
1.1 安全阀在正常生产时存在阀门泄漏以及超压开启后不能复位。
1.2 便于技术监督部门在生产时对安全阀进行的监测。
1.3 在重要设备、工序上直接影响到生产系统的开停，给企业造成经济损失。
1.4 生产或贮存污染性或危险性的气体和液体的设备和装置。对于排放到火炬或密闭系统的安全阀，即使出口管道不需要设置旁路，也通常在安全阀出口管道上装一个切断阀并铅封开，以便于该安全阀故障维修时切出火炬或密闭系统，否则整个火炬或密闭系统都要停工。
2.安全阀旁路的设置安全阀旁路的设置不是必须的。设置安全阀旁路的目的是为了使得安全阀保护的设备和系统不需要停工就能维修安全阀。只有那些重要的，需要在线维护而不能停工的设备的安全阀才需要设置旁路。如果安全阀所保护的设备和系统可以在安全阀故障时停工切出操作而进行检修，则不需要设置旁路。旁路的另外一个作用是可以在开停工时对设备和系统进行蒸汽吹扫时打开旁路吹扫到火炬系统。
安全阀旁路安装于安全阀进出口管线的切断阀外侧（切断阀介于旁路和安全阀之间），一入口
般跟管同径; 最好在安全阀附近系统的管线上装个压力表，这样可以随时监控系统压力。
五、小结
本文就安全阀的布置原则和配管设计要求进行了探讨，安全阀是现代受压装置中最普遍以及重要的保护装置，对装置和设备的安全运行具有很重要的意义，在以后的实际运用的过程中应该对其布置和配管设计引起足够的重视。
安全阀的设置和选用 安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。 安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。 1安全阀的设置 1.1凡属下列情况之一的容器必须安装安全阀： 1、独立的压力系统（有切断阀与其它系统分开）。该系统指全气相、全液相或气相连通。 2、容器的压力物料来源处没有安全阀的场合。 3、设计压力小于压力来源处的压力的容器及管道。 4、容积式泵和压缩机的出口管道。 5、由于不凝气的累积产生超压的容器。 6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。 7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。 8、液体因两端阀门关闭而产生热膨胀的部位。 9、凝气透平机的蒸汽出口管道。 10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。 1.2《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀： 1、顶部操作压力大于0.07MPa的压力容器。 2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。 3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
安全阀的介绍与选用 一概述 安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。而有的用户和设计部门在选型时，总是选错型号。为此本文对安全阀的选用加以分析。 二、定义 所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。因此，二者的不同之处往往被忽视。从而也就出现了许多间题。如果要将二者作出比较明确的定义，则可按照《ASME 锅炉及压力容器规范》第一篇中所阐述的定义来理解： （l）安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。其特征为具有突开的全开启动作。用于气体或蒸汽的场合，如图1。
（2）泄放阀（Relief Valve），又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。它随压力超过开启力的增长而按比例开启。主要用于流体的场合。如图2所示。 （3）安全泄放阀（Safet Relief Valve），又称安全溢流阀一种由介质压力驱动的自动泄压装置。根据使用场合不同既适用作安全阀也适用作泄放阀。以日本为例，给安全阀和泄放阀作出明确定义的比较少，一般用作锅炉这类大型贮能压力容器的安全装置称之为安全
阀，安装在管道上或其他设设施上的称之为泄放阀。不过，若按日本通产省的《火力发电技术标准》的规定看，设备上安全保障的重要部分，指定使用安全阀，如锅炉、过热器、再热器等。而在减压阀的下侧需要与锅炉和涡轮机相接的场合，都需要安装泄放阀或安全阀。如此看，安全阀要求比泄放阀更具可靠性。另外，从日本劳动省的高压气体管理规则、运输省及各级船舶协会的规则中，对安全排放量的认定和规定来看，我们把保证了排放量的称之为安全阀，而不保证排放量的阀门称作泄放阀。在国内不论全启式或微启式统称为安全阀。 三、选型 1．分类 目前大量生产的安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用，如图3。杠杆式安全阀主要依靠杠杆重锤的作用力而工作，但由于杠杆式安全阀体积庞大往往限制了选用范围。温度较高时选用带散热器的安全阀。
安全阀布置及配管 安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，从而保护设备及其运行人员的安全;当压 力降低至规定值时，安全阀及时自动关闭，阻止介质继续排出，减少损失。由于安全阀属于自动阀，所以常常作为受压设备的最后一道保护装置。从这个意义上说，它的作用是不能用其他保护装置来代替的。 一、安全阀的布置安全阀应直立安装并尽量靠近被保护的设备或管道。如果不能靠近布置，则从被保护的设备或管道到安全阀入口之间的管道总压力降，不应超过安全阀定压值的3%或最大允许启闭压差的1/3（以两者中的较小值为准），该压力降过大会导致安全阀频繁起跳。工程实践中常用的减少管道压力降的办法有通过适当扩大安全阀入口管径、采用长半径弯头、减少弯头数量等来降低管道总压力降。安全阀的安装位置应主要考虑维修方便。故安全阀处宜设置检修平台，这样可以方便进行配管也便于定期对安全阀进行检查、维护和校验等工作。当在布置重量大的安全阀时要考虑安全阀拆卸后吊装的可能，必要时应设吊杆以及预留检维修的场地和空间。工程实践中，常见的做法是把安全阀装在管廊顶层。这样，一方面高于放空总管，另一方面安全阀集中布置在管廊顶层方便检修维护。因特殊原因难以装在容器本体上时，可考虑将其装在出口管路上，但安全阀装设处与容器之间的管路上应避免突然拐弯、截面局部收缩等结构，应防止增加管路阻力、引起污物积聚发生堵塞等情况。 二、安全阀的入口配管设计安全阀入口管道设计应短而直，并宜采用长半径弯头。管道至少要有5%的坡度，坡向被保 护的系统;入口管道需核算在工作温度范围内是否需要进行补偿。入口管道应尽量避免袋形弯，如果不能避免，则对易凝物质在袋形弯低点处有连续流动的排液管连接至同一压力系统，若凝液易变稠或成固态，则此排液管要伴热;对于不凝介质，在袋形弯的最低处有易于接近操作的放净阀。进口管道的通道最小截面积应不小于安全阀进口截面积。对于高压和大排量的场合，进口管在入口处应有足够大的圆角半径;或者具有锥形通道，锥形通道的入口截面积近似为出口截面积的两倍。进口管道应具有足够的强度并适当的增加支架支撑，以承受由介质压力、温度以及安全阀排放反作用力等共同作用产生的应力;同时避免设备的振动传递到安全阀，影响安全阀的密封。 三、安全阀的出口配管设计 安全阀出口管道的设计应考虑背压不超过安全阀定压的一定值。对于普通型弹簧式安全阀，其背压不超过安全阀定压值的10%。 对于液相介质的安全阀出口管线要尽量高于放空总管，主要是避免凝液回流影响安全阀的正常使用。当排入放空总管或去火炬总管的介质带有凝液或可冷凝气体时，安全阀的出口也应高于总管。否则，则应考虑有自动排液措施。工程实践中一般通过排凝管接入积液罐再通过泵或气体吹扫送至分液罐集中处理。 排入火炬总管的安全阀出口管道应顺介质流向45°斜接在排放总管的顶部，以免总管内的凝液倒流入支管，并可减少安全阀背压。 由于物料泄放时，物料的排放会对排放管道产生一定作用力并通过排出管道传递至安全阀，由此生成的力和力矩会对设备管口和安全阀进出口管道产生不良影响，甚至造成安全阀密封 处泄露产生事故。故应对安全阀出口反力进行计算，并综合考虑自身的自重、振动、风载荷、热胀冷缩等因素设置合适的支架支撑。 四、安全阀前后切断阀及旁路阀门的设置 1.安全阀前后切断阀的设置在企业生产中，安全阀更换时，设备不一定停产，因此大部分企业为了保证生产，在安全阀前加装切断阀。一般应选用单闸板闸阀，并铅封开，阀杆应水平安装，以免阀杆和阀板
1. 安全阀的选用 由于安全阀的多样性以及压力系统的多样性、复杂性，因此在安全阀选用时，应考虑系统内的温度、压力、介质相态等因素的影响，逐步确定安全阀的公称压力、压力－温度等级、弹簧的工作压力等级、公称通径、基本形式。最后确定选用安全阀的型号。 （1）公称压力的选择 公称压力和整定压力是不同的概念，确定和选用安全阀时一定要注意。公称压力PN 是用数字表示的与压力有关的标示代号，也是供参考用的圆整数。在安全阀中，公称压力是指安全阀进口处所能承受的最高压力。和材料及温度相关。而安全阀的出口处法兰的公称压力一般比进口处公称压力低一至三个级别，选用时应该注意这个区别。 在确定安全阀的公称压力时，公称压力一定要大于整定压力。最好是安全阀达到全开启时的压力不能超过安全阀的公称压力。我国的安全阀公称压力系列其压力系列为0.25,0.6,1.0,1.6，2.5，4.0，6.3，10，16，32,40MPa (注：PN1.0以下的安全阀通常采用铸铁阀体，不推荐在压力容器种使用)。 （2）压力一温度等级 选用安全阀时必须要考虑温度的影响，当温度升高时，在同一公称压力下，其最大允许工作压力也随之相应降低．应根据所保护的介质情况、阀门材料、工作温度和最大工作压力，确定阀门的公称压力。 阀门在各种温度下最高允许工作压力可按式公式5－1计算。或在GB/T 9124－2000。《钢制管法兰技术条件》 中查选。 式（9.2-3） 式中 [σ]t ――设计温度t ℃ 时材料的许用应力值，MPa ； [σ]200――200 ℃ 时的材料许用应力值，MPa ； Ptmax ――最高允许工作压力，MPa ； PN ――公称压力，MPa (3)弹簧工作压力级的确定 确定了安全阀的公称压力后，弹簧式安全阀还要选定弹簧的工作压力等级。弹簧的工作压力等级是指选定的弹簧允许的工作范围，超出了其工作范围就可能导致安全阀不能正常工作。弹簧式安全阀的整定压力范围就是弹簧的工作压力等级。 安全阀的整定压力是通过改变弹簧压缩量来进行调节，安全阀的各种动作性能也是由弹簧来控制的，每一根弹簧都只能在一定的整定压力范围内工作，超出了该范围就要另换弹簧， PN Pt t 200 ] [] [max σσ=
李晓亮等安全阀配管设计２ｌ 安全阀配管设计 李晓亮＋陆洋丁旭中石油东北炼化工程有限公司吉林设计院吉林１３２００２ 摘要介绍安全阀安装及配管设计中的一些特点和要求。 关键词安全阀安装配管 石油化工装置中的安全措施很重要，安全阀的设置是其中最重要的部分，其管道的设计也十分关键和重要，本文着重阐述了安全阀的配管设计的要求。 １分类 安全阀是一种自动阀门，是安全泄压装置之一，广泛应用于化工装置中。它利用介质本身的压力来排出一定数量的流体，以防止系统内压力超过预定的安全值。当压力恢复正常后，阀门自行关闭阻止介质继续排出。安全阀分类有以下三种： １．１按国家标准《安全阀的一般要求》分类（１）直接载荷式用重锤、杠杆加重锤或弹簧等机械载荷来克服由阀瓣下介质压力所产生作用力的安全阀。 （２）带动力辅助装置式安全阀借助动力辅助装置，可以在低于正常的开启压力下开启。 （３）带补充载荷式安全阀在进口压力达到开启压力前始终保持有一增强密封的附加力，该附加力可由外来的能源提供，而在安全阀达到开启压力时应可靠地释放。 （４）先导式安全阀依靠从导阀排出介质来驱动或控制。该导阀本身应符合直接载荷式安全阀标准要求。 １．２按阀瓣开启高度分类 （１）全启式：ｈ≥ｄ／４。 ｈ表示开启高度，ｄ表示喷嘴直径。 （２）微启式：ｄ／４＞ｈ≥６／４０ １．３按结构分类 （１）封闭和不封闭弹簧式：一般可燃、易爆 或有毒介质应选用封闭式；蒸汽或惰性气体等可选用不封闭式。 （２）带扳手和不带扳手：扳手的作用主要是检查阀瓣的灵活程度，有时也可用作紧急泄压用。 （３）带散热片和不带散热片，介质温度高于３０００Ｃ时应选用带散热片的安全阀。 （４）有波纹管和没有波纹管，～般安全阀都没有波纹管。有波纹管结构的安全阀称为平衡型安全阀，适用于介质腐蚀性较严重或背压波动较大的情况。 １．４按平衡内压的方式分类 按平衡内压的方式不同可分为弹簧式、杠杆式和先导式。 ２设置 下列设备应设置安全阀： （１）顶部操作压力高于０．０７ＭＰａ的压力容器。 （２）往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口（设备本身已有安全阀的除外）。 （３）凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，在机泵的出口处应设置安全阀。 （４）可燃的气体或液体受热膨胀，可能超过设计压力的设备。 （５）因不凝气积聚产生超压的设备和管道系统。 （６）因管路两端关闭，介质易受环境温度影响产生热膨胀或气化的管道系统。 ３安装 （１）在设备或管道上应垂直安装安全阀。 ?李晓亮：工程师。２００１年毕业于吉林化工学院化学工程专业。一直从事工艺配管设计工作。联系电话：（０４３２）６３９５９２７７，Ｅ—ｍａｉｌ：ｌｉｘｉａｏｌｉａｎｇ＠ｃｐｅｎｅ．ＣＯｒｎ。 万方数据
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 安全阀的正确使用、选型和定压 (2021)
安全阀的正确使用、选型和定压(2021)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 安全阀是锅炉压力容器以及所有承压设备的重要安全附件之一，它是一种自动阀门，当承压设备超过允许的工作压力后，安全阀自动开启，排放出多余的介质。当压力降到允许的工作压力后，安全阀自动关闭，设备正常运行。由此可见安全阀在承压设备安全运行中起着很重要的作用。 笔者在从事安全阀校验工作中发现有不少用户如何对安全阀的正确使用、选型和定压上缺少认识，甚至什么叫安全阀都不懂。在此笔者经过十几年的工作经验谈谈自己的看法。 一、安全阀的选型 1、小型汽水两用锅炉不得采用弹簧式安全阀 根据“小型和常压热水锅炉安全监察规程”规定应当采用水封式安全装置，而且水封管的直径不得小于25mm，其有效水柱高度不得超过4m且只允许负偏差，也可选用静重式安全阀。 2、蒸汽锅炉应选用弹簧全启式安全阀
安全阀计算公式 安全阀系压力容器在运行中实现超压泄放的安全附件之一，也是在线压力容器定期检验中必检项目。它包括防超压和防真空两大系列，即一为排泄容器内部超压介质防止容器失效，另一方面则为吸入外部介质以防止容器刚度失效。凡符合《容规》适用范围的压力容器按设计图样的要求装设安全阀。 一．安全阀的选用方法 a）根据计算确定安全阀.公称直径.必须使安全阀的排放能力≥压力容器的安全泄放量b）根据压力容器的设计压力和设计温度确定安全阀的压力等级; c）对于开启压力大于3MPa蒸汽用的安全阀或介质温度超过320℃的气体用的安全阀,应选用带散热器(翅片)的形式; d）对于易燃、毒性为极度或高度危害介质必须采用封闭式安全阀,如需采用带有提升机构的,则应采用封闭式带板手安全阀; e）当安全阀有可能承受背压是变动的且变动量超过10%开启压力时,应选用带波纹管的安全阀; f）对空气、60℃以上热水或蒸汽等非危害介质,则应采用带板手安全阀 g）液化槽(罐)车,应采用内置式安全阀. h）根据介质特性选合适的安全阀材料:如含氨介质不能选用铜或含铜的安全阀;乙炔不能选用含铜70%或紫铜制的安全阀. i）对于泄放量大的工况,应选用全启式;对于工作压力稳定, 泄放量小的工况,宜选用微启式;对于高压、泄放量大的工况, 宜选用非直接起动式,如脉冲式安全阀.对于容器长度超过6m的应设置两个或两个以上安全阀.
j）工作压力Pw低的固定式容器,可采用静重式（高压锅）或杠杆重锤式安全阀.移动式设备应采用弹簧式安全阀. k）对于介质较稠且易堵塞的, 宜选用安全阀与爆破片的串联组合式的泄放装置. l）根据安全阀公称压力大小来选择的弹簧工作压力等级. 安全阀公称压力与弹簧工作压力关系,见表1 m） 安全阀公称压力PN与弹簧工作压力关系表 表1 安全阀应动作灵敏可靠,当到达开启压力时,阀瓣应及时开启和完全上升,以顺利排放;同时应具有良好的密封性能,不仅正常工作时保持不漏,而且要求阀瓣在开启复位后及时关闭且保持密封;在排气压力下阀瓣应达到全开位置,无震荡现象,并保证排出规定的气量。 二．安全阀计算实例

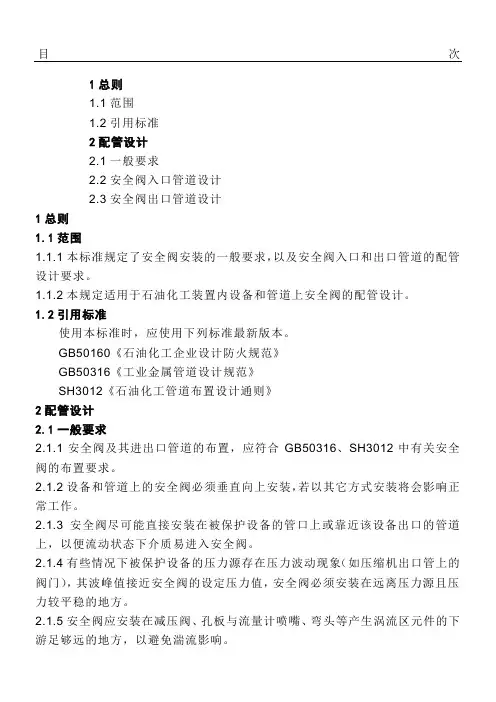

1 总则 1.1 范围 1.1.1 本标准规定了安全阀安装的一般要求，以及安全阀入口和出口管道的配管设计要求。 1.1.2 本规定适用于石油化工装置内设备和管道上安全阀的配管设计。 1.2 引用标准 使用本标准时，应使用下列标准最新版本。 GB 50160 《石油化工企业设计防火规范》 GB 50316 《工业金属管道设计规范》 SH 3012 《石油化工管道布置设计通则》 2 配管设计 2.1 一般要求 2.1.1 安全阀及其进出口管道的布置，应符合GB 50316、SH 3012中有关安全阀的布置要求。 2.1.2 设备和管道上的安全阀必须垂直向上安装，若以其它方式安装将会影响正常工作。 2.1.3 安全阀尽可能直接安装在被保护设备的管口上或靠近该设备出口的管道上，以便流动状态下介质易进入安全阀。 2.1.4 有些情况下被保护设备的压力源存在压力波动现象（如压缩机出口管上的阀门），其波峰值接近安全阀的设定压力值，安全阀必须安装在远离压力源且压力较平稳的地方。 2.1.5 安全阀应安装在减压阀、孔板与流量计喷嘴、弯头等产生涡流区元件的下游足够远的地方，以避免湍流影响。 2.1.6 安全阀应安装在易于调节、检查和维修的场所，阀门周围必须有足够的操作空间，并能从操作平台进行检修。 2.1.7安全阀不应安装在长的水平管道的末端，以避免杂质的积累和液体堵塞影响安全阀的工作。 2.1.8 大直径安全阀布置时考虑拆开后吊装的可能，必要时要设吊柱或其他吊装设施。 2.1.9 排放至密闭系统的安全阀，其排放介质是液体或可凝气体时，安全阀的安装位置应高于总管，否则应采取排液措施；当排放介质为干气并排至干气密闭系统时，安
