施工方法
施工墙面要湿润（外湿里干），并保持一定的平整度，高低不平或极其粗糙的部位应用水泥砂浆等材料找平；
基层必须清除浮灰、油污、蜡质，以免影响粘结度；
本品粘贴瓷砖后在5~15分钟内可以移动纠正。水灰比约为1：4，搅拌均匀后的粘结剂应在5~6小时内用完（温度在20度左右时）；
将混合后的粘合剂涂抹在粘贴砖材的背面，然后用力按，直至平实为止。因材料不同而实际耗用量不同，一般每平方米至少约4.5~6公斤，粘贴厚度约2~3mm。
环保
瓷砖粘合剂是无毒、无臭、无污染的环保产品。它能大幅度地提高饰面材料与基材之间的粘接强度，抗滑移，具有良好的耐水、耐酸碱及耐老化性能，能经受干湿交替及冷热交替的考验，彻底解决了直接用水泥粘贴的种种弊端。
技术
瓷砖粘合剂采用世界最大的粘合剂生产商德国汉高总公司的原技术配方，及其指定进口的关键性材料，引进全套德国生产设备，由德国汉高总公司授权严格按照德国汉高生产标准模式进行生产的。产品经德国汉高总部按德国工业标准严格测试以确保与德国汉高原产品技术性能相一致。产品符合中华人民共和国建材行业标准：JC/T 547-94的技术指标，产品经建筑材料检测站检测，其技术性能指标达到认证指标的质量水平。
施工
瓷砖粘合剂减少了传统施工工艺对基层洒水及浸砖的工序的依赖性，较好地避免了因浸砖、洒水不够。
将一包材料按指定的配水比混合搅拌，搅拌至均匀无结块，让浆料静置3至5分钟，再搅拌一次，即可使用。选择合适的齿型刮刀以确保有效粘贴面积至少有板、瓷砖等面积的65%。用专用齿型刮刀把砂浆满批基面3至5毫米厚，然后用刮刀有齿形的一边以直线或S形拉出条纹状，刮刀平面和基层平面相交呈45度至60度。瓷砖不必浸水，只需按排列顺序粘贴于墙/地面并压实即可。并在规定的时间内调整瓷砖位置。未干固的胶浆可用水清除，但固化后只能使用机械方法去除。
界面剂介绍
界面剂是一种胶粘剂，一般都是由醋酸乙烯—乙烯制成。具有超强的粘接力，优良的耐水性，耐老化性。提高抹灰砂浆对基层的粘结强度可有效避免抹灰层空鼓，脱落，收缩开裂等问题。用于处理混凝土、加气混凝土、灰砂砖及粉煤灰砖等表面，解决由于这些表面吸水性强或光滑引起界面不易粘接，致使抹灰层空鼓、开裂、剥落等。可以大大增强新旧混凝土之间以及混凝土与抹灰砂浆的粘结力。可以取代传统混凝土表面的凿毛工序，改善加气混凝土表面抹灰工艺，是现代建筑及装饰施工不可缺少的配套材料。
界面剂通常使用于混凝土表面，因为混凝土表面过于光滑。通过使用这个产品，可以使基层表面变得粗糙、可增加水泥砂浆对基层的粘结力、避免抹灰层空鼓起壳，从而代替人工凿毛处理工艺。也可直接刷与地面材料背部，具体依据材料来定。
分类
①干粉状界面剂
②乳液型界面剂（分为单组分和多组分）：常用的有VAE（醋酸乙烯-乙烯共聚乳液）乳液型界面剂、丙烯酸乳液型界面剂。
应用范围
界面剂适用于瓷砖、玻璃马赛克、抛光砖、玻化砖、大理石、水磨石、水刷石、混凝土、水泥、砂浆等表面，在旧涂料面上应用本产品时须经试验确定。
应用经验：
①首先，关键是要知道用于什么基面，采取什么施工方式，再选择用什么材料，不是有一个界面剂配方就什么都用的上。如果用抹刀抹（单组分常用施工方式），就不用担心界面剂过稠，配方中加水量一般较低（25%左右），抹完后界面剂没干时，马上抹砂浆，粘结力是最好的；如果用刷子刷涂施工，就不能用粗砂，多加一些胶粉，提高用水量（40%左右），但是成本会提高；还有就是用喷枪喷涂施工。
②界面剂用粗砂会比细砂强度高些；如果胶粉质量不好，很难做出界面拉毛效果。
③瓷砖、钢铁上用的界面剂，最好用双组分的乳液型界面剂（环氧胶粘剂）、再用双组分水泥基粘结剂；直接用干粉水泥基界面剂不保险，一点受力可能使整块全掉，而且成本过高。
④现在薄抹灰外墙保温系统中使用的保温材料为膨胀聚苯板（EPS）或挤塑聚苯板（XPS）。EPS板一般直接用胶粘剂粘上墙，也有根据实际情况使用界面剂的；通常XPS板表面有一层致密的皮，粘结性很差，所以都要求使用改性聚合物乳液界面剂（水泥基界面剂便宜，但是喷到板面上后有起粉现象，不利于粘结，原因大概是由于涂层太薄，失水过快，水泥得不到充分
水化导致），但如果粘结砂浆非常好，用毛面的挤塑板的话也可以不用界面剂。
⑤XPS板乳液界面剂用几种乳液和水混合就行，一般多选择VAE乳液，与水拌和，吸水率一般的基层就少用点乳液，吸水率大的基层就多加点乳液，然后加少量消泡剂、纤维素醚之类的，要是需要放一段时间再加点防霉剂等。做出来之后的界面剂和水泥砂浆搅拌也叫界面剂，根据实际情况可用在其他方面。要注意的一点是，乳液加入量的浓度不要太高，否则界面剂结膜反而会起到相反的效果。
施工工技术指标
（参照标准DBJ／T01—40—98）
项目指标检测结果
容器中状态无结块，均匀无结块，均匀
拉伸胶接强度，MPa ≥0.6 0.68
收缩性，％≤0.5 0.15
压剪胶接强度，MPa ≥1.3（原强度）1.35
压剪胶接强度，MPa 1.0≥（耐水）1.32
压剪胶接强度，MPa ≥1.0（耐温）1.2
压剪胶接强度，MPa ≥1.0（耐冻融性）1.2艺
1、施工环境须干燥，相对湿度应小70％, 通风良好。基面及环境的温度不应低于+5℃。
界面剂施工
[1]
2、基面准备：基面应该干净、不松动、无灰尘，油脂、青苔、地毯胶等应清除掉, 松动及开裂部位应事先凿除并修补好。
3、搅拌：每袋粉料（20公斤）加10升的水(水:粉=0.5 :1)，须用电动设备进行搅拌, 搅拌成均匀的稀浆状。
4、涂刷与干燥：用滚筒或毛刷把浆料涂刷到基面上，不能漏刷，然后让涂面干燥（约12小时）。
5、养护与成品保护：必须加强通风,自然养护即可，待浆料实干(表面变灰黑色)并确认完全封闭基面后,方可开展后续的工序。
6、工具的清洗凝固的浆料很难清除。工具用后，应尽快用水清洗干净。注意事项
界面剂不含对人体有害的物质，无辐射，无有害挥发。本产品不能食用。本产品显碱性，扇灰施工时应避免大量吸入粉尘。不慎入眼，应立即用清水冲洗并尽快就医诊治。
腻子粉
简介
腻子粉呈粉末状，是漆类施工前，对施工面进行预处理的一种表面填充材料，腻子分油性腻子与水性腻子，分别用于油漆、乳胶漆施工。
腻子粉分成品腻子和现场调配腻子两种。其实它就是替代滑石粉+纤维素钠+901胶这种传统工艺的产品，用法只需加入清水搅拌就可使用。主要是在涂装时对墙面进行处理，使墙面平整，以便于进行涂料作业。
主要优点
1、它是根据合理地材料配比、机械化方式生产出来的，且其质量符合国家JG/T3049---1998《建筑室内用腻子》标准，避免了传统工艺中现场配比造成的差错以及质量得不到保证的问题。
2、传统工艺中必须加入901等胶水，而胶水则含有过多的有害物质，尤其是甲醛，因此在墙面批完腻子后，会有使人不适的气味！而腻子粉原料除滑石粉外，其黏合剂为天然植物胶剂！批完墙面后无任何气味！其环保要求符合国家强制标准GB18582——2001的要求，有害物质含量远远低于国家要求！
3、传统工艺中还要用到纤维素钠，它需要用水长时间泡后才能使用，其结果很有可能对室内环境造成损害。因为它也是一种黏合剂，在与滑石粉进行调制的时候不可避免的要溢出一些，这样施工现场将会变得龌龊。如果在夏天装修，其场景将显而易见。另外，冬天纤维素钠则很难泡开，这样粘合效果便大大降低。而腻子粉其中的原料极易溶于水，只要加水搅拌就可以使用。
腻子粉分类
腻子粉按功能分可分为：普通腻子粉和耐水腻子粉。按用途分可分为：外墙腻子
粉和内墙腻子粉。
腻子粉配方
采用少量漆基、大量填料及适量的着色颜料配制而成。所用颜料主要是铁红、炭黑、铬黄等。填料主要是重碳酸钙、滑石粉等。可填补局部有凹陷的工作表面，也可在全部表面刮除，通常是在底漆层干透后，施涂于底漆层表面。要求附着性好，烘烤过程中不产生裂纹。
一吨碳酸钙十公斤羧甲基纤维素钠（CMC）八公斤预糊化淀粉放在搅拌机搅拌10-15分钟即可】
主要技术指标：
（1）、燥时间：4h
（2）、附着力：100%
（3）、低温稳定性0℃，24h部分凝胶化，室温下恢复到流动状态。
（4）、压剪胶接强度5.0Mpa
（5）、180剥离强度：67N/25num
（6）、粘度：20.25Pa 干
腻子粉的使用方法及注意事项
使用方法
1、基层应坚实、干净、大致平整、无明水，基层强度应大于或接近腻子的强度。
2、吸水性强的基层应先用清水润湿或喷刷胶水进行封底处理后再刮腻子（稠度以适合施工为宜)。
3、新抹灰的水泥墙应在养护期后再刮腻子。
4、按腻子粉：水＝1：0.5的比例搅拌均匀，静置10～20分钟再次搅拌均匀即可使用。
5、用钢刮板或抹刀按常规批刮，刮涂次数不可过多，通常批刮两次，第二次涂层在前涂层干透情况下方可施工。
6、批刮厚度0.8～1.5mm，用量1～1.5kg/㎡,一般两遍成活。
7、腻子干后，用320#或240#砂纸进行打磨，尽快涂刷涂料或粘贴墙纸。
8、用量：在基层平整的情况下，每公斤腻子粉大约可批0.8—1.2平方米(二批)的平整墙面。
注意事项：
1、保存时，注意防水、防潮。贮存期六个月。
2、施工温度在0℃以上，腻子粉调成膏状后应在4—5小时内使用，避免时间过长变质。
3、腻子粉不可与其它腻子在同一施工面使用，以免引起化学反应和色差。
嵌缝剂
嵌缝剂，是由高分子材料及基料配制而成的一种灰色粉剂，主要用于各种釉面砖、大理石、花岗石等各种石材缝道的勾嵌。具有很好的粘结性，可使所嵌道无裂纹产生，以防止潮湿及雨水渗透到墙体内部，特别是冬季渗进缝道的水份结冰后所造成的粘贴砖的脱落，同时还可以减少水泥砂浆中游离钙的析出，使粘贴面保持美观。
嵌缝剂特性
1、具有良好的粘结力，嵌缝剂无粉化现象。
2、具有良好的抗渗、防裂性能、勾缝剂无开裂、渗水现象。
3、具有良好的耐水、耐温、耐冻融、耐老化性能。
4、多种颜色可供选择、不褪色，变色为0级。
基面处理：清除缝隙内的杂物与积水。
用量计算：0.54×砖长×砖宽mm =㎡/1kg
(砖长+砖宽)×砖厚×目缝宽
施工工艺
1、使用时按水料比将其搅拌成厚糊状即可，拌合均匀后的嵌缝剂应静置5-10分钟，一般要求在2小时内用完。
2、施工时将搅拌好的嵌缝剂，沿砖面对角线方向压入缝内，填满缝隙，用工具压平抹光，清洗时禁止使用酸性清洁剂。
3、嵌缝剂的用量因缝宽及面砖厚度有所不同，也可与粘合剂配套使用，一般每公斤嵌缝剂5mm缝宽的勾缝约30米左右。
粘结剂：
粘结剂是一种灰（白）色固体粉末，它是由普通硅酸盐水泥、聚合物可再分散性胶粉配以各种功能性添加剂和不同级配的石英砂等混合组成，具有优良的粘结性、抗下坠性和保水性。
用途与特性：
粘结剂主要适用于各种轻质砌砖、加气混凝土砌块系列的砌筑。本产品施工和易性好，操作方便、耐候、抗老化，是一种综合性能非常优良的无毒不燃的绿色环保建材。
技术规格：
检验项目性能指标检验结果
剪切粘结强度（MPa）≥0.8 1.5
抗压强度（MPa）≥5.0-12.0 6.8
粘结强度（MPa）≥0.200.32
抗折强度（MPa）≥1.7 2.0
吸水量（mg/cm2）≤1210
流动度（mm）120-150 130
施工方法：
1本产品只需加洁净水调成厚糊状即可，水灰比1:4；混合均匀后应在1-3小时内用完。
2基层墙体，要求平整、坚固、清洁。
3用量：每平方米用料10-12kg，具体视基层平整度而异。
4将拌匀后的粘结剂用泥板涂抹在砌块面上，然后用力将砌块接实，水平灰缝厚度不大于4mm，垂直灰缝厚度不大于5mm。
注意事项：
1施工期间，环境温度不应低于5 夏季施工或者墙面较干燥，施工前必须预先湿润，并不得在烈日直射下施工
2材料现场搅拌时，应使用符合建筑施工用水标准，严禁掺加其他任何物料。3施工完毕后，应做好养护及保护工作，防止碰撞及损伤。
4非正常接触本品造成身体不适应应及时救医处理。
5本品保质期为六个月，在装运与储藏时应注意防雨、防潮。
施工方法 施工墙面要湿润（外湿里干），并保持一定的平整度，高低不平或极其粗糙的部位应用水泥砂浆等材料找平； 基层必须清除浮灰、油污、蜡质，以免影响粘结度； 本品粘贴瓷砖后在5~15分钟内可以移动纠正。水灰比约为1：4，搅拌均匀后的粘结剂应在5~6小时内用完（温度在20度左右时）； 将混合后的粘合剂涂抹在粘贴砖材的背面，然后用力按，直至平实为止。因材料不同而实际耗用量不同，一般每平方米至少约4.5~6公斤，粘贴厚度约2~3mm。 环保
瓷砖粘合剂是无毒、无臭、无污染的环保产品。它能大幅度地提高饰面材料与基材之间的粘接强度，抗滑移，具有良好的耐水、耐酸碱及耐老化性能，能经受干湿交替及冷热交替的考验，彻底解决了直接用水泥粘贴的种种弊端。 技术 瓷砖粘合剂采用世界最大的粘合剂生产商德国汉高总公司的原技术配方，及其指定进口的关键性材料，引进全套德国生产设备，由德国汉高总公司授权严格按照德国汉高生产标准模式进行生产的。产品经德国汉高总部按德国工业标准严格测试以确保与德国汉高原产品技术性能相一致。产品符合中华人民共和国建材行业标准：JC/T 547-94的技术指标，产品经建筑材料检测站检测，其技术性能指标达到认证指标的质量水平。 施工 瓷砖粘合剂减少了传统施工工艺对基层洒水及浸砖的工序的依赖性，较好地避免了因浸砖、洒水不够。 将一包材料按指定的配水比混合搅拌，搅拌至均匀无结块，让浆料静置3至5分钟，再搅拌一次，即可使用。选择合适的齿型刮刀以确保有效粘贴面积至少有板、瓷砖等面积的65%。用专用齿型刮刀把砂浆满批基面3至5毫米厚，然后用刮刀有齿形的一边以直线或S形拉出条纹状，刮刀平面和基层平面相交呈45度至60度。瓷砖不必浸水，只需按排列顺序粘贴于墙/地面并压实即可。并在规定的时间内调整瓷砖位置。未干固的胶浆可用水清除，但固化后只能使用机械方法去除。
常用胶粘剂
常用胶粘剂 合成胶粘剂的几种分类 酚醛-氯丁橡胶胶粘剂 由树脂&tracelog=pd_info_promo" target="_blank">酚醛树脂和氯丁橡胶混炼胶溶于苯或醋酸乙酯和汽油的混合溶剂中配制而成的。由于初粘力强，又能在室温下粘接和固化，使用简便，所以应用较广，适用于粘接金属和非金属材料。市售的商品有铁锚801强力胶、百得胶、JX－15－1胶、FN－303胶、CX－401胶、XY－401胶、CH－406胶等。 有机硅胶粘剂 它的主要组分是有机硅氧烷。它有优良的耐紫外线、耐臭氧、耐化学介质和耐潮湿，还有很好的热稳定性和低温柔韧性。它能粘接金属、玻璃、陶瓷等材料，特别能粘接通常不易粘接的硅橡胶、氟橡胶等。主要用于电子工业中的灌封、电器元件连接部位和接头处的密封，以防止灰尘和潮气等的侵害。还可作建筑工程的防水密封材料。有机硅胶粘剂分单组分、双组分、室温硫化和加热硫化等多种，室温硫化型的主要产品牌号有703、704、D－05、FS－203、GD－400等。 瞬间胶粘剂
是由α-氰基丙烯酸酯单体和少量稳定剂、增塑剂等配制而成的。这类胶组分简单，不用配料，能在常温常压下迅速固化，因此获得瞬间胶粘剂的美称。使用时，被粘物表面不需特殊处理，能满足工业自动化流水线的需要。它无毒，因而应用范围广，不仅适合粘接各种金属、非金属材料，还用于医疗方面的粘结。这种胶的缺点是不适宜于大面积和多孔材料的粘接。常用的是α-氰基丙烯酸乙酯，商品牌号为502胶，医用的α-氰基丙烯酸丁酯，商品牌号为504胶。 厌氧胶 该胶的主要成分是甲基丙烯酸双酯。它在室温、有空气时不能固化，排除空气（即无氧条件）就能迅速固化。根据不同需要，可加入引发剂、促进剂、增稠剂和染料等组分。它的主要用途是作螺纹的紧固密封和轴承的装配。对非活性金属，如不锈钢、锌、银等需加入促进剂以加速固化。它不宜粘接多孔材料和填充较大缝隙。产品分高、中、低档强度和粘度，牌号有铁锚300系列，GY－100、200、300系列，Y－150胶等。 聚醋酸乙烯酯 聚醋酸乙烯酯乳液是醋酸乙烯的聚合物。它就是市售的白胶。这种胶粘剂能在室温下自干，化学稳定性好，容易跟填料、增塑剂等相互混合，粘接度可自由调节，有较好的早期粘接强度。它可以单独使

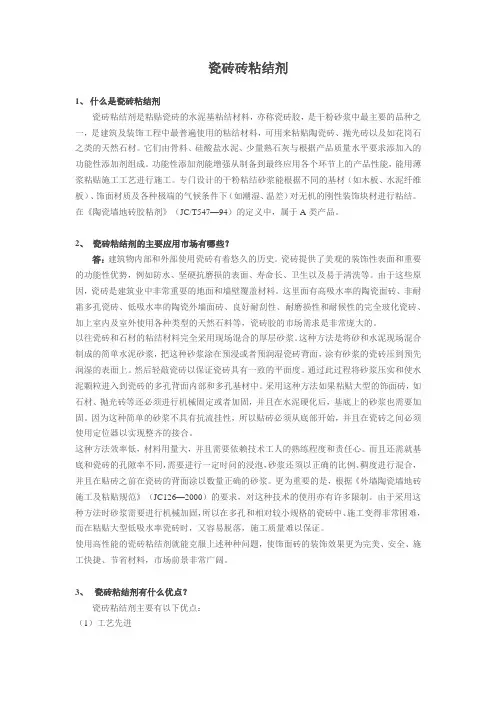

瓷砖粘结剂 什么是瓷砖粘结剂？ 瓷砖粘结剂是粘贴瓷砖的水泥基粘结材料，亦称瓷砖胶，是干粉砂浆中最主要的品种之一，是建筑及装饰工程中最普遍使用的粘结材料，可用来粘贴陶瓷砖、抛光砖以及如花岗石之类的天然石材。它们由骨料、硅酸盐水泥、少量熟石灰与根据产品质量水平要求添加入的功能性添加剂组成。功能性添加剂能增强从制备到最终应用各个环节上的产品性能，能用薄浆粘贴施工工艺进行施工。专门设计的干粉粘结砂浆能根据不同的基材（如木板、水泥纤维板）、饰面材质及各种极端的气候条件下（如潮湿、温差）对无机的刚性装饰块材进行粘结。在《陶瓷墙地砖胶粘剂》（JC/T547—94）的定义中，属于A类产品。 瓷砖粘结剂的主要应用市场有哪些？ 建筑物内部和外部使用瓷砖有着悠久的历史。瓷砖提供了美观的装饰性表面和重要的功能性优势，例如防水、坚硬抗磨损的表面、寿命长、卫生以及易于清洗等。由于这些原因，瓷砖是建筑业中非常重耍的地面和墙壁覆盖材料。这里面有高吸水率的陶瓷面砖、非耐霜多孔瓷砖、低吸水率的陶瓷外墙面砖、良好耐刮性、耐磨损性和耐候性的完全玻化瓷砖、加上室内及室外使用各种类型的天然石料等，瓷砖胶的市场需求是非常庞大的。 以往瓷砖和石材的粘结材料完全采用现场混合的厚层砂浆。这种方法是将砂和水泥现场混合制成的简单水泥砂浆，把这种砂浆涂在预浸或者预润湿瓷砖背面，涂有砂浆的瓷砖压到预先润湿的表面上。然后轻敲瓷砖以保证瓷砖具有一致的平面度。通过此过程将砂浆压实和使水泥颗粒进入到瓷砖的多孔背面内部和多孔基材中。采用这种方法如果粘贴大型的饰面砖，如石材、抛光砖等还必须进行机械固定或者加固，并且在水泥硬化后，基底上的砂浆也需要加固。因为这种简单的砂浆不具有抗流挂性，所以贴砖必须从底部开始，并且在瓷砖之间必须使用定位器以实现整齐的接合。 这种方法效率低，材料用量大，并且需要依赖技术工人的熟练程度和责任心。而且还需就基底和瓷砖的孔隙率不同，需要进行一定时问的浸泡，砂浆还须以正确的比例、稠度进行混合，并且在贴砖之前在瓷砖的背面涂以数量正确的砂浆。更为重要的是，根据《外墙陶瓷墙地砖施工及粘贴规范》（JC126—2000）的要求，对这种技术的使用亦有许多限制。由于采用这种方法时砂浆需要进行机械加固，所以在多孔和相对较小规格的瓷砖中、施工变得非常困难，而在粘贴大型低吸水率瓷砖时，又容易脱落，施工质量难以保证。 使用高性能的瓷砖粘结剂就能克服上述种种问题，使饰面砖的装饰效果更为完美、安全、施工快捷、节省材料，市场前景非常广阔。 瓷砖粘结剂有什么优点？ 瓷砖粘结剂主要有以下优点： （1）工艺先进 调配好的瓷砖粘结剂能在与水掺合调配成胶糊状粘结剂后，用锯齿馒刀刮涂出一个厚度均匀的粘结层，然后再将瓷砖推揉压入粘结层中的瓷砖粘结剂。这种薄浆施工工艺不但比厚浆施工更为节约用量，更由于瓷砖粘结剂具有良好的保水能力（纤维素醚的作用），所以瓷砖和基底（基础）都不必预先浸泡或者顶润湿。加上如果使用足够的添加剂并巨配比正确，在未固结的瓷砖胶上的瓷砖也不会滑动。这样，就不需要再在瓷砖之间插入定位器，并且贴砖也可以从上方向下方进行 使施工的效率及施工质量得到大幅提高。 （2）节约材料用量： 薄至仅1.5mm的粘结胶层，亦可以产生足够的粘结力，能大幅度降低材料使用量。 （3）能保证工程质量： 粘结力强，减少分层和剥落机会，保障工程质量，避免长期使用后的空鼓、开裂问题；减少裂缝产生的机会，增强墙体的保护功能。 部分添加了憎水性可再分散乳胶粉的瓷砖粘贴干粉砂浆还具有墙体防渗、防泛碱的功能。 （4）稳定的产品质量： 工厂预先干拌混合，质量稳定。加水搅拌，简单方便，质量容易控制。
项目产品简介： 瓷砖胶是粘贴瓷砖的水泥基粘结材料，是干粉砂浆中最主要的品种之一，是建筑及装饰过程中最普遍使用的粘结材料，可用来粘贴陶瓷砖、抛光砖以及如花岗石之内的天然石材。它们由骨料、硅酸盐水泥、少量熟石灰与根据产品质量水平要求添加的功能性添加剂组成。 瓷砖胶的优点：工艺先进，节约用量，薄至仅1.5MM的粘结胶层，亦可以产 生足够的粘结力，能大幅度降低材料的使用量，能保证工程质量，粘结力强，减少分层和剥落机会，保障工程质量，避免长期使用后的空鼓、开裂问题，减少裂缝产生的机会，增强墙体的保护功能，稳定的产品质量，加水搅拌，简单方便，质量容易控制，利于环境保护，能减少废料，无有毒的添加物，完全符合环保要求。 瓷砖胶主要分为两大类，一类是水泥为基底的干粉状产品，另一类是预拌好的有机胶类产品，其次还有双组份和溶液性添加剂类及用于沟缝隙的填缝剂类，现分述如下： 1、水泥为基底的瓷砖胶粘剂 本类产品由水泥、细砂和多聚物按一定比例混合而成的干粉状产品。它的特点是：1）现场施工时与清水混合后即可进行粘贴； 2）可用于室内外墙壁地板； 3）耐水性好，可用于长期浸水的水池、泳池； 4）仅适用于水泥底材砖墙结构，不适用于石膏板、木板以及会引起变形、震荡的底材。 2、有机胶类瓷砖胶粘贴 此类产品主要为丙烯酸类产品，部份是PVA或橡胶乳胶类产品 特点包括： 1）预拌好，开通即可使用； 2）柔韧性好，可使用于石膏板、纤维板、合成板、木板底材之上； 3）耐水性略差，不能用于长期浸水的水池部位； 4）不适合用于室外，白色胶类产品不适合用于地板。 综合以上两大类产品的特点，针对实际使用过程中出现的问题，现在已经开发出新型有机无机复合型瓷砖专用胶，其兼具了无机与有机胶的优点，同时改善了原有产品的缺点，使得产品的应用领域得到较大范围的拓展。 文章来源：https://www.doczj.com/doc/087301657.html, (中国粘合剂网) 新型瓷砖胶的优势： 1.瓷砖胶施工在基面上用专用工具大面积批刮，施工速度快，是传统工艺的2-3倍，而且瓷砖不用泡水，传统水泥砂浆是批在瓷砖背面，一块一块批，施工速度慢，而且瓷砖要用水浸泡。 2. 瓷砖胶不会收缩，因此不会产生空鼓现象，瓷砖粘结牢固，水泥砂浆因水泥特性，干燥后会收缩，产生空鼓，瓷砖易脱落。 3.材料节省：瓷砖胶每平方米用量只是传统水泥砂浆用量的一半。 4.瓷砖胶是在桶里搅拌，用后只剩下包装袋，现场比较干净环保，传统水泥砂浆是在现场上拌和，现场不干净，环境污染大。 5. 瓷砖胶是在工厂生产，固定的配方，质量稳定，传统水泥砂浆在现场配比，随
一、瓷砖胶粘剂的定义 瓷砖胶粘剂是专门用于粘结瓷砖的胶粘剂，根据其组成不同产品分为：水泥基瓷砖胶粘剂、膏状乳液胶粘剂和反应型树脂胶粘剂。市场上以水泥基瓷砖胶黏剂为主，所以本次学习报告主要介绍水泥基瓷砖胶粘剂。 水泥基瓷砖胶黏剂是由水硬性胶凝材料、矿物集料、有机添加剂组成的粉状混合物，使用时加水或其他液体拌和。 水泥基瓷砖胶粘剂的施工方法常见的有三种： 1、背贴法属于传统的瓷砖粘贴方法，是指将瓷砖胶粘剂涂于瓷砖的背面，然后贴于基材上。此法瓷砖胶层的厚度在5—10mm。 2、镘刀法是指用齿形抹刀预先将瓷砖胶批刮到待贴砖的基材表面上，然后用齿形抹刀进行梳理，使其形成凸起条纹且厚度均与的砂浆层，然后将瓷砖按压在它的上面并略加扭转。此法瓷砖胶层的厚度在2—4mm。 3、组合法是指将背贴法和镘刀法组合起来施工，即用镘刀法将瓷砖胶批刮在待贴砖的基材表面上形成凸起条纹并厚度均匀的砂浆层，然后再瓷砖的背面也薄涂一层瓷砖胶，再湿碰湿的将瓷砖粘贴于基材表层上，此法瓷砖胶层的厚度在3—5mm。 二、瓷砖胶的分类及行业标准 1、术语及定义 晾置时间——涂胶后至叠合试件能达到标准拉伸胶粘强度大于或等于0.5MPa时的最大时间间隔。 滑移——在垂直面上，用梳理后的胶粘剂涂层粘贴后陶瓷砖的向下滑动量。 润湿能力——梳理后胶粘剂涂层润湿陶瓷砖的能力。 横向变形——硬化的条状胶粘剂试件承受三点弯曲，试件中心出现裂纹时产生的最大位移。熟化时间——水泥基胶粘剂从加水拌合到可以使用的时间间隔。 2、分类、代号和标记 产品按组成分为三类： ——水泥基胶粘剂（C） ——膏状乳液胶黏剂（D） ——反应型树脂胶粘剂（R） 胶粘剂按不同可选性能有不同型号，这些型号用一下代号标识： ——普通型胶粘剂—（1）； ——曾强型胶粘剂—（2）； ——快速硬化胶粘剂—（F）； ——抗滑移胶粘剂—（T）； ——加长晾置时间胶粘剂（E）仅用于曾强型水泥基胶粘剂和曾强型膏状乳液胶粘剂。 下表为水泥基瓷砖胶粘剂常见型号和代号，如下表所示： 标记 说明 分类代号 C1普通型—水泥基胶粘剂 C1F快速硬化—普通型—水泥基胶粘剂 C1T抗滑移—普通型—水泥基胶粘剂
QE0Ⅵ-1型 瓷砖地砖粘结剂 一、产品简介 瓷砖粘结剂是一种高品质环保型高分子聚合物水泥基复合粘结材料。它是以优质石英砂为骨料，选用QEO高分子聚合物胶粉配以多种添加剂经混合机搅拌均混而成的粉状粘结材料，该砂浆具有一定的柔韧性，可安全释放一定程度的交变负荷（内外应力），从根本上解决建筑装饰装修中所存在的开裂、空鼓、脱落以及渗漏等弊病。直接加水搅拌均匀即可使用。具有操作简单，施工方便，工效高，保水性好，粘结强度高，和易性好，调整时间长，瓷砖不流坠，易操作。具有良好的耐水、耐温、防水抗渗、耐冻融、耐冷热急变性以及良好的抗老化性能和长期的耐久性。不含游离甲醛、苯、甲苯、＋二甲苯和总挥发性有机物，属绿色环保产品。 二、产品标准：《陶瓷墙地砖胶粘剂》 JC/T 547－2005 三、施工工艺 1、清理基层表面上的油污、灰尘、混凝土养护剂、脱模剂及其它松散物。 2、当基层的抗拉强度小于外墙饰面砖粘贴的粘结强度时，必须进行加固处理，保证结实平整。 3、对于基层吸水率较大的墙面可使用砂浆抗裂剂涂刷进行封底处理。 4、参考比例：料水比=1：0.2（重量比）把QEO柔性瓷砖粘结剂按以上比例机械搅拌3～5分钟(或手工搅拌均匀)，调到适合施工的稠度，
静置5分钟后，再次搅拌，即可施工。 5、将搅拌均匀的柔性瓷砖粘结剂用齿状镘刀均匀涂抹在基层上面，砂浆厚度3mm～5mm (实际厚度视砖的材质而定),再用齿形镘刀的齿面刮出凹凸槽，然后进行瓷砖或片状石材的粘贴，并按平压实,瓷砖可在20分钟内摆正调直。也可采用传统粘结方法进行粘贴，将搅拌均匀的柔性瓷砖粘结剂抹在瓷砖或片状石材的背面，逐块进行粘贴，并按平压实，施工厚度为3～5mm，瓷砖可在20分钟内摆正调直即可。 6、对于厚度和质量较大的砖材，粘结剂厚度5～7mm为宜。凝固时间与气温、干湿度等因素有关，一般初凝时间为4小时，终凝时间为24小时。 7、调好后的粘结剂应在2小时内用完。 四、注意事项 1、施工温度大于5℃以上。 2、下雨时室外切勿施工。 3、严禁私自添加砂子、水泥及其它添加剂。 4、瓷砖粘结剂要随拌随用。搅拌好的瓷砖粘结剂应在4小时内用完，已凝固硬化的胶浆不准再用。 五、包装、贮运及运输 1 、 25kg / 袋 2 、贮存在 5 ℃以上阴凉处，严防受冻，保质期六个月。 3 、运输该产品按《非危险品规则》办理。
瓷砖胶技术标准 一、适用范围 本技术标准仅适用于万科集团所有项目,全面家居精装修之室内墙面粘贴瓷砖(吸水率E≤0、5%)、细炻以及炻质砖(吸水率3%≤E≤10%),陶质砖(吸水率＞10%)的招投标及现场施工指导。 二、依据 2.1.除另有注明外,本工程须符合设计要求、图纸与国家、地方及行业相关标准,主要包括但 不限于: ?《陶瓷墙地砖胶粘剂》JC/T 547-2005 ?《陶瓷墙地砖填缝剂》(JG/T 1004-2006) ?《陶瓷砖》(GB/T 4100-2006) ?《建筑工程饰面砖粘结强度检验标准》(JGJ 110-2008) ?《建筑装饰装修工程质量验收规范》(GB50210-2001) 2.2.若承包商对以下要求有任何疑义,应立即与万科集团联系,万科地产对此有最终解释权, 否则视为接受。 三、聚合物改性水泥基瓷砖粘结剂 Ａ、瓷砖粘接剂 4、1、瓷砖胶粘剂的分类与代号 瓷砖胶粘剂按组份分为三类:水泥基胶粘剂(C);膏状乳液胶粘剂(D);反应型树脂胶粘剂(R)。 本标准只选用水泥基胶粘剂。其型号与代号如下表: 瓷砖粘接剂要求产品性能指标如下:
2:适用于室内外墙地面中/低吸水率瓷砖(吸水率≤10%的瓷/炻质砖,或称玻化砖、仿古砖)的粘贴; 3:测试方法见附录1; 4:测试方法见附录2; 5:热老化后的拉伸胶粘粘结强度测试用混凝土基板需提前预处理:105℃烘24h,取出标准环境下晾置24h以上再使用; 注:以上测试均采用《陶瓷墙地砖胶粘剂》JC/T 547-2005标准要求用砖,除可操作性、标准涂布率外其她测试项目均依据《陶瓷墙地砖胶粘剂》JC/T 547-2005。 四、瓷砖粘接剂及施工技术配合要求 ?主动配合甲方要求,提供真实、科学的“可行性报告”及瓷砖胶检测报告。 ?按瓷砖胶使用说明书的规定时间或在粘贴饰面砖样板件14天后进行饰面砖粘结强度检验(粘结强度不小于0、4MPa)。粘贴后达不到标准,应以28天的强度为准。并及时向项目部提交书面报告。 ?项目大面积粘贴内墙砖/石材施工全过程,供应商必须至少固定1名技术人员按可行性报告的方案进行技术监督,每周向项目管理部,每月向公司工程管理部、区域项目与产品管理部书面反馈现场实施情况。 ?其她责任参照《合同约定》。 五、注意事项 ?瓷砖胶运输储存时避免受潮与暴晒。 ?瓷砖背面要洁净,无粉尘(玻化砖无需泡水,但就是,粘贴前应用干净湿手巾将瓷砖背后的浮尘擦干净)。 ?基层要求坚实无脱模剂,清除浮灰浮浆后淋水或擦湿,吸水率过低的基面涂刷界面剂。?务必在瓷砖胶开放时间内(一般为20分钟)完成瓷砖粘贴。 ?瓷砖粘贴后,要适当的揉压移动,保证满浆。 ?施工时粘附在瓷砖/石材表面的瓷砖胶及时用湿海绵擦干净。 ?24小时内不得与水接触。
墙地砖的粘结剂 2009-12-31 对于陶瓷墙地砖生产者和建筑师来说，了解瓷砖在各种环境条件下的不同表面上的粘结程度是件十分重要的事情，瓷砖的铺贴需要选择各种合适的粘结剂。 目前，对于预先包装好的粘结剂的需求量日益增加，因为这些粘结剂具有各种不同的特性，适用于各种不同场合，包括用传统灰浆不能解决问题的情况下也都可以用这些粘结剂来解决。采用这些粘结剂可以降低瓷砖的铺贴成本，只需用很薄的粘结剂即可以达到与传统灰浆相当的效果，采用这些粘结剂有如下优点： 1、可避免运输大量物料和灰浆 2、由于树脂是有保水性，故而面砖不需湿润 3、可增加面砖的铺贴速度 此外，由于整个系统的重量减少，建筑物上可以省云一些承载构件，而且，预先包装好的粘结剂中各种物料的百分含量可以精确控制，因而可在给定的力学条件和环境情况下，很容易地确定粘结剂的性状。但是，在采用传统灰浆的情况下，灰浆中水泥、石灰和砂子的性质则完全取决于铺砌面砖技工个人的意愿，他们认为怎么合适就怎么干。 然而，在某些情况下还是可以采用传统灰浆，例如待铺贴的表面不太平整，或者需要大量物料铺垫才能达到平整，特别是厚而重的西砖铺贴时依然是采用传统灰浆较为适宜一些。 为了正确地铺贴墙地砖，必须先确定墙地砖表面所处的力学条件和环境情况，然后送择与此相适应的粘结剂，同时所选用的粘结剂与其相接触的各件材料间不发生化学反应，否则将降低粘结强度。 在确定粘结剂与铺贴操作之间的关系时，必须考出以下两个问题： 1．确定允许“明露于大气中的时间”，即涂上粘结剂后依然保持能铺贴面砖并获得良好粘结性的持续时间。确定粘结剂是否已超过允许明露于大气中的时间的方法是将面砖背面铺放在粘结剂上，然后再将面改背部的粘结剂除去，看面砖背面是否已被粘结剂充分温润或未被粘结剂湿润来确定。 2．“安装调整时间”，即面砖已铺放好后尚能对其原度和高度方向上；进行调放而不影响粘结强度的持续时间。 各种粘结剂还有其它一些特性，例如保水性，面砖在垂直墙面上的滑移，面砖背部压入粘结剂中后在各种温湿条件下与支承物间的粘结性等。欧洲建筑装饰技术协会已经建立了测定这些特性的试验方法标准，这些试验需在专门的试验室中进行。 下表列出了目前市售的各种有用粘结剂的种类、以及它们的弹性、外观状态及其在建筑物上的应用部位。
瓷砖粘结 瓷砖粘结是一个技术性的问题，现在随着技术的发展，瓷砖粘结的方式也变得越来越多，下面就让小编来为大家整理一些关于瓷砖粘结的资料，希望大家能够好好阅读。 瓷砖粘结剂的分类
普通型瓷砖粘结剂：通常被用于普通砂浆面的多种地砖或者是小块墙砖的粘合。 强力型瓷砖粘结剂：因其跟普通型瓷砖粘结剂比起来，粘合力更强，并且还具有防止下坠的性能，所以通常被用于对粘合力要求相对较高的墙面瓷砖的粘贴，以及木材版面的粘贴等。强韧型瓷砖粘结剂：柔韧性、粘合力都非常好，比强力型的瓷砖粘结剂在粘合力上更为突出，并且还能有效的防止热胀冷缩带给瓷砖的损害，所以通常被用于纤维板、夹板、石膏板以及旧饰面板的粘贴。 应根据不同基层，不同环境和瓷砖的种类选择相对应的瓷砖粘结剂。 瓷砖粘结剂粘贴原理 第一，化学粘贴原理。瓷砖粘结剂的无机材料和有机材料复合反应，产生具有粘贴力的物质，把基体和瓷砖紧紧粘结住。 第二，物理粘贴原理。瓷砖粘结剂砂浆嵌入孔隙，与被粘结层形成机械的咬合。 粘贴牢固程度与什么有关？ 1.瓷砖粘结剂粘贴是否牢固还跟瓷砖本身有一定关系 瓷砖有通过将粘土、沙及其它天然材料的混合物进行干燥，然后在高温下煅烧制造而成的，其中在瓷砖应用方面主要使用干压砖。这些都能生产出不同的瓷砖特性，例如瓷砖的吸水不同。吸水率越低，瓷砖有结构致密度越高，水干后的收缩率就小。 2.瓷砖粘结剂粘贴是否牢固与瓷砖还跟瓷砖背纹有关 背纹的深度、背纹的形状对于瓷砖粘结剂粘贴瓷砖的牢固程度有直接的影响。加深瓷砖背纹或者加密而增加粘贴面面积，可以增加与瓷砖粘结剂粘贴结牢固度，防止空鼓或脱落。 3.瓷砖粘结剂粘贴是否牢固与粘贴施工操作有关 以上关于瓷砖粘结的内容希望能够帮助到广大有需要的业主们，也希望大家能够多多学习，
常用胶粘剂 合成胶粘剂的几种分类 酚醛-氯丁橡胶胶粘剂 由树脂&tracelog=pd_info_promo" target="_blank">酚醛树脂和氯丁橡胶混炼胶溶于苯或醋酸乙酯和汽油的混合溶剂中配制而成的。由于初粘力强，又能在室温下粘接和固化，使用简便，所以应用较广，适用于粘接金属和非金属材料。市售的商品有铁锚801强力胶、百得胶、JX－15－1胶、FN－303胶、CX－401胶、XY－401胶、CH－406胶等。 有机硅胶粘剂 它的主要组分是有机硅氧烷。它有优良的耐紫外线、耐臭氧、耐化学介质和耐潮湿，还有很好的热稳定性和低温柔韧性。它能粘接金属、玻璃、陶瓷等材料，特别能粘接通常不易粘接的硅橡胶、氟橡胶等。主要用于电子工业中的灌封、电器元件连接部位和接头处的密封，以防止灰尘和潮气等的侵害。还可作建筑工程的防水密封材料。有机硅胶粘剂分单组分、双组分、室温硫化和加热硫化等多种，室温硫化型的主要产品牌号有703、704、D－05、FS－203、GD－400等。 瞬间胶粘剂
是由α-氰基丙烯酸酯单体和少量稳定剂、增塑剂等配制而成的。这类胶组分简单，不用配料，能在常温常压下迅速固化，因此获得瞬间胶粘剂的美称。使用时，被粘物表面不需特殊处理，能满足工业自动化流水线的需要。它无毒，因而应用范围广，不仅适合粘接各种金属、非金属材料，还用于医疗方面的粘结。这种胶的缺点是不适宜于大面积和多孔材料的粘接。常用的是α-氰基丙烯酸乙酯，商品牌号为502胶，医用的α-氰基丙烯酸丁酯，商品牌号为504胶。 厌氧胶 该胶的主要成分是甲基丙烯酸双酯。它在室温、有空气时不能固化，排除空气（即无氧条件）就能迅速固化。根据不同需要，可加入引发剂、促进剂、增稠剂和染料等组分。它的主要用途是作螺纹的紧固密封和轴承的装配。对非活性金属，如不锈钢、锌、银等需加入促进剂以加速固化。它不宜粘接多孔材料和填充较大缝隙。产品分高、中、低档强度和粘度，牌号有铁锚300系列，GY－100、200、300系列，Y－150胶等。 聚醋酸乙烯酯 聚醋酸乙烯酯乳液是醋酸乙烯的聚合物。它就是市售的白胶。这种胶粘剂能在室温下自干，化学稳定性好，容易跟填料、增塑剂等相互混合，粘接度可自由调节，有较好的早期粘接强度。它可以单独使
瓷砖胶在家庭装修中使用的必要性 “瓷砖胶”正作为家庭装修中必不可少的装修材料而被广泛运用，其由聚合物等构成的水泥基粘结剂, 特殊配方可使用于几乎现有各式瓷砖。瓷砖胶的使用，使厨房、卫生间的装修具有如下优点： ●良好的保水性，不易产生空鼓； ●粘结强度高，不脱落； ●降低建筑物承重，从传统铺贴每平方米需水泥 1 1~18KG的用量减少到帝凯瓷砖胶的4~5KG，从而减少建筑物沉降和开裂的产生； ●瓷砖胶批覆厚度远小于传统水泥，节省了宝贵的空间位置； ●现场施工环境干净；使用普通胶桶即可混合材料； ●瓷砖胶施工非常方便；无须浸砖湿墙； 刚入住不久的新房子，水泥粘贴的瓷砖产生了空鼓，时间长了引起瓷砖脱落；没有预留缝隙的瓷砖铺贴，经历了温差边角就爆裂……现实生活中，我们经常会遇到上述的情况：耗了好几个月，花了几万、几十万、甚至几百万装修的房子，还没有从入住的新鲜劲里出来，就在厨、卫等。 空间里遇到一堆的麻烦。当然也有些消费者因没有选用正确的品牌及高品质的产品而导致的一些消费困扰。帝凯瓷砖胶技术交流QQ：936393453 所以，专家建议我们不仅要正确使用，还要正确选购，真正地为自己的新家从“里子”就开始负责起来，选用可以长期对您真正有益的品牌和产品。选择帝凯瓷砖胶类系列 ●品质优异：无味、无毒、环保；瓷砖永不掉落；粘着力强、高柔韧性，抗位移/沉降。 ●省时、省钱。使用“帝凯”瓷砖胶每个工人每日可完成约30~40平方米的瓷砖铺贴工程，而传统的方法施工，每个工人每日只能完成5~8平方米的铺贴。每平方米瓷砖可节省费用达50%以上，使用越多，费用就越低。 ●应用范围广泛。帝凯瓷砖胶产品具有广泛的应用范围，可适用于卫生间、厨房等的内装修，花园、阳台等的外装修，还有墙地面装修等。
教您如何使用瓷砖粘结剂 瓷砖胶贴砖主要用到的工具：1.齿形刮板2.电动搅拌器 3.邦易平瓷砖粘结剂4.坚固塑胶桶5.小铲刀6.水平尺7.胶锤 标准施工步骤： 第1步：首先将经过预选的瓷砖背面清理干净，并检查粘贴基面。基面应牢固、平整、干净，无污染、松散物、空鼓等，有养护剂、脱模剂、较光滑的混凝土面需打磨粗糙后施工。如基面不牢固、不平整，请先用邦美居粉刷石膏或找平砂浆找平墙面。 第2步：先将所需要的清水倒入“搅拌桶”瓷砖胶混合配比: 20kg瓷砖胶+(4-5)kg清水。 第3步：将瓷砖胶粉剂慢慢倒入“搅拌桶”中。瓷砖胶混合配比:20kg瓷砖胶+(4-5)kg清水（小贴士：请不要在瓷砖胶再加入其它任何产品，如：水泥等）。 第4步：清水和瓷砖胶倒入后，然后用“电动搅拌器”搅拌至均匀无颗粒、无沉淀的膏糊状、静置数分钟再略搅拌，即可开始下面贴砖。 第5步：施工时请使用专业“齿形刮板”将胶浆均匀批刮在工作表面上，根据瓷砖面积批刮施工面。 第6步：用“齿型刮板”将胶浆均匀的刮抹于基面上和瓷砖背面上后进行贴砖操作。（注：瓷砖背面一般有粉尘，刮瓷砖胶时请先把粉尘抹掉。） 第7步：贴瓷砖时用手将瓷砖揉压于基面上，或使用胶锤轻轻摔打调整瓷砖的平整度。 第8步：为保证瓷砖的平行度建议使用水平尺随时校正。整个瓷砖胶贴砖的过程完毕，标准的施工方法能使贴砖的速度大大加快； 邦易平瓷砖粘结剂以骨料、硅酸盐水泥、功能性聚合物添加剂生产而成，专业用于黏贴陶瓷砖、抛光砖等，是墙砖、地砖薄浆黏贴施工的首选材料。 邦易平瓷砖粘结剂具有以下优点： 1、产品不含甲醛、甲苯、重金属等有害物质，健康环保。 2、耐水、耐老化、抗渗水性能优异。 3、具有持久的粘结力，收缩率小，能有效避免空鼓、掉砖的风险。 4、具有良好的柔韧性，施工方便，满足薄浆粘贴施工，节省材料，提高室内使用空间。
瓷砖粘结砂浆（瓷砖胶）施工方法与用量 我公司生产的瓷砖粘结砂浆也叫瓷砖胶，是采用进口高分子胶粘剂、多功能助剂与无机粘结材料、骨料按科学配比而成的粘贴面砖的水泥基粘结材料，它具有粘接强度高、耐水、耐老化性能好及施工方便等特点，使用方便、绿色环保。 一、施工方法及注意事项 1、先清理施工表面，应保持表面达到平整、结实、干燥、清洁、 无污渍等状态; 2、将瓷砖粘结砂浆倒入清水内搅拌成膏状，比例为25公斤加 水约6～6.5公斤，搅拌充分后，等五分钟左右再略微搅拌一下使用，2小时左右使用完毕，不要将已干的胶浆加水重复使用。 3、齿型刮板将胶浆涂抹于墙面，均匀分布约一平方米左右，将 面砖揉压于上即可。面砖位置可在15分钟内调整。（用齿型刮板布胶时朝同一方向梳理，可保证瓷砖胶浆与面砖的粘贴面积。） 4、若面砖较大或面砖背面的沟较深，还应在面砖背面抹上胶浆。 （也用齿型刮板朝同一方向梳理布胶，粘贴时与墙面胶浆梳理方向垂直。） 5、施工过程中多余的砂浆应在硬化前清除。 6、注意保留伸缩缝，产品适宜在5℃～40℃的环境下使用，完 成24小时后，方可踏入或填缝。 7、墙体平整度较差时建议先找平墙体后再进行面砖粘贴施工。
8、根据不同面砖选用不同型号的瓷砖粘结剂，具体可参见包装 说明或咨询我公司技术人员。 9、如与瓷砖背胶配合使用，需等背胶完全干透再进行瓷砖铺贴。 二、用量 1、根据面砖大小可采用不同规格齿型刮板，瓷砖粘结砂浆用量的 一般标准： (1)6毫米齿型刮板约3到6公斤/平方米； (2)10毫米齿型刮板约5到12公斤/平方米； （3）如果墙面平整度较差或采双面布胶，用量会根据施工情况增加。 三、执行标准：JC/T547-2017 《陶瓷砖胶粘剂》 郑州华荣建筑材料有限公司
胶粘剂的不同分类 一、壁纸常用胶粘剂 1、淀粉胶 淀粉胶一般是双组份的。产品包含一盒淀粉，另外还有一份胶浆。使用的时候首先取胶粉倒入盛水的容器中，最好留下一部分，慢慢加，调成米粉糊状。然后再加入胶浆，拌匀，以增加胶水粘性。 淀粉胶的胶粉成分一般是比较环保的，但是胶浆成分的环保性就比较难控制了。因此选购淀粉胶时，需要重点查看胶浆的环保性，看胶浆是否有产品检测证书等。 2、糯米胶 糯米胶是一种壁纸专用的高性能接着剂，它最早是在日本兴起并传入其他地区，因而在行内又称为“日本胶”。糯米胶以纯天然食用淀粉和高性能植物材料、采用日系胶粘行业领先配方和技术生产而成。糯米胶是使用方便的纯天然植物粘合剂，开胶时只需加水搅拌均匀即可使用，无需另外添加增粘胶浆。 选购进口糯米胶时，由于产品包装说明等都是日文的，因此选购时谨慎一点，防止上当买到伪造产品。最好要求查看产品的报关单、原产地证明、中文标识以及环保检测报告等。 3、桶装胶 桶装胶一般是由塑料桶包装，桶里面直接装胶，里面胶的状态可以直接看到。这类胶大部分是欧美进口。桶装胶在环保性能、粘结力方面优势较大，但是价格也相对要贵。选购这类进口胶的时候，同样要注重查看产品的进口报关单、原产地证明以及环保检测报告等相关文件。 二、木工常用胶粘剂 1、白乳胶
木工活中常用到的一种胶就是白乳胶，它由醋酸与乙烯合成醋酸乙烯，再经乳液聚合而成的乳白色稠厚液体。白乳胶可常温固化、固化较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化。白乳胶主要适用于木龙骨基架和木制基层板以及成品木制面层板的粘接。此外，白乳胶也适用于墙面壁纸和墙面底腻的粘贴和增加胶性强度。 2、万能胶 万能胶也叫309胶，在木工施工中，也会见到。万能胶的溶剂一般为信那水(硝基稀料)含大量的苯等有毒物质，因此木工施工中能不用就不要用。万能胶主要适用于成品木制面层板的黏结。黏结强度高，寿命长，而且不易开胶。万能胶在使用时对接的两面都必须涂胶，待待放置十到二十分钟，胶面不粘手时对接。 3、地板胶 在铺贴拼花、软木、复合地板时，可采用直接胶粘铺设法将地板直接粘接在水泥地面上。这时用到的胶就称为地板胶。采用地板胶铺装，非常方便快捷。但相对于龙骨铺设法、悬浮铺设法，因使用胶水，污染相对较大。因此，建议在购买地板的时候就选择不要胶粘的地板，尽量避免采取胶粘的方式。地板胶主要适用于木制地面板材，凝固时间较短，1-3小时后凝固;黏结强度高，寿命长。选购时，注意检查产品的环保性，避免选到低劣产品;使用地板胶时，要求地面十分干燥、干净、平整。 三、其他常用胶粘剂 1、石材胶 石材胶适用于大理石、花岗石板材与墙面的粘贴。使用石材胶粘贴安装墙面天然石材，施工简单操作方便，施工简单，避免了石材干挂作业的复杂操作。市场上的石材胶有云石胶，AB胶，硅硐胶等。其中云石胶较为常用，它是以环氧树脂等多种高分子合成材料为基材配制而成的膏状粘稠胶粘剂。适用于大理石、花岗石、马赛克、陶瓷面砖等与水泥基层的粘结。
瓷砖粘结剂施工用量及施工工艺 1、基层处理： 1、所有基面应坚实、干燥、清洁、不晃动、无油污、蜡渍、混凝土养护剂和其它松散物。 2、有油漆的基面应做粗糙，至少暴露80%的原基层。 3、新混凝土基面，应至少养护28天方可铺砖。 4、新抹灰基面应至少养护7天方可铺砖。 5、旧混凝土或抹灰基面可使用工业洗涤剂或去油污剂清洁，然后用高压水龙头冲洗干净。其表面经晾干24小时后方可铺砖。 6、清除混凝土表面的残余物，特别是倾斜的混凝土平板上所残留的脱模剂。 7、在吸水率大的底材或者在高温、干燥的环境下，施工前须先润湿基面。 2、使用方法： 施工现场只需按操作要求加水，使用电动搅拌机将水和瓷砖胶粉搅拌成均匀的膏状。静置5至10分钟后，再次搅拌一下即可，操作过程中若因失水料质变得稠厚时，可适当加水充分拌匀继续使用，但放置时间不能过长。搅拌好的砂浆应注意防晒避风。 3、施工工艺 1、用齿型刮板将搅拌好的瓷砖胶泥涂抹于工作面上，使之均匀分布，并成一条条齿状。每次涂布面积约1平方米(视天气温度而定)，然后在晾置时间内将瓷砖揉压于工作面上即可。 2、选择齿型刮板的大小应考虑工作面的平整度和瓷砖背面的凹凸程度。 3、如果瓷砖背面的沟隙较深或石材、瓷砖较大较重，则应该采取工作面和瓷砖背面同时涂布瓷砖胶泥的方式进行施工。
4、注意事项 1、施工温度最好为5-40℃。 2、最好使用电动搅拌机搅拌，静置后再次搅拌有助于增加粘结力。 3、陶瓷粘结剂与水的比例可因底材、天气、施工条件等不同而做出适当调整。 4、在雨天施工时，一定要做好遮蔽防护措施，并且要确保在贴砖后的24小时内，施工区域不被雨水淋湿。 5、配制好的瓷砖胶泥应根据天气条件控制在2-3小时内用完。 6、切忌将已经干结的瓷砖胶泥拌水后再用。 7、铺砖完成后，须待瓷砖胶泥完全干固后（约24小时）才可进行下一步的填缝工序。 8、瓷砖胶泥的刮涂应均匀且满贴，粘结层的厚度应约为所用齿型刮板齿距的一半高。 5、参考用量 1、粘贴小型尺寸的瓷砖时，建议使用6mm×6mm的齿型刮板。 2、粘贴大型尺寸的瓷砖时，建议使10mm×10mm或12mm×12mm的齿型刮板。 3、施工用量：每平米瓷砖、马赛克需用3-5公斤（视基底的平整程度）。
14种胶粘剂通用配方 [配方1]豆胶 豆粉100水300石灰乳（石灰： 水=1：4）20氢氧化钠（30%）20 硅酸钠（40波美度）40 此配方中，豆粉一般都是油脂厂的副产品。通常所用的原粉为大豆，也有混合部分黑豆，经过选豆、去皮、榨油、粉碎而得。配制时，先将水放入调胶机中，在搅拌下加入豆粉，再依次加入石灰乳、氢氧化钠、硅酸钠（水玻璃），混合均匀后即可。 豆胶是非耐水性胶，主要用于胶合板的生产。豆胶制成胶合板的干状抗剪强度可达1-2MPa。 [配方2]豆胶 豆蛋白（干粉）100水700石灰乳（石灰： 水=1：4）60 氢氧化钠（30%）20硅酸钠（40波美度）48干酪素（乳酪素）20 此配方中，豆蛋白由粉丝、豆腐等豆制品下脚提制，即将下脚经粉碎、浸出、澄清、沉淀、过滤而得。加入干酪素主要为了增加液胶的延展性，提高胶接强度。 豆胶可用于热压胶合木材，也可用于冷压有合木材（但压后需加热干燥）。胶合时对单板含水率有一定要求，一般热压要求含水率不大于10%，冷压不大于15%。豆胶在涂胶后需陈化15-20min，以提高胶接强度。 [配方3]血胶 血液（蛋白质含量14%）100石灰乳（石灰：
水=1：4）3氢氧化钠（30%）3 硅酸钠（40波美度）4氨水（50%）4 此配方中，血液为猪血等动物血，经加入阻止凝血酶活动的稳定剂或经脱纤及加入防腐剂而得。配制时，先将血液加入调胶机中，再依次加入石灰乳、氢氧化钠、硅酸钠和氨水，搅拌均匀即可。配制时如升高温度可加速成胶，最适宜的温度为28-30°C。 血胶为耐水性胶，主要用于生产胶合板。其耐水性及胶接强度在蛋白质类胶粘剂中属最优良的品种。使用血胶制成的胶合板，在室温水中浸泡24h后，胶接强度仍能保持 1."2- 1."5MPa。其挠曲也优于脲醛树脂制成的胶合板。 [配方4]血胶 血粉（蛋白质含量大于75%）100水400氢氧化钠（30%） 12."5 石灰乳（石灰： 水=1：4）5硅酸钠（40波美度）5此配方中，血粉是在经脱纤后的血液中加入防腐剂，再经干燥而得的。为进一步提高耐水性， 在此配方中也可适量加入二羟甲脲或六次甲基四胺。 血胶原料易得，价格低廉，目前在人造板生产中，还有一定数量的应用，能用于胶合板、纤维板、刨花板的制造。[配方5]淀粉胶 小麦淀粉100氢氧化钠（30%）25甲醛10油酸钠1水300 此配方即为日常浆糊的配方实例。配制时，先将小麦淀粉投入水中，在搅拌下加入氢氧化钠， 继续搅拌1h，并以20%盐酸中和至PH为
检验报告 中心编号：2015-G-W0218 产品名称：铭星瓷砖胶（超强力型） 受检单位：广东铭星环保涂料厂 检验类别：委托检测 国家建筑材料质量监督检验中心
国家建筑材料质量监督检验中心 检验报告 中心编号：2015-G-W0218 第2页共2页 序号检验项目型标准要求检验结果单项结论 1 晾置时间≥10min 10min 合格 2 调整时间>5min 10min 合格 3 压缩剪切原强度≥1.00MPa 1.45MPa 合格 4 耐温强度（7d) ≥0.70MPa 1.68MPa 合格 5 耐水强度（7d) ≥0.70MPa 1.31MPa合格 6 耐冻融强度(25次）≥0.70MPa 1.35MPa 合格 7 收缩率≤0.5 % 0.19 % 合格备注：-------- 审核：编制： 检验单位地址：北京市朝阳区管庄中国建材院房建材料与混凝土实验楼邮编：100024
国家建筑材料质量监督检验中心 检验报告 中心编号：2015-G-W0218 第1页共2页 样品名称铭星瓷砖胶检验类别委托检验 受检单位广东铭星环保涂料厂商标铭星 生产单位广东铭星环保涂料厂来样日期2015年5月25日样品状态粉状型号规格II型（超强力型）检验依据JC/T547-94 (96) 检验项目JC/T547-94(96) 全项检验 检验结论检验样品检验结果符合JC/T547-94(96) 标准指标。 签发日期：2015年07月02日 （测试检验章） 附注：-------- 批准：审核：编制： 检验单位地址：北京市朝阳区管庄中国建材院房建材料与混凝土实验楼邮编：100024
装修施工中瓷砖粘结剂与水泥砂浆铺贴瓷砖的区别 近期，由于交通等因素影响，市场上沙子水泥的货源紧张、价格涨幅较大。鉴于此，不少家装公司开始推广使用瓷砖粘结剂来代替水泥砂浆的铺贴方式，即所谓的薄贴法。但不少业主对此一头雾水，何谓薄贴法，它与传统的水泥砂浆铺贴方式有何不同？今天，我们就请专家向您全面展示一下二者的流程和区别。 铺砖准备阶段：不管是新型薄贴法还是传统铺贴法，都需要先对墙体进行基层处理和拉毛。 第一步基层检查及处理：不同的基层墙面的处理方式不同。剪力墙，即钢筋混凝土现浇墙体，此种墙体需要进行表面凿麻处理。东易日盛工程部经理王岩介绍，由于表面多有脱膜剂，易造成墙面与抹灰及找平层的离鼓问题；如果是砌体抹灰墙，就要判断墙的表面抹灰层是否空鼓，如果空鼓就要先进行修复；如果是轻质隔墙，则需要依据墙面的牢固度，建议做挂网处理，一来保证强度，二来防止开裂。 第二步拉毛处理：将墙面润湿后，用水泥配合108胶对润湿墙面进行拉毛处理。 传统铺砖法 使用水泥砂浆作为粘结剂的瓷砖铺贴方法。与薄贴法相比，传统铺贴法少了对墙面进行找平的工序，做完墙面拉毛后，即可开始铺贴瓷砖。 第一步配比贴砖：按照水泥沙子1：2.5的比例，对水泥沙子进行干拌后，兑水进行混合。在泡过水的瓷砖背后涂上水泥砂浆，然后将砖贴在已经拉好毛的润湿墙面上，依次铺贴即可。瓷砖上墙后，不能进行大的调整，如果揭下来得刮掉旧水泥砂浆重新涂刷后才能铺贴。 第二步给水养护：为了保证水泥砂浆与墙面和砖的结合，铺完砖后保证三天左右一天早晚两次给水养护（即往墙砖上喷适量的水），通常三天后就可进行验收。 薄贴工艺铺贴法 使用瓷砖粘结剂作为主要粘结材料的瓷砖铺贴方式。工艺上要先对墙面进行找平处理；使用瓷砖粘结剂代替了传统的水泥砂浆作为墙面与瓷砖的粘结剂。 第一步墙面打点（饼筋）找标高：对基层进行拉毛处理后，由于原墙面在平整度上一般存在不同程度的误差，必须在墙面打点找出误差标高，并依据此标高来控制找平的厚度及垂直度（可使用现场的灰浆、小瓷片等材料作为标高）。 第二步抹灰：抹灰即墙面找平的一个过程，利用32.5以上标号的水泥配上中砂，并可适量添加108胶；或者使用成品砂浆兑水。王岩强调，在抹灰时需要薄批多遍：“每次抹灰厚度控制在4-8毫米以内，等表干后再进行第二次抹灰，避免单次抹灰厚度超标导致的开裂及空鼓问题。”每次抹灰间隔时间约在3-4个小时，如抹灰厚度超过20毫米建议加挂钢丝网做加强处理。抹灰完成后，每天至少保证早晚各喷水一次，而且不少于3天。养护后再进行贴砖。 第三步贴砖：做好排砖、打底尺（固定砖的水平度）等准备工作后，依据瓷砖的规格来铺贴瓷砖。由于不同规格瓷砖的翘曲度不同，薄贴工艺也不相同。 按照施工经验，边长小于或等于150毫米的瓷砖，只需在墙面用齿形刮刀涂刮粘结剂；如果是150至250毫米的瓷砖，除墙面批刮外，瓷砖背面也需要薄涂一层粘结剂；边长在250毫米以上的瓷砖则需要墙面进行批刮外，瓷砖背面应涂刷粘结剂并用齿形刀进行批刮。 由于瓷砖粘结剂自身材料特性，通常情况一个星期后才可进行相关验收。在此期间均可对已铺贴瓷砖进行调整（就算业主对瓷砖的花色式样不满意均可揭下重铺。） 铺贴方式各有优劣 传统铺贴的材料质量难以控制，水泥质量、沙子粗细度及含泥量难以把控。水泥砂浆在配比过程中，配比是否合理、材料用量是否到位、搅拌是否均匀都会影响水泥砂浆的质量，导致抹灰及贴砖质量问题。操作时对工人的手艺要求较高，但成本较低。 薄贴法的材料是瓷砖粘结剂，直接兑水即可使用，质量标准易把控、粘结强度高。工人操作方便易行，铺砖效率也大大提高。但是薄贴法需要先对墙面进行找平处理，比水泥砂浆铺砖多出一些工序，此部分需人
WORD格式 检验报告 中心编号：2015-G-W0218 产品名称：铭星瓷砖胶（超强力型） 受检单位：广东铭星环保涂料厂 检验类别：委托检测 国家建筑材料质量监督检验中心
国家建筑材料质量监督检验中心 告 中 心编号：201 5 -G - W 21 8 共2页 序号目型 标 1晾置时间≥10min10min 合格 2调整时间 >5min10min 合格 3压缩剪切原强度≥1.00MPa1.45MPa 合格 4耐温强度（7d)≥0.70MPa1.68MPa 合格 5耐水强度（7d)≥0.70MPa1.31MPa 合格 6耐冻融强度(25次）≥0.70MPa1.35MPa 合格 7 ≤0.5%0.19%合格 备注：-------- 审核：编制： 检 验 单 位 地 址 ： 北 京 市 朝 阳 区
国家建筑材料质量监督检验中心 检验报告 中心编号：2015-G-W0218第1页共2页 样品名称铭星瓷砖胶检验类别委托检验 受检单位广东铭星环保涂料厂商标铭星 生产单位广东铭星环保涂料厂来样日期2015年5月25日 样品状态粉状型号规格II型（超强力型） 检验依据JC/T547-94(96) 检验项目JC/T547-94(96)全项检验 检验样品检验结果符合JC/T547-94(96)标准指标。 检验结论签发日期：2015年07月02日 （测试检验章） 附注：-------- 批准：审核：编制： 检验单位地址：北京市朝阳区管庄中国建材院房建材料与混凝土实验楼邮编：100024
说明 1.本报告无中心“测试检验章”和骑缝章无效。 2.本报告无编制、审核、批准签字无效。 3.本报告涂改无效。 4.未经本中心书面批准，检验报告复制无效（完整复制除外）。 5.对本报告若有异议，应于收到报告之日起十五日内向本中心提出，逾 期怒不受理。 6.委托检验仅对来样负责。
