视频监控存储空间大小与传输带宽计算方法
在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。下
面对视频存储空间大小与传输带宽的之间的计算方法做以介绍。
比特率是指每秒传送的比特(bit)数。单位为bps(BitPerSecond)，比特率越高，传送的数据越大。比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：
传输带宽计算：
比特率大小×摄像机的路数=网络带宽至少大小;
注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);
监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。不同视频格式的带宽及存储空间大小计算如下：
地方监控点：
CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：
512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)
即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;
D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为
1.5Mbps，10路摄像机所需的数据传输带宽为：
1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)
即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;
720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：
2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)
即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;
1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：
4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)
即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps
监控中心：
CIF视频格式的所需带宽：
512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之
和)=25600Kbps=25Mbps(下行带宽)
即：采用CIF视频格式监控中心所需的网络下行带宽至少25Mbps
D1视频格式的所需带宽：
1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)
即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps
720P(100万像素)的视频格式的所需带宽：
2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)
即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps
1080P(200万像素)的视频格式的所需带宽：
4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)
即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps
存储空间计算：
码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算
1TB=1024GB;1GB=1024MB;1MB=1024KB)
50路存储30天的CIF视频格式录像信息的存储空间所需大小为：
64×3600×24×30×50÷0.9=8789.1GB≈9TB
50路存储30天的D1视频格式录像信息的存储空间所需大小为：
192×3600×24×30×50÷0.9=26367.2GB≈26TB
50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB
50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB
网络速度换算单位说明： Kb/s表示千比特每秒，一般用于线路速度表示，KB/s表示千字节每秒，一般用于下载速度表示，b表示bit(比特)，B表示Byte(字节)，1Byte=8bit，故 1KB/s=8Kb/s。 1Mb/s=128KB/s、4Mb/s=512KB/s。 基础知识： 在计算机科学中，bit是表示信息的最小单位，叫做二进制位；一般用0和1表示。 Byte叫做字节，由8个位（8bit）组成一个字节(1Byte)，用于表示计算机中的一个字符。 bit与Byte之间可以进行换算，其换算关系为： 1Byte=8bit（或简写为： 1B=8b）；在实际应用中一般用简称，即1bit简写为1b(注意是小写英文字母b)，1Byte简写为1B（注意是大写英文字母B）。 在计算机网络或者是网络运营商中，一般，宽带速率的单位用bps(或b/s)表示；bps表示比特每秒即表示每秒钟传输多少位信息，是bit per second的缩写。 在实际所说的1M带宽的意思是1Mbps（是兆比特每秒Mbps不是兆字节每秒MBps）。 建议用户记住以下换算公式： 1B=8b1B/s=8b/s(或1Bps=8bps)1KB=1024B 1KB/s=1024B/s1MB=1024KB 1MB/s=1024KB/s规范提示：
实际书写规范中B应表示Byte(字节)，b应表示bit(比特)，但在平时的实际书写中有的把bit和Byte都混写为b，如把Mb/s和MB/s都混写为Mb/s，导致人们在实际计算中因单位的混淆而出错。 切记注意！！！实例： 在我们实际上网应用中，下载软件时常常看到诸如下载速度显示为128KBps （KB/s），103KB/s等等宽带速率大小字样，因为ISP提供的线路带宽使用的单位是比特，而一般下载软件显示的是字节（1字节＝8比特），所以要通过换算，才能得实际值。 然而我们可以按照换算公式换算一下： 128KB/s=128×8(Kb/s)=1024Kb/s=1Mb/s即128KB/s=1Mb/s。 512Kbps，表示512K比特/每秒512KBps，表示512K字节/每秒我们通常所说的512K的带宽，它所指的是512Kbps，即每秒下载速度为512K比特（bit），而不是字节（Byte）。 依照8比特＝1字节，的换算公式，512Kbps＝64KBps，即，每秒下载速度是64K字节。 在这64K的速度中，减去IP包头部信息所占用的字节数，并排除网络干扰的影响，能达到60K已经是很理想的速度了

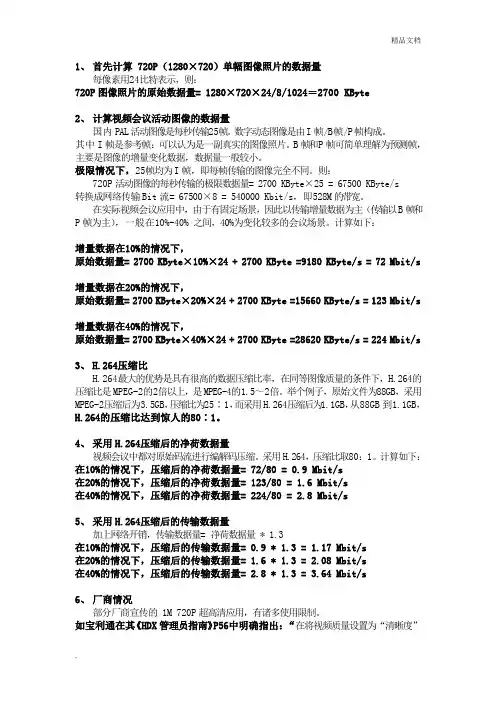

1、首先计算 720P（1280×720）单幅图像照片的数据量 每像素用24比特表示，则： 720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte 2、计算视频会议活动图像的数据量 国内PAL活动图像是每秒传输25帧。数字动态图像是由I帧/B帧/P帧构成。 其中I帧是参考帧：可以认为是一副真实的图像照片。B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。 极限情况下，25帧均为I帧，即每帧传输的图像完全不同。则： 720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s 转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。 在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10%-40% 之间，40%为变化较多的会议场景。计算如下： 增量数据在10%的情况下， 原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s 增量数据在20%的情况下， 原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s 增量数据在40%的情况下， 原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s 3、H.264压缩比 H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG-4的1.5～2倍。举个例子，原始文件为88GB，采用MPEG-2压缩后为3.5GB，压缩比为25∶1，而采用H.264压缩后为1.1GB，从88GB到1.1GB，H.264的压缩比达到惊人的80∶1。 4、采用H.264压缩后的净荷数据量 视频会议中都对原始码流进行编解码压缩。采用H.264，压缩比取80：1。计算如下：在10%的情况下，压缩后的净荷数据量= 72/80 = 0.9 Mbit/s 在20%的情况下，压缩后的净荷数据量= 123/80 = 1.6 Mbit/s 在40%的情况下，压缩后的净荷数据量= 224/80 = 2.8 Mbit/s 5、采用H.264压缩后的传输数据量 加上网络开销，传输数据量= 净荷数据量* 1.3 在10%的情况下，压缩后的传输数据量= 0.9 * 1.3 = 1.17 Mbit/s 在20%的情况下，压缩后的传输数据量= 1.6 * 1.3 = 2.08 Mbit/s 在40%的情况下，压缩后的传输数据量= 2.8 * 1.3 = 3.64 Mbit/s 6、厂商情况 部分厂商宣传的1M 720P超高清应用，有诸多使用限制。 如宝利通在其《HDX管理员指南》P56中明确指出：“在将视频质量设置为“清晰度”
