火炬安装施工方案
xxxxx建设公司
目录
1 工程概况
2 施工方法的选择
3 编制依据
4 主要施工程序及工序质量控制
5 焊接
6 劳动组织及施工质量控制
7 安全技术措施
8 临时设施
9 施工机具
1 工程一般概况
火炬是合成氨装置中大型结构之一。用于生产运行中出现异常情况和停车时排放可燃性气体在高空中燃烧。
火炬由火炬头、密封器、火炬筒体、附属管线、底部分离罐和支撑塔架构成。
火炬塔架结构，根据我们过去所承建的和所见到的，塔架结构一般为直立式三棱体空间桁架结构。截面为正三角形。三十万吨合成氨装置火炬高度一般在60-120米左右。总重量在60-230吨左右。
由于塔架截面变化率的不同，塔架设计一般分为三段。标高大约在22米左右以下为下段。底部三角形边长大约在20米左右。22米处截面三角形边长一般为12米左右。标高在22-88米左右为中段。上部截面三角形边长大约在4米左右。标高88-110米左右为上段，上段截面不变，截面边长为4米左右。塔架的主肢一般采用几种不同规格的无缝钢管构成。塔柱与塔柱，塔柱与腹杆的联接一般是通过联接板焊接的形式。塔架一般有14个横格左右。平台一般为5-7层，分别位于不同标高处。
2 施工方法的选择
由于该装置火炬系统，尚没提供设计技术文件及有关技术资料，因此，我们对火炬的结构几何尺寸，塔架具体联接形式，火炬高度、重量及结构特点和设计对施工的技术要求等尚不清楚。故此施工方法是按照我们公司过去所承建的火炬施工经验，并按上述所述塔架结构几何尺寸，联接形式，同时考虑现场环境不具备整体吊装等不利因素，暂确定为塔架分段空中正装法组对焊接。筒体采用倒装法施工。
如果施工现场条件允许的话，则采用地面组对焊接，整体吊装火炬施工方法为好。
鉴于上述情况，待设计技术文件提供后，再对此方案进行修定或补充和完善。
3 编制依据
3.1 设计技术文件及有关技术文件（现暂时没提供，施工前半个月必须提供）。
3.2 GBJ50205-95《钢结构工程施工及验收规范》。
3.3 SHJ507-87《石油化工特殊钢结构工程施工及验收规范》。
4 主要施工程序及工序质量控制
4.1 施工程序
施工准备→基础验收→材料、设备到货验收→原材料矫正→放样、下料→第一段的三个侧面分片预组装→分段组焊→梯子平台安装→总体质量检验→防腐→吊装就位。
其他各段以此类推。
组装火炬筒体→安装密封器→火炬头。
4.2 基础验收
4.2.1 基础表面水平度应小于1/1500。
4.2.2 地脚螺栓中心允许偏差为±3mm。
4.2.3 地脚螺栓的倾斜角<1%。
4.2.4 地脚螺栓中心线到基础边缘的距离不得小于4d。
4.2.5 混凝土表面标高允差±5mm。
4.2.6 塔架和筒体的基础中心线偏差不能大于20mm。
4.3 原材料验收
4.3.1 钢材必须有出厂合格证及材质证明书，对材质证明书有怀疑的，按国家现行标准进行化学万分分析或机械性能试验。证明符合标准方可使用。对检验不合格者或材质不明的钢材，严禁使用。钢材表面和断面不得有裂纹、结疤折叠、气泡、夹渣、分层和白点、麻点。划疤深度不大于0.5mm。材料就符合设计要求。
4.3.2 焊接材料牌号应符合设计要求。严禁使用药皮脱落或焊芯生锈的焊条。
4.3.3 主肢构件应进行超声波检查，并符合设计要求。
4.4 钢材矫正及放样下料
4.4.1 钢材放在平台上进行矫直，弯曲矢高与弯曲长度之比小于1/1000，且最大矢高应小于4mm。
4.4.2 放样的钢尺，使用前应进行精度校核。塔架底部尺寸，必须依据基础的实际尺寸、放样、下料。组装平台应平整，用水平仪测量标高允许偏差为±3mm。
样板的允许偏差为±1mm。
4.4.3 放样、号料时，应根据焊接工艺要求预留出焊接收缩余量及切割加工余量，以小于4mm为宜。
4.4.4 切割线和号料线的允许偏差：
手工切割±2mm
自动半自动切割±1.5mm
4.4.5 切割面与钢材表面不垂直度，不应大于其厚度的10%，且不大于2mm。切割前应将钢材表面切割区域的铁锈，油污等清除干净。切割断面上不许有裂纹和大于1.0mm的缺棱，并清除边缘上熔渣、飞溅物等。
4.4.6 管端部等节点板相贯时，榫缝宽度的允许偏差为2mm，切割面应打磨干净，并露出金属光泽。
4.4.7 塔架的主肢和腹杆号料前，必须先在表面上画出中心线，主肢两端的水平允许偏差为2mm。
4.4.8 两钢管相贯时，相贯面沿园周方向的相对旋转应小于3mm。
4.5 分片预组装
第一段的三个侧面分别以A1-A6、B1-B6、C1-C6表示。第一段的三个侧面以A1、B1、C1表示。第二段的三个侧面以A2、B2、C2表示，其他各段三个侧面以此类推。
4.5.1 在平台放出主肢（1）的实际位置（见图一，将（６）（７）与（１）组装好，找正，点固）。
4.5.2 依次组装（2）（5）（3）（4）找正，检查确认，点固。
4.5.3 预组装好后，检查整体尺寸偏差，调整。
4.5.4 作好记录后，将点固点磨去，（2）-（7）拆除后，按组装顺序堆放好。注意堆放时防止构件变形、损伤。A1面预组装工作完成。
4.5.5 B1、C1、A2、B2、C3……A6、B6、C6面按A1面预组装步骤进行。
4.5.6 分片预制、预组装时的几何尺寸及组装间隙要求。
A、各杆件轴线与汇交点的距离不应大于5mm；
B、腹杆的几何位置在平面内不能大于4mm，在平面外不能大于2mm；
C、分段塔架的对角线长度差，在平面内应小于10mm；
D、塔柱长度差小于1/1000，且不超过10mm；
E、各杆件长度允差为±2mm；
F、两端面边长偏差±2mm，塔柱长度允差±2mm；
G、塔柱与腹杆、腹杆与腹杆的组装间隙不能大于1.5mm。
4.6 分段整体组焊、组装
4.6.1 将预组装好的C1面，检查确认，进行整体组焊。
4.6.2 C1面焊好后，再次检查几何尺寸，用吊车将C1面的一根塔柱抬起，必须保证另一根在厚处，安装临时支承装置，如图二临时装置对C1面起支承和调节作用。此时吊车不松勾，全部组焊完成后，吊车才能松勾。
4.6.3 吊车的C1面吊到位后，调节临时支承装置下部千斤顶，使C1面与钢平台成60°角，见图二。
A、各截面的水平偏差不超过5mm；
B、相邻两截面的中心偏差<5mm。
第二、三、四、五、六段组装，按第一段组装步骤进行，并应制作临时平台。
4.7 梯子、平台、栏杆的安装，可同各段塔架安装交叉进行。并应符合设计、规范要求，梯子的垂直度为1/1000，但不大于25mm。
4.8 防腐
刷漆前，应除去金属表面浮锈，金属表面毛刺等。涂底漆时，每道厚度不小于15μm。银粉蓄面每道厚度不小于20μm。防腐要严格执行设计和规范要求。
4.9 空中组对
吊车站位，塔架各段摆放位置，见平面布置示意图。
火炬筒体采用倒装法施工，见图筒体倒装示意图。
火炬筒体与塔架联接是通过三个导向轴承装置固定支撑。导向装置焊在每一层平台上，导向装置与筒体之间衬有钢板，从而塔架和筒体形成一个整体。
倒装法吊装火炬筒体系采用两套滑轮组。起吊滑轮组上滑轮绑点设置标高在塔架标高22米。两套滑轮绑点与火炬筒体基础中心在同一垂直面内。筒体用抱箍与起吊滑轮组相联接。二套导向滑轮设备在火炬塔架底部对称位置，与卷扬机相联。从而，构成火炬筒体吊装系统。见图五。
吊装顺序：先吊装最上一节筒体与次一节筒体组对，找正，确认符合要求后，焊接筒体环缝，焊缝经检验合格后，提升已组对好的筒体到规定的空间高度。在同下节筒体组对，焊接。以此类推，直至筒体最下节吊装完毕。
火炬筒体安装技术要求：
A、筒体直线度允许偏差不大于30mm；
B、筒体垂直度允差不大于15mm；
C、火炬筒组焊后需要消除应力处理和射线检查，应严格执行设计图纸和规范要求。
5 焊接
火炬塔架的主肢及腹杆，常见为管状构件。主肢与主肢、主肢与腹杆之间的连接一般采用节点板焊接联接形式。
5.1 从事火炬塔架的焊工，应执行GBJ50205-95《钢结构工程施工及验收规范》，焊工应经过考试合格后，方可焊接。火炬筒体的施焊的施工，应按GBJ50236-98
的规定施焊。
5.2 火炬塔架、筒体等主要焊接部位，必须在焊前作相应位置的焊接工艺评定。
5.3 焊接材料应具有出厂合格证和材质证明书，并严格执行焊接管理制度。点固焊的焊条，应与正式施焊的焊条相同。点焊长度不小于焊缝高度的7倍。
5.4 焊件在施焊前，应在坡口周围30-50mm范围内清理坡口及附件的铁锈、油污等。
5.5 火炬塔架全部焊缝均应进行外观检查，达到规范要求。主肢无缝钢管的对接焊缝，应按设计要求进行X射线探伤。按JB4730-94Ⅲ级合格。角焊缝应10%超声波探伤，按JB4730-94Ⅱ合格。筒体焊缝全部进行煤油渗漏试验。
5.6 在风速>10m/s；下雨、下雪；相对湿度>90%的任何情况，又无有效防护措施，不得施焊。
5.7 塔架主肢各节点板一般为插入式。主肢和腹杆节点为外贴式节点板。腹杆与腹杆联接为内插式节点板。
主肢或腹杆的节点板均应在主肢或腹干预制时安装完毕。
节点板处的焊缝比较集中，减少焊接应力防止焊接变形，是火炬制作质量控制的关键部位。施焊时必须严格按工艺进行。
节点板十字交叉处，施焊宜采用船形位置施焊，且对称施焊，分段长度一般为300-500mm。施焊按图三、图四（1）-（2）-（3）-（4）顺序进行。施焊时应采用刚性固定，防止节点板几何变形。节点板与主肢之间的填角焊缝也应采取上述对称、分段的施焊方法施焊。
每层焊道的焊接方向应逆向进行，上层焊道应同下层焊接头错开。
5.8 筒体焊接
筒体被加强圈复盖部分的纵缝，应在超探合格后才能进行加强圈的焊接，加强圈的纵缝应与筒体纵横缝错开，并应大于300mm。加强圈应避免复盖筒体环缝。其焊缝与筒体焊缝间距>100mm，所有焊缝均应作煤油渗漏试验。
其他位置的焊接，应按要求施焊，确保焊接质量。
6 劳动组织及施工质量控制
6.2 施工网络计划（附后）
6.3 施工质量控制
6.3.1 建立火炬施工质量保证体系
6.3.2 火炬原材料，半成品验收
A、根据图纸检查原材料，半成品材质证明书，出厂合格证。清点各构析、半成品数量。
B、塔架构件及火炬筒体半成品应先进行外观检查，各部构件标记应明显、清楚无误，且无明显表面缺陷。
C、验收后的半成品应分类堆放在便于安装的地方。
6.3.3 组装质量控制
A、段与段之间预组装尺寸不符合设计要求，不准吊装。
B、主肢焊接后探伤不合格，不能进行其它主肢的组焊。
C、火炬筒现场质量检验不合格，不能进行组对，探伤不合格不能吊装。
6.4 焊接质量控制
A、参加施焊的焊工，必须经考试合格，方可上岗。
B、焊接材料必须有质量证明书。
C、焊工应严格执行焊接工艺规程。
D、严格执行焊条烘烤、发放、回收制度。
E、焊缝及表面热影响区不得有裂纹。
主火炬筒体环缝应进行100%X射线探伤，不得有气孔、夹渣、弧坑等缺陷。
7 安全技术措施
7.1 进入施工现场施工人员必须带好安全帽，登高作业安全带。
7.2 凡参加本工程的施工人员，均须熟悉施工方案，并按方案要求施工。
7.3 施工中凡参加登高作业人员，必须经身体检查合格后方能上岗。
7.4 带电的电焊把线要远离钢丝绳，电线应安装合格的漏电保护器。
7.5 吊装作业时，非施工人员不能进入现场，吊车臂下严禁站人。
7.6 吊具、机索具应常检查，确保正常工作。
7.7 施工用电必须装漏电保护开关，且确保用电安全。
7.8 施工用脚手架、跳板应按规范要求搭设，且绑扎牢靠。
7.9 吊装作业时，不允许在雨雪天，夜间，雾天及5级风以上的情况下作业。
7.10 施工现场应配备一定数量的消防器材。
7.11 施工时，应遵守甲方各项安全制度。
8 临时设施
8.1 现场所需电焊机棚、工具房、休息室、电焊条烘烤室尽可能考虑施工方便，见平面布置图。
8.2 现场施工用水，应提供不小于Dg50的水源管，水源管离施工现场50米内为好。
8.3 施工用电总装机容量150kw。
8.4 组装平台625m2。
9 施工机具
施工机具一览表
施工主要手段及措施用料一览表
施工组织设计方案工程名称：地面火炬系统土建基础施工工程投标单位：****** 法定代表人： 技术负责人： 编制时间：****年**月**日
目录 1、工程概况 (4) 2、编制依据 (4) 3、施工程序 (5) 4、施工方法及技术措施 (6) 5、施工进度计划 (12) 6、降低施工成本措施 (12) 7、施工质量保证措施 (12) 8、安全与环境保护施工技术措施 (15) 9、文明施工技术措施 (24) 10、劳动力计划及技能要求 (24) 11、施工机具、计量器具计划 (25) 附图一 (27) 附图二 (28) 附图三 (29) 附图四 (30)
1、工程概况 1.1工程概况： 本工程为****30万吨∕年环烷基馏分油加氢装置地面火炬系统土建基础施工工程，位于*********。本工程主要包括桩满堂基础、防火墙、防火墙立柱、管件铺设。 2、编制依据 2.1结构设计说明； 2.2施工执行规标准； 3. 3.1准备工作 3.1.1、根据结构设计说明放出包含作业面的工作围，由业主协调工作面围道路、用电事宜。通过业主协调确认工作围有无地下管线电缆等障碍物。 3.1.2、技术准备：熟悉审查结构设计说明 3.1.3、劳动力组织准备：建立各施工专业口的管理组织，组织劳动力进场，做好施工人员入场教育等工作。 3.1.4、施工顺序
4、施工方法及技术措施 4.1施工总体安排： 4.1定位放线 4.1.1使用全站仪将业主提供控制基点引入施工区域，并做好水平控制点、水准点标桩。 4.1.2根据水平和水准控制点进行基槽土方开挖和基槽土方清理。 4.1.3垫层施工完后，根据控制点用全站仪将轴线投测到垫层上，然后在垫层上用墨线弹出基础中心线或边线，以便基础施工。 4.2土方工程： 4.2．1开挖必须办理开挖许可证，并进行危害辩识，方案必须得到业主及监理许可。开挖前根据图纸及方案放出开挖边线。 4.2．2基础土方采用机械大开挖、人工配合清槽的方式进行土方开挖。具体开挖放坡情况如下：火炬系统基础放坡系数1:0.53，考虑到基础施工时排水及支模脚手架，基底沿基础外边线外扩1.5m留置操作面，基坑边缘人工开挖0.3*0.5m深的排水明沟，并在基坑三个拐角设置0.8*0.8*1.0m的积水坑，每个积水坑设置一台φ100污水泵昼夜抽水至基础施工完毕回填土为止，污水泵派专人昼夜看护。 4.2.3机械开挖时，预留150mm～200mm厚人工清挖。开挖过程中，测量人员严格控制开挖深度，以免超挖。开挖后做好覆盖防雨措施。 4.2.4为保证基坑的边坡安全，基坑四周1m围严禁堆土，停车。基坑四周3m围不能有振动荷载出现，以免振动引起塌方、滑坡现象出现。 4.2.5基坑土方回填前，先清除基坑的垃圾、及其它杂物。土方须分层回填夯实。 4.3混凝土灌注桩 桩顶标高-1.4m，直径600mm，桩长1.1m，沿各圆周均布，共49根。灌注桩混凝土等级C35，粉细砂为桩端
火炬安装施工方案 xxxxx建设公司
目录 1 工程概况 2 施工方法的选择 3 编制依据 4 主要施工程序及工序质量控制 5 焊接 6 劳动组织及施工质量控制 7 安全技术措施 8 临时设施 9 施工机具
1 工程一般概况 火炬是合成氨装置中大型结构之一。用于生产运行中出现异常情况和停车时排放可燃性气体在高空中燃烧。 火炬由火炬头、密封器、火炬筒体、附属管线、底部分离罐和支撑塔架构成。 火炬塔架结构，根据我们过去所承建的和所见到的，塔架结构一般为直立式三棱体空间桁架结构。截面为正三角形。三十万吨合成氨装置火炬高度一般在60-120米左右。总重量在60-230吨左右。 由于塔架截面变化率的不同，塔架设计一般分为三段。标高大约在22米左右以下为下段。底部三角形边长大约在20米左右。22米处截面三角形边长一般为12米左右。标高在22-88米左右为中段。上部截面三角形边长大约在4米左右。标高88-110米左右为上段，上段截面不变，截面边长为4米左右。塔架的主肢一般采用几种不同规格的无缝钢管构成。塔柱与塔柱，塔柱与腹杆的联接一般是通过联接板焊接的形式。塔架一般有14个横格左右。平台一般为5-7层，分别位于不同标高处。 2 施工方法的选择 由于该装置火炬系统，尚没提供设计技术文件及有关技术资料，因此，我们对火炬的结构几何尺寸，塔架具体联接形式，火炬高度、重量及结构特点和设计对施工的技术要求等尚不清楚。故此施工方法是按照我们公司过去所承建的火炬施工经验，并按上述所述塔架结构几何尺寸，联接形式，同时考虑现场环境不具备整体吊装等不利因素，暂确定为塔架分段空中正装法组对焊接。筒体采用倒装法施工。 如果施工现场条件允许的话，则采用地面组对焊接，整体吊装火炬施工方法为好。 鉴于上述情况，待设计技术文件提供后，再对此方案进行修定或补充和完善。 3 编制依据 3.1 设计技术文件及有关技术文件（现暂时没提供，施工前半个月必须提供）。 3.2 GBJ50205-95《钢结构工程施工及验收规范》。
高架火炬岗位操作规程 1.岗位任务及职责 1.1岗位任务 本岗位的任务是保证项目在正常生产、开停车及事故的状态下的放空气能够及时、安全、可靠地放空燃烧，保证在运行过程中实现低噪音无烟燃烧，以确保装置的安全稳定生产、环保的达标排放及相关人员的安全，并且承担环保排放的任务，本岗位的操作好坏对本公司环保工作及安全生产有直接关系。 1.2岗位职责 1、在车间的统一指挥下，严格执行操作规程及各项规章制度，自觉搞好本岗位的操作，发现问题及时解决并向车间汇报。 2、本岗位主要任务是负责火炬及配套设施的正常操作及管理维护，确保火炬正常运行。 3、负责压送分液罐，保持水封罐的正常液位，使之不空，不满，真正起到液封作用。 4、负责本岗位设备的使用和维护保养，做好管线仪表的使用保养和冬季防冻防凝工作。 5、负责本岗位消防设施及工具的管理工作严禁残油随地排放及杂物随地堆积的各种不安全因素存在。 6、认真填写好设备的使用记录及交接班日记。 2.岗位操作范围 本高架火炬系统主要由以下三个伙计系统组成:富氢火炬系统、乙二醇火炬系统、酸性气火炬系统。火炬系统采用塔架式结构，共用一个塔架，火炬总高89米，塔架高度82米，根开14×14米，采用热浸锌防腐。富氢火炬的处理能力236940Nm3/h,乙二醇火炬的处理能力146743Nm3/h，酸性火炬的处理能力7616Nm3/h,908-1工况排放量2983Nm3/h. 高架火炬由火炬DCS控制室、火炬气排放管道（三条管道）、富氢火炬分液罐（V7401）、富氢火炬水封罐（V7402）、乙二醇火炬分液罐（V7403)、酸性火炬分液罐（V7404）、地面爆燃点火控制盘、高空点火装置、火炬筒体、分子封（酸性气火炬无）、火炬头、污水槽、污水槽离心泵、3台分液罐离心泵及附塔管线、仪表、电缆、有毒有害气体报警仪、可燃气体报警仪等部分组成。 3.编制依据 （1）济南同智创新科技有限公司高架火炬操作手册
惠州炼化二期火炬设施工程塔架安装方案 编制： 审核： 批准： 南京南化建设有限公司 年月日
目录 1编制说明............................................................ 错误!未定义书签。2编制依据............................................................ 错误!未定义书签。3工程概述............................................................ 错误!未定义书签。4吊装工艺及措施 (4) 5技术方案 (17) 6施工组织 (20) 7施工平面布置图 (34)
1 编制说明 惠州炼化二期火炬设施安装项目由南京南化建设有限公司承建，火炬工程由塔架、火炬筒体及火炬头等组成，总高度120米，施工难度大，为确保安全、优质、高效的完成工作，要求在思想上高度重视，在施工组织、技术及安全等方面做好充分准备，特编制本方案作为安装指导性文件，在施工中遵守执行。 2 编制依据 2.1设备图纸 火炬塔架装配蓝图 火炬筒体轴测图 2.2规范和标准 2.2.1《石油化工大型设备吊装工程规范》GB 50798-2012 2.2.2《石油化工工程起重施工规范》SH/T3536-2011 2.2.3《大型设备吊装工程施工工艺标准》SH/T3515-2003 2.2.4《石油化工建设工程施工安全技术规范》GB50484-2008 2.2.5《建筑地基处理技术规范》JGJ79-2012 2.2.6《建筑地基基础设计规范》GB50007-2011 2.2.7《化工设备吊耳及工程技术要求》HG/T21574-2008 2.2.8《石油化工静设备安装工程和施工质量验收规范》HG50461-2008 2.2.9《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件》GB/1231-2006 2.2.10《钢结构工程施工质量验收规范》GB50205-2012 2.2.11《钢结构高强度螺栓连接技术规程》JGJ-2011 2.3相关起重机械性能表 2.3.1XGC400型400t履带式起重机性能表 2.3.2KLP-5160型160t汽车式起重机性能表 2.4其它资料 2.4.1装置平面图 2.4.2工程合同 2.4.3《惠州炼化二期项目组项目设备运输和吊装管理办法》 3 工程概述 3.1工程概况 3.1.1惠州炼化二期火炬项目工程由江苏中圣高科技产业有限公司总承包，南京南化建设有限 公司负责现场安装。火炬系统由高压火炬燃放系统，二氧化碳排放系统共两大系统组成，其中DN1600的碳氢火炬和DN700的酸性共用一座塔架，二氧化碳排气筒单独安装于一座塔架内，火炬塔架结构为柔性塔架式结构，截面为变截面三角形，火炬塔架高110m，安装标高＋，根开26m。塔架供货是分根散装到货，两座塔架总重量320吨，。 3.1.2本工程的施工重点、难点是高空作业，筒体、塔架脚手架还有筒体上的管道、爬梯平台、 电气、仪表交叉作业。且整个工程施工质量的好坏，对该装置运行的效果很重要，也是衡量施工单位技术水平、取得信誉的关键所在。因此，我们在施工中一定要严格执行国家、部门有关标准，一丝不苟地把好质量关，精心组织、合理安排，保质保量，安全、准点地完成火炬设施安装的施工任务。 3.1.3建设单位：中海石油炼化有限责任公司 监理单位：北京华夏石化工程监理有限公司 EPC承包单位：江苏中圣高科技产业有限公司
山东恒信蒽油加氢 地面火炬工程 批准： 审核： 编制：
目录 一、编制依据及说明 (2) 二、工程概况 (2) 三、施工准备 (2) 四、施工部署 (4) 五、施工方法 (4) 六、安全保证措施 (5) 七、施工计划 (18) 七、资源计划 (19) 一、编制依据及说明 1、编制依据
1.1山西亚乐士环保技术股份有限公司施工图纸 1.2相关的施工经验 2、编制说明 本方案在编制过程中充分考虑了本工程的特点和难点，本着安全施工，确保质量，合理控制工程造价，确保按期完工的原则，配置了相应的资源和必要的施工、技术管理机构，对主要施工程序和控制要点做了详细的计划。 本方案需经有关部门批准后方可实施，不足之处敬请指导。 二、工程概况及工程特点 1.工程概况 本系统是对山东恒信葱油加氢项目配套的地面火炬系统进行技术改造。以便系统更加优化，满足实际的生产需求。 火炬停产进行整体改造的主要内容： 1）、一级放散管道将原来的所有烧嘴拆除一部分后更换成新型烧嘴，一部分使用堵板封堵 2）、一级放散增加消烟蒸汽用于一级火炬烧嘴的助燃 3）、外部增加蒸汽主管线用于一级火炬消烟蒸汽管线提供蒸汽。4）、蒸汽管附件，盘管,闸阀蒸汽管线进行保温。 2.工程特点 2.1 由于火炬位于生产区内, 且停产时间短,工作量较大,因而施工难度较大.施工时要超前规划,科学统筹. 2.2高空作业多, 周边障碍多,必须采取安全可靠的防护措施. 2.3 由于施工、维修时间恰逢季节变换期间,因而要充分考虑到气候条件对本项目工作的影响. 2.4 由于火炬已经使用,火炬各部分均存在不同程度的腐蚀,因而在维修、施工前应充分查明火炬目前的实际情况，即平台、栏杆等的牢固程度、各个管道吹扫结果必须合格、各级盲板要齐全。根据具体情况采取相应的措施，以确保施工、改造工作安全顺利地完成。 2.5由于高空作业多，高空动火项目也比较较多，因而对动火的防护工作
编号：CZ-GC-02445 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 地面火炬安全操作规程 Safety operation procedures for ground flare
地面火炬安全操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程 在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重 的会危及生命安全，造成终身无法弥补遗憾。 1、第一次点火时，首先应全面检查高压、低压、常明灯瓦斯系统的流程及酸性气流程，并将系统流程中各控制阀门置于关闭状态，然后检查调试常明灯点火器达到灵活好用，再检查各相关系统温度表、压力表、液位计、监控、阻火器是否灵敏齐全，周围环境是否达到点火操作条件等，检查无问题后，开始引燃烧气。 2、将高压、低压、常明灯瓦斯线入火炬控制阀分别逐项打开排空置换，当火炬入炉前阀门倒淋放空瓦斯检测浓度达到可燃时停止排空，严禁系统不置换氧含量高而直接送气点火，以免混合气遇到明火导致回火爆炸。 3、将常明灯线引入燃料气并检查压力在正常状态，常明灯点火时操作人员应佩戴好防护面罩，避开火炬门口及通风部位，然后一人启动点火器，一人开启入炉常明灯阀门，点火成功后调整火焰至正常，如果点火一次不成功，应立即关闭入炉常明灯阀门，视火炬
内情况进行蒸汽或自然通风置换，无问题后重新启动点火，严防因炉内瓦斯气积聚引起爆燃，开停车及生产过程中严禁常明灯灭火。 4、装置切料不正常时，低压瓦斯放空系统应根据系统压力及时打开副线，确保系统不憋压，火炬燃烧正常，并经常检查排放系统中两个冷凝液罐的液位，火炬前冷凝罐排液时严禁现场有明火作业，排放的液体必须立即回收处理，严禁罐内大量存液导致火炬内下火雨爆燃。 5、酸性气严禁对大气放空，现场倒淋需排放时必须二人以上作业，并选择在上风口排放，对所排酸液要进行回收处理，严禁现场乱排放，空气不流通排放酸液时要戴好防硫化氢面具进行作业，严防中毒和污染环境。 6、火炬操作人员或其他人员未经车间负责人、值班长同意，并未安排专人监护，严禁进入火炬内检查等作业，严防中毒或烧伤事故发生。 7、地面火炬、酸性气焚烧炉现场消防蒸汽必须做到灵活好用，液化气装车或车辆从焚烧炉附近通过时，操作人员必须要加强现场
青海桂鲁化工80万吨/年甲醇项目火炬 系统安装施工方案 编制: 审核: 批准： 天津市大滩建筑机电设备安装公司 2012年8月1日
22 24 26 1
火炬系统安装施工方案 概述 青海桂鲁化工80万吨年甲醇项目火炬系统安装工程主要配套设施火炬为三角形钢管塔架、内置火炬筒结构,火炬高80米,塔架分五段，总高69米,火炬总重为80吨。 现场主要工作包括塔架钢构图纸细化，制作、镀锌、塔架、火炬筒及附属平台、直梯、管线的安装。编制依据 .青海桂鲁化工80万吨年甲醇项目平面配置图 .江苏中圣高科技产业有限公司提供的火炬系统图 .《石油化工企业燃料气系统和可燃气体排放系统设计规范》SH3009-2001 .《危险废物焚烧污染控制指标》GB18484-2001 .石油化工钢结构安装工程施工验收规范SH3507-1999 .《中低压化工设备安装工程施工及验收规范》GB50461-2008 .《爆炸和火灾危险环境电力装置设计规范》GB5058-1992 .《工业金属管道设计规范》GB50316-2000 .《石油化工企业设计防火规范》GB50160-2008 .《工业企业设计卫生标准》GBZ1-2010 .《石油化工管道布置设计通则》SH3012-2000 .《石油化工工艺装置布置设计通则》SH3011-2000 .《石油化工设备及管道隔热技术设计规范》SH3010-2000 .《焊接和无缝轧制钢管》 .《输送流体用无缝钢管》GB/T8163-2008 .《流体输送用不锈钢无缝钢管》GB/T14976-2002 .《石油化工道器材标准》SH3401-3410-96 .《管法兰和法兰管件》ASME .《工业金属管道验收规范》GB50316-2000 .《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2011 .《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 《钢结构工程施工质量验收规范》GB50205-2001
塔架及火炬安装方案 火炬高60m，塔架高56m，我方采用塔架正装，火炬筒体倒装法分别进行施工。因塔架及火炬为厂家全部加工完毕的组件，拉运到现场，塔架按施工图上每段长度进行螺栓组对，而火炬筒体则不能确定长度，暂且以每段10m进行施工方案的编写。 一、人员调动安排 1、塔架安装为专业高空作业电工，从江汉总部调动10人至普 光 进行安装，安装中配合10人进行施工。 2、火炬筒体施工中，安排6个管工及2名焊工1名气焊工进行安装，同时配合6人时行施工。 二、施工方案 施工总平面布置图
具体施工方法如下： (1)安装程序 施工准备0—9m塔架组装9－20m塔架组装20－30m塔架组装30－40m塔架组装40－50m塔架组装 50－56m塔架组装第一段带火炬头火炬筒组对46-60m(倒装) 第二段火炬筒组对36-46m(倒装) 第三段火炬筒组对26-36m (倒装) 第四段火炬筒组对16-26m (倒装) 第五段火炬筒组对9-16m(倒装) 底部筒体组对施工机具拆除、现场清扫 火炬吊装程序示意图
（2）施工现场辅助基础平面布置图 图中基础1为塔架基础（共3个）；基础2为火炬基础（共1个）；基础3为塔架临时风缆绳基础（共3个新修），基础中心距火炬基础中心约60m左右； 风缆绳基础 辅助基础的修筑在现场条件允许的情况下，按上图进行施工，若因其它因素，现场无法满足要求，基础可根据实际情况进行调整。同 2 11 1 3 33
时火炬塔架区域内需进行场平硬化，硬化方式为300厚毛石。 （3）塔架的吊装方法及机具 塔架的吊装采用内悬浮式抱杆进行吊装。 内拉线悬浮抱杆由朝天滑车、朝地滑车及抱杆本身构成。在抱杆两端设有连接拉线系统和承托系统用的抱杆帽及抱杆底座，抱杆选用薄壁钢管抱杆φ159×12m,插入式接头组合.
Q/XNNY 03（QH）J 02 05-2008 火炬操作规程 编写：冯长志陈广庆赵旭清 审核：李美喜仇庆壮 审定：董忠明 批准：石集中 新能能源公司气化车间 二○○八年十二月
目录 1火炬用途 (3) 2技术参数 (3) 3火炬组成及各部件功能 (4) 4火炬系统联锁报警 (5) 5启动火炬点火系统 (5) 5.1火炬点火系统启动前的准备 (5) 5.2启动火炬点火系统 (7) 5.2.1地面爆燃点火 (7) 5.2.2高空手动方式点火 (8) 5.2.2高空自动方式点火 (8) 5.2.3高空DCS远程点火 (9) 5.2.4冷凝泵的操作 (9) 6火炬系统停车 (9) 7火炬系统正常维护 (10) 8火炬系统管辖范围 (10) 9附录 (11) 9.1防爆照明配电箱图 (11) 9.2火炬系统主控箱图 (12)
1火炬用途 火炬系统采用一个塔架支撑式高架火炬，高度为75米，最大设计排放量为670694Nm3/h。用于全厂开车及事故排放气的安全充分燃烧，以达到环保要求。2技术参数
3火炬组成及各部件功能 火炬主要由火炬筒体，火炬燃烧器，点火控制系统，公用工艺管道，变截面形塔架等组成。为防止回火，火炬采用阻火分子密封器和水封罐，点火系统采用高空点火和一套地面爆燃点火两套独立的点火系统，确保任何状态下，可靠点燃火炬；火焰检测采用热电偶火检和紫外线火检可使火炬系统安全可靠运行。 3.1火炬燃烧器（火炬头） 火炬燃烧器的作用是将排放到火炬系统的火炬气燃烧掉。能够满足不同流量、不同参数和不同组成成分的排放气完全燃烧，并且燃烧时产生的噪音和光害小。 3.2火炬筒体 火炬筒体作用是将经过水封罐的放空气输送到高空分子封。利用在塔架垂直方向上设置的若干个抱箍和平拉杆将火炬筒体所受水平风载传递给支撑塔架。3.3分子密封器 折流式分子密封器主要功能是确保在排放气中断后阻止空气倒流进火炬筒体内，确保再次排放时不会发生回火或爆炸。其工具原理是使用分子量较小的氮气作为密封气体，利用气体的浮力在分子密封上部钟罩内形成一个高与大气压的区域，阻止空气进入火炬系统内部，从而防止火炬燃烧器头部燃烧着的火焰倒灌及发生内部爆炸事故。 3.4分液罐 火炬设置卧式分液罐，分理出排放气中大于600μm的滴液，防止下火雨。分液罐设置出口处破沫网、进出气管、排凝管、放水管、人孔、液位计、温度计、压力表。为防止冬季凝液结冰，分液罐采用蒸汽伴热。分液罐设置高低报警，当液位高时凝液泵启动，液位低时凝液泵停止。 3.5水封罐 水封罐的作用是防止回火，将火炬与装置隔离，保护上游管道和装置；水封罐出口设置破沫网，分离放空气夹带液滴。进气管侵入水下，采用多孔扩径结构，阻止液体流动、均匀分散气体，保证液封高度。进水管、液面控制排液阀组、排水管、人孔、液位计、温度计、压力表。为防止冬季结冰，水封罐采用蒸汽伴热、保温。水封罐设置高低报警，当液位低时补水阀打开，液位高时补水阀关闭。
山地大型塔架式放空火炬施工技术 摘要：塔架式放空火炬是气田开发建设中保障站场和装置安全的重要设施，随着我国西部山区大型气田的不断发现和开发建设，山地施工塔架式放空火炬安装工艺技术成为亟待解决的重要课题。文章以“普光气田P102、P106集气站放空火炬”施工为例，介绍山地施工塔架式放空火炬安装技术。关键词：山地施工；放空火炬；塔架式；气田开发中图分类号：TE682 文献标识码：A 文章编号：1009-2374（2020）12-0084-02 “普光气田”的开发地处川东北的重山峻岭中，胜利石油化工建设有限责任公司施工的P106、P102集气站放空火炬，建设场地位处于半山腰地段，火炬塔架高71m，火炬头顶标高75.3m，根开10m，标高71m处设置外平台，25m处设置内平台；塔架内主火炬筒体直径DN300mm，火炬筒体上端与火炬头采用法兰方式相接。设计基本风压为350N/m2；地震烈度为6°。施工区域内植被灌木茂盛，山坡坡度约为25°～30°。由于作业场地狭窄，大型吊装施工机具施展不开，不能采用传统安装工艺，为解决这一施工难题，在广泛调研和充分论证的基础上，确定采用合理分段、正装与倒装交替进行的安装施工工艺。 1 施工工艺流程施工准备→0～9m塔架组装→第一段火炬筒组对h-10m （倒装）→9～20m塔架组装→第二段带火炬头火炬筒组对h-2×10m（倒装）→20～30m塔架组装→第三段火炬筒组对h-3×10m（倒装）→30～
40m塔架组装→第四段火炬筒组对h-4×10m（倒装）……顶段（H-10m）塔架组装→底部筒体组对→施工机具拆除、现场清扫。注：塔架高度——H，塔架分段长度——10m。火炬筒高度——h，火炬筒分段长度——10m。 2 操作要点 2.1 塔架安装 2.1.1 塔架安装施工工艺流程图：施工准备→组立塔腿→竖立抱杆→提升抱杆→吊装塔架组件→组件安装→拆除工具→清理现场。 2.1.2 塔架的吊装：塔架吊装采用内悬浮式抱杆进行吊装。内拉线悬浮抱杆由朝天滑车、朝地滑车及抱杆构成。在抱杆两端设有连接拉线系统和承托系统用抱杆帽及抱杆底座，抱杆选用薄壁钢管Φ159×12m，插入式接头组合。抱杆露出已组塔段的长度及插入已组塔段的长度保持7∶3。为了方便构件安装就位，抱杆可以稍向吊起的构件侧倾斜，其倾角不大于10°。 2.1.3 抱杆的承托系统：抱杆的承托系统由承托钢丝绳、平衡滑车和双钩等组成。承托绳由两条钢丝绳穿过各自的平衡滑车，其端部直接缠绕在已组塔段的节点上，通过专用夹具固定于塔架主要组件上，起吊绳选用Φ12.5规格的钢丝绳。牵引设备选用30kN机动绞车，用地锚固定。绞车距塔位的距离不小于1.2倍塔高，绞车操作手能观测到起吊构件。 2.1.4 竖立抱杆：竖立抱杆过程中先将塔架塔腿组立好，以便固定抱杆进行塔架组件吊装作业。竖立抱杆之前，将各段抱杆按顺序组合进行调整，使其成为一个整体，将接头螺栓拧紧；当抱杆立至80°角时停止牵引，在塔腿上方收紧抱杆前方拉线达到抱杆立正的目的，同时将抱杆拉线固定于塔
一、编制说明 吉林石化正丁醇火炬工程属于吉林石化12万吨/年丁醇改扩建项目配套工程，该工程位于吉林石化分公司化肥厂厂区内丁辛醇装置西侧，因工期紧、任务重，为了确保施工质量，特编制此方案以指导基础部分的施工。 二、编制依据 1、《混凝土结构工程施工质量验收规范》GB 50204—2002 2、《混凝土质量控制标准》GB50164-92 4、《建筑地基基础工程施工质量验收规范》GB50202-2002 5、正丁醇工程基础图JTG04-60/01～07 6、《施工手册》（缩印本第二版） 三、工程概况 3.1 工程情况简介 正丁醇火炬工程包括一组火炬基础（五个火炬塔基础，J-1砼量为39.6m3×4、J-2砼量为9.9m3×1），分液罐基础一个，管架基础及管架长32m，两个独立管架及部分基础墩。 组织施工时，要针对这些特点，合理选择施工方法，交叉作业，做好各工种、各工序的配合，确保优质、高速完成基础施工。 3.2 现场情况 现场地面已整平，人工清理及定位放线在进行。现场施工用料及施工措施用料已进场，材料已送检，等待检验结果。 四、施工准备 4.1施工现场准备 1）工用电及夜间施工照明 机械施工用电，主要是钢筋加工及铁件加工用电，木工加工用电，混凝土振捣用电，办公室用电，夜间照明和机械现场小修用电，在现场临时用电线路上接引，由电工做好接线闸箱。 夜间照明采用6个固定灯架，管架西侧和东侧各设一个，火炬基础四角各设一个灯架，每个灯架安装一个锑灯（3500w）。现场深坑及其它危险地段安装必要的活动灯架，灯架上安放散光灯或警戒灯。 施工用电耗电量约300Kw。总线选用150mm2BX型铜芯橡皮线，分线选用35mm2BX 型铜芯橡皮线。电源由甲方选定。 2）施工用水 由甲方指定位置接线。 4.2 施工技术准备 施工图纸已熟悉，会审已完成；设计交底进行；施工方案已编制。 五、施工部署 5.1开工时间：根据现场的实际情况，计划2004年9月30日钢筋混凝土基础开工。
火炬装置操作规程 第一章工艺技术规程 (3) 1.1 装置概述 (3) 1.2工艺流程简述 (3) 1.3 工艺设计数据和指标 (3) 1.3.1 工艺数据表 (3) 1.3.2 公用工程消耗表 (4) 第二章开工规程 (6) 2.1 开工操作 (6) 2.1.1 开工前的准备 (6) 2.2 公用管线启用程序 (8) 2.2.1 蒸汽引进 (8) 2.2.2 压缩空气引进 (8) 2.2.3 燃料气引进 (8) 2.2.4 氮气引进 (9) 2.3 火炬点火操作 (9) 2.3.1 点火前必备的条件 (9) 2.3.2 现场手动点火 (10) 2.3.3 自动控制点火 (10) 2.3.4 相关注意事项 (11) 第三章停工规程 (12)
3.1 停工操作 (12) 3.1.1 火炬气停止排放 (12) 3.1.2 停用长明灯 (12) 3.1.3 废液排放 (12) 3.1.4 火炬装置盲板清单 (12) 第四章主要系统控制操作规程 (12) 4.1 主要控制方案 (12) 4.1.1 点火系统控制 (12) 4.1.2 日常控制要求 (13) 4.1.3 辅助系统控制 (13) 4.1.4 火炬凝液系统 (15) 4.1.5 仪表空气管 (15) 4.1.6 内传焰管道 (15) 4.1.7 氮气系统启动 (16) 第五章装置主要连锁及DCS控制系统 (16) 5.1 装置主要连锁 (16) 第六章事故处理预案 (16) 6.1 生产过程事故处理和异常情况的操作方法 (17) 6.1.1 回火爆炸 (17) 6.1.2 硫化氢中毒 (17) 6.1.3 电气故障及排除 (18) 6.1.4 DCS故障及排除 (18)
火炬塔架组对及吊装施工方案 1.编制说明 本火炬施工方案为投标技术方案，根据中天合创鄂尔多斯煤炭深加工示范项目全厂火炬安装施工招标文件编制。由于本火炬塔架和火炬筒体在招标人规定的大件吊装范围，对于这部分设备吊装将由业主委托选定的第三方专业吊装公司组织实施，投标人配合吊装工作。所以，本方案主要从火炬塔架分段组对和配合吊装的角度阐述我方在此吊装作业中的工作。为使火炬系统按计划、保证质量、安全顺利地完成吊装工作，依据放空火炬结构特点和周边可调用的设备资源情况，借鉴类似工程成功经验结合现有施工技术状况，编制本吊装方案。关键吊装的受力计算和工作危险性分析需由专业吊装公司独立的编制合格的吊装方案来指导吊装作业。 1.1编制依据 中天合创鄂尔多斯煤炭深加工示范项目全厂火炬安装工作招标文件； 《火炬装置施工总平面布置图》 《石油化工工程起重施工规范》SH/T3536-2011 《大型设备吊装工程施工工艺标准》SH/T 3515-2003； 《石油化工建设工程施工安全技术规范》GB50484-2009； 1.2工程概况 本项目由江苏中圣高科技产业有限公司承建的中天合创鄂尔多斯煤炭深加工示范项目全厂火炬项目，工程规模由两组150米高架火炬及火炬装置界区内的所有安装工作的施工、材料采购（除业主和招标方提供的设备、材料外）、运输、卸车、保管、现场施工以及招标方临时委托的其他工作等内容。 本火炬总高150m，其中火炬塔架高140米，底边呈边长34米的等边三角形布置，每组火炬安装三个火炬头，分别是气化火炬头、烃类火炬头和酸性火炬头。由于没有详细的火炬设计资料，每组火炬的重量及组件间的连接方式等不详，所以在此不多叙述，等拿到火炬详细设计图后再做详细的方案。工期要求：2015年6月22日至2015年12月31日。

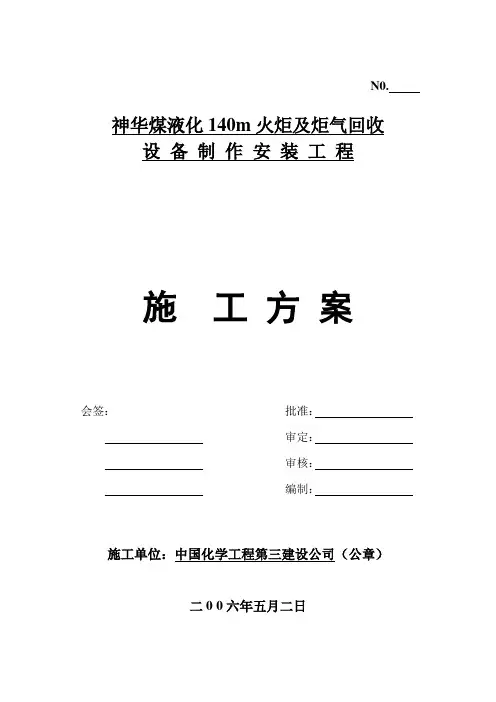

N0. 神华煤液化140m火炬及炬气回收设备制作安装工程 施工方案 会签：批准： 审定： 审核： 编制： 施工单位：中国化学工程第三建设公司（公章） 二0 0六年五月二日
