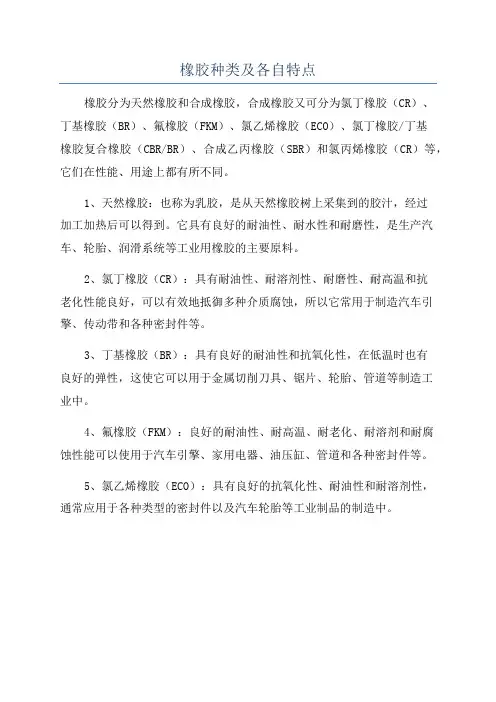

橡胶种类及特性
橡胶材料种类性能表 序 号 橡胶种类主要材料优点劣势适用范围使用温度 1 天然橡胶 （NR）异戊二烯聚合 物 优良的回弹性，拉 伸强度、伸长率、 耐磨性，撕裂和压 缩永久变形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、减 震零件、缓冲 绳和密封零件 -60～100℃ 2 丁苯橡胶 （SBR）丁二烯与苯乙 烯的共聚物 含10％苯乙烯的 丁苯-10有良好寒 性，含30％苯乙 烯的丁苯-30耐磨 性优良 耐油、耐老 化性能较差 制作轮胎和密 封零件 -60～120℃ 3 丁二烯橡 胶（BR）丁二烯聚合物常用的顺丁二烯橡 胶，耐寒、耐磨及 回弹性能较好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和胶 管等制品 -70~100℃ 4 氯丁橡胶 （CR）氯丁二烯聚合 物 耐天候，耐臭氧老 化，有自熄性，耐 油性能仅次于丁腈 橡胶，拉伸强度、 伸长率、回弹性优 良，与金属和织物 粘结性很好 制品不耐合 成双酯润滑 油及磷酸酯 液压油 适于制作密封 圈及密封型 材、胶管、涂 层、电线绝缘 层、胶布及配 制胶粘剂等 -35～130℃ 5 丁腈橡胶 （NBR）丁二烯丙烯腈 的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐磨 性能愈好，但耐寒 性则相反。含羧基 的丁腈橡胶，耐 磨、耐高温、耐油 性能优于丁腈橡胶 制品不耐天 候、不耐臭 氧老化、不 耐磷酸酯液 压油 丁腈橡胶适于 制作各种耐油 密封零件、膜 片、胶管和软 油箱 -55～130℃ 6 乙丙橡胶 （EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的三 元共聚 （EPDM） 耐天候、耐臭氧老 化，耐蒸汽、磷酸 酯液压油、酸、碱 以及火箭燃料和氧 化剂，电绝缘性能 优良 品不耐石油 基油类 适于制作磷酸 酯液压油系统 的密封零件、 胶管及飞机、 汽车门窗密封 型材、胶布和 电线绝缘层 -60～150℃ 7 丁基橡胶 （IIR）异丁烯和异戊 二烯的共聚物 耐天候、臭氧老 化，耐磷酸酯液压 油，耐酸、碱、火 箭燃料及氧化剂， 制品不耐石 油基油类 适于制作轮胎 内胎，门窗密 封条，磷酸酯 液压油系统的 -60～150℃
各种橡胶性能一览表 Prepared on 24 November 2020
注：芳香烃溶剂对硅橡胶有影响，采用氟硅橡胶可获得良好的耐芳香烃性。 材质 Material 物性 Physical 天然 橡胶 (NR) Natu ral Rubb er 丁 苯 橡 胶 (SB R) 丁 基 橡 胶 (II R) But yl 三 元 乙 丙 橡 胶 EP D M 氯丁橡胶 (CR) Neoprene 丁 腈 橡 胶 (N BR )Nit rile 聚氨 脂 (PU) Uret hane 硅 (硅) 胶 (SR) Silic one 氯 磺 化 聚 乙 烯 胶 ( C S M
) H y p al o n PHYSI CALPR OPERT IES一般物性 比重 Specific Gravity 硬度范围 Hardness Rang(Sho re A°) 30- 100 35- 100 30- 90 30- 90 35-95 30- 100 55- 100 20- 90 4 0- 9 0 最大搞张 强度 Tensile Strength Max(psi 4000 300 250 300 3000 300 3000 1500 3 0 最大延伸 率 Elongatio n Max(% 750 600 700 600 600 600 750 800 6 0 回复力 Resilience E G P- F G G-E F-G F-E F-G F - G 压缩变形 Compress ion Set G F P- G G F-G G G-E G-E F - G 不透气性 Impermea blity to Gases F F E F F- G G P-F P-F G 抗屈曲龟 裂Flex Cracking Resistanc e F G G G G F G-E F-E G 抗撕裂性 Tear Strength E F G F- G F-G F-G E P-F F - G 耐磨性 Abrasion Resistanc e E G-E G G- E G-E G- E E P-F G - E 抗冲击强 度Impact Strength E E G G G-E F-G G-E P-G G
橡胶的种类及用途 自己学习时整理的。 1.1天然橡胶（NR） 天然橡胶（NR）为异戊二烯聚合物。具有优良的回弹性，拉伸强度、伸长率、耐磨性，撕裂和压缩永久变形性能都优于大多数合成橡胶。适于制作轮胎、减震零件、缓冲绳和密封零件。不耐油，耐天候、臭氧、氧的性能较差。使用温度范围-60～100℃。 1.2 丁苯橡胶（SBR） 丁苯橡胶（SBR）为丁二烯与苯乙烯的共聚物。含10％苯乙烯的丁苯-10有良好寒性，含30％苯乙烯的丁苯-30耐磨性优良。适于制作轮胎和密封零件，制品耐油、耐老化性能较差。使用温度范围为-60～120℃。 1.4 氯丁橡胶（CR） 氯丁橡胶（CR）为氯丁二烯聚合物，耐天候，耐臭氧老化，有自熄性，耐油性能仅次于丁腈橡胶，拉伸强度、伸长率、回弹性优良，与金属和织物粘结性很好。适于制作密封圈及密封型材、胶管、涂层、电线绝缘层、胶布及配制胶粘剂等。制品不耐合成双酯润滑油及磷酸酯液压油。使用温度范围-35～130℃。 1.5 丁腈橡胶（NBR） 丁腈橡胶（NBR）为丁二烯丙烯腈的共聚物。一般含丙烯腈18％、26％或40％，含量愈高，耐油、耐热、耐磨性能愈好，但耐寒性则相反。含羧基的丁腈橡胶，耐磨、耐高温、耐油性能优于丁腈橡胶。丁腈橡胶适于制作各种耐油密封零件、膜片、胶管和软油箱。制品不耐天候、不耐臭氧老化、不耐磷酸酯液压油。使用温度范围-55～130℃。 1.6 乙丙橡胶（EPM、EPDM ）
乙丙橡胶为乙烯、丙烯的二元共聚物（EPM）或乙烯、丙烯、二烯类烯烃的三元共聚（EPDM）。耐天候、耐臭氧老化，耐蒸汽、磷酸酯液压油、酸、碱以及火箭燃料和氧化剂，电绝缘性能优良。适于制作磷酸酯液压油系统的密封零件、胶管及飞机、汽车门窗密封型材、胶布和电线绝缘层。制品不耐石油基油类。使用温度范围-60～150℃。 1.7 丁基橡胶（IIR） 丁基橡胶（IIR）为异丁烯和异戊二烯的共聚物。耐天候、臭氧老化，耐磷酸酯液压油，耐酸、碱、火箭燃料及氧化剂，具有优良的介电性能和绝缘性能，透气性极小。适于制作轮胎内胎，门窗密封条，磷酸酯液压油系统的密封零件、胶管，电线的绝缘层，胶布和减震阻尼器。制品不耐石油基油类。使用温度范围-60～150℃。 1.8氯磺化聚乙烯橡胶（CSM） 氯磺化聚乙烯橡胶（CSM）耐天候及臭氧老化，耐油性随其氯含量增加而增加，耐酸碱，适于制作胶布、车用空滤器联接套，散热器排水管、密封垫、电缆套管、防腐涂层及软油箱外壁。使用温度范围 -50～150℃。 1.9聚氨酯橡胶 聚氨酯橡胶为聚氨基甲酸酯。通常有聚酯型（AU）和聚醚型（EU）两种。具有优良伸强度、撕裂强度和耐磨性，耐油、耐臭氧极佳，也耐原子辐射。适于制作各种形状的密封能量吸收装置、冲孔模板、振动阻尼装置、机械支承垫片、柔性联接、防磨涂层、摩擦动力传动装置、胶辊等。使用温度范围-60～80℃。不宜与酯、酮、磷酸酯液压油、浓酸、碱、蒸汽等接触。 1.10 聚硫橡胶（T） 聚硫橡胶（T）为多硫烷烃聚合物，有固态聚硫橡胶和液态聚硫橡胶二种。耐油性好、耐天候老化，透气性小，电绝缘性亦佳。固态胶通常与丁睛橡胶并用制造燃
各种橡胶的性能 橡胶材质材质说明优缺点经常用途 丁睛胶NBR (Nitrile Rubber)由丙烯睛与丁二烯共聚合而成， 丙烯睛含量由 18%~50% ，丙烯 睛含量愈高，对石化油品碳氢燃 料油之抵抗性愈好，但低温性能 则变差，一般使用温度范围为 -25~100 ℃。丁睛胶为目前油封 及 O 型圈最常用之橡胶之一。 优点： 具良好的抗油、抗水、抗溶剂及 抗高压油的特性。 具良好的压缩歪，抗磨及伸长 力。 缺点： 不适合用于极性溶剂之中，例如 酮类、臭氧、硝基烃， MEK 和 氯仿。 用于制作燃油箱、润滑油箱以及 在石油系液压油、汽油、水、硅 润滑脂、硅油、二酯系润滑油、 甘醇系液压油等流体介质中使 用的橡胶零件，特别是密封零 件。可说是目前用途最广、成本 最低的橡胶密封件。 氢化丁睛胶HNBR (Hydrogenate Nitrile)氢化丁睛胶为丁睛胶中经由氢 化后去除部份双链，经氢化后其 耐温性、耐候性比一般丁睛橡胶 提高很多，耐油性与一般丁睛胶 相近。一般使用温度范围为 -25~150 ℃。 优点： 较丁睛胶拥有较佳的抗磨性 具极佳的抗蚀、抗张、抗撕和压 缩歪的特性 在臭氧、阳光及其它的大气状况 下具良好的抵抗性 一般来说适用于洗衣或洗碗的 清洗剂中 缺点： 不建议使用于醇类，酯类或是芳 香族的溶液之中。 空调制冷业，广泛用于环保冷媒 R134a 系统中的密封件。 汽车发动机系统密封件。 氟橡胶FPM / FKM (Fluoro Carbon Rubber)分子内含氟之橡胶，依氟含量 ( 即单体构造 ) 而有各种类 型。目前广用的六氟化系氟橡胶 最早由杜邦公司以 "Viton" 商 品名上市。耐高温性优于硅橡 胶，有极佳的耐化学性、耐大部 分油及溶剂 ( 酮、酯类除 外 ) 、耐候性及耐臭氧性；耐 寒性则较不良，一般使用温度范 围为 -20~250 ℃。特殊配方可 耐低温至 -40 ℃。 优点： 可抗热至250 ℃ 对于大部份油品及溶剂都具有 抵抗的能力，尤其是所有的酸 类、脂族烃、芳香烃及动植物油 缺点： 不建议使用于酮类，低分子量的 酯类及含硝的混合物。 汽车、机车、柴油发动机及燃料 系统。 化工厂的密封件。 三元乙丙胶EPDM (Ethylene propylene Rubber)由乙烯及丙烯共聚合而成主链 不合双链，因此耐热性、耐老化 优点： 具良好抗候性及抗臭氧性 高温水蒸汽环境之密封件。 卫浴设备密封件或零件。
橡胶的种类和优缺点 大类橡胶品种 （代号） 化学组成优点缺点 通用橡胶 天然（ NR）以橡胶烃（聚异戊二烯）强伸性高，抗撕性优良，耐耐氧及耐臭氧性差，耐 丁苯（ SBR） 丁二烯的质量分数（ 70%～ 75%）和苯乙烯的质量分数 （25%～30%）的共聚物 耐磨性较突出，耐老化和耐 热性超过天然胶，其他物理力 学性能与天然胶接近 加工性能较天然胶差，特 别是自粘性差，生胶强度 低 异戊（ IR ） （又称合成天 然胶） 聚异戊二烯，全为橡胶烃 有天然胶的大部分优点，吸 水性低，电绝缘性好，耐老化 性优于天然胶 成本较高，弹性比天然胶 低，加工性能较差 顺丁（ BR）聚丁二烯 弹性与耐磨性优良，耐寒性 较好，易与金属粘合 加工性能、自粘性差和抗 撕性差 丁基（ HR） 异丁烯与异戊二烯的质量 分数（ 0.6%～ 3.3%）的共聚 物 耐老化性、气密性及耐热性 优于一般通用胶，吸振及阻尼 特性良好，耐酸、碱，耐一般无 机介质及动植物油化 弹性大，加工性能差，包括 硫化慢、难粘、耐光老化性能 差 氯丁（ CR）聚氯丁二烯 物理力学性能良好，耐氧、耐 臭氧及耐候性良好，耐油性及 耐溶剂性较好 密度大，相对成本高，电绝 缘性差，加工时易粘辊、易结 焦及易粘模 丁腈（ NBR） 丁二稀的质量分数（ 60%～ 82%）与丙烯睛的质量分数 （18%～40%）的共聚物 耐油性及耐气体介质性优 良，耐热性较好，最高可达 150℃，气密性和耐水性良好 耐寒性及耐臭氧性较差加 工性不好 聚氨酯（ UR）聚氨基甲酸酯 耐磨性高于其他各种橡胶， 抗拉强度最高可达35MPa, 耐 油性优良 耐水性差，耐酸、碱性 差，高温性能差 三元乙丙 （ EPDM） 乙烯、丙烯及二烯类的三 元共聚物 耐臭氧性及耐候性都极好， 耐热可达 170 ℃左右，耐低温 达 -50 ℃，电绝缘性能良好， 耐极性溶剂和无机介质好，包 括水及高温蒸汽 硫化缓慢，粘着性很差聚硫 三氯乙烷和多硫化钠的缩 聚物 耐油及耐各种介质性能特别 高，耐老化、耐臭氧及耐候性 良好 力学性能较差，变形大 丙烯酸酯（AR） 烷基丙烯酸酯与不饱和单 体（如丙烯睛）的共聚物 耐油性极好，耐老化及耐候 性良好 耐低温性能较差，不耐水 氯醇（CHR，均 聚）（CHC，共 聚） 环氧氯丙烷的均聚物，或 环氧氯丙烷与环氧乙烷的共 聚物 耐脂肪烃及氯化烃溶剂，耐 碱、耐水、耐老化性能极好， 包括耐臭氧性、耐候性及耐热 性，抗压缩变形良好，气密性 高 强伸性能较低，电绝缘性 能差，弹性差 续表
常用橡胶的品种，特性，用途 ? 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃~＋100℃。一般多和天然
橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃~＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6、丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，加工性能差，硫化速度慢，粘着性和耐油性差。使用温度范围：
一、丁苯橡胶 丁苯橡胶是丁二烯和苯乙烯经共聚合制得的橡胶。英文缩写是SBR。是产量最大的通用合成橡胶，有乳聚丁苯橡胶、溶聚丁苯橡胶。 世界丁苯橡胶生产能力中约87%使用乳液聚合法，通常所说的丁苯橡胶主要是指乳聚丁苯橡胶。乳聚丁苯橡胶又包括高温乳液聚合的热丁苯与低温乳液聚合的冷丁苯。前者于1942年工业化，目前仍有少量生产，主要用于水泥、粘合剂、口香糖、以及某些织物包覆与模塑制品及机械制品。通常所说的丁苯橡胶主要是指低温乳液聚合法生产的丁苯橡胶，1947年工业化，它有较高的耐磨性和很高的抗张强度，良好的加工性能，以及其它综合性能，是目前产量最大、用途最广的合成橡胶品种。 溶聚丁苯橡胶（SSBR）是丁二烯与苯乙烯在烃类溶剂中，在丁基锂催化剂存在下聚合制得。80年代后期生产的第二代溶聚丁苯橡胶滚动阻力优于乳聚丁苯橡胶和天然橡胶，抗湿滑性优于顺丁橡胶，耐磨性也好，可以满足轮胎高速、安全、节能、舒适的要求，用其制造轮胎比乳聚丁苯橡胶节油3%~5%。 丁苯生胶是浅黄褐色弹性固体，密度随苯乙烯含量的增加而变大，耐油性差，但介电性能较好；生胶抗拉强度只有20-35千克力/厘米2，加入炭黑补强后，抗拉强度可达250-280千克力/厘米2；其黏合性﹑弹性和形变发热量均不如天然橡胶，但耐磨性﹑耐自然老化性﹑耐水性﹑气密性等却优于天然橡胶，因此是一种综合性能较好的橡胶。 丁苯橡胶是橡胶工业的骨干产品，它是合成橡胶第一大品种，综合性能良好，价格低，在多数场合可代替天然橡胶使用，主要用于轮胎工业，汽车部件、胶管、胶带、胶鞋、电线电缆以及其它橡胶制品。 二、顺丁橡胶\\聚丁二烯橡胶（BR） 丁二烯在聚合时由于条件不同可产生不同类型的聚合物。高顺式聚丁二烯橡胶1960年在国外正式投入工业生产，我国于1967年工业生产。这种橡胶习惯上称为顺丁橡胶。它是一个大品种的合成橡胶，主要用于轮胎工业。由于顺丁橡胶性能优越，成本较低，所以在橡胶生产中一直占有重要地位。 （1）聚丁二烯橡胶的分类聚丁二烯橡胶主要按制法分类： 溶聚---- 1．高顺式聚丁二烯橡胶（顺式96%-98%，镍、钴、稀土催化剂） 2．低顺式聚丁二烯橡胶（顺式35%-40%，锂催化剂） 3．超高顺式聚丁二烯橡胶（顺式98%以上） 4．低乙烯基聚丁二烯橡胶（乙烯基8%，顺式91%） 5．中乙烯基聚丁二烯橡胶（乙烯基35%-55%）
几种常用橡胶性能比较 天然橡胶（NR） 天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用。本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0～10 0 ° A调制。 丁腈橡胶（NBR） 首先由德国在30年代研制而成，因含丙烯腈，所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。耐热性能好，能耐一般化学品优于通用橡胶。配合法国特种油膏，着墨性能优。广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊。因耐磨性能比天然橡胶大30%左右，也是做其它滚轮比较理想的弹性体。采用的丁腈胶台湾南帝（NANCAR）系列、日本合成橡胶公司（JSR）系列，日本瑞翁公司丁腈橡胶，硬度可以在邵氏20～100 ° A调制。 三元乙丙橡胶（EPDM） 三元乙丙橡胶作为半通用合成橡胶，其使用温度范围-55～150℃之间。三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品（如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用。 氯丁橡胶（CR） 30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法，氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好，透气率小，其弹性与通用橡胶相当。适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。 氯磺化聚乙烯/海泊隆（CSM）
各种橡胶性能的比较表 天然橡胶NR 聚 戊 二 烯 橡 胶 IR 丁 苯 橡 胶 SBR 聚 丁 二 烯 橡 胶 BR 乙 丙 橡 胶 EP DM 丁 基 橡 胶 IIR 氯 丁 橡 胶 CR 丁 腈 橡 胶 NB R 聚 硫 橡 胶 PT R 硅橡 胶 Silico ne 聚 氨 酯 橡 胶 AU EU 抗张强度 （纯胶料）极 好 极 好 差差差 中 等 好差差差- 抗张强度 （补强胶料）极 好 极 好 好 - 极 好 好 好- 极 好 好 好 - 极 好 极 好 中 等 中等 好- 极 好 抗撕裂性 （冷）好 中 等 差 - 中 极 好 好好好 中 等 好中等好
等 （热）好好 中 等极 好 极 好 中 等 好差差差好 耐磨性 极 好好 好 - 极 好 极 好 极 好 中 等 - 好 极 好 极 好 中 等 中等 极 好 抗自然老 化性差差差 差 - 中 等 极 好 好 - 极 好 极 好 中 等 极 好 极好 极 好 抗氧化性好好好好 极 好好 - 极 好 好 中 等 极 好 极好 极 好 耐热性好好好好好 好 - 好好 中 等 极好 中 等-
极 好 好 低温屈挠性极 好 极 好 好 极 好 好 中 等 中 等 中 等 好极好 极 好 压缩变形中 等 - 好 中 等 - 好 差 - 中 等 好好 中 等 差 - 好 好 差 - 中 等 极好好 不渗透性 中 等好 中 等 差 - 中 等 差- 中 等 极 好 好 极 好 极 好 中等好 阻燃性差差差差差差 极 好 差差中等差 耐？性好好好好好 极 好好 中 等 好-好
耐酸性 （稀）好好 中 等 - 好 好好 极 好 极 好 好好好好 （浓）中 等 - 好 中 等 - 好 中 等 - 好 好好 极 好 好 中 等 差中等 中 等 电气性能好 - 极 好 好 - 极 好 好好 极 好 好 - 极 好 差 - 中 等 差好极好 好- 极 好 耐溶剂性 脂肪烃差差差差差差好 极 好极 好 好好 芳香烃差差差差差差中中极好差
合成橡胶的分类 一、丁苯橡胶 丁苯橡胶是丁二烯和苯乙烯经共聚合制得的橡胶。英文缩写是SBR。是产量最大的通用合成橡胶，有乳聚丁苯橡胶、溶聚丁苯橡胶。 世界丁苯橡胶生产能力中约87%使用乳液聚合法，通常所说的丁苯橡胶主要是指乳聚丁苯橡胶。乳聚丁苯橡胶又包括高温乳液聚合的热丁苯与低温乳液聚合的冷丁苯。前者于1942年工业化，目前仍有少量生产，主要用于水泥、粘合剂、口香糖、以及某些织物包覆与模塑制品及机械制品。通常所说的丁苯橡胶主要是指低温乳液聚合法生产的丁苯橡胶，1947年工业化，它有较高的耐磨性和很高的抗张强度，良好的加工性能，以及其它综合性能，是目前产量最大、用途最广的合成橡胶品种。 溶聚丁苯橡胶（SSBR）是丁二烯与苯乙烯在烃类溶剂中，在丁基锂催化剂存在下聚合制得。80年代后期生产的第二代溶聚丁苯橡胶滚动阻力优于乳聚丁苯橡胶和天然橡胶，抗湿滑性优于顺丁橡胶，耐磨性也好，可以满足轮胎高速、安全、节能、舒适的要求，用其制造轮胎比乳聚丁苯橡胶节油3%~5%。 丁苯生胶是浅黄褐色弹性固体，密度随苯乙烯含量的增加而变大，耐油性差，但介电性能较好；生胶抗拉强度只有20-35千克力/厘米2，加入炭黑补强后，抗拉强度可达250-280千克力/厘米2；其黏合性﹑弹性和形变发热量均不如天然橡胶，但耐磨性﹑耐自然老化性﹑耐水性﹑气密性等却优于天然橡胶，因此是一种综合性能较好的橡胶。 丁苯橡胶是橡胶工业的骨干产品，它是合成橡胶第一大品种，综合性能良好，价格低，在多数场合可代替天然橡胶使用，主要用于轮胎工业，汽车部件、胶管、胶带、胶鞋、电线电缆以及其它橡胶制品。 二、顺丁橡胶\\聚丁二烯橡胶（BR） 丁二烯在聚合时由于条件不同可产生不同类型的聚合物。高顺式聚丁二烯橡胶1960年在国外正式投入工业生产，我国于1967年工业生产。这种橡胶习惯上称为顺丁橡胶。它是一个大品种的合成橡胶，主要用于轮胎工业。由于顺丁橡胶性能优越，成本较低，所以在橡胶生产中一直占有重要地位。 （1）聚丁二烯橡胶的分类聚丁二烯橡胶主要按制法分类： 溶聚---- 1．高顺式聚丁二烯橡胶（顺式96%-98%，镍、钴、稀土催化剂） 2．低顺式聚丁二烯橡胶（顺式35%-40%，锂催化剂） 3．超高顺式聚丁二烯橡胶（顺式98%以上） 4．低乙烯基聚丁二烯橡胶（乙烯基8%，顺式91%）
常用橡胶性能一览表 橡胶材质概述特性用途 丁腈胶（NBR ） 由丁二烯与丙烯 腈经乳液聚合而得 的共聚物，称丁二 烯-丙烯腈橡胶， 简称丁腈橡胶。它 的含量是影响丁腈 橡胶性能的重要指 针。并以优异的耐 油性着称。 耐油性最好,对非极性和弱极性油类 基本不溶胀。 耐热氧老化性能优于天然、丁苯等 通用橡胶。 耐磨性较好，其耐磨性比天然橡胶 高30%-45% 。 耐化学腐蚀性优于天然橡胶，但对 强氧化性酸的抵抗能力较差。 弹性、耐寒性、耐屈挠性、抗撕裂 性差，变形生热大。 电绝缘性能差，属于半导体橡胶， 不宜作电绝缘材料使用。耐臭氧性能 較差。 加工性能較差。 用于制作接触油类 的胶管、胶辊、密 封垫圈、贮槽衬 里，飞机油箱衬里 以及大型油囊等。 可制造运送热物料 的运输带。 乙丙胶（EPD M） 是由乙烯、丙烯 为基础单体合成的 共聚物。橡胶分子 链中依单体单元组 成不同有二元乙丙 橡胶和三元乙丙橡 胶之分。 耐老化性能优异，被誉为“无龟 裂”橡胶。 优秀的耐化学药品性能。卓越的耐 水、耐过热水及耐水蒸气性。 优异的电绝缘性能。低密度和高填 充特性。乙丙胶具有良好的弹性和抗 压缩变形性。 不耐油。 硫化速度慢,比一般合成橡胶慢3-4 倍。 自黏性和互黏性都很差，给加工工 艺带来困难。 汽车零件:包括轮 胎胎侧及胎侧覆盖 胶条等。電氣製 品:包括高、中、 低壓電纜絕緣材料 等。工业制品:耐 酸、碱、氨、及氧 化剂等；各种用途 的胶管、垫圈；耐 热输送带和传动带 等。 建筑材料:桥梁工 程用橡胶制品，橡 胶地砖等。其它方 面:橡皮船、游泳 用气垫、潜水衣 等。其使用寿命比 其它通用橡胶高。
1 范围 本标准适用于以天然橡胶、合成橡胶为主要原料，并添加配合剂制成的弹性橡胶材料，但是，O形密封圈、油封以及硬质橡胶、海绵和挤压成形的胶管材料除外。 本标准适用于起动机的橡胶材料。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 3 种类和标识 3.1种类 橡胶材料的种类见表1。硬度、抗拉强度见表6~表13。 特别性能的种类按表2的规定。 基本性能与特别性能并用的时候按表3的要求限度。 表1 一般规格的 种类记号 性况材料名称 A Ⅰ不要求耐油性 天然橡胶 天然橡胶+丁苯橡胶Ⅱ不要求耐油性，但要求较高的耐侯、耐臭氧性三元乙丙橡胶等
B Ⅰ要求有很高的耐油性极高丁睛橡胶 Ⅱ要求有较高的耐油性 中~高丁睛橡胶 丁睛橡胶+聚氯乙烯 等 Ⅲ要求有一般的耐油性 氯乙橡胶 氯磺化聚乙烯 C Ⅰ要求有较高的耐热、耐寒性硅橡胶 Ⅱ要求有较高的耐热、耐油和耐臭氧性丙烯橡胶 D 要求有较高的耐热、耐油、耐燃油和耐臭氧性氟橡胶 3.2表示记号 适用材料按分类记号在图纸的材料栏里象如下表示进行。 * * * * *——* . * 特别性能的种类（3） 最低抗拉强度—用两位和一位数表示（2） 硬度—用两位数表示（2） 一般规格的种类（1） 注（1）根据表1。 注（2）根据表6~表13。
注（3）表6~表13表示基本性能要求，有特殊要求时，添加按表3规定的特别性能的种类记号与基本性能区别。 例： B Ⅱ 6 10 ——O M .mac 耐酸试验 耐臭氧试验 最低抗拉强度 硬度（60Hs） 种类（基本性能） 表2 附带文字实验内容 a 老化实验 b 压缩永久弯曲试验 c 压力试验（20％时） d1 耐油试验（NO.1油） d3 耐油试验（NO.3油） f1 耐寒试验（－35±2℃90℃弯折） f2 耐寒试验（－35±2℃180℃弯折） g 耐燃料试验 h 拉裂试验 mac 耐酸试验 o H 耐臭氧试验（500ppmm×70小时伸长率30％）
常用橡胶的品种，特性，用途 橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃。可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外，生胶稳定性差，不易保存。使用温度范围：约－45℃～＋100℃。主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩；耐油、耐化学腐蚀的胶管、胶带和化工衬里；耐燃的地下采矿用橡胶制品，以及各种模压制品、密封圈、垫、粘结剂等。 6．丁基橡胶（IIR）是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好，耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130℃以下；能耐无机强酸（如硫酸、硝酸等）和一般有机溶剂，吸
在此简单的介绍一下各种耐油橡胶： 耐油橡胶 耐油性通常指耐非极性油类： 燃油，矿物油和合成润滑油。 橡胶按照耐油性分类（极性橡胶）： CR，NBR，HNBR，ACM，AEM，CSM，FKM，FMVQ，CO，PUR。 不耐油性橡胶分类（非极性橡胶）： NR，IR，BR，SBR，IIR，EPR，EPDM。 耐燃油性： 氟橡胶FKM和氟硅橡胶FMVQ对燃料油的抗耐性最好。而氯丁橡胶和氯化聚乙烯橡胶CPE耐燃油性最差。 丁晴橡胶的耐燃油性随丙烯晴含量增加而提高。 氯醇橡胶的耐燃油性比xx橡胶好。 耐混合燃油性： 氟硅橡胶FMVQ和氟橡胶FKM对混合燃料油的抗耐性最好。丙烯酸酯橡胶耐耐混合燃油性最差 丁晴橡胶的耐混合燃油性随丙烯晴含量增加而提高。 含氟量高的氟橡胶对混合燃油的稳定性较好 胶种汽油/甲醇汽油/乙醇平均溶涨度（54度）/%平均溶涨度（54度）/% ECO9274 NBR8961
FMVQ2522 VITON A/FPM260123-2816-20 VITON GH1915 BITON VI-R-459013 耐酸性氧化燃油性： 对酸性氧化燃油来说，酸性氧化燃油中的氢过氧化物可使硫化胶的性能恶化，所以在燃油系统中常用的丁晴橡胶，氯醇橡胶难以满足长期使用的要求。 只有含氟弹性体如氟橡胶FKM，氟硅橡胶FMVQ，氟化磷晴和氢化丁晴橡胶性能较好。 普通的丁晴橡胶胶料，不能在125度的酸性汽油中长时间工作。只有采用氧化镉活化的低硫-给硫体以及白碳黑为主要原料的丁晴橡胶，才能较好的耐酸性汽油。增加丙烯晴的含量，可使酸性汽油的渗透性降低。 耐矿物油性： 丁晴橡胶是常用的耐矿物油橡胶。丁晴橡胶的耐矿物油性随丙烯晴含量增加而提高。 但高丙烯晴含量的丁晴橡胶耐热性有限。当油温达到150度时，应该采用氢化丁晴橡胶，氟橡胶FKM，氟硅橡胶FMVQ和丙烯酸酯橡胶。 油温达到150度时，氟橡胶FKM，氟硅橡胶FMVQ效果最好。但成本高，为降低成本，可以在氟橡胶FKM中并入50%以下的丙烯酸酯橡胶，并用后的硫化胶性能下降不大于20%。 丙烯酸酯橡胶耐矿物油性好于xx橡胶. 丙烯酸乙酯型的橡胶丙烯酸酯橡胶的耐热油性，比丙烯酸丁酯型的橡胶好。 耐合成润滑油性：
（塑料橡胶材料）橡胶的种类性能和用途
橡胶品种的化学组成、性能特点和主要用途 橡胶品种（简写符号）化学组成性能特点主要用途 1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃~＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。使用温度范围：约－50℃~＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性和耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能和自粘性差。使用温度范围：约－60℃~＋100℃。壹般多和天然橡胶或丁苯橡胶且用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4、异戊橡胶（IR）是由异戊二烯单体聚合而成的壹种顺式结构橡胶。化学组成、立体结构和天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它
常用橡胶的技术性能指标参数 本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR） 顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。使用温度范围：约－60℃～＋80℃。制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。 2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹?0℃～＋100℃。主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。 3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围：约－60℃～＋100℃。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。 4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。 5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电
丁苯橡胶:SBR 丁苯橡胶与其他通用橡胶一样，是一种不饱和烯烃高聚物。溶解度参数约为8.4，能溶解于大部分溶解度参数相近丁苯橡胶的烃类溶剂中，而硫化胶仅能溶胀。丁苯橡胶能进行氧化，臭氧破坏，卤化和氢卤化等反应。在光、热、氧和臭氧结合作用下发生物理化学变化，但其被氧化的作用比天然的作用比天然橡胶缓慢，即使在较高温下老化反应的速度也比较慢。光对丁苯橡胶的老化作用不明显，但丁苯橡胶对臭氧的作用比天然橡胶敏感，耐臭氧性比天然橡胶差。丁苯橡胶的低温性能稍差，脆性温度约为-45℃。与其他通用橡胶相似，影响丁苯橡胶电性能的主要因素是配合剂。 丁苯橡胶与一般通用橡胶相比，具有以下优缺点:纯丁苯橡胶强度低，需要加入高活性补强剂后方可使用；丁苯橡胶加配合剂比天然橡胶难度大，配合剂在丁苯橡胶中分散性差；反式结构多，铡基上带有苯环。因而滞后损失大，生热高，弹性低，耐寒性也稍差，但充油后可以降低生热；收缩大，生胶强度低，粘性差；硫化速度慢；耐屈挠龟裂性天然橡胶好，但裂纹扩展速度快，热撕裂性能差。优点硫化曲线平坦，胶料不易烧焦和过硫；耐磨性，耐热性，耐油性和耐老化性等均比天然橡胶好，高温耐磨性好，适用于乘用胎；在加工过程中相对分子质量降低到一定程度不再降低，因而不易过炼，可塑度均匀，硫化橡胶硬度变化小；提高相对分子质量可以实现高填充，充油橡胶的加工性能好；容易与其他高不饱和通用橡胶并用，尤其是与天然橡胶或顺丁橡胶并用，经配合调整可以克服丁苯橡胶的缺点。 氯丁橡胶：CR，全称为，聚氯丁二烯橡胶，棕黄色，硬度好，弹性好，贮存稳定性差。但是其塑炼效果好，硫化速率快、易焦烧。 氯丁橡胶可以分为，硫磺调节型（G型）、非硫调节型（W型）、粘接型、其他特殊用途型。
橡胶材料种类性能表 序号橡胶种 类 主要材料优点劣势适用范围使用温度 1 天然橡 胶（NR）异戊二烯聚 合物 优良的回弹性， 拉伸强度、伸长 率、耐磨性，撕 裂和压缩永久变 形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、 减震零件、 缓冲绳和密 封零件 -60～ 100℃ 2 丁苯橡 胶（SBR）丁二烯与苯 乙烯的共聚 物 含 10％苯乙烯 的丁苯-10有良 好寒性，含 30％ 苯乙烯的丁苯 -30耐磨性优良 耐油、耐老 化性能较 差 制作轮胎和 密封零件 -60～ 120℃ 3 丁二烯 橡胶 （BR）丁二烯聚合 物 常用的顺丁二烯 橡胶，耐寒、耐 磨及回弹性能较 好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和 胶管等制品 -70~100 ℃ 4 氯丁橡 胶（CR）氯丁二烯聚 合物 耐天候，耐臭氧 老化，有自熄性， 耐油性能仅次于 丁腈橡胶，拉伸 强度、伸长率、 回弹性优良，与 金属和织物粘结 性很好 制品不耐 合成双酯 润滑油及 磷酸酯液 压油 适于制作密 封圈及密封 型材、胶管、 涂层、电线 绝缘层、胶 布及配制胶 粘剂等 -35～ 130℃ 5 丁腈橡 胶 （ NBR）丁二烯丙烯 腈的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐 磨性能愈好，但 耐寒性则相反。 含羧基的丁腈橡 胶，耐磨、耐高 温、耐油性能优 于丁腈橡胶 制品不耐 天候、不耐 臭氧老化、 不耐磷酸 酯液压油 丁腈橡胶适 于制作各种 耐油密封零 件、膜片、 胶管和软油 箱 -55～ 130℃ 6 乙丙橡 胶（EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的 三元共聚 （EPDM） 耐天候、耐臭氧 老化，耐蒸汽、 磷酸酯液压油、 酸、碱以及火箭 燃料和氧化剂， 电绝缘性能优良 品不耐石 油基油类 适于制作磷 酸酯液压油 系统的密封 零件、胶管 及飞机、汽 车门窗密封 型材、胶布 和电线绝缘 -60～ 150℃
表的阅读方法 可用的顺序以1、2、3、4、5表示，这是通过综合考虑体积变化率及其它物理性质而决定的。 1. 也可用于动态部位，体积变化率在10%以内 2. 根据使用条件，也可用于动态部位，体积变化率在20%以内 3. 可用于静态部位，体积变化率在30%以内 4. 根据使用条件，可用于静态部位，体积变化率在100%以内 5. 不能使用。体积变化率在100%以上。 此外，橡胶采用了ISO的分类符号。但，Q：硅橡胶，U：聚氨酯橡胶。 另外，本表的耐性排名为参考值，实际的混合橡胶，可能会因品牌、使用环境的不同而 有所变化。 参考文献： 1. 杜邦公司：VITON Bulletin No.15 氟化橡胶的耐液体性 2. 杜邦公司：Elastmer Review 3. Goodrich公司：Hycar Report 4. Polymer公司：Technical Report 5. J.H.Perry：Chemical Engineering Hand-book 6. 信越化学：Silicone Review 7. Parkerseal公司：Seal Compound manual 8. The Los Angeles Rubbor Group Inc：The General Chemical Resistance of Various Elastomers 9. 日本华尔卡：测试数据
552
各种弹性体橡胶的耐性一览表 橡胶温度药品 丙烯酸乙酯 丙烯酸丁酯 丙烯腈 沥青 乙炔 乙醛 乙酰胺 乙酰醋酸酯 乙酰苯 丙酮 苯胺 苯胺 苯胺盐酸盐 亚麻子油 戊醇 戊烷氯萘 戊基萘 亚硫酸 亚硫酸钠 安息香酸 安息香酸苄基 Anderol、L-774 （双酯类） 氨（液体） ″ 氨（气体） ″ 氨水（30%） 硫磺 异辛烷 异癸烷 异丁醇 异丙醇 异丙醚一氧化碳 威士忌 5 5 3
