一、设计基本原理说明及系统资源分配
1. 工作原理说明
本次设计采用8255A工作方式0，其A口充当打印机数据线，C口的PC0接打印机选通信号线，C口的PC4接打印机“忙”线BUSY，B口不用，8255A的初始化可以通过74LS138译码器来实现。为了用键盘来设定打印容，可以先定义一个数据段，然后调用DOS的1号功能完成数据存储。在满足一定的条件下，CPU现将打印容依次送到8255A，然后再送到打印机打印，数据全部传送并打印完毕后退出程序。
2. 资源分配
⑴A端口作为传输字符的通道，工作于方式0，输出方式。
⑵B端口不用。
⑶C口的PC0接打印机选通信号线，PC4接打印机“忙”线BUSY。
⑷设CPU为8086,8255A的端口地址为：
A端口: 00D0H C端口: 00D4H
B端口: 00D2H 控制口：00D6H
二、程序流程图
三、设计方案

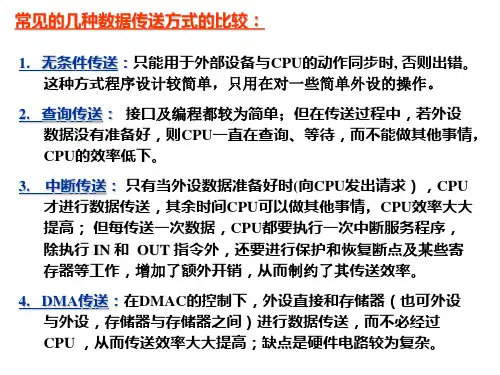

采用查询方式传输数据实现对打印机控制：（自定义打印字符串）参考程序：
PRT_DATA EQU 5FFFH
PRT_STRO EQU P1.5
PRT_BUSY EQU P1.7
ORG 0000H
LJMP START
ORG 0040H
START: MOV SP,#60H
SETB PRT_STRO
SETB PRT_BUSY
MOV DPTR,#PRT_TAB
MOV R0, #00H
PR_STR: MOV A, R0
MOVC A,A+DPTR
CJNE A,#0FFH,PRINT
SJMP $
PRINT:
LCALL PRT_CHAR
INC R0
AJMP PR_STR
PRT_CHAR:
PUSH PSW
PUSH DPH
PUSH DPL
SETB PRT_BUSY
NOP
JB PRT_BUSY,$
MOV DPTR,#PRT_DATA
MOVX DPTR,A
SETB PRT_STRO
CLR PRT_STRO
NOP
NOP
SETB PRT_STRO
POP DPL
POP DPH
POP PSW
RET
PRT_TA DB 0AH,27,1BH,38H,1,0AH,0AH, 0DH,0FFH
PRT_TAB DB 0DH,31H,32H,33H,34H,35H,36H,37H,38H,39H,0AH,0FFH END
四、硬件电路总体设计
硬件电路总体设计见附录A
五、软件程序设计
1. 软件设计思路
应用系统中的应用软件是根据系统功能要求设计的，应该可靠地
实现系统的各种功能。一个优秀的应用系统的软件应具有下列特点：（1）根据软件功能要求，将系统软件分成若干个相对独立的部分。设计出软件的总体结构，使其结构清晰、简捷、流程合理。
（2）要树立结构化程序设计风格，各功能程序实现模块化、子程序化。既便于调试、，又便于移植、修正。
（3）建立正确的数学模型。即根据功能要求，描绘出各个输入和输出变量之间的数学关系，它是关系到系统性能好坏的重要因素。
（4）为提高软件设计的总体效率，以简明、直观的方法对任务进行描述，在编写应用软件之前，应绘制出程序流程图。
（5）要合理分配系统资源，包括ROM、RAM、定时器/计数器、中断资源等。
（6）注意在程序的有关位置处写上功能注释，提高程序的可读性。
2. 软件设计流程图
打印机程序控制流程图如图3所示
图3 软件设计流程图3. 软件设计源程序
软件设计源程序见附录B
